WCT 64 FLY X - Virtuves nosūcējs WHIRLPOOL - Bezmaksas lietošanas instrukcija

Preces veids	Tvaika nosūcējs
Zīmols	Whirlpool
Modelis	WCT 64 FLY X
Augstums (cm)	17,2
Platums (cm)	49,3 - 69,3 (regulējams)
Dziļums (cm)	25,7
Izvadkanāla diametrs (cm)	12,5
Barošanas spriegums (V~Hz)	220-240 ~ 50
Sūkšanas ātrumu skaits	3
Apgaismojums	LED 3W-E14 (maks. 2 spuldzes)
Pretpiedegšanas filtrs	Mazgājams metāla režģis (vismaz 1 reizi mēnesī)
Ogles filtrs	Pēc izvēles, jāmaina ne vēlāk kā ik pēc 4 mēnešiem
Minimālais attālums līdz plīts virsmai	50 cm (elektriskā) / 65 cm (gāze vai kombinētā)
Uzstādīšanas veids	Izplūdes vai recirkulācijas versija (recirkulācijai nepieciešams aksesuāru komplekts)
Patērētā jauda (W)	Nav norādīts
Trokšņa līmenis (dB)	Nav norādīts
Aizsardzība	Atvienot pirms apkopes; lietot cimdus
Krāsa / Apdare	Nerūsējošais tērauds (domājams)
Garantija	Skatīt garantijas brošūru
Svars (kg)	Nav norādīts

Bieži uzdotie jautājumi - WCT 64 FLY X WHIRLPOOL

Kā uzstādīt tvaika nosūcēju WCT 64 FLY X?

Uzstādīšana jāveic kvalificētam personālam. Ievērojiet minimālo attālumu 50 cm virs elektriskās plīts un 65 cm gāzes plītij. Pārliecinieties, ka spriegums atbilst norādītajam uz datu plāksnītes. Izplūdes versijai izmantojiet izvadkanālu ar diametru 12,5 cm. Recirkulācijas versijai uzstādiet aksesuāru komplektu ar ogles filtru.

Kā tīrīt pretpiedegšanas filtrus?

Pretpiedegšanas filtri jātīra vismaz reizi mēnesī. Tos var mazgāt ar rokām, izmantojot neagresīvu mazgāšanas līdzekli, vai trauku mazgājamā mašīnā zemā temperatūrā (ātrā cikla). Uzmanību! Mazgāšana trauku mazgājamā mašīnā var izbalināt filtru, bet neietekmē tā efektivitāti. Lai izņemtu filtru, pavelciet atsperes atvienošanas rokturi.

Kad un kā nomainīt ogles filtru?

Ogles filtrs jāmaina ne vēlāk kā ik pēc 4 mēnešiem (vai kad iedegas piesātinājuma indikators, ja jūsu modelim tāds ir). To nevar mazgāt vai atjaunot. Lai nomainītu, pagrieziet apaļo filtru pretēji pulksteņrādītāja virzienam, lai demontētu, pēc tam uzstādiet jauno, griežot pulksteņrādītāja virzienā.

Kā nomainīt LED spuldzi?

Vispirms atvienojiet tvaika nosūcēju. Pārliecinieties, ka lampas ir aukstas. Noņemiet sūkšanas režģi, pēc tam nomainiet spuldzi pret LED tipa 3W-E14 maksimums. Skatiet lietošanas instrukciju precīzam ILCOS D kodam. Pārliecinieties, ka spuldze ir pareizi ievietota, pirms sazināties ar servisa centru.

Ko darīt, ja tvaika nosūcējs nedarbojas?

Vispirms pārbaudiet, vai nav strāvas padeves pārtraukuma un vai ir izvēlēts kāds ātrums. Ja nosūcējs izslēdzas lietošanas laikā, pārbaudiet automātisko slēdzi. Atvienojiet kontaktdakšu uz 5 sekundēm, pēc tam pievienojiet atpakaļ. Ja problēma turpinās, sazinieties ar remonta servisu.

Vai tvaika nosūcējs tiek piegādāts ar ogles filtru?

Nē, tvaika nosūcējs tiek piegādāts gatavs lietošanai izplūdes versijā. Recirkulācijas versijai (gaisa recirkulācijai telpā) jāiegādājas atsevišķs aksesuāru komplekts, kurā ietilpst ogles filtrs. Pirmajās lietošanas instrukcijas lappusēs pārbaudiet, vai komplekts ir iekļauts atkarībā no jūsu modeļa.

Kāds ir drošais attālums starp tvaika nosūcēju un plīti?

Minimālais attālums starp plīts virsmu un nosūcēja apakšējo daļu ir 50 cm elektriskajām plītīm un 65 cm gāzes vai kombinētajām plītīm. Ja jūsu plīts instrukcijā norādīts lielāks attālums, ievērojiet to.

Kā samazināt tvaika nosūcēja troksni?

Izmantojiet maksimālā diametra (12,5 cm) izvadkanālu ar pēc iespējas mazāk līkumiem. Izvairieties no šķērsgriezuma izmaiņām. Normālā gatavošanas laikā izmantojiet minimālo ātrumu un paātrināto ātrumu tikai spēcīgiem tvaika izmešiem. Regulāra filtru apkope arī samazina troksni.

Vai es varu izmantot tvaika nosūcēju bez filtra?

Nē, tvaika nosūcēju nekad nedrīkst lietot bez pareizi uzstādīta režģa (pretpiedegšanas filtra). Tas var izraisīt elektriskās strāvas trieciena un ugunsgrēka risku. Ogles filtrs ir nepieciešams tikai recirkulācijas versijā.

Kā pārslēgties no izplūdes versijas uz recirkulācijas versiju?

Noņemiet ogles filtru, ja tas ir uzstādīts (tas jānoņem izplūdes versijai). Recirkulācijas versijai uzstādiet aksesuāru komplektu ar ogles filtru. Detalizēti norādījumi par pārveidi ir atrodami lietošanas instrukcijā, kas pievienota tvaika nosūcējam.

LIETOŠANAS INSTRUKCIJA WCT 64 FLY X WHIRLPOOL

• Pirms jebkuras tirišanas vai tehniskas apkopes darbības, atslęgt gaisa nosüćju no elektrotíkla, iznemot kontaktdakśu vai atslédzot strāvas elektroapgādi.
• Visu uzstādīsanas un apkopes operaciju laikā vienmēr jāvalkā darba cimdi.
• Berni no 8 gadu vecuma vai personas ar ierobežotam fiziskajam, sensoralajam vai garigajam spejam vai ar nepietiekamu pieredzi un zinašanam šo ierici var izmantot tikai tad, ja tiek atbilstoši uzraudziti vai arī, norādot, kā ierici droši izmantot un, lai butu saprotami ar to saistitie riski.
• Berniem nav atlauts darbinat kontrolierices vai rotaläies ar iekärtu.
• Běrnì nedríkst veikt tās tīrīsanu un uzturešanu bez uzraudzības.
• Telpas, kuras ir uzstadita iekarta, ir jabut pietiekamai ventilacijai, ja virtuves gaisa nosucejs tiek lietots kopar citam gazes sadedzinasan esikartam vai citu kurinamo.
• Gaisa nosücejs ir jatira gan no iekspuses, gan no arpuses (VISMAZ VIENU REIZI MENESI), jebkurā gadījumā, ievērojot to, kas ir skaidri uzrādīts tehniskās apkopes instrukcjjas.
• Gaisa nosucea tirišanas un filtru nomaintšanas un tirišanas normu neieverošana izraisa ugunsgreku riskus.
• Ir stingri aizliegts pagatavot edienus "flambē" veidā zem pārsega.
• Spuldzes nomaiñai izmantojiet tikai spuldzes veidu, kas norādīts sīs rokasgrāmatas lampu apkopes/nomaiñas sadāla.
  Atklatas uguns izmatošana ir kaitiga filtriem un var provocēt ugunsgrekus, tādēn no tā jebkūrā gadījumā ir jaizvairās.
  Cepsanirjaveic to uzraugot, laizvairitos no parkarsusas ellas degsanas.
  UZMANIBU! Pieejamajasadoras var ieverojami sasildities, kad tiek izmantotas kopā ar ierčēm ediena gatavošanai.
• Nepievienojiet ierici elektrotíklam, lfdz instalacija nav pilnībā pabeigta.
• Nepievienojiet ierici elektrotiklam, lidz instalacija nav pilntbā pabeigta.
• Attiecībā uz tehniskajem un drošības pasakumiem, kas japiēnem, lái izvadītu dūmus, ir svarīgī rūpīgī ieverot viētjo iestāzu noteikumus.
• Sts ierices caurulvadu sistema nedrkt but pieslegt kādai citai esosai ventilacijas sistemai, kas tiek izmantota jebkadiem citiem merkiem, piemēram, dūm izvadišanai no iekārām, kurās izmanto gāzi vai citu kurināmo.
• Neizmantot vai neatstāgais nosucēju bez pareizi ɪerɪkotam spuldzēm iespējama elektriskā triéciena riska del.
• Nekad nelietojet gaisa nosuceju bez pienacigi installetiem elektrotikliem.
  Gaisa nosucju nekad nestrikst izmantot k a atbalsta virsmu, ja vien nav ipasnoradits.
• Izmantojiet tikai stiprinajuma skruves, kas ieklautas komplektacijar izstradajumu tuzstdiisanai, vai ari, ja t as nav piegadatas, iegadajieties pareizā veida skruves.
• Izmantoijet pareizā garuma skrūves, kas identificētas Uzstādīsānas rokasgrāmata.
  Saubu gadijum sazinieties ar pilnvarotu servisa palidzibas centru vai lidzigu kvalificetu personu.

UZMANIBU!

• Nespeja uzstadit skruves vai stiprinajuma ierici saskaanar siem noradjumiem, var izraisitelektriska apdraedjuma risku.
• Nelietojiet kopa ar atsevisku programmetäju, taineri, tälvadības pulti vai jebkuru citu ieríci, kas ieslēzas automatiski.

Sargajet bernus, kas ir jaunaki par 3 gadiem, no ierices. Bez pastavigas pieaugusa uzraudzibas glabajet ieri ci berniem, kas jaunaki par 8 gadiem, nepieejamā vieta.

UZMANIBU: ierice nav paredzeta lietošanai ar āreju ierici via atsevišku tālvadības sistemu.
A St i erice nav domata profesionai lietoanai. Nelietojiet ieri c arpus telpam.
Lai izvairitos no miesas bojajumiem, ierici ir japarvieto un jauzstada divam vai vairakam personam.
UzstadiSan, ieskaitot jebkadus udensapgades pieslegumus (ja tadi ir javeic), elektriskos savienojumus un remontdarbus ir javeic kvalificetam personalam.

Kad uzstadiana ir pabeigta, uzglabajet iepakojuma materiulus (plastmasas dalas, polistirols utt.) berniem nepieejama vietai, laizvairitos no nosmaksanas riska.

Nelietojiet ierici, ja esat slapijs vai basam kajam.

Nekad neizmantojiet tvaika tirtajus - pastav elektriskas strvas triecena risks.

lepakojuma materiis ir 100% pärstradajams, un itas r markets ar pärstrades simbolu

Gaisa nosucjam var but estetieskie defekti, nekasir uzradits sis gramatiyas attelos, bet jebkura gadijumai, lietoanas, tehniskas apkopes un instalacijas instrukcjas paliek tadas paas.

Stingri sekot instrukcjam, kas atrodas saja rokasgrama. Netiek uzemta jebkada atbildba par iespejam grutibam, kaitjumiem vai ugunsgrekiem, kas var notkit ieriei sfs rokasgramatas instruciju neieverosanas gadjuma. Gaisnuscejs tika izveidots, la i esuktu ediana gatavoanas dumus un tvaikus un ir domats tikizmantoisanai majas apstaklos.

• Ir svarfigi saglabat so rokasgramatu, lai varetu ar to konsulteties jebkura bridl. Pardosanas, nodosanas vai pbarukkanas gadijumā, parliecināties, ka paliek kopā ar produktu.
  Uzmanigi izlasit instrukcijas: ir svariga informacija par installesanu, lietoansan u drošibu.
• Neveikt elektriskas vai mehaniskas izmainas uz produkta vai izlades caurulem.
• Pirms sakt iierces instalaciju, pbaraudit, ka neviena sastavdala nav bojata. Pretej gadijumā, sazināties ar pardeveju un neveikt instalaciju.

Minimalam attalumam starp plits virsmu, kur tiek novietoti tilpumi un viszemakas gaisa nosucja dalas nav jabut mazakam par 50cm elektriskas plits gadjumā un 65cm gazes un kombinétas virtuves gadjumā.

Gadijumā, ja ierikosanas instrukcjās gazes iericei tiek precizets lielaks attalums, ir nepiecesams to ieverot.

ELEKTRIBAS PIEVIENOSANA

Tikla spiegumam ir jaatbilst spiegumam, kurir atzimets uz ipasasetikes, kura atrodas gais nosucja iekspuse. Ja nosucjam ir kontaktdaksa, pievienot roztei, kura atbilst pastavoosiem likuimi un atrodas piejamazona aricp installationanas.

Ja gaisa nosucjam nav kontaktdakas (tiea pieslsgsana pie elektriskas sistemas) vai ari kontaktdaksa neatrodas peejama zona, ari pec installesanas, pielietot normam atbilsto buipolaru sledzi, kurš nodrosina pinu atslgansu no tikla sprieguma, parslodzes kategorijas III nosacijumos, saskaar i erikoanas likumiem.

UZMANIBU!

pirms pieslegt gaisnoscejau pikla barosanas un pirms pbaraudit tpareizu darboansos, vienmerrpaabudit ka tikla kabelis in ierikots pareizi.

Ja kabelim nav spraudna, piesledziet vadus atbilstoši šadai tabulai:

Tikla spiregums un frekvence

Atsaucieties uz vertibu, kas ir noradita uz etiketes tvaiku nosucja iekspuse.

Vadupieslegums

N:zils

L:bruns

Padeves vada nomainišana

Gais nosucjam ir ipa sa barosanas caurule; caurules bojasnas gadijum, pieprasit to tehniskas apskalposanas servisam.

GAISA IZLÄDE

(iesuksanas versijam)

Pievienot gaisa nosucju pie izvadisanas sienas caurlem un atverumiem ar diametu, kas ir vienads gaisa izejas diametram (savienosanas atloks).

Sienas izvadiñanas caurulu un atverumu izmantoñana ar mazaku diametu, noteiks iesukñanas rezultatu pazeminñañanos un stipru trokñpu paaugstinñañanos.

Tadel, tiek noraidītā jebkura atbildība šajā sakārā.

I Izmantot garu cauruli, pec iespejas mazaku.
I Izmantotcauruli ar peciespejas mazak locijumiem (locijuma maksimalais lenkis: 90^
I! Izvairities no curules diametra straujām izmainām.
Uznemums noraida jebkada veida atbildibu gadjumā, ja sie nomativi netiek ieveroti.

AR FILTRU VAI IESUK'SANAS?

! Jusu gaisa nosucesir gatav, laitovatizmanti esuksanas versija.

Lai gaisa nosucceju izmantotu versija ar filtru, ir jainstale tam domatu PIEDERUMU KOMPLEKTU.

Tvaiki tiek izvaditi uz arpusi, caur izvadiisanas cauruli, kas ir piefiksels pie atloksavienojuma.

UZMANIBU!

Evakuacijas caurule nav dota lidzi un ta ir jiaegadjas.

Izvadisanas curule diametram ir jabut vienlidzigam ar savienosanas gredzena diametu.

UZMANIBU!

Ja gaisa nosucejam ir oglu filtri, tiem ir jabut nonemtiem.

Versija ar filtru

lesuktais gaiss tiek attaukots un deodorets pirms ta nosutisanas telpa. Lai izmantotu gaisa nosuceju sajaversij, ir nepiecsams ierikot papildus filtrasanas systemu uz aktivo oglpamata.

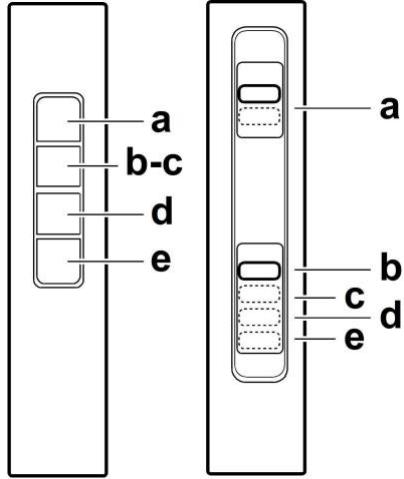

KOMANDAS

izmantottaustus,kuri atrodasuznosucja prieksdalasaieslgtu gaismas uniesuksanas motoru.

a. ON/OFF gaismas
b. OFF dzineji
c. -d. -e. Minimala (c.), videja (d.), masimala (e.) iesuksanas jauda.

TEHNISKÄ APKOPE

Tirišana

TIRisanai ir jazmanto TIKAI mitrs audums, kur s ir samitrnats ar neitraliem skidriem mazgasanas lidzekliem. NELIETOT TIRisanai RIKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazivus saturosu produktu. NEIZMANTOT ALKOHOLU!

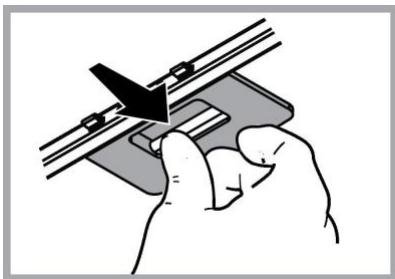

Prettauku filtratehniskäapkope

Notur tauku dalinas, kas teik veidotas no ediena pagatavosanas.

Pretauku filtram ir jabut tiritam katru menei, ar neagresiviem lidzekjlem, manuali vai tauku mazgajama masina, pie zemas temperatas un izmantojot iso ciklu. Ja tas tiek mazgats tauku mazgajama masina, pretauku filtra meta la detalias var klut nespodras, bet jebkuradigijumta spejas nemainas Lai nonemtu tauku filtru, ir javelk deblokesanas atsperes rokturis.

Ogles filtra tehniskā akcope

Notur nepatikamas smarzas, kuras veidojas no ediena gatavošanas.

Oglu filtra piesatina'anas paradas pec diezgan ilgas izmantoanas, atkaribna no virtuves veida un tauku filtr tirananas regularitatees. Jekbura gadjumara nepiecesams nomaint kartridzu maksimums katrus ceturto menesi (vai kad filtru piesatinaanas noradijumusistema - ja to paredz Jusu modelis - uzrada so nepiecesamibu).

Uzmanibu! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.

Nonem iesuksanas rezgi, laiepklutu pie spuldzu nodjas.

Ja apgaismojums nedarbojas, pārbaudit, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.

IZNICINÁŠANA

Sierice atbilst Eiropas Direktivai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pärliecinoties, vai sis produits tiek izmests arā pareizā veidā, izmantotājs vecina izvairīsanos no negativajam sekām apkārtējai videi un vesilbai.

Simbols uz produkta vai uz pievienotas dokumetacijas nozime, ka ar so produktu nav jarikojas, kā majas atkritumam, bet tas ir jänogadā uz tam domatu savakşanas punktu, kur atkārtoti izlieto elektriskas un elektroniskas ierices. Tas ir jazmet, respektjot vietjos likumus, kas attiecas uz atkritumu aizvaksanu. Pec papildus informacijs par produkta izmantošanu, apstradi un atkārtotu izliotansanu, ir jagriezas vietja iestade, kas nodarbojas ar attieigo jautajumu, atkritumu atkārtotas izlietošanas servisu, vai uz veikalu, kur produkti tika igadats.

lericeirizstradata,parbauditaunrazotaatbilstošadamprasibam.

Drostba: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
Veiktspeja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietoanas ieteikumi, lai samazinatu ietekmu uz vidi. lesledziet nosucju ar minimalo atrumu, kad sakat gatavoansu un atstajt to iesgttu parris minutes pec tam, kad gatavo'sana ir pabeigta. Paliiniet atrumu tikai tad, ja ir liels daudzums dumu un tvaiku, un izmantojiet paliinato atrumu (-us) tikaiArkarteos gadijumos. Nomainiet ogles filtru (-s), ja nepieesams, lai uztetu labu smaku samazinasanas efektivati. Notriet tauku filtru (-s), ja nepieesams, lai uztetu labu tauku filtra efektivati. Izmantojiet vedinasanas sistmas maksimalo diametu, kas noraditsa jra rokasgrama, lai uzbotu efektivatiun samazinatu troksni.

DARBOŠANÁS ANOMÁLIJAS

Ja Jums liekas, ka kaut kas nedarbojas, pirms zvanit uz Tehniskas apkalpoanas servisu, veikt sekojas vienkäras pärbaudes:

Ja gaisa nosuces nedarbojas:

Pärbaudit, vai:
- nav elektribas padeves pärtraukšanas;
- tika izveletts atrums.

• Izvělětais dziněja ātrums ir pietiekos s atrivoto dūmu un tvaiku daudzumam;
• Virtuve ir pietiekosi vedinata, lai lautu gaisieiplusanu.
• Oges fitrs nav nolietojies (gaisa nosuccejs versija ar filtru).

Ja gaisa nosucejs izsledzas normalas darboanas laika:

Pärbaudit, vai:
- navElektribaspartrauksanas.
- vairakpolu sledzis neizsledzas.

Ja parādās darboṣanas anomālījas, pirms vérsties uz Tehniskās Apkalposanas centru, vismaz uz 5 sekundēm atvienojiet ierici no elektrías, izemot kontaktdakšu no kontaktligzdas un, pēc tam ievadot to atpakaç. Gadījumā, ja darboṣanas anomālija nepazūd, ir jāverśas uz Tehniskās Apkalposanas Centru.

TEHNISKIE DATI

Augstums (cm)	Platums (cm)	Dzilums (cm)	Ø izplūdes caurulei (cm)
17,2	49,3-69,3	25,7	12,5

CE

Sastāvdalas, kas nav dotas lidzi eri ricei

Lai lejupieladetu drošibas noradijumus, lietotaja rokasgramatu, tehnisko dato lapu un energijas datus:

Apmeklejiet timkja vietni docs.whirlpool.eu
- Izmantojiet QR kodu
Vai sazinieties ar Tehniskas palidzibas dienestu (pa talaruna numuru, kas ir noradits garantijas bukleta). Sazinoties ar Tehniskas pafidzibas dienestu, noradiet produita serijas numuru, kas noradits tehnisko datu plaksnite.
