MANUAL DE USUARIO WL-1600GL AIRLIVE

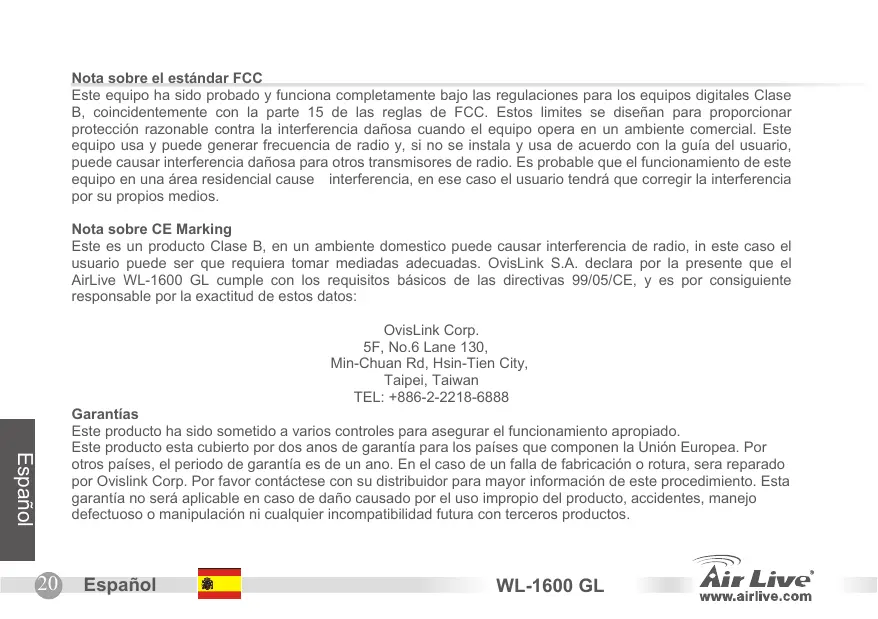

Nota sobre el estándar FCC Este equipo ha sido probado y funciona completamente bajo las regulaciones para los equipos digitales Clase B, coincidentemente con la parte 15 de las reglas de FCC. Estos limites se diseñan para proporcionar protección razonable contra la interferencia dañosa cuando el equipo opera en un ambiente comercial. Este equipo usa y puede generar frecuencia de radio y, si no se instala y usa de acuerdo con la guía del usuario, puede causar interferencia dañosa para otros transmisores de radio. Es probable que el funcionamiento de este equipo en una área residencial cause interferencia, en ese caso el usuario tendrá que corregir la interferencia por su propios medios. Nota sobre CE Marking Este es un producto Clase B, en un ambiente domestico puede causar interferencia de radio, in este caso el usuario puede ser que requiera tomar mediadas adecuadas. OvisLink S.A. declara por la presente que el AirLive WL-1600 GL cumple con los requisitos básicos de las directivas 99/05/CE, y es por consiguiente responsable por la exactitud de estos datos: OvisLink Corp. 5F, No.6 Lane 130, Min-Chuan Rd, Hsin-Tien City, Taipei, Taiwan

TEL: +886-2-2218-6888

Español Garantías Este producto ha sido sometido a varios controles para asegurar el funcionamiento apropiado. Este producto esta cubierto por dos anos de garantía para los países que componen la Unión Europea. Por otros países, el periodo de garantía es de un ano. En el caso de un falla de fabricación o rotura, sera reparado por Ovislink Corp. Por favor contáctese con su distribuidor para mayor información de este procedimiento. Esta garantía no será aplicable en caso de daño causado por el uso impropio del producto, accidentes, manejo defectuoso o manipulación ni cualquier incompatibilidad futura con terceros productos.

Español WL-1600 GL Información Básica Configuración por defecto: Dirección IP: Máscara: Login: Palabra Clave: SSID: Canal: Encendido - Operando. Apagado - No está enchufado. Encendido - Ocioso. Apagado –no hay conexión Titilando - Datos transmitidos/recibidos a/desde la red. Encendido - Conexión Internet disponible. Apagado - no hay conexión. Titilando - Datos transmitidos/recibidos. Encendido - Conexión del Modem en el Puerto WAN establecida. Apagado - no hay Conexión. Titilando - Datos transmitidos/recibidos a/desde el Puerto WAN. Para cada Puerto, hay un LED indicador 10 (Naranja)/100 (Verde) Encendido - Puerto LAN correspondiente está activo. Apagado - no hay Conexión.

Titilando - Datos transmitidos/recibidos al/desde el puerto LAN(hub) port. Presione para conexión WPS

Panel Posterior Anténa WAN LAN Botón de Reinicio Puerto para una antena de 2 dbi. Conecte aquí el Cable Modem o DSL. Si su modem viene con un cable, utilice ese. De lo contrario utilice un cable LAN estándard Utilice cables LAN estándar (conectores RJ45) para conectar sus PCs a estos puertos. Este botón posee dos funciones: Reiniciar. Si se presiona y suelta, el Enrutador se reinicia.

Vymazať všetky nastavenia. Puede ser utilizado también para borrar todos los datos y restablecer a configuración de fábrica. Español Para borrar los datos y volver a configuración de fábrica: Apague el equipo. Mantenga presionado el botón de reinicio a la vez que lo enciendes. Siga manteniendo presionado el botón por unos segundos, hasta que el LED Rojo titile dos veces. Deje de presionar el botón de Reinicio. En enrutador ya ha sido devuelto a configuración de fábrica. Puerto Power

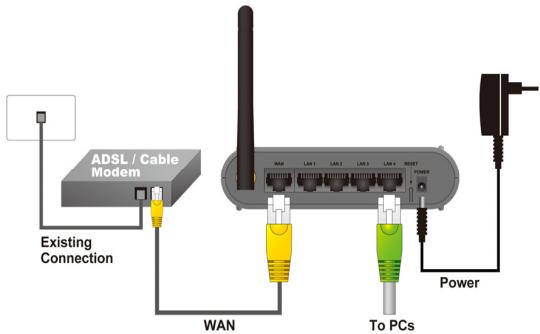

Español Conecte aquí el cable del adaptador de corriente suministrado. WL-1600 GL Instalación de Hardware

Configuración de la Conexión LAN: conecte el cable Ethernet desde su PC a un puerto LAN del equipo.

Configuración de la conexión WAN: conecte el cable de red del Puerto cable modem (o xDSL) al puerto WAN de este producto. Español WL-1600 GL Español

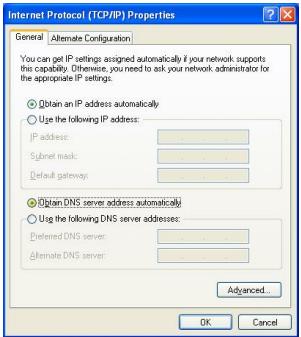

Configuración de Red Haga click con el mouse sobre el ícono “Mis sitios de Red”. Seleccione “propiedades” y entre a la ventana Configuración TCP/IP.

Configure la “Dirección IP” como “Obtener una dirección IP automáticamente.”.

Configure “DNS” como “Obtener dirección de Servidor DNS automáticamente. Programa Inteligente de Autoconfiguración

Introduzca la dirección IP http://192.168.1.254 (dirección por defecto de fábrica) en la barra de URL y direcciones Español

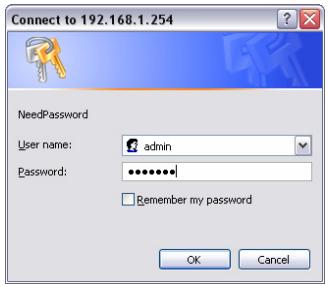

3. Cuando aparezca la siguiente ventana, introduzca el nombre de

login de palabra clave para entrar al menú principal de configuración. El nombre por defecto es admin y la calve por defecto es “airlive”. Nota: Si requieres configurar una clave, entonces entrar en la opción System – Password Setting. Luego de introducir una clave, regresas al menu principal y la ventana desplegará la información del equipo. WL-1600 GL Español

4. Una vez que hayas ingresado al enrutador haga click en Setup

Wizard para utilizar el menú inteligente de configuración y siga los pasos hasta que termine la configuración. Español

Slovensky OvisLink Corporation declara que el dispositivo cumple con los requerimientos básicos y otras facilidades relevantes de la directriz 1999/5/EC. 1999/5/EC.
