Typ produktu	Router bezprzewodowy
Marka	AIRLIVE
Model	WL-1600GL
Standard bezprzewodowy	IEEE 802.11g/b
Pasmo częstotliwości	2,4 GHz
Maksymalna przepustowość bezprzewodowa	Do 54 Mbps
Porty LAN	4 porty Ethernet 10/100 Mbps
Port WAN	1 port Ethernet 10/100 Mbps
Antena	1 antena zewnętrzna 2 dBi
Domyślny adres IP	192.168.1.254
Maska podsieci	255.255.255.0
Domyślny identyfikator	admin
Domyślne hasło	airlive
Domyślny SSID	airlive
Domyślny kanał	6
Zabezpieczenia bezprzewodowe	WEP, WPA/WPA2
Główne funkcje	Serwer DHCP, NAT, Zapora sieciowa, Kreator instalacji
Wskaźniki LED	Zasilanie, WLAN, Internet, WAN, LAN (10/100)
Przyciski	Reset, WPS
Zasilanie	Dołączony zasilacz sieciowy
Konserwacja	Czyścić miękką, suchą szmatką
Bezpieczeństwo	Nie wystawiać na wilgoć ani ekstremalne temperatury
Naprawialność	Gwarancja producenta 2 lata, naprawa przez producenta
Temperatura pracy	0°C do 40°C
Wilgotność pracy	10% do 90% bez kondensacji

Często zadawane pytania - WL-1600GL AIRLIVE

Jak zresetować router do ustawień fabrycznych?

Aby zresetować, odłącz zasilanie, przytrzymaj przycisk Reset podczas ponownego podłączania zasilania i przytrzymuj, aż czerwona dioda LED zamiga dwukrotnie. Następnie zwolnij przycisk.

Jakie są domyślne dane logowania do interfejsu?

Domyślne dane logowania to: nazwa użytkownika admin i hasło airlive.

Jak zmienić hasło administratora?

Zaloguj się do interfejsu web (http://192.168.1.254), przejdź do System, a następnie Tworzenie hasła, aby ustawić nowe hasło.

Jak skonfigurować Wi-Fi?

Po zalogowaniu się do interfejsu kliknij Kreator instalacji i postępuj zgodnie z instrukcjami. Będziesz mógł ustawić SSID, kanał i zabezpieczenia bezprzewodowe.

Co zrobić, jeśli zapomniałem hasła administratora?

Jeśli zapomniałeś hasła, wykonaj reset fabryczny (patrz pytanie 1), aby przywrócić domyślne dane logowania.

Jak podłączyć router do Internetu?

Podłącz modem ADSL lub kabel do portu WAN routera, następnie podłącz komputer do portu LAN i postępuj zgodnie z kreatorem instalacji.

Diody LED nie świecą się, co robić?

Sprawdź, czy zasilacz jest prawidłowo podłączony i czy gniazdko działa. Jeśli problem nadal występuje, spróbuj zresetować urządzenie.

Jak zaktualizować firmware?

Zaloguj się do interfejsu, przejdź do System i znajdź opcję Aktualizacja firmware. Pobierz najnowszy firmware ze strony AIRLIVE i postępuj zgodnie z instrukcjami.

Czy jest kompatybilny z ofertami ADSL/światłowodowymi?

Tak, router posiada port WAN Ethernet 10/100 Mbps, kompatybilny z większością modemów ADSL i światłowodowych za pomocą kabla Ethernet.

Jak zabezpieczyć swoją sieć bezprzewodową?

W interfejsie, w sekcji Zabezpieczenia bezprzewodowe, wybierz WPA2-PSK i ustaw złożony klucz. Unikaj używania domyślnego SSID.

INSTRUKCJA OBSŁUGI WL-1600GL AIRLIVE

Zd pripoje napajeci kabel..

Hardwarová Instalace

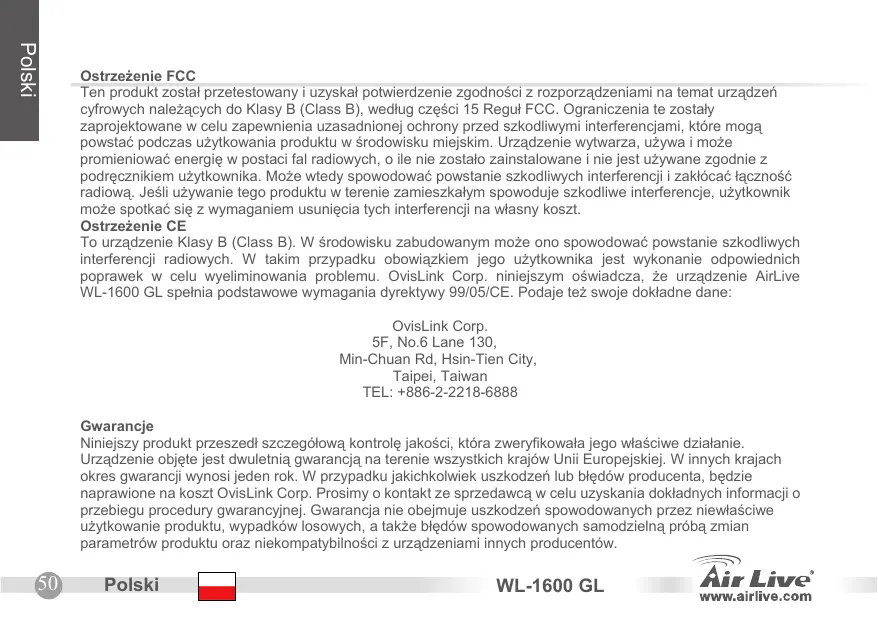

Ten produkt zostal przytestowany i uzyskal potwordzenie zgodnosci z Rozporzadzeniami na temat urzadzeń cyfrowych nalezymych do Klasy B (Class B), wedlug czeci 15 Regul FCC. Ograniczenia te zostaly zaprojektowane w celu zapewnienia uzasadnionej ochrony przyzdskodliwymi interferencjam, ktore moga podstawyc podcas uzytkowania produktu w srodowisku mieelskim. Urzadzenia wytwarza, uzywa i我会 promieniowa energie w postaci fal radiowych, o ile nie dostalo zaintalowane i nie jest uzywane zgodnie z podrecznikiem uzytkownika. Moze wtedy spowodowa powstanie szkodlwiych interferenci j zaklocać lącznosc radiowa. Ješli uzywaniakiego produktu w terenie zamieszkalym spowoduju szkodlwe interferencje, uzytkownik maybe spotkaść z wymaganiem usuniecia tych interferencji na wlasny koszt.

Ostrzeżenie CE

To urzadzenie Klasy B (Class B). W srodowisku zabadowanym moze ono spowodac powstanie szkodliwych interferencji radiosych. W takim przypadku obwiazkiem和他的 uzytkownika jest wykonanie odpowiednich poprawek w celu wyeliminovania problemu. OvisLink Corp. ninejszym oświadczna, ze urzadzenie AirLive WL-1600 GL spelmina podstawowe wymagania dyrektywy 99/05/CE. Podaje sąwoe dokmadne dane:

OvisLink Corp.

5F, No.6 Lane 130

Niniejszy produkt przeszedź szcęgólowa kontrole sąsci, któ zweryfikowej为其 goła��e dziaianie. Uradzdenie objęte jest dwuletnia gwarancja na terenie wszystkich krajów Unii Europejskiej. W innych krajach okres gwarancjiDynosi jeder rok. W przypadku jakichkolwie uzskodzen lub będow producta, bedzie naprawiona koszt OvisLink Corp. Prosimy okontakt ze sprzemawca welu uzyszkania dokladynich informaci o przybiegu procedury gwarczynej. Gwarancja nowe obejmude uzskodzen spowodowyach przyżne i nowa zwaicywnie produktu, wypadkowski losowych, a takze będow spowodowyach samodzielna保护区zmian parametrow produktu oraz niedkompatbilnosci z uradzdeniami innych producentów.

Informacja Podstawowe

Ustawenia Podstawowe:

Adres IP: 192.168.1.254
- Maska Podsieci: 255.255.255.0
Login: admin
Haslo: airlive
Nazwa SSID: airlive
Kanal: 6

Sygnalizacja LED

Power LED On-Wlaczone.

Off-Wyłaczone.

WLAN LED On-Beczynnosci.

Off -Brak Połaczenia

Flashing - Transmisja danych.

Internet LED On - Polaczono z Internetem.

Off - Brak Połaczenia.

Flashing - Transmisja danych.

WAN LED On - Poprawnie połacznó z urzadzeniem.

Off - Brak Połaczenia.

Flashing - Transmisja danych.

LAN LEDs Kaźdy port posiada swoja diode -- 10 (Pomarńczowa)/100 (Zielona)

On-Aktywnepołaczeniazinnymurzadzeniem.
- Off - Brak Połaczenia.
- Flashing - Transmisja danych.
Uzyj w celu połaczenia WPS

Panel Tylni

Antena

WAN

LAN

Reset Button

Jedna antenna 2dBi.

Podlacz tu kabel od DSL lub modemu kablowego. Uzyj kabla zgodnego ze standardami. Uzyj standardowego kabla LAN (konektor RJ-45) do polaczenia z komputerem.

Ten przycisk posiada dwie funkjc:

• Restart. Kiedy wcijsiesz I od razu puysz przycisk reset urzadzenie wykona restart.
• Ustawenia Fabryczne. Ten przyciskMZe boC rOwnieZ uzyTy do przywrocenia ustawien fabrcznych.

Aby przywróci ustawienia fabryczne:

1. Wylacz zasilanie.
2. Wciśnij I przytrzymaj przycisk reset{jednoczesnie wpinajć zasilanie.
3. Trzymaj wcińskiety przycisk reset az czerwona dioda blysnie dwa razy.
4. Puśc przycisk reset urzadzenia jest juz przyworócone do ustawien fabrycznych.

Power port

Tutaj podlacz zasilacz z zestawu.

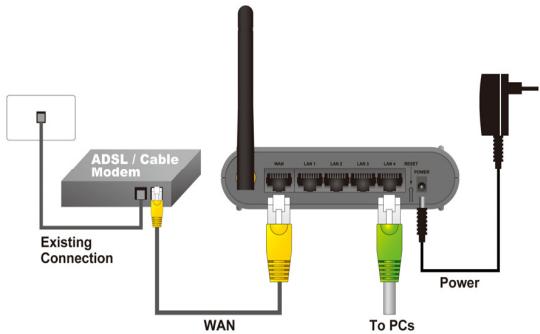

Instalacja

1. Polaczenia LAN: Uzyj kabla Ethernet do podlaczenia komputera z portami LAN.
2. Połaczenia WAN: Podlącz kabel Ethernet z modemu xDSL do portu WAN.

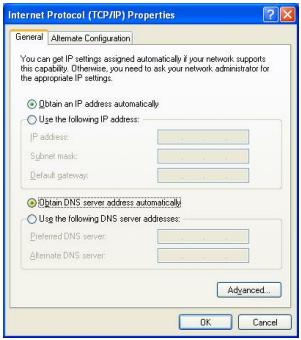

Ustawenia Sieciowe

Wyszukaj ikone, Moje Miejska Sielewowe i uzyj prawego przycisku myszki, aby dostac sie do "Wlasciwość" a nastepnie do ustawien TCP/IP.

1. Ustaw "adres IP", aby byt pouierany automatycznie.
2. Ustaw DNS, aby byl pobierany automatycznie.

Automatyczny Kreator Konfigurazioni

1. Otwórz przyegrādárke Internet Explorer 5.0 lub inná
2. Wpisz adres http://192.168.1.254 (Jest to adres fabryczny) w pasku adres URL

Address

http://192.168.1.254

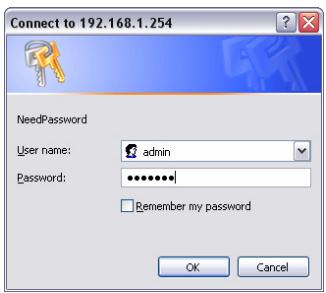

1. Gdy povawi sie okienko logowania uzyj logiku i hasla „airlive".

INFO: Ježeli chcesz od razu ustawić swoje haslo dostepu do urzadzenia w celu zabezpieczenia dostepu skorzystaj z zakladki System / Password Setting Po wpisaniu hasla povawi sie strona z informacjami o urzadzeniu..

1. Po załogowaniu sie do urzadzenia uzyj „Setup Wizard" w celu konfiguracje podstawowych ustawien.

OviSlink deklaruje zgodnosc wroch urzadzen iz istotnymi wymaganiami oraz innymi istotnymi prepiszymi dreyktywn 1999/5/EC.
