MANUAL DE USUARIO CD-S700 YAMAHA
MANUAL DE INSTRUCCIONES
INSTRUCCIONES DE USO
INSTRUCCIONES DE USO
| CAUTION
Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure. |
| AVERTISSEMENT
L'utilisation de commandes et l'emploi de régles ou de méthodes autres que ceux décrits ci-dessous, peuvent entraîner une exposition à un rayonnement dangereux. |
| VORSICHT
Die Verwendung von Bedienelementen oder die Einstellung bzw. die Ausführung von anderen als in dieser Anleitung beschrieben Vorgängen kann zu Gefährung durch gefährliche Strahlung führen. |
| OBSERVERA
Använding av reglage aller justeringar aller utförende av atgärder på annat satt an sä som beskrivs harei kanresultera i farlig strålning. |
| ATTENZIONE
L'uso di controlli, regolazioni, operazioni o procedure non specificati in quello manuale posso nisultare in esposizione a radiazioni pericolose. |
| PRECAUCión
El uso de los controles, los ajustes o los procedimientos que no se especifican eneste manual=puede causar una exposión peligrosa a la radiación. |
| LET OP
Gebruik van bedieningsorganen, instillingen of procedures anders dan beschreiben in dit document kan leiden tot bloatstelling aan gevaarlijke stralen. |
| EPEXEHNE
Искпльзованные органов улравленnes Или пюизve徴ене насторк Нли ВелиJOнец и рочеву в Дадно Иструкции, можетотраизься на ВелиJOни onасно радаци. |

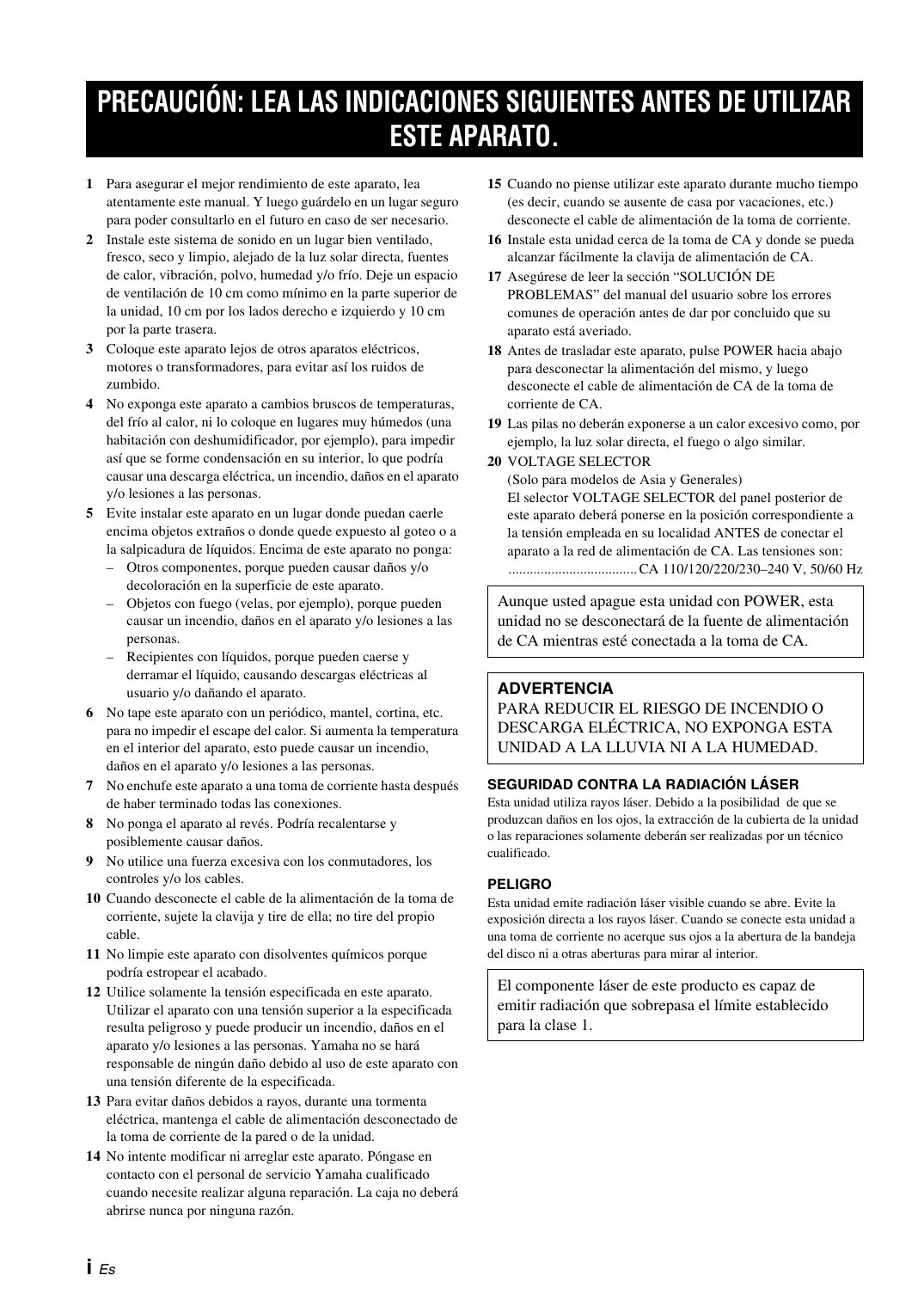

PRECAUCIÓN
1 Para asegurar el mejor rendimiento de este aparato, lea atentamente este manual. Luego guárdelo en un lugar seguro para poder consultarlo en el futuro en caso de ser necesario. 2 Instale este sistema de sonido en un lugar bien ventilado, fresco, seco y limpio, alejado de la luz solar directa, fuentes de calor, vibración, polvo, humedad y/o frío. Deje un espacio de ventilación de 10 cm como mínimo en la parte superior de la unidad, 10 cm por los lados derecho o izquierdo y 10 cm por la parte trasera. 3 Coloque este aparato lejos de otros aparatos eléctricos, motores o transformadores, para evitar los ruidos de zumbido. 4 No exponga este aparato a cambios bruscos de temperatura, del frío al calor, ni lo coloque en lugares muy húmedos (una habitación con deshumidificador, por ejemplo), para impedir así que se forme condensación en su interior, lo que podría causar una descarga eléctrica, un incendio, daños en el aparato y/o lesiones a las personas. 5 Evite instalar este aparato en un lugar donde puedan caerle encima objetos extraños o donde quede expuesto al goteo o a la salpicadura de líquidos. Encima de este aparato no ponga:
- Otros componentes, porque puede causar daños y/o decoloración en la superficie de este aparato.
- Objetos con fuego (velas, por ejemplo), porque puede causar un incendio, daños en el aparato y/o lesiones a las personas.
- Recipientes con líquidos, porque pueden caerse y derramar el líquido, causando descargas eléctricas al usuario y/o dañando el aparato.
6 No tape este aparato con un periódico, mantel, cortina, etc. para no impedir el escape del calor. Si aumenta la temperatura en el interior del aparato, eso puede causar un incendio, daños en el aparato y/o lesiones a las personas. 7 No enchufe este aparato a una toma de corriente hasta haber terminado todas las conexiones. 8 No ponga el aparato al revés. Podría recalentarse y posiblemente causar daños. 9 No utilice una fuerza excesiva con los conmutadores, los controles y/o los cables. 10 Cuando desconecte el cable de la alimentación de la toma de corriente, sujete la clavija y tire de ella; no tire del propio cable. 11 No limpie este aparato con disolventes químicos porque podría estropear el acabado. 12 Utilice solamente la tensión especificada en este aparato. Utilizar el aparato con una tensión superior a la especificada resulta peligroso y puede producir un incendio, daños en el aparato y/o lesiones a las personas. Yamaha no se hará responsable de ningún daño debido al uso de este aparato con una tensión diferente de la especificada. 13 Para evitar daños debidos a rayos, durante una tormenta eléctrica, mantenga el cable de alimentación desconectado de la toma de corriente de la pared o de la unidad. 14 No intente modificar ni arreglar este aparato. Póngase en contacto con el personal de servicios Yamaha calificado cuando necesite realizar una reparación. La caja no debe abrirse nunca por ninguna razón.
15 Cuando no piense usar este aparato durante mucho tiempo (es decir, cuando se ausente de casa por vacaciones, etc.) desconecte el cable de alimentación de la toma de corriente. 16 Instale esta unidad cerca de la toma de CA y donde se pueda alcanzar fácilmente la clavija de alimentación de CA. 17 Asegúrese de leer la sección "SOLUCIÓN DE PROBLEMAS" del manual del usuario sobre los errores comunes de operación antes de dar por conclusión que su aparato está averiado. 18 Antes de trasladar este aparato, pulse POWER hacia abajo para desconectar la alimentación del mismo, y luego desconecte el cable de alimentación de CA de la toma de corriente de CA. 19 Las pilas no deben exponerse a un calor excesivo como, por ejemplo, la luz solar directa, el fuego o algo similar.
20 SELECTOR DE VOLTAJE (Solo para modelos de Asia y Generales) El selector VOLTAGE SELECTOR del panel posterior de este aparato debe ponerse en la posición correspondiente a la tensión empleada en su localidad ANTES de conectar el aparato a la red de alimentación de CA. Las tensiones son: .CA 110/120/220/230-240 V, 50/60 Hz
Aunque usted apague esta unidad con POWER, esta unidad no se desconectará de la fuente de alimentación de CA cuando está conectada a la toma de CA.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTA UNIDAD A LA LLUVIA NI A LA HUMEDAD.
SEGURIDAD CONTRA LA RADIACIÓN LÁSER
Esta unidad puede producir daños en los ojos, la extracción de la cubierta de la unidad o las reparaciones solamente deben ser realizadas por un técnico cualificado.
PELIGRO
Esta unidad emite radiación láser visible cuando se abre. Evite la exposición directa a los rayos láser. Cuando se conecte esta unidad a una toma de corriente no acerque sus ojos a la abertura de la bandeja del disco ni a otras aberturas para mirar al interior.
El componente láser de este producto es capaz de emitir radiación que sobrepasa el límite establecido para la clase 1.
ÍNDICE
INTRODUCCIÓN
CARACTERÍSTICAS 2 ACCESORIOS SUMINISTRADOS. 2 CONTROLES Y FUNCIONES. 3 Panel delantero 3 Pantalla del panel delantero 4 Control remoto. 5 Instalación de las pilas en el control remoto. 6 Uso del control remoto 6
PREPARACIÓN
CONEXIONES 7
Conexión del amplificador 7 Conexión del cable de alimentación suministrado....8 Conexión de dispositivos USB 8
FUNCIONAMIENTO
Inicio de la reproducción 9 Para hacer una pausa en la reproducción. 10 Para parar la reproducción. 10 Para desconectar la alimentación 10 Para reproducir una pista deseada 10 Para mejorar la calidad del audio (modo PURE DIRECT) 11 Para saltar al principio de la pista deseada 11 Para avanzar o retroceder rápidamente durante la reproducción 11 Cambio de la pantalla del panel delantero 12 Para atenuar el brillo de la pantalla del panel delantero 12
REPRODUCCIÓN ALEATORIA. 13
REPETICIÓN DE LA REPRODUCCIÓN..... 13
Repetición de un elemento seleccionado. 13 Repetición A-B 14
REPRODUCCIÓN PROGRAMADA 15
Para parar la reproducción programada 16 Para borrar la pista programada 16
NOTAS SOBRE LOS DISCOS/ARCHIVOS
MP3 Y WMA 17 SOLUCIÓN DE PROBLEMAS. 19 ESPECIFICACIONES 20
Acerca de este manual
indica una sugerencia de uso. - En este manual, los discos de audio se denominan "Audio CD", los discos MP3/WMA se denominan "Data Disc", y los archivos MP3/WMA almacenados en el dispositivo USB se denominan "USB". - Este manual se imprime antes de la producción. Tanto el diseño como las especificaciones están sujetos a cambios como consecuencia de mejoras, entre otros motivos. En el caso de que observe una diferencia entre el manual y el producto, este último tiene prioridad.
CARACTERÍSTICAS
♠ Salida digital óptica ♠ Salida digital coaxial ♠ Reproducción de discos CD-R y CD-RW (Para más detalles, consulte la página 17.) ♠ Reproducción de discos MP3 y WMA ♠ Reproducción de archivos MP3 y WMA almacenados en un dispositivo USB
♠ Reproducción programada (solo discos Audio CD) ♠ Reproducción aleatoria ♠ Repetición de la reproducción de una pista individual o del disco completo ♠ Repetición de la reproducción A-B (solo discos Audio CD) ♠ Información y brillo de pantalla ajustables ♠ Función PURE DIRECT
ACCESORIOS SUMINISTRADOS
Asegúrese de haber recibido los componentes siguientes:
Control remoto
Cable RCA estéreo
Cable de alimentación
Pilas (×2) (AA, R6, UM-3)

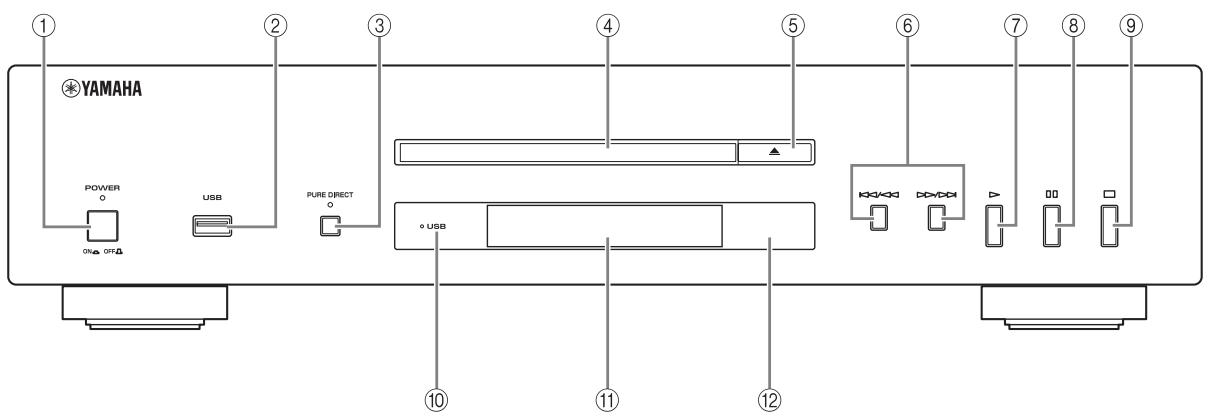

Panel delantero
① POWER
Pulse este botón para encender y apagar (ON/OFF) el reproductor.
El indicador POWER se ilumina al encender la unidad.
② Puerto USB
Conecte el dispositivo USB. Consulte la página 8 para obtener más información.
(3) PURE DIRECT
Active o desactive el modo PURE DIRECT para mejorar la calidad del audio.
El indicador PURE DIRECT se ilumina cuando la unidad está en modo PURE DIRECT. Consulte la página 11 para obtener más información.
④ Bandeja del disco
Introduzca un disco.
⑤ (Apertura/cierre)
Permite abrir o cerrar la bandeja del disco.
⑥ / (Salto/búsqueda hacia adelante)
▷▷ / ◁◁ (Salto/búsqueda hacia atrás)
▷▷ / ◁◁: salta a la siguiente pista.
: salta al principio de la pista actual.
◁◁ / ◁◁ (dos veces): salta a la pista anterior.
Mantenga pulsado // o / para hacer hacia atrás o hacia adelante.
Cada vez que mantiene pulsado ◁◁ / ◁◁ o ▷▷ / ▷▷, la velocidad de búsqueda aumenta en dos niveles.
(Reproducción)
Inicia la reproducción.
(8) (Pausa)
Hace una pausa en la reproducción. Pulse ▷ o para reanudar la reproducción.
(9) (Parada)
Detiene la reproducción.
⑩ Indicador USB
Se enciende o se apaga cuando la unidad está en el modo USB/disco, y parpadea cuando la unidad está leyendo el dispositivo USB.
① Pantalla del panel delantero
Muestra el estado actual de la unidad.
② Sensor del control remoto
Recibe señales del control remoto.

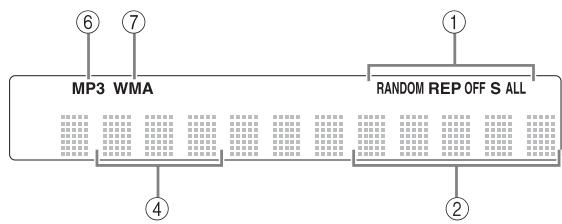

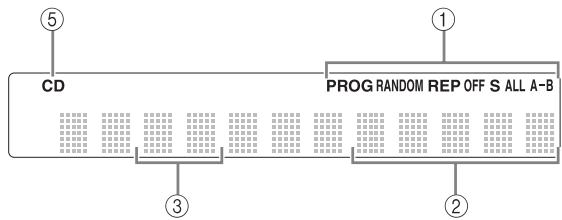

Pantalla del panel delantero
Audio CD
Data Disc USB
① Se ilumina el icono correspondiente al modo de reproducción seleccionado. ② Muestra el formato de hora. (Para obtener más información, consulte la página 12.) ③ Indica el número de pista seleccionada o que se está reproduciendo. ④ Muestra el número de archivo. ⑤ Se ilumina cuando la unidad está en modo de disco (consulte la página 9) y cuando detecta también un Audio CD en la bandeja. ⑥ Se ilumina cuando se reproduce un archivo MP3. ⑦ Se ilumina cuando se reproduce un archivo WMA.

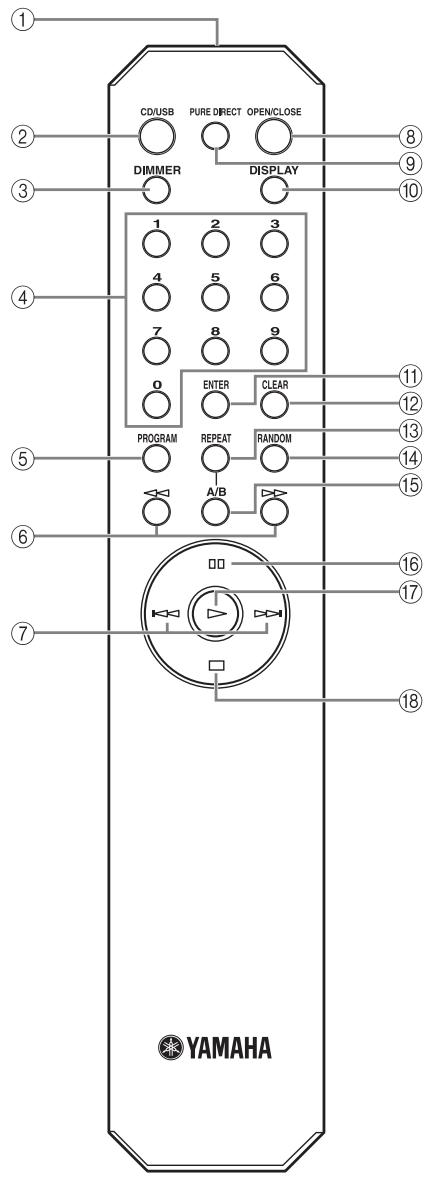

Control remoto
① Transmisor de infrarrojos (p. 6)
Envía señales infrarrojas a la unidad.
② CD/USB (p. 9)
Alternar entre el modo de disco y el modo USB.
③ DIMMER (p. 12)
Selecciona un nivel de brillo para la pantalla del panel delantero.
Selecciona una pista directamente.

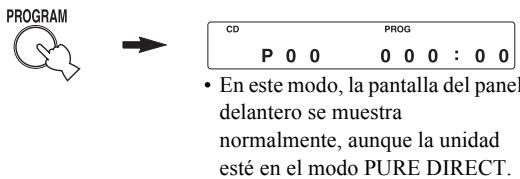

⑤ PROGRAM (p. 15)
Activa o desactiva el modo de programa.
(6) ◀ / ▶ (Búsqueda hacia adelante/atrás) (p. 11)
Busca las pistas hacia atrás y hacia adelante.
⑦ / (Salto hacia atrás/adelante) (p. 11)
Salta a la pista siguiente o anterior, o bien al principio de la pista actual.
⑧ OPEN/CLOSE (p. 9)
Permite abrir o cerrar la bandeja del disco.
PURE DIRECT (p. 11)
Activa y desactiva el modo PURE DIRECT.
Cambia el formato de hora.
Confirma el número de pista cuando la unidad está en el modo de entrada de programación.
Borra la pista programada.

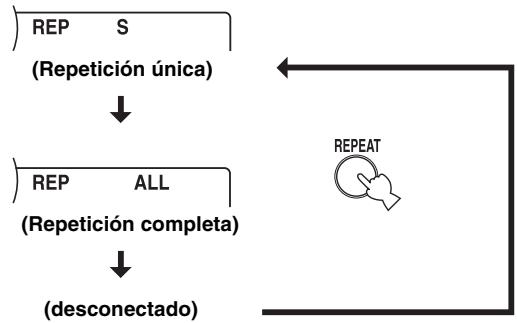

Repite la reproducción de una pista individual o de todas las pistas.
Ajusta la reproducción aleatoria.
Configura la repetición A-B.
Hace una pausa en la reproducción.
Inicia la reproducción.
(Parada) (p. 10)
Detiene la reproducción.

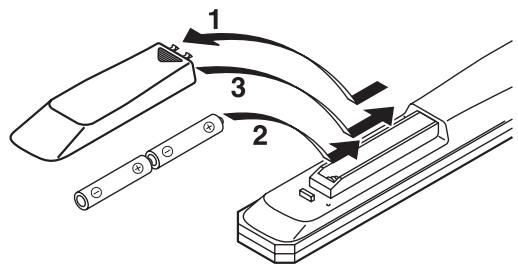

Instalación de las pilas en el control remoto
Presione el extremo que muestra la flecha y deslice la cubierta del compartimento de las pilas. 2. Inserte las dos pilas suministradas (AA, R6, UM-3) de acuerdo con las marcas de polaridad (+ y -) del interior del compartimento. 3. Vuelva a deslizar la cubierta en sentido contrario hasta que encaje en su lugar.
Notas sobre las pilas
- Cambie ambas pilas cuando disminuya el radio de funcionamiento del control remoto.
- Utilice pilas AA, R6, UM-3.
- Asegúrese de que la polaridad de las pilas sea correcta. Consulte la ilustración del interior del compartimento de las pilas.
- Si no va a usar el control remoto por un período largo de tiempo, retire las pilas. No mezcle pilas antiguas y nuevas.
- No combine tipos diferentes de pilas (por ejemplo, pilas alcalinas y de manganeso). Lea detenidamente el envoltorio, dado que estos tipos diferentes de pilas pueden tener la misma forma y color.
- Si se produce algún derrame en las pilas, deséchelas inmediatamente. Evite tocar el líquido derramado o que entre en contacto con la ropa, etc. Antes de instalar pilas nuevas, limpie bien el compartimento de las pilas.
- No arroje las pilas al cubo de la basura; deséchelas de acuerdo con la normativa local aplicable.

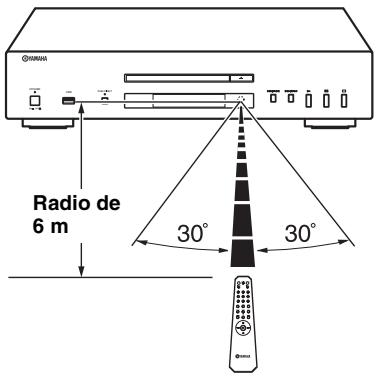

Uso del control remoto
El control remoto transmite un haz infrarrojo direccional. Cuando utilice el control remoto, asegúrese de dirigirlo hacia el sensor del control remoto ubicado en el panel delantero de la unidad.
Manipulación del control remoto
- La zona comprendida entre el control remoto y la unidad debe estar despejada de obstáculos.
- No derrame agua u otros líquidos en el control remoto.
- No tire el control remoto.
- No deje ni almacene el control remoto en las siguientes condiciones medioambientales:
- una elevada humedad (por ejemplo, cerca de un grifo)
- una elevada temperatura (por ejemplo, cerca de un calefactor o una estufa)
- una temperatura excesivamente baja
- lugares con polvo
- No exponga el sensor del control remoto a una fuente luminosa intensa; en concreto, un tubo fluorescente de tipo inversor. De lo contrario, el control remoto no funcionará correctamente. Si es necesario, mantenga la unidad alejada de la luz directa.

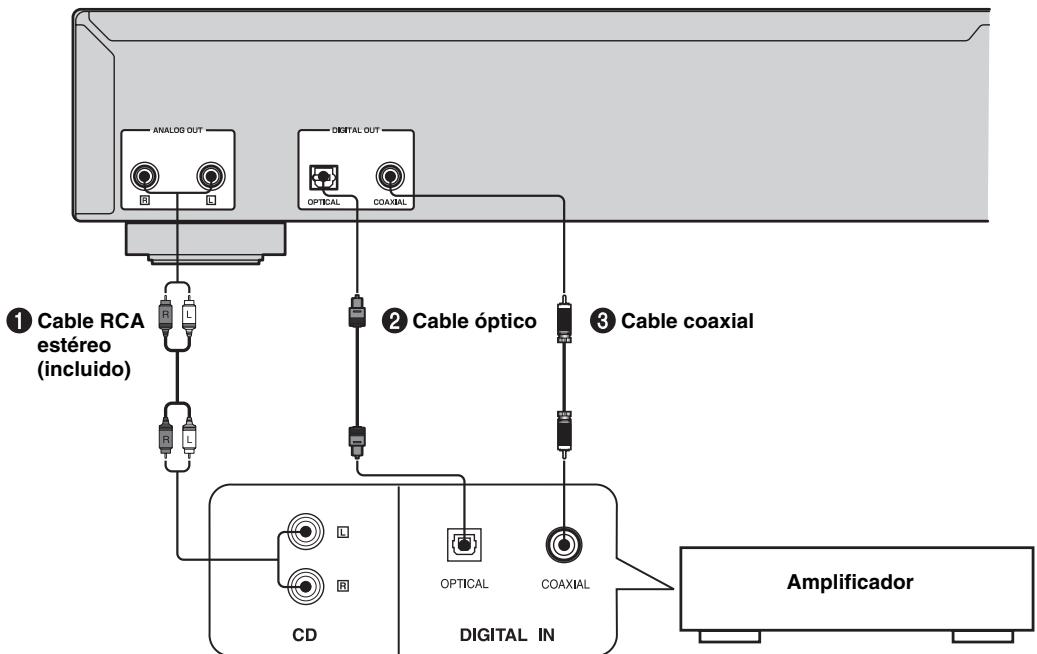

Conexión del amplificador
PRECAUCIÓN
- Antes de realizar las conexiones, apague la unidad, el amplificador y cualquier otro componente. Las conexiones deben realizarse a los terminales de entrada correctos del amplificador u otro componente.
- Si la proximidad de la unidad a otros equipos (por ejemplo, un sintonizador) provoca interferencias, separe los equipos.
- La calidad digital se desactiva cuando la unidad está en modo PURE DIRECT.
Para conectar la unidad a su amplificador, realice uno de los procedimientos abajo descritos.
Cuando se usan los terminales ANALOG OUT de la unidad ( 1 )
Conecte estos terminales a los terminales CD (o AUX) del amplificador mediante el cable RCA estéreo suministrado. Para obtener más información acerca de las conexiones, consulte las instrucciones de funcionamiento del amplificador.
- Las conexiones de los terminales de salida line out izquierdo (L) y derecho (R) deben conectarse a los terminales (izquierdo y derecho) correspondientes del amplificador u otro aparato.
Cuando se usa el terminal DIGITAL OUT (OPTICAL) de la unidad (2)
Conecte este terminal al terminal de entrada óptica de un amplificador mediante un cable de fibra óptica (de venta en comercios).
- Utilice un cable óptico seguro.
Cuando se usa el terminal DIGITAL OUT (COAXIAL) de la unidad ( ③ )
Conecte este terminal al terminal de entrada digital de un amplificador mediante un cable de fibra coaxial (de venta en comercios).

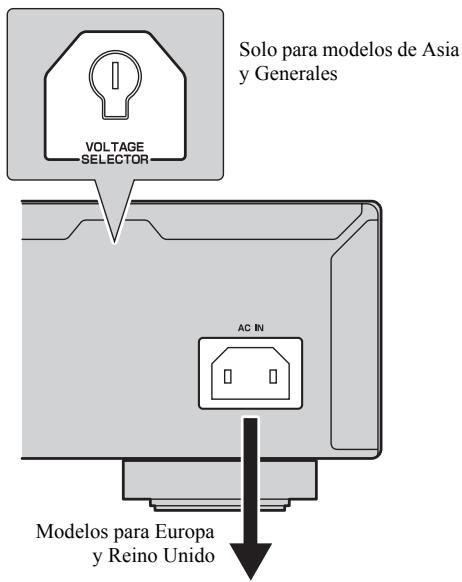

Conexión del cable de alimentación suministrado
A una toma de corriente con el cable de alimentación suministrado
SELECTOR DE VOLTAJE
(Solo para modelos de Asia y Generales)
El interruptor SELECTOR DE VOLTAJE situado en el panel trasero de la unidad debe ajustarse a la tensión principal de su emplazamiento ANTES de enchufar la unidad a una toma de corriente.
Un ajuste incorrecto del interruptor SELECTOR DE VOLTAJE
podrá causar daños en la unidad y provocar el riesgo de incendio.
Gire el interruptor SELECTOR DE VOLTAJE a la derecha o a la izquierda hasta la posición correcta utilizando un destornillador de punta plana.
Las opciones de voltaje son las siguientes:
CA 110/120/220/230-240 V, 50/60 Hz
Conexión de la unidad a una toma de corriente
Enchufe el cable de alimentación suministrado a la conexión AC IN del panel posterior de la unidad y, después de realizar las demás conexiones, conéctelo a la toma de corriente.
Conexión de dispositivos USB
Esta unidad tiene un puerto USB y permite acceder a los archivos MP3 o WMA que tenga guardados en un dispositivo USB. Conecte el dispositivo USB al puerto USB del panel delantero de la unidad.
PRECAUCIÓN
No desconecte el dispositivo USB cuando está en configuración, o si el indicador USB parpadea.
Dispositivos USB compatibles
Esta unidad es compatible con dispositivos de clase de almacenamiento masivo USB (por ejemplo, memorias flash, lectores de tarjetas o reproductores de audio portátiles) que utilicen el formato FAT16 o FAT32.
Notas
- Algunos dispositivos podrían no funcionar adecuadamente, excepto cuando se usan con una computadora.
- No conecte dispositivos que no sean de clase de almacenamiento masivo USB: cargadores USB, concentradores USB, equipos PC, discos duros externos, etc.
- Si introduce dos o más tarjetas de memoria al mismo tiempo en el lector de tarjetas conectado al puerto USB de la unidad, solo se detectará una de ellas.
- Yamaha y sus proveedores rechazan cualquier responsabilidad por la pérdida de datos guardados en los dispositivos USB conectados a la unidad. Como precaución, se recomienda realizar copias de seguridad de los archivos.
- La reproducción y el suministro de energía con todo tipo de dispositivo USB no están garantizados.
Este manual describe cómo manejar la unidad con el control remoto.
Para manejar la unidad desde el panel delantero, utilice los botones correspondientes.
Los iconos Audio CD, Data Disc y USB indican los formatos de datos de música que se pueden usar.
1 Pulse POWER para encender la unidad.
2 Pulse CD/USB para alternar entre el modo de disco y el modo USB.
Cuando el modo USB está seleccionado, se ilumina el indicador USB, y cuando está seleccionado el modo de disco, el indicador USB se apaga.
Este ajuste se conserva, aunque apague la unidad.
Inicio de la reproducción
Reproducción de discos

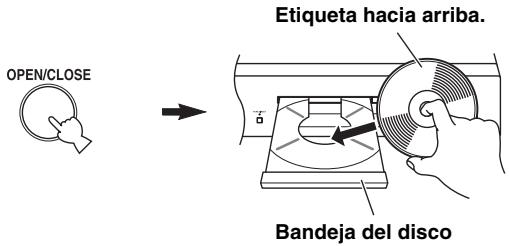

1 Pulse OPEN/CLOSE para abrir la bandeja del disco y cargue un disco.
Notas
- Cuando cargue un disco, colóquelo sobre las guías del disco (4 marcas que aparecen en la bandeja del disco).
- Si el disco se coloca incorrectamente, es posible que no se pueda leer. Si esto sucede, abra la bandeja del disco y vuelva a colocar el disco.
2 Pulse OPEN/CLOSE para cerrar la bandeja del disco.
También puede cerrar la bandeja del disco si pulsa ►, una tecla numérica, o bien empujando suavemente el borde delantero de la bandeja. Si la bandeja se cierra de una de estas formas, comenzará automáticamente la reproducción.
3 Pulse ► para iniciar la reproducción.
En el caso de un Audio CD, la reproducción empieza desde la primera pista, mientras que en un Data Disc, se sigue el orden alfanumérico de los nombres de los archivos.
Data Disc
Reproducción de dispositivos USB
USB
Si se selecciona el modo USB (se enciende el indicador USB), aparece el primer nombre de archivo en el visor del panel frontal (consulte la página 12) y la reproducción empieza automáticamente por orden de fecha de creación si hay archivos reproducibles en el dispositivo USB.
Para desconectar dispositivos USB
Pulse para detener la reproducción y desconecte el cable USB.
Nota
No desconecte el dispositivo USB cuando está en configuración, o si el indicador USB parpadea.
Para hacer una pausa en la reproducción
Audio CD
Data Disc
USB
Pulse III.
Para reanudar la reproducción, pulse de nuevo (o bien, pulse ).
Para parar la reproducción
Audio CD
Data Disc
USB
Pulse.
Si pulsa ▷ de nuevo, la reproducción se inicia en la primera pista.
Para desconectar la alimentación
Pulse POWER de nuevo.
Si apaga la unidad con el modo de disco seleccionado, la próxima vez que encienda la unidad, el disco de la bandeja empezará a reproducirse automáticamente. Si apaga la unidad con el modo USB seleccionado, el dispositivo USB conectado empezará a reproducirse automáticamente.
Para reproducir una pista deseada
Audio CD
Ejemplo: para seleccionar el número 12, pulse "1" y, a continuación, "2".
La reproducción se iniciará en 2 segundos.
Nota
Esta operación no está disponible para Data Disc y USB.
También puede seleccionar y reproducir la pista que desee durante la reproducción.
Para mejorar la calidad del audio (modo PURE DIRECT)
Audio CD
Data Disc
USB
Pulse PURE DIRECT.
PURE DIRECT
La unidad se establece en modo PURE DIRECT.
- El indicador PURE DIRECT se ilumina.
- La salida digital se apaga.
- La pantalla del panel delantero se apagará, y solo se mostrarán los indicadores y mensajes mínimos necesarios durante la reproducción.
Nota
Conéctese utilizando los terminales ANALOG OUT cuando utilice el modo PURE DIRECT (consulte la página 7).
- Vuelva a pulsar PURE DIRECT para desactivar el modo PURE DIRECT.
- Este ajuste se conserva cuando apague la unidad.
Para ir al principio de la pista deseada
Audio CD
Data Disc
USB
Para iniciar la reproducción de un párrafo, pulse >> una vez.
Para iniciar la reproducción de un número de la pista actual, pulse << una vez.
- Estas operaciones también se pueden realizar para discos Data Disc/USB.
- Estas operaciones también se pueden realizar cuando la unidad está en pausa.
- Estas operaciones también se pueden realizar mediante las teclas << / >> y >> / << del panel delantero.
Para avanzar o retroceder rápidamente durante la reproducción
Audio CD
Data Disc
USB
Para avanzar rápidamente, pulse >> una vez durante la reproducción.
Para retroceder rápidamente, pulse << una vez durante la reproducción.
Para reanudar la reproducción, pulse ▶ en el punto que desee.
- Estas operaciones también se pueden realizar para discos Data Disc/USB.
- El sonido se puede ajustar durante estas operaciones en ambas direcciones, aunque con cierto ruido. Esto resulta útil para localizar una posición concreta en una pista, o para comprobar el contenido rápidamente. Puede que no escuche ningún sonido, en dirección del archivo MP3/WMA.
- Cada vez que pulse < o >, la velocidad de búsqueda aumenta en dos niveles.
- Estas operaciones también se pueden realizar manteniendo pulsadas las teclas ⟨⟨ / ⟩⟩ o ▶▶ / ▶▶ del panel delantero durante 2 segundos más.
Cambio de la pantalla del panel delantero

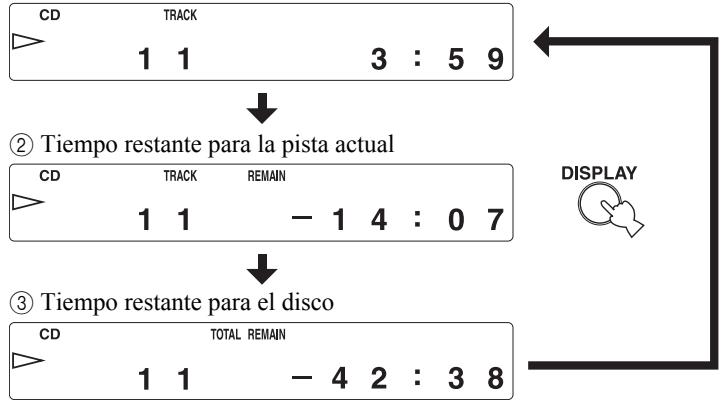

Cuando se reproduce un disco Audio CD
Para seleccionar las siguientes pantallas del panel delantero (1 - 3) pulse DISPLAY.
① Tiempo transcurrido para la pista actual (ajuste predeterminado)

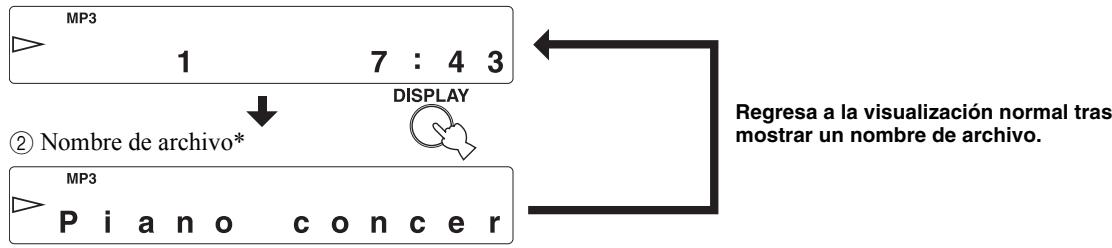

Cuando se reproduce un disco Data Disc o un dispositivo USB
Puede visualizar temporalmente el nombre de archivo si pulsa DISPLAY.
Estos ejemplos de pantalla del panel delantero corresponden a un archivo MP3.
① Tiempo transcurrido para la pista actual
* 28 caracteres máximo
Nota
Esta unidad solo puede aclarar factores alfanuméricos.
Para cambiar el brillo de la pantalla del panel delantero
Pulse DIMMER para cambiar el nivel de brillo de la pantalla del panel delantero.
Cada vez que pulse DIMMER, el nivel de brillo cambiará en el orden siguiente:
Máximo (más brillante) → Nivel 1 (ajuste predeterminado) → Nivel 2 → Nivel 3 (más oscuro) → Máximo
Notas
- Durante la reproducción, el brillo se reduce ligeramente, a menos que se haya seleccionado el nivel máximo.
- El brillo puede disminuir temporalmente durante algunas operaciones, a menos que se haya seleccionado el nivel máximo.
- Este ajuste se conserva, excepto que apague la unidad.
REPRODUCCIÓN ALEATORIA
Las pistas se pueden reproducir aleatoriamente.
Para realizar la reproducción aleatoria
Pulse y, a continuación, RANDOM.
Para cancelar la reproducción aleatoria
Pulse □ .
Nota
Estas operaciones también se pueden realizar para discos Data Disc/USB.
REPETICIÓN DE LA REPRODUCCIÓN
Repetición de un elemento seleccionado
Para reproducir una pista individual o todas las pistas repetidamente, pulse REPEAT durante la reproducción. El modo de repetición de la reproducción cambia cada vez que se pulsa REPEAT.
S (Repetición única)
Se reproduce repetidamente una pista individual.
ALL (Repetición completa)
Se reproducen repetidamente todas las pistas del disco.
Nota
Estas operaciones también se pueden realizar para discos Data Disc/USB.
La repetición de la reproducción también funciona con la reproducción programada y la reproducción aleatoria.
Repetición A-B
Audio CD
Para repetir una sección específica de una pista, pulse A/B durante la reproducción para establecer dos puntos, uno de inicio y otro de finalización.
1 Pulse A/B para seleccionar el punto de inicio de la repetición de la reproducción.
"A-" se ilumina.
2 Pulse A/B para seleccionar el punto de finalización de la repetición de la reproducción.
"A-B" se ilumina.
La sección seleccionada se reproduce repetidamente.
Para cancelar la repetición A-B
Pulse de nuevo A/B para que "A-B" desaparezca del visor del panel frontal.
Notas
- No es posible establecer la repetición A-B de una pista a otra pista. -Esta operación no está disponible para Data Disc y USB.
- Si para la reproducción pulsando , la repetición A-B se cancelará.
- La repetición A-B no está disponible cuando la unidad está en modo PURE DIRECT.
REPRODUCCIÓN PROGRAMADA
Audio CD
Es posible personalizar el orden de reproducción de hasta 50 pistas almacenadas en un disco Audio CD. Esta operación no está disponible para Data Disc y USB.
1 Pulse para parar la reproducción.
2 Pulse PROGRAM.
La unidad se establece en modo de entrada de programación.

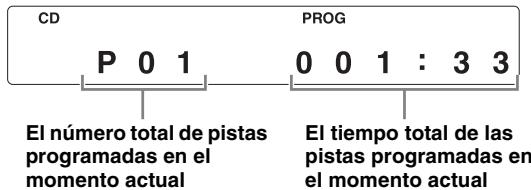

3 Programe la pista deseada pulsando la tecla numérica correspondiente y ENTER.
Se muestra la información que se incluye a continuación.
Al pulsar "6":
Al pulsar ENTER:
Repita esta operación para programar más pistas. Puede volver a seleccionar la misma pista.
Nota
Si pulsa PROGRAM en el modo de entrada de programación saldrá al modo de reproducción normal, aunque puede usar las pistas programadas almacenadas.

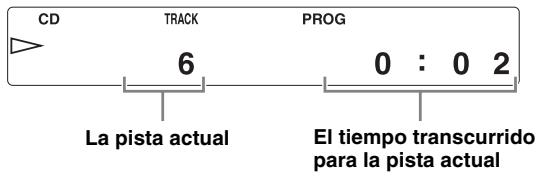

4 Pulse para iniciar la reproducción programada.
Se muestra la información que se incluye a continuación.
Para parar la reproducción programada
Pulse
Para reanudar la reproducción del programa, pulse tras pulsar PROGRAM.
La reproducción se inicia a partir del primer número de pista programada.
Para borrar la pista programada
Existen varios métodos, tal como se describe a continuación.
Para borrar la última pista programada: Pulse CLEAR durante el modo de entrada de programación.
Se mostrará la información que se incluye a continuación.
El número total de pistas programadas en el momento actual. El tiempo total de las pistas programadas en el momento actual.
Se borrará la última pista programada.
Para borrar todas las pistas programadas: Pulse CLEAR tras salir del modo de entrada de programación.
Se mostrará la información que se incluye a continuación.
CD
PGM CLEAR
Se borrarán todas las pistas programadas.
La reproducción se apagará antes de 2 segundos.
Nota
Cambiar al modo USB, abrir la bandeja del disco o apagar la unidad con el botón POWER borrará todas las pistas programadas.
NOTAS SOBRE LOS DISCOS/ARCHIVOS MP3 Y WMA
Discos que se pueden reproducir en esta unidad
Audio CD Data Disc
Esta unidad ha sido diseñada para reproducir discos compactos que muestran los distintivos que se indican a continuación. No intente insertar otros tipos de discos en la unidad. La unidad también puede reproducir discos compactos de 8 cm.
Discos compactos (audio digital)
Los discos más comunes para los discos compactos de audio de venta en los comercios.
Discos de audio digital CD-R y CD-RW
Discos CD de música creados por el usuario (incluidos los archivos con formato MP3 o WMA).
Notas
- Asegúrese de usar un disco CD-R o CD-RW de una marca reconocida.
- Asegúrese de usar un disco CD-R o CD-RW que incluya el texto "FOR CONSUMER USE FOR MUSIC USE ONLY" en el disco o en la funda del disco.
- Asegúrese de utilizar discos CD-R o CD-RW finalizados.
Discos CD-TEXT
Los discos grabados con datos de texto, como títulos de álbum, títulos de canciones y nombres de artistas. Aunque estos discos pueden reproducirse en reproductores de CD comunes, los datos de texto no se muestran.
Nota
Es posible que este reproductor de CD no pueda reproducir algunos discos CD-RW, o discos que no se hayan grabado correctamente.
Para evitar un mal funcionamiento de la unidad:
- No utilice discos con formas especiales (corazón, etc.) disponibles en el mercado, dado que podrían dañar la unidad.
- No utilice discos que tengan adheridas etiquetas o pegatinas. Si utiliza este tipo de discos, podría atascarse en la unidad o dañarla.
Acerca de los archivos MP3 y WMA
Data Disc USB
Puede reproducir archivos MP3 y WMA grabados en un disco CD-R/CD-RW o almacenados en un dispositivo USB.
MP3
MP3 es una tecnología estándar, un formato que permite comprimir una secuencia de audio en un archivo de tamaño reducido. No obstante, el nivel de calidad original del sonido se mantiene durante la reproducción.
Los formatos reproducibles son:
MPEG-1 Audio Layer-3 Velocidad de bits: 32-320 kbps Frecuencia de muestreo: 44,1/48/32 kHz MPEG-2 Audio Layer-3, 2 Velocidad de bits: 8-160 kbps Frecuencia de muestreo: 24/22,05/16 kHz MPEG-2.5 Audio Layer-2 Velocidad de bits: 8-160 kbps Frecuencia de muestreo: 12/11,025/8 kHz Se admite velocidad de bits variable.
WMA
"WMA (Windows Media Audio)" es un tipo de archivo de Microsoft para codificar archivos de audio digital similar a MP3, especialmente permite comprimir los archivos a una velocidad superior a la de MP3.
Los formatos reproducibles son:
- Versión 8
- Versión 9 (se admiten velocidades de bits variable y estándar. Pero no Professional y Lossless.)
- High Profile
Velocidad de bits*: 32-320 kbps
Frecuencia de muestreo: 48/44,1/32 kHz
Mid Profile
Velocidad de bits: 16-32 kbps
Frecuencia de muestreo: 22,05/16 kHz
- Se admite velocidad de bits constante y variable.
Notas
- La reproducción de discos Data Disc se inicia en orden alfabético.
- La reproducción para dispositivos USB se inicia según la fecha y hora de creación.
- Los archivos WMA (DRM) con protección del copyright no se pueden reproducir en esta unidad.
- El disco debe ser compatible con la especificación ISO9660. -Esta unidad no muestra los datos de texto incluidos en archivos.
- El número máximo de archivos y carpetas es el que se indica a continuación.
| Data Disc | USB |
| Número máximo de ARCHivos | 512 | 999 |
| Número máximo de carpetas | 255 | 255 |
| Número máximo de ARCHivos por carpeta | 511 | 255 |
Notas sobre el uso de los discos compactos
- Manipule siempre los discos con cuidado para no rayar la superficie.
- Los discos compactos no se desgastan con el uso, pero si la superficie se daña al manipular un disco, la calidad de reproducción puede verse afectada.
- Asegúrese de utilizar un marcador con punta de fieltro, o un rotulador, para escribir en la etiqueta del disco. No utilice un bolígrafo, lapicero ni ningún otro instrumento de escritura. No flexione los discos.
- Si no va a utilizar un disco, retírelo de la unidad y guárdelo en una funda.
- Cuando extraiga o almacene un disco, tenga cuidado de no rayar la superficie de reproducción.
- Los discos compactos no se ven afectados por pequeñas motas de polvo o huellas digitales en su superficie, pero aun así, es preciso mantener las superficies limpias. Para ello, se debe utilizar un trapo limpio y seco.
No realice movimientos circulares. La superficie se debe limpiar desde el centro hacia afuera.
- No utilice limpiadores para discos ni productos antiestáticos o químicos, ya que podrían dañar irremediablemente la superficie del disco.
- No exponga los discos a la luz solar directa ni a temperaturas o humedad elevadas durante un periodo prolongado de tiempo, ya que esto podría curvar o dañar los discos de algún modo.
Para reproducir un CD de 8 cm
Colóquelo en la cavidad interior de la bandeja del disco. No coloque un CD normal (12 cm) sobre un CD de 8 cm.
SOLUCIÓN DE PROBLEMAS
Si la unidad no funciona normalmente, realice las siguientes comprobaciones para determinar si el problema se puede corregir con los procedimientos sugeridos. Si el problema no se puede corregir o si no figura en la columna Problemas, desconecte el cable de alimentación y póngase en contacto con un distribuidor o un centro de servicios autorizado de Yamaha para solicitar asistencia.
| Problemas | Causas posibles | Solutuciones | Conseulte
la párgina |
| La�性 no se enciende. | El cable de alimentación no está connectado a la conexión AC IN del panel trasero o no está enchufado a la toma de corriente. | Conecte el cable de alimentación firmamente. | 8 |
| La bandeja del disco no se cierra Completely. | Hay algogone objecto extraño que obstruye la bandeja. | Examine cuidadosamente la bandeja y extraiga el objeto extraño. | — |
| La reproducción del disco no comienza. | El disco está dañado. | Examine el disco cuidadosamente y sustitúyalo si es NEEDario. | — |
| Se ha condensado humedad en el lector láser. | Una vez que haya encendido la�性, espere de 20 a 30 horas antes de intentar reproducir un disco. | — |
| El disco se ha colocado al revés. | Vuelva a colocar el disco con la etiqueta hacer arriba. | 9 |
| El disco está sucio. | Limpie el disco. | 18 |
| El formato de ARCHivos MP3 o WMA no es compatible con esta�性. | Sutituya el disco por un disco correctamente grabado y que se pueda reproducir en esta�性. | 17 |
| El disco CD-RW (regrabable) no se ha grabado correctamente. | Sutituya el disco por un disco correctamente grabado y que se pueda reproducir en esta�性. | 17 |
| El disco utilizado no es un disco estándar que se pueda reproducir en esta�性. | Sutituya el disco por un disco correctamente grabado y que se pueda reproducir en esta�性. | 17 |
| La�性 está en modo USB. | Cambie al modo de disco pulsando CD/USB. | 5,9 |
| La reproducción USB no comienza. | Las conexiones del dispositivo USB no son correctas. | Vuelva a connectar el dispositivo USB. | 8 |
| El formato de archivos MP3 o WMA no es compatible con esta�性. | Sutituya el archivo por uno correctamente grabado y que se pueda reproducir en esta�性. | 17 |
| La�性 está en modo de disco. | Cambie al modo USB pulsando CD/USB. | 5,9 |
| La reproducción tarda en empezar o empieza en el lugar equivocado. | El disco puede estar rayado o dañado. | Examine el disco cuidadosamente y sustitúyalo si es NEEDario. | 18 |
| No se oye sonido. | Las conexiones de los cables de salute son incorrectas. | Conecte los cables correctamente. Si el problema continually, es possible que los cables estén defectuosos. | 7 |
| El amplíficator no funciona correctamente. | Colque los controlles del amplíficator en la posición de entrada correcta. | — |
| El�性 conectado a las��omas DIGITAL OUT no reproduce sonido. | El modo PURE DIRECT está activado. | Desactive el modo PURE DIRECT. O bien, realiza una conexiónanalógica. | 11 |
SOLUCIÓN DE PROBLEMAS
| Problemas | Causas posibles | Solutaciones | Consulte la páginá |
| Se producen "saltos" en el sonido. | Launidad está expuesta a vibraciones o impactos. | Coloque launidad en otro lugar. | — |
| El disco está sucio. | Limpie el disco. | 18 |
| El sonido emite un "zumbido". | Las conexiones de los cables no son correctas. | Conectefirmamente los cables de audio. Si el problema continúa, es possible que los cables estén defectuosos. | 7 |
| Se oyen interferencias de un sintonizador cercano. | El sintonizador está demasiado cerca de launidad. | Separe aun más el sintonizador y launidad. | — |
| Se oye un ruidoprocedente delinterior de la bandeja del disco. | Es possible que el disco está curvado. | Sustituya el disco. | — |
| El control remotono no funciona o funciona Incorrectamente. | La distancia o el ángulo son incorrectos. | El controlremotofuncióna en una distancia的最大ima de 6 m y a no más de 30 grado fuera del eje del panel delantero. | 6 |
| La exposióndirecta a la luz solar o a una fuente de luz (un tubo fluorescente de tipo invertidor, etc.) pueda estar dañando el sensor del controlremoto de laiedad. | Coloque laiedad en(other lugar. | — |
| Las pilas se estáaabando. | Sustituya las pilas. | 6 |
ESPECIFICACIONES
Sección de audio
- Respuesta de frecuencia: 2 Hz - 20 kHz, ±0,5 dB. Distorsión armónica + ruido (1 kHz): 0,002 % o menos.
- Relación señal a ruido: 110 dB o más. Dinámica: 100 dB o más. Tensión de salida (1 kHz, 0 dB): 2,0 ± 0,3 V.
Propiedades del diodo láser
Material: GaAlAs - Longitud de onda: 790 nm - Salida del láser: 1,23 μW máximo. Esta salida es el valor medido a una distancia de unos 200 mm de la superficie del objetivo en el bloque de recepción óptica.
Generalidades
Modelos de EE.UU. y Canadá: CA 120 V, 60 Hz
Modelo para Australia: CA 240 V, 50 Hz
Modelos para Europa y Reino Unido: CA 220-240 V, 50 Hz
Modelos para Asia y Generales
CA 110-120/220-240 V, 50/60 Hz
Modelo de Corea: CA 220 V, 60 Hz
Modelo de China: CA 220 V, 50 Hz
Consumo: 16 W - Dimensiones (An. × Al. × Prof.): 435 × 96 × 300 mm. Peso: 6,2 kg
Todas las especificaciones están sujetas a cambios sin previo aviso.
Garantía limitada para el Área Económica Europea (AEE) y Suiza
Gracias por haber elegido un producto Yamaha. En el caso poco probable de que su producto Yamaha necesite el servicio que concede la garantía, póngase en contacto por favor con el concesionario al que adquirió el producto. Si usted tiene una dificultad, póngase en contacto por favor con la oficina representativa de Yamaha en su país. Podrá encontrar todos los detalles necesarios en nuestros sitios web (http://www.yamaha-hifi.com/ o http://www.yamaha-uk.com/ para los residentes del Reino Unido).
El producto tiene una garantía de dos años, a partir de la fecha de la compra original, que cubre las reparaciones de las averías que pueda tener debido a defectos en la mano de obra o en los materiales empleados en su fabricación. Yamaha se compromete, sujeto a las condiciones listadas más abajo, a reparar el producto o a reemplazar pieza (o piezas) que tengan defectos, o a sustituirlo, a discreción de Yamaha, sin cobrar ningún honorario por las piezas o la mano de obra. Yamaha se reserva el derecho de reemplazar un producto por otro de clase y/o precio y condiciones similares, en el caso de que este no se fabrique más o se considere que las reparaciones resultan poco económicas.
Condiciones de la garantía
- El producto defectuoso DEBERÁ ir acompañado de la factura o recibo de venta original (que muestre la fecha de la compra, el modelo del producto y el nombre del concesionario), junto con una explicación que describa detalladamente la avería. Si falta esta prueba clara de la compra, Yamaha se reserva el derecho a no proveer el servicio de reparaciones gratis, y el producto podrá ser devuelto al cliente corriendo este con todos los gastos relacionados con el envío.
- El producto DEBERÁ haber sido adquirido en el establecimiento de un concesionario Yamaha AUTORIZADO dentro del Área Económica Europea (AEE) o Suiza.
- El producto no deberá haber sido sometido a alteración alguna, a menos que esta haya sido autorizada por escrito por Yamaha.
- De esta garantía se excluye lo siguiente:
a. El mantenimiento periódico y la reparación o sustitución de piezas debidos al desgaste natural. b. Los daños debidos a:
(1) Reparaciones realizadas por el propio cliente o por un tercero que no cuente con ninguna autorización. (2) Embalaje inadecuado o maltrato, cuando el producto está siendo transportado desde el lugar de residencia del cliente. Tenga en cuenta que el cliente es el responsable de embalar el producto adecuadamente cuando este es devuelto para ser reparado. (3) Mal uso, incluyendo, pero sin limitarse a: (a) no usar el producto de forma normal o no seguir las instrucciones de uso, mantenimiento y almacenamiento apropiadas indicadas por Yamaha, y (b) instalación o uso del producto de forma inconsistente con las normas técnicas o de seguridad vigentes en el país donde este se utilice. (4) Accidentes, rayos, agua, fuego, ventilación inadecuada, fuga de pilas u otras causas fuera del control de Yamaha. (5) Defectos del sistema en el que se incorpora este producto e/o incompatibilidad con productos de terceros. (6) Uso de un producto importado en la AEE y/o Suiza, no por Yamaha, donde este producto no cumple con las normas técnicas o de seguridad del país donde se utiliza y/o con la especificación estándar de un producto vendido por Yamaha en la AEE y/o en Suiza. (7) Productos que no están relacionados con AV (audio visual). (Los productos sujetos a la "Declaración de Garantía de AV de Yamaha" se definen en nuestro sitio web http://www.yamaha-hifi.com/ o http://www.yamaha-uk.com/ para los residentes del Reino Unido.)
- Cuando las garantías del país donde se compra el producto y del país donde este se usa son diferentes, se aplicará la garantía del país donde se usa el producto.
- Yamaha no se hará responsable de ninguna pérdida o daño directo, emergente o de cualquier otro tipo; sólo se hará responsable de la reparación o sustitución del producto.
- Haga una copia de seguridad de cualquier configuración o datos personalizados, ya que Yamaha no se hará responsable de ninguna alteración o pérdida que tal configuración o datos puedan sufrir.
- Esta garantía no afecta a los derechos legales del consumidor bajo las leyes nacionales aplicables vigentes, ni a los derechos del consumidor contra el concesionario surgidos de su contrato de venta/compra.
Estos símbolos en los productos, embalaje y/o documentos que los acompañan significan que los productos electrónicos y eléctricos usados y las baterías usadas no deben ser mezclados con desechos hogareños corrientes.
Para el tratamiento, recuperación y reciclado apropiado de los productos viejos y las baterías usadas, por favor llévelos a puntos de recolección aplicables, de acuerdo a su legislación nacional y las directivas 2002/96/EC y 2006/66/EC.
Al disponer de estos productos y baterías correctamente, usted ayudará a ahorrar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud humana y el medio ambiente, el cual podría surgir de un inapropiado manejo de los desechos.
Para mayor información sobre recolección y reciclado de productos viejos y baterías, por favor contacte a su municipio local, su servicio de gestión de residuos o el punto de venta en el cual usted adquirió los artículos.
[Información sobre la Disposición en otros países fuera de la Unión Europea]
Estos símbolos solo son válidos en la Unión Europea. Si desea deshacerse de estos artículos, por favor contacte a sus autoridades locales y pregunte por el método correcto de disposición.
Nota sobre el símbolo de la batería (ejemplos de dos símbolos en la parte inferior):
Este símbolo podrá ser utilizado en combinación con un símbolo químico. En este caso, el mismo obedece a un requerimiento dispuesto por la Directiva para el elemento químico involucrado.
