MANUAL DE USUARIO METAS 300 HECO

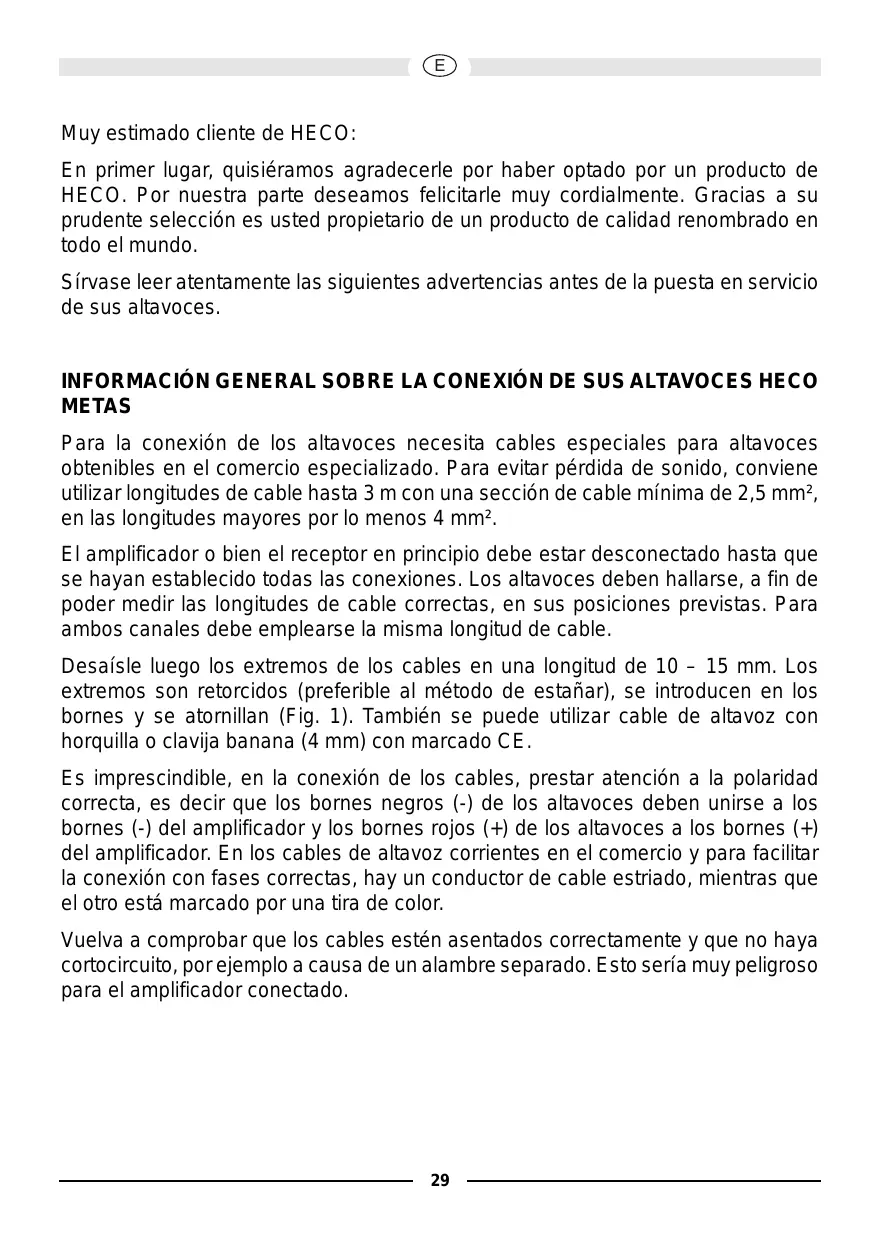

Muy estimado cliente de HECO: En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selecciôn es usted propietario de un producto de calidad renombrado en todo el mundo. Sirvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces. INFORMACIÔN GENERAL SOBRE LA CONEXION DE SUS ALTAVOCES HECO METAS Para la conexién de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una seccién de cable minima de 2,5 mm?, en las longitudes mayores por lo menos 4 mm?. El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable. Desaisle luego los extremos de los cables en una longitud de 10 - 15 mm. Los extremos son retorcidos (preferible al método de estañar), se introducen en los bornes y se atornillan (Fig. 1). También se puede utilizar cable de altavoz con horquilla o clavija banana (4 mm) con marcado CE. Es imprescindible, en la conexién de los cables, prestar atenciôn a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse à los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y para facilitar la conexiôn con fases correctas, hay un conductor de cable estriado, mientras que el otro esti marcado por una tira de color. Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sera muy peligroso para el amplificador conectado.

El panel de conexiones del altavoz Heco Metas: Los paneles de conexiones de los altavoces Metas incluyen cinco terminales roscados que, ademäs de la conexién convencional à un amplificador, permiten efectuar conexiones bi-wiring y bi-amping. Los terminales superiores estän conectados a la derivacién de los tonos agudos y/o agudos medios del divisor de frecuencias y los terminales inferiores, a la de los tonos graves. Por medio de un terminal adicional es posible elevar unos 2 dB los tonos agudos. Bi-wiring significa que las frecuencias altas y bajas son transportadas por cables separados. El método bi-amping requiere, ademäs, que aparte del segundo cable haya un segundo amplificador final adicional. Sobre todo este ültimo método permite mejorar ulteriormente la reproduccién. Para las conexiones convencionales, puentes de metal vienen instalados de fébrica de manera tal que se encuentra activado el ajuste +2 dB de los tonos agudos. Los puentes pueden colocarse en la posicién lineal aflojando los terminales correspondientes. (Ilustraciôn 2) Para la operaciôn con bi-wiring y bi-amping, es necesario extraer los terminales. Las ilustraciones 3 y 4 muestran cémo conectar el o los amplificadores. El ajuste adecuado de los tonos agudos dependeré de las caracteristicas del ambiente, la ubicacién del altavoz y, por supuesto, el gusto personal. Para los ambientes con acüstica muy atenuada (por ej. donde haya grandes muebles tapizados y cortinados) se recomienda el ajuste +2 dB.

HECO METAS 300, 500 Y 700 EN MODO ESTEREOFONICO

La posicién éptima de escucha viene dada si los altavoces y el lugar de escucha forman un triéngulo isésceles. Gracias a la distancia idéntica de los altavoces izquierdo y derecho al lugar de escucha, las señales acüsticas se reproducen simulténeamente, forméndose un patrôn sonoro natural y equilibrado. Entre los altavoces y el lugar de escucha debe haber posibilidad de contacto visual. Los obstéculos absorbedores del sonido y reflectores falsifican el sonido. Ademés, en el emplazamiento de los altavoces deben respetarse las siguientes distancias: Metas 500, 700: a la pared trasera un minimo de 20 cm, a la pared lateral un minimo de 30 cm. Con ello se evita una reproducciôn exagerada de los bajos.

Metas 300: También los altavoces de estantes deben colocarse de tal manera que queden espacios libres amplios; la distancia minima lateral y trasera a la pared deberä ser de 10 cm, y los altavoces de sonidos agudos deberén estar al nivel de las ofdos. En el emplazamiento conviene utilizar las puntas suministradas. Con éstas, los altavoces son desacoplados de su base, lo que impide la apariciôn de resonancias indeseables. En los altavoces de pie puede optar entre puntas de metal o de caucho endurecido. En los de estante, utilice las puntas de caucho endurecido adjuntas. Las puntas se enroscan en los casquillos ubicados en la cara inferior de los altavoces. Los altavoces HECO Metas pueden ser combinados perfectamente con el subwoofer activo Metas Sub 30A. En la ilustracion 5 se muestra una variante de conexiôn. Siga las instrucciones de uso de los subwoofers y de sus amplificadores. HECO METAS 300, 500 Y 700 COMO ALTAVOZ FRONTAL O TRASERO Los altavoces frontales deberän colocarse a la derecha e izquierda de la televisién, a ser posible a la misma distancia de la misma y a la altura de los ofdos. Los altavoces traseros deberän colocarse a la derecha e izquierda al lado o sies posible deträs del lugar de audiciôn a la altura de los oidos o una altura algo superior. Metas 300: en el ajuste del receptor AV, a ser posible deber4 ponerse la frecuencia de transicién de los canales frontales y traseros a unos 80 Hz. Por lo demés, deberän seguirse las recomendaciones del anterior capitulo.

El altavoz central Metas Center 2 armoniza de forma 6ptima tanto en lo referente a la éptica como a la acüstica con los demäs modelos Metas. Elaltavoz se coloca justo encima o debajo del aparato de televisién. Por lo demés, siga también las indicaciones generales descritas en el anterior capitulo.

El subwoofer activo Metas Sub 30A armoniza de forma 6ptima tanto en lo referente a la éptica como a la acüstica con el resto de altavoces de la serie Metas. Siga las instrucciones de uso independientes que se adjuntan con este producto.

En las ilustraciones 6 y 7 se muestran dos variantes de conexiôn al receptor AV Ilustr. 6: Receptor AV sin salida para subwoofer Ilustr. 7: Receptor AV con salida para subwoofer

CONSEJ OS PARA EVITAR REPARACIONES

Todos los altavoces de HECO han sido adaptados para un sonido 6ptimo cuando los controladores del sonido se encuentran en su posiciôn céntrica, es decir en la reproducciôn lineal del amplificador. En caso de controladores del sonido subidos a altos valores, habré un suministro excesivo de energia al altavoz de sonidos bajos ylo al altavoz de sonidos agudos, lo que en caso de volmenes altos puede inducir a su destrucciôn. Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volämenes excesivos pueden inducir a la destrucciôn de los altavoces (lo que suele ocurrir raras veces). Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volümenes medios, dado que son sobreexcitados mucho mäs râpidamente que altavoces potentes. Dicha sobreexcitacién provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces. Por favor, preste atenciôn en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volûmenes altos debe prestar atenciôn a que el amplificador posea al menos la potencia de salida soportable por los altavoces.

los amplificadores, sintonizadores y lectores de discos compactos, no sélo los productos de precio econémico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalaciôn por un técnico.

Configuracién: Resistencia: Impedancia: Gama de frecuencias: Potencia recomendada del amplificador: Rendimiento (1 vatio/1 m): Dimensiones (an x al- pr): Accesorios: Configuracién: Resistencia: Impedancia: Gama de frecuencias: Potencia recomendada del amplificador: Rendimiento (1 vatio/1 m): Dimensiones (an x al x pr):

Metas 700 Reflejo bajo de 3 vias 180 / 300 vatios

91 dB 230 x 1100 x 340 mm Puntas de metal Metas 300 Reflejo bajo de 2 vias 90 / 150 vatios
