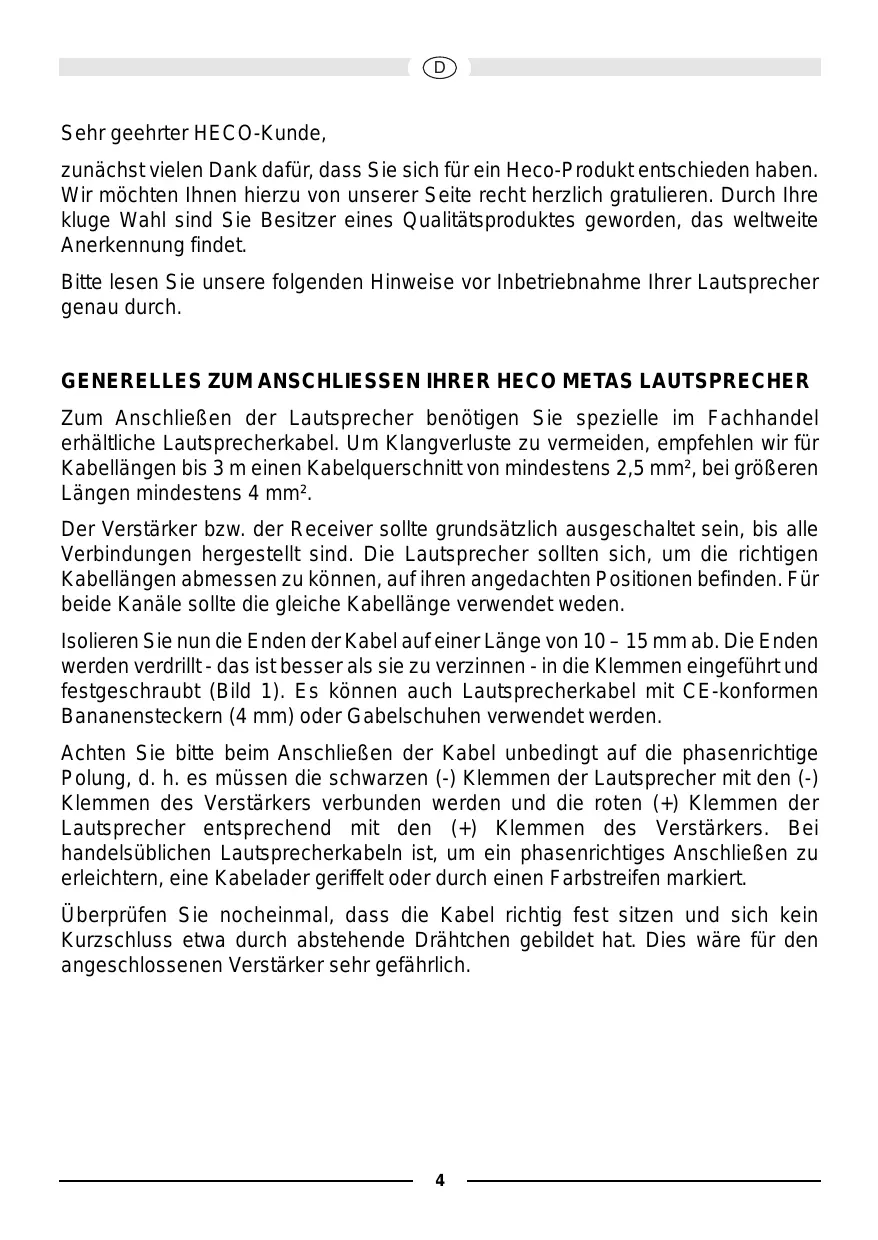

(o) Sehr geehrter HECO-Kunde, zunächst vielen Dank dafür, dass Sie sich für ein Heco-P roduktentschieden haben. Wir môchten Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet. Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch. GENERELLES ZUM ANSCHLIESSEN IHRER HECO METAS LAUTSPRECHER Zum Anschlie&en der Lautsprecher benôtigen Sie spezielle im Fachhandel erhältliche Lautsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 2,5 mm?, bei grüferen Längen mindestens 4 mm°2. Der Verstärker bzw. der Receiver sollte grundsätzlich ausgeschaltet sein, bis alle Verbindungen hergestellt sind. Die Lautsprecher sollten sich, um die richtigen Kabellängen abmessen zu kônnen, aufihren angedachten Positionen befinden. Für beide Kanäle sollte die gleiche Kabellänge verwendet weden. Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 - 15 mm ab. Die Enden werden verdrillt- das istbesser als sie zu verzinnen - in die Klemmen eingeführtund festgeschraubt (Bild 1). Es kônnen auch Lautsprecherkabel mit CE-konformen Bananensteckern (4 mm) oder Gabelschuhen verwendet werden. Achten Sie bitte beim AnschlieRen der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen die schwarzen (-) Klemmen der Lautsprecher mit den (-) Klemmen des Verstärkers verbunden werden und die roten (+) Klemmen der Lautsprecher entsprechend mit den (+) Klemmen des Verstärkers. Bei handelsüblichen Lautsprecherkabeln ist, um ein phasenrichtiges AnschlieRen zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert. Überprüfen Sie nocheinmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch abstehende Drähtchen gebildet hat. Dies wäre für den angeschlossenen Verstärker sehr gefährlich.

Das Anschlussfeld der Heco Metas Lautsprecher: Die Anschlussfelder der Metas Lautsprecher sind mit fünf Schraubklemmen ausgestattet, die neben dem konventionellen Anschluss an einen Verstärker auch Bi-wiring/Bi-amping Option ermôglichen. Die oberen Klemmen sind mit dem Hochton- bzw. Mittel-Hochtonzweig der Frequenzweiche verbunden, die unteren Klemmen mit dem Tieftonzweig. Durch eine zusätzliche Anschlussklemme kann eine Hochtonanhebung um 2 dB gewählt werden. Bi-wiring bedeutet, dass hohe und tiefe Frequenzen über getrennte Leitungen transportiert werden. Die Bi-amping-Methode verlangt auRer der zweiten Leitung konsequenterweise einen zusätzlichen zweiten Endverstärker. Hauptsächlich mit letzter Methode istes môglich, die Wiedergabe nochmals ein Stück zu verbessern. Für den konventionellen Anschluss sind werksseitig Metallbrücken so installiert, dass die +2 dB Hochtoneinstellung aktiv ist. Die Brücke kann durch Lôsen der entsprechenden Klemmen auf die Linear-Stellung ummontiert werden. (Bild 2) Für Bi-wiring und Bi-amping Betrieb müssen die Klemmen entfernt werden. Den Anschluss an den/die Verstärker verdeutlichen Bild 3 und Bild 4. Die passende Hochton-Einstellung ist vom Hôrraum, von der Aufstellung der Lautsprecher und selbstverständlich auch vom persônlichen Geschmack abhängig. Beistark bedämpften Räumen (z. B. schwere P olstermübel und Vorhänge) empfiehlt sich die +2 dB Einstellung.

HECO METAS 300, 500 UND 700 IM STEREO-BETRIEB

Die optimale Hôrposition ist dann gegeben, wenn Lautsprecher und Hôrplatz ein gleichschenkliges Dreieck bilden. Durch die gleiche Entfernung des linken und rechten Lautsprechers zum Hôrplatz werden die akustischen Signale zeitrichtig wiedergegeben, und es entsteht ein natürliches, ausgewogenes Klangbild. Zwischen den Lautsprechern und dem Hôrplatz sollte Sichtverbindung bestehen. Schallabsorbierende oder reflektierende Hindernisse verfälschen den Klang. Ferner sind bei der Aufstellung der Lautsprecher folgende Abstände einzuhalten: Metas 500, 700: Zur Rückwand mindestens 20 cm, zur Seitenwand mindestens 30 cm. Hierdurch wird eine übertriebene Basswiedergabe verhindert. Metas 300: Auch Regallautsprecher sollten môglichst frei aufgestellt werden, der seitliche und rückwärtige Abstand zu Wänden und Gegenständen sollte mindestens 10 cm betragen, die Hochtôner sollten sich in Ohrhôhe befinden.

(o) Sie sollten beim Aufstellen die bereits im Lieferumfang enthaltenen Spikes verwenden. Hierdurch werden die Lautsprecher von der Unterlage entkoppelt, wodurch das Auftreten unliebsamer Resonanzen verhindert wird. Bei den Standboxen kônnen Sie zwischen Metall-Spikes oder Hartgummi-Spikes wählen, bei Regallautsprechern verwenden Sie die beigelegten Hartgummi-Spikes. Die Spikes werden in die Gewindehülsen in der Unterseite der Box eingeschraubt. Die Heco Metas Lautsprecher kônnen ideal mit dem aktiven Subwoofer Metas Sub 30A kombiniert werden. In Bild 5 ist eine Anschlussvariante dargestellt. Bitte beachten Sie auch die Bedienungsanleitung des Subwoofers und Ihres Verstärkers. HECO METAS 300, 500 UND 700 ALS FRONT- ODER REAR-LAUTSPRECHER Die Frontlautsprecher werden links und rechts mit môglichst gleichem Abstand zum Fernseher in Ohrhôhe platziert. Die Rearlautsprecher werden links und rechts neben oder besser hinter dem Hôrplatz in Ohrhôhe oder etwas darüber aufgestellt. Metas 300: Im Setup des AV-R eceivers sollte die Übergangsfrequenz der Front- und Rearkanäle wenn môglich auf ca. 80 Hz gestellt werden. Ansonsten gelten die E mpfehlungen im vorigen Kapitel.

Der Center-Lautsprecher Metas Center 2 ist optisch und akustisch optimal auf die übrigen Metas Modelle abgestimmt. Der Lautsprecher wird unmittelbar auf oder unter das Fernsehgerät gestellt. Ansonsten beachten Sie bitte auch die allgemeinen Hinweise in den vorigen Kapiteln.

Der aktive Subwoofer Metas Sub 30A ist optisch und akustisch optimal auf die übrigen Lautsprecher der Metas Serie abgestimmt. Bitte beachten Sie die separate Bedienungsanleitung, die diesem P rodukt beigepackt ist.

ANSCHLUSS AN EINEN AV-RECEIVER

In den Abbildungen 6 und 7 sind zwei Anschlussvarianten an AV-Receiver dargestellt. Abb 6: AV-Receiver ohne Subwooferausgang Abb 7: AV-Receiver mit Subwooferausgang

TIPPS ZUR VERMEIDUNG VON REPARATURFÂLLEN

Alle Heco-Lautsprecher sind auf bestmôglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d.h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern wird dem Tieftôüner und/oder Hochtôner vermehrtE nergie zugeführt, was bei hohen Lautstärken zu deren Zerstôrung führen kann. Sollten Sie einen Verstärker besitzen, der eine wesentlich hôhere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, kônnen brachiale Lautstärken zur Zerstôrung der Lautsprecher führen - was aber recht selten vorkommt. Verstärker mit schwacher Ausgangsleistung jedoch kônnen schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel schneller übersteuert werden kônnen als kräftige Verstärker. Diese Übersteuerung verursacht deutlich messbare und hôrbare Verzerrungen, die äuRerst gefährlich für Ihre Lautsprecher sind. Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Wer gerne laut hôrt, sollte darauf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden kônnen. IM ALLGEMEINEN... kônnen Verstärker, Tuner und CD-P layer - nicht nur bei preiswerten Produkten - nicht hôrbare, hochfrequente S chwingungen erzeugen. Sollten Ihre Hochtôner bei leiser bis mittlerer Lautstärke ausfallen, lassen Sie bitte Ihre Anlage vom Fachmann daraufhin überprüfen.

TECHNISCHE DATEN Metas 700 Konfiguration: 3 Wege Bassreflex Belastbarkeit: 180 / 300 Watt Impedanz: 4-80hm Frequenzbereich: 25 - 42000 Hz Empfohlene Verstärkerleistung: 30 - 300 Watt Wirkungsgrad (1 Watt/1 m): 91 dB Make (BxHxT): 230 x 1100 x 340 mm Zubehôr: Metallspikes Metas 300 Konfiguration: 2 Wege Bassreflex Belastbarkeit: 90 / 150 Watt Impedanz: 4-80hm Frequenzbereich: 32- 42000 Hz Empfohlene Verstärkerleistung: 30 - 150 Watt Wirkungsgrad (1 Watt/1 m): 90 dB Make (BxHxT): 228 x 350 x 315 mm TECHNISCHE ÂNDERUNGEN VORBEHALTEN. Metas 500 2 1/2 Wege Bassreflex 160 / 280 Watt 4-80hm
