METAS 300 - Luidspreker HECO - Gratis gebruiksaanwijzing en handleiding

Merk	HECO
Model	METAS 300
Categorie	Luidspreker
Type	2-weg basreflex luidspreker
Nominaal vermogen (RMS/Programma)	90 W / 150 W
Impedantie	4 - 8 Ohm
Frequentiebereik	32 - 42000 Hz
Aanbevolen versterkervermogen	30 - 150 W
Gevoeligheid (1W/1m)	90 dB
Afmetingen (B x H x D)	228 x 350 x 315 mm
Gewicht	Ongeveer 7 kg (schatting)
Meegeleverde accessoires	Hardrubberen punten
Aansluitmogelijkheden	Bi-wiring / Bi-amping mogelijk, instelling hoog +2 dB
Aanbevolen versterkertype	Stereo of home cinema (voor/achter)
Minimale afstand tot muren	10 cm (zijkanten en achterkant)
Compatibele subwoofer	Metas Sub 30A (actief)
Garantie	5 jaar op de luidsprekers (eerste eigenaar)

Veelgestelde vragen - METAS 300 HECO

Wat is het vermogen van de HECO METAS 300 luidspreker?

Het nominale vermogen is 90 W RMS en 150 W programma. Het aanbevolen versterkervermogen ligt tussen 30 en 150 W.

Hoe sluit ik de luidspreker aan in bi-wiring?

Verwijder de metalen brugjes die de aansluitingen verbinden. Gebruik twee aparte kabels: één voor lage frequenties (onderste aansluitingen) en één voor hoge/middenfrequenties (bovenste aansluitingen). Sluit elke kabel aan op een versterker of aparte versterkeruitgangen.

Welke minimale afstand moet ik aanhouden tussen de luidspreker en de muren?

Voor de METAS 300 wordt een afstand van minimaal 10 cm tot de zij- en achtermuren aanbevolen om overmatige basversterking te voorkomen.

Kan ik de luidspreker gebruiken met een subwoofer?

Ja, de HECO METAS 300 luidspreker kan worden gecombineerd met de actieve subwoofer Metas Sub 30A. Volg de aansluitinstructies in de handleiding (figuur 5).

Hoe reinig ik de HECO METAS 300 luidspreker?

Gebruik een zachte, droge doek. Gebruik geen chemische of schurende middelen. Vermijd contact met water.

Wat is de garantie op de luidspreker?

HECO biedt 5 jaar garantie op de luidsprekers voor de eerste eigenaar, gerekend vanaf de aankoopdatum. De garantie dekt materiaal- en productiefouten.

Wat te doen als ik vervorming hoor?

Zet onmiddellijk het volume lager. Vervorming kan de luidsprekers beschadigen, vooral als de versterker een laag vermogen heeft en overbelast is. Controleer ook of de versterker niet in verzadiging is.

Kan ik de luidspreker op een plank plaatsen?

Ja, maar zorg dat er minimaal 10 cm vrije ruimte rondom de luidspreker is. Plaats de tweeters op luisterhoogte voor een beter geluidsbeeld.

Hoe stel ik de hoogteversterking in?

De luidspreker heeft een extra aansluiting die een verhoging van +2 dB voor de hoge tonen mogelijk maakt. Voor een lineaire instelling verwijdert u het metalen brugje dat de betreffende aansluitingen verbindt (zie figuur 2 in de handleiding).

Hoe installeer ik de meegeleverde punten?

Schroef de hardrubberen punten in de schroefdraadhulzen onder de luidspreker. Ze isoleren de luidspreker van de ondergrond en voorkomen resonanties.

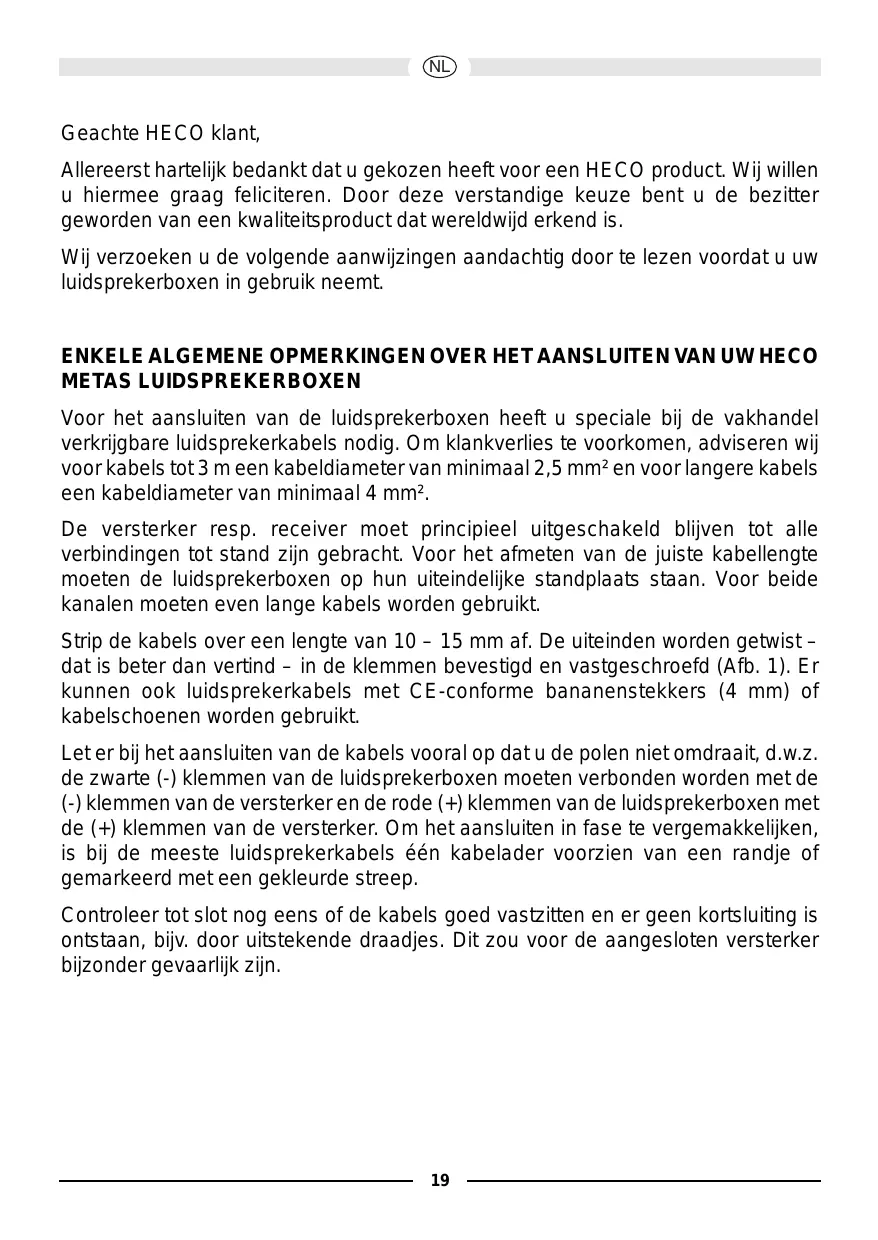

GEBRUIKSAANWIJZING METAS 300 HECO

Allereerst hartelijk bedankt dat u gekozen heeft voor een HECO product. Wij wilnen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitproduct dat wereldwijd erkend is.

Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW HECOM METAS LUIDSPREKERBOXEN

Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 2,5mm² en voor langere kabels een kabeldiameter van minimaal 4mm² .

De versterker resp. receiver要去 principeel uitgeschakeld blijven tot alle verbindingen tot stand�n gebracht. Voor het afmeten van de juiste kabellengte要去 de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beiden kanalen要去 even lange kabels worden gebruikt.

Strip de kabels over een lenghte van 10 – 15 mm af. De uiteinden worden getwist – dat is better dan vertind – in de klemmen bevestigd en vastgeschroefd (Afb. 1). Er können ook luidsprekerkabels met CE-conforme bananenstekkers (4 mm) of kabelschoenen worden gezruikt.

Let er bij het aansluiten van de kabels vooral op dat u de polen Niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen要去en verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels een kabelader voorzien van een randje of gemarkeerd met een gekleurde streep.

Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uiststkende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.

HECO METAS - BI-WIRING EN BI-AMPING

Het aansluitveld van de Heco Metas luidsprekers:

De aansluitvelden van de Metas luidsprekers zijn uitergerust met vrij schroefklemmen, die behalte de conventionele aansluiting op een versterker ook de optie bi-wiring/bi-amping möglichk make. De bovenste klemmen zijn verbonden met de hogetonenresp. midden-hogetonenaftakking van de scheidingsfilter, de onderste klemmen met de lagetonenaftakking. Door een extra aansluitklem kan een hoogophaling met 2dB worden gekozen.

Bi-wiring betekent dat de hoge en de lage frequents via afzonderlijke kabels worden overgedragen. Voor bi-amping is er, zoals de naam al doet vermoeden, naast een tweede kabel ook een tweede eindversterker nodig. Vooral met de LASTe methode kan de weergavekwaliteit nog eens aanzienlijk worden verbeterd.

Voor de conventionele aansluiting zijn af fabriek metalen bruggen zodanig geinstalleerd dat de +2dB-stand actief is. De brug kan door losmaken van de betreffende klemmenaar de lineaire hogetonen-instelling worden omgezet. (Afb. 2)

Voor werkung met bi-wiring en bi-amping moeten de klemmen worden verwijderd. Afbeelding 3 en afbeelding 4 verduidelijk den aansluiting op de versterker(s).

De passende hogetonen-instelling is afhankelijk van het luistervertrek, van deplaatsing van de luidsprekers en natuurlijk ook van de persoonlijke smaak. Bij sterk gedempte vertrekken (b.v. zware gestoffeerde meubels en gordijnen) is de +2dB instelling aan te raden.

HECO METAS 300, 500 EN 700 IN STEREO- GELUIDSWEERGAVE

De luisterpositie is optimaal, als luidsprekerboxen en luisterplek een gelijkbenige driehoek vormen. Doordat de linker- en de rechtlerluidspreker even ver van de luisterplek verwijderd zich, worden de akoestische signalen op het juiste moment weergegeven en ontstaat er een naturulijk, evenwichtig klankbeeld. De luidsprekerboxen要去en vanaf de luisterplek te zien zich. Obstkels die geluid absorberen of reflecteren, cervormen de klank.

Bovendien moeten bij hetplaatsen van de boxen de volgende afstanden worden aangehouden:

Metas 500, 700: tot de hinterwand minimaal 20 cm , tot de zichwand minimaal 30 cm . Hierdoor worden een overdreven basweergave voorkomen.

Metas 300: ook rekluidsprekers要去 vrij möglichk worden geplaatst. De afstand maar muren en voorwerpen aan voor- en zijkanten要去 tenminste 10cm bedragen. De hogetonenluidspreker要去 op oorhoogte worden geplaatst.

Gebruik bij het installereren de meegeleverde spikes. Hierdoor hebben de luidsprekerboxen geen direct contact met de ondergrond, waardoor onaangename resonantie-effecten worden voorkomen. Voor de staande luidsprekers kut u zowel metalen spikes als hardrubberen spikes gebruiken. Voor de plankluidsprekers gebruikt u de meegeleverde hardrubberen spikes. De spikes要去en in de draadbussen aan de onderzijde van de luidsprekers worden geschroefd.

De HECO Metas luidsprekers können optimaal worden gecombineerd met de actieve subwoofer Metas Sub 30A. Afbeelding 5 toont een möglichkheid tot aansluten. Neem a.u.b. ook de gebruiksaanwijzing van de subwoofer en uw versterker in acht.

HECO METAS 300, 500 EN 700 ALS FRONT- EN REARLUIDSPREKER

Plaats de frontluidsprekers links en rechts op oorhoogte van de television. Kies voor de luidsprekers zo möglichk een gelijke afstand. Plaats de rearluidsprekers links en rechts naast of, indien möglichk, darüber de horsplaats op oorhoogte of ie's hoger hiervan.

Metas 300: Stel de overgangsfrequentie van de front- en rearkkanalen in het setup van de AV-receiver zo möglichk in op ca. 80Hz . Zie voor het overige de aanbevelingen in het vorige hoofdstuk.

HECO METAS CENTER 2

De center-luidspreker Metas Center 2 is optimaal afgestemd op de overige Metas modellen. De luidspreker worden direct op of onder de televisie geplaatst.

Voor het overige gelden de algemene aanwijzingen uit de vorige hoofdstukken.

HECO METAS SUB 30A

De actieve subwoofer Metas Sub 30A is optimaal afgestemd op de overige luidsprekersuit de série Metas. Zie hiervoor a.u.b. de separate gebruiksaanwijzingen die met de producten worden geleverd.

AANSLUITING OP EEN AV-RECEIVER

De afbeeldingen 6 en 7 tonen twee verschillende möglichkheden voor het aansluiten op een AV-receiver.

Afbeelding 6: AV-receiver zonder subwooferuitgang

Afbeelding 7: AV-receiver met subwooferuitgang

TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN

Alle HECO-luidsprekerboxen zijn zodanig geconstruereeard dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie maar de lagetonen- en/of de hogetonnenluidspreker, waardoor deze bij een groot volume defect können raken.

Als u in het bezit bent van een versterker die een veel groter uitgangsvermögen heeft dan dat waarmee de boxen belast;kennen worden, kennen de luidsprekers bij een extreem volume defect raken - hoewel dit maar zelden voorkomt.

Versterkers met een geldig uitgangsvermögen können daarentegen al bij een middelmatig volume een risico vormen voor de boxen, waarze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing verzoorzaakt duidelijk meetbare en hoorbare verrormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers.

Let er waarom bij het instellen van het volume op dat er geen verrorming optreedt en zet de regelaar zodra u hoort dat het geluid verrormd worden, op een lagere stand. Wie het geluid van zijn installmentie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast+kennen worden.

OVER HET ALGEMEEN...

kunnen versterkers, tuners en cd-spelers - dus nicht alleen bij goedkope producten - Niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetonluidsprekersuitvallen verwijl het geluid zacht of in ieder geval nicht hard staat, LAST uW installatie dan door een vakman nakijken.

TECHNISCHE GEGEVENS

	Metas 700	Metas 500
Configuratie:	3-weg basreflex	2 1/2-weg basreflex
Belastbaarheid:	180 / 300 Watt	160 / 280 Watt
Impedantie:	4 - 8 Ohm	4 - 8 Ohm
Frequentiebereik	25 - 42000 Hz	26 - 42000 Hz
Aanbevolen versterkervermögen:	30 - 300 Watt	30 - 280 Watt
Bruikbare gevoeligheid (1 Watt/1 m):	91 dB	91 dB
Afmetingen (bxhxd):	230 x 1100 x 340 mm	230 x 1000 x 340 mm
Toebehoren:	Metalen spikes	Metalen spikes

	Metas 300	Metas Center 2
Configuratie:	2-weg basreflex	2-weg basreflex
Belastbaarheid:	90 / 150 Watt	100 / 160 Watt
Impedantie:	4 - 8 Ohm	4 - 8 Ohm
Frequentiebereik	32 – 42000 Hz	34 – 42000 Hz
Aanbevolen versterkervermogen:	30 – 150 Watt	30 – 160 Watt
Bruikbare gevoeligheid (1 Watt/1 m):	90 dB	90 dB
Afmetingen (bxhxd):	228 x 350 x 315 mm	530 x 170 x 295 mm

TECHNISCHE WIJZIGEN NOVORBEHOUDEN.
