MODE D'EMPLOI METAS 300 HECO

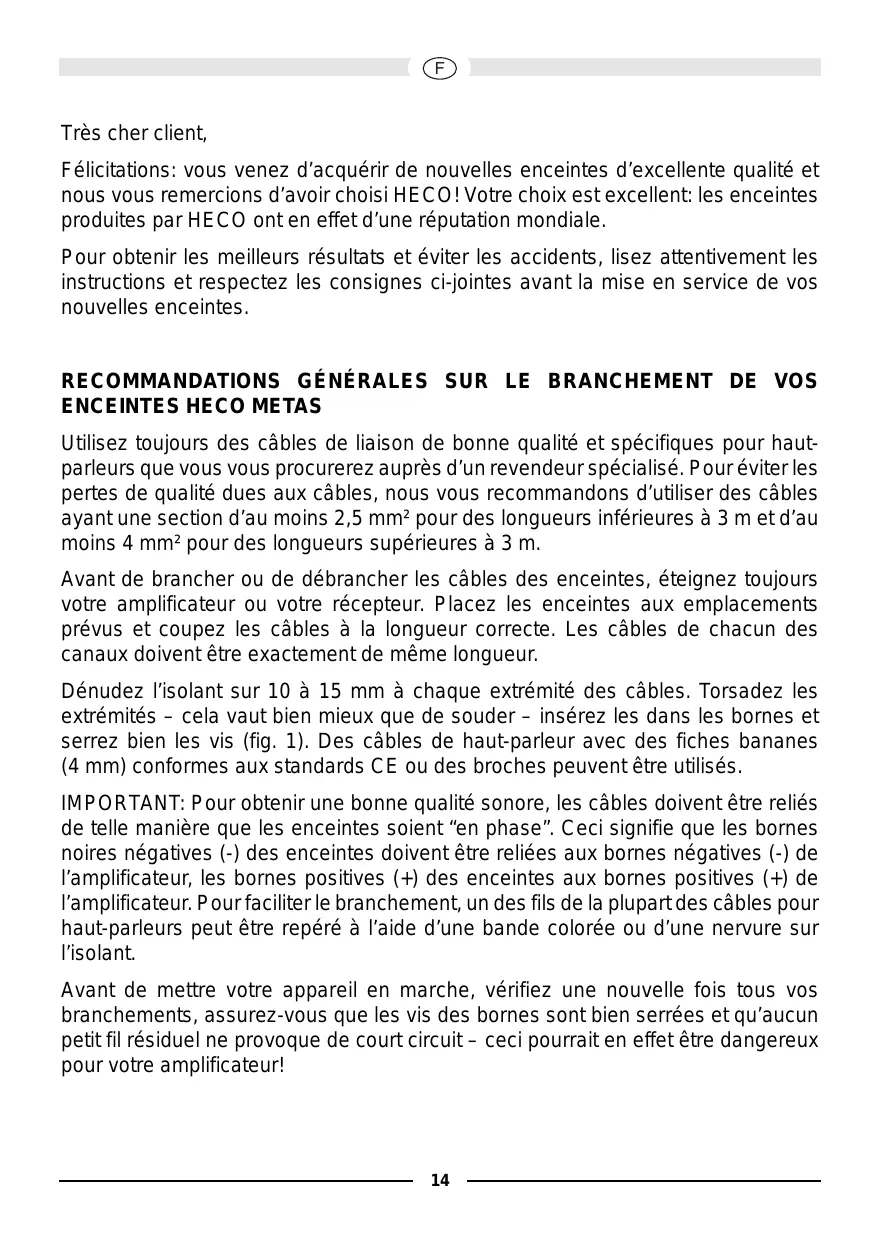

Très cher client, Félicitations: vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d’avoir choisi HECO! Votre choix est excellent: les enceintes produites par HECO ont en effet d'une réputation mondiale. Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes. RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS

ENCEINTES HECO METAS

Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut- parleurs que vous vous procurerez auprès d'un revendeur spécialisé. P our éviter les pertes de qualité dues aux câbles, nous vous recommandons d'utiliser des câbles ayant une section d'au moins 2,5 mm? pour des longueurs inférieures à 3 m et d'au moins 4 mm? pour des longueurs supérieures à 3 m. Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur. Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités - cela vaut bien mieux que de souder - insérez les dans les bornes et serrez bien les vis (fig. 1). Des câbles de haut-parleur avec des fiches bananes (4 mm) conformes aux standards CE ou des broches peuvent être utilisés. IMPORTANT: P our obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient “en phase”. Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l'amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l'amplificateur. P our faciliter le branchement, un des fils de la plupartdes câbles pour haut-parleurs peut être repéré à l'aide d'une bande colorée ou d'une nervure sur l'isolant. Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit - ceci pourrait en effet être dangereux pour votre amplificateur!

HECO METAS - DOUBLE CÂBLAGE ET DOUBLE AMPLIFICATION Le champ de connexion du haut-parleur Heco Metas: Les champs de connexion du haut-parleur Metas sont équipés de cinq bornes à vis, qui en plus de la connexion conventionnelle à un amplificateur permettent une option Bi-wiring/Bi-amping. Les bornes supérieures sont reliées avec la connexion des sons aigus ou moyens du filtre répartiteur, les bornes inférieures avec la connexion des sons graves. Avec une borne de connexion supplémentaire, une élévation des sons aigus de 2dB peut être sélectionnée. Dans le cas du double câblage, vous utilisez des câbles séparés pour acheminer les fréquences hautes et basses. La double amplification va un pas plus loin et utilise des amplificateurs de puissance séparés ainsi que des câbles séparés pour les fréquences hautes et basses. La double amplification peut en particulier apporter une légère amélioration supplémentaire de qualité dans la reproduction sonore. Pour les connexions conventionnelles, les ponts métalliques sont installés en usine de telle façon que le réglage +2dB des sons aigus est actif. Le pont peut être démonté en desserrant les bornes appropriées sur la position linéaire. (Fig. 2). Pour les fonctionnements Bi-wiring et Bi-amping, les bornes doivent être enlevées. La connexion au(x) amplificateur(s) est expliquée sur les figures 3 et 4. Le réglage approprié des sons aigus varie en fonction de la pièce d'écoute, de la position des haut-parleurs et bien sûr des préférences personnelles. Dans le cas de pièces qui amortissent les sons (par exemple avec des lourds meubles rembourrés et des rideaux), le réglage +2dB est conseillé.

HECO METAS 300, 500 ET 700 EN FONCTIONNEMENT STEREO

Dans la configuration idéale, les enceintes et l'emplacement d'écoute forment un triangle équilatéral. Lorsque l'enceinte gauche et l'enceinte droite sont situées à la même distance de l'emplacement d'écoute, les sons qu'elles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale naturelle et harmonieuse. Les enceintes doivent être entièrement visibles depuis l'emplacement d'écoute. Tout obstacle capable d'absorber ou de réfléchir le son déformera les sons. De plus, pendant le placement de vos enceintes, veuillez respecter les distances suivantes : Metas 500, 700: au moins à 20 cm de distance du mur arrière et au moins à 30 cm des murs latéraux, de manière à éviter un renforcement excessif des basses.

Metas 300: de même, les enceintes placées sur des étagères devraient être positionnées le plus loin possible de tout obstacle. Une distance d'au moins 10 cm des murs et objets sur les côtés latéraux et arrières devrait être respectée. De plus, les enceintes de sons aigus devraient être placées à hauteur d'écoute. Pour l'installation, il est conseillé d'utiliser les pointes fournies avec les enceintes. Ceciisole les enceintes de la surface d'appui et évite ainsi des effets de résonance déplaisants. Pour les enceintes, vous pouvez choisir entre les pointes métallisées et les pointes en caoutchouc dur. Pour les haut-parleurs d'étagère, vous utiliserez les pointes fournies en caoutchouc dur. Les pointes doivent être vissées dans les douilles filetées qui se situent au dessous de l'enceinte. Les enceintes HECO Metas peuvent être combinées de façon idéale avec le subwoofer (caisson de graves) actif Metas Sub 30A. Sur la figure 5, une façon de faire vos branchements estreprésentée. Veuillez s'il vous plait suivre les instructions d'utilisation du subwoofer et de votre amplificateur. HECO METAS 300, 500 ET 700 COMME HAUT-PARLEUR FRONTAL OU ARRIERE Les haut-parleurs doivent être placés à gauche et à droite de la télévision, si possible à la même distance et à hauteur d'écoute. Les haut-parleurs arrières doivent être placés à gauche et à droite, sur les côtés, ou encore mieux derrière la position d'écoute, ou légèrement au-dessus. Metas 300: Pendant l'installation du récepteur AV, la fréquence de recouvrement des canaux frontaux et arrières devrait être positionnée, si possible, sur environ 80 Hz. Pour le reste, les conseils donnés dans le chapitre précédent sont valables.

Le haut-parleur central Metas Center 2 est réglé de façon optimale optiquement et acoustiquement pour le reste des modèles de la série Metas. Le haut-parleur doit être directement installé sur ou sous la télévision. Pour le reste veuillez aussi s'il vous plait suivre les conseils généraux donnés dans les chapitres précédents.

Le subwoofer actif Metas Sub 30A est réglé de façon optimale optiquement et acoustiquement pour le reste des haut-parleurs de la série Metas. Veuillez s'il vous plait suivre les conseils donnés séparément dans le manuel d'utilisation qui estfourni avec ce produit.

BRANCHEMENT A UN RECEPTEUR AV

Sur les figures 6 et 7, deux façons de brancher le récepteur AV sont représentées: Figure 6: Récepteur AV sans sortie subwoofer Figure 7: Récepteur AV avec sortie subwoofer

COMMENT ÉVITER D'ENDOMMAGER VOS ENCEINTES

Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale - c'est-à-dire lorsque la sortie de l'amplificateur est ,linéaire". Si vous poussez les commandes de graves et d'aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes! Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison esttrès simple: des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants ; cette surcharge provoque des distorsions mesurables etaudibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre. Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

Les amplificateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée - et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux. SPECIFICATIONS TECHNIQUES Metas 700 Type : enceinte bass reflex à 3 voies Puissance nominale : 180 / 300 W Impédance : 4-80Ohms Bande passante : 25 - 42000 Hz Puissance recommandée en sortie de l’amplificateur: 30 - 300 W Efficacité (1W/ 1m): 91 dB Dimensions (LxHxP): 230 x 1100 x 340 mm Accessoires : Pointes métalliques Metas 300 Type : enceinte bass reflex à 2 voies Puissance nominale : 90/150 W Impédance : 4-80Ohms Bande passante : 32 - 42000 Hz Puissance recommandée en sortie de l’amplificateur: 30 - 150 W Efficacité (1W/ 1m): 90 dB Dimensions (LxHxP): 228 x 350 x 315 mm Metas 500 enceinte bass reflex à 2 1/2 voies 160 / 280 W 4-80Ohms

ÉATAERE HR HEPE : HAE : AVÉ-AUA: RNRAGEE : HET 27H : BEC) : HA (WxHxD) : FH : CETTE

@\ ©:,0 Ÿ \ HEÆ0 / y \ À =, 0110; roms —| o o à © © à A = = FF \

4. Consul your authorized dealer first if guarantee service is needed. Should it prove necessary to return the component to the factory, please insure that +the components packed in original factory packing in good condition «the quality control card has been filed out and enclosed with the component » your enclose your receipt as proof of purchase 5. Excluded from the guarantee are: + luminates + Wear parts + Shipping damages, either readily apparent or concealed (claims for such damages must be lodged immediately with forwarding agent, the railway express office or post office). » Scratches in cases, metal components, front panels, etc. (You must notfy your dealer directly of such defects within three days of purchase.) + Defects caused by incorrectinstallation or connection, by operation errors (see operating instructions), by overloading or by extemal force. + Equipments which have been repaired incorrecty or modified or where the case has been opened by persons otherthan us. »Consoquential damages to other equipments. + Reimbursement of cools, without our prior consent, when repairing damages by third parties D | roues nos écrans! Vouz avez bien choisi et êtes le propriétaire heureux d'un produit HECO. Les produits HECO ontune excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les HECO haut-parleurs et 2 ans de garantie surtous les amplificateurs HECO Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des dificulés avec votre appareil HECO veuilez tenir compte de ce qui suit: 1 La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire. 2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil

4. Lors d'une demande de garanti, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que: «l'appareil soit expédié dans son ermballage d'origine, » la carte de contrôle dûment remplie soit jointe, «le bon d'achat soit joint. 5. Ne sontpas compris dans la garantie: »Matériel d'eclairage Pièces d'usure +Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). -Des rayures sur le boitier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). + Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. *Appareils réparés non confomément ou modifiés et qui ont été ouverts parune personne autre que nous. + Dommages ultérieurs à d'autres appareils. Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
