MANUAL DE USUARIO MIRABILIA FALMEC
MANUAL DE INSTRUCCIONES
Ha comprado una campana extractora de prestigio y calidad segura. Para que pueda tener las mejores prestaciones, le sugerimos seguir con atención las instrucciones contenidas en este manual para el uso y el mantenimiento. Para poder adquirir los filtros de recambio de carbón activo, utilice el cupón adjunto a la cubierta.
Ha adquirido un aparato de alta calidad y seguro. Para que ofrezca los mejores resultados, le recomendamos seguir atentamente las instrucciones de uso y mantenimiento que encontrará en esta edición. Además, para solicitar los filtros de repuesto de carbón activado, utilice el cupón especial que encontrará adjunto a la cubierta.
Estimados señores:
¡Felicidades!

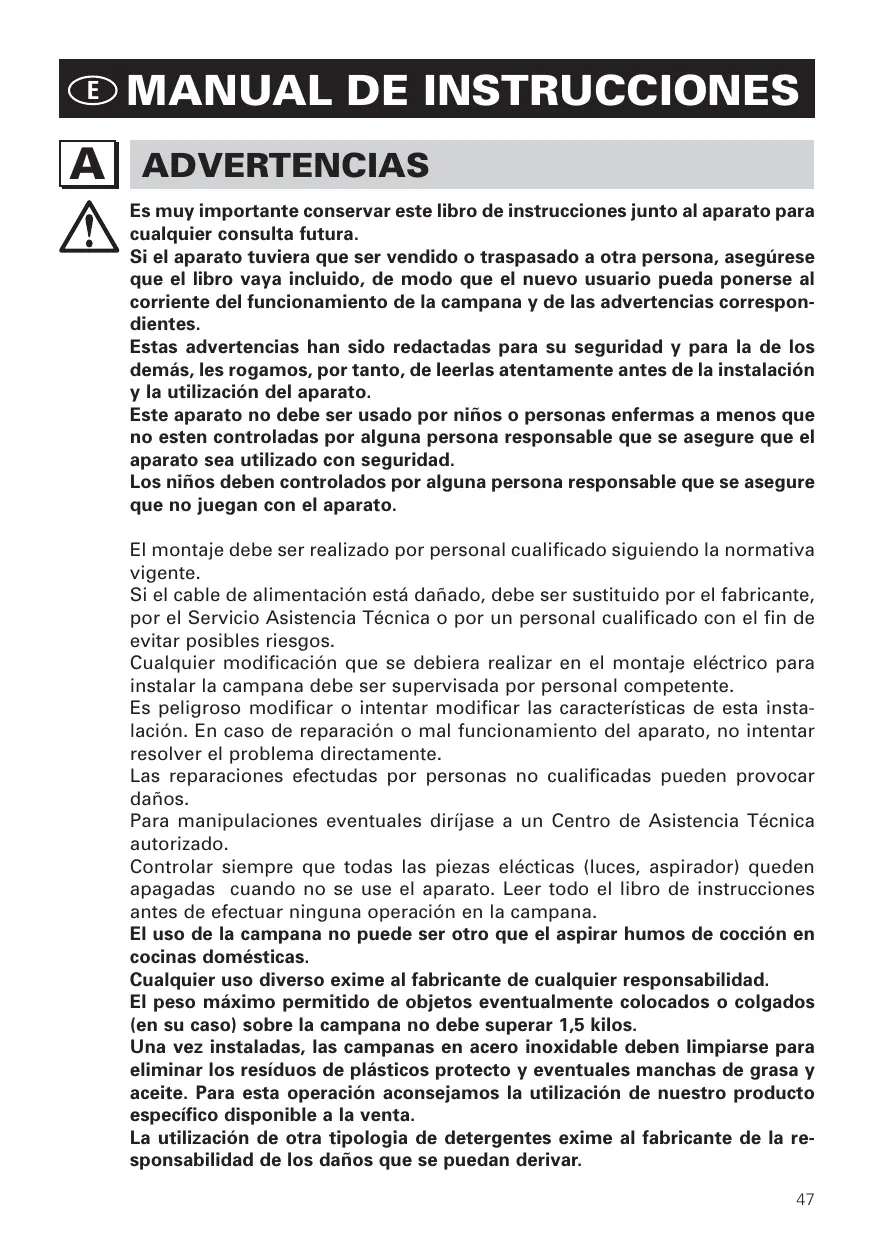

Es muy importante conservar este libro de instrucciones junto al aparato para cualquier consulta futura.
Si el aparato tuviera que ser vendido o traspasado a otra persona, asegúrese de que el libro vaya incluido, de modo que el nuevo usuario pueda ponerse al corriente del funcionamiento de la campana y de las advertencias correspondientes.
Estas advertencias han sido redactadas para su seguridad y para la de los demás. Les rogamos, por tanto, que las lean atentamente antes de la instalación y la utilización del aparato.
Este aparato no debe ser utilizado por niños o personas enfermas a menos que estén controladas por una persona responsable que se asegure de que el aparato sea utilizado con seguridad.
Los niños deben ser controlados por una persona responsable que se asegure de que no juegan con el aparato.
El montaje debe ser realizado por personal cualificado siguiendo la normativa vigente.
Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por el Servicio de Asistencia Técnica o por personal cualificado con el fin de evitar posibles riesgos.
Cualquier modificación que se deba realizar en el montaje eléctrico para instalar la campana debe ser supervisada por personal competente.
Es peligroso modificar o intentar modificar las características de esta instalación. En caso de reparación o mal funcionamiento del aparato, no intente resolver el problema directamente.
Las reparaciones efectuadas por personas no cualificadas podrán provocar daños.
Para manipulaciones eventuales, diríjase a un Centro de Asistencia Técnica autorizado.
Controle siempre que todas las piezas eléctricas (luces, aspirador) queden apagadas cuando no se use el aparato. Lea todo el libro de instrucciones antes de efectuar ninguna operación en la campana.
El uso de la campana no puede ser otro que el de aspirar humos de cocción en cocinas domésticas.
Cualquier uso diverso exime al fabricante de toda responsabilidad.
El peso máximo permitido de objetos eventualmente colocados o colgados (en su caso) sobre la campana no debe superar 1,5 kilos.
Una vez instaladas, las campanas en acero inoxidable deben limpiarse para eliminar los residuos de plásticos protectores y eventuales manchas de grasa y aceite. Para esta operación aconsejamos la utilización de nuestro producto específico disponible a la venta.
La realización con otro tipo de detergentes exime al fabricante de la responsabilidad de los daños que se puedan derivar.
Los datos técnicos del electrodoméstico están contenidos en las placas, situadas en la parte inferior de la campana extractora.
INSTALACIÓN
(Parte reservada exclusivamente a personas cualificadas).
Distancia mínima: distancia entre la superficie del soporte de los recipientes de cocción y la parte más inferior de la campana. Si la campana se coloca encima de un aparato de gas, esta distancia debe ser como mínimo 65 cm (ver fig. C1/C2). Si las instrucciones de la placa de cocción a gas especifican una distancia mayor, se debe tener en cuenta.
En la versión aspirante, el tubo de salida de los humos debe tener un diámetro no inferior al del empalme de la campana extractora (ver fig. C1). En los tramos horizontales, el tubo debe presentar una leve inclinación (del 10% aproximadamente) hacia arriba para transportar fácilmente el aire hacia el exterior del ambiente.
Reducir las curvas al mínimo, verificar que los tubos tengan una longitud mínima indispensable.
Respetar la normativa vigente sobre salida de humos al exterior.
En caso de usar a la vez otros utensilios (calefacción, estufas, chimeneas, etc.) alimentados a gas o con otros combustibles, proveer al local de una ventilación adecuada de aspiración de humos, según la normativa vigente.
Instrucciones de montaje de la campana: punto "O".
CONEXIÓN ELÉCTRICA
(Parte reservada exclusivamente a personas cualificadas).
¡ATENCIÓN!
Antes de efectuar cualquier operación en el interior de la campana extractora, desenchufe el aparato de la red eléctrica.
Asegúrese de no desconectar o dañar los hilos eléctricos en el interior de la campana extractora; si se producen estas circunstancias, póngase en contacto con el centro de asistencia más cercano. Para la conexión eléctrica, solicite la intervención de personal cualificado.
Debe efectuar la conexión en conformidad con las disposiciones de ley en vigor. Controle que la válvula de sobrepresión y la instalación eléctrica puedan soportar la energía del aparato (véase la placa de las características técnicas en el punto B). Algunos tipos de aparatos pueden equiparse con un cable sin clavija; en este caso, use un tipo de clavija «normalizado», teniendo en consideración que:
- debe encontrar el hilo amarillo – verde para la puesta a tierra.
- debe utilizar el hilo azul para el neutro.
- debe utilizar el hilo marrón para la fase; el cable no debe entrar en contacto con partes calientes con temperaturas superiores a los 70°C.
- monte en el cable de alimentación un enchufe apto para la energía que debe
conectar a una clavija de seguridad adecuada.
El cable de tierra amarillo / verde no debe ser interrumpido por el interruptor. Antes de proceder a la conexión, controle que:
- la tensión de alimentación corresponda a la indicada en la placa de las características técnicas.
- la toma de tierra sea correcta y funcione.
- El equipo de suministro está equipado con una conexión de tierra eficaz según las normas en vigor.
- La toma o el interruptor omnipolar usados sean fácilmente accesibles con la instrumentación instalada.
El fabricante declina cualquier responsabilidad en caso de no respetar las normas para la prevención de accidentes.
En esta versión, los humos y los vapores de la cocina son transportados hacia el exterior mediante un tubo de salida.
El tubo de salida que sobresale por la parte superior de la campana extractora debe estar acoplado a un tubo que conduce los humos y los vapores hacia una salida exterior. En esta versión, quite los filtros de carbón activo, si presentes, para la extracción; consulte las instrucciones facilitadas en el punto F. Cuando la campana extractora de cocina se utilice contemporáneamente con otros aparatos que emplean gas u otros combustibles, el local debe disponer de una ventilación suficiente.
Indicación para Alemania:
Si la campana y los aparatos alimentarios con energía distinta a la eléctrica están en funcionamiento bajo el control de la local, la presión no debe superar los 4 Pa (4x10-5 bar).
En esta versión, el aire pasa a través de los filtros de carbón activo para ser purificado y reciclado en el ambiente de la cocina.
Controle que los filtros de carbón activo estén montados en el motor; en caso contrario, deben montarlos siguiendo las instrucciones del punto H.
Si la campana está preparada para versión filtrante, quite la válvula antirretorno montada en la salida del motor.
Para obtener el mejor rendimiento, le aconsejamos usar la tercera velocidad en presencia de fuertes olores y vapores, la segunda velocidad para condiciones normales y la primera velocidad para mantener el aire limpio con bajos consumos de energía eléctrica. Le aconsejamos encender la campana extractora cuando empiece a cocinar y no apagarla hasta la desaparición de los olores.
1. BOTONERA ELECTRÓNICA
Pulsador de la luz
Pulsando la tecla se reduce la velocidad del motor
La velocidad 1, 2 y 3 se visualiza en el número de LED encendido, excluyendo el LED de la luz y del temporizador.
Pulsador +
Pulsando la tecla se aumenta la velocidad del motor
La velocidad 1, 2 y 3 se visualiza en el número de LED encendido, excluyendo el LED de la luz y del temporizador (en la versión a 4ª velocidad, el pulsador + presenta una luz intermitente. La 4ª velocidad o intensiva se temporiza y después de 15 minutos aproximadamente, el motor pasa automáticamente a 3ª velocidad.
Pulsador de modalidad
Función: encendido y apagado del motor de la campana.
La función velocidad deseada permite arrancar el motor con la última velocidad seleccionada antes del apagado anterior.
Opcional: versión con telemando (sólo disponible en todas las versiones).
ADVERTENCIAS:
Posicionar el aparato lejos de fuentes electromagnéticas que podrían interferir con la electrónica de la campana.
Distancia máxima de funcionamiento de 5 metros. Esta distancia puede variar en defecto en función de las interferencias electromagnéticas de otros aparatos.
Luz pulsador del telemando: ON/OFF
Pulsador - y + disminución/incremento velocidad (para arrancar el motor), pulsar indiferentemente pulsador + o -
Pulsador timer: ver instrucciones a continuación
Pulsador del temporizador y de saturación de los filtros
Esta función permite el apagado automático de la campana después de 15 minutos de funcionamiento a la velocidad seleccionada anteriormente (pulsador con luz parpadeante). Después de 30 horas de funcionamiento, el pulsador se ilumina y suena una alarma. Para desactivar la alarma, pulsar el pulsador durante algunos segundos hasta que la luz roja se apague. A continuación, pare la campana y vuelva a ponerla en marcha para comprobar que la alarma ha quedado anulada.
2. DIMMER
En el fondo de la campana está situado un regulador (dimmer) de intensidad luminosa para las luces de ambiente.
a) Dimmer de pomo: girar el pomo en sentido horario para aumentar la intensidad luminosa o en sentido antihorario, para reducirla. Para apagar completamente la luz, girar en sentido antihorario hasta escuchar el "clic" de OFF. Repetir la operación en sentido inverso para la posición ON. b) Dimmer de soft touch: mantener la tecla presionada para aumentar o reducir la intensidad luminosa. c) Dimmer con funciones integradas en el teclado: con el motor apagado, presionando de manera prolongada la tecla luz (3 segundos) del teclado, se accede a la modalidad modificar intensidad de luz de atmósfera (lámparas incandescentes). Interviniendo en las teclas + y - se regula la intensidad de la luz. Con el motor encendido, si se presiona de manera prolongada la tecla, se enciende o se apaga la luz de atmósfera.
Para reemplazar la lámpara de incandescencia:
1) asegurarse de que la campana está desconectada de la red eléctrica; 2) quitar los cristales decorativos (ver secc. O); 3) reemplazar la bombilla por una del mismo modelo de la original (máx. 25W); 4) montar nuevamente los cristales (ver fig. O5).

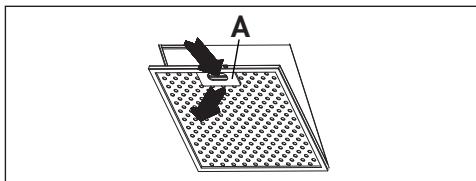

1. Filtros METÁLICOS
Abrir el panel (ver. Fig. H3). Para sustituir el filtro metálico antigrasa apretar en la manilla A.

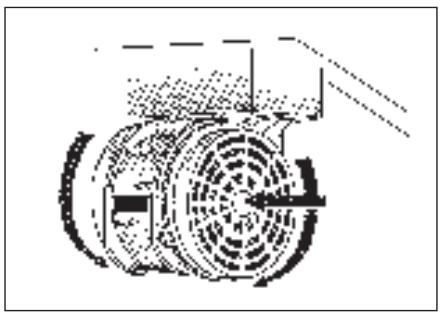

2. FILTROS DE CARBÓN ACTIVO
Para sustituir el filtro de carbono proceder de la siguiente forma: saque el filtro metálico como se indica arriba. De este modo se accede fácilmente a los 2 filtros que están sujetos a los lados, derecho e izquierdo del motor. Para el montaje ver figura. Para pedir los nuevos filtros, use el cupón adjunto al libreto o diríjase al distribuidor.
3. PANEL DESPRENDIBLE
Para quitar el panel seguir las instrucciones fig. H3.
ILUMINACIÓN MONTAJE Y SUSTITUCIÓN
FARO
Para sustituir la lámpara halógena cuadrada:
a) Asegurar que el aparato está desconectado de la red eléctrica. b) Abrir completamente la ventanilla hasta un ángulo de 90° (ver figura), y presionar en PUSH. c) Sustituir la lámpara por una similar (dicroica máx. 20 W, 12 Volt, conexión G4). d) Cerrar la ventanilla. Si la ventanilla no se cierra correctamente, repetir la operación del punto B).
Un mantenimiento constante garantiza un buen funcionamiento y un buen rendimiento a lo largo del tiempo. Preste una atención especial a los filtros metálicos antigrasa y a los filtros de carbón activo; en efecto, la limpieza frecuente de los filtros y de sus soportes garantiza que no se acumulen grasas, que son peligrosas por el riesgo de incendio, en la campana extractora.
1. FILTROS ANTIGRASA METÁLICOS
Su función es retener las partículas grasas en suspensión, por lo tanto le aconsejamos lavarlos mensualmente en agua caliente y detergente, sin plegarlos. Espere hasta que estén perfectamente secos para remontarlos. Para las operaciones de desmontaje - montaje, le rogamos consultar las instrucciones facilitadas en el punto H1. Le recomendamos efectuar esta operación con una frecuencia constante.
2. FILTROS DE CARBÓN ACTIVO
Su función es retener los olores presentes en el flujo del aire que pasa por ellos. El aire depurado, mediante sucesivos pasajes a través de los filtros, retorna al ambiente de la cocina. Los filtros de carbón activo no pueden lavarse y deben sustituirse en media cada 3 - 4 meses (depende también del uso). Para la sustitución de los filtros de carbón activo, siga las instrucciones facilitadas en el punto F.
3. LIMPIEZA EXTERIOR
En el caso de material con tratamiento antihuellas (FASTEEL), la limpieza se debe efectuar solo con agua y jabón neutro, utilizando un paño suave, siendo importante enjuagar y secar bien. No se deben utilizar productos que contengan sustancias abrasivas, paños con superficies ásperas o paños que se adquieren en el comercio para la limpieza del acero. La utilización de sustancias abrasivas o paños ásperos dañarán irreparablemente el tratamiento superficial del acero.
La consecuencia directa de no respetar estas indicaciones será el deterioro irreversible de la superficie del acero. Estas indicaciones deben conservarse junto al libro de instrucciones de la campana.
El fabricante declina cualquier responsabilidad en el caso de no respetarse estas instrucciones.
4. LIMPIEZA INTERIOR
Se prohíbe limpiar las partes eléctricas o las partes relativas al motor del interior de la campana extractora, con líquidos o solventes.
No use productos que contengan sustancias abrasivas. Realice todas estas operaciones desenchufando previamente el aparato de la red eléctrica.
SEGURIDAD ADVERTENCIAS
La instalación eléctrica está equipada con toma de tierra de acuerdo con las normas internacionales de seguridad y conforme a la normativa europea de compatibilidad electromagnética.
No conectar el aparato a conductos de salida de humos derivados de combustión (calefacción, chimeneas, etc.). Verificar que la tensión de la red eléctrica corresponde a la que indica la etiqueta localizada en el interior de la campana. La distancia mínima de seguridad desde la encimera a la campana debe ser de al menos 65 cm.
No cocinar a fuego "abierto" bajo la campana. Controlar las freidoras durante su uso, el aceite recalentado puede incendiarse.
Asegurar que haya una ventilación adecuada en la estancia si la campana se utiliza junto con otros aparatos que usen combustión a gas u otros.
No encender fuego abierto bajo la campana.
No conectar el aparato a conductos de salida de humos derivados de la combustión (calefacción, chimeneas, etc.).
Asegúrese de que se cumple la normativa vigente sobre salida de humos al exterior del local antes del uso de la campana.
Antes de proceder a cualquier operación de limpieza o mantenimiento, apagar el aparato desenchufándolo o accionando el interruptor general. El fabricante declina cualquier responsabilidad por eventuales daños que pudieran, directa
o indirectamente, ser causados a personas, cosas o animales domésticos derivados de la omisión de las prescripciones indicadas en el libro de instrucciones adjunto y concernientes especialmente a las indicaciones en tema de instalación, uso y mantenimiento del aparato.
GARANTÍA
El nuevo instrumento está cubierto por una garantía. Recurrir al distribuidor.
El fabricante no responde por las posibles inexactitudes, imputables a errores de imprenta o de transcripción, contenidas en este manual. Se reserva el derecho de poder aplicar a los propios productos aquellas modificaciones que considere necesarias o útiles, sin perjudicar las características esenciales de funcionalidad y de seguridad.
MONTAJE CAMPANA
O1 - MONTAJE MIRABILIA PARED
Fase 1
- Apoyar sobre la pared la barra de soporte (A-Fig. O1) a una altura, parte del plano de cocción, determinada por la suma de las cotas X + 300 mm.
- Controlar la alineación horizontal con un nivel de burbuja y marcar 2 puntos de perforación en los extremos de la barra.
- Perforar, introducir 2 tacos de expansión Ø 8 mm, y fijar la barra con los tornillos correspondientes.
Fase 2
- Enganchar la campana a la barra de soporte (Fig. O2).
- Regular la alineación de la campana mediante los tornillos de los ganchos: El tornillo superior (B) regula la distancia respecto de la pared y el inferior (C), el deslizamiento vertical.
Fase 3
- Para que la campana no se desenganche debido a una presión realizada de abajo hacia arriba, fijarla a la pared con los soportes suministrados (fig. O3).
- Introducir en el racor (D) el tubo (E).
Fase 4
- Introducir en el elemento (G) el prolongador (H).
- Una vez encontrada la posición óptima, fijar el prolongador a la chimenea mediante los tornillos (V1) suministrados.
- Fijar el conjunto chimenea + prolongador a la campana mediante los 6 tornillos V2. - Realizar el montaje de los cristales en la campana (fig. O5).
O2 - MONTAJE MIRABILIA ISLA 67
Fase 1
- Determinar la altura (H1=65) deseada para el posicionamiento de la campana.
- Deslizar los bastidores (C) y (C1) hasta obtener la altura deseada (H2) y posteriormente fijarlos con 8 tornillos (V2) autorroscantes (Fig. O6).
Fase 2
- Introducir el prolongador en la chimenea (Fig. O6).
- En caso de versión extractor: determinar la altura óptima del tubo rígido o flexible de descarga de humos y conectarlo al racor del motor.
Fase 3
- Levantar la campana sujetándola con los 4 tornillos métricos M5 (V4) previamente enroscados al bastidor (centrar los orificios Ø11 en la ranura del intersticio y desplazarla lateralmente) (Fig. O7a).
- Apretar definitivamente los 4 tornillos M5 (V4) (Fig. O7b).
- Realizar la conexión del tubo al racor del orificio de descarga en el techo (en caso de versión extractor).
- Realizar la conexión eléctrica solo después de haber desconectado la alimentación eléctrica.
- Fijar el prolongador al bastidor mediante los 4 tornillos métricos M4 (V3), (Fig. 8).
- Utilizar los elementos de soporte del prolongador (A) (Fig. 9) sólo en caso de que no se use el bastidor superior, o bien en caso de que haya un falso techo. -Realizar el montaje de los cristales en la campana (fig. O5)
O3 - MONTAJE MIRABILIA ISLA 85/ISLA 67 CENTRAL CHIMNEY
Fase 1
- Determinar la altura (H1=65) requerida para la colocación de la campana.
- Deslizar los bastidores (C) y (C1) hasta que se consiga la altura requerida (H2), sucesivamente fijarlos con 4 tornillos (V2) autorroscantes (Fig.1a).
- Fijar el bastidor (C) en el techo utilizando 8 tacos fischer de Ø 8 y los tornillos correspondientes (V1) (Fig.1b).
Fase 2
- Introducir el elemento de prolongación en la chimenea y sujetarlos entre sí con papel adhesivo (Fig. 2).
- Fijar el conjunto chimenea-elemento de prolongación (D + E) en el bastidor (C) por medio de los 4 tornillos métricos M4 (V3) introducidos en los agujeros existentes pero sin apretarlos definitivamente (Fig. 2).
- En caso de versión extractor: determinar la altura óptima del tubo rígido o flexible para la evacuación de los humos (F) y empalmarlo al racor del motor.
Fase 3
- Levantar la campana sujetándola en los 4 tornillos métricos M5 (V4) previamente enroscados en el bastidor (C) (centrar los agujeros Ø11 respecto al orificio ovalado del intersticio y desplazarla lateralmente) (Fig. 3a).
- Apretar definitivamente los 4 tornillos M5 (V4) (Fig. 3b).
- Quitar el papel adhesivo (Fig. 3c), SACAR los 4 tornillos métricos M4 (V3) enroscados con anterioridad en el bastidor (Fig. 3d) y deslizar hacia abajo el
conjunto chimenea-elemento de prolongación (Fig. 3e).
- Empalmar el tubo al racor del orificio de evacuación en el techo (en caso de versión extractor) (Fig. 3f).
- Realizar la conexión eléctrica solo después de haber desconectado la alimentación eléctrica.
- Fijar el elemento de prolongación en el bastidor (C) por medio de los 4 tornillos métricos M4 (V3), sin apretarlos definitivamente (Fig. 3q).
- Fijar definitivamente el elemento de prolongación en el bastidor (C) apretando los 4 tornillos métricos M4 (V3).
- Sujetar la chimenea por medio de 2 tornillos autorroscantes (V5) (Fig. 3i).
- Utilizar los soportes del elemento de prolongación (A) (Fig. 2) sólo si no se usa el bastidor superior, o también en caso de falso techo.
Realizar el montaje de los cristales en la campana (fig. O5).
