| Portata d'aria massima | 800 m³/h |
| Pressione statica | 460 Pa |
| Consumo elettrico massimo | 280 W |
| Classe energetica | B |
| Numero di velocità | 4 |
| Tipo di aspirazione | Perimetrale |
| Illuminazione | LED ambiente e pannello |
| Filtro antigrasso | Metallico rimovibile e lavabile |
| Filtro a carbone | Incluso (modalità ricircolo) |
| Indicatore di saturazione dei filtri | Sì |
| Spegnimento ritardato | Sì |
| Modalità di funzionamento | Estrazione o ricircolo |
| Installazione | A parete o isola |
| Distanza minima sopra i fuochi | 65 cm |
| Comando | Pannello elettronico |
| Marca | Falmec |
| Gamma | Mirabilia |
Domande frequenti - MIRABILIA FALMEC
- Cometa, Elektra, Fenice, Groove, Maia, Manhattan
- Margherita, Moonlight, New York, Penelope, Pharo
- Platinum, Torcello, Venezia, Zebra
Domande degli utenti su MIRABILIA FALMEC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale MIRABILIA - FALMEC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MIRABILIA del marchio FALMEC.
MANUALE UTENTE MIRABILIA FALMEC
Gentile Signora/Signore, congratulazioni!
Lei ha acquistato una cappa di prestigio e di sicura qualità. Perché Lei possa ottenere le migliorari prestazioni, Le suggeriamo di seguire conattenzione le istruzioni per l'uso e manutenzione che troverà in quello libretto; inoltre, per ordinare i filtri di ricambio al carbone attivo utilizzizi l'apposto tagliando che troverà allegato alla copertina.

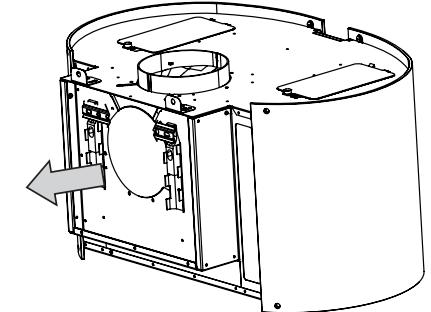

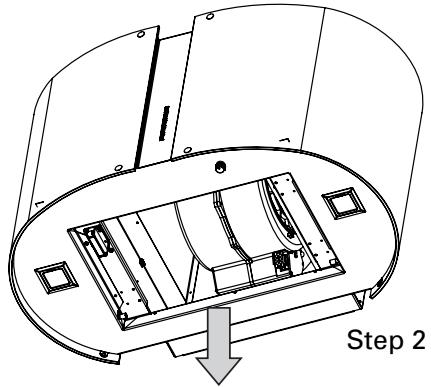

Predisposizione solo per versione con evacuazione posteriore Only for back outlet version

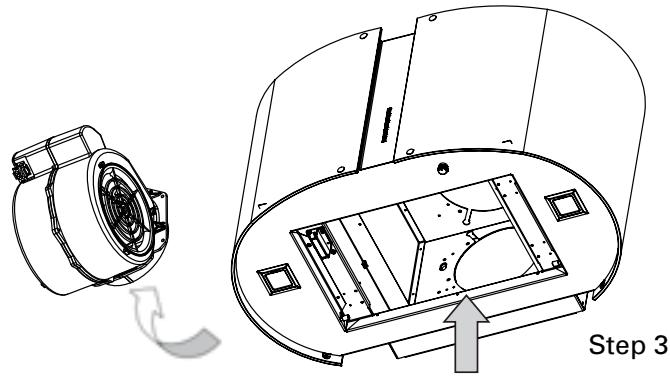

Step 1

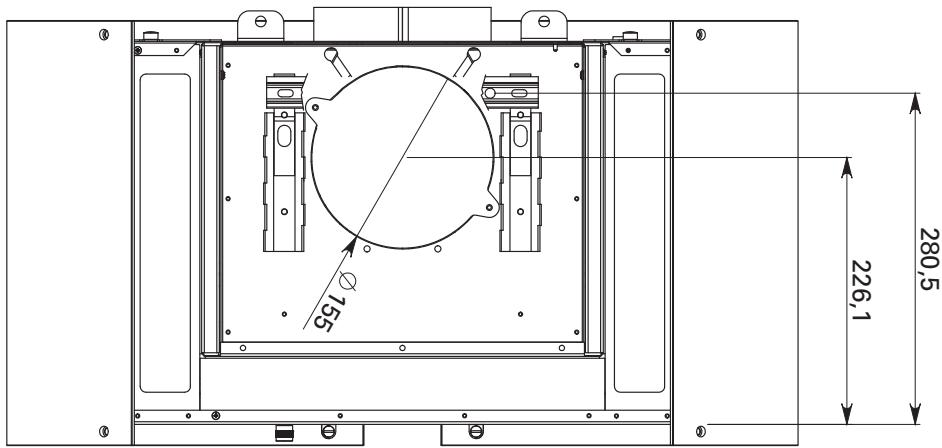

Vista posteriori Mirabilia Wall / Rear view Mirabilia Wall

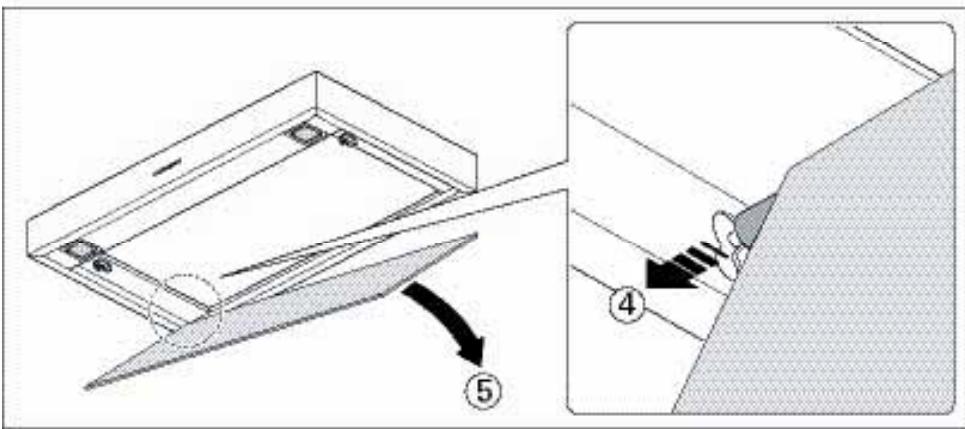

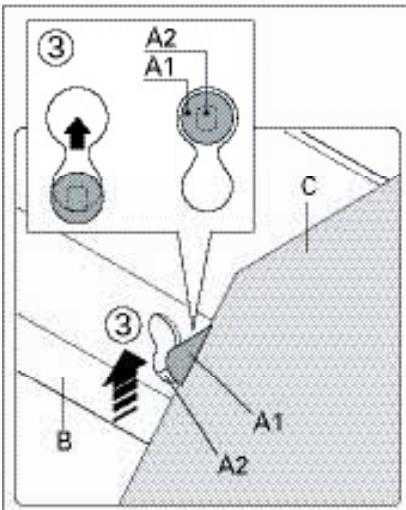

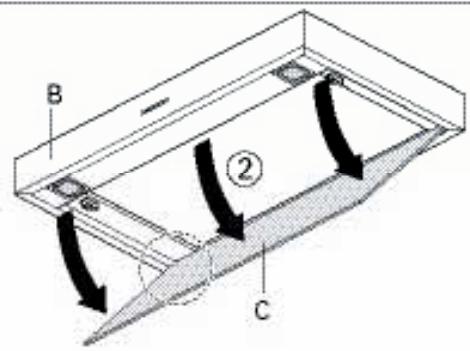

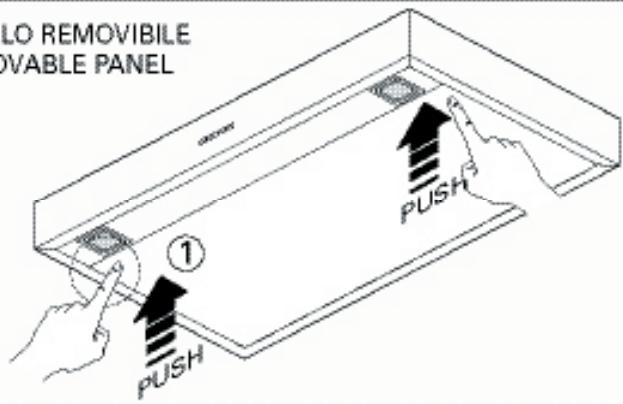

ISTRUZIONI PER PANNELLO REMOVIBLE INSTRUCTION FOR REMOVABLE PANEL
Fig. H3
MIRABILIA PARETE/WALL
Fig. 04
Fig. 03

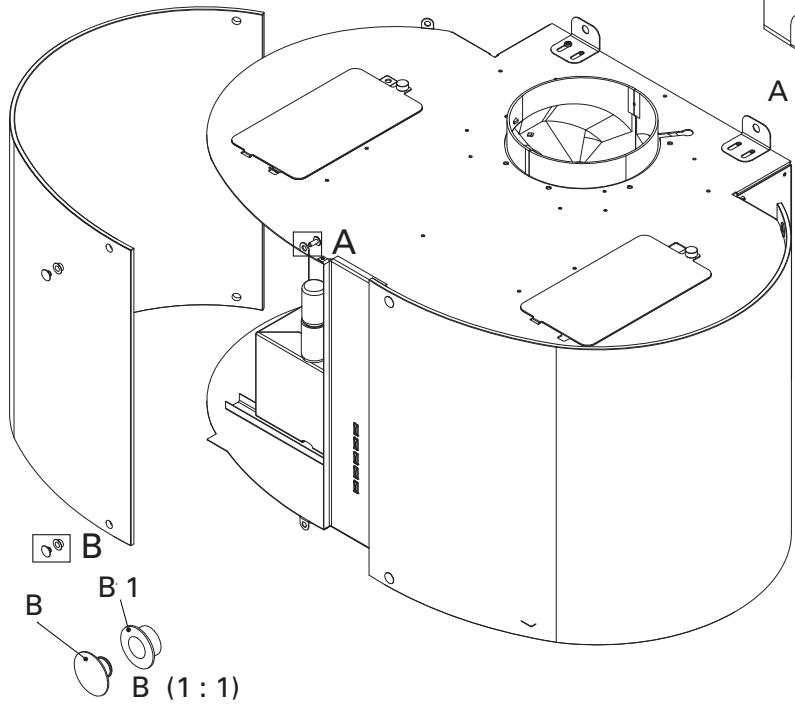

ISTRUZIONI MONTAGGIO/SMONTAGGIO VETRIMOUNTING INSTRUCTIONS FOR THE GLASSES
MIRABILIA 67 - MIRABILIA 97
ISOLA/ISLAND 67
ISOLA/ISLAND 67 CENTRAL CHIMNEY
A (1:1)
MIRABILIA ISOLA/ISLAND 85
Fig. 05
MIRABILIA ISOLA/ISLAND 67
Fig. 07
Fig. 08
MIRABILIA ISOLA/ISLAND 85 ISOLA/ISLAND 67 CENTRAL CHIMNEY
Fig. 1
$$ \mathrm {H} 1 = 6 5 0 \mathrm {m m} (2 5, 6 ^ {\prime \prime}) $$
Fig. 2

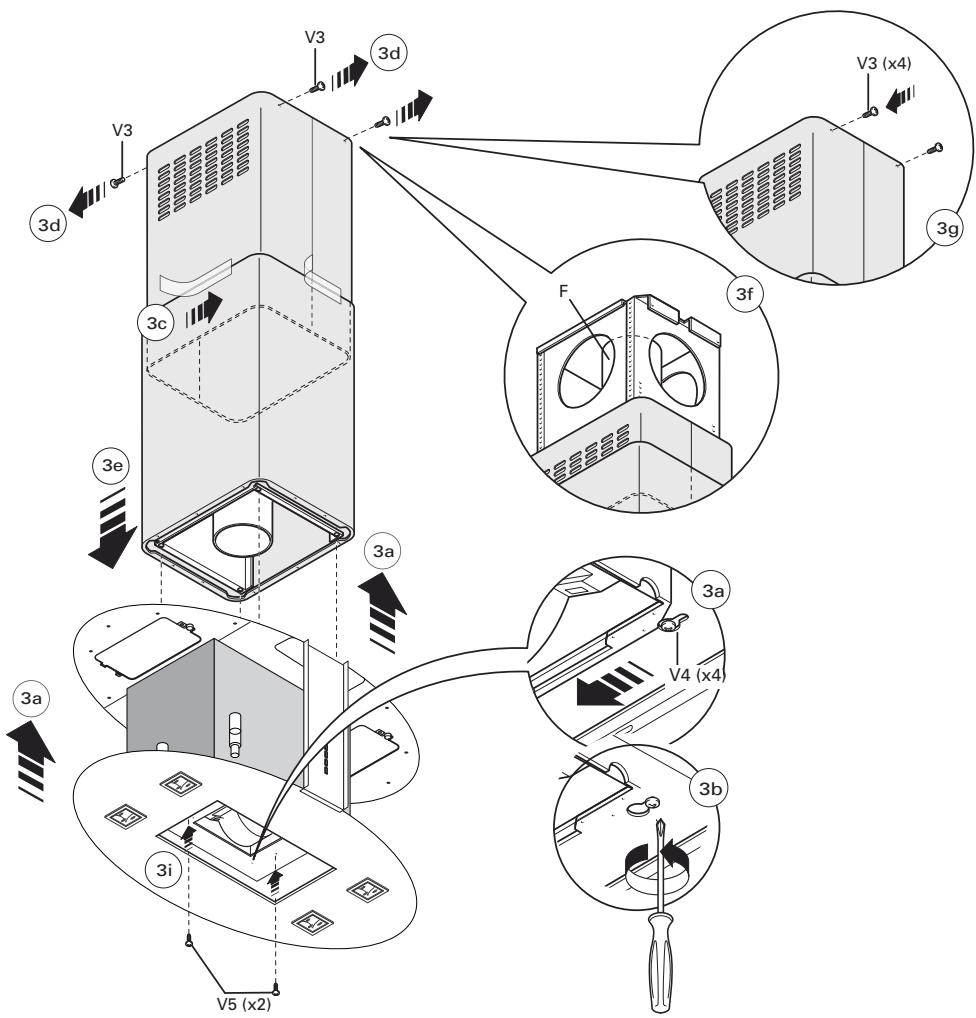

MIRABILIA ISOLA/ISLAND 85 - ISOLA/ISLAND 67 CENTRAL CHIMNEY
Fig. 3

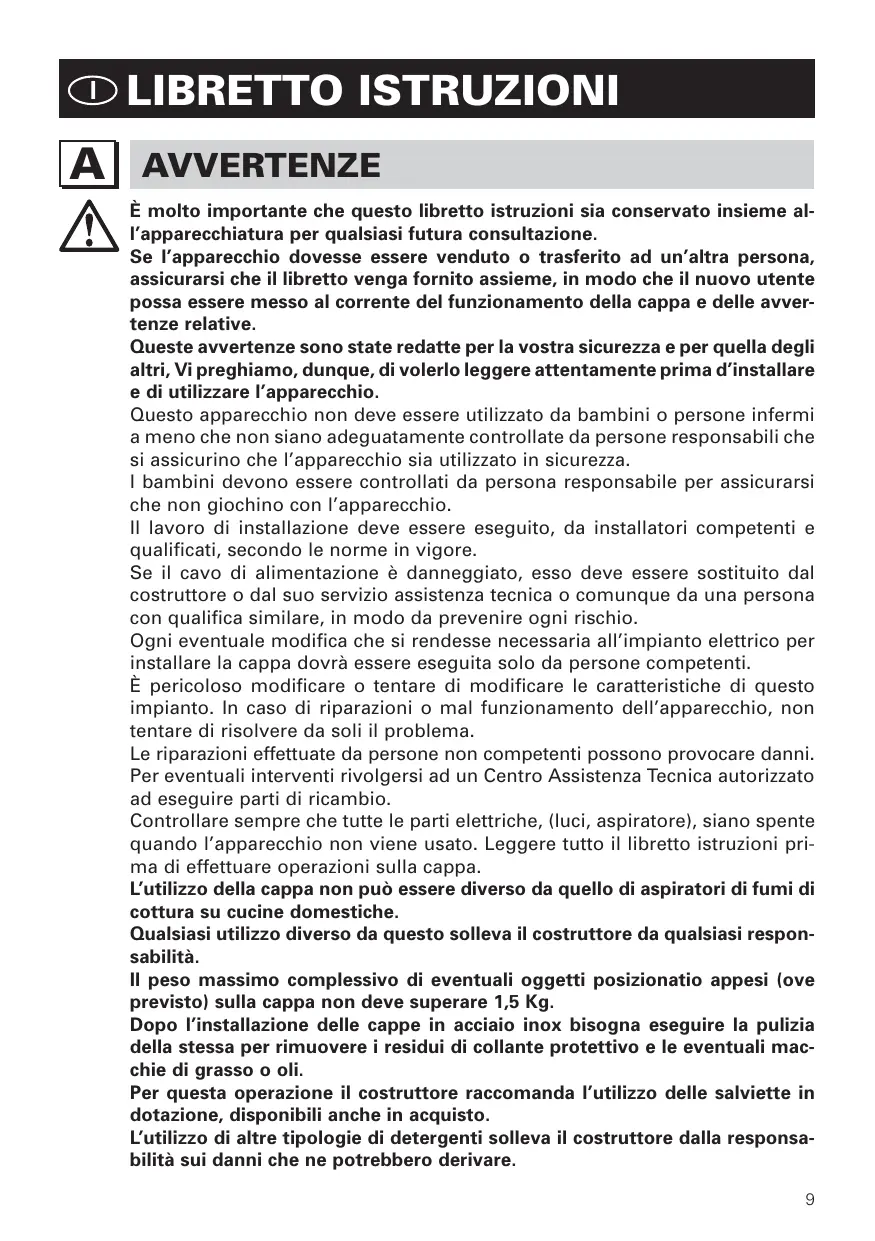

AVVERTENZE
È molto importante che questo libretto istruzioni sia conservato insieme al-l'apparecchiatura per qualsiasi futura consultrazione.
Se l'apparecchio dovesse essere venduto o trasferito ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essereMESSO al corrente del funzionamento della cappa e delle avver- tenze relative.
Queste avventenze sono state redatte per la vostra sicurezza e per quella agli altri, Vi preghiamo, dunque, di volerlo leggere attendamente prima d'installare e diutilizzare l'apparecchio.
Questo apparecchio non deve essere utilizzato da bambini o personi infermi a meno che non siano adeguatamente controllate da persona responsabili che si assicurino che l'apparecchio sia utilizzato in sicurezza.
I bambini devono essere controllati da persona responsabile per assicurarsi che non giochino con l'apparecchio.
Il lavoro di INSTALLazione deve essere eseguito, da installatori competenti e qualificati, secondo le norme in vigore.
Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenir agli rischio.
Ogni eventuale modifiche che si rendesse necessaria all'impianto elettrico per installare la cappa dovrà essere eseguita solo da persona competenti.
È pericoloso modificare o tentare di modificare le caratteristiche di quello impianto. In caso di riparazioni o mal funzionamento dell'apparecchio, non tentare di risolverve da soli il problema.
Le riparazioni effettuate da persona non competenti possono provocare danni. Per eventuali interventi rivolgersi ad un Centro Assistenza Tecnica autorizzato ad esquire parti di ricambio.
Controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente quando l'apparecchio non viene usato. Leggere tutto il libretto istruzioni prima di effettuare operazioni sulla cappa.
L'utilizzo della cappa non può essere diverso da quello di aspiratori di fumi di cottura su cucine domestiche.
Qualsiasi utilizzato diverso da questo solleva il costruttore da qualsiasi responsabilità.
Il peso massimo complessivo di eventuali oggetti posizionatio appesi (ove previsto) sulla cappa non deve superare 1,5 Kg.
Dopo l'installazione delle cappe in acciaio inox bisogna eseguire la pulizia della stessa per rimuovere i residui di collante protettivo e le eventuali macchie di grasso o oli.
Per questa operazione il costruttore raccomanda l'utilizzo delle salviette in dotazione, disponibili ancche in acquisto.
L'utilizzo di altre tipologie di detergenti solleva il costruttore alla responsabilità sui dati che ne potrebbero derivare.
I dati tecnici dell'elettrodomestico sono riportati su delle targhette, posizzionate all'interno della cappa.
INSTALLAZIONE
(parte riservata solo a persona qualificate per il montaggio della cappa)
La distanza minima: distanza fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina. Quando la cappa da cucina è posta su un appearechio a gas,但这a distanza deve essere almeno 65 cm (vedi figura C1/C2). Se le istruzioni del piano di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.
Nella versione aspirante il tubo di uscita dei fumi deve avere un diametro non inferire a quello del raccordo della cappa.
Nei tratti orizzontali il tubo delve ave una leggera inclinazione (10% circa) versus l'alto per convogliare l'aria all'esterno dell'ambiente.
Ridurre al minimo le curve, verificare che i tubi abbiano una lunghezza minima indispensableabile.
Rispettare le norme vigenti sullo scarico dell'aria all'esterno.
In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a gas o con altri combustibili, provvedere ad una adeguata ventilazione del locale in cui avviene l'aspirazione dei fumi, secondo le norme vigenti.
Istruzioni di montaggio: vedi sez. "O" del presente manuale.
ALLACCIAMENTO ELETTRICO
(parte riservata solo a persona qualificate per l'allacciamento)
ATTENZIONE!
Prima di effettuare qualsiasi operazione all'interno della cappa scollegare l'apparecchio alla rete elettrica.
Assicurarsi che non vengano scollegati o tagliati fili elettrici all'interno della cappa; nel caso si verifichino tali situazioni contattare il centro assistenza più vicino. Per l'allacciameto elettrico rivolgersi a personale qualificato.
Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore. Controllare che la valvola limitatrice e l'impianto elettrico possano sostortare il carico dell'apparecchio (vedere targhetto caratteristiche tecniche al punto B). Alcuni tipi di apparecchi possono essere dotati di cavo sulla spina; in quello caso, la spina da utilizzare deve essere dei tipo "normalizzato" tenendoconto che:
- il filo giallo-verde delve essere utilizzato per la messa a terra,
- il filo blu delve essere utilizzato per il neutro,
- il filo marrone deve essere utilizzato per la fase, il cavo non deve entrare in contatto con parti calde aventi temperature superiore a 70^ .
- montare sul cavo di alimentazione una spina adatta al carico e collegarla ad una adeguata spina di sicurezza.
Se un appearecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altri dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, le istruzioni devonoindicare che tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformmente alle regole di installation.
Il cavo di terra giallo/verde non deve essere interrotto dall'interruttore.
Prima di collegare l'apparecchio alla rete elettrica, controllare che:
- la tensione d'alimentazione corrisponda a quella indicata alla targhetta caratteristiche tecniche.
- la presa di terra sua corretta e funzionale.
- l'impiano di alimentazione sia munito di efficace collegamento di terra secondo le norme vigenti.
- la presa o l'interruttore omnipolare usati siano disponibile raggiungibili con l'apparecchiatura installata.
La casa costruttice declina agli responsabilità nel caso le norme di sicurezza non vengano rispetto.
CAPPA DI VERSIONE AD EVACUAZIONE ESTERNA (aspirante)
In esta versione i fumi e i vapori della cucina vengono convogliati verso l'esternoattraverso un tubo di scarico.
Il convogliatore di scarico che sporge sulla parte superiore della cappa de- ve essere collegato con un tubo che conduc i fumi e i vapori in una uscita esterna.
In esta versione vanno tolv i filtri al carbone attivo se esistenti; per l'estrazione vedere istruzioni al punto F. Quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparetti che impiegano gas o altri combustibili, il locale deve disporre di sufficiente ventilazione secondo le norme vigenti.
Deviazione per la Germania:
Quando la cappa da cucina e appearecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).
CAPPA DI VERSIONE A RICICLO INTERNO (filtrante)
In questa versione l'aria passaattraverso i filtri di carbone attivo per essere purificata e viene riciclata nell'ambiente cucina.
Controllare che i filtri al carbone attivo siano montati sul motore, in caso negativo applicarli comeindicato nelle istruzioni al punto H.
Se la cappa viene predisposta in versione filtrante rimuovere la valvola di non ritorno montata sul raccordo di uscita del motore.
Per il miglior rendimento si consiglia di utilizzare la terza velocità in presenza di forti odori e vapori, la seconda velocità nelle condizioni normali, la prima velocità per mantenere l'aria pulita con bassi consumi di energia elettrica. Si consiglia di mettere in funzione la cappa quando si inizia a cuocere e manteneria in funzione fino alla scomparsa degli odori.
FUNZIONAMENTO
1. PULSANTIERA ELETTRONICA
Pulsante luce
- ON: luce accesa (pulsante illuminato);
OFF: luce spenta;
Pulsante -
Premendo il tasting si riduce la velocità del motore.
La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e timer.
Pulsante +
Premendo il tasto si incrementa la velocità del motore.
La velocità 1,2 e 3 è visualizzata dal n° di led accesi escluso led luce e ti-mer.
(Nella versione a 4 velocità il tasto + presente una luce intermittente. La 4^ velocità o intensiva è temporizzata e dopo circa 15 minuti il motore passa automaticamente in 3^ velocità).
Pulsante modalità
Funzione: accensione e spegnimento motore cappa.
La funzione velocità desiderata permette di avviare il motore con l'ultima velocità selezionata prima del precedente spegnimento.
Optional: versione con radiocommando (disponibile solo su alcune versioni).
AVVERTENZE (versione con radiocommando):
Posizione l'apparecchio lontano da sorgenti di onde elettromagnetiche che potrebbero interferire con l'elettronica della cappa.
Distanza massima di funzionamento 5 metri. Tale distanza può variare in difetto in funzione delle interferenze elettromagnetiche di altri appearechi.
Pulsante luce del telecomando: on/off luce.
Pulsante - e + decremento/incremento velocità (per avviare il motore pre-mere indifferentemente tasto + o in tasto -.
Pulsante timer: vedi istruzione sottostante.
Pulsante timer e saturazione filtri
-
Questa funzione permette lo spegnimento automatico della cappa dopo 15 minuti di funzionamento alla velocità precedentemente impostata (pulsante con luce intermittente).
-
Dop ci 30 ore di funzionamento il pulsante propone il lavaggio dei filtri metallici (pulsante illuminato di rosso). Per disattivare l'allarme preme re il pulsante timer per quale seconde fino allo spegnimento della luce rossa. Successivement spegnere la cappa e riaccenderla per verificare I'annullamento dell'allarme.
2. DIMMER
Sul fondo della cappa è posizionato un regolatore (dimmer) di intensità luminosa per le luci di atmosfera.
a) Dimmer a manopola: girare la manopola in senso orario per aumento o in senso antiorario per ridurre, l'intensità luminosa. Per spegnere completamente la luce girare in senso antiorario fino al "clic" di OFF, ripetere l'opération all'inverso per la posizione ON.
b) Dimmer a soft touch: tenere premuto il tasto per augmentare o ridurre l'intensità luminosa.
c) Dimmer con funzioni integrate nella tastiera: con motore spento e con una pressione lunga tasting luce (2 secondi) della tastiera si accede alla modalità modificata intensità luce di atmospera (lampade ad incandescenza). Agendo sui tasting + e - si regola l'intensità della luce. Con motore avviato la pressione lunga del tasting accende o spegne la luce di atmospera.
Per sostuire la lampada ad incandescenza:
1) accertarsi che la cappa sia scollegata alla rete elettrica;
2) rimuovere i vetri decorativi (vedi bez. O);
3) sostuire la lampadina con una dello stesso modello di quella originale (max. 25W);
4) rimontare i vetri (vedi fig. 05).
FILTRI ISTRUZIONI PER L'ESTRAZIONE E LA SOSTITUZIONE

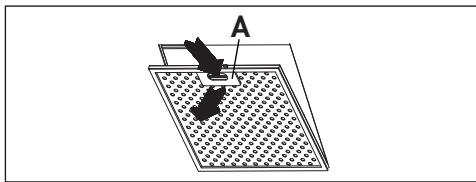

1. FILTRIMETALLICI
- Aprire il pannello (vedi fig. H3). Per rimuovere il filtrro metallico antigrasso agire sulla maniglia A.

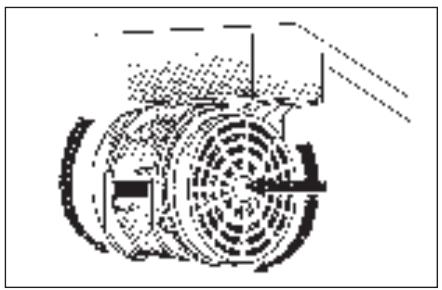

2. FILTRI AL CARBONE ATTIVO
Per la sostituzione dei filtri al carbone attivo si proceda come segue: toglie- re i filtri metallici come indicato sopra. A quello punto si accede facilmen- te ai due filtri che sono agganciati sul lato dx e sx del convogliatore.
Per il montaggio/sostituzione vedi figura.
Per ordinare i nuovi filtri serviri del tagliando allegato al libretto o rivolgersi al distributore.
Per rimuovere il pannello seguire l'istruzione in fig. H3
ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE
FARETTO

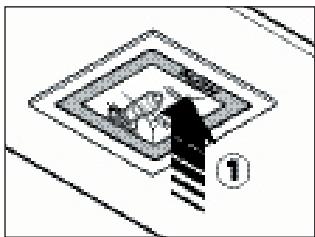

Per sostituire la lampada del "Square halogen light":
a) Accertarsi che l'apparecchio sia scollegato alla rete elettrica.
b) Apire completeness il pannello fino ad un angolo di 90^ (vedi figura) premendo su PUSH
c) Sostituire la lampada con una analoga (alogena max 20 W, 12 Volt attacco G4).
d) Richiudere i pannello. Se il pannello non si richiude correttamente ripetere l'operazione al punto b.
MANUTENZIONE E PULIZIA
Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo. Particolari attenzioni vanno rivolte ai filtri metallici anti-grasso ed ai filtri al carbone attivo, infatti la pulizia frequente dei filtri e dei loro supporti garantisce che sulla cappa non si accumulino grassi che sono pericolosi per lafacility di incendio.
1. FILTRI ANTIGRASSO METALLICI
Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto si consiglia di lavarli agli mese in acqua calda e detersivo evitando di piegarli. Attendere che siano ben asciutti prima di rimontarli.
Per lo smontaggio e montaggio vedi istruzioni al punto H1. Si raccomanda costante frequenza nell'operazione.
2. FILTRI AL CARBONE ATTIVO
Hanno la funzione di trattenere gli odori presenti nel flusso d'aria che li attraversa. L'aria depurata per successivi passaggi attraverso i filtri viene rimessa nell'ambiente cucina. I filtri al carbone attivo non possono essere lavati e vanno sostituiti mediamente anni 3-4 mesi (dipende poi dall'uso). Per la sostituzione dei filtri al carbone attivo seguire le istruzioni come al punto H2.
3. PULIZIA ESTERNA
La pulizia della cappa va eseguita usingo un panno umido con detersivo liquido neutro o con alcohol denaturato.
Nel caso di materiale con trattamento antimpronta (Fasteel) eseguire la pulizia solo con acqua e sapone neutro utilizzando un panno morbido avendo cura di risciacquare e asciugare accuratamente. Non si devono utilizzato prodotti contenti sostanza abrasive, panni con superfici ruvide o panni comunamente in commercio per la pulizia dell'acciaio. L'utilizzo di sostane abrasive e panni ruvidi danneggerà irreparabilmente il trattamento superficie dell'acciaio. Consequenza diretta del non rispetto di tali avvertenze sare il deterioramento irreversible della superficie dell'acciaio.
Tali avvertenze dovranno essere conservate insieme al libretto istruzioni della cappa. Il produttore declina agli responsabilità qualora non vengano rispetto tali istruzioni.
4. PULIZIA INTERNA
É vietata la pulizia di parti elettriche o parti relative al motore all'interno della cappa, con liquidi o solventi.
Non usare prodotti contenti abrasivi.
Effettuare tutte queste operazioni scollegandopreventivamente l'apparecchio alla rete elettrica.
SICUREZZA AVVERTENZE
L'impiano elettrico è munito di collegamento a terra secondo le norme di sicurezza internazionali; è inoltre conforme alle normative Europee sull'antidisturbo radio. Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (caldaie, caminetti, ecc). Verificare che la tensione di rete corrisponda a quella riportata alla targhetto posta all'interno della cappa.
La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di almeno 65 cm. Non fare cotture a fiamma "libera" sotto la cappa. Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
- Assicurarsi che vi sia una adeguata ventilazione nella stanza se la cappa è utilizzata con altri appearecchi che utilizzato combustibili come gas o altro.
- Non accendere fiamme libero sotto la cappa.
- Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (caldaie, caminetti, ecc).
- Assicurarsi che tutte le normative vigenti sullo scarico dell'aria all'esterno del locale siano rispetto prima dell'utilizzo della cappa.
Prima di procedere a qualsi asi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale. La casa costrutrice declina agli responsabilità per eventuali danni che possano, direttamente o indirettamente, essere causati a persone, cose ed animali domestici in consegenza alla mancanza di tutte le prescrizioni indicate nell'apposito libretto istruzioni e concernenti, specialmente, le avvertenze in tema di installatione, uso e manutenzione dell'apparecchio.
La sua nuova apparecchiatura è coperta da garanzia. Le condizioni di garanzia sono riportate per esteso sull'ultima pagina di copertina di quello libretto.
La casa costruttrice non risponde delle possibili inesatteze, imputabili ad errorsi di stampa o di trascrizione, contenate nel presente libretto. Si riserva di apportare ai propri prodotti哪些 modifiche che ritenesse necessarie o utili,anche nell'interesse dell'utenza, alla pregiudicare le caratteristiche essenziali di funzionalità e di sicurezza.
MONTAGGIO CAPPA
O1 - MONTAGGIO MIRABILIA PARETE

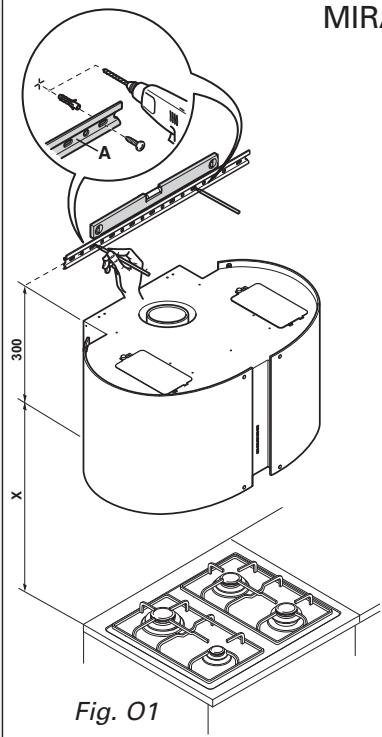

Fase 1
- Appoggiare alla parete la barra di sostegno (A-Fig. O1), ad un'altezza dal piano no cottura determinata alla somma delle quote X + 300 mm .
- Controllare con una bolla di livello l'allineamento orizzontale e segnare alle estremità della barra n^2 punti di foratura.
- Forare, insere n° 2 tasselli ad espansione 8mm e fissare la barra con le relative viti.
Fase 2

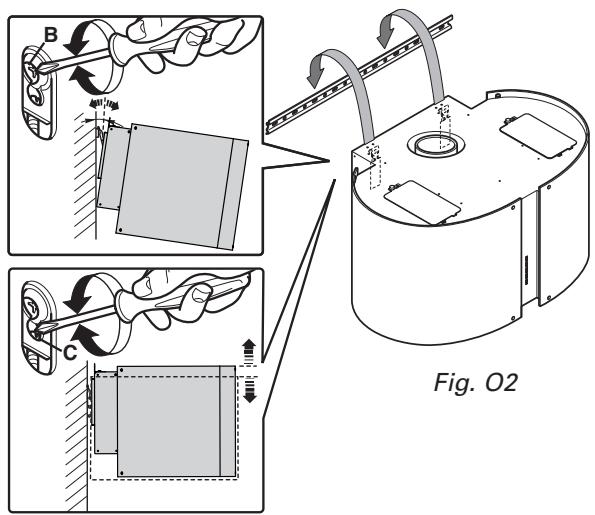

- Agganciare la cappa alla barra di sostegno (Fig. O2).
- Regolare l'allineamento della cappatramite le viti delle attaccaglie: La vite superiore (B) regola la distanza alla partete, quella inferiore (C) lo scorrimento verticale.

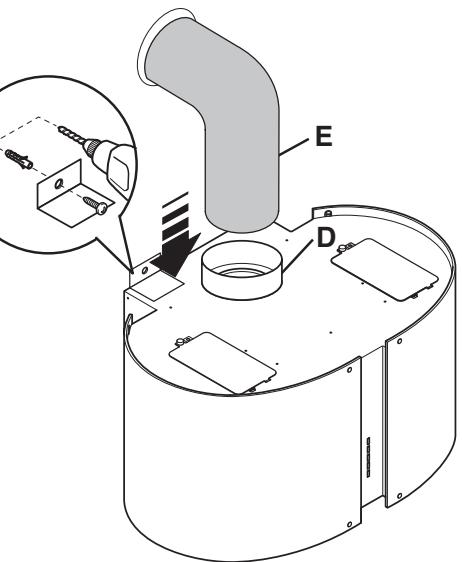

Fase 3
- Per evitare lo sganciamento della cappa dovuto ad una pressione sottostante, fissarla alla parete con le staffette in dotazione (fig. O3).
- Inserire sul raccordo(D) il tubo (E).

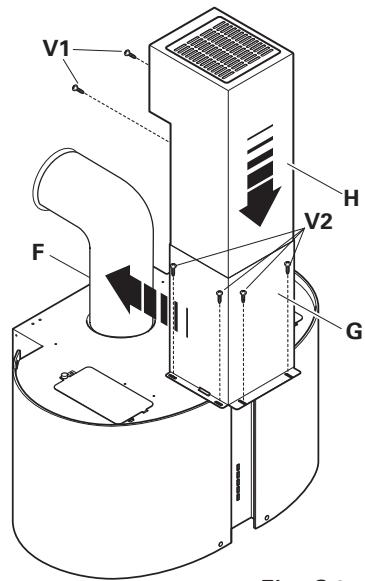

Fase 4
- Infilare nell'elemento (G) la prolunga (H), facendola scorrere fino a raggiungere l'altezza desiderata.
- Trovata la posizione ottimale, fissare la prolunga al camino mediante le viti (V1) in dotazione;
- Fissare l'assieme camino+prolunga alla cappa mediate le 6 viti V2.
- Eseguire il montaggio dei vetri sulla cappa (fig. O5)

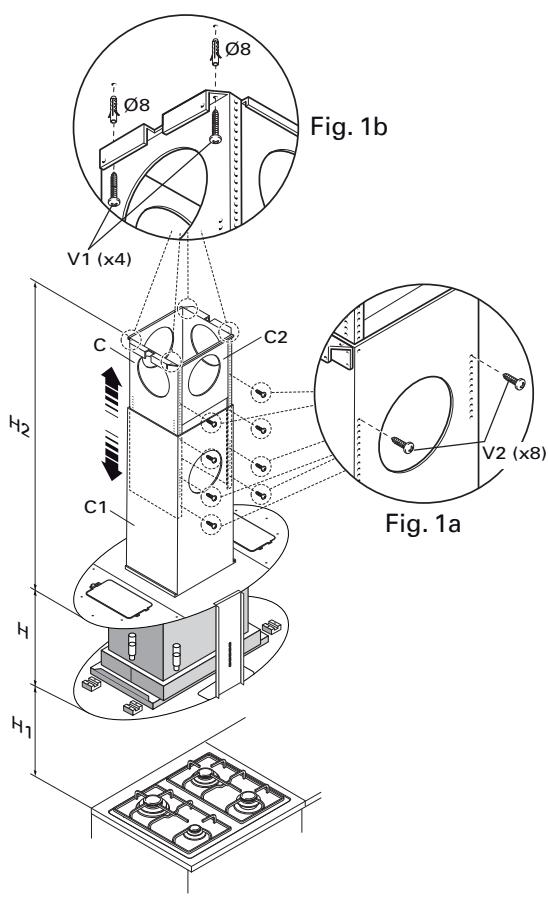

O2 - MONTAGGIO MIRABILIA ISOLA 67
Fase 1
- Individuare l'altezza (min.H1=65 cm) desiderata per il posizionamento della cappa.
- Far scorrere i tralicci (C) e (C1) fino ad ottener l'altezza desiderata (H2), successivement bloccarli con 8 viti (V2) autoflettanti (Fig.O6).
Fase 2

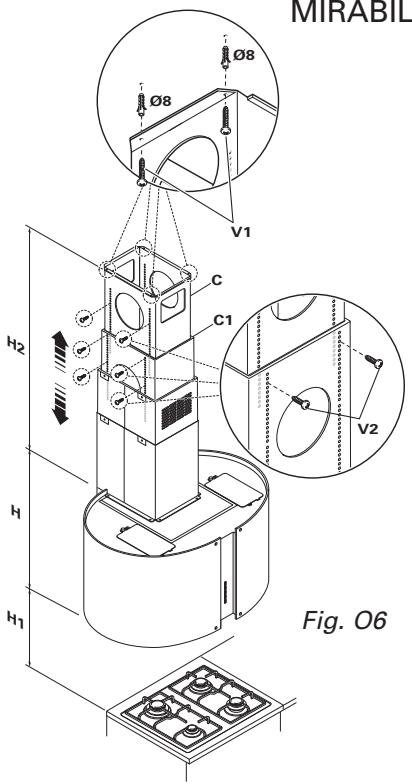

- Infilare la prolunga sul camino (Fig. O6).
- Nel caso di versione aspirante: individuare l'altezza ottimale del tubo rigido o flessibile di scarico dei fumi e collegarlo al raccordo motore.
Fase 3

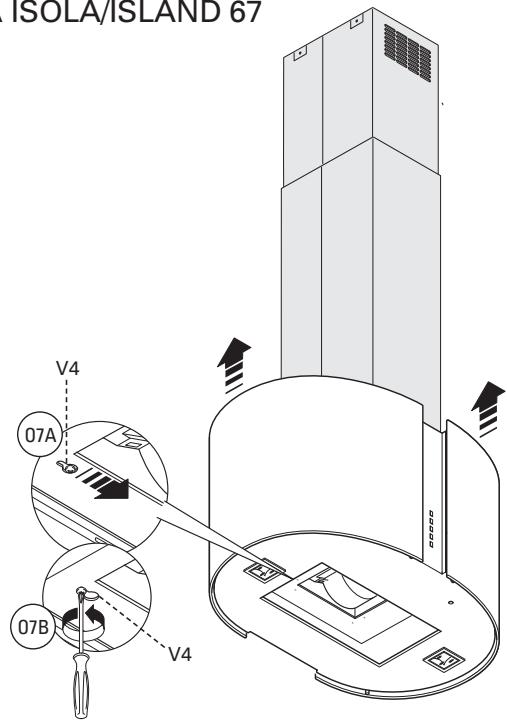

- Alzare la cappa agganciandola alle 4 viti metriche M5 (V4) pre-avvitate al tralic
cio (centrare i fori 011 sull'asola dell'intercamera e traslarla lateralmente)(Fig. O7a).
- Serrare definitivamente le 4 viti M5 (V4) (Fig. O7b).
- Eseguire il collegamento del tubo al raccordo del foro di scarico del soffitto (nel caso di versione aspirante).
- Eseguire il collegamento elettrico solo après aver disinserito l'alimentazione elettrica.

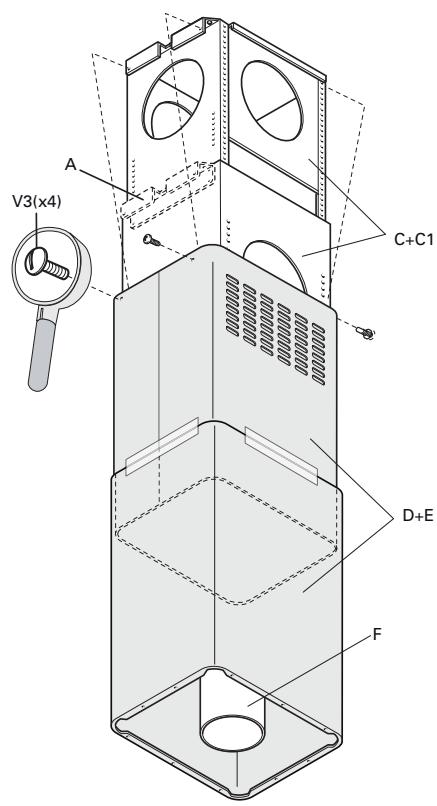

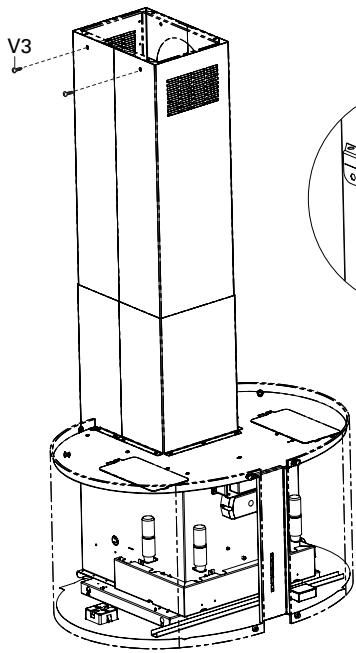

- Fissare la prolonga al traliccio tramite le 4 viti metriche M4 (V3) (Fig. O8).

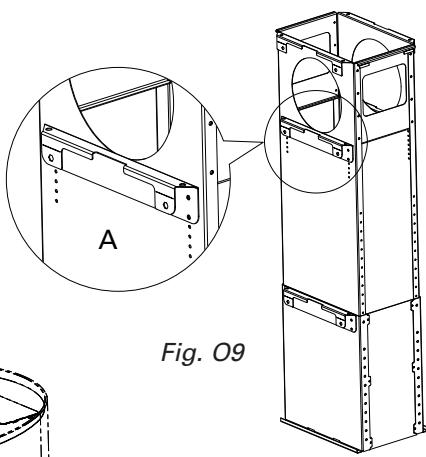

- Utilizzato gli elementi supporto prolunga (A) (Fig. O9) solo nel caso non venga usato il traliccio superiore, oppure nel caso di un contro-soffitto.
- Eseguire il montaggio dei vetri sulla cappa (fig. O5).
O3 - MONTAGGIO MIRABILIA ISOLA 85/ISOLA 67 CENTRAL CHIMNEY
Fase 1
- Individuare l'altezza (H1=65) desiderata per il posizionamento della cappa.
- Far scorrere i tralicci (C) e (C1) fino ad ottener l'altezza desiderata (H2), successivement bloccarli con 8 viti (V2) autoflettanti (Fig.1a).
- Fissare il traliccio (C) al soffitto utilizzato 4 fischer da 8 e relative viti (V1) (Fig.1b).
Fase 2
- Infilare la prolonga sul camino e bloccarli tra loro con scotch di carta (Fig. 2).
- Fissare l'assieme camino-prolunga (D + E) al traliccio (C) tramite le 4 viti metriche M4 (V3) inserite nei fori esistenti allaenza bloccarle definitivamente (Fig. 2).
- Nel caso di versione aspirante: individuire l'altezza ottimale del tubo rigido o flessibile di scarico dei fumi (F) e collegarlo al raccardo motore.
Fase 3
- Alzare la cappa agganciandola alle 4 viti metriche M5 (V4) pre-avvitate al traliccio (C) (centrare i fori 11 sull'asola dell'intercamera e traslarla lateralmente) (Fig. 3a).
- Serrare definitivamente le 4 viti M5 (V4) (Fig. 3b).
- Togliere lo scotch di carta (Fig. 3c), togliere le 4 viti metriche M4 (V3) avvitate precedentamente sul traliccio (Fig. 3d) e far scorrere verso il basso l'assieme camino-prolunga (Fig. 3e).
- Eseguire il collegamento del tubo al raccordo del foro di scarico del soffitto (nel caso di versione aspirante) (Fig. 3f).
- Eseguire il collegamento elettrico solo dopo aver disinserito l'alimentazione elettrica.
- Fissare la prolunga al traliccio (C) tramite le 4 viti metriche M4 (V3), sulla bloccarle definitivement (Fig. 3g).
- Bloccare definitivement la prolunga sul traliccio (C) serrando le 4 viti metriche M4 (V3).
- Bloccare il camino tramite 2 viti autofilettanti (V5) (Fig. 3i).
- Utilizzato gli elementi supporto prolunga (A) (Fig. 2) solo nel caso non venga usato il traliccio superiore, oppure nel caso di un contro-soffitto.
- Eseguire il montaggio dei vetri sulla cappa (fig. O5).
WARNING
La limpieza de la campana debe hacerse con un pano humedo con jabon liquido neutro o con alcohol desnaturalizzato.
Da compiling scrivendo in stampatello e in modo chiaro in tutte le sue parti. Riportare il Codice Fiscale della persona che effettua l'ordine in modo da permettere la fatturazione. Non saranno evasi ordini i cui tagliandi risulteranno incompletti, poco chiari o mancanti del suddetto codice fiscale.
Tagliare lungo la linea tratteggiata e spedire in busta chiusa a:
FALMECS.p.A.-Via dell'Artigianato,42
Zona Industriale - 31029 VITTORIO VENETO (TV)
Spettabile ditta FALMEC S.p.A. vi prego di inviarmi numero _ filtricarbone come ricambio per la cappa che ho in casa al prezzo di € 7 (sette) cadauno IVA compresa più spese di spedizione. Pagherò in contrassegno al postino al momento della consegna la somma totale di € __. Vi prego spelire a:
Cognome
Nome
Via N. C.A.P.
Città Prov.
Telefono Codice fiscale
Acquisizione del consenso. La scrivente dichiara di aver ricevuto informativa ai sensi dell'art. 13 D. Lgs. 196/2003 unitamente a copia dell'art. 7 del decreto medesimo, ed esprime il consenso al trattamento ed alla comunità dei propri dati qualificati come personali alla citata legge nei limiti, per le finalità e per la durata precisati nell'informativa.
Data Firma
Salvo accettazione della casa. Condizioni valide solo in Italia. Il tagliando sare considerato valido solo se firmato e comprensibile.
Condizioni di garanzia
1) L'apparecchio è garantito per un periodo di 24 mesi alla data di acquisito comprovata da ricevuta fiscale o altri documento reso judicialmente obblatorio.
2) La garanzia sera prestata con la sostituzione o riparazione gratuite delle parti che risultino difettose.
3) Non sono coperte alla garanzia tutte le parti che dovessero risultare difettose a causa di negligenza o trascuratezza nell'uso (mancata osservanza delle istruzioni per il funzionamento dell'apparecchio), di errata installazione o manutenzione, di manutenzioni operate da personale non autorizzato, di danni datrasporto, ovvero di circostanze che, comunique, non possono riferiri s a difetti di funzionamento dell'apparecchio.
Sono altres escludi delle prestazioni in garanzia gli interventi inerenti l'installazione e l'allacciamento agli impianti di alimentazione.
4) La garanzia è inoltre esclusa in tutti i casi di uso improprio dell'apparecchio.
5) La Casa costruttrice declina agli responsabilità per eventuali danni che sono, direttamente o indiretamente, essere causati a persone, cose ed animali domestici in consequence alla mancanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti, specialmente, le avventenze in tema di installmente, uso e manutenzione dei l'apparecchio.
6) Trascorsi 2 anni, l'apparecchio non è più coperto da garanzia e l'assistenza verrà prestata addebitando le parti sostituite, le spese di manodopera e di transporte dei personale e dei materiali, secondo le tariffe vigenti in possesso dei personale dei Servizio Assistenza Tecnica autorizzato alla Casa costrutrice. In presenza di un intervento effettato presso un Centro Assistenza Tecnica autorizzato, l'apparecchio dovrá esservi recapitato a spese e rischio dell'utente.
7) E in agli caso esclusa la sostituzione dell'apparecchio nonché il prolongamento della garanzia a seguito di intervenutoizzato.
Informativa ai sensi dell'art. 13 dei D. Lgs. n. 196/2003
La scrivente Società informa che per l'instaurazione e l'ésecuzione dei rapporti contrattuali si rende necessaria l'acquisizione dei dati anagraphici e fiscali a voi relativi, dati qualificati come personali alla legge. Con riferimento a tali dati vi informiamo che:
- i dati vengono trattati in relazione alle esigenze contrattuali ed ai seguenti adempimenti degli obblighi legali e contrattuali dalle stesse derivanti nonché per conseguire una efficace gestione dei rapporti commerciali,anche per la gestione del credito;
- i dati verranno trattatianche per scopi statistici e rilevazione soddisfazione del cliente nonché per l'invio di materiali pubblicitari e promozionali dei nostri prodotti;
- i dati verranno trattati in forma scritta e/o su supporto magnetico, elettronico o telematico;
- il conferimento degli stessi è obblatorio per tutto quando viene richiesto dagli obblighi legali e contrattuali e pertanto l'eventuale rifuito a fornirli o al successivo trattamento potra determinare l'impossibilità della scrive a dar corso ai rapporti contrattuali medesimi;
- il mancato conferimento, invoce, di tutti i dati che non siano riconducibili ad obblighi legali o contrattuali verrà valutato di volta in volta alla scrivente e determinerà le consequences decisioni rapportate all'importanza dei dati richiesti rispetto alla gestione del rapporto commerciale;
-
ferme restando le comunazioni e diffusioni effettuate in esecuzione di obblighi di legge, i dati potanno essere comunati in Italia:
-
nostra rete di agenti
-
centri di assistenza
-distributori autorizzati -
i dati verranno trattati per tutte la durata dei rapporti contrattuali instaurati eanche successivement per l'espletamento di tutti gli adempimenti di legge nonché per futuro finalità commerciali;
- relativamente ai dati medesimi potete esercitare i diritti previsti dall'art. 7 del d. lgs.vo n. 196/2003 (di cui viene allevata copia) nei limiti ed alle condizioni previste dagli articolo 8, 9 e 10 del citato decreto legislativo;
- titolare del trattamento dei dati è Falmec s.p.a. - Via dell'Artigianato, 42 - Vittorio Veneto (TV).
IMPORTANT!
La presente garanzia è valida solo per l'Italia (Guarantee conditions are valid only for Italy).
Questo certificato di garanzia non deve essere spedito, ma conservato con la ricevuta fiscale, o altri documento reso fiscalemente obbligatorioio, che comprovi la data d'acquisto della cappa.
In caso necessiti intervenire per anomalie di funzionamento, si prega di Telefonare alla ditta Falmecindicando i codici sotto riportati, la quale Vi fara pervinen un techniciano per la riparazione (vedere condizioni di garanzia all'interno).
| CERTIFICATO DI GARANZIA |
| (da conservare) |
| Modello e codice: |
| È assolutamente necessario indicare il numero di codice della cappa, riportato sulla targhetto dei dati tecnici posta all'interno dell'apparecchio e il codice motore riportato sulla targhetto del motore.Q Questo apparecchio viene garantito per 2 anni alla data di acquisto contro difetti di materiale e/o di fabbricazione.Q Questo certificato è valido e operante solo se conservato assieme alla ricevuta fiscale o altri documento reso fiscalmente obbligatorio. |
| Rivenditore: |
| Citta: |
| Data d'accivo: |
