Maximaler Luftdurchsatz	800 m³/h
Statischer Druck	460 Pa
Maximaler Stromverbrauch	280 W
Energieklasse	B
Anzahl der Geschwindigkeiten	4
Absaugtyp	Randabsaugung
Beleuchtung	LED Ambiente und Panel
Fettfilter	Abnehmbar und waschbar aus Metall
Kohlefilter	Inklusive (Umluftbetrieb)
Sättigungsanzeige der Filter	Ja
Nachlaufabschaltung	Ja
Betriebsart	Abluft oder Umluft
Installation	Wand- oder Inselmontage
Minimale Distanz über dem Kochfeld	65 cm
Steuerung	Elektronisches Bedienfeld
Marke	Falmec
Serie	Mirabilia

Häufig gestellte Fragen - MIRABILIA FALMEC

Was ist die Absaugleistung der Falmec Mirabilia Dunstabzugshaube?

Die Falmec Mirabilia bietet einen maximalen Luftdurchsatz von 800 m³/h mit einem statischen Druck von 460 Pa. Sie verfügt über 4 Geschwindigkeiten, um die Absaugung je nach Bedarf anzupassen, mit einem maximalen Stromverbrauch von 280 W.

Wie reinigt man die Fettfilter der Falmec Mirabilia?

Die Metallfettfilter sind abnehmbar und spülmaschinenfest. Es wird empfohlen, sie alle 4 bis 6 Wochen je nach Intensität der Nutzung zu reinigen. Eine Sättigungsanzeige auf dem Bedienfeld leuchtet auf, um den Reinigungszeitpunkt anzuzeigen.

Wie setzt man die Sättigungsanzeige der Filter zurück?

Nachdem die Filter gereinigt oder ersetzt wurden, halten Sie die Rücksetztaste auf dem Bedienfeld einige Sekunden lang gedrückt, bis die Sättigungsanzeige erlischt. Der genaue Vorgang kann je nach Modell der Serie variieren.

Wie ersetzt man den Kohlefilter der Mirabilia?

Der Kohlefilter ist im Kauf enthalten und wird nur im Umluftbetrieb verwendet. Er sollte etwa alle 6 Monate je nach Nutzungshäufigkeit ersetzt werden. Ersatzfilter sind bei autorisierten Falmec-Händlern oder auf spezialisierten Ersatzteil-Websites erhältlich.

Kann die Mirabilia-Dunstabzugshaube im Umluftbetrieb arbeiten?

Ja, die Falmec Mirabilia ist mit beiden Betriebsarten kompatibel: Abluft nach außen oder Umluftbetrieb. Im Umluftbetrieb wird die Luft durch den mitgelieferten Aktivkohlefilter gefiltert und wieder in die Küche zurückgeführt.

In welcher Höhe sollte die Falmec Mirabilia über dem Kochfeld installiert werden?

Der empfohlene Mindestabstand zwischen der Haube und der Kochfläche beträgt 65 cm, sowohl über einem Gas- als auch einem Elektrokochfeld. Die Einhaltung dieses Abstands gewährleistet eine optimale Effizienz und verhindert eine Überhitzung des Geräts.

Ist die Falmec Mirabilia Dunstabzugshaube laut?

Im Betrieb gibt die Mirabilia zwischen 49 dB bei der niedrigsten Geschwindigkeit und 63 dB bei der maximalen Geschwindigkeit ab. Diese Geräuschpegel sind vergleichbar mit dem Durchschnitt von dekorativen Dunstabzugshauben der gleichen Kategorie.

Welche Energieklasse hat die Falmec Mirabilia?

Die Falmec Mirabilia ist in der Energieklasse B eingeordnet. Ihr maximaler Stromverbrauch beträgt 280 W.

Welche Glasdekore sind in der Mirabilia-Serie verfügbar?

Die Mirabilia-Serie bietet 15 verschiedene Glasdekore an:

• Cometa, Elektra, Fenice, Groove, Maia, Manhattan
• Margherita, Moonlight, New York, Penelope, Pharo
• Platinum, Torcello, Venezia, Zebra

Jedes Dekor behält das gleiche leistungsstarke Absaugsystem.

Verfügt die Mirabilia über eine Abschaltverzögerung?

Ja, die Falmec Mirabilia ist mit einer automatischen Abschaltverzögerung ausgestattet. Nach dem Ausschalten der Kochfelder läuft die Haube noch einige Minuten weiter, um die letzten Dampf- und Wärmerückstände abzusaugen.

Wie installiert man die Falmec Mirabilia: an der Wand oder als Insel?

Die Mirabilia-Serie ist in Wand- und Inselversion erhältlich. Beide Konfigurationen verwenden ein perimetrisches Absaugsystem. Der Luftauslass kann je nach gewählter Konfiguration nach hinten erfolgen.

Wo findet man den Kundendienst oder Ersatzteile für die Falmec Mirabilia?

Für Garantieansprüche oder Ersatzteile kontaktieren Sie direkt Falmec Deutschland über ihre offizielle Website. Fettfilter-Referenzen (z. B. 101080244 - 277x294 mm) sind ebenfalls auf spezialisierten Elektrogeräte-Ersatzteilseiten erhältlich.

BEDIENUNGSANLEITUNG MIRABILIA FALMEC

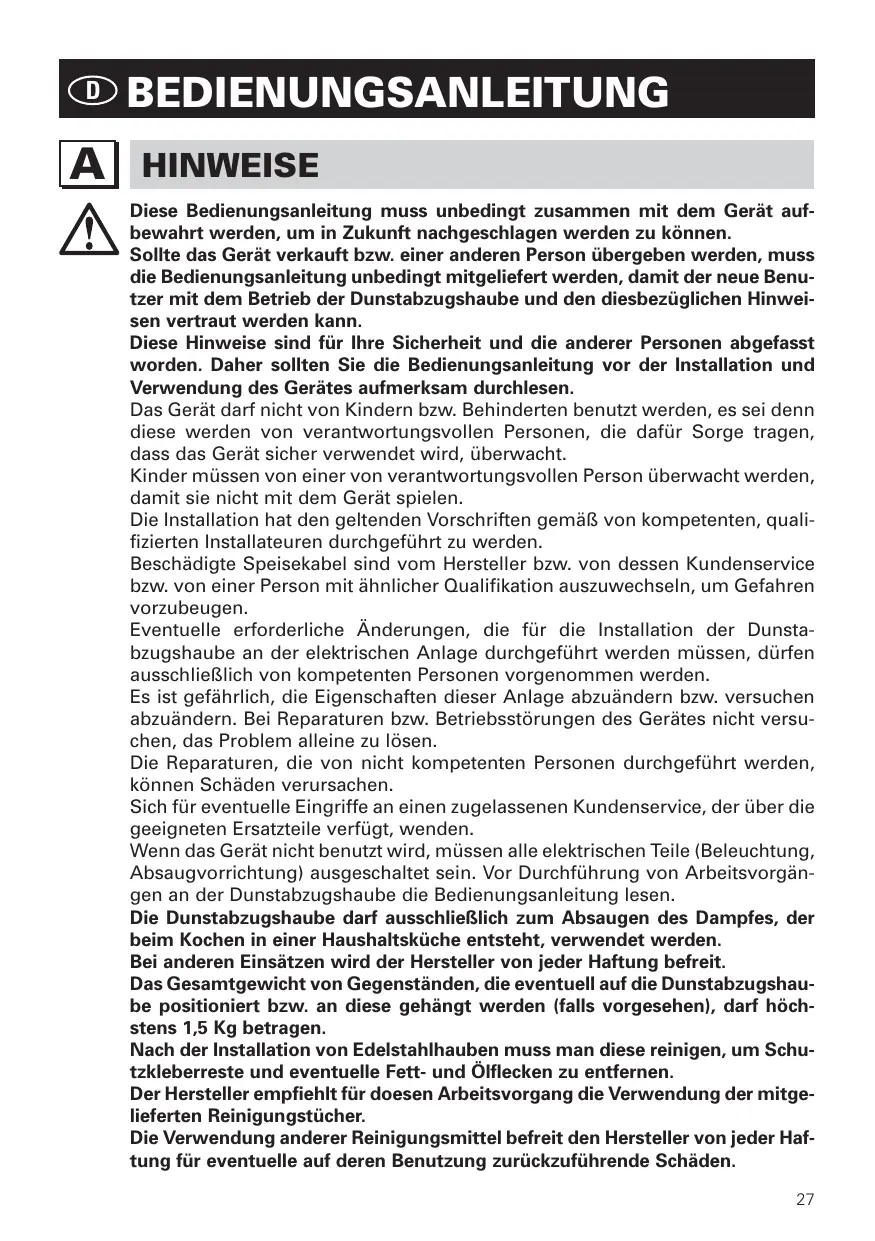

BEDIENUNGSSANLEITUNG

LIVRET D'INSTRUCTIONS

Verehrte Kundin, verehrter Kunde

Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre Leistungsfähigkeit optimal nutzen zu können, sollen den Sie die beiliegende Gebrauchs- und Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Entsatz-Aktivkohlefilter verwenden Sieitte den Coupon, der dem Deckblatt beiliegt.

Chère Madame/Cher Monsieur, félicitations!

These Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu konnen.

Solle das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

These Hinweise sind für ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollen den Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.

Das Gerätarf nicht von Kindern bzw. Behinderten benutzt werden, es sei Denn diese werden von verantwortungsvollen Personen, die dafür Sorge/TRagen, dass das Gerätsicher verwendet wird, überwacht.

Kinder mussen von einer von verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät speilen.

Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifierten Installateuren durchgeführt zu werden.

Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen.

Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, * dürfen ausschließlich von kompetenten Personen vorgenommen werden.

Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. versuchen abzuändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu losen.

Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen.

Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügbar, wenden.

Wenn das Gerät nicht benutzt wird, mussen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitunglesen.

Die Dunstabzugshaubearfasschlieblichzum Absaugendes Dampfes,der beimKochen in einer Haushaltskücheentstelt,verwendet werden.

Bei anderen Einsätzen wird der Hersteller von jeder Haftung befrei.

Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf hochstens 1,5Kg betragen.

Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen.

Der Hersteller empfeht für doesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.

Die Verwendung anderer Reinigungsmittel befrei den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.

Die technischen Daten des Elektrogerats sind an den Typenschildern im Innern der Dunstabzugshaube angegeben.

INSTALLATION

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualification vorbehalten)

Der Mindestabstand: der Abstand zwischen der Aufliegefläche der Kochtopfe auf der Kochebene und dem unteren Dunstabzugshaubenteil. Wenn die Dunstabzugshaube über ein Gasgerät positioniert wird, muss dieser Abstand mindestens 65 cm betragen (siehe Abb. C1/C2). Sollte in der Bedienungsanleitung der Gaskochebene einHigher Abstand angegeben sein, muss man diesen berücksichtigten.

In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dunstabzugshaubenanschlusses sein.

In den waagrechten Abschnitten muss das Rohr leicht nach oben geneigt sein (ca. 10% ), um die Luft nach außen zu leiten.

Die Kurven auf ein Minimum reduzieren und prüfen, ob alle Rohre die erforderliche Mindestlänge aufweisen.

Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten. Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschrifsmäßige Luftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.

Montageanleitungen: siehe Abschnitt "O" der vorliegenden Bedienungsanleitung.

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifikation vorbehalten)

ACHTUNG!

Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschritten werden; sollte这点 dennoch vorkommen, den nachst gelegenen Kundendienst kontaktieren.

Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Einige Gerätotypen können mit einem Kabel ohne Stecker ausgestellt sein, in thisem Fall ist ein "genormter" Stecker zu verwenden, wobei folgenden zu beachten ist:

• Der gelb/grüne Draht ist für die Erdung zu benutzen;
• der blaue Draht ist für den Nullleiter, und
• der braune Draht für die Phase bestimmt. Das Kabelarf auf keinen Fall mit

heißen Teilen in Berührung kommt (über 70^ ).

• Am Netzkabel einen der Geräteleistung entspruchenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken.

Bei Geräten, die mit Kabel und Stecker ausgestattet gefeliefert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B).

Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.

HAUBE MIT ABLUFTBETRIEB (absaugend)

Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Abzugsrohr nach außen abgeführt.

Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr an-zuschlieben, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschreiben zu entfernen. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt werden.

Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600):

Bei gleichzeitigem Betrieb der Dunstabzugshau-be im Abluftbetrieb und Feuerstätten darauf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.

HAUBE MIT UMLUFTBETRIEB (filtrerend)

Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind, andernfalls müssen sie wie unter Punkt H beschreiben installiert werden.

Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Ausgangsverbindungsstück des Motors montiert ist, zu entfernen.

Für optimale Leistung ist es ratsam, bei starker Geruch- und Dampfbildung die dritte Drehzahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die ersten Drehzahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube solte bei Kochbeginn eingeschaltet, und erst wieder ausgeschaltet werden, wenn der Raum vollkommen geruchsfrei ist.

• ON: Licht eingeschaltet (Druckknopf beleuchtet);
  OFF: Licht ausgeschaltet.

Druckkopf -

Bei Betätigung these Drucknopfes wird die Motorgeschwindigkeit reduziert. Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.

Druckknopf +

Bei Betätigung these Druckknopfes wird die Motorgeschwindigkeit gesteigert.

Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.

(In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste + durch ein Blinklicht aus. Die 4. Geschwindigkeit (Intensivgeschwindigkeit) ist zeitgesteuert und nach ca. 15 Minuten gehen der Motor automatisch zur 3. Geschwindigkeit über).

Modalität- Druckknopf

Funktion: Ein- und Ausschaltung des Abzugshaubenmotors.

Die Funktion "gewünschte Geschwindigkeit" gestattet die Einschaltung des Motors bei der Geschwindigkeit, die vor der letzten Ausschaltung gewählt worden war.

Option: Ausführung mit Fernbedienung (nur für eine Ausführungen erhältlich).

HIN WEISE:

Das Gerät nicht in der Höhe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstabzugshaube beeinträchtigen konnten.

Maximaler Betriebsabstand 5 Meter. Diese Abstand kann bei elektromagnetischen Interferenzen anderer Geräte kürzer sein.

Lichtknopf der Fernbedienung: On/Off Licht.

Druckknopf - und + Reduzierung/Steigerung der Geschwindigkeit (zur Motoreinschaltung ist es gleichgültig, ob man auf die Taste + oder - drückt.

Schaltuhrknopf: siehe nachstehende Anleitungen.

Druckkopf Schaltuhr und Filterverstopfung

• These Funktion gestattet die automatische Ausschaltung der Dunstabzugshaube nach einem Betrieb von 15 Minuten bei der zuvor eingestellen Geschwindigkeit (Druckknopf mit Blinklicht).
• Nach 30 Betriebsstunden zeigt der Druckknopf an, daß eine Spülung der Metallfilter erforderlich ist (Druckknopf rot beleucht). Anschließend die Dunstabzugshaube ausschalten undwieder einschalten, um zu prüfen, ob der Alarm aufgehoben wurde.

2. DIMMER

Am Haubenboden befindet ein Lichtintensitätsregler (Dimmer) für die Beleuchtung des Ambientes.

a) Drehknopf- Dimmer: den Drehknopf im Uhrzeigersinn drehen, um die Lichtintensität zu steigern und im Gegenuhrzeigersinn drehen, um diese zu reduzieren. Um das Licht ganz auszuschalten, den Drehknopf bis zum Klickgeräusch im Gegenuhrzeigersinn drehen (OFF) und im Uhrzeigersinn drehen, um es wieder einzuschalten (ON).
b) Soft- Touch- Dimmer: die Taste gedrückt halten, um die Intensität zu steigern bzw. zu reduzieren.
c) Dimmer mit in der Tastatur integrierten Funktionen: Bei ausgeschaltetem Motor und durch langes Drücken der Lichttaste (2 Sekunden lang) auf der Tastatur erhält man Zugriff auf den Modus „Intensität Atmosphericchttern" (Gluhlampen). Durch Betätigten der Tasten + und - kann die Lichtintensität reguliert werden. Bei laufendem Motor schaltet sich durch das lange Drücken der Taste das Atmosphericchttern ein bzw. aus.

Auswechseln der Glühbirne:

1) sich vergewissern, dass die Dunstabzugshaube nicht gespeist wird;
2) Die Dekorscheiben entfernen (siehe Abschn. O)
3) Die Lampe mit einer Originalgluhbirne auswechseln (max. 25W)
4) Die Glasscheiben wieder anbringen (siehe Abb. O5).

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

1. METALLFILTER

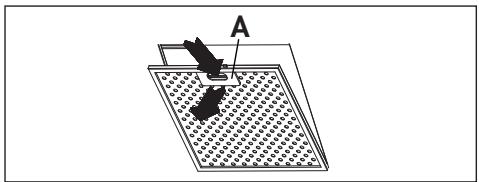

Das Panele öffnen (siehe Abb. H3). Um den Metallfettfilter zu entfernen, den Griff A betätigten.

2. AKTIVKOHLEFILTER

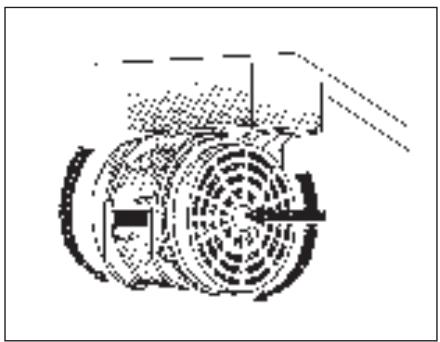

Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklärt, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen.

Für die Montage/das Auswechseln siehe Abb.

Um die neuen Filter zu bestellen, den der Bedienungsanleitung als Anlage beigefugten Coupon verwenden bzw. sich an den Handler wenden.

3. ABSETZBARE TAFEL

Folgen Sie den Anweisungen auf Abb. H3, um die Tafel zu entfernen.

BELEUCHTUNG MONTAGE UND ERSATZ

LAMPE

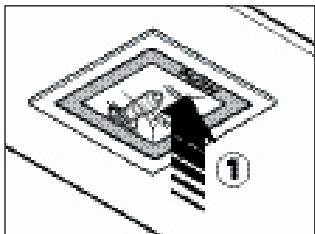

Auswechseln der Lampe "Square halogen light":

a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist.
b) Die Platte vollständig bis zu einem Winkel von 90^ öffnen (siehe Abbildung), indem man auf PUSH drückt.
c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max. 20 W, 12 Volt Anschluss G4).
d) Die Platte wieder schließen. Wenn sich die Platte nicht korrekt schließen{lasset, den in Punkt b) beschriebenen Vorgang wiederholen.

WARTUNG UND REINIGUNG

Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine langge Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine häufige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergeführlichen Fettansammlungen bilden.

1. METALL-FETTFILTER

These Filter haben die Aufgabe, die schwebbenden Fettteilchen zurückzuhalten, sie sollen den jeder Monat mit warmem Wasser. Bereinigt werden, wobe darauf auf zuchten ist, dass sie nicht geknicht werden. Für den Aus- und Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgefuhrt werden.

2. AKTIVKOHLEFILTER

These Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthalten den Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführrt.

Die Aktivkohlefilter konnen nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

3. AUSSENREINIGUNG

Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt. Bei Material, dass einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seite vornehmen; hierfür ein weiches Tuch verwenden, gründlich abspullen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauher Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden. Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigten.

Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr nicht zu beseitigenden Beschädigung der Stahlfläche kommt.

Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstabzugshaube aufbewahrt werden.

Der Hersteller leht bei Nichtbeachtung dieser Anweisungen jeder Haftung ab.

4. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube)dürfen nicht mit Flüssigkeiten oder Lösemittel gereinigt werden.

Keine Schleifmittel benutzen.

Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden.

SICHERHEITSBESTIMMUNGEN

Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationa- len Sicherheitsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.

Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.

Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss mindestens 65~cm betragen.

Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die

Friteusen während der Benutzung kontrollieren: das überhützte Öl konnte sich entzünden.

Für eine ausreichende Luftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.

-Kein offenes Feuer unter der Haube anzünden.
- Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen.
- Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Steckerzieht bzw. den Hauptschalter betätig. Der Hersteller leht不论是 Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.

GARANTIE

Was die garantie betrifft, wenden sie sich am austräger.

Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck-oder Schreibfehler in thisem Anleitungssheft. Sie behält sich außerdem das Recht vor, an ihren Produkten samentliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.

MONTAGE DER INSEL-DUNSTA-BZUGSHAUBE

O1 - MONTAGE MIRABILIA WANDAUSFUHRUNG

Schritt 1

• Die Stutzstange (A-Abb. O1) an der Wand positionieren. Hierbei eine Höhe von der Kochplatte wahren, die durch die Summe der Maße X+300 mm berechnet wird.
• Die waagrechte Ausrichtung mit einer Wasserwaage prüfen und 2 Bohrpunkte an den Stangenenden markieren.
• Bohren, 2 Expansionsdübel 8mm einfügen und die Stange mit den entsprechenden Schrauben einfügen.

Schritt 2

• Die Dunstabzugshaube an die Stützstange anhängen (Abb. O2).
• Die Ausrichtung der Dunstabzugshaube mit Hilfe der Schrauben regeln: die obere Schraube (B) dient zur Einstellung des Abstands von der Wand und die untere Schraube (C) des senkrechten Gleichvorgangs.

Schritt 3

• Um zu verhindern, dass sich die Haube durch den von unterCOMMenden Druck lost, muss sie mit Hilfe der mitgelieferten Bügel an der Wand befestigt werden (Abb. O3).
• Das Rohr (E) in das Anschlussstück (D) einfugen.

Schritt 4

• Die Veränderung (H) in das Element (G) schiben, indem man diese bis zum Erreichen der gewündsten Höhe gleiten{lsst.
• Sobald man die optimale Position gefunden hat, die Veränderung mit Hilfe der mitgelieferten Schrauben (V1) an den Kamin befestigen;
• Die Einheit Kamin+Verlängerung mit den 6 Schrauben V2 an die Dunstabzugshaube befestigen.
• Die Glasscheiben an der Dunstabzugshaube anmontieren (Abb. O5).

O2 - MONTAGE MIRABILIA ISOLA 67

Schritt 1

• Die gewünschte Höhe (H1=65 cm) für die Positionierung der Dunstabzugshaube bestimmen.
• Die internen Stützstrukturen (C) und (C1) gleiten setzen, bis man die gewünschte Höhe (H2) erreicht, und anschließend mit 8 selbstschneidenden Schrauben (V2) (Abb.O6) befestigen.

Schritt 2

• Die Veränderung in den Kamin schieben (Abb. O6).
• Im Falle einer Dunstabzugshaube mit Abluftbetrieb die optimale Höhe des Rauchabzugsrhr-/schlauchs bestimmen und these/siesen mit dem Motoranschluss verbinden.

Schritt 3

• Die Dunstabzugshaube anheben, indem man sie an die 4 metrischen Schrauben M5 (V4), die an die internen Stützstrukturen provisorisch angeschraubt wurden (die Öffnungen Ø11 an der Schlitzöffnung der internen Verständungsstruktur zentrierten und seitlich verschieben) (Abb. O7a) anhängt.
• Die 4 Schrauben 4 M5 (V4) (Abb. O7b) fest anziehen.
• Das Anschlussrohr der Abzugsoffnung an der Decke verbinden (im Falle der Abluftbetriebsauführung).
• Den elektrischen Anschluss erst dann vornehmen, wenn die Stromversorgung unterbrochen wurde.
• Die Veränderung mit den 4 metrischen Schrauben M4 an die internet Stutzstruktur (V3) befestigen (Abb. O8).
• Die Verlängerungsstützelemente (A) (Abb. O9) nur dann benutzen, wenn keine obere interne Stutzstruktur verwendet wird bzw. bei Hängedecken.
• Die Glasscheiben an die Dunstabzugshaube anmontieren (Abb. O5).

O3 - MONTAGE MIRABILIA ISOLA 85/ISOLA 67 CENTRAL CHIMNEY

Schritt 1

• Die gewündchte Höhe (H1=65) für die Anbringung der Abzugshaube festlegen.

• Die Hängegerüste (C) und (C1) auf die gewündchte Höhe bringen (H2) und mit 8 gewindeformenden Schrauben (V2) befestigen (Abb.1a).

• Das Hängegerüst (C) mit 4 Fischerdübeln 8 mm und den jeweiligen Schrauben (V1) an der Decke anbringen (Abb.1b).

Schritt 2

• Das Verlängerungsstück in den Kamin einschieben und die beiden Teile mit Papierklebeband aneinander befestigen (Abb. 2).
• Die Einheit Kamin-Veränderungsstück (D + E) mit den 4, in die bereits vorhandenen Bohrlicher eingesetzten metrischen Schrauben M4 (V3) am Hangegerüst (C) befestigen, ohne die Schrauben ganz festzuziehen (Abb. 2).
• Beider Version mit Abluftbetrieb: die optimale Höhe des festen oder biegsamen Rauchabzugsrohrs (F) festlegen und mit der Motoranschlussöffnung verbinden.

Schritt 3

• Die Dunstabzugshaube anheben und in die 4 bereits am Hängegerüst (C) angebrachten metrischen Schrauben M5 (V4) einhängen (dazu die Bohrlocher 011 am Knopfschlitz des Zwischenraums jersey ausrichten und die Abzugshaube seitlich verschieben) (Abb. 3a).
• Nun die 4 Schrauben M5 (V4) endgültig festziehen (Abb. 3b).
• Das Papierklebeband entfernen (Abb. 3c), die 4 vorher am Hängegerüst angebrachten metri-schen Schrauben M4 (V3) entfernen (Abb.3d) und die Einheit Kamin-Verlängerungsstück nach unten gleiten halten (Abb.3e).
• Den Anschluss des Rohrs am Anschluss der Abzugssöffnung in der Decke durchführren (bei Version mit Abluftbetrieb) (Abb. 3f).
• Die Stromversorgung unterbrechen und den Elektroanschluss durchführten.
• Das Verlängerungsstück mit den 4 metrischen Schrauben M4 (V3) am Hangegerüst (C) befestigen, ohne die Schrauben ganz festzu-ziehen (Abb. 3g).
• Das Verlängerungsstück durch das Fezstziehen der Schrauben M4 (V3) endgültig am Hangegerüst (C) blockieren.
• Den Kamin mit 2 gewindeformenden Schrauben (V5) befestigen (Fig. 3i).
• Die beiden Stützelemente des Verlängerungs≠stücks (A) (Abb. 2) nur dann verwenden, wenn kein oberes Hängegerüst eingesetzt wird oder wenn eine Zwischendecke vorhanden ist. Die Glasscheiben an die Dunstabzugshaube anmontieren (Abb. O5).

AVERTISSEMENTS
