MODE D'EMPLOI MIRABILIA FALMEC

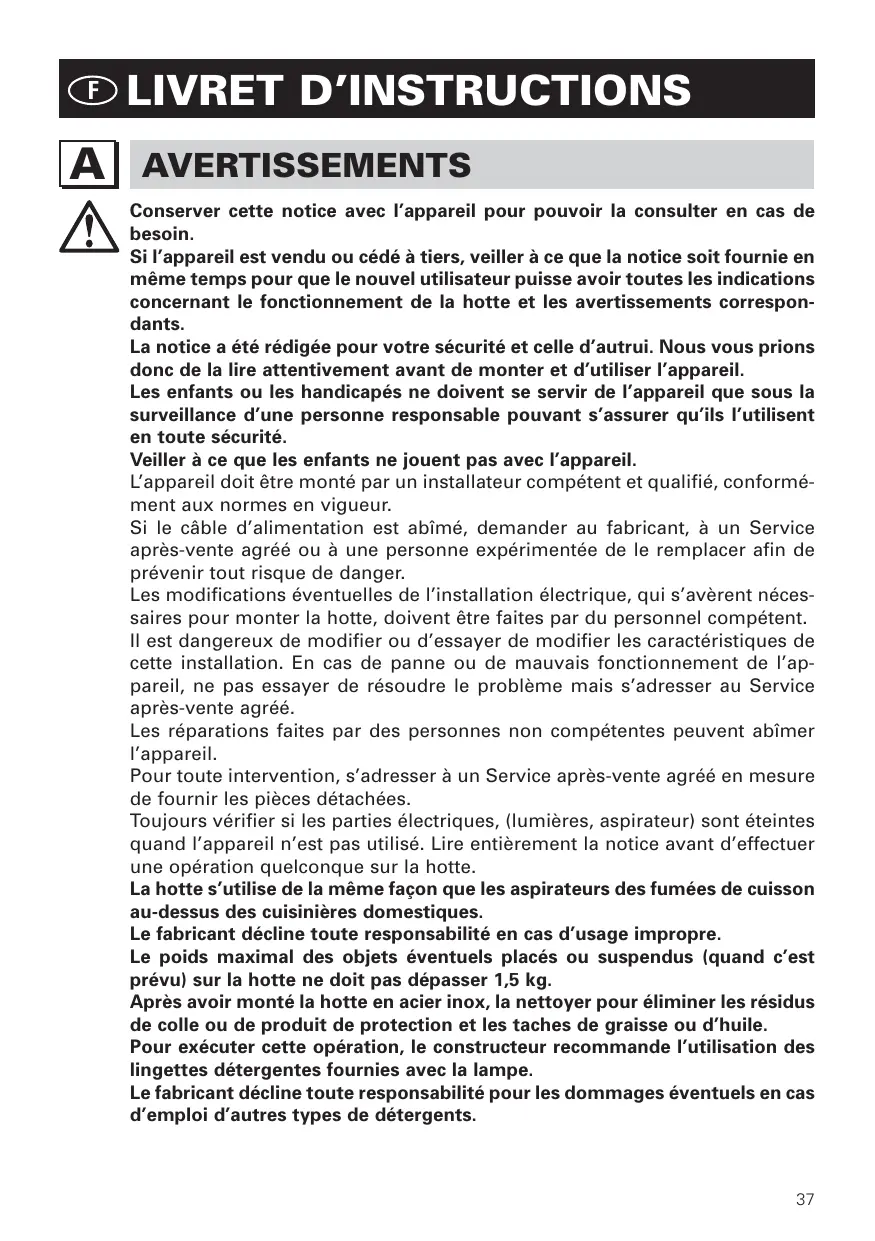

AVERTISSEMENTS Conserver cette notice avec l'appareil pour pouvoir la consulter en cas de besoin. Si l'appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les avertissements correspon- dants. La notice a été rédigée pour votre sécurité et celle d'autrui. Nous vous prions donc de la lire attentivement avant de monter et d'utiliser l'appareil. Les enfants ou les handicapés ne doivent se servir de l'appareil que sous la surveillance d'une personne responsable pouvant s'assurer qu'ils l'utilisent en toute sécurité. Veiller à ce que les enfants ne jouent pas avec l'appareil. L'appareil doit être monté par un installateur compétent et qualifié, conformé- ment aux normes en vigueur. Si le câble d'alimentation est abîmé, demander au fabricant, à un Service après-vente agréé ou à une personne expérimentée de le remplacer afin de prévenir tout risque de danger. Les modifications éventuelles de l'installation électrique, qui s'avèrent néces- saires pour monter la hotte, doivent être faites par du personnel compétent. Il'est dangereux de modifier ou d'essayer de modifier les caractéristiques de cette installation. En cas de panne où de mauvais fonctionnement de l'ap- pareil, ne pas essayer de résoudre le problème mais s'adresser au Service après-vente agrl Les réparations faites par des personnes non compétentes peuvent abîmer l'appareil. Pour toute intervention, s'adresser à un Service après-vente agréé en mesure de fournir les pièces détachées. Toujours vérifier si les parties électriques, (lumières, aspirateur) sont éteintes quand l'appareil n'est pas utilisé. Lire entièrement la notice avant d'effectuer une opération quelconque sur la hotte. La hotte s'utilise de la même façon que les aspirateurs des fumées de cuisson au-dessus des cuisinières domestiques. Le fabricant décline toute responsabilité en cas d'usage impropre. Le poids maximal des objets éventuels placés ou suspendus (quand c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg. Après avoir monté la hotte en acier inox, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches de graisse ou d'huile. Pour exécuter cette opération, le constructeur recommande l’utilisation des lingettes détergentes fournies avec la lampe. Le fabricant décline toute responsabilité pour les dommages éventuels en cas d'emploi d’autres types de détergents.

Les données techniques de l'appareil sont reportées sur les plaques qui se trouvent à l'intérieur de la hotte (enlever les grilles métalliques pour voir l'étiquette. MONTAGE (partie réservée au personnel qualifié pour le montage de la hotte) Distance minimale: distance entre la surface de support des casseroles sur la table de cuisson et la partie la plus basse de la hotte. Quand la hotte est placée au-dessus d’un appareil à gaz, cette distance doit être d'au moins 65 cm (voir figure C1/C2). Si la notice de l'appareil à gaz indique une distance supérieure, il faut en tenir compte. Dans la version aspirante, le tuyau de sortie des fumées doit avoir un dia- mètre non inférieur à celui du raccord de la hotte. Le tuyau doit être légèrement incliné (environ 10%) vers le haut dans la partie à l'horizontale pour acheminer l'air à l'extérieur du local. Réduire le plus possible les coudes, vérifier si les tuyaux ont la longueur mi- nimale indispensable. Respecter les normes en vigueur sur l'évacuation de l'air à l'extérieur. Si la hotte fonctionne en même temps que d’autres appareils alimentés au gaz ou avec d’autres combustibles (chaudières, poêles, cheminées, etc.), s'assurer que le local où a lieu l'aspiration des fumées est bien aéré, conformément aux normes en vigueur. Instructions de montage: voir section «O» de la présente notice. BRANCHEMENT ÉLECTRIQUE {partie réservée au personnel qualifié pour le branchement) ATTENTION! Toujours débrancher l'appareil avant de faire une opération quelconque à l'intérieur de la hotte. S'assurer qu'aucun fil n’est débranché ou coupé ; si c’est le cas, contacter le Service après-vente le plus proche. S'adresser à du personnel qualifié pour le branchement électrique. Les branchements doivent être effectués conformément aux dispositions de loi en vigueur. Vérifier si le disjoncteur et l'installation électrique peuvent sup- porter la charge de l'appareil (voir plaque des caractéristiques techniques au point B). Certains appareils peuvent être munis d'un câble sans fiche ; la fiche à utiliser doit dans ce cas être de type « standardisé » en tenant compte que: - le fil jaune-vert doit être utilisé pour la mise à la terre; - le fil bleu doit être utilisé pour le neutre; - le fil marron doit être utilisé pour la phase, le câble ne doit pas être en con- tact avec les parties chaudes ayant une température supérieure à 70°C ; - monter une fiche adaptée à la charge sur le câble d'alimentation et la bran- cher à une fiche de sécurité appropriée.

Si un appareil fixe n'est pas muni d'un câble d'alimentation et d'une fiche, ou d'un autre dispositif pour le débrancher, avec une distance d'ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie Ill, les instructions doivent indiquer que ces dispositifs de coupure doivent être prévus dans le réseau d'alimentation, conformément aux règles d'installation. Le câble de terre jaune/vert ne doit pas être interrompu par l'interrupteur. Avant de brancher l'appareil, vérifier si : - la tension d'alimentation correspond à celle indiquée sur la plaque caractéri- stiques techniques ; - la prise de terre est correcte et fonctionnelle : - le système d'alimentation est muni d'un branchement à la terre efficace, conformément aux normes en vigueur ; - la prise ou l'interrupteur omnipolaire sont faciles à atteindre lorsque l'appa- reil est monté. Le fabricant décline toute responsabilité si les normes de sécurité ne sont pas respectées.

E | HOTTE VERSION À ÉVACUATION EX-

TERIEURE (aspirante) Dans cette version, les fumées et les vapeurs de cuisine doivent être ache- minées vers l'extérieur par un tuyau d'évacuation. Le convoyeur d'évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui conduit les fumées et les vapeurs vers une sortie extérieure. Il faut enlever les filtres au charbon actif s'ils sont prévus ; pour les extraire, voir les instructions reportées au point F. Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est utilisée en même temps que d'autres appareils qui fonctionnent au gaz ou avec d'autres combustibles. Indication spécifique pour l'Allemagne : Quand la hotte fonctionne en même temps que des appareils alimentés avec de l'énergie autre que celle électrique, la pression négative dans le local ne doit pas dépasser les 4 Pa (4 x 10-5 bar).

F | HOTTE VERSION À RECYCLAGE

D'AIR (filtrante) Dans cette version, l'air passe à travers les filtres au charbon actif pour être purifié et recyclé dans la cuisine. Vérifier si les filtres au charbon actif sont montés sur le moteur, si ce n’est pas le cas, les monter comme indiqué au point H. Lorsque la hotte est en modalité de filtrage enlevez la soupape de non retour placée sur le raccordement du moteur en sortie. Pour que le rendement soit optimal, il est conseillé d'utiliser la troisième vitesse en présence d’odeurs fortes et de vapeurs, la deuxième vitesse dans

des conditions normales et la première vitesse pour maintenir l'air propre en consommant peu d'énergie électrique. Il'est conseillé d'allumer la hotte au moment de commencer la cuisson et de la laisser fonctionner jusqu'à ce que les odeurs aient disparu. FONCTIONNEMENT

1. BOÎTIER DE COMMANDE ÉLECTRONIQUE

Bouton lumière - ON : lumière allumée (bouton allumé) ; - OFF : lumière éteinte ; Bouton - Cette touche permet de réduire la vitesse du moteur. Les vitesses 1, 2 et 3 sont indiquées grâce au voyant correspondant qui s'allume, à l'exclusion du voyant lumière et de la minuterie. Bouton + Les vitesses 1, 2 et 3 sont indiquées grâce au voyant correspondant qui s'allume, à l'exclusion du voyant lumière et de la minuterie. {Dans la version à 4 vitesses, la touche + a une lumière qui clignote. La 4e vitesse (ou vitesse intensive) est temporisée et le moteur passe au- tomatiquement à la 3e vitesse au bout d'environ 15 minutes). Bouton mode Fonction : marche et arrêt du moteur de la hotte. La fonction vitesse désirée permet de mettre le moteur en marche à la dernière vitesse sélectionnée avant l'arrêt. En option: version avec télécommande (disponible uniquement sur certaines versions). AVERTISSEMENTS : Placer l'appareil loin de sources d'ondes électromagnétiques pouvant interférer avec l'électronique de la hotte. Distance maximale de fonctionnement 5 mètres. Cette distance peut varier en fonction des interférences électromagnétiques d'autres appareils. Bouton lumière de la télécommande: on/off lumière. Bouton - et + réduction/augmentation de la vitesse (pour mettre le moteur en marche, appuyer indifféremment sur la touche + ou sur la touche -. Bouton minuterie : voir instructions ci-dessous.

Bouton minuterie et saturation des filtre: - Cette fonction permet d'éteindre automatiquement la hotte au bout de 15 minutes de fonctionnement à la vitesse réglée précédemment (bouton avec lumière clignotante). - Au bout d'environ 30 heures de fonctionnement, le bouton propose le lavage des filtres métalliques (il devient rouge). Pour désactiver l'alarme, appuyer sur le bouton minuterie pendant quelques secondes jusqu'à ce que la lumière rouge s’éteigne. Éteindre ensuite la hotte et la rallumer pour voir si l'alarme a disparu.

2. DIMMER (variateur)

Sur le fond de la hotte est positionné un gradateur (dimmer) d'intensité lumineuse pour l'éclairage d'ambiance. a) Gradateur à manette: tourner la manette dans le sens des aiguilles d'une montre pour augmenter ou dans le sens inverse à celui des aiguilles d'une montre pour réduire, l'intensité lumineuse. Pour éteindre complètement la lumière, tourner dans le sens inverse à celui des aiguilles d'une montre jusqu'au “clic” de OFF, répéter l'opération en sens inverse pour la position ON. b) Gradateur à soft touch: maintenir la touche pressée pour augmenter ou réduire l'intensité lumineuse. c) Variateur avec fonction intégrée dans le clavier: Si le moteur est éteint, une pression continue sur la touche lumière (2 secondes) du clavier, vous ac- cédez aux modalités de modification de l'intensité de la lumière d'ambiance (lampes à incandescence). En appuyant sur les touches + et - vous réglez l'intensité de la lumière. Si le moteur est en marche, une pression continue de la touche permet d'allumer ou d'éteindre la lumière d'ambiance. Pour remplacer la lampe à incandescence:

1) s'assurer que la hotte est bien déconnectée du réseau électrique;

2) enlever les vitres de décoration (voir sect. O)

3) remplacer l'ampoule par une ampoule du même modèle que celle originale

(max. 25 W) remettre en place les vitres (voir fig. O5).

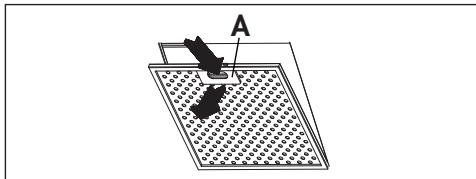

Ouvrir le panneau (cf. fig. H3). Pour retirer le filtre métallique anti-graisses, actionner la poignée A.

2. FILTRES AU CHARBON ACTIF

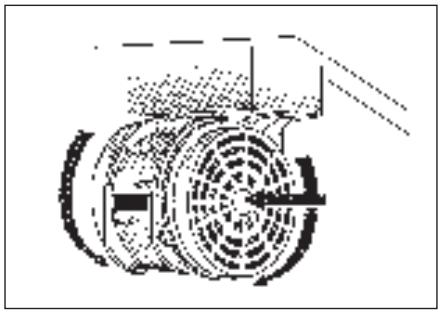

Procéder comme suit pour remplacer les filtres au charbon actif : enlever les filtres métalliques comme indiqué plus haut, ce qui permet d'accéder facilement aux deux filtres qui sont accrochés sur le côté droit et gauche du convoyeur. Pour le montage/remplacement, voir la figure.

Pour commander les filtres neufs, se servir du coupon joint à la notice ou s'adresser au distributeur.

3. PANNEAU REMOVIBILE

Suivez les instructions sur l'image. H3 pour enlever le panneau.

ÉCLAIRAGE MONTAGE ET REMPLACEMENT

SPOT Pour remplacer la lampe du “Square halogen light": a) S'assurer que l'appareil est bien débranché du réseau électrique. b} Ouvrir complètement le panneau jusqu'à un angle de 90° (voir figure) en appuyant sur PUSH c) Remplacer la lampe par une lampe similaire (halogène max. 20 W, 12 Volt culot G4). d) Refermer le panneau. Si le panneau ne se referme pas correctement, répéter l'opération du point b.

L'entretien constant garantit un bon fonctionnement et un rendement optimal dans le temps. Il faut faire très attention en particulier aux filtres métalliques anti-graisse et à ceux au charbon actif. Le nettoyage fréquent des filtres et du support correspondant évite à la graisse de s'accumuler sur la hotte, ce qui pourrait provoquer un incendie.

1. FILTRES ANTI-GRAISSE MÉTALLIQUES

Ils servent à retenir les particules de graisse en suspension. Il est donc conseillé de les laver chaque mois dans de l'eau chaude contenant un peu

de détergent, en évitant de les plier. Attendre qu'ils soient bien secs avant de les remonter. Pour le démontage et le montage, voir les instructions au point H1. Répéter fréquemment l'opération.

2. FILTRES AU CHARBON ACTIF

Ils servent à retenir les odeurs présentes dans le flux d'air qui les traverse. L'air épuré suite aux passages successifs à travers les filtres est recyclé dans la cuisine. Ne pas laver les filtres au charbon actif qui doivent être remplacés en moyenne tous les 3-4 mois (en fonction de l'usage). Pour remplacer les filtres au charbon actif, suivre les instructions du point H2.

3. NETTOYAGE EXTÉRIEUR DE LA HOTTE

Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutre ou avec de l'alcool dénaturé. Ne nettoyer qu'avec un chiffon souple trempé dans de l'eau contenant du savon neutre si la surface a subi un traitement anti-empreinte (Fasteel), en ayant soin de rincer et d'essuyer soigneusement. Ne pas utiliser de produits contenant des substances abrasives, un chiffon rêche ni le type de chiffon pour nettoyer l’acier que l’on trouve généralement dans le commerce car cela abîimerait irrémédiablement le traitement superficiel de l'inox. La surface définitivement abîmée de l'inox sera la conséquence directe du non-respect de ces indications. La notice complète doit être conservée avec l'appareil. Le fabricant décline toute responsabilité si ces indications ne sont pas res- pectées.

4. NETTOYAGE INTÉRIEUR DE LA HOTTE

Il'est interdit de nettoyer les parties électriques ou celles relatives au mo- teur à l'intérieur de la hotte avec des liquides ou des solvants ; Ne pas utiliser de produits contenant des substances abrasives. Toujours dé- brancher l'appareil avant d'effectuer les opérations indiquées plus haut.

SÉCURITÉ AVERTISSEMENTS CE

L'installation électrique est dotée d'un branchement à la terre comme reporté dans les normes de sécurité internationales ; elle est par ailleurs conforme aux normes européennes sur les parasites radio. Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la com- bustion (chaudières, cheminées, etc.). Vérifier si la tension du réseau correspond à celle indiquée sur la plaque qui se trouve à l'intérieur de la hotte. La distance minimale de sécurité entre la table de cuisson et la hotte doit être d'au moins 65 cm. Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses durant l'emploi : l'huile surchauffée pourrait prendre feu. - S'assurer que le local est suffisamment aéré s'il faut faire fonctionner la hotte en même temps que certains appareils qui utilisent le gaz ou autre comme combustible. - Ne pas allumer de flammes libres en dessous de la hotte. - Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la com- bustion (chaudières, cheminées, etc.).

- S'assurer que les normes en vigueur sur l'évacuation de l'air à l'extérieur du local sont respectées avant d'utiliser la hotte. Débrancher l'appareil en enlevant la fiche ou en actionnant l'interrupteur général avant d'effectuer une opération de nettoyage ou d'entretien quelcon- que. Le fabricant décline toute responsabilité pour les accidents ou les dom- mages directs ou indirects éventuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, l'emploi et l'entretien de l'appareil. GARANTIE L'appareil est couvert par la garantie. Les conditions de garantie sont reportées en entier au dos de cette notice. Le fabricant décline toute responsabilité pour les inexactitudes, imputables à des erreurs d'impression ou de trans: on, contenues dans cette notice. Il se réserve le droit d'apporter les modifications qu'il juge nécessaires ou utiles à ses produits, même dans l'intérêt de l'utilisateur, sans pour autant compromettre les caractéristiques essentielles relatives au fonctionnement et à la sécurité.

Phase 1 - Poser sur le mur la barre de soutien (A-Fig. O1), à une hauteur du plan de cuisson déterminée par la somme des mesures X+300 mm. - Contrôler à l’aide d'un niveau à bulle l'alignement horizontal et marquer aux extrémités de la barre n° 2 points de perçage. - Percer, insérer n° 2 chevilles à expansion g 8mm et fixer la barre avec les vis correspondantes. Phase 2 - Accrocher la hotte à la barre de soutien (Fig. O2). - Régler l'alignement de la hotte au moyen des vis des fixations: La vis supérieure (B) règle la distance par rapport au mur, la vis inférieure (C) le coulissement vertical. Phase 3 - Pour éviter le décrochage de la hotte dû à une pression sous-jacente, la fixer au mur avec les équerres fournies à cet effet (fig. O3). - Insérer sur le raccord (D) le tuyau (E). Phase 4 - Enfiler dans l'élément (G) la rallonge (H), en la faisant coulisser de manière à atteindre la hauteur souhaitée. - Une fois la position optimale trouvée, fixer la rallonge à la cheminée au moyen des vis (V1) fournies; - Fixer l'ensemble cheminée + rallonge à la hotte au moyen des 6 vis V2. - Exécuter le montage des vitres sur la hotte (fig. O5).

Phase 1 - Identifier la hauteur (H1=65) souhaitée pour le positionnement de la hotte. - Faire coulisser les structures internes de support (C) et (C1) jusqu'à obtention de la hauteur souhaitée (H2), puis les fixer avec 8 vis (V2) taraudeuses (Fig. O6). Phase 2 - Enfiler la rallonge sur la cheminée (Fig. O6). - Dans le cas de version aspirante: identifier la hauteur optimale du tuyau rigide ou flexible d'évacuation des fumées et le connecter au raccord moteur. Phase 3 - Soulever la hotte en l'accrochant aux 4 vis métriques M5 (V4) prévissées à la structure interne de support (centrer les trous 911 sur la fente de la structure de renforcement intérieur de la hotte et la déplacer latéralement)(Fig. O7a). - Serrer définitivement les 4 vis M5 (V4) (Fig. O7b). - Exécuter la connexion du tuyau au raccord de l'orifice d'évacuation au plafond (dans le cas de version aspirante). - Exécuter la connexion électrique seulement après avoir déconnecté l'alimentation électrique. - Fixer la rallonge à la structure interne de support par l'intermédiaire des 4 vis métriques M4 (V3), (Fig. 8). - Utiliser les éléments de support rallonge prévus en cas de placoplâtre (A) (Fig. 9) seulement si la structure interne de support n'est pas utilisée, ou bien dans le cas d’un faux plafond. - Exécuter le montage des vitres sur la hotte (fig. O5). O3 - MONTAGE MIRABILIA ILOT 85/ILOT 67 CENTRAL CHIM- NEY Phase 1 - Déterminer la hauteur désirée (H1=65:75 cm) où placer la hotte. - Faire glisser les caissons (C) et (C1) jusqu'à la hauteur désirée (H2) et les bloquer avec 8 vis (V2) autotaraudeuses (Fig. 1a). - Fixer le caisson (C) au plafond en utilisant 4 chevilles Fischer de 9 8 et les vis correspondantes (V1) (Fig. 1b). Phase 2 - Enfiler la rallonge sur la cheminée et les fixer l’une à l’autre avec du scotch en papier (Fig. 2). - Fixer l'ensemble cheminée-rallonge (D+E) au caisson (C) à l'aide des 4 vis micrométriques M4 (V3) prévues dans les trous déjà percés, sans les serrer à fond (Fig. 2). - S'il s'agit d’une hotte aspirante: déterminer la hauteur optimale du tuyau rigide ou flexible d'évacuation des fumées (F) et relier ce dernier au raccord du moteur. Phase 3 - Lever la hotte en l'accrochant aux 4 vis micrométriques M5 (V4) pré-vissées au caisson (C) (centrer les trous & 11 sur la fente de la chambre interne et la

déplacer sur le côté) (Fig. 3a). - Serrer les 4 vis M5 (V4) à fond (Fig. 3b). - Ôter le scotch en papier (Fig. 3c), enlever les 4 vis micrométriques M4 (V3) vissées précédemment sur le caisson (Fig. 3d) et faire coulisser l'ensemble cheminée-rallonge vers le bas (Fig. 3e). - Relier le tuyau au raccord du trou d'évacuation du plafond (s'il s'agit de la version aspirante) (Fig. 3f). - Ne procéder au branchement électrique qu'après avoir coupé le courant. - Fixer la rallonge au caisson (C) à l'aide des 4 vis micrométriques M4 (V3), sans les serrer à fond (Fig. 3g). - Fixer définitivement la rallonge au caisson (C) en serrant les 4 vis micrométriques M4 (V3). - Bloquer la cheminée à l’aide des 2 vis autotaraudeuses (V5) (Fig. 3i). - Ne se servir des éléments de support de la rallonge (A) (Fig. 2) que si le caisson supérieur n'est pas utilisé ou s'il y a un faux plafond. Exécuter le montage des vitres sur la hotte (fig. O5).
