INSTRUKCJA OBSŁUGI MIRABILIA FALMEC
Zakupiliście prestiżowy okap kuchenny o gwarantowanej jakości. Dla uzyskania najlepszych wyników zalecamy, by starannie przestrzegać instrukcji obsługi i konserwacji zawartych w tej broszurze. Ponadto, do zamawiania zapasowych filtrów z węglem drzewnym, wykorzystywać specjalny kupon załączony na okładce.
MIRABILIA PARETE/WALL
Fig. C1
MIRABILIA ISOLA/ISLAND
Fig. C2
MIRABILIA PARETE/WALL

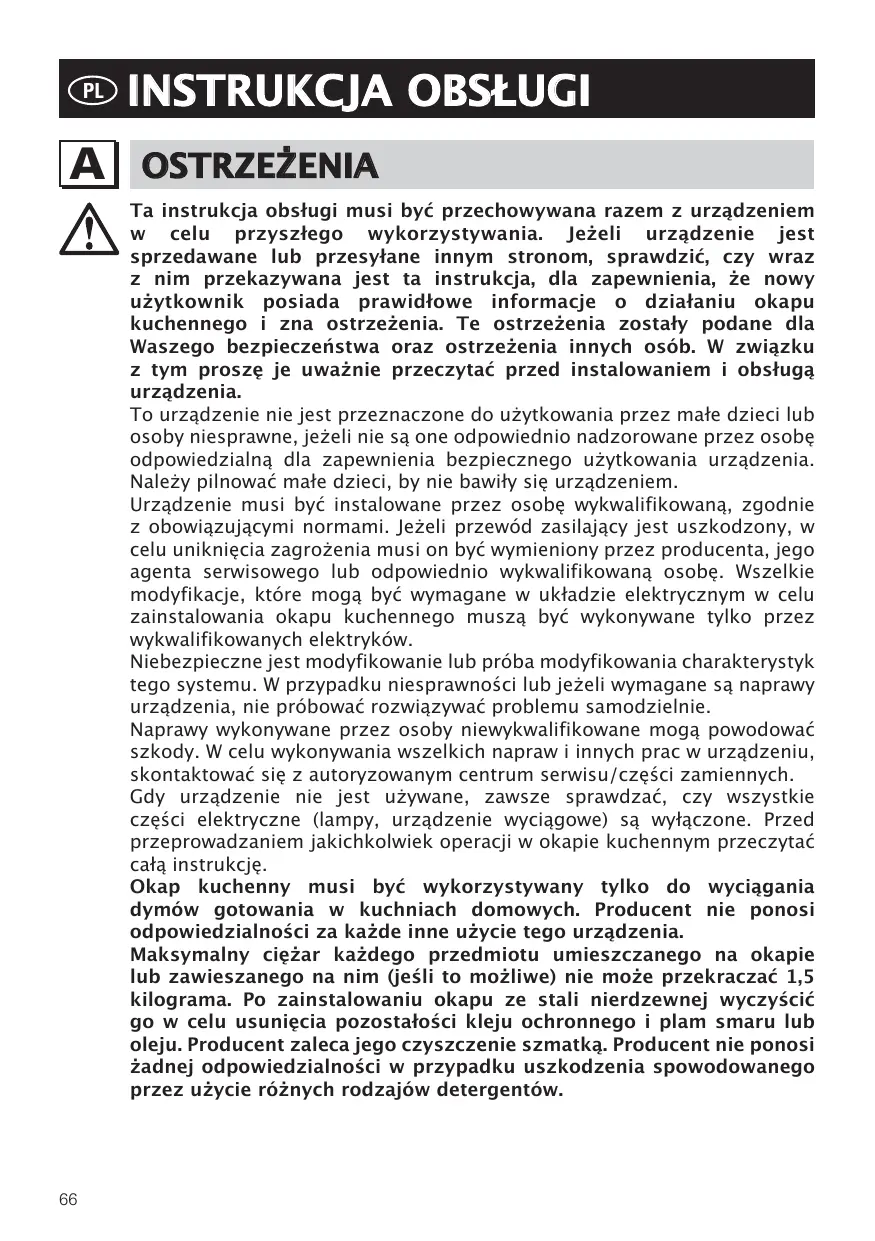

Ta instrukcja obsługi musi być przechowywana razem z urządzeniem w celu przyszłego wykorzystywania. Jeżeli urządzenie jest sprzedawane lub przesyłane innym stronom, sprawdzić, czy wraz z nim przekazywana jest ta instrukcja, dla zapewnienia, że nowy użytkownik posiada prawidłowe informacje o działaniu okapu kuchennego i zna ostrzeżenia. Te ostrzeżenia zostały podane dla Waszego bezpieczeństwa oraz ostrzeżenia innych osób. W związku z tym proszę je uważnie przeczytać przed instalowaniem i obsługą urządzenia.
To urządzenie nie jest przeznaczone do użytkowania przez małe dzieci lub osoby niesprawne, jeżeli nie są one odpowiednio nadzorowane przez osobę odpowiedzialną dla zapewnienia bezpiecznego użytkowania urządzenia. Należy pilnować, aby dzieci nie bawiły się urządzeniem.
Urządzenie musi być instalowane przez osobę wykwalifikowaną, zgodnie z obowiązującymi normami. Jeżeli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia musi on być wymieniony przez producenta, jego agenta serwisowego lub odpowiednio wykwalifikowaną osobę. Wszelkie modyfikacje, które mogą być wymagane w układzie elektrycznym w celu zainstalowania okapu kuchennego, muszą być wykonywane tylko przez wykwalifikowanych elektryków.
Niebezpieczne jest modyfikowanie lub próba modyfikowania charakterystyk tego systemu. W przypadku niesprawności lub jeżeli wymagane są naprawy urządzenia, nie próbować rozwiązywać problemu samodzielnie.
Naprawy wykonywane przez osoby niewykwalifikowane mogą powodować szkody. W celu wykonywania wszelkich napraw i innych prac w urządzeniu, skontaktować się z autoryzowanym centrum serwisowym części zamiennych.
Gdy urządzenie nie jest używane, zawsze sprawdzać, czy wszystkie części elektryczne (lampy, urządzenie wyciągowe) są wyłączone. Przed przystępowaniem do jakichkolwiek operacji w okapie kuchennym przeczytać całą instrukcję.
Okap kuchenny musi być wykorzystywany tylko do wciągania dymów gotowania w kuchniach domowych. Producent nie ponosi odpowiedzialności za każde inne użycie tego urządzenia.
Maksymalny ciężar każdego przedmiotu umieszczanego na okapie lub zawieszanego na nim (jeśli to możliwe) nie może przekraczać 1,5 kilograma. Po zainstalowaniu okapu ze stali nierdzewnej wyczyścić go w celu usunięcia pozostałości kleju ochronnego i plam smaru lub oleju. Producent zaleca jego czyszczenie szmatką. Producent nie ponosi żadnej odpowiedzialności w przypadku uszkodzenia spowodowanego przez użycie różnych rodzajów detergentów.
SPECYFIKACJE TECHNICZNE
Dane techniczne dotyczące urządzenia elektrycznego są podane na tabliczkach znamionowych umieszczonych wewnątrz okapu kuchennego.
INSTALOWANIE
(Rozdział zarezerwowany dla wykwalifikowanych instalatorów okapów kuchennych).
Minimalna odległość: odległość pomiędzy rusztami kuchenki a najniższym elementem okapu. Gdy okap jest umieszczony nad urządzeniem gazowym, ta minimalna odległość musi wynosić przynajmniej 65 cm (patrz rysunki C1/C2) lub nawet wyżej, jeśli tak podano w instrukcjach użytkowania kuchenki gazowej.
W wersji wyciągu na zewnątrz, średnica kanału wyprowadzającego opary musi być nie mniejsza niż podłączenia okapu kuchennego.
Na odcinkach poziomych kanał musi lekko wznosić się do góry (około 10%), tak, by lepiej wyprowadzić powietrze poza pomieszczenie.
Unikać stosowania rur kolankowych, upewnić się, że rury są o możliwie najmniejszej długości.
Przestrzegać aktualnych przepisów dotyczących wyprowadzania powietrza do atmosfery.
Jeżeli w tym samym czasie używany jest bojler, piec, kominek, itp., który wykorzystuje gaz lub inne paliwa, upewnić się, że pomieszczenie, z którego odprowadzane są opary, jest dobrze wentylowane, zgodnie z aktualnymi przepisami. Instrukcje mocowania: patrz rozdział „O" instrukcji.
POŁĄCZENIA ELEKTRYCZNE
(Rozdział zarezerwowany dla wykwalifikowanych instalatorów). OSTRZEŻENIE!
Przed wykonywaniem jakichkolwiek prac wewnątrz okapu kuchennego, odłączyć urządzenie od zasilania sieciowego.
Sprawdzić, czy przewody wewnątrz okapu kuchennego nie są odłączone lub przycięte; jeśli tak jest, skontaktować się z najbliższym centrum serwisowym. Podłączenia elektryczne muszą być wykonywane przez osobę wykwalifikowaną.
Podłączenia muszą być wykonywane zgodnie z obowiązującymi normami prawnymi. Sprawdzić, czy bezpiecznik i układ elektryczny mogą przenosić obciążenia urządzenia (patrz specyfikacje techniczne w punkcie B).
Niektóre rodzaje urządzeń są wyposażone w kabel bez wtyczki; w takim przypadku muszą być stosowane „znormalizowane" wtyczki, z uwzględnieniem, że:
- przewód żółto-zielony musi być wykorzystywany do uziemienia;
- przewód niebieski musi być używany dla linii zerowej (neutral);
- przewód brązowy musi być używany jako fazowy; kabel nie może stykać się z częściami gorącymi (powyżej 70°C).
- Załóż wtyczkę, która jest odpowiednia dla obciążenia kabla zasilania i podłącz ją do odpowiedniego gniazdka zasilania.
Dla urządzeń, które przychodzą wyposażone w kabel i wtyczkę, proszę się upewnić, że są one włączane do obwodu odpowiedniego dla takiego urządzenia.
Proszę poradzić się osoby wykwalifikowanej. (Patrz specyfikacje techniczne w punkcie B).
Producent nie ponosi żadnej odpowiedzialności, jeśli nie są przestrzegane normy bezpieczeństwa.

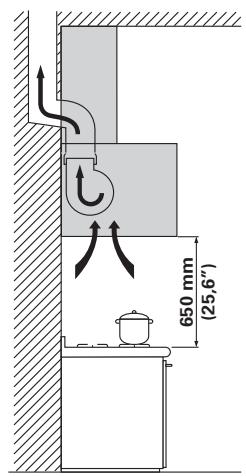

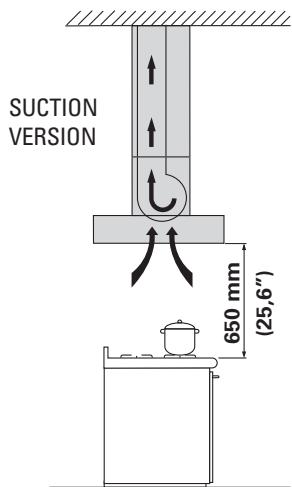

OKAP KUCHENNY Z WYPROWADZENIEM ZEWNĘTRZNYM (wyciąg)
W tej wersji, dymy i para z kuchni są wyprowadzane na zewnątrz przez kanał wyciągowy.
Przewód wyciągowy, który wystaje z górnej części okapu kuchennego musi być podłączony do kanału, który wyprowadza dymy i parę na zewnątrz. W tej wersji filtry z węgla drzewnego, które są założone, muszą być wyjęte; w tym celu proszę przeczytać instrukcje w punkcie F. Gdy okap kuchenny jest używany w tym samym pomieszczeniu jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, musi być zapewniona odpowiednia wentylacja, zgodnie z normą.
Odstępstwo dla Niemiec:
Gdy równocześnie pracują: okap kuchenny i urządzenia zasilane energią inną, niż elektryczna, podciśnienie w pomieszczeniu nie może przekraczać 4 Pa (4x10 E-5 bar).

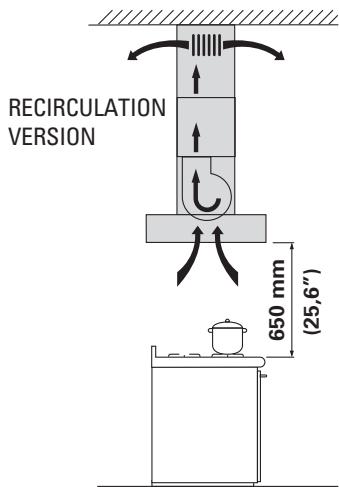

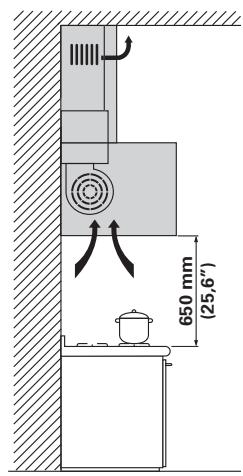

OKAP KUCHENNY RECYRKULACYJNY (z filtrem)
W tej wersji powietrze przepływa przez filtry z węglem drzewnym w celu oczyszczenia, następnie jest wyprowadzane ponownie do kuchni.
Sprawdzić, czy na silniku założone są filtry z węgla drzewnego, jeśli nie, zainstalować je zgodnie z instrukcjami w punkcie H.
Jeżeli okap jest typu filtrującego, wyjąć zawór jednokierunkowy założony na wylocie silnika.
Dla maksymalnej wydajności, gdy występują silne zapachy lub duża ilość pary, powinna być używana prędkość trzecia, w normalnych warunkach prędkość druga, a prędkość pierwsza dla utrzymywania czystego powietrza przy minimalnym zużyciu energii. Okap kuchenny powinien być włączany na początku gotowania i pozostawiony włączony aż do zniknięcia zapachów.
1. ELEKTRONICZNY PULPIT STEROWANIA
Przycisk światła
- ON: światło włączone (przycisk świeci się);
- OFF: światło wyłączone;
Przycisk -
Naciskać dla zmniejszania prędkości silnika
Prędkości 1, 2 i 3 są wskazywane przez liczbę zapalających się diod LED (wyłączając diody LED światła i zegara).
Przycisk +
Naciskać dla zwiększania prędkości silnika
Prędkości 1, 2 i 3 są wskazywane przez liczbę zapalających się diod LED (wyłączając diody LED światła i zegara).
(w wersji o 4 przycisk + błyska. Prędkość czwarta pozostaje włączona na ustawiony czas. Po 15 minutach silnik powraca do prędkości trzeciej).
Przycisk trybu (Mode)
Działanie: włącza i wyłącza silnik okapu.
Funkcja "desired speed" (wymagana prędkość) umożliwia uruchomienie silnika z prędkością, która została wybrana przy ostatnim wyłączeniem okapu.
Opcjonalnie: wersja ze zdalnym sterowaniem (tylko niektóre wersje).
OSTRZEŻENIE:
Instalować okap daleko od źródeł fal elektromagnetycznych, ponieważ mogą one zakłócać prawidłowe działanie układu elektronicznego.
Maksymalna odległość działania: 5 metrów. W przypadku zakłóceń elektromagnetycznych innych urządzeń, maksymalna odległość działania może być mniejsza, niż 5 metrów.
Przycisk światła na zdalnym sterowaniu: włączanie/wyłączanie światła.
Przyciski - i +: zwiększanie/zmniejszanie prędkości (w celu uruchomienia silnika nacisnąć przycisk + albo -).
Przycisk zegara: patrz instrukcje poniżej.
Przycisk zegara i alarmu 'zablokowanego filtra'
- Ta funkcja umożliwia automatyczne wyłączanie okapu po 15 minutach przy ustawionej poprzednio prędkości (przycisk sygnalizuje błyskaniem lampki).
- Po około 30 godzinach pracy przycisk sygnalizuje potrzebę umycia filtrów metalowych (przycisk świeci ciągłym czerwonym światłem). W celu wyłączenia alarmu nacisnąć przycisk przez kilka sekund, aż czerwone światło wyłączy się. Następnie wyłączyć okap i włączyć ponownie dla sprawdzenia, czy alarm zniknął.
2. DIMMER
W części dolnej okapu znajduje się regulator napięcia - intensywności oświetlenia (dimmer).
a) Pokrętło dimer - przekręcić pokrętło regulatora zgodnie z ruchem wskazówek zegara, aby rozświetlić, oraz odwrotnie z ruchem wskazówek zegara, aby przyciemnić lub przekręcając do końca, słysząc „clic”, wyłączyć oświetlenie czaszy okapu OFF. b) Sterowanie sensorowe dimer - przytrzymując palec na regulatorze, rozjaśniamy lub przyciemniamy oświetlenie czaszy okapu. c) Dimmer z zintegrowanymi w klawiaturze funkcjami: Podczas, gdy silnik jest wyłączony i po wciśnięciu na dłuższą chwilę przycisku światła (2 sekundy) na klawiaturze, wchodzi się do trybu zmiany intensywności światła atmosfery (lampka żarowa). Przyciskami + i - reguluje się intensywność światła. Podczas, gdy silnik jest wyłączony, wówczas wciśnięciem na dłuższą chwilę przycisku włącza się lub wyłącza światło atmosfery.
Wymiana żarówek rozświetlających czaszę:
a) upewnić się, że okap jest odłączony od sieci elektrycznej; b) w górnej części czaszy okapu odkręcić dwie przykrywki stalowe; c) wymienić ręcznie żarówki, odkręcając je z oprawek i zamieniając je na właściwe, podane przez producenta, które nie mogą przekraczać (max. 25W) każda; d) po wymianie żarówek założyć przykrywki i zakręcić je wkrętami w górnej części czaszy okapu.
Dla okapów, które posiadają panel z wyciągiem szczelinowym, otworzyć panel (patrz rys. nr. H3). Aby wyjąć filtr metalowy, przycisnąć i otworzyć zamek A.
2. FILTRY Z WĘGLEM DRZEWNYM

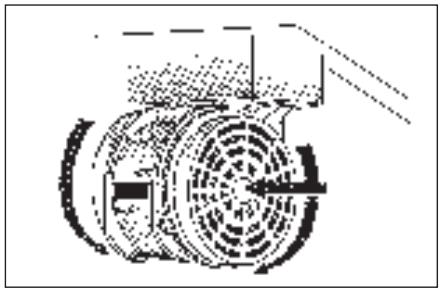

W celu wymiany filtrów z węglem drzewnym, postępować następująco: zdjąć filtry metalowe, jak opisano powyżej. Można teraz sięgnąć do dwóch filtrów umieszczonych na końcach silnika.
Jak zakładać nowe filtry - patrz rysunek.
W celu zamówienia nowych filtrów wykorzystać kupon załączony do tej instrukcji lub dostarczony przez dystrybutora.
3. PANEL OTWIERANY
ABY WYJĄĆ PANEL, PROSZĘ POSTĘPOWAĆ WEDŁUG INSTRUKCJI NA RYS. H3.
OŚWIETLENIE MONTAŻ WYMIANA
REFLEKTOR PUNKTOWY

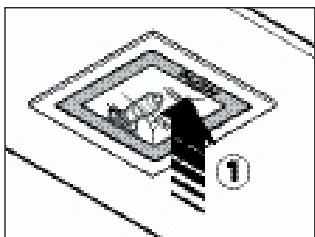

Wymiana oświetlenia „Square halogen Light” - halogeny kwadratowe a) upewnić się, że urządzenie jest odłączone od zasilania elektrycznego b) otworzyć całkowicie ramkę halogenu do położenia 90 (patrz rys.) naciskając na PUSH c) wymienić wziernik halogenu max. 20 W, 12 Volt, podłączenia G4 d) zamknąć ramkę halogenu. Jeśli ramka nie domknie się odpowiednio, powtórzyć operację od punktu b.
Ciągła obsługa konserwacyjna zapewnia prawidłowe działanie i wydajność urządzenia przez długi czas. Należy zwracać szczególną uwagę na metalowe filtry zatrzymujące tłuszcz i filtry z węglem drzewnym. Częste czyszczenie filtrów i ich mocowań zapewni, że tłuszcze nie będą się gromadzić w okapie, co powodowałoby zagrożenie pożarem.
Zatrzymują one cząstki tłuszczu zawieszone w powietrzu, dlatego powinny być czyszczone co miesiąc w gorącej wodzie z detergentem, bez ich wyginania.

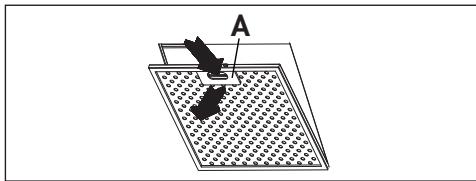

W celu wyjęcia i wymiany filtrów, postępuj zgodnie z instrukcjami w
punkcie H1. Ta operacja powinna być przeprowadzana regularnie. Filtry metalowe mogą być myte w zmywarce do naczyń.
2. FILTRY Z WĘGLEM DRZEWNYM
Te filtry zatrzymują zapachy występujące w strumieniu powietrza, które przez nie przepływa. Powietrze jest oczyszczane przez wielokrotny przepływ przez filtry i zawracane do pomieszczenia kuchni. Filtry z węglem drzewnym nie mogą być czyszczone i powinny być wymieniane średnio co 3 - 4 miesiące (zależnie od użytkowania). Wymiana filtrów z węglem drzewnym - patrz instrukcje w punkcie H2.
3. CZYSZCZENIE ZEWNĘTRZNEJ POWIERZCHNI URZĄDZENIA
Zewnętrzna powierzchnia okapu kuchennego powinna być czyszczona wilgotną szmatką i obojętnym płynnym detergentem lub alkoholem denaturowanym.
W przypadku wykończenia odpornego na ślady palców (fasteel), czyścić tylko wodą i obojętnym mydłem, miękką szmatką, płukać i dokładnie wycierać do sucha. Nie używać produktów, które zawierają substancje ścierne, ostrych ścierek lub ścierek specjalnych przeznaczonych do czyszczenia stali. Używanie substancji ściernych lub ostrych ścierek nieuchronnie uszkodzi wykończenie stali.
Powierzchnia stali zostanie nieodwracalnie uszkodzona, jeśli nie będą przestrzegane powyższe instrukcje.
Przechowywać te instrukcje wraz z instrukcjami użytkowania okapu.
Producent nie ponosi żadnej odpowiedzialności za wszelkie uszkodzenia spowodowane nieprzestrzeganiem powyższych instrukcji.
4. CZYSZCZENIE WNĘTRZA URZĄDZENIA
Części elektryczne lub części zespołu silnika wewnątrz okapu kuchennego nie mogą być czyszczone płynami lub rozpuszczalnikami.
Nie używać produktów ściernych.
Wszystkie powyższe operacje muszą być wykonywane po odłączeniu urządzenia od zasilania sieciowego.
OSTRZEŻENIA BEZPIECZEŃSTWA
Układ elektryczny i podłączenia uziemienia są zgodne z międzynarodowymi normami bezpieczeństwa; ponadto są one zgodne z normą europejską dla zgodności elektromagnetycznej.
Nie podłączać urządzenia do przewodów kominowych (od bojlerów, kominków, itp.). Upewnić się, że napięcie sieci odpowiada wartościom podanym na tabliczce znamionowej umieszczonej wewnątrz okapu kuchennego. Minimalna odległość bezpieczeństwa pomiędzy płytą kuchenną a okapem kuchennym musi wynosić przynajmniej 65 cm.
Pod okapem kuchennym nigdy nie gotować na „otwartych" płomieniach.
Sprawdzać frytkownice podczas ich użytkowania: przegrzany olej może być palny.
- Gdy okap kuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, upewnić się, że jest wystarczająca
wentylacja pomieszczenia.
- Nie podpalać potraw pod okapem kuchennym
- Wymagane powietrze nie może być wyrzucane do przewodu kominowego, który jest używany do odprowadzania dymów z urządzeń spalających gaz lub inne paliwa.
- Przed użytkowaniem urządzenia upewnić się, że są spełniane wszystkie przepisy dotyczące odprowadzania wymaganego powietrza.
- Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia. Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją, istnieje ryzyko pożaru.
Przed przystępowaniem do operacji czyszczenia lub konserwacji, odłączyć urządzenie poprzez wyłączenie wtyczki lub użycie wyłącznika sieciowego. Producent nie ponosi żadnej odpowiedzialności za wszelkie szkody, które mogą być spowodowane bezpośrednio lub pośrednio osobom, rzeczom i zwierzętom, z powodu nieprzestrzegania wszystkich instrukcji podanych w tej instrukcji, a przede wszystkim ostrzeżeń dotyczących instalowania, obsługi i konserwacji urządzenia.
GWARANCJA
Nowe urządzenie jest objęte gwarancją.
Warunki gwarancji są podawane przez dystrybutora.
Producent nie jest odpowiedzialny za wszelkie nieprawidłowości w tej instrukcji wynikające z błędów drukowania lub przypadków. Producent zastrzega sobie prawo do modyfikowania swoich produktów, gdy uzna to za konieczne lub w interesie użytkownika, bez pogarszania głównych charakterystyk bezpieczeństwa i działania.
MONTAŻ OKAPU
O1 - MODEL PRZYŚCIENNY
Faza 1
- Oprzeć na ścianie drążek podpierający (A-Fig. O1) na odpowiedniej wysokości od powierzchni wypalania, od sumy liczb X + 300 - Kontrolować za pomocą poziomicy ustawienie horyzontalne i zaznaczyć na krańcach drążka 2 punkty przykręcenia. - przedziurawić, zamocować 2 kliny o rozszerzeniu 8 mm i przymocować drążek za pomocą odpowiednich śrub.
Faza 2
- przymocować okap do drążka podpierającego (Fig. O2). - wyregulować ustawienie okapu za pomocą śrub mocujących:
Śruba górna (B) reguluje odległość od ściany, dolna (C) odpływ wertykalny
Faza 3
- w celu uniknięcia odczepienia się okapu w wyniku ciśnienia oddolnego przymocować go do ściany za pomocą śrub, znajdujących się w
wyposażeniu (fig. O3).
- zamocować na złączu (D) rurę (E).
Faza 4
- nasunąć element (G) przedłużacza (H) umożliwiając mu opadanie aż do osiągnięcia pożądanej wysokości. - po znalezieniu odpowiedniej wysokości przymocować przedłużacz komina za pomocą odpowiednich śrub (V1), znajdujących się w wyposażeniu; - przymocować razem komin+przedłużacz do okapu za pomocą 6 śrub V2. - zamontować szyby na okapie (Rys. O5)
O2 - MODEL WYSPOWY "mirabilia island 67"
Faza 1
- Wybrać wysokość (H1=65) odpowiednią do ustawienia okapu.
- Opuścić kraty (C) i (C1) aż do otrzymania pożądanej wysokości (H2), następnie zablokować je za pomocą 8 śrub (V2) samogwintujących (Rys. O6).
Faza 2
- Zainstalować przedłużacz na kominie (Rys. O6). - W przypadku modelu z odsysaniem: wybrać odpowiednią wysokość, optymalną dla sztywnej lub elastycznej rury odprowadzającej dym i podłączyć ją do złącza silnika.
Faza 3
- Podnieść okap, przymocowując go do 4 śrub metrycznych M5 (V4), przykręconych uprzednio (wycentrować otwory Ø 11 na dziurze między komorami i przesunąć ją na bok) (Rys. O7a).
- Przymocować ostatecznie 4 śruby M5 (V4) (Rys. O7b).
- Podłączyć rurę do złącza otworu odprowadzającego sufitu (w przypadku wersji z odsysaniem).
- Wykonać podłączenia elektryczne dopiero po odłączeniu zasilania elektrycznego. - Przymocować przedłużacz do kraty górnej za pomocą 4 śrub metrycznych M4 (V3), (Rys. O8).
- Wykorzystać elementy podparcia przedłużacza (A) (Rys. O9) tylko w przypadku, kiedy nie jest używana krata górna, ewentualnie w przypadku kotwienia do sufitu.
- Wykonać montaż szyb na okapie (Rys. O5).
- Określić wymaganą wysokość (H1=65) dla umieszczenia okapu. - Przesunąć kątownice (C) i (C1) na wymaganą wysokość (H2), następnie zablokować je 8 wkrętami samogwintującymi (V2) (Rys. 1a). - Zamocować kątownice (C) do sufitu, używając czterech kołków rozporowych o średnicy 8 i odpowiednich wkrętów (V1) (Rys. 1b).
Krok 2
- Założyć przedłużenia na komin i zamocować je wzajemnie taśmą maskującą (Rys. 2). - Zamocować zespół przedłużenia komina (D+E) do kratownicy (C) 4 wkrętami metrycznymi M4 (V3) wstawionymi do istniejących otworów, nie dokręcając ich całkowicie (Rys. 2). - Dla wersji odsysającej: określić optymalną wysokość dla sztywnej lub elastycznej rury wylotowej (F) i podłączyć ją do złącza silnika.
Krok 3
- Podnieść okap, zawieszając go na 4 wkrętach metrycznych M5 (V4) wkręconych wstępnie do kratownicy (C) (środkowe otwory o średnicy 11 na podłużnym wycięciu w obudowie wewnętrznej i przesunąć na boki) (Rys. 3a). - Dokręcić całkowicie 4 wkręty M5 (V4) (Rys. 3b). - Zdjąć taśmę maskującą (Rys. 3c), odkręcić cztery wkręty metryczne M4 (V3) wkręcone poprzednio do kratownicy (Rys. 3d) i przesunąć zespół przedłużenia komina do dołu (Rys. 3e). - Podłączyć rurę do złacza otworu wylotowego w suficie (Rys. 3f). - Wykonać połączenia elektryczne, tylko po odłączeniu zasilania elektrycznego. - Zamocować przedłużenie do kratownicy (C) wykorzystując 4 wkręty metryczne (V3), nie dokręcając ich całkowicie (Rys. 3g). - Zamocować całkowicie przedłużenie do kratownicy (C) dokręcając 4 wkręty metryczne M4 (V3). - Zablokować komin 2 wkrętami samogwintującymi (V5) (Rys. 3i). - Elementy podtrzymujące przedłużenia (A) stosować tylko, jeśli górna kratownica nie jest używana, lub w przypadku sufitu podwieszanego. - Wykonać montaż szyb na okapie (Rys. O5).
