MANUAL DE USUARIO KENJI PRESIDENT

Un vistazo a su EMPEROR KENJI

GUÍA DE PROBLEMAS

DECLARACIÓN CE DE CONFORMIDAD

TABLAS DE FRECUENCIAS

NORMAS EUROPEAS INHALTSANGABE

TABLEAU DE BANDE DE FRÉQUENCES

Français D) GUIDE DE DÉPANNAGE : F) GLOSSAIRE

C) CARACTÉRISTIQUES TECHNIQUES

Français Este equipo es apto para su uso en territorio español, para lo cual requiere de autorización administrativa concedida por la Dirección General de Telecomunicaciones y Tecnologías de la Información. Para otros países consultar tabla de restricciones p.

Español ¡ ATENCIÓN ! Antes de la utilizacíon tengan cuidado de nunca emitir sin haber previamente conectado la antena (conector "B" situado en la parte trasera de su equipo), ajustada la ROE (Relación de Ondas Estacionarias)! Sino, se expone a dañar el amplificador de potencia, no cubierto por la garantía. EQUIPO MULTI-NORMAS ! Ver la función “Selección de la banda de trabajo” en la pág. 18 y la tabla de Configuraciones en la pág. 43. President Antenas Ibérica S.A. Declara bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del consejo de 9 de marzo de 1999, transpuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de noviembre.

Español Bienvenido al mundo de los emisores-receptores CB de la última generación. Esta nueva gama de aparatos le introduce en la comunicación electrónica más avanzada. Por su tecnología de vanguardia que garantiza una calidad sin precedentes, su EMPEROR KENJI es un nuevo hito en la comunicación y la solución por excelencia para el profesional de la CB más exigente. Para aprovechar todas sus posibilidades, le aconsejamos lea atentamente el modo de utilización antes de instalar y utilizar su CB EMPEROR KENJI.

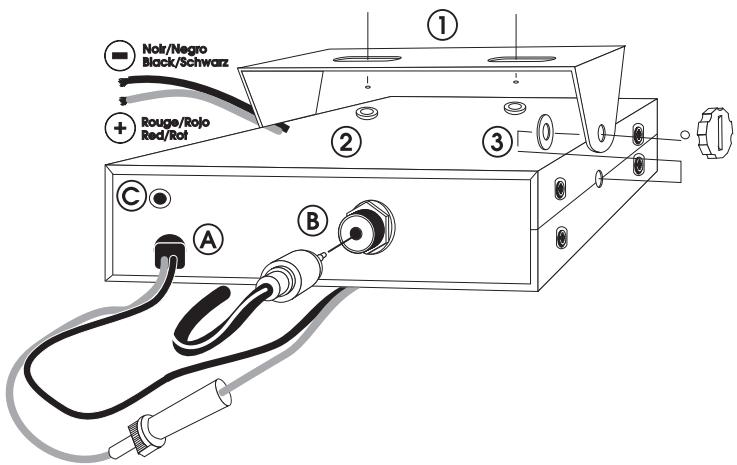

A) INSTALACIÓN

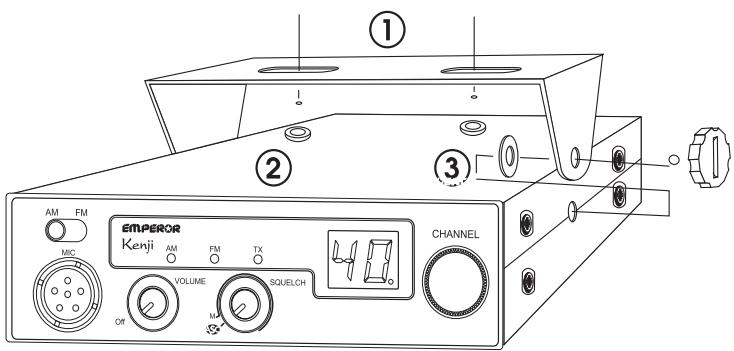

1) ELEGIR EL EMPLAZAMIENTO Y MONTAJE DEL PUESTO MÓVIL

a) Elegir el emplazamiento más apropiado para una utilización simple y práctica de su emisora móvil. b) Vigilar que no moleste al conductor ni a los pasajeros del vehículo. c) Prevenir el paso y la protección de los diferentes cables (alimentación, antena, accesorios, ...) con el fin de que en ningún caso perturben la conducción del vehículo. d) Utilice para el montaje el soporte (1) entregado con el equipo, fíjelo sólidamente con la ayuda de los tornillos (2) facilitados (diámetro de perforación 3,2 mm). Procure no dañar el sistema eléctrico del vehículo al perforar el salpicadero. f) Elija un emplazamiento para el soporte del micro y prevenga el paso de su cable. - NOTA: Su emisora móvil posee una toma de micro frontal que puede empotrarse en el salpicadero. En este caso es recomendable ajustar un altavoz externo para una mejor escucha de las comunicaciones (conectar EXT.SP situado sobre la parte superior del aparato: C). Infórmese dirigiéndose a su vendedor, le aconsejará más adecuadamente sobre el montaje de su equipo. un profesional). Las antenas y accesorios PRESIDENT están especialmente construidos para un rendimiento óptimo en cada aparato de la gama.

2) INSTALACIÓN DE LA ANTENA

Español a) Elección de la Antena: - En la CB, cuanto más larga es la antena, mejor su rendimiento. Su suministrador le orientará en la elección.

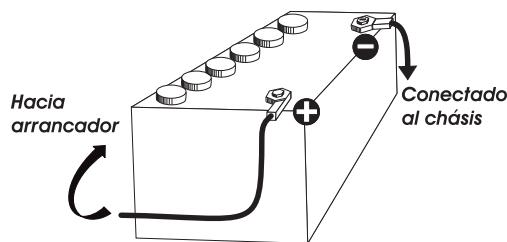

3) CONEXIÓN DEL ALIMENTADOR

Su EMPEROR KENJI está provisto de una protección contra las inversiones de polaridad. Sin embargo antes de conectarlo verifique sus conexiones. Su emisora debe alimentarse por una fuente de corriente contínua de 12 voltios (A). En este momento, la mayor parte de los coches y camiones funcionan con una toma de tierra negativo, se puede asegurar verificando que el terminal (-) de la batería esté bien conectado al bloque del motor o bastidor. En el caso contrario, consulte con su suministrador. b) Antena móvil: - Hay que instalarla en un lugar del vehículo donde tenga un máximo de superficie metálica (plan de masa), se alejará de los montantes del parabrisas y del cristal trasero. - En el caso de que una antena radioteléfono ya esté instalada, la antena CB debe estar más arriba que ésta. - Existen dos tipos de antenas; las preajustables y las ajustables. - Las preajustables se utilizan con una toma de tierra (en los tejados de las casas o en el capó posterior). - Las ajustables ofrecen una zona de utilización mayor y permiten sacar mayor partido del plano de tierra de superficie reducida (ver § 5 AJUSTE DE LA ROE). - Para una antena fija por agujereamiento, es necesario un excelente contacto antena/toma de Tierra. Para ésto rasque ligeramente la chapa al nivel del tornillo y de la arandela de ajuste. - Cuando pase el cable de conexión, tener en cuenta de no pinzarlo o aplastarlo (hay riesgo de ruptura o de cortocircuito). - Conectar la antena (B). ATENCIÓN: Los camiones poseen generalmente dos baterías y una instalación eléctrica de 24 voltios, entonces será necesario intercalar en el circuito eléctrico un convertidor 24/12 Voltios (Tipo PRESIDENT CV 24/12). Todas las operaciones de conexión siguientes, deben efectuarse con el cable de alimentación no conectado a la emisora: a) Asegúrense que el alimentador sea de 12 Voltios. b) Identifique los polos (+) y (-) de la bateria (+ = rojo, - = negro). En el caso que sea necesario alargar el cable de alimentación utilice un cable de sección equivalente o superior. c) Es necesario conectar sobre un (+) y (-) permanentes, a fin que no sea necesario marcar el código de acceso (Sistema del Código de Seguridad) a cada iniciación del vehículo. Les aconsejamos enchufar directamente el cable de alimentación en la bateria (el enchufe sobre el cable del autoradio o sobre otras partes del circuíto electrónico podrán en ciertos casos favorecer la recepción de las señales parásitas). d) Conecten el hilo rojo (+) al borne positivo de la bateria y el hilo negro (-) al borne negativo de la bateria. e) Conectar el cable de alimentación la emisora. c) Antena fija: - Vigilar que ésta esté libre de obstáculos al máximo. En caso de fijación sobre un mástil. Se hará conforme a las normas en vigor (infórmese dirigiendose a

LOBULO DE RADIACIÓN

ATENCIÓN: ¡No reemplace jamás el fusible de origen (2 A) por un modelo de un valor diferente!

B) UTILIZACIÓN

4) OPERACIONES DE BASE A EFECTUAR ANTES DE LA PRIMERA

UTILIZACIÓN, SIN USAR LA EMISIÓN (sin apoyar sobre el botón del micro)

1) INTERRUPTOR DE VOLUMEN

a) Para encender la emisora girar el botón (1) en el sentido de las agujas del reloj. b) Para aumentar el volumen girar el botón en el sentido de las agujas del reloj. a) Conectar el micro. b) Verificar la conexión de la antena. c) Puesta en marcha del aparato, girar el botón volumen (1) en el sentido inverso de las agujas del reloj. d) Girar el botón silenciador SQUELCH al máximo (en el sentido inverso de las agujas del reloj). Regular el botón VOLUME al nivel conveniente. e) Ajustar la emisora al canal 20 es decir con ayuda del conmutador rotativo o los botones UP / DOWN del micrófono. a) ASC (AJUSTE AUTOMÁTICO DEL SQUELCH) Patente mundial, exclusividad de PRESIDENT. Ningún ajuste manual repetitivo, optimización permanente entre la sensibilidad y la escucha confortable cuando el ASC está activado (a fondo en sentido inverso a las agujas de un reloj). Esta función es conmutable por la rotación del botón (2) en sentido de las agujas de un reloj, en este caso el ajuste del squelch vuelve a ser manual.

5) AJUSTE DEL ROE (ROE: Relación de Ondas Estacionarias)

ATENCIÓN: Operación a efectuar imperativamente antes de la primera utilización del aparato o antes de cambiar de antena. Este reglaje se debe realizar en un lugar libre de obstáculos, al aire libre.

• Ajuste con ROE-Medidor externo (tipo PRESIDENT ROE-1 o ROE-2): b) SQUELCH MANUAL Girar el botón del SQUELCH en el sentido de las agujas del reloj justo hasta el punto exacto, todos los ruidos de fondo desaparacerán. Este ajuste debe hacerse con precisión, pues colocado en posición máxima en el sentido de las agujas del reloj, únicamente se reciben las señales más fuertes. a) Conexión de la ROE-Medidor: - Conectar la ROE-Medidor entre la emisora y la antena, lo más cerca posible de la emisora (utilice para esto un cable de 40 cm. máximo tipo PRESIDENT CA-2C). b) Ajuste de la ROE: - Introducir la emisora sobre el canal 20. - Posicionar el conmutador de ROE-medidor en posición CAL (calibrado). - Pulsar sobre el botón del micro para pasar a emisión. - Introducir la aguja sobre el índice ▼ con ayuda del botón de calibración. - Colocar el conmutador en posición SWR (lectura del valor de la ROE). El valor manifestado sobre su medidor debe estar cerca de 1. En el caso contrario, reajustar la antena hasta obtener el valor más cercano posible de 1 (un valor de ROE comprendido entre 1 y 1,8 es aceptable). - Es aconsejable recalibrar, entre cada operación de regulación de la antena.

3) SELECTOR DE CANALES: Conmutador Rotativo

La rotación de este botón le permite seleccionar el canal (de 1a 40) de emisión o recepción.

4) INDICADOR DE CANALES

ATENCIÓN: Para evitar perdidas y atenuaciones en los cables de interconexión entre el equipo de CB y los complementos, PRESIDENT le recomienda que los cables tengan una longitud inferior a 3m. Ahora, su emisora está lista para funcionar. Indica el número del canal utilizado.

Español Suprime los ruidos de fondo indeseables en la ausencia de comunicación. El squelch no influye en el volumen ni en la posición de emisión, pero permite escuchar confortablemente.

5) PILOTO INDICADOR DE EMISIÓN

TABLA DE DE BANDAS DE TRABAJO

Se ilumina en el momento de presionar el micrófono (8) y pasar a emisión.

6) PILOTOS INDICADORES DE MODALIDAD AM/FM

Visualiza la modalidad activa AM o FM.

7) AM/FM

Conmutador que permite seleccionar la modalidad de emisión AM o FM.

8) PULSADOR DE EMISIÓN DEL MICRÓFONO

Español Presionar para pasar a emisión y poder hablar, dejar en reposo para escuchar. A) ALIMENTACIÓN (13,2 V) Código País

Alemania 80 CH FM 4 Watt/ 40 CH AM 1 Watt

Alemania 40 CH FM 4 Watt/ 40 CH AM 1 Watt

España 40 CH AM/FM 4 Watt

Reino Unido 40 CH FM 4 Watt frecuencias ENG/

CEPT 40 CH FM 4 W

B) ANTENA (SO-239) C) ALTAVOZ EXTERIOR (8 , Ø 3,5 mm) Nota : Code 00 (en el Reino Unido solo se permite el uso de la FM) - Para seleccionar las frecuencias especiales ENG situar el conmutador AM/FM (7) en la posición FM. El indicador AM se ilumina. - Para seleccionar las frecuencias FM CEPT situar el conmutador AM/FM (7) en la posición AM. El indicador FM se ilumina. SELECCIÓN DE LA BANDA DE TRABAJO La banda de trabajo debe ser elegida según el país de uso. No utilice una configuración diferente. En determinados países pude ser necesario disponer de una licencia de uso. La utilización de la banda correcta en cada país es responsabilidad del usuario. Procedimiento de selección: - Apagar el equipo - Encender el equipo presionando simultáneamente el pulsador de emisión del micrófono - El indicador de canales parpadea, dejar de presionar al cabo de 3 segundos, el indicador parpadeará mas rápidamente - Elegir el código correspondiente a la banda deseada mediante el conmutador de canales, presionando el pulsador de emisión del micrófono durante 2 segundos. - Apagar y encender nuevamente el equipo para validar la selección

2) LA EMISORA NO RECIBE O SU RECEPCÍÓN ES DE MALA

CALIDAD Doble súper heterodino 1ª FI :10,695 MHz, 2ª FI: 455 kHz

0.5 µV para 20 dB de SINAD en FM

inferior a 8% @ 1 KHz 65 dB 65 dB 45 dB 325 mA

3) LA EMISORA NO SE ILUMINA

- Verificar el alimentador. - Verificar que no haya una inversión en los hilos al nivel de la acometida. - Verificar el fusible.

2) RECEPTOR

Sistema de recepción Sensibilidad Distorsión audio Rechazo a la frecuencia imagen Rechazo al canal adyacente Relación Señal/Ruido Consumo en Recepción E) ¿ CÓMO EMITIR O RECIBIR UN MENSAJE ? Ahora que ha leido la noticia, asegúrese que su emisora esté lista para funcionar (antena conectada). Elijan el canal (19,27). Elijan el modo (AM, FM) teniendo en cuenta que debe ser el mismo que el de su interlocutor. Pueden entonces apretar sobre el pedal de su microfono, y lanzar el mensaje "atención estaciones, ensayo de emisora", lo que permite verificar la claridad y la potencia de su señal y debe provocar una contestación de tipo: "fuerte y claro la estación". Suelten el pedal y esperen una contestacion. Si utilizan un canal de llamada (19.27), y la comunicación se establece, es preciso elegir otro canal disponible para no obstruir el canal de llamada.

3) EMISOR

Potencia de salida Modulación Respuesta en frecuencia Impedancia de salida Relación Señal/Ruido Consumo en TX Verificar que el nivel del silenciador (squelch) esté correctamente regulado. Verificar que el botón de Volume esté regulado convenientemente. Verificar que el micro esté bien instalado. Verificar que la antena esté correctamente instalada y la ROE bien regulada. Verificar si Vd. está utilizando el mismo tipo de modulación que su interlocutor.

F) LÉXICO

D) GUÍA DE PROBLEMAS

Durante la utilización de su emisora, descubrirán un lenguaje particular empleado por algunos cebeistas. Para ayudarles a entenderlo mejor, le damos, en el léxico y el codigo «Q», un recapitulativo de las palabras utilizadas. Sin embargo, es evidente que un lenguaje claro y preciso facilitará el contacto entre los aficionados de radiocomunicación. Por eso, las palabras mencionadas a continuación son solo indicativas, y no deben ser utilizadas de manera formal

1) LA EMISORA NO EMITE O SU EMISION ES DE MALA CALIDAD:

- Verificar que la antena esté correctamente conectada y que la ROE esté bien regulado. - Verificar que el micro esté bien instalado.

Español - Canales (en función de la banda elegida) - Rango de frecuencias - Control de frecuencias - Temperaturas - Tensión de alimentación DC - Dimensiones - Peso Amplificador lineal Hijos Amplitud de modulación Interferencias de canales próximos Estación de movimiento Estación fija Reunión de aficionados Solicitar transmisión o entrada El que interrumpe Televisión Amplificador lineal Radioescucha Comunicación en CB La cama Encender el equipo de CB Edad Hermano/hermana Megahertzios que corresponden al canal Pesetas expresadas generalmente en mil Trabajo, ocupación Emisora de 27 MHz Teléfono Hablar emitiendo Conforme, de acuerdo Conforme Megafonía Micrófono Apartado de Correos Padres Lugar de reunión Guardia Civil Recibido Receptor Marido, novia Amplificador lineal Televisión Radioescucha Transmisor Encontrarse en persona Teléfono Comer, cenar Watios Amplificador lineal Saludos amistosos Abrazos Mucho éxito Saludos Besos y cariños Nombre de estación u operador Distancia aproximada en línea recta entre estaciones Frecuencia exacta Tonalidad de una emisión valorada de 1 a 3 Legibilidad, comprensibilidad de una señal. En CB, Radio valorado de 1 a 5 Estar ocupado, trabajando Interferencia, valorado de 1 a 5 Aumentar la potencia del emisor Disminuir la potencia del emisor Cesar la emisión Estar preparado, dispuesto Cita para transmitir. En CB, «Manténgase a la Escucha» Turno para transmitir Nombre de la estación que llama. En CB, «Quedar a la escuha» Fuerza de una señal. En CB Santiago. Valorado de 1 a 9 Variaciones de la fuerza de señal.

CÓDIGO «Q»

DECLARACIÓN DE CONFORMIDAD

D. Jean Gilbert Muller, en calidad de Director General de Groupe President Electronics , Route de Sète, BP 100 – 34540 Balaruc - Francia Declaramos bajo nuestra responsabilidad , la conformidad del producto: Descripción Radioteléfono CB 27 Marca Emperor Modelo KENJI Fabricado en Tailandia al que se refiere esta declaración , con las normas y los documentos normativos siguientes: NOTA: El Código Q es la fusión de las dos definiciones, como pregunta y como respuesta, es una sola definición aceptada en CB. EN 300 135-2:v1.1.1 (2000) EN 300 433-2 :v1.1.2 (2000) EN 301 489-13 v 1.2.1 (2002) EN 60215 ( 1996) Punto 5º de la resolución de 18 de noviembre de 2002,( BOE 2 de diciembre) de la Secretaria de Estado española de Telecomunicaciones y para la Sociedad de la Información. De acuerdo con las disposiciones de la Directiva 99/05/ CE, del Parlamento Europeo y del Consejo de 9 de marzo de 1999, transpuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de noviembre de 2000. Balaruc a 2 de MAYO de 2006 Desvanecimiento. Fading. Valorado de 1 a 5 Acuse de recibo. Tarjeta confirmando comunicación Solicitar comunicación. En CB, además, comunicación directa entre dos o más estaciones Retransmisión a través de estación puente Pasar a transmitir en otra frecuencia o canal Mensaje a transmitir Localización geográfica de la estación Hora exacta Localización geográfica de accidente o siniestro CONDICIONES GENERALES DE GARANTÍA EN ESPAÑA Consulte con su vendedor quien le aconsejará y se ocupará del seguimiento de su aparato, por intermedio nuestro si ha lugar. Para toda intervención, fuera de garantía, cuyo importe se juzgue elevado en relación al valor del aparato, se hará un presupuesto previo por escrito para su eventual aceptación. Ud. ha confiado en la experiencia y calidad de PRESIDENT y se lo agradecemos. Para que quede totalmente satisfecho de su compra , aconsejamos leer atentamente este manual. No olvide de devolvernos la parte derecha de su bono de garantía; es muy importante para Ud., ya que permite una fácil identificación de su aparato durante una eventual intervención en nuestros servicios técnicos . Respecto al cuestionario, nuestro objetivo es conocerle mejor y así , contestando a sus aspiraciones, trabajar juntos para el porvenir de la CB. Botánica, 107-109, Pol. Ind. Gran Vía Sud

08908 L’HOSPITALET DE LLOBREGAT

BARCELONA De acuerdo con la Ley 23/2003 de 10 de julio y el artículo 3 de la Directiva 1999/44CE del Parlamento Europeo y del Consejo sobre las garantías de los bienes de consumo, la garantía incluye los siguientes derechos: Reparación gratuita de los vicios o defectos de origen y los daños y perjuicios por ellos ocasionados. En el supuesto de que la reparación no fuese satisfactoria y el aparato no cumpla las condiciones de uso para las que fue diseñado, el titular de la garantía tiene derecho a la substitución por otro de idénticas características o a la devolución del precio pagado. Este aparato tiene una garantía de 2 años de piezas y mano de obra. La garantía ampara la reparación totalmente gratuita de cualquier vicio o defecto de fabricación que sea reconocido por nuestro departamento técnico, en base a las condiciones siguientes, que aconsejamos leer detenidamente, para así , observándolas, poder disfrutar de su cobertura. La Dirección Técnica y el Departamento de Calidad Para un mejor servicio recorte la parte lateral de esta tarjeta y devuélvanosla debidamente cumplimentada hasta 30 días después de la fecha de compra. La prueba de compra ,factura de venta, debe ser obligatoriamente adjunta al aparato cuando se envíe el aparato para su reparación. Las fechas inscritas en el resguardo de garantía y la prueba de compra deben concordar. No instale el aparato antes de leer el Manual de Instrucciones. Ninguna pieza de recambio será enviada, por nuestro departamento técnico, en base a la garantía. Esta garantía no cubre: Los daños causados por accidentes o golpes motivados por envoltorios defectuosos al sernos remitido el aparato (utilice preferentemente el embalaje de origen y una protección suplementaria). Los daños que se produzcan por una manipulación indebida , golpes, antena mal ajustada, ROE (relación de ondas estacionarias) excesiva o demasiado grande(mayor que 2), inversión de polaridad de la tensión de alimentación, conexiones incorrectas , sobre tensiones, la tensión nominal de la alimentación no puede superar la de una batería de 12V, etc.. Las modificaciones de las Normas de Telecomunicaciones , las reparaciones y/o modificaciones efectuadas por terceros, sin la aprobación de nuestra empresa. 2 años ntía de gara Si Ud. observa defectos de funcionamiento: Compruebe la alimentación de su aparato y el estado del fusible. Controle los enchufes de los distintos conectores; tomas de antena, micrófono y alimentación. Verifique la posición de los distintos mandos del aparato, ganancia de micro al máximo, squelch al mínimo, conmutador PA/CB, etc.. En el supuesto que la intervención no esté amparada por la garantía, se facturarán las piezas , la mano de obra y los gastos de envío. Conserve este resguardo de su garantía, aunque ésta haya caducado. Si Ud. vende su aparato entregue el resguardo de su garantía al nuevo propietario a fin de facilitarle el Servicio Post Venta.

Nombre.......................................................Apellidos ........................................... Dirección .............................................................................................................. Ciudad..............................Código postal.................Tel ........................................ ¿ Desde cuando está Vd interesado en la CB ? .................................................. ¿ Qué emisora tenía antes ? ................................................................................ ¿ Qué marca de antena utiliza ? .......................................................................... ¿ Cuáles son las razones de su compra ? Noticias de carretera Seguridad Convivialidad Técnica Asistencia-radio Otros ¿ Va a instalar su equipo en base o en móvil ? ¿ En qué tipo de vehículo lo va a instalar ? Auto Vehículo prioritario Camión ¿ Está Vd afiliado a una federación ?................ o a un Club ? ....................... ¿ Qué revistas CB lee ? .................................................................................. ¿ Qué otras revistas suele leer ? .................................................................... ¿ Cuáles son sus aficiones ? .......................................................................... ¿ Qué edad tiene Vd ? - de 20 20/30 30/40 40/50 50/60 + de 60 ¿ Cuál es su profesión ? sin profesión empleado obrero camionero agricultor estudiante ejecutivo prof. liberal Botánica, 107-109, Pol. Ind. Gran Vía Sud

08908 L’HOSPITALET DE LLOBREGAT

BARCELONA PRESIDENT ANTENAS IBERICA S.A. garantiza la protección de los datos de carácter personal de acuerdo con la Ley Orgánica 15/1999 de 14 de diciembre. También se declara responsable de los datos de carácter personal que el usuario pudiera ofrecer, comprometiéndose a guardarlos con absoluta confidencialidad. Garantizamos asimismo los derechos de acceso, rectificación y cancelación de los datos personales a instancias del interesado.

C) TECHNICAL CHARACTERISTICS

D) TROUBLE SHOOTING

1) GENERAL

D) BEI PROBLEMEN: TABLA DE FRECUENCIAS para 04 a 08 y 00 (CEPT) TABLA DE FRECUENCIAS para 00 (ENG) N° du canal Nº Canal Channel Kanal N° du canal Nº Canal Channel Kanal N° du canal Nº Canal Channel Kanal N° du canal Nº Canal Channel Kanal TABLEAU DES FRÉQUENCES pour 03 TABLA DE FRECUENCIAS para 03 FREQUENCY TABLE for 03 CB-KANÄLE UND IHRE FREQUENZEN für 03 N° du canal Nº Canal Channel Kanal N° du canal Nº Canal Channel Kanal N° du canal Nº Canal Channel Kanal N° du canal Nº Canal Channel Kanal TABLEAU DES FRÉQUENCES pour 09 TABLA DE FRECUENCIAS para 09 FREQUENCY TABLE for 09 CB-KANÄLE UND IHRE FREQUENZEN für 09 N° du canal Nº Canal Channel Kanal N° du canal Nº Canal Channel Kanal Modulación
