JOHNNY II - Transceptor de radio PRESIDENT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radio transmisor-receptor CB
Marca	PRESIDENT
Modelo	JOHNNY II ASC
Número de canales	40 (AM)
Rango de frecuencia	26,965 MHz a 27,405 MHz
Impedancia de antena	50 ohmios
Tensión de alimentación	13,2 V CC (12 V nominal)
Dimensiones (L × P × A)	115 × 180 × 35 mm
Peso	0,8 kg
Accesorios incluidos	Micrófono Electret, soporte de micrófono, base de fijación, tornillos
Funciones principales	ASC (squelch automático), squelch manual, RF Gain, Hi-Cut, CH19, selector de canales rotativo, pantalla con bargraph
Potencia de transmisión (portadora)	1 W AM
Sensibilidad en recepción	0,5 µV (20 dB SINAD)
Potencia audio máxima	5 W
Consumo	Transmisión: 1,7 A; Recepción: 500 a 800 mA
Protección	Protección contra inversiones de polaridad; fusible 2 A
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes.
Seguridad	Nunca transmitir sin antena conectada ni ROE ajustado. Respetar la polaridad 12 V.
Garantía	3 años piezas y mano de obra (excepto abuso)
Filtro integrado	ANL (Limitador Automático de Ruido)

Preguntas frecuentes - JOHNNY II PRESIDENT

¿Cómo ajustar la ROE (Relación de Ondas Estacionarias) en el PRESIDENT JOHNNY II?

Para ajustar la ROE, conecte un medidor de ROE externo (tipo PRESIDENT TOS-1 o TOS-2) entre el equipo y la antena. Colóquese en el canal 20, luego en transmisión, calibre el medidor de ROE y lea el valor SWR. Ajuste la antena para obtener un valor lo más cercano posible a 1 (aceptable hasta 1,8). Esta operación es imprescindible al primer uso o tras cambiar de antena.

¿Cómo usar la función ASC (Control Automático de Squelch)?

El ASC es un ajuste automático del squelch, exclusividad PRESIDENT. Para activarlo, gire la perilla SQUELCH completamente en sentido antihorario. Esto optimiza permanentemente la sensibilidad y la comodidad de escucha. Para desactivar el ASC y pasar a squelch manual, gire la perilla en sentido horario hasta que desaparezca el ruido de fondo.

¿Qué antena usar con el PRESIDENT JOHNNY II?

Se recomienda usar una antena CB con impedancia de 50 ohmios. Para instalación móvil, elija una antena adecuada a su vehículo (preajustada o ajustable). Para estación fija, opte por una antena despejada, posiblemente sobre mástil arriostrado. La elección de la antena influye en el rendimiento y la ROE.

¿Qué hacer si el aparato no enciende?

Verifique primero la tensión de alimentación (12 V CC) y la polaridad: cable rojo al (+), cable negro al (-). Controle el estado del fusible (2 A). Asegúrese de que el cable de alimentación esté correctamente conectado al equipo y a la batería. Si el problema persiste, consulte a su distribuidor.

¿Cómo ajustar el RF GAIN?

La perilla RF GAIN ajusta la sensibilidad en recepción. Para comunicaciones de larga distancia, colóquela al máximo (sentido horario). Para comunicaciones cercanas, reduzca la ganancia para evitar distorsiones. La posición normal es al máximo.

¿Cómo seleccionar una banda de frecuencia?

Apague el aparato, coloque el interruptor F/OFF en F, encienda de nuevo, gire el selector de canales para elegir la banda deseada (consulte la tabla en la página 48 del manual). Vuelva a colocar F/OFF en OFF, apague y encienda de nuevo para validar.

¿Qué significa el indicador TX?

El indicador TX se enciende cuando el aparato pasa a transmisión (al presionar el pedal del micrófono). Confirma que el equipo transmite. Si parpadea, verifique que la antena esté conectada y que la ROE sea correcta.

¿Cómo limpiar y mantener el PRESIDENT JOHNNY II?

Limpie el aparato con un paño suave y seco. No use disolventes ni productos abrasivos. Evite la humedad y las temperaturas extremas. Verifique regularmente las conexiones y el estado del fusible.

¿Cuál es la potencia máxima en recepción?

La potencia de audio máxima en recepción es de 5 W. Use un altavoz externo (8 Ω, jack de 3,5 mm) si es necesario para una mejor escucha.

¿Cómo usar el canal 19?

Para acceder directamente al canal 19 (canal de carretera), coloque el conmutador CH19 en ON. El equipo se posiciona automáticamente en el canal 19. Para volver al canal anterior, vuelva a colocar el conmutador en OFF.

MANUAL DE USUARIO JOHNNY II PRESIDENT

INSTALACIÓN

UTILIZACIÓN

CARACTERÍSTICAS TÉCNICAS

GUÍA DE PROBLEMAS

COMO EMITIR O RECIBIR UN MENSAJE LÉXICO

DECLARACIÓN CE DE CONFORMIDAD GARANTÍA

TABLA DE FRECUENCIAS

NORMAS EUROPEAS

INHALTSANGABE

6) SÉLECTION DE BANDE DE FRÉQUENCES :

D) GUIDE DE DÉPANNAGE :

1) VOTRE POSTE N'ÉMET PAS OU VOTRE ÉMISSION EST DE MAU-VAISE QUALITÉ :

Vérifiez que :

Este equipo es apto para su uso en territorio español, para lo cual requiere de autorización administrativa concedida por la Dirección General de Telecomunicaciones y Tecnologías de la Información. Para otros países consultar tabla de restricciones p.49.

¡ ATENCÍON!

Antes de la utilización tengan cuidado de nunca emitir sin haber previamente conectado la antena (conector B situado en la parte trasera de su equipo), ajustado el ROE (Relación de Ondas estacionarias)! Sinó, se expone a dañar el amplificador de potencia, no cubierto por la garantía.

President Antenas Ibérica S.A. Declara bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del consejo de 9 de marzo de 1999, transpuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de noviembre.

Bienvenido al mundo de los emisores-receptores CB de la última generación. Esta nueva gama de aparatos os hace entrar en la comunicación electrónica más avanzada. Gracias a la utilización de tecnologías de vanguardia garantizando calidad sin precedentes, vuestro PRESIDENT JOHNNY II ASC es un nuevo hito en la comunicación y la solución por excelencia para el pro del CB más exigente. Para sacar el mejor partido a todas sus posibilidades, les aconsejamos lean atentamente el modo de utilización antes de instalar y utilizar su CB PRESIDENT JOHNNY II ASC.

A) INSTALACIÓN:

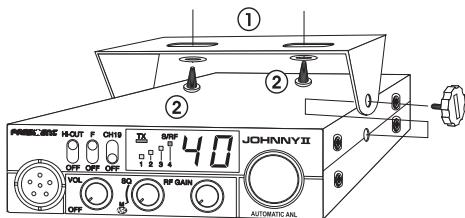

1) ELEGIR EL EMPLAZAMIENTO Y MONTAJE DEL PUESTO MÓVIL:

a) Elegir el emplazamiento más apropiado para una utilización simple y practica de vuestra emisora móvil.

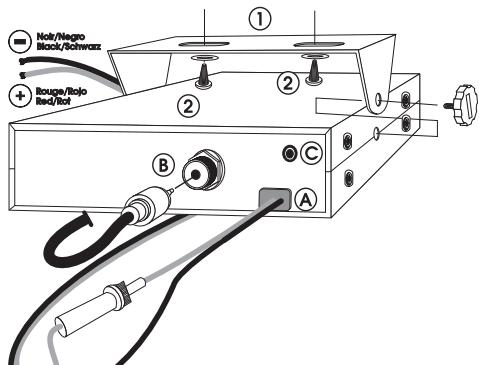

ESQUEMA GENERAL DE MONTAJE

PROFESSION H-OUT F CH10 TX SRF 4.0 JOHNNY II OFF OFF OFF 1 2 3 4 OFF 60 RF GAIN AUTOMATIC AAIL

Noit/Negro Black/Schwarz Bouge/Bojo Red/Rot ① ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② A B C

b) Vigilar que no moleste al conductor ni a los pasajeros del vehículo.
c) Prevenir el paso y la protección de los diferentes cables (alimentación, antena, accesorios, ...) con el fin de que en ningún caso perturben la conducción del vehículo.
d) Utilicen para el montaje el soporte (1) entregado con el aparato, fijenlo solidamente con la ayuda de los tornillos (2) facilitado (diámetro de perforación 3,2 mm). Tener cuidado en no dañar el sistema eléctrico del vehículo al perforar el salpicadero.
e) Elijan un emplazamiento para el soporte del micro y prevengan el paso de su cable.
- NOTA: Su emisora móvil posee una toma de micro frontal que puede empotrarse en el salpicadero. En este caso es recomendable ajustar un altavoz externo para una mejor escucha de las comunicaciones (conectar EXT.SP situado sobre la parte superior del aparato: C). Infórmese dirigiéndose a su vendedor, le aconsejará más adecuadamente del montaje de su aparato.

2) INSTALACIÓN DE LA ANTENA:

a) Elección de la Antena:

- En la CB, cuanto más larga sea la antena, mejor en su rendimiento. Vuestro suministrador os orientará en la elección.

b) Antena móvil:

• Hay que instalarla en un lugar del vehículo donde tenga un máximo de superficie metálica (plan de masa), se alejará de los montantes del parabrisas y del cristal trasero.
• En el caso de que una antena radioteléfono ya esté instalada, la antena CB debe estar más arriba que ésta.
• Existen dos tipos de antenas; las preajustables y las ajustables.
• Las preajustables se utilizan con una toma de tierra (en los tejados de las casas o en el capo posterior).
• Las ajustables ofrecen una zona de utilización mayor y permiten sacar mayor partido del plano de tierra de superficie reducida (ver p 17 § 5 AJUSTE DE LA ROE).
• Para una antena fija por agujereamiento, es necesario un excelente contacto antena/toma de Tierra. Para ésto rasque ligeramente la chapa al nivel del tornillo y de la arandela de ajuste.
• Cuando pase el cable de conexión, tener en cuenta de no pinzarlo o aplastarlo (hay riesgo de ruptura o de cortocircuito).
• Conectar la antena (B).

c) Antena fija:

- Vigilar que ésta esté libre de obstáculos al máximo. En caso de fijación sobre un mástil. Se hará conforme a las normas en vigor (iníormese dirigiendose a un profesional). Las antenas y accesorios PRESIDENT estan especialmente construidos para un rendimiento óptimo en cada aparato de la gama.

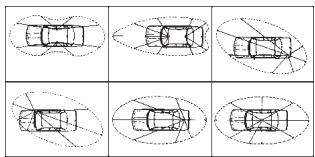

LOBULO DE RADIACIÓN

3) CONEXIÓN DEL ALIMENTADOR:

Vuestro PRESIDENT JOHNNY II ASC está provisto de una protección contra las inversiones de polaridad. Sin embargo antes de conectado verifique sus conexiones.

Vuestra emisora debe estar alimentada por una fuente de corriente continua de 12 voltos (A). En éste momento, la mayor parte de los coches y camiones funcionan con una toma de tierra negativo. Se puede asegurar verificando que el terminal (-) de la batería este bien conectado al bloque del motor o bastidor. En el caso contrario, consulte con su suministrador.

ATENCIÓN: Los camiones poseen generalmente dos baterias y una instalación eléctrica de 24 voltios, entonces será necesario intercalar en el circuito eléctrico un convertidor 24/12 Voltios (Tipo PRESIDENT CV 24/12).

Todas las operaciones de conexión siguientes, deben efectuarse con el cable de alimentación no conectado a la emisora:

a) Asegurense que el alimentador sea de 12 Voltios.
b) Identifique los polos (+) y (-) de la batería (+ = rojo, - = negro). En el caso que sea necesario alargar el cable de alimentación utilice un cable de sección equivalente o superior.
c) Es necesario conectar sobre un (+) y (-) permanentes, con el fin de que no sea necesario marcar el código de acceso (Sistema del Código de Seguridad) a cada iniciación del vehículo. Les aconsejamos enchufar directamente el cable de alimentación en la batería (el enchufe sobre el cable del auto-radio o sobre otras

partes del circuito electrónico podrán en ciertos casos favorecer la recepción de las señales parásitas).

d) Conecten el hilo rojo (+) al borne positivo de la bateria y el hilo negro (-) al borne negativo de la bateria.

e) Conectar el cable de alimentación la emisora.

Hacia arrancador Conectado al chasis

ATENCIÓN: ¡No reemplace jamás el fusible de origen (2 A) por un modelo de un valor diferente!

4) OPERACIONES DE BASE A EFECTUAR ANTES DE LA PRIMERA UTILIZACIÓN, SIN UTILIZAR LA EMISIÓN (sin apoyar sobre el botón del micro):

a) Conectar el micro.
b) Verificar la conexión de la antena.
c) Puesta en marcha del aparato, girar el botón VOMUME en el sentido inverso de las agujas del reloj
d) Girar el botón silenciador SQUELCH al máximo (en el sentido inverso de las agujas del reloj). Regular el botón VOLUME al nivel conveniente.
e) Ajustar la emisora al canal 20 es decir con ayuda del conmutador rotativo.

5) AJUSTE DEL ROE (ROE: Relación de Ondas Estacionarias):

ATENCIÓN: Operación a efectuar imperativamente antes de la primera utilización del aparato o antes de cambiar de antena. Este reglaje se debe realizar en un lugar libre de obstaculos, al aire libre.

* Ajuste con ROE-Medidor externo (tipo PRESIDENT ROE-1 o ROE-2):

a) Conección de la ROE-Medidor:
- Conectar la ROE-Medidor entre la emisora y la antena, lo más cerca posible de la emisora (utilice para esto un cable de 40 cm. máximo tipo PRESIDENT CA-2C).
b) Ajuste de la ROE:

• Introducir la emisora sobre el canal 20.
• Posicionar el conmutador de ROE-medidor en posición CAL (calibrado).
• Pulsar sobre el botón del micro para pasar a emisión.
• Introducir la aguja sobre el índice ▼ con ayuda del botón de calibración.
• Colocar el conmutador en posición SWR (lectura del valor de la ROE). El valor manifestado sobre su medidor debe estar cerca de 1. En el caso contrario, reajustar

la antena hasta obtener el valor más cercano posible de 1 (un valor de ROE comprendido entre 1 y 1,8 es aceptable).

- Es aconsejable recalibrar, entre cada operación de regulación de la antena. Ahora, su emisora está lista para funcionar.

B) UTILIZACIÓN:

1) INTERRUPTOR DE VOLUMEN:

a) Para encender la emisora girar el botón (1) en el sentido de las agujas del reloj.
b) Para aumentar el volumen girar el botón en el sentido de las agujas del reloj.

2) ASC (Automatic Squelch Control)/SQUELCH:

Permite suprimir los ruidos de fondo indeseables en la ausencia de comunicación. El squelch no juega ni en el volumen ni en la posición de emisión, pero permite escuchar confortablemente.

a) ASC (AJUSTE AUTOMÁTICO DEL SQUELCH)

Patente mundial, exclusividad de PRESIDENT.

Ningún ajuste manual repetitivo, optimización permanente entre la sensibilidad y la escucha confortable cuando el ASC está activado (a fondo en sentido inverso a las agujas de un reloj). Esta función es commutable por la rotación del botón (2) en sentido de las agujas de un reloj, en este caso el ajuste del squelch vuelve a ser manual.

b) SQUELCH MANUAL

Girar el botón del SQUELCH en el sentido de las agujas del reloj justo hasta el punto exacto, todos los ruidos de fondo desaparaceran. Es un ajuste que se ha de hacer con precisión, pues colocado en posición máxima en el sentido de las agujas del reloj, únicamente las señales más fuertes pueden ser recibidas.

3) RF GAIN:

Ajuste de la sensibilidad en la recepción de comunicaciones a larga distancia. Puede disminuir el RF GAIN, para evitar distorsiones, aunque el interlocutor esté cerca. Reducir el gain en recepción en el caso de una comunicación vecina con un interlocutor que no esté equipado de un RF POWER. La posición normal de esta función se situa al maximo en el sentido de las agujas del reloj.

4) SELECTOR DE CANALES: CONMUTADOR ROTATIVO:

La rotación de este botón le permite seleccionar el canal (de 1 a 40) de emisión o receptión.

5) PANTALLA:

Permite visualizar todas las funciones. El BARGRAPH indica el nivel de recepción y la potencia emitida. La LED TX se enciende cuando está en emisión.

6) SELECCIÓN DE LA BANDA DE TRABAJO:

Deben escogerse las bandas de frecuencia según el país dónde usted usa su dispositivo. En ningún caso debe utilizarse una configuración diferente al país de uso. En algunos países se necesita una licencia para su uso.

a) Apague el equipo
b) Sitúe el conmutador F/OFF en la posición F.
c) Encienda el equipo
d) Gire el botón selector de canales y seleccione la banda de trabajo deseada (ver tabla en la página 48)

e) Sitúe el conmutador F/OFF en la posición OFF.
f) Apague el equipo y vuelva a encenderlo para validar su elección.

7) HI-CUT:

Eliminación de parásitos alta frecuencia. Se utiliza en función de las condiciones de recepción.

Un desplayamiento del conmutador para HI-CUTactiva la función. Un desplayamiento para OFF desactiva la función.

8) CH 19:

El canal 19 será automaticamente seleccionado al desplazar este botón.

Un desplayamiento del conmutador para CH19 activa el canal 19. Un desplayamiento para OFF volverá al canal anterior.

9) CONEXIÓN DEL MICRO 6 PINS:

Está situada en la parte delantera de su emisora y facilita su instalación Ver esquema a continuación pagina 47.

10) PEDAL DEL MICRÓFONO:

Apretar para hablar y soltar para recibir un mensaje.

A) ALIMENTACIÓN (13,2 V)
B) ANTENNA (SO-239)
C) ALTAVOZ EXTERIOR (8 Ω, ∅ 3,5 mm)

C) CARACTERISTÍCAS TÉCNICAS:

1) GENERALES:

• Canales
• Modos de modulación
• Gama de frecuencias
• Impedancia de la antena
• Tensión de la alimentación
• Dimensiones (en mm)
• Peso
• Accesorios incluidos
• Filtro

: 40

: AM

: de 26.965 MHz a 27.405 MHz

: 50 ohms

: 13,2 V

: 115 (L) × 180 (P) × 35 (A)

: 0,8 kg.

: 1 micrófono Electret y su soporte

1 soporte de montaje, tornillos

: ANL (Eliminador de ruidos analógico)

Integrado y conectado en permanencia

2) EMISIÓN:

• Tolerancia de Frecuencia
• Potencia portadora
• Emisiones parásitas
• Respuesta de Frecuencia
• Potencia emisión en el canal adj.
• Sensibilidad del micrófono
• Consumo
• Distorsión máx. de la señal modul.

: +/- 300 Hz
: 4 W AM
: inferior a 4 nW (-54 dBm)
: 300 Hz a 3 KHz
: inferior a 20 μW
: 10 mV
: 1,7 A (con modulación)
: 1,8 %

3) RECEPCIÓN:

• Sensibilidad máx. a 20dB sinad.
• Respuesta en frecuencia
• Sensibilidad del canal adj.
• Potencia audio máx.
• Sensibilidad silenciador (squelch)

: 0,5 μV - 113 dBm

: 300 Hz a 3 KHz

: 60 dB

: 5 W

• Tasa de rechazo frecuencia imagen :
• Tasa de rechazo frecuencia inter.
• Consumo

: 60 dB
: 70 dB
: 500 mA nominal / 800 mA máx.

D) GUÍA DE PROBLEMAS:

1) LA EMISORA NO EMITE O VUESTRA EMISION ES DE MALA CALIDAD:

• Verificar que la antena esté correctamente conectada y que la ROE este bien regulado.
• Verificar que el micro esté bien instalado.
• Tecla de emisión activada, la pantalla TX parpadea. Aflojar la tecla, volver a pulsar sobre ésta a fin de pasar a emisión.

2) LA EMISORA NO RECIBE O VUESTRA RECEPCIÓN ES DE MALA CALIDAD:

• Verificar que el nivel del silenciador (squelch) esté correctamente regulado.
• Verificar que el botón de Volume esté regulado convenientemente.
• Verificar que el micro esté bien instalado.
• Verificar que la antena esté correctamente instalada y la ROE bien regulada.
• Verificar si Vd. está utilizando el mismo tipo de modulación que su interlocutor.

3) LA EMISORA NO SE ILUMINA:

• Verificar el alimentador.
• Verificar que no haya una inversión en los hilos al nivel de la acometida.
• Verificar el fusible.

E) ¿ COMO EMITIR O RECIBIR UN MENSAJE ?

Ahora que han leido la noticia, asegurense que su emisora esté lista para funcionar (antena conectada).

Elijan el canal (19,27).

Pueden entonces apretar sobre el pedal de su microfono, y lanzar el mensaje «atención estaciones, ensayo de emisora», lo que permite verificar la claridad y la potencia de su señal y debe provocar una contestación de tipo: «fuerte y claro la estación».

Suelten el pedal y esperen una contestacion. Si utilizan un canal de llamada (19.27), y la comunicación se establece, es preciso elejir otro canal disponible para no obstruir el canal de llamada.

F) LÉXICO:

Durante la utilización de su emisora, descubrirán un lenguaje particular empleado por algunos cebeistas. Para ayudarles a entenderlo mejor, le damos, en el léxico y el codigo «Q», un recapitulativo de las palabras utilizadas. Sin embargo, es evidente que un lenguaje claro y preciso facilitará el contacto entre los aficionados de radiocomunicación. Por eso, las palabras mencionadas a continuación son solo indicativas, y no deben ser utilizadas de manera formal

A.L. : Amplificador lineal

ARMONICOS : Hijos

AVE MARIA : Amplitud de modulación

BARBAS : Interferencias de canales próximos

BARRA MOVIL : Estación de movimiento

BASE : Estación fija

BIGOTADA : Reunión de aficionados

BREAK : Solicitar transmisión o entrada

BREAKER : El que interrumpe

CAJA TONTA : Televisión

CHICHARRA : Amplificador lineal

CORTINERO : Radioescucha

CRUCE DE

ANTENAS : Comunicación en CB

DOS METROS

HORIZONTALES : La cama

ENCENDER

FILAMENTOS : Encender el equipo de CB

ESPIRAS : Edad

FOTOCOPIA : Hermano/hermana

FRECUENCIA : Megahertzios que corresponden al canal

KAS : Pesetas expresadas generalmente en mil

LABORO : Trabajo, ocupación

LADRILLO : Emisora de 27 MHz

LINEA DE BAJA

O LINEA DE 500 : Teléfono

MODULAR	: Hablar emitiendo
O.K.	: Conforme, de acuerdo
OKAPA	: Conforme
P.A.	: Megafoníz
PASTILLA	: Micrófono
P.O. BOX	: Apartado de Correos
PRIMERISIMOS	: Padres
PUNTITO	: Lugar de reunión
PUNTOS VERDES	: Guardia Civil
E.	: Recibido
RX.	: Receptor
SAXO	: Marido, novia
SECRETARIA	: Amplificador lineal
TIA VINAGRE
O TIA VIRGINIA	: Televisión
TRASMATA	: Radioescucha
TX	: Transmisor
VERTICAL	: Encontrarse en persona
VIA BAJA	: Teléfono
VITAMINARSE	: Comer, cenar
WISKIES	: Watios
ZAPATILLA	: Amplificador lineal
33	: Saludos amistosos
51	: Abrazos
55	: Mucho éxito
73	: Saludos
88	: Besos y cariños

CODIGO «Q»:

QRA	: Nombre de estación u operador
QRB	: Distancia aproximada en línea recta entre dos esta-ciones
QRG	: Frecuencia exacta
QRI	: Tonalidad de una emisión valorada de 1 a 3
QRK	: Legibilidad, comprensibilidad de una señal. En CB, Radio valorado de 1 a 5
QRL	: Estar ocupado, trabajando
QRM	: Interferencia, valorado de 1 a 5
QRO	: Aumentar la potencia del emisor
QRP	: Disminuir la potencia del emisor
QRT	: Cesar la emisión
QRV	: Estar preparado, dispuesto
QRX	: Cita para transmitir. En CB, «Manténgase a la Escucha»
QRY	: Turno para transmitir
QRZ	: Nombre de la estación que llama. En CB, «Quedar a la escuha»
QSA	: Fuerza de una señal. En CB Santiago. Valorado de 1 a 9
QSB	: Variaciones de la fuerza de señal. Desvanecimiento. Fading. Valorado de 1 a 5
QSL	: Acuse de recibo. Tarjeta confirmando comunicación
QSO	: Solicitar comunicación. En CB, además, comunicación directa entre dos o más estaciones
QSP	: Retransmisión a través de estación puente
QSY	: Pasar a transmitir en otra frecuencia o canal

QTC : Mensaje a transmitir
QTH : Localización geográfica de la estación
QTR : Hora exacta
QUT : Localización geográfica de accidente o siniestro

NOTA: El Código Q es la fusión de las dos definiciones, como pregunta y como respuesta, es una sola definición aceptada en CB.

Declaración

de

Conformidad

D. Jean-Gilbert MULLER, con DNI n° 970634303256

en calidad de Director General de Groupe President-Electronics, con domicilio en 34540 Balaruc, Route de Sète, Teléfono: 04 67 46 27 27, Fax: [phone] y CIF:38910226000012

DECLARA, bajo su responsabilidad, la conformidad del producto:

Marca: PRESIDENT Modelo: JOHNNY II ASC

Fabricante: UNIDEN

Fabricado en PRC (República Popular de China)

al que se refiere esta declaración, con las series específicas de ensayos de radio recogidos en las normas:

EN 300 433-2 :v1.1.2 (2000)

EN 301 489-13 v 1.2.1 (2002)

EN 60215 (1996)

de acuerdo con las disposiciones de la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de marzo de 1999, transpuesta mediante Real Decreto 1890/2000 de 20 de noviembre; a la Directiva 73/23/CEE de seguridad eléctrica, transpuesta mediante Real Decreto 7/1988 de 8 de enero; a la Directiva 89/336/CEE de compatibilidad electromagnética, transpuesta mediante Real Decreto 444/1994 y a la Resolución de 18 de noviembre de 2002 de la Secretaría de Estado de Telecomunicaciones.

Balaruc, a 17 de enero de 2005

Jean-Gilbert Muller

Botánica, 107-109, Pol. Ind. Gran Vía Sud / 08908 L'HOSPITALET DE / LOBREGAT / BARCELONA

De acuerdo con la Ley 23/2003 de 10 de julio y el artículo 3 de la Directiva 1999/44CE del Parlamento Europeo y del Consejo sobre las garantías de los bienes de consumo, la garantía incluye los siguientes derechos:

Reparación gratuita de los vicios o defectos de origen y los daños y perjuicios por ellos ocasionados.

En el supuesto de que la reparación no fuese satisfactoria y el aparato no cumpla las condiciones de uso para las que fue diseñado, el titular de la garantía tiene derecho a la substitución por otro de idénticas características o a la devolución del precio pagado.

Este aparato tiene una garantía de 3 años de piezas y mano de obra. La garantía ampara la reparación totalmente gratuita de cualquier vicio o defecto de fabricación que sea reconocido por nuestro departamento técnico, en base a las condiciones siguientes, que aconsejamos leer detenidamente, para así , observándolas, poder disfrutar de su cobertura.

• Para un mejor servicio recorte la parte lateral de esta tarjeta y devuélvanosla debidamente cumplimentada hasta 30 días después de la fecha de compra.
• La prueba de compra, factura de venta, debe ser obligatoriamente adjunta al aparato cuando se envíe el aparato para su reparación.
• Las fechas inscritas en el resguardo de garantía y la prueba de compra deben concordar.
• No instale el aparato antes de leer el Manual de Instrucciones.
• Ninguna pieza de recambio será enviada, por nuestro departamento técnico, en base a la garantía.

Esta garantía no cubre:

• Los daños causados por accidentes o golpes motivados por envoltorios defectuosos al sernos remitido el aparato (utilice preferentemente el embalaje de origen y una protección suplementaria).
• Los daños que se produzcan por una manipulación indebida, golpes, antena mal ajustada, ROE (relación de ondas estacionarias) excesiva o demasiado grande(mayor que 2), inversión de polaridad de la tensión de alimentación, conexiones incorrectas, sobre tensiones, la tensión nominal de la alimentación no puede superar la de una batería de 12V, etc..
• Las modificaciones de las Normas de Telecomunicaciones, las reparaciones y/o modificaciones efectuadas por terceros, sin la aprobación de nuestra empresa.

Si Ud. observa defectos de funcionamiento:

• Compruebe la alimentación de su aparato y el estado del fusible.
• Controle los enchufes de los distintos conectores; tomas de antena, micrófono y alimentación.
• Verifique la posición de los distintos mandos del aparato, ganancia de micro al máximo, squelch al mínimo, conmutador PA/CB, etc..
• En el supuesto que la intervención no esté amparada por la garantía, se facturarán las piezas, la mano de obra y los gastos de envío.
• Conserve este resguardo de su garantía, aunque ésta haya caducado. Si Ud. vende su aparato entregue el resguardo de su garantía al nuevo propietario a fin de facilitarle el Servicio Post Venta.
• Consulte con su vendedor quien le aconsejará y se ocupará del seguimiento de su aparato, por intermedio nuestro si ha lugar.
• Para toda intervención, fuera de garantía, cuyo importe se juzgue elevado en relación al valor del aparato, se hará un presupuesto previo por escrito para su eventual aceptación.

PARTE A CONSERVAR

Ud. ha confiado en la experiencia y calidad de PRESIDENT y se lo agradecemos. Para que quede totalmente satisfecho de su compra, aconsejamos leer atentamente este manual. No olvide de devolvernos la parte derecha de su bono de garantía; es muy importante para Ud., ya que permite una fácil identificación de su aparato durante una eventual intervención en nuestros servicios técnicos. Respecto al cuestionario, nuestro objetivo es conocerle mejor y así, contestando a sus aspiraciones, trabajar juntos para el porvenir de la CB.

La Dirección Técnica y el Departamento de Calidad

Ciudad ...... Código postal ...... Tel ......

3 años de garantía

Fecha de compra: ...... Tipo: Radio CB JOHNNY II ASC N° de Serie: ....

SIN SELLO DEL DISTRIBUIDOR LA GARANTÍA NO SERÁ VALIDA

A REMITIR REPUESTA VIA CORREO

PRESIDENT

ELECTRONICS IBERICA, S.A.

Botánica, 107-109, Pol. Ind. Gran Vía Sud

08908 L'HOSPITALET DE LLOBREGAT

BARCELONA

Fecha de compra:

Tipo: Radio CB JOHNNY II ASC

N° de Serie:

3 años de garantía Ella en el

SIN SELLO DEL DISTRIBUIDOR LA GARANTÍA NO SERÁ VALIDA

CUESTIONARIO CONFIDENCIAL

Nombre Apellidos

Dirección

Ciudad ...... Código postal ...... Tel

¿ Desde cuando está Vd interesado en la CB ? ....
¿Qué emisora tenía antes ? ....
¿Qué marca de antena utiliza ? ....
¿ Cuáles son las razones de su compra ?

Noticias de carretera

Convivialidad

Asistencia-radio

Seguridad

Técnica

Otros

¿ Va a instalar su equipo en base
¿ En qué tipo de vehículo lo va a instalar ?

Auto

o en móvil ?

Vehículo prioritario

Camión

¿ Está Vd afiliado a una federación ? ...... o a un Club ? ......
¿Qué revistas CB lee ? ....
¿Qué otras revistas suele leer ? ....
¿ Cuáles son sus aficiones ? ....
¿Qué edad tiene Vd ?

de 20

40/50

20/30

50/60

30/40

+ de 60

¿ Cuál es su profesión ?

sin profesión

camionero

ejecutivo

empleado

agricultor

prof. liberal

obbrero

estudiante

PRESIDENT ELECTRONICS IBERICA S.A. garantiza la protección de los datos de carácter personal de acuerdo con la Ley Orgánica 15/1999 de 14 de diciembre. También se declara responsable de los datos de carácter personal que el usuario pudiera ofrecer, comprometiéndose a guardarlos con absoluta confidencialidad. Garantizamos asimismo los derechos de acceso, rectificación y cancelación de los datos personales a instancias del interesado.

WARNING!

TABLA DE FRECUENCIAS

FREQUENCY TABLES

CB-KANÄLE UND IHRE FREQUENZEN

N° du canalN° Canal Channel Kanal	FréquencesFrecuencia FrequencyFrequenzens	N° du canalN°Canal Channel Kanal	FréquencesFrecuencia FrequencyFrequenzens
1	26,965 MHz	21	27,215 MHz
2	26,975 MHz	22	27,225 MHz
3	26,985 MHz	23	27,255 MHz
4	27,005 MHz	24	27,235 MHz
5	27,015 MHz	25	27,245 MHz
6	27,025 MHz	26	27,265 MHz
7	27,035 MHz	27	27,275 MHz
8	27,055 MHz	28	27,285 MHz
9	27,065 MHz	29	27,295 MHz
10	27,075 MHz	30	27,305 MHz
11	27,085 MHz	31	27,315 MHz
12	27,105 MHz	32	27,325 MHz
13	27,115 MHz	33	27,335 MHz
14	27,125 MHz	34	27,345 MHz
15	27,135 MHz	35	27,355 MHz
16	27,155 MHz	36	27,365 MHz
17	27,165 MHz	37	27,375 MHz
18	27,175 MHz	38	27,385 MHz
19	27,185 MHz	39	27,395 MHz
20	27,205 MHz	40	27,405 MHz

PRISE MICRO 6 BROCHES

CONEXIÓN DEL MICRO 6 PINS

6-PIN MICROPHONE PLUG

Países en los cuales existe algún tipo de limitación (Licencia ^1 / Registro ^2 / solo del canal 4 a 15 ^3 )

Países en los cuales la reglamentación nacional autoriza una potencia de emisión superior al límite establecido en la norma harmonizada, advertido en el cuarto parrafo del preámbulo la propia norma armonizada EN 300 433.
