JOHNNY II - Radio émetteur-récepteur PRESIDENT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil JOHNNY II PRESIDENT au format PDF.
| Type de produit | Radio émetteur-récepteur CB |
| Marque | PRESIDENT |
| Modèle | JOHNNY II ASC |
| Nombre de canaux | 40 (AM) |
| Gamme de fréquence | 26,965 MHz à 27,405 MHz |
| Impédance d'antenne | 50 ohms |
| Tension d'alimentation | 13,2 V continu (12 V nominal) |
| Dimensions (L × P × H) | 115 × 180 × 35 mm |
| Poids | 0,8 kg |
| Accessoires inclus | Microphone Electret, support micro, berceau de fixation, vis |
| Fonctions principales | ASC (squelch automatique), squelch manuel, RF Gain, Hi-Cut, CH19, sélecteur de canaux rotatif, afficheur avec bargraph |
| Puissance d'émission (porteuse) | 1 W AM |
| Sensibilité en réception | 0,5 µV (20 dB SINAD) |
| Puissance audio maxi | 5 W |
| Consommation | Émission : 1,7 A ; Réception : 500 à 800 mA |
| Protection | Protection contre les inversions de polarité ; fusible 2 A |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants. |
| Sécurité | Ne jamais émettre sans antenne branchée ni TOS réglé. Respecter la polarité 12 V. |
| Garantie | 3 ans pièces et main-d'œuvre (hors abus) |
| Filtre intégré | ANL (Automatic Noise Limiter) |
FOIRE AUX QUESTIONS - JOHNNY II PRESIDENT
Questions des utilisateurs sur JOHNNY II PRESIDENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Radio émetteur-récepteur au format PDF gratuitement ! Retrouvez votre notice JOHNNY II - PRESIDENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JOHNNY II de la marque PRESIDENT.
MODE D'EMPLOI JOHNNY II PRESIDENT
Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni réglé le TOS (Taux d'Ondes Stationnaires) ! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.
Bienvenue dans le monde des émetteurs-récepteurs CB de la dernière génération. Cette nouvelle gamme de postes vous fait accéder à la communication électronique la plus performante. Grâce à l'utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT JOHNNY II ASC est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d'emploi avant d'installer et d'utiliser votre CB PRESIDENT JOHNNY II ASC.
A) INSTALLATION :
1) CHOIX DE L'EMPLACEMENT, MONTAGE DU POSTE MOBILE :
a) Choisissez l'emplacement le plus approprié à une utilisation simple et pratique de votre poste mobile.

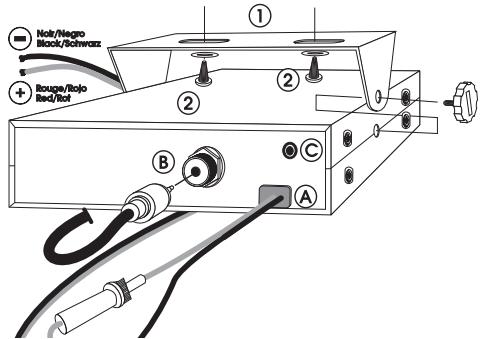

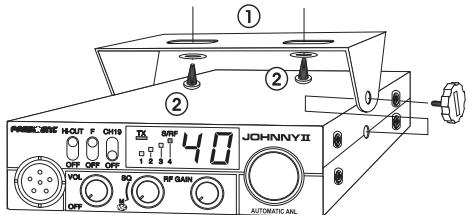

SCHÉMA GÉNÉRAL
DE MONTAGE
c) Prévoyez le passage et la protection des différents câbles, (alimentation, antenne, accessoires...) afin qu'ils ne viennent en aucun cas perturber la conduite du véhicule.
d) Utilisez pour le montage le berceau (1) livré avec l'appareil, fixez-le solidement à l'aide des vis autotaraudeuses (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage.
e) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon.
- NOTA : Votre poste mobile possédant une prise micro en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d'y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXT.SP situé sur la face arrière de l'appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.
2) INSTALLATION DE L'ANTENNE :
a) Choix de l'antenne :
- En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix.
b) Antenne mobile :
- Il faut l'installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière.
- Dans le cas où une antenne radiotéléphone est déjà installée, l'antenne CB doit être au-dessus de celle-ci.
- Il existe 2 types d'antennes : les préréglées et les réglables.
- Les préréglées s'utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière).
- Les réglables offrent une plage d'utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir p 7 § 5 RÉGLAGE DU TOS).
- Pour une antenne à fixation par perçage, il est nécessaire d'avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l'étoile de serrage.
- Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l'écraser (risque de rupture ou de court-circuit).
- Branchez l'antenne (B).
c) Antenne fixe :
- Veillez à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d'un professionnel). Les antennes et accessoires que nous distribuons sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme.

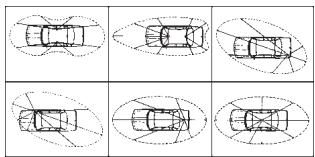

LOBE DE RAYONNEMENT

Votre PRESIDENT JOHNNY II ASC est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions.
Votre poste doit être alimenté par une source de courant continu de 12 Volts (A). A l'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consultez votre revendeur.
ATTENTION : Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d'intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12).
Toutes les opérations de branchement suivantes doivent être effectuées cordon d'alimentation non raccordé au poste :
a) Assurez-vous que l'alimentation soit bien de 12 Volts.
b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utilisez un câble de section équivalente ou supérieure.
c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Pour ce faire nous vous conseillons de brancher directement le cordon d'alimentation sur la batterie (le
branchement sur le cordon de l'auto-radio ou sur d'autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites).
d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie.
e) Branchez le cordon d'alimentation au poste.
4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (c'est à dire sans appuyer sur la pédale du micro) :
a) Branchez le micro,
b) Vérifiez le branchement de l'antenne,
c) Mise en marche de l'appareil : tourner le bouton VOLUME dans le sens des aiguilles d'une montre.
d) Tournez le bouton SQUELCH au minimum (dans le sens inverse des aiguilles d'une montre). Réglez le bouton VOLUME à un niveau convenable.
e) Amenez le poste sur le canal 20 à l'aide du rotacteur situé sur la face avant.
5) RÉGLAGE DU TOS (Taux d'ondes stationnaires):
ATTENTION : Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.
* Réglage avec TOS-Mètre externe (type PRESIDENT TOS-1 ou TOS-2) :
a) Branchement du Tos-mètre :
- branchez le Tos-mètre entre le poste et l'antenne, le plus près possible du poste (utilisez pour cela un câble de 40 cm maximum de type PRESIDENT CA-2C).
b) Réglage du Tos :
- amenez le poste sur le canal 20,
- positionnez le commutateur du Tos-mètre en position CAL ou FWD
- appuyez sur la pédale du micro pour passer en émission,
- amenez l'aiguille sur l'index ▼ à l'aide du bouton de calibrage,
- basculez le commutateur en position SWR (lecture de la valeur du TOS). La valeur lue sur le vu-mètre doit être très proche de 1. Dans le cas contraire, réajustez votre antenne jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur
de TOS comprise entre 1 et 1,8 est acceptable),
- il est nécessaire de recalibrer le Tos-mètre, entre chaque opération de réglage de l'antenne.
Maintenant, votre poste est prêt à fonctionner.
B) UTILISATION :
1) MARCHE/ARRET - VOLUME :
a) Pour allumer votre poste, tourner le bouton (1) dans le sens des aiguilles d'une montre.
b) Pour augmenter le volume sonore, continuer à tourner ce bouton dans le sens des aiguilles d'une montre.
2) ASC (Automatic Squelch Control)/SQUELCH :
Cette fonction permet de supprimer les bruits de fond indésirables en l'absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le confort d'écoute.
a) ASC : SQUELCH A REGLAGE AUTOMATIQUE
Brevet mondial, exclusivité PRESIDENT
Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le confort d'écoute lorsque l'ASC est actif (à fond en sens inverse des aiguilles d'une montre). Elle est débrayable par rotation du bouton (2) dans le sens des aiguilles d'une montre. Dans ce cas le réglage du squelch redevient manuel.
b) SQUELCH MANUEL
Tournez le bouton du squelch dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparaît. C'est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d'une montre, seuls les signaux les plus forts peuvent être perçus.
3) RF GAIN :
Réglage de la sensibilité en réception. Position maximum dans le cas de réception de communications longue distance. Vous pouvez diminuer le RF GAIN, pour éviter des distorsions, lorsque l'interlocuteur est proche. Réduisez le gain en réception dans le cas d'une communication rapprochée avec un correspondant non équipé d'un RF POWER.
La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.
4) SÉLECTEUR DE CANAUX : ROTATEUR en façade.
La rotation de ce bouton vous permet de sélectionner le canal (de 1 à 40) d'émission ou de réception.
5) AFFICHEUR :
Il permet de visualiser l'ensemble des fonctions :
Le BARGRAPH visualise le niveau de réception et le niveau de puissance émise. Le voyant TX s'allume lors du passage en émission.

Les bandes de fréquences doivent être choisies selon le pays où vous utilisez votre appareil. N'utilisez en aucun cas une configuration différente. Certains pays nécessitent une licence d'utilisation.
a) Éteignez l'appareil.
b) Placez l'interrupteur F/OFF sur la position F.
c) Allumez l'appareil.
d) Tournez le bouton des canaux et sélectionnez la bande de fréquence désirée (voir tableau page 48).
e) Placer l'interrupteur F/OFF sur la position OFF.
f) Éteignez à nouveau l'appareil puis rallumez-le pour valider votre choix.
7) HI-CUT :
Élimination des parasites haute fréquence. À utiliser en fonction des conditions de réception.
Un positionnement du commutateur sur HI-CUT active la fonction. Un positionnement sur OFF désactive la fonction.
8) CH 19 :
Le canal 19 sera automatiquement sélectionné par l'intermédiaire de cette commande. Un positionnement du commutateur sur CH19 active le canal 19. Un nouveau positionnement sur OFF vous ramène au canal précédent.
9) PRISE MICRO 6 BROCHES :
Elle se situe en façade de votre appareil et facilite ainsi son intégration à bord de votre véhicule. Voir schéma de branchement en page 47.
10) PÉDALE D'ÉMISSION DU MICRO :
Appuyer pour parler et relacher pour recevoir un message.
A) ALIMENTATION (13,2 V)
B) PRISE D'ANTENNE (SO-239)
C) PRISE POUR HAUT-PARLEUR EXTERIEUR (8 Ω, ∅ 3,5 mm)
C) CARACTÉRISTIQUES TECHNIQUES :
1) GÉNÉRALES :
- Canaux
- Modes de modulation
- Gamme de fréquence
- Impédance d'antenne
- Tension d'alimentation
- Dimensions (en mm)
- Poids
- Accessoires inclus
- Filtre
: 40
: AM
: de 26.965 MHz à 27.405 MHz
: 50 ohms
: 13.2 V
: 115 (L) × 180 (P) × 35 (H)
: 0,8 kg
: 1 microphone Electret et son support, 1 berceau, vis de fixation
: ANL (Automatic Noise Limiter) intégré
2) ÉMISSION :
- Tolérance de fréquence
- Puissance porteuse
- Émissions parasites
- Réponse en fréquence
- Puissance émise dans le canal adj.
- Sensibilité du microphone
- Consommation
- Distorsion maxi. du signal modulé
: +/- 300 Hz
: 1 W AM
: inférieure à 4 nW (- 54 dBm)
: 300 Hz à 3 kHz
: inférieure à 20 μW
: 10 mV
: 1,7 A (avec modulation)
: 1,8 %
3) RÉCEPTION :
- Sensibilité maxi à 20 dB sinad
- Réponse en fréquence
- Sélectivité du canal adj.
- Puissance audio maxi
- Sensibilité du squelch
- Taux de réj. fréq. image
- Taux de réjection fréq. interméd.
- Consommation
: 0.5 μV - 113 dBm
: 300 Hz à 3 kHz
: 60 dB
: 5 W
: mini 0.2 μV - 120 dBm
maxi 1 mV - 47 dBm
: 60 dB
: 70 dB
: 500 mA nominal / 800 mA max
- l'antenne soit correctement branchée et que le TOS soit bien réglé.
- le micro soit bien branché.
- Pédale d'émission activée, l'affichage TX clignote. Relâchez la pédale, puis réappuyez sur celle-ci afin de passer en émission.
2) VOTRE POSTE NE REÇOIT PAS OU VOTRE RÉCEPTION EST DE MAUVAISE QUALITÉ :
Vérifiez que :
- le niveau du squelch soit correctement réglé.
- le bouton Volume soit réglé à un niveau convenable.
- le micro soit branché. L'antenne soit correctement branchée et le TOS bien réglé.
- vous êtes bien sur le même type de modulation que votre interlocuteur.
3) VOTRE POSTE NE S'ALLUME PAS :
Vérifiez :
- votre alimentation.
- qu'il n'y ait pas d'inversion des fils au niveau de votre branchement.
- l'état du fusible.
E) COMMENT ÉMETTRE OU RECEVOIR UN MESSAGE ?
Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).
Choisissez votre canal (19, 27).
Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station».
Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d'appel (19, 27), et que la communication est établie avec votre interlocuteur, il est d'usage de choisir un autre canal disponible afin de ne pas encombrer le canal d'appel.
F) GLOSSAIRE :
Au fil de l'utilisation de votre TX, vous découvrirez parfois un langage particulier employé par certains cibistes. Afin de vous aider à mieux le comprendre, vous trouverez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutefois, il est évident qu'un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C'est la raison pour laquelle les termes que vous lirez ci-dessous sont donnés à titre indicatif, mais ne sont pas à utiliser de façon formelle.
ALPHABET PHONÉTIQUE INTERNATIONAL :
A Alpha
B Bravo
C Charlie
D Delta
E Echo
F Foxtrott
G Golf
H Hotel
I India
J Juliett
L Lima
M Mike
N November
Oscar
P Papa
Q Quebec
R Romeo
s Sierra
T Tango
U Uniform
V Victor
W Whiskey
Y Yankee
Z Zulu
LANGUAGE TECHNIQUE :
AM
BLU
BF
CB
CH
CQ
CW
DX
DW
FM
GMT
GP
HF
LSB
RX
SSB
SWR
SWL
SW
TOS
TX
UHF
USB
VHF
: Amplitude Modulation (modulation d'amplitude)
: Bande latérale unique
: Basse fréquence
: Citizen Band (canaux banalisés)
: Channel (canal)
: Appel général
: Liaison longue distance
: Dual watch (double veille)
: Frequency modulation (modulation de fréquence)
: Greenwich Meantime (heure du méridien de Greenwich)
: Ground plane (antenne verticale)
: High Frequency (haute fréquence)
: Low Side Band (bande latérale inférieure)
: Receiver (récepteur)
: Single Side Band (Bande latérale unique)
: Standing Waves Ratio
: Short waves listening (écoute en ondes courtes)
: Short waves (ondes courtes)
: Taux d'ondes stationnaires
: Transceiver.Désigne un poste émetteur-récepteur CB. Indique aussi l'émission.
: Ultra-haute fréquence
: Up Side Band (bande latérale supérieure)
: Very high Frequency (très haute fréquence)
LANGUAGE CB :
| ALPHA LIMA | : Amplificateur linéaire |
| BAC | : Poste CB |
| BASE | : Station de base |
| BREAK | : Demande de s’intercaler, s’interrompre |
| CANNE A PÊCHE | : antenne |
| CHEERIO BY | : Au revoir |
| CITY NUMBER | : Code postal |
| COPIER | : Écouter, capter, recevoir |
| FIXE MOBILE | : Station mobile arrêtée |
| FB | : Fine business (bon, excellent) |
| INFERIEURS | : Canaux en-dessous des 40 canaux autorisés (interdits en France) |
| MAYDAY | : Appel de détresse |
| MIKE | : Micro |
| MOBILE | : Station mobile |
| NÉGATIF | : Non |
| OM | : Opérateur radio |
| SUCETTE | : Micro |
| SUPÉRIEURS | : Canaux au-dessus des 40 canaux autorisés (interdits en France).. |
| TANTE VICTORINE | : Télévision |
| TONTON | : Amplificateur de puissance |
| TPH | : Téléphone |
| TVI | : Interférences TV |
| VISU | : Se voir |
| VX | : Vieux copains |
| WHISKY | : Watts |
| WX | : Le temps |
| XYL | : L’épouse de l’opérateur |
| YL | : Opératrice radio |
| 51 | : Poignée de mains |
| 73 | : Amitiés |
| 88 | : Grosses bises |
| 99 | : Dégager la fréquence |
| 144 | : Polarisation horizontale, aller se coucher |
| 318 | : Pipi |
| 600 ohms | : le téléphone |
| 813 | : Gastro liquide (apéritif) |
CODE «Q» :
| QRA | : Emplacement de la station |
| QRA Familial | : Domicile de la station |
| QRA PRO | : Lieu de travail |
| QRB | : Distance entre 2 stations |
| QRD | : Direction |
| QRE | : Heure d'arrivée prévue |
| QRG | : Fréquence |
| QRH | : Fréquence instable |
| QRI | : Tonalité d'émission |
| QRJ | : Me recevez-vous bien ? |
| QRK | : Force des signaux (R1 à R5) |
| QRL | : Je suis occupé |
QRM
QRM DX
QRM 22
QRN
QRO
QRP
QRPP
QRPPette
QRQ
QRR
QRRR
QRS
QRT
QRU
QRV
QRW
QRX
QRZ
QSA
QSB
QSJ
QSK
QSL
QSO
QSP
QSX
: Parasites, brouillage
: Parasites lointains
: Police
: Brouillage atmosphérique (orages)
: Fort, très bien, sympa
: Faible, petit
: Petit garçon
: Petite fille
: Transmettez plus vite
: Nom de la station
: Appel de détresse
: Transmettez plus lentement
: Cessez les émissions
: Plus rien à dire
: Je suis prêt
: Avisez que j'appelle
: Restez en écoute un instant
: Indicatif de la station : par qui suis-je appelé?
: Force de signal (S1 à S9)
: Fading, variation
: Prix, argent, valeur
: Dois-je continuer la transmission ?
: Carte de confirmation de contact
: Contact radio
: Transmettre à...
: Voulez-vous écouter sur...
QSY
: Dégagement de fréquence
QTH
: Position de station
QTR
: Heure locale
CANAUX D'APPEL :
27 AM
: appel général en zone urbaine
19 AM
: Routiers
9 AM
: Appel d'urgence

est conforme aux exigences essentielles de la Directive 1999/5/CE (Article 3) transposes a la législation nationale, ainsi qu'aux Normes Européennes suivantes:
February en PRC Modelle : JOHNNY II ASC Margue : PRESIDENT
Nouns, GROUPE PRÉSIDENT ELECTRONICS, Route de Site, BP 100 - 34540 Balarc - FRANCE, Declarons, sous note seule responsabilité que l' emmetuer-reçpéter de radiocommunication CB, Nouns, GROUPE PRÉSIDENT ELECTRONICS,
DE DE DE DE CONFORMTE
CONDITION GÉNÉRALES DE GARANTIE
Ce poste est garanti 3 ANS pièces et main d'œuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peined'en perdre le bénéfice.
- Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l'achat.
- Détacher après l'avoir fait remplir la partie ci-contre et la retourner dûment complétée.
- Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.
- Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer.
- Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder.
- Ne pas procéder à l'installation de votre appareil sans avoir lu ce manuel d'instructions.
- Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie.
Ne sont pas couverts :
- Les dommages causés par accident, choc ou emballage insuffisant.
- Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dûs à une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc...)
- La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pièces détachées.
- Les interventions ayant modifiées les caractéristiques d'agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société.
Si vous constatez des défauts de fonctionnement :
• Vérifier l'alimentation de votre appareil et la qualité du fusible.
- Contrôlez les différents branchements: jacks, prise d'antenne, prise du microphone...
- Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc...
- En cas de non prise en charge au titre de la garantie, l'intervention et la réexpédition du matériel seront facturés.
- Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez la au nouveau propriétaire pour le suivi S.A.V.
- En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui décidera de la conduite à tenir.
- Dans le cas d'une intervention hors garantie, un devis sera établi avant toute réparation jugée onéreuse par rapport à la valeur du matériel.
VOLET À CONSERVER
Vous venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N'oubliez pas de nous retourner la partie droite de ce bon de garantie, c'est très important pour vous car cela permet d'identifier votre appareil lors de son passage éventuel dans nos ateliers. Quant au questionnaire, son objectif est de mieux vous connaître et ainsi en répondant à vos aspirations, nous œuvrerons ensemble pour l'avenir de la CB.
VOLET À RENVOYER SOUS ENVELOPPE
Groupe
SERVICE DES GARANTIES
Route de SETE - BP 100
34540 BALARUC - FRANCE
Date d'achat : ....
Type : radio CB JOHNNY II ASC
N° de série : ....
QUESTIONNAIRE CB CONFIDENTIEL
Nom Prénom
Adresse ....
Ville Code postal Tel
Depuis quand faites-vous de la CB ? ....
Qu'aviez-vous comme poste auparavant ? ....
Quelle marque d'antenne utilisez-vous ?
Quelles sont les raisons de votre achat ?
Sur quel type de véhicule allez-vous l'installer ?
Auto Véhicule utilitaire Poids lourd
Etes-vous affilié à une fédération ? .... ou à un Club ? ....
Quels magazines de CB lisez-vous ? ....
Avez-vous d'autres lectures ?
Quels sont vos loisirs ?
Quelle est votre tranche d'âge ?
| - de 20 | 20/30 | 30/40 | |||
| 40/50 | 50/60 | + de 60 |
Quelle est votre profession ?
| sans profession | employé | ||
| chauffeur | agriculteur | ||
| cadre | prof. libérale |

: +/- 300 Hz
: 1 W AM
: inferior to 4 nW (- 54 dBm)
: 300 Hz à 3 KHz
: inferior to 20 μW
: 10 mV
: 1,7 A (with modulation)
: 1,8 %
: 0.5 μV - 113 dBm
: 300 Hz à 3 kHz
: 60 dB
: 5 W
: minimum 0.2 μV - 120 dBm
maximum 1 mV - 47 dBm
: 60 dB
: 70 dB
: 500 mA nominal / 800 mA maximum
D) TROUBLE SHOOTING:
1) YOUR CB RADIO WILL NOT TRANSMIT OR YOUR TRANSMISSION IS OF POOR QUALITY:
: +/- 300 Hz
: 1 W AM
: unter 4 nW (-54 dBm)
: 300 Hz - 3 kHz
: unter 20 μW
: 10 mV
: 1,7 A (mit Modulation)
: 1,8 %
3) EMPFANGSTEIL:
Pays dans lesquels il existe des limitations particulières (Licence ^1 / Registre ^2 / seulement du canal 4 à 15 ^3 )
Pays dans lequel la réglementation nationale autorise une puissance d'émission supérieure à la limite établie dans la norme harmonisée, précisée dans le quatrième paragraphe de la préface de la norme harmonisée EN 300 433.
