JOHNNY II - Funktransceiver PRESIDENT - Kostenlose Bedienungsanleitung

Produkttyp	CB-Funkgerät
Marke	PRESIDENT
Modell	JOHNNY II ASC
Anzahl Kanäle	40 (AM)
Frequenzbereich	26,965 MHz bis 27,405 MHz
Antennenimpedanz	50 Ohm
Betriebsspannung	13,2 V Gleichspannung (12 V Nennspannung)
Abmessungen (L × B × H)	115 × 180 × 35 mm
Gewicht	0,8 kg
Mitgeliefertes Zubehör	Elektretmikrofon, Mikrofonhalter, Montagebügel, Schrauben
Hauptfunktionen	ASC (automatische Rauschsperre), manuelle Rauschsperre, RF Gain, Hi-Cut, CH19, Kanalwahlschalter, Display mit Balkendiagramm
Sendeleistung (Träger)	1 W AM
Empfangsempfindlichkeit	0,5 µV (20 dB SINAD)
Maximale Audioleistung	5 W
Stromverbrauch	Senden: 1,7 A; Empfang: 500 bis 800 mA
Schutz	Verpolungsschutz; 2 A Sicherung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Nie ohne angeschlossene Antenne und eingestelltes SWR senden. Polarität 12 V beachten.
Garantie	3 Jahre Teile und Arbeit (ausgenommen Missbrauch)
Integrierter Filter	ANL (Automatic Noise Limiter)

Häufig gestellte Fragen - JOHNNY II PRESIDENT

Wie stelle ich das SWR (Stehwellenverhältnis) am PRESIDENT JOHNNY II ein?

Um das SWR einzustellen, schließen Sie ein externes SWR-Messgerät (Typ PRESIDENT TOS-1 oder TOS-2) zwischen Funkgerät und Antenne an. Gehen Sie auf Kanal 20, senden Sie, kalibrieren Sie das SWR-Messgerät und lesen Sie den SWR-Wert ab. Passen Sie die Antenne an, um einen Wert so nahe wie möglich an 1 zu erreichen (akzeptabel bis 1,8). Dieser Vorgang ist bei der ersten Verwendung oder nach einem Antennenwechsel zwingend erforderlich.

Wie verwende ich die ASC-Funktion (Automatic Squelch Control)?

Der ASC ist eine automatische Rauschsperreneinstellung, exklusiv von PRESIDENT. Um ihn zu aktivieren, drehen Sie den SQUELCH-Knopf ganz gegen den Uhrzeigersinn. Dies optimiert kontinuierlich die Empfindlichkeit und den Hörkomfort. Um den ASC zu deaktivieren und auf manuelle Rauschsperre umzuschalten, drehen Sie den Knopf im Uhrzeigersinn, bis das Rauschen verschwindet.

Welche Antenne sollte ich mit dem PRESIDENT JOHNNY II verwenden?

Es wird empfohlen, eine CB-Antenne mit einer Impedanz von 50 Ohm zu verwenden. Für den Mobilbetrieb wählen Sie eine für Ihr Fahrzeug geeignete Antenne (voreingestellt oder einstellbar). Für eine stationäre Anlage bevorzugen Sie eine freistehende Antenne, ggf. auf einem abgespannten Mast. Die Antennenwahl beeinflusst die Effizienz und das SWR.

Was tun, wenn das Gerät sich nicht einschaltet?

Überprüfen Sie zuerst die Betriebsspannung (12 V Gleichspannung) und die Polarität: rotes Kabel an (+), schwarzes Kabel an (-). Prüfen Sie den Zustand der Sicherung (2 A). Stellen Sie sicher, dass das Netzkabel korrekt am Gerät und an der Batterie angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Wie stelle ich den RF GAIN ein?

Der RF GAIN-Regler passt die Empfangsempfindlichkeit an. Für Langstreckenkommunikation stellen Sie ihn auf Maximum (im Uhrzeigersinn). Für Nahkommunikation reduzieren Sie die Verstärkung, um Verzerrungen zu vermeiden. Die normale Position ist im Maximum.

Wie wähle ich ein Frequenzband aus?

Schalten Sie das Gerät aus, stellen Sie den Schalter F/OFF auf F, schalten Sie es wieder ein, drehen Sie den Kanalwahlschalter, um das gewünschte Band auszuwählen (siehe Tabelle auf Seite 48 der Anleitung). Stellen Sie F/OFF wieder auf OFF, schalten Sie aus und wieder ein, um zu bestätigen.

Was bedeutet die TX-Anzeige?

Die TX-Anzeige leuchtet auf, wenn das Gerät in den Sendemodus wechselt (wenn Sie die Mikrofontaste drücken). Sie bestätigt, dass das Gerät sendet. Wenn sie blinkt, überprüfen Sie, ob die Antenne angeschlossen ist und das SWR korrekt ist.

Wie reinige und pflege ich den PRESIDENT JOHNNY II?

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Vermeiden Sie Feuchtigkeit und extreme Temperaturen. Überprüfen Sie regelmäßig die Anschlüsse und den Zustand der Sicherung.

Was ist die maximale Audioleistung im Empfang?

Die maximale Audioleistung im Empfang beträgt 5 W. Verwenden Sie bei Bedarf einen externen Lautsprecher (8 Ω, 3,5 mm Klinke) für besseren Hörkomfort.

Wie verwende ich Kanal 19?

Um direkt auf Kanal 19 (Straßenkanal) zuzugreifen, stellen Sie den Schalter CH19 auf ON. Das Gerät schaltet automatisch auf Kanal 19. Um zum vorherigen Kanal zurückzukehren, stellen Sie den Schalter wieder auf OFF.

BEDIENUNGSANLEITUNG JOHNNY II PRESIDENT

Your PRESIDENT JOHNNY II ASC at a glance
Ihr PRESIDENT JOHNNY II ASC auf einen Blick

SOMMAIRE

INSTALLATION

UTILISATION

CARACTÉRISTIQUES TECHNIQUES

GUIDE DE DÉPANNAGE

COMMENT ÉMETTRE/RECEVOIR UN MESSAGE

GLOSSAIRE

DÉCLARATION DE CONFORMITÉ

GARANTIE

TABLEAU DES FRÉQUENCES

NORMES EUROPÉENNES

SUMMARY

INSTALLATION

HOW TO USE YOUR CB

TECHNICAL CHARACTERISTICS

TROUBLE SHOOTING

HOW TO TRANSMIT OR RECEIVE A MESSAGE

GLOSSARY

CERTIFICATE OF CONFORMITY

FREQUENCY TABLES

EUROPEAN NORMS

Français

English

29

31

33

33

33

34

46

47

48

SUMARIO

INSTALLATION

BEDIENUNG

TECHNISCHE DATEN

BEI PROBLEMEN

TIPS FÜR DEN FUNKVERKEHR

BEURTEILUNG DER EMPFANGSQUALITÄT

KONFORMITÄTSERKLÄRUNG

CB-KANÄLE UND IHRE FREQUENZEN

EUROPÄISCH NORMEN

Español

17

19

21

21

21

22

25

26

47

48

Deutsch

37

39

41

41

42

42

45

47

48

ATTENTION!

: mini 0,2 μV - 120 dBm

máx. 1 mV - 47 dBm

Bevor Sie das Gerät benutzen geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker B auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellen-verhältnis einzustellen (SWR). Sonst ist das Risiko den Verstärker zu zerstören, was nicht von der Garantie anerkannt wird.

Dieses Gerät ist garantiert im Land des Ankaufs.

Willkommen in der faszinierenden Welt des CB-Funks und Herzlichen Glückwunsch zu Ihrem CB-Funkgerät PRESIDENT. Sie haben sich damit für ein komfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen läßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit Sie alle Möglichkeiten Ihres PRESIDENT JOHNNY II ASC optimal nutzen können. Beachten Sie besonders die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und viele schöne Funk-Kontakte mit Ihrem PRESIDENT JOHNNY II ASC!

A) INSTALLATION:

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wählen Sie zur Montage einen Platz, an dem sich das Funkgerät einfach installieren und bedienen läßt.
b) Wählen Sie einen Platz, von dem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.

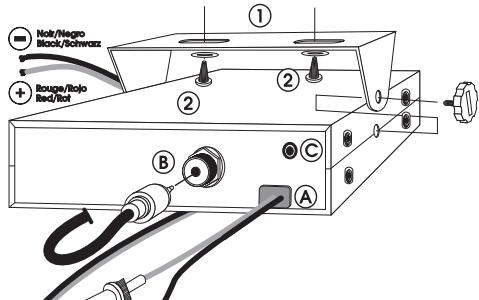

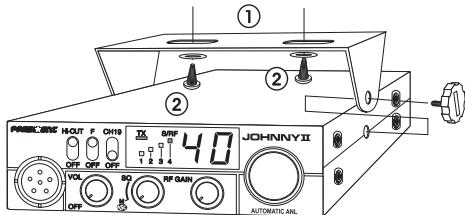

BEFESTIGUNG DES MONTAGEBÜGELS

PHRISCONE H-OUT F CH10 TX GRF 4.0 JOHNNYII OFF OFF OFF 1 2 3 4 JOL 8Q RF GAIN OFF AUTOMATIC AAIL

Noit/Negro Block/Schwarz Bouge/Bojo Roc/Rot ① ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② ② A B

c) Achten Sie darauf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Nähe der Heizung führen!
d) Befestigen Sie an geeigneter Stelle den Montagebügel (1) (s. Abb. auf der nächsten Seite) mit den selbstschneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2 mm). Vergewissern Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montage-bügell sollte an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschütterungsfreien Sitz des Funkgerätes erlaubt.
e) Wählen Sie für die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkgerät nicht stört.
- Hinweis: Wenn für den Einbau des Funkgerätes so wenig Platz zur Verfügung steht, daß der Lautsprecher (am Boden des Funkgerätes: C) in seiner Abstrahlung behindert wird, sollten Sie einen externen Mobil-Lautsprecher aus dem PRESIDENT-Zubehörprogramm montieren. Dieser wird an die Buchse EXT.SP auf der Rückseite des Funkgerätes angeschlossen, wobei der interne Lautsprecher automatisch abschaltet.

2) ANSCHLUSS DER ANTENNE:

a) Wahl der Antenne:

- Auch im CB-Funk gilt: je besser die Antenne, desto grösser die Reichweite der Station. Treffen Sie die entsprechende Wahl nach den folgenden Empfehlungen!

b) Mobilantenne:

• Die Mobilantenne wird an der Stelle des Wagens mit der größten Metal-lunterfläche montiert - möglichst weit entfernt von Windschutzscheibe und Rücklichtern.
• Falls schon eine Mobilfunkantenne montiert ist, so sollte die CB-Antenne unterhalb von dieser montiert werden.
• Es gibt abgestimmte und abstimmbare Antennen.
• Abgestimmte Antennen sollten nur auf einer großen Metallunterfläche montiert werden, beispielsweise auf dem Wagendach oder auf dem Kofferraumdeckel.
• Der schwenkbare Montagebügel erlaubt den Einbau an vielen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
• Wenn Sie für die Antenne ein Loch in die Karosserie bohren, muß hierzu evtl. das Blech plan geschmirgelt werden, damit Befestigungsschraube und Dichtung gut sitzen!
• Führen Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
• Befestigen Sie das Antennenkabel am Anschluß (B).

c) Feststations-Antenne:

- Mit einer Feststations-Antenne erreichen Sie mit Ihrem Funkgerät die maximale

Reichweite. Bei Außenantennen müssen Sie unbedingt die einschlägigen VDE-Bestimmungen (Blitzschutz!), der Statik und des Baurechtes beachten! Am besten. Sie lassen die Antennenanlage in diesem Fall von einem Fachmann montieren! Im PRESIDENT-Zubehörprogramm finden Sie eine Auswahl auch von Feststations-Antennen.

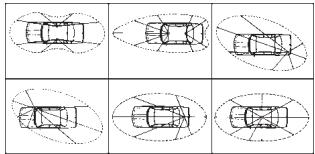

ANTENNEN-DIAGRAMM

Ihr Funkgerät wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Es ist mit einem Verpolungsschutz ausgestattet. Vergewissern Sie sich trotzdem vorher der richtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei älteren Wagen kann auch der Pluspol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordspannung nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall Ihre Fachwerkstatt!

Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

a) Ihr Funkgerät wird mit einem Kabel zur Stromversorgung geliefert, in das eine 2 A Sicherung eingeschleift ist. Die rote Leitung des Kabels wird am Pluspol, die schwarze am Minuspol der Fahrzeugbatterie angeschlossen.
b) Schließen Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder würde das Funkgerät nach Ausschalten der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungkabel so im Auto, daß es möglichst wenig Störungen von der Zündan-lage aufnehmen kann.

Schließen Sie die freien Enden des Stromversorgungskabels mit ent-sprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) Schließen Sie die freien Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2V DC auf der Rückseite des Funkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursache finden und beseitigen, b) nur durch eine Sicherung mit ebenfalls 2 A ersetzen!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):

a) Schließen Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihres Funkgerätes an.
b) Schließen Sie eine CB-Antenne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c) Den Regler SQUELCH für höchste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehme Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, indem Sie am Abstimmknopf drehen.

5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme müssen Sie Ihre Antennen auf das niedrigste Stehwellenverhältnis abstimmen. Die Antenne sollte dabei möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.

* Abstimmung mit einem externen SWR-Meter (bei als Zubehör erhältlich)

a) An Stelle des eingebauten SWR-Meters können Sie auch ein externes SWR-Meter einsetzen, beispielsweise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkgerät und Antenne einge-schleift. Verwenden Sie hierfür nur die Passend konfektionierten Koaxialkabel! (PRESIDENT CA-2C).

b) Da es unterschiedliche Typen externer SWR-Meter mit unterschiedlicher Bedienung gibt (s. deren Bedienungsangleitung). hier nur ein paar generelle Hinweise:

• Schalten Sie zum Abstimmen Ihr Funkgerät auf Kanal 20, die Mitte des CB-Bereiches.
• Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.
• Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.
• Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedrigstes SWR vor.

- Auch hier gilt: Je niedriger das SWR, desto besser die Antennenanpassung. Ideal ist ein SWR-Wert von 1. Werte zwischen 1 und 1,8 sind noch akzeptabel.

Nach der Abstimmung der Antenne ist Ihre CB-Funkstation betriebs-bereit!

B) BEDIENUNG:

1) ON/OFF - VOLUME (Lautstärkeregler mit Ein-/Ausschalter):

Mit diesem Regler (1) können Sie das Gerät ein- und ausschalten sowie die Lautstärke regeln. Durch Drehung im Uhrzeigersinn wird das CB-Funkgerät eingeschaltet und die Lautstärke erhöht.

2) ASC (Automatic Squelch Control)/SQUELCH (Rauschsperre):

Mit dem Regler SQUELCH können Sie das Rauschen auf einem freien Kanal unterdrücken: Der Lautsprecher schaltet zur Wiedergabe erst dann durch, wenn das Signal auf dem eingestellten Kanal so stark ist, daß es die mit Regler SQUELCH eingestellte Schwelle überschreitet.

a) ASC: Automatic Squelch Control

Worldwide patent, a PRESIDENT exclusivity

Keine Handregelung mehr und beständig Gehörkomfort. Durch Drehung im Uhrzeigersinn des Knopfes (2) kann mann diesen Regler ausschalten. in diesem Fall wird die Regelung des Squelch wieder manuell.

b) Squelch Control

Je weiter Sie den Regler nach rechts drehen, desto stärker muß das Signal sein, das die Wiedergabe durchschaltet. Einstellen auf höchste Ansprech-Empfindlichkeit: SQUELCH auf den linken Anschlag stellen, mit dem Funkgerät einen freien Kanal wählen und Regler SQUELCH so weit nach rechts drehen, bis das Rauschen gerade verschwindet.

3) RF GAIN:

Mit diesem Regler stellen Sie die Empfindlichkeit des Emfänger in Ihrem Funkgerät, wenn der Regler RF GAIN auf dem rechten Anschlag steht (=Normalstellung). Drehen Sie den Regler nach links, so wird die Empfindlichkeit reduziert. Das kann dann nötig sein, wenn sehr starke Stationen nur verzerrt ankommen.

4) KANALWAHL mit DREHSCHALTER:

Mit dem DREHSCHALTER am Funkgerät können Sie die Kanäle einstellen: Drehen nach rechts wechselt auf höhere Kanäle, Drehen nach links auf tiefere Kanäle.

5) ANZEIGE:

Diese Anzeige gibt den aktuellen Sende-/Empfang-Kanal an. Der BARGRAPH gibt den aktuellen Signalstärke bei Senden oder Empfangen.

6) Auswahl des Frequenzbandes:

Die Auswahl des Frequenzbandes hängt von dem Land ab, indem Sie Ihr Funkgerät betreiben. Benutzen Sie in keinem Fall eine andere Konfiguration als vorgegeben. In einigen Ländern benötigt man dazu eine Benutzerlizenz.

a) Schalten Sie das Gerät aus.
b) Stellen Sie den Schalter F/ OFF auf die Position F.
c) Schalten Sie den Apparat wieder ein.
d) Drehen Sie den Kanalwähler und stellen Sie das passende Frequenzband ein (sehen Sie Seite 48).
e) Stellen Sie nun den F/OFF- Schalter auf die Position OFF.
f) Schalten Sie das Gerät aufs Neue aus und wieder ein um Ihre Eingabe zu bestätigen.

7) HI-CUT:

Die hohen Töne können Sie mit diesem Schalter absenken und damit auch das Rauschen bei schwachen Empfangsignalen reduzieren.

8) CH 19:

Den Not- und Anrufkanal 19 können Sie mit einem einzigen Umschaltung sofort schalten.

Schalten Sie den Schalter auf die Position CH 19. Ihr Funkgerät schaltet sofort auf Kanal 19 in AM. Nochmals Taste CH 19, um auf die vorherige Einstellung zurückzuschalten.

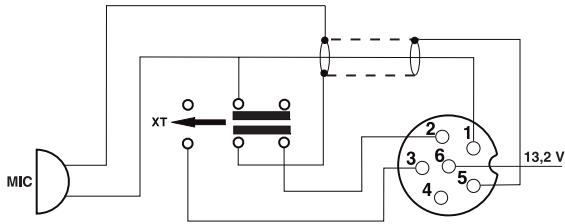

9) BELEGUNG DER MIKROFONBUCHSE (sechspolig):

Die Mikrofonbuchse ist bequemlichkeitshalber auf der Frontplatte eingebaut, damit das Radio in das Instrumentenbrett eingefügt werden kann .Bedienungsanleitung seite 47.

10) PTT TASTE:

Sende-/Empfangsumschaltung im CB Betrieb : zum senden drücken ( um in das Mikrofon spechen), zum Empfangen loslassen.

A) STROMVERSORGUNG (13,2 V)
B) ANTENNENANSCHLUß (SO-239)
C) EXT. LAUTSPRECHERANSCHLUß (8 Ω, ∅ 3,5 mm)

C) TECHNISCHE DATEN:

1) ALLGEMEIN:

• Kanäle
• Betriebsarten
• Frequenzbereich
• Antennen-Impedanz
• Versorgungsspannung
• Abmessungen (mm)
• Gewicht
• Lieferumfang

- Filter

: 40
: AM
: 26,965 MHz bis 27,405 MHz
: 50 Ohms
: 13,2 V Gleichspannung
: 115 (B) × 180 (H) × 35 (T)
: ca. 0,8 kg
: Funkgerät, Handmikrofon Elektret mit Halterung, Montagebügel, Montagematerial
: integrierter ANL (automatischer Geräuschregler)

2) SENDETEIL:

• Frequenzstabilität
• Sendeleistung
• Nebenwellen
• Frequenzgang
• Nachbarkanalleistung
• Mikrofon-Empfindlichkeit
• Stromverbrauch
• Kliirfaktor

• Empfindlichkeit (20 dB SINAD)
• Frequenzgang
• Nachbarkanal-Selektion
• NF-Ausgangsleistung
• Squelch-Empfindlichkeit

- Spiegelfrequenzunterdrückung

- ZF-Unterdrückung

- Stromverbrauch

: 0.5 μV - 113 dBm
: 300 Hz - 3 kHz
: 60 dB
: 5 W
: minimum 0.2 μV - 120 dBm
maximum 1 mV - 47 dBm
: 60 dB
: 70 dB
: 500 mA nominal / 800 mA maximum

D) BEI PROBLEMEN:

1) SIE KÖNNEN NICHT ODER NUR IN SCHLECHTER QUALITÄT SEN-DEN:

• Prüfen Sie das Stehwellenverhältnis Ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Prüfen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Wenn Sie die Sendetaste am Mikrofon drücken, muß die Anzeige TX leuchten und Ihr Funkgerät senden. Lassen Sie die Taste wieder los, so muß diese Anzeige erlöschen, und Ihr Funkgerät wieder auf Empfang schalten.

2) SIE ERHALTEN AUF IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Stellen Sie den Regler SQUELCH richtig ein!
• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
• Prüfen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Prüfen Sie das Stehwellenverhältnis Ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Vergewissern Sie sich, daß Sie die selbe Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICHT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschaltet?
• Prüfen Sie, ob Sie die Anschlüsse für Plus (= ROT) und Minus (=Schwarz) vertauscht haben! Wechseln Sie in diesem Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ungestörten Funkverkehr zu genießen, sollten Sie die folgenden s e c h s Regeln des CB-Funks beherzigen:

1. Nach dem Einschalten des Gerätes immer zuerst hören, ob der eingestellte Kana I frei ist.
2. Dazu die Rauschsperre öffnen, um schwächere Stationen nicht zu überhören.
3. Nur wenn der Kanal völlig frei ist, den eigenen Anruf starten.
4. Immer nur kurz rufen.
5. Nach jedem Anruf sorgfältig hören, ob eine Station antwortet. Erst dann d e n Anruf wiederholen.
6. Nach jedem Durchgang der Gegenstation immer erst einige Sekunden Pause lassen, bevor man selber spricht, damit sich auch andere Stationen melden können («Umschalt-pause»).

Anrufkanäle: Empfohlen werden die folgenden Anrufkanäle:

Kanal 4 als Anrufkanal in AM,

Kanal 9 als Notrufkanal und

Abweichungen hiervon sind selbstverständlich möglich.

Bei schlechten Verbindugen oder starken Störungen ist es häufig problematisch, schwer zu verstehende Worte wie Eigennamen und Städtenamen fehlerlos zu übermitteln.

Hier hilft das Internationale Buchstabieralphabet weiter, das auch im Luftverkehr (ICAO) und der NATO eingestzt wird:

F) BEURTEILUNG DER EMPFANGSQUALITÄT:

Um dem jeweiligen Gesprächspartner eindeutig sagen zu können, wir stark und klar man ihn empfängt, verwendet man die Ziffern des R/S-Codes. Dabei steht der R-Wert für die Verständlichkeit («Lesbarkeit») und der S-Wert («Santiago») für die Empfangsbzw. Lautstärke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englischsprachigen Bezeichnungen «readability» (= Lesbarkeit) und «signal strength» (= Signalstärke).

INTERNATIONAL PHONETIC ALPHABET:

1 nicht lesbar, unverständlich
2 zeit-oder teilweise lesbar
3 schwer lesbar
4 lesbar, verständlich
5 gut lesbar

S = Signalstärke

1 kaum hörbar
2 sehr schwach hörbar
3 schwach hörbar
4 ausreichend hörbar
5 ziemlich gut hörbar
6 gut hörbar
7 mäßig stark hörbar
8 stark hörbar
9 sehr stark hörbar

ABKÜRZUNGEN:

Auch der CB-Funk kennt eine «Fachsprache», die mit vielen Fachwörtern durchsetzt ist, die z.B. aus dem Amateurfunk und dem professionellen Funkverkehr entlehnt sind. Sie dienen zumeist der schnellen und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgend eine Auflistung gebräuchlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea	:	Moment bitte, bitte warten, möchte mitsprechen
Cheerio	:	Aufwiederhören
CQ	:	allgemeiner Anruf
CL	:	Ende des Funkverkehrs, Station wird abgeschaltet
DX	:	Funkverbindung über große Entfernung
Fading	:	Signal schwankt
HI	:	Ich lache
Mike	:	Mikrofon
Müll	:	Störungen
Negativ	:	habe nicht verstanden, nein
OK	:	verstanden, richtig, in Ordnung
Roger	:	Ich habe verstanden, alles einwandfrei empfangen
Skip	:	Funkrufname
Standby	:	Auf Empfang bleiben
Stereo	:	Zwei Stationen senden gleichzeitig
TVI	:	Fernsehstörungen

UFB	:	ganz ausgezeichnet, sehr gut
VY	:	viele, sehr, sehr viele
WX	:	Wetter, Temperatur
YL	:	Fräulein, Frau, weiblicher CB-Funker
55	:	viel Erfolg, alles Gute
73	:	Grüße
88	:	Liebe und Küsse (als herzlichen Gruß an eine YL)
99	:	Verschwinde! Räume den Kanal.

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehr häufig Abkürzungen verwendet. Viele von ihnen wurden aus dem international verbindlichen Q-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung findet. Mit diesen Drei buchstaben-Kürzeln lassen sich schnell Informationen vermitteln. Da besonders «CB-Neulinge» mitunter diese Abkürzungen nicht kennen, haben wir die gebräuchlichsten einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der nächsten Seite erläutert:

QRA	:	Mein Stationsname ist...
QRG	:	Frequenz, Betriebskanal
QRL	:	Beschäftigung, Arbeitsplatz
QRM	:	Störung durch andere Stationen
QRN	:	Atmosphärische Störungen
QRP	:	Arbeiten mit geringer Leistung
QRT	:	Ende des Funkverkehrs
QRU	:	Es liegen keine weiteren Nachrichten mehr vor.
QRV	:	Sende-und empfangsbereit
QRX	:	Unterbrechung des Funkverkehrs, Pause, bitte warten

QRZ : Sie werden gerufen, Anruf von einer bestimmten Stati-
on
QSB : Schwankungen der Feldstärke, Schwund, Fading
QSL : Empfangsbestätigung
QSO : Funkverbindung, Gespräch über Funk
QSP : Vermittlung zweier Stationen für eine dritte
QST : Durchsage an alle
QSY : Frequenzwechsel, Kanalwechsel
QTH : Standort

KONFORMITÄTSERKLÄRUNG

Wir, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 – 34540 Balaruc – FRANCE, Erklären, auf eigene Verantwortung daß der CB Funk Sender-Empfänger

Marke : PRESIDENT Modell : JOHNNY II ASC Hergestellt in PRC

in Konformität ist mit den wesentlichen Anforderungen der R & TTE Richtlinie 1999/5/CE (Artikel 3) auf die nationale Gesetzen umgestellt, wie mit den folgenden europäischen Normen:

EN 300 433-2 :v1.1.2 (2000) EN 301 489-13 v 1.2.1 (2002) EN 60215 (1996)

Balaruc, den 17/01/2005 Jean-Gilbert MULLER Geschäftsführer

CERTIFICATE OF CONFORMITY

We, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 – 34540 Balaruc – FRANCE,

BELEGUNG DER MIKRO-FONBUCHSE (sechspolig)

MIC XT 13,2 V

1 Modulation	Modulación	Modulation	Modulation
2 RX	RX	RX	RX
3 TX	TX	TX	TX
4 -	-	-	-
5 Masse	Masa	Ground	Masse
6 Alimentation	Alimentación	Power Supply	Stromversorgung

NORMES EUROPÉENNES - NORMAS EUROPEAS - EUROPEAN NORMS - EUROPÄISCH NORMEN

Configuration Code	AM Channel	Country
	40 Ch (4W)	ES, IT, GR, IE, RUS
	40 Ch (1W)	GR, IE, NL, PT ES, CH, FR
	-5 KHz 40 Ch (4W)	PL

La bande de fréquence et la puissance d'émission de votre appareil doivent correspondre à la configuration autorisée dans le pays où il est utilisé. La banda de frecuencias y la potencia de emisión de su aparato deben corresponder a la configuración autorizada en el país donde él es utilizado. The frequency band and the transmission power of your transceiver must correspond with the configuration authorized in the country where it is used. Das Frequenzband und die Sendungsleistung Ihres Gerätes müssen übereinstimmen mit den Normen zugelassen im Land worin es benutzt ist.

Länder mit besonderen Beschränkungen (Lizenz ^1 / Register ^2 / nur Kanal 4 bis 15 ^3 )

	AT	BE	DK	FI	FR	DE	GR	IE	IT	LU	NL	PT	ES	SE	GB	IS	NO	CH	PL	CZ
Licence^1	1	1				1	1		1				1	1	1			1		1
Register^2												1							1
AM	1		1							1				1	1		1
AM only channels 4 to 15^3						1
BLU/SSB	1		1			1				1				1	1		1		1

Länder in denen die nationale Regelungen ein Sendeleistung zulassen die höher ist als die von der harmonierte Norm festgelegte Toleranz, angezeigt in 4. Paragraph der Vorrede der harmonierten Norm EN 300 433.

AT

BE

DK

FI

FR

DE

GR

IE

IT

LU

NL

PT

ES

SE

GB

IS

NO

CH

PL

CZ

4W AM

√

√

12W pep BLU

√

√

JUACISEAU

Groupe

PRESIDENT

ELECTRONICS

N°1 CB PRESIDENT

SIEGE SOCIAL/HEAD OFFICE - FRANCE - Route de SèteBP 100 - 34540 BALARUC

Site Internet : http://www.president-electronics.com

E-mail : [e-mail]

C€0341!

UTZZ01371ZZ
