BEDIENUNGSANLEITUNG LINCOLN PRESIDENT

Your PRESIDENT LINCOLN at a glance
Ihr PRESIDENT LINCOLN auf einen Blick

SOMMAIRE

INSTALLATION

UTILISATION

CHARACTERISTIQUES TECHNIQUES

GUIDE DE DÉPANNAGE

GARANTIE

SCHEMAS

François

SUMARIO

5

7

9

9

12

39

INSTALLACION

UTILIZACION

CHARACTERISTICAS TECNicas

GUIA DE PROBLEMAS

GARANTÍA

ESQUEMAS

Espanol

15

17

19

19

22

39

English

SUMMARY

INSTALLATION

USE

TECHNICAL CHARACTERISTICS

TROUBLE SHOOTING

TECHNICAL DRAWINGS

25

27

29

29

39

INHALTSANGABE

INSTALLATION

BEDIENUNG

TECHNISCHE DATEN

BEI PROBLEMEN

SCHALTPLANE

Deutsch

33

35

37

37

39

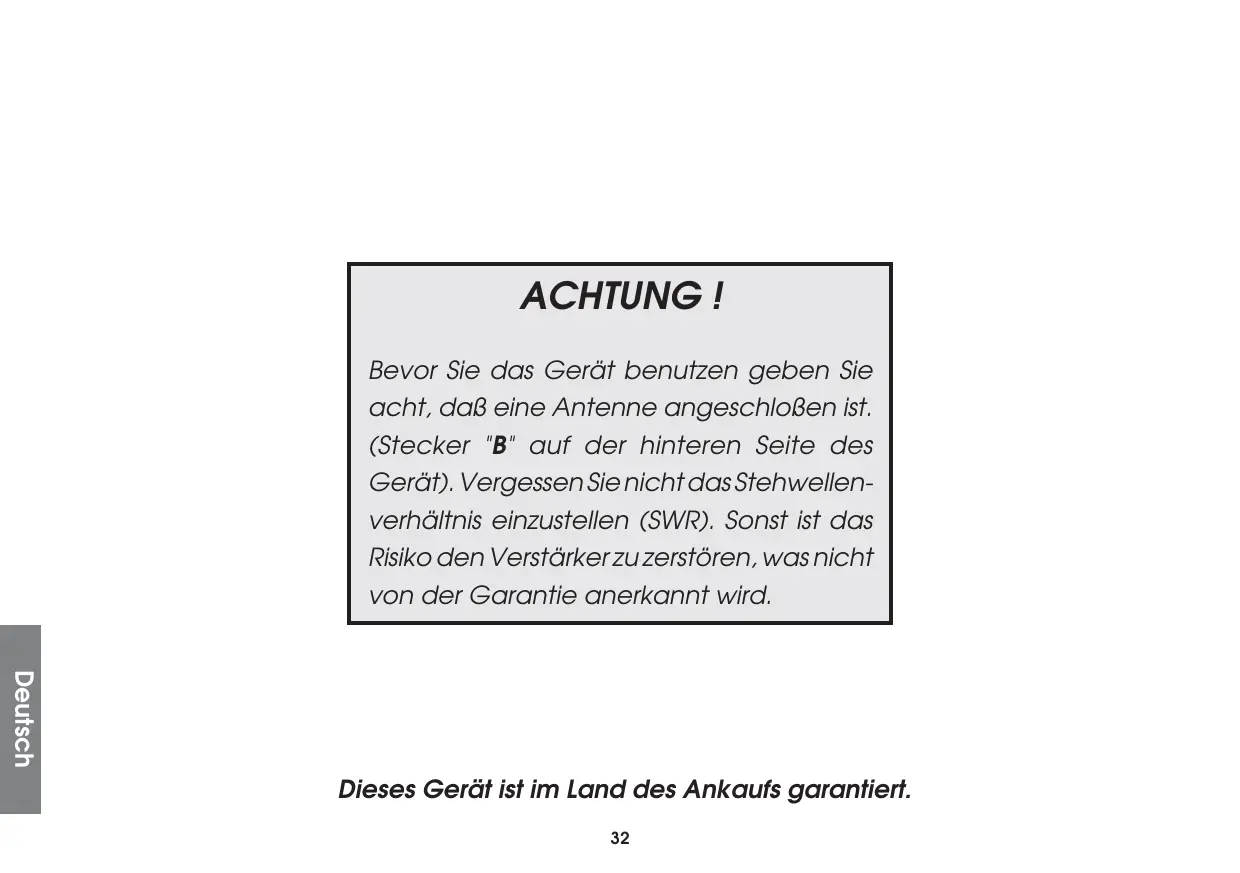

ATTENTION!

: mini 0.5 V - max. 1 mV

Bevor Sie das Gerät benutzen geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker "B" auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellenverhältnis einzustellen (SWR). Sonst ist das Risiko den Veränder zu zerstären, was nicht von der Garantie anerkannt wird.

Dieses Gerät ist im Land des Ankaufs garantiert.

Willkommen in der fascinierenden Welt des Amateur Funk und Herzlichen Glückwunsch zu ihrem Amateurfunkgerät PRESIDENT LINCOLN. Sie haben sich damit für ein komfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen laßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau.ittelesen Sie diese Bedienungsanleitung sorgfältig durch, damit Sie alle Möglichkeit ihren PRESIDENT LINCOLN optimal nutzen können. Beachten Sie besonders die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und weitere schöne Funk-kontakte mit ihrem PRESIDENT LINCOLN!

A) INSTALLATION:

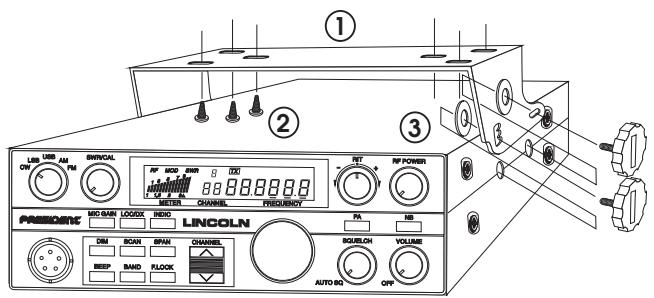

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, an dem sich das Amateurfunkgerät einfach installieren und bedienen läljt.

BEFESTIGUNG DES MONTAGEBÜGELS

b) Wahlen Sie einen Platz, von dem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.
c) Achten Sie darauf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Höhe der Heizung führen!
d) Befestigen Sie an geeigneter Stelle den Montagebürger (1) (s. Abb. auf der nachsten Seite) mit den selbstschneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2 mm). Vergewissen Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montagebürger!) sollte an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschüttungsfreien Sitz des Amateurfunkerat erlaubt.
e) Wahlen Sie für die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkgerät nicht stört.
- Hinweis: Wenn für den Einbau des Amateurfunkgerätes so weniger Platz zur Verfügungssteh, daß der Laufsprecher (am Boden des Amateurfunk gerät (C) in ihrer Abstrahlung befindert wird, sollen den einen externen MobilLaufsprecher montieren. Thiser wird an die Buchse auf der Rückseite des Amateurfunkgerätes angeschlossen, wobei der interne Laufsprecher automatisch abschaltet.

2) ANSCHLUSS DER ANTENNE:

a) Wahl der Antenne:

• Auch im Amateur fungt: je better die Antenne,esto grosser die Reichweite der Station.Trefen Sie die entsprechende Wahl nach den folgenden Empfehlungen!

b) Mobilantenne:

Die Mobilantenne wird an der Stelle des Wagens mit der größten Metallunterfläche montiert - möglichstweit enternt von Windschutzscheibe und Rücklichtern.
- Fallschon eine Mobilfunkantenne montiert ist, so sollte die Antenne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
- Abgestimmte Antennen sollenn nur auf einer groBen Metallunterfläche montiert werden, beispelsweise auf dem Wagendach oder auf dem Kofferraumdeckel.
- Der schwenkbare Montagebürger erlaubt den Einbau an denen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
- Wenn Sie für die Antenna ein Loch in die Karosserie bohren, muß hierzu evtl. das Blech plan geschirmgelt werden, damit Befestigungsschraube und Dichtung gut sitzen!
- Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
- Befestigen Sie das Antennenkabel am Anschluß (B).

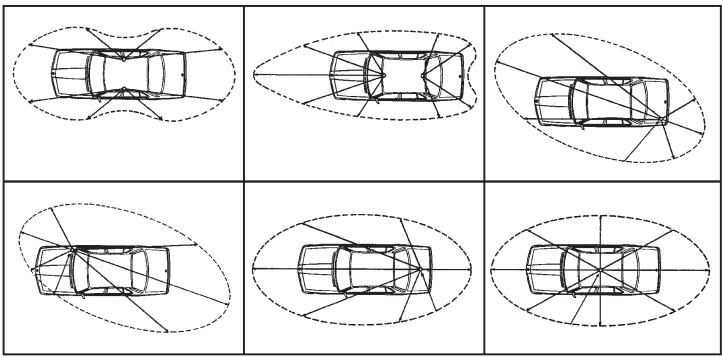

ANTENNNEN-DIAGRAMM

c) Feststations-Antenne:

• Mit einer Feststations-Antonne erreichen Sie mit Ihr Amateurfunkerat die maximale Reichweite. Bei Außenantennen müssen Sie unbedingt die einschlädigten VDE-Bestimmungen (Blitzschutz!), der Statik und des Baurechtes beachten! Am besten, Sie lassten die Antennenanlage in thisem Fall von einem Fachmann montieren!

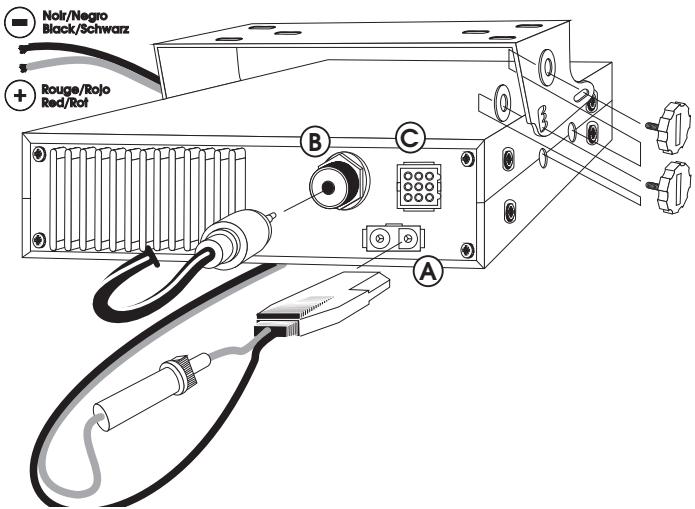

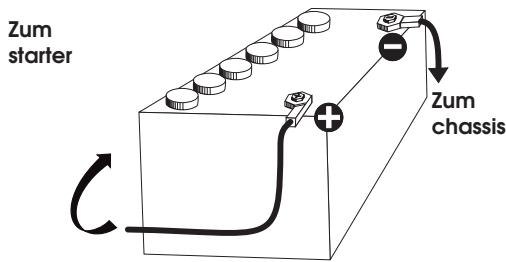

3) STROMVERSORGUNG:

Ihr Amateurfunkgerät wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Esist mit einem Verpolungsschutz ausgestattet. Vergewissen Sie sich frozdem vorher der richtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei alteren Wagen kann auch der Pluspol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordspannung nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall ihre Fachwerkstatt!

Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

a) Ihr Amateurfunkgerät wird mit einem Kabel zur Stromversorgung geliefert, in das eine Sicherung eingeschiedt ist. Die rote Leitung des Kabels wird am Pluspol, die Schwarze am Minuspol der Fahrzeugbatterie angeschlossen.
b) Schließen Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder wurde das Amafeurfunkerat nach Ausschalten der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungkabel so im Auto, daß es möglichst weniger Störungen von der Zündanlage aufnehmen kann.

SchlieBen Sie die freien Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) SchlieBen Sie die freien Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2V DC auf der Rückseite des Amateurfunkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursache finden und beseitigen, b) nur durch eine Sicherung mit entsprechenden ersetzen!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):

a) SchlieBen Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihr's Amateurfunkgerates an.
b) Schlieben Sie eine Amateurfunkantenne an den Anschluß ANT auf der Rückseite des Amateurfunkgerätes an.
c)Den Regler SQUELCH fur hochste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehme Lautstärke drehen.

5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

Abstimmung mit dem eingebauten SWR-Meter:

Schalten Sie das Gerät mit dem Bedienungsknopf (12) in AM- oder FM-Modusstellen und einen freien Kanal suchen . Prüfen Sie das der RF Power Taste amhöchste ist .

Den PRESIDENT LINCOLNonthauf die halfte seiner effektiven Bandbreite oder die halfte Ihres bevorzugten Bereiches einstehen. Die Antenne abstommen, bis die SWR-Anzeige möglichst nahe bei 1 steht. Das Gerat durch Betätigung der Sprechtaste auf dem Mikrophon auf Übertragungsmodus schalten.

Kalibration:

Schalten Sie auf 14) INDIC bis dann ein kleinen Dreieck und «CAL» erschieren. Halten Sie die Sprechtaste fest und bringen Sie den «Bargraph» mit den Knopf «SWR Cal» in gleicher Höhe mit Dreieck.

Messer:

Schalten Sie auf 14) INDIC bis, bis daß SWR anziegt. Schalten SIE die Sprechtaste der Mikrophon,trägt der «Bargraph» den SWR-Zahl zur Schau. Den SWR-Wert vom LCD-Messer abiesen. Der Idealwert beträgt 1. Eine SWR-Zahl über 2 kann die Endstufe des Senders beschädigten. Deshalb sollte der Sender/Empfänger niemals betrieben werden, bevor der SWR unter 2 gebracht wurde. JeNJaher Sie den SWR an 1 heranbringen, um so größter ist die ausgestrahnte Leistung und die Reichweite der PRESIDENT LINCOLN.

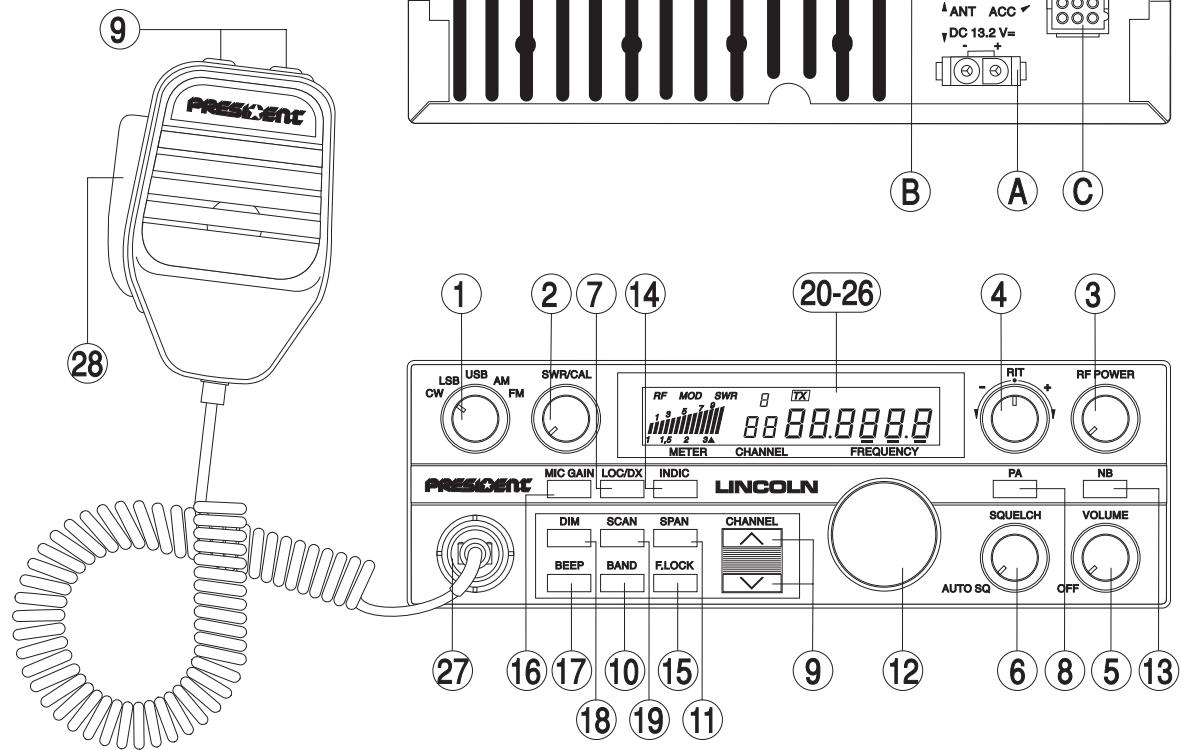

B) BEDIENUNG:

1) MODE (Modus):

These taste gibt Ihnen die Mänglichkeit die Modulationart zu ändern. AM/FM/LSB/USB/CW ihre Modulationart muß mit ihren Geschäftpartner einstimmen.

2) DIM/SWR/CAL Schalter:

Bei SWR Modus können Sie, mit dieser Regler, die Anzeige zur Messung des Stehwellenverhältnisses SWR eichen. Bei DIM Modus (drehen Sie der Schalter im Uhrzeugnunsinn bis es Klinkt) die hintenere Licht wird sich verringern.

3) RF POWER (Sendeleistung):

Mit diesen Regler stellen Sie die Sendeleistung ein. Die Sendeleistung besteht von 1 bis 10 Watt in AM/FM/CW Modus.

4) RIT Feinabstimmregler:

Der «Receiver Independent Tuner» (Empfängerunabhängiger Abstimmknopf) übernimmt in einem Sendebereich von plus oder minus 2.3 kHz der eingeistten Frenzec die Funktion eines Feinabstimmreglers.

These RIT-Funktion ist besondern nutzlich, wenn Sie zu einer Amateurfunkstation senden, die von TX Freqenzdrift betroffen ist. Ist die Verbindung mit der Sprechqualität gestört, sollen den Sie immer versuchen, den Empfang mit dem Feinabstimmregler zu verbessern. Die Empfangene Frequenz abstimmen, indem man den Knopf in Richtung plus oder minus dreht, bis man best Sprechqualität erreicht.

5) Laufstärkeregler mit Ein-/Ausschalter:

Mit thisem Regler konnen Sie das Gerät ein- und ausschalten sowie die Lautstärke regein. Durch Drehung im Uhrzeitigersinn wird der Amateurfunk eingeschaltet und die Lautstärke erhöht.

6) SQUEELCH (Rauschspere):

Werden keine Signale empfangen, ist immer ein Rauschen zu horen. Diese störrenden Gerausche können durch den «SQUELCH-Knopf» unterrück werden, wenn das Geräte auf Empfang geschellt ist. Ein weiterdrehen des Reglers im Uhrzeigersinn verringiert die Empfindlichkeit des Empfängers. Für ein automatische Gerauschspere, drehen Sie der Knopf bis die AUTO Bestand.

7) LOC/DX (Empfindlichkeit):

Mit dieser Regler stellen Sie die Empfindlichkeit des Empfänger in Ihr Amateurfunkgerat. Das kann dann nicht sein, wenn sehr starke Stationen nur verzerrt ankommen.

8) PA (Durchsage Veränder):

Ihr Amateurfunkgerät lätt bis sich zusammen mit einem (externen) Laufsprecher auch für Durchsagen als «Megaphon» benutzen. Schließen Sie hier zu an der Buchse (C) auf der Rückseite Ihres Amateurfunkgerät einen passenden (Außen-) Laufsprecher an.

Drücken Sie die Taste PA, um die Funktion «Durchsage-Verständen» zu aktivieren.

9) KANALWAHL Tasten CHANNEL und :

Drücken Sie die Taste channel und channel am Mikrophonomal kurz, um einen Kanal nach oben oder unter zu wechseln (s; Anzeige).

Einmal drücken, um die Frequenz um eine Kanaleinheit zu ändern. Mit dem drehschalter am Funkgeräte, können Si甚至还falls einstellen. Drehen nach rechts wechsel auf höhere Kanäle, drehen nach links auf tiefere Kanäle. Auf Anzeige erschienen die entsprechenden Frequenz und Kanal-nummerangaben (Spannwitengenaugkeit von 10 kHz).

10) Band Bereichschafter:

Dieser Momentschalter erhögtlich Ihnen, das PRESIDENT LINCOLN Radio auf einen der vier genommen Bereiche einzustellen, die auf der Anzeige als a, b, c und d vermerkt sind. Die vier Bereiche haben ja eine Bandbreite von 500 kHz, die sich wiederum in je 50 Kanäle unterteilen :

a:Bereich:28.0000bis28.4999MHz
b:Bereich:28.5000bis28.9999MHz
c:Bereich:29.0000bis29.4999MHz
d:Bereich:29.5000bis29.6999MHz

11)SPAN Einstellung der Spannweite:

Dieer Momentschalter erhögtlich Ihnen, die Frequenz korrekft abzustimmen. Die Frequenz kann mit einer Spannweitengenauigkeit von entweder 10 kHz, 1 kHz oder 100Hz eingestellt werden. Die Anzeige gibt die gewährte Spannweite durch Unterstreichen der letzten 4,5 oder 1 Zahlen der Frequenzwerte an.

12)VFO: (Variable Frequency Oscillator = Frequenzabstimmung)

Mit diesen Knopf wird die gewünschte Frenzeneingestellt. Sowohl Empfangsals auch Sendefrequenz werden gleichzeitig abgestimmt.

13)NB:

These Taste drücken, um den Storaustaster zu aktivieren. Dadurch werden Impuls Störgeräutsche z.B. Zundfunkenstörungen von Kraftfahrzeugen,) wirkungsvoll unterrückt.

14)INDIC (Anzeige):

Mit dieser Taste halten Sie folgende verschiedene Anzeigemöglichkeiten des Displays schalten RF, Modulation, SWR Feineinstellung und SWR. Jege Schaltung währt die next Funktion aus.

15)F-LOCK (Lock Frequenzverriegelung):

Diese Drucktastestell Empfänger und Senden auf der momentanen Frequenz. Bei gedruckter «LOCK» Taste sind alle Kanäle up/down oder Freqenzknöpfel blockiert . Die Freqenz bleibt solange am anziegen Wert, bis die «LOCK» Taste gelscht wird.

16)MIC GAIN (Mikrophon Verstärkungsfaktor):

Drückt man auf diese Taste, wird der Verstärkungsfaktor des Mikrophons im Übertragungsmodus um 10 dBverringert. Hierdurch werden Übermodulierung und Zerrung vermieden, wenn das Mikrophon nahe am mund gehalten wird. Wirde diese Taste nicht gedrückt, erlaubt der normale Mikrophon-Verstärkungsfaktor, mit normaler Spechlautstärke zu reden, wobei das Mikrophon zehn bis zwanzig Zentimeter vom Mund gehalten wird.

17)ROGER BEEP:

Drückt man auf diese Taste, strahlt das PRESIDENT LINCOLN Radio jedesmal einen Piepton aus, wenn die Mikrophontaste losgelassen wird. Ihr Geschprachpartner hat also die Gewißheit, daß die Übertragung beendet ist und muß sich dessen nicht erst mundlich versichern. Es sei darauf hingeswiesen, daß这点es Merkmal im Trägerwellenmodulation außer Betrieb ist. Diese Schal ter ist bei CW Mode inactiv.

18) DIM:

Mit diese Funktion konnen Sie die Leuchtkaft der Display regulieren.

19)SCAN Kanalfunktion:

Durch Betätigung dieser Taste wird ein automatisches Kanalsuche ausgelöst. Der, durch 10 gewähte Frequenzbereich wird vollig abgetastet und der Scanner bleibt bei einer Freqenz stehen, wo er ein Signal empfängt. Der Speichersuchlauf bleibt dann stehen, wenn ein Signal die mit dem Regler SQUELCHeingestellte Schwelle «überschreiben. Bei Erreichensolcheiner Freqenz erftont ein Piepton. Nach einem Stopp kann das Abtasten durch erneutes Drucken der SCAN-Taste wieder aufgenommen werden.

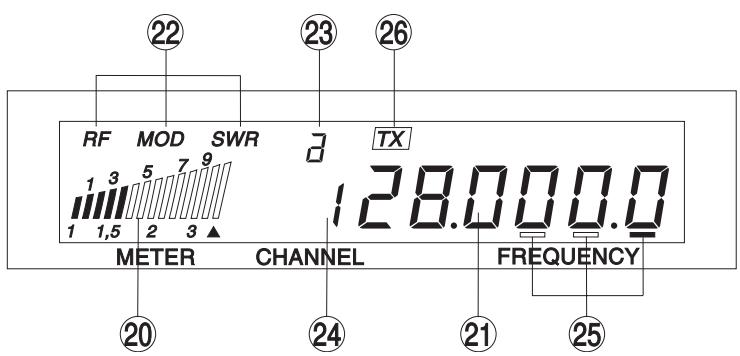

ANZEIGE

20)Multifunktion Anzeige:

These Messermöglichkeit verbleibt verschiedene Funktionen ein :

RF: Empfang und Sendeleistung Anzeige.

MOD: Funktioniert nur bei Senden (TX).

SWR Meter durchmessung.

SWR: SWR Wert Anzeige.

21)Frequenz Anzeige:

Zeigt die ausgewählten Frenzen.

22)RF/MOD/SWR Anzeige:

Zeigt der ausgewählt Modus :

23) Band a / b / c / d Anzeige:

Zeigt die ausgewählte Band.

24)Kanal Anzeige:

Zeigt der ausgewählte Kanal.

25)VFO Anzeige:

Die Anzeige gibt die gewählte Spannweite durch Unterstreichen der letzen 3 2 oder 1 Zahlen der Freqenzwerte an.

26) Funktion Anzeige:

Die Sende-Anzeige (TX) leuchtet, wenn das grat durch drücken der Sendetaste am Mikrofon auf senden geschalteit.

27)BELEGUNG DER MIKROFONBUCHSE (sechspolig):

Die Mikrofonbuchse ist bequemlichkeitshalber auf der Frontplatte eingebaut, damit das Radio in das Instrumentenbrett eingefugt werden kann. Bedienungsanleitung seine 41.

28)PTT TASTE:

Sende-/Empfangsumschaltung im Amateurfunkbetrieb: zum senden drücken (um in das Mikrofon spechen), zum Empfangen loslassen.

A) STROMVERSORGUNG (13,2 V)

B) ANTENNNENANSCHLUB (SO-239)

C) ZUSATZSTECKER:

• Wird nur der integrierte Laufsprecher benutzt, sollte der Stecker mit einem Kabel zwischen Stift 1 und 7 gesteckt werden.
• Anden Stiften 1 und 2 kann ein externer Laufsprecher angeschlossen werden.

• An den Stiften 4 und 8 kann ein externer PA-Lautsprecher angeschlossen werden.

• Stift 8 und 9 dienen dem Anschluß des Morsetasters.

• Stift 3, 5 und 6 werden nicht benutzt.

Bedienung-sanleitung parte 41.

C) TECHNISCHE DATEN:

1) ALLGEMEIN:

• Kanäle
• Modulationsmodi
• Frequenzbereich
• Antennen-Impedanz
• Versorgungsspannung
• Abmessungen (mm)
  Gewicht
• Lieferumfang

:170
AM/FM/SSB/CW
: von 28 MHz bis 29.7.MHz
: 50 ohms
: 13.2 V Gleichspannung
: 185 (B) x 250 (H) x 60 (T)
: ca 2,0 kg
: Handmikrophon UP/DOWN mit Halterung, Stromversorgungskabel mit Sicherung Montagebüber, Montagematerial.

2)SENDETEIL:

• Frequenzstabilität
• Sendeleistung
• Nebenwellen
• Frequenzgang
• Mikrophon-Empfindlichkeit
• Stromverbrauch
• Klirrfaktor

+ / - 300Hz
10 Watts AM/FM/CW 21 Watts SSB
: unter -50 dBc
: 300 Hz - 3 kHz AM/FM/SSB
: 0,6 mV
: 4,5 A (mit Modulation)

: 2,5%

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB sinad)
• Frequenzgang in AM/FM/SSB
• NF-Ausgangsleistung.
• Squelch-Empfindlichkeit
• Spiegelfrequencyunterrückung
• Stromverbrauch

: 0.5 V -113 dBm (AM/FM) 0.4 V -115 dBm (SSB)
: 300 Hz à 3 kHz
:4W
: mini 0.5 μV - maxi 1 mV
:70dB
: 1 Anomal

D) BEI PROBLEMEN:

1) SIE KÖNNEN NICT ODER NUR IN SCHLECHTER QUALität SENDEN:

• Vergewissem Sie sich, daß Sie nicht die Funktion PA (Durchsage-Veränderker) eingeschaltet haben!
• Prufen Sie das Stehwellenverhältnis ihrer Antennes sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!

2) SIE ERHALTEN Auf IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Vergewissem Sie sich, daß Sie nicht die Funktion PA (Durchsage-Veränderker) eingescheltet haben!
• Stellen Sie den Regler SQUELCH richtig ein!
• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
• Prufen Sie.ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Prufen Sie das Stehwellenverhältnis Ihr Antennes sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Vergewissem Sie sich, daß Sie die selbst Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschaltet?
• Prufen Sie, ob Sie die Anschlüsse für Plus (= ROT) und Minus (= Schwarz) vertaucht haben! Wechseln Sie in thisem Fall die Anschlüsse.

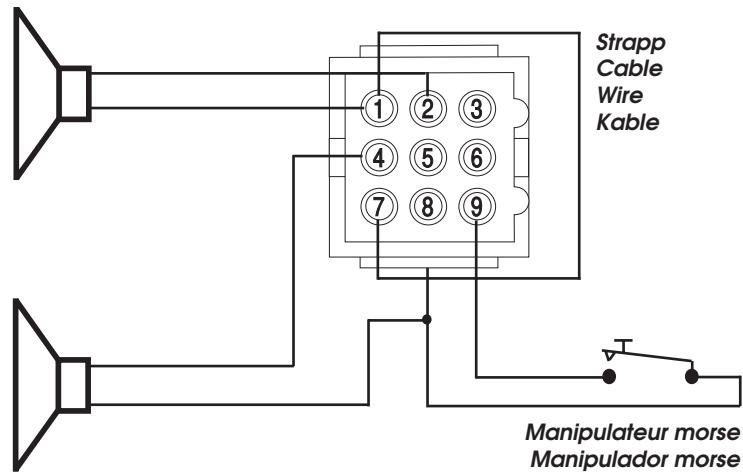

CONNECTEUR POUR ACCESSOIRESCONECTOR PARA LOS ACCESORIOSACCESSORY CONNECTORZUSATZSTECKER

Haut Parleur extérieur
Altavoz externo
External speaker
Externer lautsprecher

Haut Parleur P.A.
Altavoz megafónico
P.A. speaker
P.A. Laufsprecher

Manipulateur morse
Manipulator morse
Morse key
Morsetasters

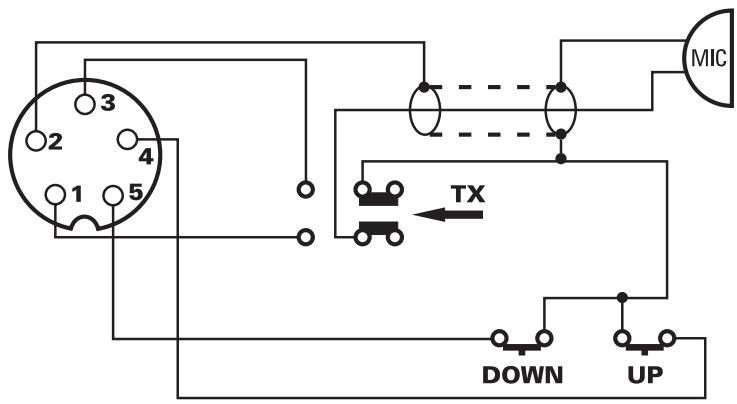

PRISE MICRO5 BROCHES
CONEXION DEL MICRO5 PINS
5 PINMICROPHONE PLUG
BELEGUNG DER MIKRO-FONBUCHSE (sechspolig)

1 Modulation Modulación Modulation Modulation
2 Masse Masa Ground Masse
3 TX TX TX TX
4 UP UP UP
5 DOWN DOWN DOWN DOWN
