BEDIENUNGSANLEITUNG JOHNSON II PRESIDENT

INSTALLATION 39
BEDIENUNG 41
TECHNISCHE DATEN 44
BEI PROBLEMEN 44
TIPS FÜR DEN FUNKVERKEHR 44
BEURTEILUNG DER EMPFANGSQUALITÄT 45
KONFORMITÄTSERKLÄRUNG 46
CB-KANÄLE UND IHRE FREQUENZEN 47~49
EUROPÄISCH NORMEN 50

Espanol

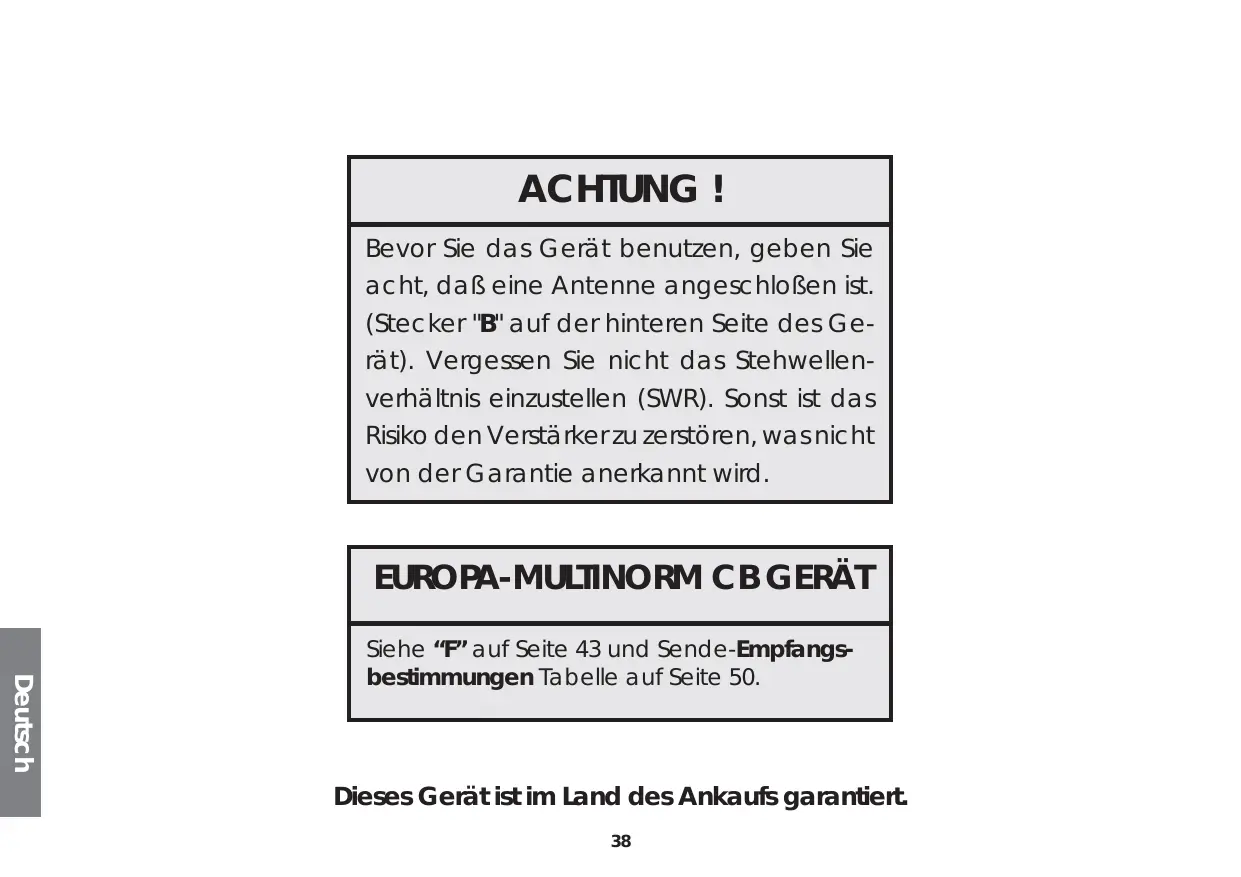

ATTENTION!

mini 0,2 V -120 dBm

max. 1 mV - 47 dBm

Bevor Sie das Gerät benutzen, geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker "B" auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellenverhältnis einzustellen (SWR). Sonst ist das Risiko den Veränder zu zerstären, was nicht von der Garantie anerkannt wird.

EUROPA-MULTINORM CB GERÄT

Siehe "F" auf Seite 43 und Sende-Empfangsbestimmungen Tabelle auf Seite 50.

Dieses Gerät ist im Land des Ankaufs garantiert.

Willkommen in der fascinierenden Welt des CB-Funks und Herzlichen Glückwunsch zu Ihr dem CB-Funkgerät PRESIDENT JOHNSON II ASC. Sie haben sich damit für ein komfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen laßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau.itte lessen Sie diese Bedienungsanleitung sorgfältig durch, damit Sie alle Möglichkeit Ihres PRESIDENT JOHSON II ASC optimal nutzen können. Beachten Sie besonderss die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und weitere schöne Funk-kontakte mit ihrer PRESIDENT JOHNSON II ASC!

A) INSTALLATION:

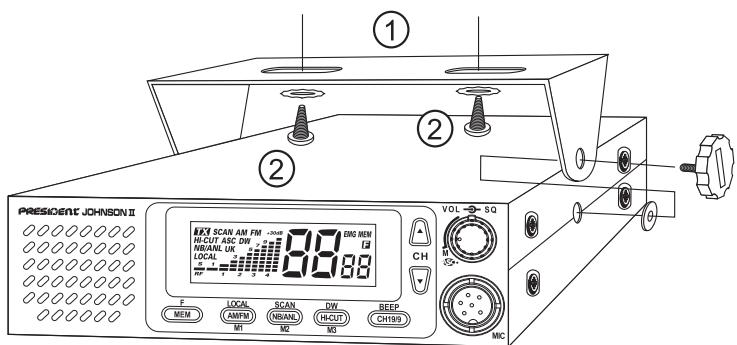

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, an dem sich das Funkgerät einfach installieren und bedienen laßt.

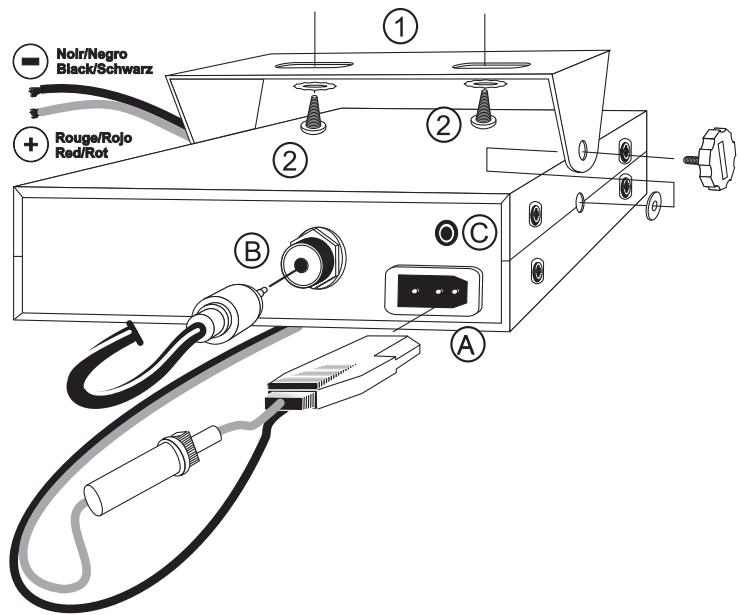

BEFESTIGUNG DES MONTAGEBÜGELS

b) Wahlen Sie einen Platz, von dem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.
c) Achten Sied darauf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Höhe der Heizung führen!
d) Befestigen Sie an geeigneter Stelle den Montagebürger (1) (s. Abb. auf der nachsten Seite) mit den selbstchneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2 mm). Vergewissem Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montagebürger!! sollte an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschüttungsfreien Sitz des Funkgerätes erlaubt.
e) Wahlen Sie für die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkerat nicht stört.

2) ANSCHLUSS DER ANTENNE:

a) Wahl der Antenne:

• Auch im CB-Funk gilt: je better die Antenne, desto grösser die Reichweite der Station. Treffen Sie die entsprechende Wahl nach den folgenden Empfehlungen!

b) Mobilantenne:

Die Mobilantenne wird an der Stelle des Wagens mit der großten Metal-lunterfläche montiert - möglichst welt enternt von Windschutzscheibe und Rucklichtern.
- Falls schon eine Mobilfunkantenne montiert ist, so sollente die CB-Antenne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
Abgestimmte Antennen sollenn nur auf einer groBen Metallunterflache montiert werden, beispelsweise auf dem Wagendach oder auf dem Kofferraum-deckel.
- Der schwenkbare Montagebürger erlaubt den Einbau an denen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
- Wenn Sie für die Antenne ein Loch in die Karosserie bohren, muß hierzu evtl. das Blech plan geschirmgelt werden, damit Befestigungsschraube und Dichtung gut sitzen!
- Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
- Befestigen Sie das Antennenkabel am Anschluß (B).

ANTENNEN-DIAGRAMM

c) Feststations-Antenne:

• Mit einer Feststations-Antonne erreichen Sie mit Ihrlem Funkgerät die maxima- le Reichweite. Bei Außenantennen müssen Sie unbedingt die einschlögigen VDE-Bestimmungen (Blitzschutz!), der Statik und des Baurechtes beachten! Am besten, Sie{lssen die Antennenanlage in thisem Fall von einem Fach- mann montieren! Im PRESIDENT-Zubehörprogrammfinden Sie eine Auswahl auch von Feststations-Antennen.

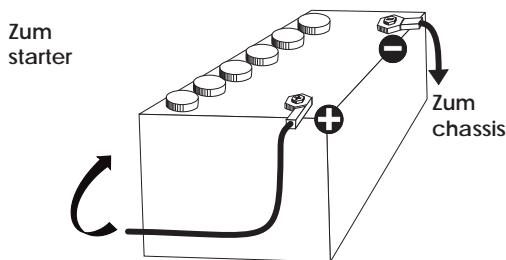

3) STROMVERSORGUNG:

Ihr Funkerat wird mit einer Gleichspannung von max. 13,2 Volt entsorgt. Es ist mit einem Verpolungsschutz ausgestattet. Vergewissern Sie sich trotzdem vorher der richtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei alteren Wagen kann auch die Plusspol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordspannung nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall ihre Fachwerkstatt!

Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

a) Ihr Funkerat wird mit einem Kabel zur Stromversorgung geliefert, in das eine 2 A Sicherung eingeschleift ist. Die rote Leitung des Kabels wird am Pluspol, die schwarze am Minuspol der Fahrzeugbatterie angeschlossen.
b) Schließen Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder wurde das Funkerat nach Ausschalten der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungkabel so im Auto, daß es möglichst weniger Störungen von der Zündanlage aufnehmen kann.

SchlieBen Sie die freienden Enden des Stromversorgungskabels mit ent-sprechen den Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) Schließen Sie die freien Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2V DC auf der Rückseite des Funkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursache finden und beseitigen, b) nur durch eine Sicherung mit ebenfls 2 A ersetzen!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):

a) Schlieben Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihr's Funktionen an.
b) Schlieben Sie eine CB-Antenne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c)Den Regler SQUELCH fur hochste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehme Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, indem Sie entweder die Taste «UP» «DN» am Mikrofon drücken oder am Abstimmknopf drehen.

5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme müssen Sie ihre Antennen auf das niedrigste Stehwellenverhältnis abstimmen. Die Anteune solltie bzw. möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.

• Abstimmung mit einem externen SWR-Meter (bei als Zubehör erhältlich)

a) An Stelle des eingebauten SWR-Meters konnen Sie auch ein externes SWR-Meter einsetzen, beispisseweise dasTOS-1 SWR-Meter. Ein externesSWR-Meter wird in die Antennenzuleitung zwischen Funkgerät und Antenne einge-schleift. Verwenden Sie hierfür nur die Passend konfektionierten Koaxialkabel (PRESIDENT CA-2C).
b) Da es entwickelte Typen externer SWR-Meter mit entsprechender Bedienung gibt (s. deren Bedienungsangleitung). hier nur ein paar generelle Hinweise:
- Schalten Sie zum Abstommen Ihr Funkerat auf Kanal 20, die Mitte des CB-Bereiches.
- Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.
- Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.

• Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedrigstes SWR vor.
• Auch hier gilt: Je niedriger das SWR,esto better die Antennenanpassung. Ideal ist ein SWR-Wert von 1.Werte zwischen 1 und 1,8 sind noch akzeptabel. Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebs-bereit!

ACHTUNG: Um Verluste und Verminderungen in den Anschlußkabeln zwischen dem Funkerat und dem Zubehör zu vermeiden, empfehl't PRESIDENT eine Kabellänge unter 3 m.

Ihr Funkgerät ist jetzt betriebsbereit.

B) BEDIENUNG:

1) ON/OFF - VOLUME (Lautstärkeregler mit Ein-/Ausschalter):

Mit thisem Regler (1) konnen Sie das Gerät ein- und ausschalten sowie die Lautstärke regeln. Durch Drehung im Uhrzeigersinn wird das CB-Funkgerät eingeschaltet und die Lautstärke erhoht.

2) ASC (Automatic Squelch Control)/SQUELCH (Rauschspere):

Mit dem Regler SQUELCH konnen Sie das Rauschen auf einem freien Kanal unterträcken: Der Lautspeicher schaltet zur Wiedergabe erst dann durch, wenn das Signal auf dem eingestellten Kanal so stark ist, daß es die mit Regler SQUELCH eingestellte Schwelle überschreitet.

a) ASC: Automatic Squelch Control Worldwide patent, a PRESIDENT exclusivity

Keine Handregelung mehr und beständig Gehörkomfort. Durch Drehung im Uhrzeigersinn des Knopfes (2) kann mann diesen Regler ausschalten. in dieser Fall wird die Regelung des Squelch wieder manuell.

b) Squelch Control

Je weiter Sieden Regler nach rechts drehen,esto stärker muß das Signal sein, das die Wiedergabe durchschnittet. Einstellen auf hochste Ansprech-Empfindlichkeit: SQUELCH auf den linken Anschlag stellen, mit dem Funkerat einen freienden Kanal wahlen und Regler SQUELCH so welt nach rechts drehen, bis das Rauschen gerade verschwindet.

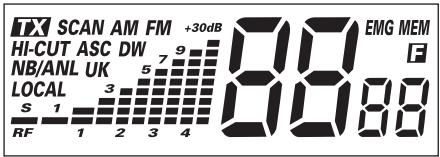

3) LC-DISPLAY/ANZEIGE

Anzeige fur:

Tx Senden

SCAN Suchlauf

AM Modulationsart

FM Modulationsart

HI-CUT aktiviertes Tiefpass-Filter

ASC aktivierte automatische Rauschspere

DW aktivierte Zweikanalüberwachung

NB/ANL aktivierte Störunterdrückung (nur das NB-Filter ist aktiv in FM)

LOCAL aktivierter Eingangsabschwäch

UK zeit Konfiguration fur England ( siehe Tabelle auf Seite 47)

EMG aktivierter Direktzugriff auf Kanal 19 oder 9 (Notrufkanal)

MEM Betrieb in Speichermodus

Änderung der Kanalkconfiguration
Zeigt die Kanalnummer

88 zeit die gewähte Kanalkconfiguration

4) KANALWAHLASTEN: die Tasten und sowie die Tasten am Mikrofon

Mit diesen Kanalwahltasten konnen Sie den gewunschten Kanal einstellen. Ist der BEEP eingeschaltet, so wird das Drucken der Tasten mit Beep quittiert. (siehe § 5)

KANAL 9/19 (kurz drucken)

Die Kanäle 19 und 9 sind durch Drucken dieser Taste automatisch gewählt. Ein kurzes Drucken aktiviert Kanal 19 und im Display wird EMG angezeigt. Ein zweites Drucken aktiviert Kanal 9. "EMG" ist noch angezeigt. Durch abermaliges Drucken wird das Gerät auf den ursprünglich verlassenen Kanal zurückgesetzt und EMG verschwindet.

BEEP (lang drucken)

Ein Druck von zwei Sekunden auf die Taste CH19/9 schaltet den Quittungston Beep aus und nach erneutem Druck wieder ein. Im Display wird das anstelle der Kanalnummer für ca. drei Sekunden durch "bP on" oder "bP oF" angezeigt.

6) HI-CUT DW M3

HI-CUT (kurz drücken)

Mit dieser Schalter können Sie die hohen Freqenzen ausfiltern. Ein kurzer Druck aktiviert den HI-CUT Filter und "HI-CUT" erscheint im Display. Nach erneutem Druck ist die Funktion ausgeschaltet und "HI-CUT" verschwindet.

DW (lang drucken)

Ein Druck von 1 Sekunde aktiviert den DW -modus. Mit dieser Funktion können fast gleichzeitig ein frei währbarer Kanal sowie einer der beiden Kanäle 19/9 überwacht werden.

Ein neu lang Drücken aktiviert die Funktion zwischen Kanal 9 und dem besetzen Kanal. Die Nummer des gewährten Kanals und Kanal 19 oder 9 erscheinen wechselnd im Display.

"EMG" wird im Display angezeigt gleichzeitig mit Kanal 19 oder 9. Der gewährte Kanal kann während den DW-modus geändert werden. Die Funktion wird durch Druck auf die Taste PTI, CH19/9 oder SCAN ausgeschaltet.

M3 (siehe S 9)

7) NB/ANL SCAN M2

NB/ANL (kurz drucken)

Noise Blanker und Automatic Noise Limiter. Diese Filter erlauben Störungen und einige Empfangsinterferenzen zu unterträcken. Ein Druck aktiviert die Filter. "NB/ANL" erscheint im Display. In FM-modus ist nur die NB Filter aktiv.

Suchlauf SCAN (lang drucken)

Kanalsuchlauf

These Funktion erlaubt die Kanäle in steigender Folge durchzusuchen. "SCAN" wird im Display angezeigt. Der Suchlauf endet sobald ein aktiver Kanal erscheint. Der Suchlauf fängt wieder automatisch an nach 3 Sekunden falls keine Taste aktiviert wird. Der Suchlauf in steigender Folge fängt an mit der Kanalwahltaste ▲ oder UP auf dem Mikrophon und von oben nach unter mit der Taste ▼ oder DN auf dem Mikrophon.

Speichersuchlauf

Zum Aktivieren dieser Funktion

a) Drucken Sie während des Kanalsuchlaufs auf MEM. Im Display wird "MEM" angezeigt. Die belegten Speicherplätze (M1, M2, M3) und die Kanäle 19 und 9 werden gescantt.
b) Drücken Sie während des Speichersuchlaufs auf MEM. Im Display wird "SCAN" angezeigt. Die belegten Speicherplätze (M1, M2, M3) und die Kanäle 19 und 9 werdenGPCANNT.

M2 (siehe S 9)

AM/FM (kurz drucken)

Mit dieser Taste wahlen Sie die Modulationsart AM oder FM. Ihr Modulationsart muss übereinstimmen mit der Art Ihres Geschäftspartners.

AM Amplituden-Modulation: für Sendungen auf unebenen Relief mit Hindernissen auf mittlerer Distanz

FM Frequenz-Modulation: für nahe Geschäfte auf freienden Gelände (Der Squelchregler ist schwerer einzustellen).

AM/FM 2^ Funktion (nur in U Konfiguration)

Erlaubt die Frequenzbänder CEPT (AM) und EMG (FM) in U Konfiguration zu wechseln. Wenn das Englische Band gewählt ist, ist "UK" im Display angezeigt.

LOCAL (lang drucken)

Erlaubt den RF Gain automatisch zu regeln für nahe Geschäfte. "LOCAL" ist im Display angezeigt.

M1 (siehe § 9)

9) MEM F

MEM

Drei Kanäle konnen gespeichert werden mit folgenden Parameter: AM (mit Ausnahme der EC und U Konfigurationen) oder FM; LOCAL; NB/ANL; HICUT (und CEPT/ENG in U Konfiguration)

um zu speichern: - kurz auf MEM drucken, "MEM" blinkt. Drucken Sie während 1 Sekunde auf M1, M2 oder M3. "MEM" wird beständig im Display angezeigt. Der Kanal ist gespeichert.

um einen Speicherplatz aufzurufen: - kurz auf MEM drücken. "MEM" blinkt.

Drücken Sie kurz auf M1, M2 oder M3. "MEM" ist beständig im Display angezeigt. Der gespeicherte Kanal ist aktiviert.

um einen Speicherplatz zu loschen: das Gerät ausschalten.

• Drucken Sie die Taste M1, M2 oder M3 und schalten Sie das Gerät gemeinschaftig an. Der gewähller Speicherplatz ist gelöscht.

F - AUSWAHL DES FREQUENZBANDES

(Konfiguration: E; d; EU; EC; U;PL)

Die Frenzbänder themselves in Übereinstimmung sein mit den Ländern wo Sie sich befinden.itte keine andere Konfiguration benutzen! Verschiedene Länder fordern eine Genehmigung. Siehe die Tabelle Konfigurationen/ Frenzbänder auf Seite 50)

Verfahren:

• das Gerät ausschalten
• die Taste F gedrück halten und gleichzeitig das Gerät einschalten. "F" blinkt und der Buchstabe der entsprechenden Konfiguration blinkt.
• Um die Konfiguration zuändern, benutzen Sie die Taste / auf der Frontplatte oder UP und DN auf dem Mikrophon.
• Wenn die Konfiguration gewählt ist, drucken Sie die Taste F während 1 Sekunde. "F" und der Buchstabe der entsprechenden Konfiguration sind beständig im Display angezeigt. Bestätigen Sie jetzt die Auswahl durch das Gerat auszuschalten und dann wieder einzuschalten.

Siehe Tabelle auf Seite 50.

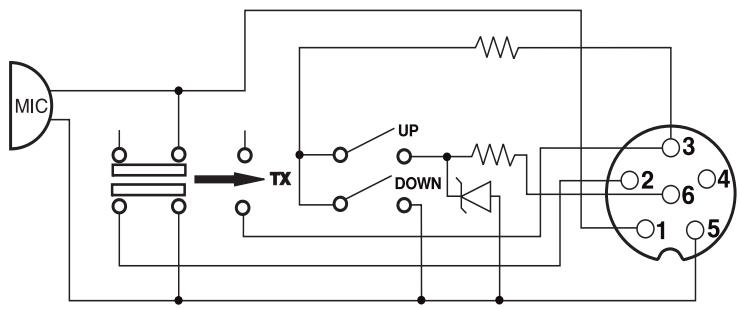

10) 6-polige Mikrophonbuchse

These Buchse ist bequemlichkeitshalber auf der Frontplatte eingebaut, damit das Gerät in das Instrumentenbrett eingefegt werden kann. Siehe die Belegung auf Seite 49.

Zum Senden drücken Sie die PTT-Taste und zum horen halten Sie die Taste los.

A) Stromversorgung (13,2 V)
B) Antennenanschluß (SO-239)
C) EXT. Laatsprecheranschluß (8 Ω, 0 3,5 mm)

C) TECHNISCHE DATEN:

1) ALLGEMEIN:

• Kanäle
• Betriebsarten
• Frequenzbereich
• Antennen-Impedanz
• Versorgungsspannung
• Abmessungen (mm)
  Gewicht
• Lieferumfang

：40
AM/FM
: 26,965 MHz bis 27,405 MHz
: 50 Ohms
: 13,2 V Gleichspannung
: 170 (B) x 150 (H) x 52 (T)
: ca. 1 kg
: Handmikrophon UP/DOWN mit Halterung, Stromversorgungs-kabel mit Sicherung Montagebugel, Montagematerial.

2)SENDETEIL:

• Frequenzstabilität
• Sendeleistung
• Nebenwellen
• Frequenzgang
• Nachbarkanalleistung
• Mikrofon-Empfindlichkeit
• Stromverbrauch
• Klirrfaktor

：+/-300Hz
:1WAM/4WFM
: unter 4 nW (-54 dBm)
: 300 Hz - 3 kHz in AM/FM
: unter 20~ W
: 3,0 mV
: 2 A (mit Modulation)
1.8%

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB SINAD)
• Frequenzgang
• Nachbarkanal-Selektion
• NF-Ausgangsleistung
• Squelch-Empfindlichkeit

: 0,5 V - 113 dBm (AM/FM)
: 300 Hz - 3 kHz AM/FM
: 60 dB
:3W
: minimum 0.2 V - 120 dBm maximum 1 mV - 47 dBm
: 60 dB
:70dB
: 400 mA nominal / 1000 mA maximum

• Spiegelfrequencyunterrückung
• ZF-Unterdrückung
• Stromverbrauch

D) BEI PROBLEMEN:

1) SIE KÖNNEN NICT ODER NUR IN SCHLECHTER QUALITÄT SENDEN:

• Prufen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Prufen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
  Die richtige Konfiguration wurde gewählt (siehe tabelle auf Seite 50).

2) SIE ERHALTEN Auf IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

Vergewissern Sie sich, daß Sie nicht die Funktion LOCAL eingeschaltet haben!
- Stellen Sie den Regler SQUEELCH richtig ein!
- Die richtige Konfiguration wurde gewählt (siehe tabelle auf Seite 50).
- Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
- Prufen Sie,ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
- Prufen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
- Vergewissem Sie sich, daß Sie die selbst Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschaltet?
• Prufen Sie, ob Sie die Anschlüsse für Plus (=ROT) und Minus (=Schwarz) vertauscht haben! Wechseln Sie in thisem Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ungestörten Funkverkehr zu genieten, sollen den sie die folgenden sechs Regeln des CB-Funks beherzigen:

1. Nach dem Einsatz des Gerätes immer zuerst horen, ob der eingestellte Kanal frei ist.
2. Dazu die Rauschspere öffnen, um schwächere Stationen nicht zu überhören.
3. Nur wenn der Kanal vollig frei ist, den eigenen Anruf starten.

4. Immer nur kurz rufen.

5. Nach jedem Anruf sorgfältig horen, ob eine Station antewertet. Erst dann den Anruf wiederholen.

6. Nach dem Durchgang der Gegenstation immer erst eine Sekunden Pauseleen, bevor man selbst spricht, damit sich auch andere Stationen melden konnen («Umschalt-pause»).

Anrufkanäle: Empfohlen werden die folgenden Anrufkanäle:

Kanal 1 (FM) als Anrufkanal in FM,

Kanal 4 (AM) als Anrufkanal in AM,

Kanal 9 (AM/FM) als Notrufkanal und

Kanal 19 (FM) als Fernfahrerkanal.

Abweichungen hiervon sind selbstverständlich möglich.

Bei schlechten Verbindugen oder starken Störungen ist es*häufig problematisch, schwer zu verstehende Worte wie Eigennamen und Städtennamen fehlerlos zu übermitteltn.

Hier hift das Internationale Buchstabieralphabet weiter, das auch im Luftverkehr (ICAO) und der NATO eingestzt wird:

F) BEURTEILUNG DER EMPFANGSQUALität:

Um dem jeweiligen Geschäftspartner eindeutig sagen zu konnen, wir stark und klar man ohn empfängt, verwendet man die Ziffern des R/S-Codes. Dabei steht der R-Wert für die Verständlichkeit («Lesbarkeit») und der S-Wert («Santiago») für die Empfangs-bzw. Lautstärke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englischsprachigen Bezeichnungen «readability» (= Lesbarkeit) und «signal strength» (= Signalstarke).

INTERNATIONAL PHONETIC ALPHABET:

A Alpha

B Bravo

C Charlie

D Delta

E Echo

F Foxtrott

G Golf

H Hotel

I India

J Juliett

K Kilo

L Lima

M Mike

N November

O Oscar

P Papa

Q Quebec

R Romeo

Sierra

T Tango

U Uniform

V Victor

W Whiskey

X X-ray

Y Yankee

Z Zulu

R/S-Code:

R = Lesbarkeit

1 nicht lesbar, unverständlich
2 zeit-oder teilweise lesbar
3 schwer lesbar
4 lesbar, verständlich
5 gut lesbian

S = Signalstärke

1 kaum horbar
2 sehr schwach hörbar
3 schwach hörbar
4 ausreichend hörbar
5 ziemlich gut hörbar
6 gut hörbar
7 mäBig stark hörbar
8 stark hörbar
9 sehr stark hörbar

ABKÜRZUNGEN:

Auch der CB-Funk kennt eine «Fachsprache», die mit denen Fachwörtern durchsetzt ist, die z.B. aus dem Amateurfunk und dem professionellen Funkverkehr entleht sind. Sie dieren zumeist der schnellen und eindeutigen Nachrichten-übermittlung auch in solchen Fälle, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgende Auflistung gebrauchlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea : Momentitte,itte warten,mochte mitsprechen
Cheerio : Aufwiederhoren
CQ : allgemeiner Anruf
CL : Ende des Funkverkehrs, Station wird abgeschaltet
DX : Funkverbindung über große Entfernung
Fading : Signal schwankt
HI : Ich lache
Mike : Mikrofon
Mull : Störungen
Negative : haben nicht verstanden, nein.
OK :verständen,richtig,in Ordnung
Roger : Ich habe verstanden, alles einwandfrei empfangen
Skip : Funkrufname
Standby : Auf Empfang bleiden
Stereo :Zwei Stationen senden gleichzeitig
TVI :Fernsehstorungen
UFB : ganz ausgezeichnet, sehr gut
VY :viele,sehr,sehrviele
WX :Wetter, Temperature
YL : Fraulein, Frau, weiblicher CB-Funker
55 : viel Erfolg, alles Gute

73 Grube
88 : Liebe und Kusse (als herzlichen Gruß an eine YL)
99 : Verschwinde! Räume den Kanal.

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehr früig Abkürzungen verwendet. Viele von ihren wurden aus dem international verbindlichen O-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung findet. Mit diesen Dreibuchstaben-Kürzeln halten sich schnell Informationen vermitteltn. Da besonder «CB-Neulinge» mitunter diese Abkürzungen nicht kennen, haben wir die gebrächlichsten einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der{nachsten Seite erlautert:

QRA : Mein Stationsname ist...
QRG :Frequenz,Betriebskanal
QRL : Beschäftigung, Arbeitsplatz
QRM : Störung durch andere Stationen
QRN :Atmosphärische Störungen
QRP :Arbeiten mit geringer Leistung
QRT : Ende des Funkverkehrs
QRU : Es liegen keine weiteren Nachrichten mehr vor.
QRV : Sende-und empfangsbereit
QRX : Unterbrechung des Funkverkehrs, Pause,itte warten
QRZ : Sie werden gerufen, Anruf von einer bestimmten Station
QSB : Schwankungen der Feldstarke, Schwund, Fading
QSL : Empfangsbestätigung
QSO : Funkverbindung, Geschäft über Funk
QSP : Vermittlung zweier Stationen für eine dritte
QST :Durchsage an alle
QSY :Frequenzwechsel, Kanalwechsel
QTH : Standort

KONFORMITÄTSERKLÄRUNG

Wir, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,

Erklaren, auf eigene Verantwortung daß der CB Funk Sender-Empfänger

Marke : PRESIDENT

Model : JOHNSON II

Hergestellt in PRC

in Konformität ist mit den wesentlichen Anforderungen der R & TTE Richtlinie 1999/5/CE (Article 3) auf die nationale Gesetzen umgestellt, wie mit den folgenden europäischen Normen:

EN 300 135-2:v1.1.1 (2000)

EN 300 433-2:v1.1.2 (2000)

EN 301 489-13 v 1.2.1 (2002)

EN 60215 (1996)

Balaruc, den 02/05/2006

Jean-Gilbert MULLER
Geschäftsführer

TABLEAU DES FREQUENCES pour EU / E / EC / U (CEPT)

CB-KANÄLE UND IHRE FREQUENZEN für d

N° du canal N° Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens	N° du canal N° Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens
1	26,965	21	27,215
2	26,975	22	27,225
3	26,985	23	27,255
4	27,005	24	27,235
5	27,015	25	27,245
6	27,025	26	27,265
7	27,035	27	27,275
8	27,055	28	27,285
9	27,065	29	27,295
10	27,075	30	27,305
11	27,085	31	27,315
12	27,105	32	27,325
13	27,115	33	27,335
14	27,125	34	27,345
15	27,135	35	27,355
16	27,155	36	27,365
17	27,165	37	27,375
18	27,175	38	27,385
19	27,185	39	27,395
20	27,205	40	27,405

N° du canal N° Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens	N° du canal N° Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens
41	26,565	61	26,765
42	26,575	62	26,775
43	26,585	63	26,785
44	26,595	64	26,795
45	26,605	65	26,805
46	26,615	66	26,815
47	26,625	67	26,825
48	26,635	68	26,835
49	26,645	69	26,845
50	26,655	70	26,855
51	26,665	71	26,865
52	26,675	72	26,875
53	26,685	73	26,885
54	26,695	74	26,895
55	26,705	75	26,905
56	26,715	76	26,915
57	26,725	77	26,925
58	26,735	78	26,935
59	26,745	79	26,945
60	26,755	80	26,955

BELEGUNG DER MIKRO-FONBUCHSE (sechspolig)

1 Modulation Modulación Modulation Modulation
2 RX RX RX RX
3 TX-UP/DOWN TX-UP/DOWN TX-UP/DOWN TX-UP/DOWN
4 - - -
5 Masse Masa Ground Masse
6 Alimentation Alimentación Power Supply Stromversorgung

Configuration Code	FM Channel	AM Channel	Country	CH 19	CH 9
E	40 Ch (4W)	40 Ch (4W)	ES, IT	AM	AM
d	80 Ch (4W)	40 Ch (1W)	DE	FM	AM
EU	40 Ch (4W)	40 Ch (1W)	CH, CY, DK, ES, FI, FR, GR, IE, IS, IT, LT, NL,PT, RO,SE	AM	AM
EC	40 Ch (4W)	-	AT, BE, BG, CZ, EE, HU, LU, LV, MT, NO, SI, SK	FM	FM
U	CEPT 40 Ch (4W) + ENG 40 Ch (4W)	-	GB	FM	FM
PL	-5 KHz 40 Ch (4W)	-5 KHz 40 Ch (4W)	PL	AM	AM

Länder mit besonderen Beschrankungen (Lizenz ^1 / Register ^2 )

AT

BE

BG

CH

CY

CZ

DE

DK

EE

ES

FI

FR

GB

GR

HU

IE

IS

IT

LT

LU

LV

MT

NL

NO

PL

PT

RO

SE

SI

SK

Licence1

①

①

①

①

①

①

①

①

①

Register2

①

①

AM

①

①

①

①

①

①

①

①

①

①

BLU/SSB

①

①

①

①

①

①

①

①

①

①

Länder, in denen die nationalen Regelungen eine Sendeleistung zulassen, diehigher ist als die in der harmonisierten Norm (im Absatz 4 des Vorwortes der harmonisiertenNorm EN 300 433) genannte Leistung.
