BEDIENUNGSANLEITUNG JOHNSON PRESIDENT

: mini 0,2 V - 120 dBm

max. 1 mV - 47 dBm

: 60 dB

: 70 dB

500 mA nominal

800 mA max.

Bevor Sie das Gerät benutzen geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker B auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellenverhältnis einzustellen (SWR). Sonst ist das Risiko den Veränder zu zerstären, was nicht von der Garantie anerkannt wird.

Dieses Gerät ist garantiert im Land des Ankaufs.

Willkommen in der fascinierenden Welt des CB-Funks und - Herzlichen Glückwunsch zu Ihr dem CB-Funkgerät PRESIDENT JOHNSON ASC. Sie haben sich damit für ein komfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen laßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau.itte lessen Sie diese Bedienungsanleitung sorgfähig durch, damit sie alle Mänglichkeiten Ihres PRESIDENT JOHNSON ASC optimal nutzen konnen. Beachten Sie besonders die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und weitere ähnliche Funk-Kontakte mit ihrer PRESIDENT JOHNSON ASC!

A) INSTALLATION:

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, an dem sich das Funkerat einfach installieren und bedienen laßt.
b) Wahlen Sie einen Platz, von dem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.
c) Achten Sie darauf, daß sich alle Kabel und Verbindungsleitungen ohne

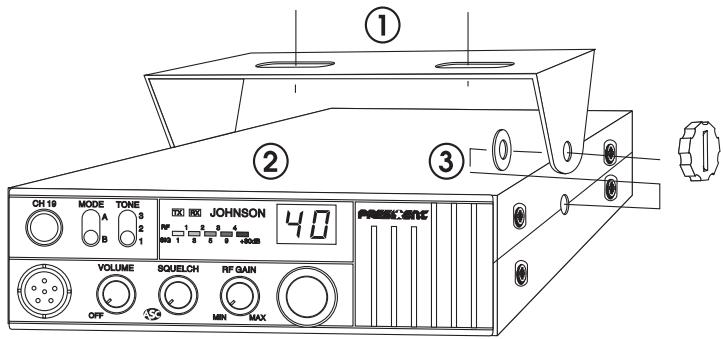

BEFESTIGUNG DES MONTAGEBÜGELS

Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Nähe der Heizung führen!

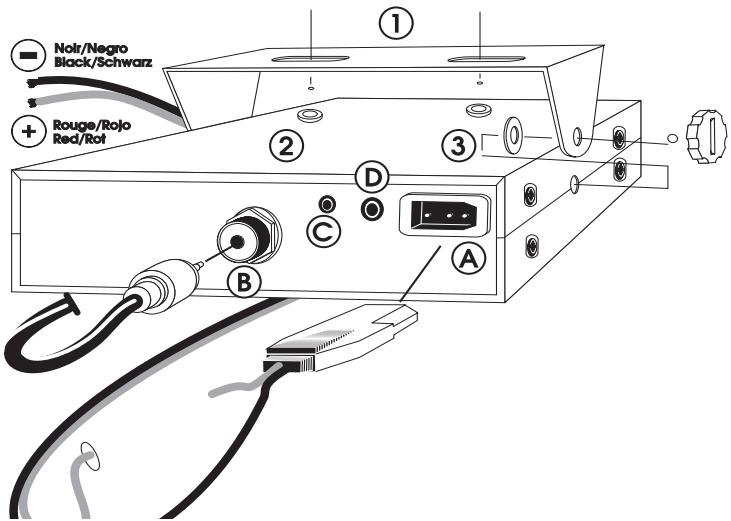

d) Befestigen Sie an geeigneter Stelle den Montagebürger (1) (s. Abb. auf der nachsten Seite) mit den selbstchneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2mm). Vergewissem Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montagebürger sollte an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschüttungsfreien Sitz des Funkgerätes erlaubt.
e) Setzen Sie das Funkgerät so in die Mobilhalterung ein, daß die jeweiligen Unterlegscheiben (3) aus Kunststoff zwischen Funkgerät und innerer Seite des Montagebügels befestigt werden. Sie sorgen darauf, daß sich das Funkgerät in der Halfterung leicht auf den besten Betrachtungswinkel schwenken laßt.
f) Wählten Sie für die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkerat nicht stört.
- Hinweis: Wenn für den Einbau des Funkgerätes so weniger Platz zur Verfügung liegt, daß der Laufspricher (am Boden des Funkgerätes: D) in seiner Abstrahlung befindiert wird, sollen den ein externen Mobil-Laufspricher aus dem PRESIDENT-Zubehörprogramm montieren. Diese wird an die Buchse EXT.SP auf der Rückseite des Funkgerätes angeschlossen, wobei der interne Laufspricher automatisch abschaltet.

2) ANSCHLUSS DER ANTENNE:

a) Wahl der Antenne:

• Auch im CB-Funk gilt: je better die Antenne, desto grasser die Reichweite der Station. Treffen Sie die entsprechende Wahl nach den folgenden Empfehlungen!

b) Mobilantenne:

Die Mobilantenne wird an der Stelle des Wagens mit der größen Metalunterfläche montiert - möglichstweit entfern von Windschutzscheibe und Rücklichtern.
- Falls schon eine Mobilfunkantenne montiert ist, so sollente die CB-Antonne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
- Abgestimmte Antennen sollenn nur auf einer groBen Metallunterfläche montiert werden, beispielsweise auf dem Wagendach oder auf dem Kofferraumdeckel.
- Der schwenkbare Montagebürger erlaubt den Einbau an denen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
- Wenn Sie für die Antenna ein Loch in die Karosserie bohren, muß hierzu evtl. das Blech plan geschirmgelt werden, damit Befestigungsschraube und Dichtung gut sitzen!
- Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
- Befestigen Sie das Antennenkabel am Anschluß (B).

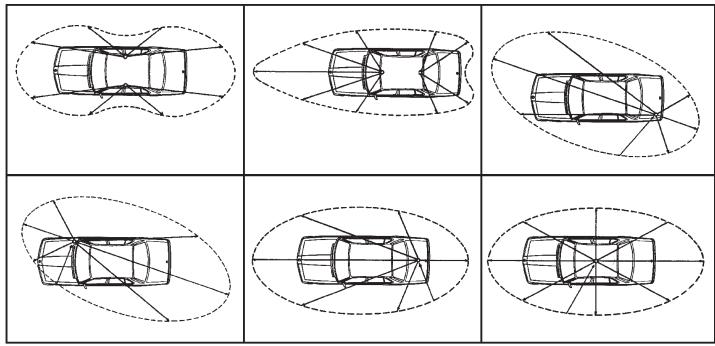

ANTENNNEN-DIAGRAMM

c) Feststations-Antenne:

• Mit einer Feststations-Antenne erreichen Sie mit Ihrlem Funkgerät die maximaile Reichweite. Bei Außenantenen müssen Sie unbedingt die einschlögigen VDE-Be-stimmungen (Blitzschutz!), der Statik und des Baurechtes beachten! Am besten, Sielian den Antennenanlage in thisem Fall von einem Fachmann montieren! Im PRESIDENT-Zubehörprogramm finden Sie eine Auswahl auch von Feststations-Antennen.

3) STROMVERSORGUNG:

Ihr Funkerat wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Es ist mit einem Verpolungsschutz ausgestattet. Vergewissem sie sich trotzdem vorher der richtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei älteren Wagen kann auch der Pluspol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordausspannung nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall ihre Fachwerkstatt!

Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

a) Ihr Funkerat wird mit einem Kabel zur Stromversorgung geleifert, in das eine 5-A-Sicherung eingeschleift ist. Die rote Leitung des Kabels wird am Pluspol, die schwarze am Minuspol der Fahrzeugbatterie angeschlossen.

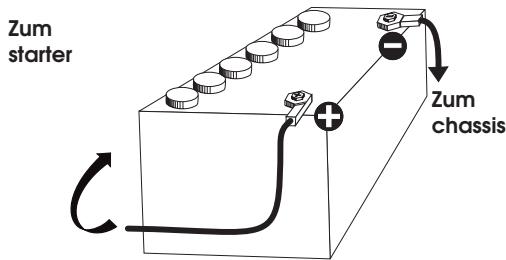

b) Schließen Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder wurde das Funkgerät nach Ausschalten der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungkabel so im Auto, daß es möglichst weniger Störungen von der Zündanlage aufnahmen kann.

SchlieBen Sie die freien Enden des Stromversorgungskabels mit ent

sprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) Schlieben Sie die freienden Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2V DC auf der Rückseite des Funkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursache finden und beseitigen, b) nur durch eine Sicherung mit entsprechens 5 A ersetzen!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):

a) SchlieBen Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihres Funkgerätes an.
b) Schlieben Sie eine CB-Antenne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c)Den Regler SQUELCH fur hochste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehme Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, indem Sie entweder die Taste «CH▲» «CH▼» am Mikrofon drucken oder am Abstimmknopf drehen.

5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme müssen Sie ihre Antennen auf das niedrigste Stehwellenverhältnis abstammen. Die Antennes sollentie damit möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.

* Abstimmung mit einem externen SWR-Meter (bei als Zubehör erhältlich)

a) An Stelle des eingebauten SWR-Meters konnen Sie auch ein externes SWR-Meter einsetzen, beispisseweise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkgerät und Antenne eingeschlieft. Verwendten Sie hierfür nur die Passend konfektionierten Koaxialkabel! (PRESIDENT CA-2C).
b) Da es unterschiedliche Typen externer SWR-Meter mit entsprechender Bedienung gibt (s. deren Bedienungsangleitung). hier nur ein paar generelle Hinweise:

• Schalten Sie zum Abstammen Ihr Funkerat auf Kanal 20, die Mitte des CB-Bereiches.
• Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.
• Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.
• Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedrigstes SWR vor.
• Auch hier gilt: Je niedriger das SWR,为重点 better die Antennenan-passung. Ideal ist ein SWR-Wert von 1. Werte zwischen 1 und 1,8 sind noch akzeptabel.

Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebs-bereit!

B) BEDIENUNG:

1) ON/OFF - VOLUME (Lautstärkeregler mit Ein-/Ausschalter):

Mit this dem Regler (1) konnen Sie das Gerät ein- und ausschalten sowie die Laufstärke regeln. Durch Drehung im Uhrzeigersinn wird das CB-Funkgerät eingesellschaftet und die Laufstärke erhöht.

2) ASC (Automatic Squelch Control)/SQUELCH (Rauschspierre):

Mit dem Regler SQUELCH können Sie das Rauschen auf einem freien Kanal unterträcken: Der Laufsprecher schaltet zur Wiedergabe erst dann durch, wenn das Signal auf dem eingestellten Kanal so stark ist, daß es die mit Regler SQUELCH eingestellte Schwelle überschreitet.

a) ASC: Automatic Squelch Control Worldwide patent, a PRESIDENT exclusivity

Keine Handregelung mehr und beständig Gehörkomfort. Durch Drehung im Uhrzeigersinn des Knopfes (2) kann mann diesen Regler ausschalten. In dieser Fall wird die Regelung des Squelch wieder manuell.

b).Je weiter Sie den Regler nach rechts drehen,desto stärker muß das Signal sein, das die Wiedergabe durchschnitt. Einstellen auf hochste Ansprech-Empfindlichkeit: SQUELCH auf den linken Anschlag stellen,mit dem Funkerrot einen freienden Kanal wahlen und Regler SQUELCH so welt nach rechts drehen, bis das Rauschen gerade verschwindet.

3) RF GAIN:

Mit diesen Regler stellen Sie die Empfindlichkeit des Emfangen in Ihrlem Funkgerat, wenn der Regler RF GAIN auf dem rechten Anschlag liegt (=Normalstellung). Drehen sie den Regler nach links, so wird die Empfindlichkeit reduziert. Das kann dann notf sein, wenn sehr starke Stationen nur verzerrt ankommen; s. aber auch Punkt MODE (Betriebsart)!

4) KANALWAHL Tasten «CH▲» und «CH▼» sowie DREHSCHALTER:

Drücken Sie die Taste «CH▲» bzw. «CH▼» am Mikrofonomal kurz, um einen Kanal nach oben oder unter zu wechseln (s. Anzeige).

Drucken Sie die Taste «CH▲» bzw. «CH▼» am Mikrofon länger, so erfolgt währendendessen ein laufender Kanal-wechsel in RichtungHigher bzw. tieferer Kanale (Tempo: ca. fünf Kanale/Sekunde). Mit dem DREH-SCHALTER am Funkgerät konnen Sie bereits die Kanale einstellen: Drehen nach rechts wechsel auf höhere Kanale, Drehen nach links auf tiefere Kanale.

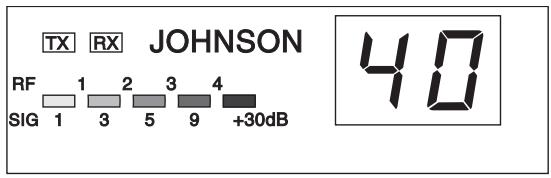

5) ANZEIGE:

These Anzeige gibt den aktuellen Sende-/Empfang-Kanal an.

Der BARGRAPH gibt den aktuellen Signalstärke bei Senden oder Empfangen

6) TONE:

Mit dieser Regler konnen Sie die Klangfarbe veränderen. Drehen Sie den Regler im Uhrzeigersinn so wird der Klang dunkler - entgegengesetzt wird er heller.

7) MODE (Betriebsart):

These Tastes gibt Ihnen die Mottigkeit die Modulationsart zu ändern. AM/FM ihre Modulationsart muß mit ihren Geschapschpartner einstimmen :

A/ Amplituden-Modulation/AM: Für Sendungen auf unebenen Relief mit Hindernissen auf mitllerer Distanz.
B/ Frequenz-Modulation/FM: Für nah Geschäfts auf freiem Gelände. (Der Squelchregler ist schwerer einzustellen)

8) CH 19:

Den Not- und Anrufkanal 19 AM können Sie mit einem einzigen Tastendruck scoff schalten.

Drucken Sie die Taste CH 19. Ihr Funkerat schaltet sofort auf Kanal 19 in AM. Nochmals Taste CH 19, um auf die vorherige Einstellung zurückzuschalten.

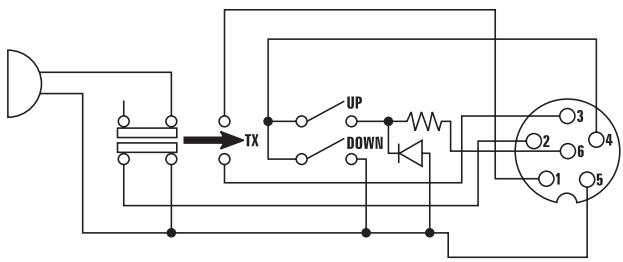

9) BELEGUNG DER MIKROFONBUCHSE (sechspolig):

Die Mikrofonbuchse ist bequemlichkeitshalber auf der Frontplatte eingebaut, damit das Radio in das Instrumentenbrett eingefugt werden kann. Bedienungsanleitung seit46.

10) PTT TASTE:

Sende-/Empfangsumschaltung im CB Betrieb : zum senden drücken (um in das Mikrofon spechen), zum Empfangen loslassen.

A) STROMVERSORGUNG (13,2 V)
B) ANTENNENANSCHLUB (SO-239)
C) EXT. S-METERANSCHLU8 (Ø 2,5 mm)
D) EXT. LAUTSPRECHERANSCHLUB (8 Ω, 0 3,5 mm)

C) TECHNISCHE DATEN:

1) ALLGEMEIN:

• Kanäle
• Betriebsarten
• Frequenzbereich
• Antennen-Impedanz
• Versorgungsspannung
• Abmessungen (mm)
  Gewicht
• Lieferumfang

：40
AM/FM
26,965 MHz bis 27,405 MHz
: 50 Ohms
13,2VGleichspannung
174 (B) × 211( H) × 52( T)
: ca. 1,1 kg
: Funkgerat, Handmikrofon mit Halterung, Montagebürger, Montagematerial

2)SENDETEIL:

• Frequenzstabilität
• Sendeleistung
• Nebenwellen
• Frequenzgang
• Nachbarkanalleistung
• Mikrofon-Empfindlichkeit
• Stromverbrauch
• Klirrfaktor

+ / - 300Hz
4 watts FM
4 watts AM PEP
: unter 4 nW (-54 dBm)
300 Hz - 3 kHz in AM/FM
: unter 20 μW
: 0.8 mV
1,7 A (mit Modulation)
1,8%

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB SINAD)

• Frequenzgang

• Nachbarkanal-Selection
• NF-Ausgangsleistung
• Squelch-Empfindlichkeit

0.4 V - 115 dBm (AM/FM)
300 Hz - 3 kHz AM/FM
70dB
5W
: minimum 0.2 V - 120 dBm maximum 1 mV - 47 dBm
60 dB
: 70 dB
500 mA nominal

800 mA maximum

D) BEI PROBLEMEN:

1) SIE KÖNNEN NICT ODER NUR IN SCHLECHTER QUALität SENDEN:

• Prüfen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Prüfen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Wenn Sie die Sendetaste am Milkrofon drücken, muß die Anzeige TX leuchten und Ihr Funkgerät senden. Lassen Sie die Taste wieder los, so muß diese Anzeige erlöschen, und Ihr Funkgerät wieder auf Empfang schalten.

2) SIE ERHALTEN Auf IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Stellen Sie den Regler SQUEELCH richtig ein!
• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Laufstärke.
• Prüfen Sie,ob das Mikofoń richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Prüfen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Vergewissern Sie sich, daß Sie die selbst Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschalte?
• Prüfen Sie, ob Sie die Anschlüsse für Plus (=ROT) und Minus (=Schwarz) vertaucht haben! Wechseln Sie in thisem Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ungestörten Funkverkehr zuGENIen, sollen den sie die folgenden sechs Regeln des CB-Funks beherzigen:

1. Nach dem Einsatz des Gerätes immer zuerst horen, ob der eingestellte Kanal frei ist.
2. Dazu die Rauschspere öffnen, um schwachere Stationen nicht zu überhoren.
3. Nur wenn der Kanal völlig frei ist, den eigenen Anruf starten.
4. Immer nur kurz rufen.
5. Nach jedem Anruf sorgfällig horen, ob eine Station antwortet. Erst dann den Anruf wiederholen.
6. Nach jedem Durchgang der Gegenstation immer erst einige Sekunden Pause halten, bevor man selbst spricht, damit sich auch andere Stationen melden können ().

Anrufkanäe: Empfohlen werden die folgenden Anrufkanäe:

Kanal 1 (FM) als Anrufkanal in FM,

Kanal 4 (AM) als Anrufkanal in AM,

Kanal 9 (AM/FM) als Notrufkanal und

Kanal 19 (FM) als Femfahrerkanal.

Abweichungen hiervon sind selbstverständlich möglich.

Bei schlechten Verbindugen oder starken Störungen ist es möglich problematisch, schwer zu verstehende Worte wie Eigennamen und Städtennamen fehleros zu übermitteln.

Hier hilft das Internationale Buchstabieralphabet weiter, das auch im Luftverkehr (ICAO) und der NATO eingestzt wird:

F) BEURTEILUNG DER EMPFANGSQUALität:

Um dem jeweiligen Geschapspartner eindeutig sagen zu konnen, wir stark und klar man ohempfängt, verwendet man die Ziffern des R/S-Codes. Dabei steht der R-Wert für die Verständlichkeit («Lesbarkeit») und der S-Wert («Santiago») für die Empfangs-bzw. Laufstärke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englischsprachigen Bezeichnungen «readability» (= Lesbarkeit) und «signal strength» (= Signalstarke).

INTERNATIONAL PHONETIC ALPHABET:

A Alpha
B Bravo
C Charlie
D Delta
E Echo
F Foxtrott
G Golf

1 nicht lesbar, unverstandlich
2 zeit-oder teilweise lesbar
3 schwer lesbar
4 lesbar, verstandlich
5 gut lesbar

S = Signalstärke

kaum hörbar
2 sehr schwach hörbar
3 schwach hörbar
4 ausreichend hörbar
5 ziemlich gut hörbar
6 gut hörbar
7 mäBig stark hörbar
8 stark hörbar
9 sehr stark hörbar

ABKÜRZUNGEN:

Auch der CB-Funk kennt eine «Fachsprache», die mit vielen Fachwörtern durchsetzt ist, die z.B.aus dem Amateurfunk und dem professionellen Funkverkehr entleht sind. Sie dieren zumeist der schnellen und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgend eine Auflistung gebrächlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea

Cheerio

CQ

CL

DX

Fading

Momentitte,bittewarten,mochemitsprechen
Aufwiederhoren
allgemeiner Anruf
: Ende des Funkverkehrs, Station wird abgeschaffet
: Funkverbindung über große Entfernung
Signal schwank

HI	Ich lache
Mike	Mikrofon
Müll	Störungen
Negativ	habe nicht verstanden, nein
OK	verstanden, richtig, in Ordnung
Roger	Ich habe verstanden, alles einwandfrei empfangen
Skip	Funkrufname
Standby	Auf Empfang bleiden
Stereo	Zwei Stationen senden gleichzeitig
TVI	Fernsehstörungen
UFB	ganz ausgezeichnet, sehr gut
VY	viele, sehr, sehr viele
WX	Wetter, Temperatur
YL	Fraulein, Frau, weiblicher CB-Funker
55	viel Erfolg, alles Gute
73	Grüße
88	Liebe und Külse (als herzlichen Gruß an eine YL)
99	Verschwindte! Räume den Kanal.

QSB	:	Schwankungen der Feldstarke, Schwund, Fading
QSL	:	Empfangsbestätigung
QSO	:	Funkverbindung, Geschäft über Funk
QSP	:	Vermittlung zweier Stationen für eine dritte
QST	:	Durchsage an alle
QSY	:	Frequenzwechsel, Kanalwechsel
QTH	:	Standort

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehr früig Abkürzungen verwendet. Viele von ihren wurden aus dem international verbindlichen Q-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung findet. Mit diesen Dreibuchstaben-Kürzelnlassen sich nechn Informationen vermitteltn. Dabesonders «CB-Neulinge» mitunter diese Abkürzungen nicht kennen, haben wir die gebrachlichsten einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der nachsten Seite erläutert:

QRA	:	Mein Stationsname ist...
QRG	:	Frequenz, Betriebskanal
QRL	:	Beschäftigung, Arbeitsplatz
QRM	:	Störung durch andere Stationen
QRN	:	Atmosphärische Störungen
QRP	:	Arbeiten mit geringer Leistung
QRT	:	Ende des Funkverkehrs
QRU	:	Es liegen keine weiteren Nachrichten mehr vor.
QRV	:	Sende-und empfangsbereit
QRX	:	Unterbrechung des Funkverkehrs, Pause,itte warten
QRZ	:	Sie werden gerufen, Anruf von einer bestimmten Station

NOTES

SIEGE SOCIAL/HEAD OFFICE - FRANCE
Route de Sète - BP 100 - 34540 BALARUC
Té1:(0)4.67,46.27,27-Fax:(0)4.67,48.48,49
Site Internet: http://www.partial.com/president_cb/E-mail: [e-mail]

GERÄT IN UBEREINSTIMMUNG MIT DER EUROPÄISCHEN NORM ETS 300 135 : 40 Kanälen, 4 W FM ZULASSUNG DGPT N° 95 0297 CB 0

Additiv an die Bedienungs Anleitung:

SEITE 36:

7) Unützlich auf ETS 300 135 Normen.
8) Die Taste CH 19 schaltet der Kanal 19 FM ein.

SEITE 37:

C) TECHNISCHE DATEN:

1) ALLGEMEIN:

• Kanäle 40
  -Betriebsarten FM

2)SENDETEIL:

• Sendeleistung : 4 watts FM
• Frequenzgang : 300 Hz - 3 kHz in FM

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB SINAD) : 0.4 μV - 115 dBm (FM)
• Frequenzgang : 300 Hz - 3 kHz FM

TABLEAU DES FREQUENCES TABLA DE FRECUENCIES FREQUENCY TABLES CB-KANÄLE UND IHRE FREQUENZEN

N° du canal N° Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens	N° du canal N° Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens
1	26,965 MHz	21	27,215 MHz
2	26,975 MHz	22	27,225 MHz
3	26,985 MHz	23	27,255 MHz
4	27,005 MHz	24	27,235 MHz
5	27,015 MHz	25	27,245 MHz
6	27,025 MHz	26	27,265 MHz
7	27,035 MHz	27	27,275 MHz
8	27,055 MHz	28	27,285 MHz
9	27,065 MHz	29	27,295 MHz
10	27,075 MHz	30	27,305 MHz
11	27,085 MHz	31	27,315 MHz
12	27,105 MHz	32	27,325 MHz
13	27,115 MHz	33	27,335 MHz
14	27,125 MHz	34	27,345 MHz
15	27,135 MHz	35	27,355 MHz
16	27,155 MHz	36	27,365 MHz
17	27,165 MHz	37	27,375 MHz
18	27,175 MHz	38	27,385 MHz
19	27,185 MHz	39	27,395 MHz
20	27,205 MHz	40	27,405 MHz

PRISE MICRO6 BROCHES CONEXION DEL MICRO6 PINS 6-PINMICROPHONE PLUG BELEGUNG DER MIKRO-FONBUCHSE (sechspolig)

1 Modulation Modulación Modulation Modulation
2 RX RX RX RX
3 TX TX TX TX
4 UP/DOWN UP/DOWN UP/DOWN UP/DOWN
5 Masse Masa Ground Masse
6 Alimentation Alimentacion Power Supply Stromversorgung

PRE5★E1C

PRESIDENT

ELECTRONICS FRANCE

S.A. Capital 100.000.000. FF
