BEDIENUNGSANLEITUNG NINJA PRESIDENT

BEURTEILUNG DER EMPFANGSQUALITÄT 45

KONFORMITÄTSERKLÄRUNG 47

CB-KANÄLE UND IHRE FREQUENZEN 48

Espanol

17

19

22

22

22

23

25

26

48

Deutsch

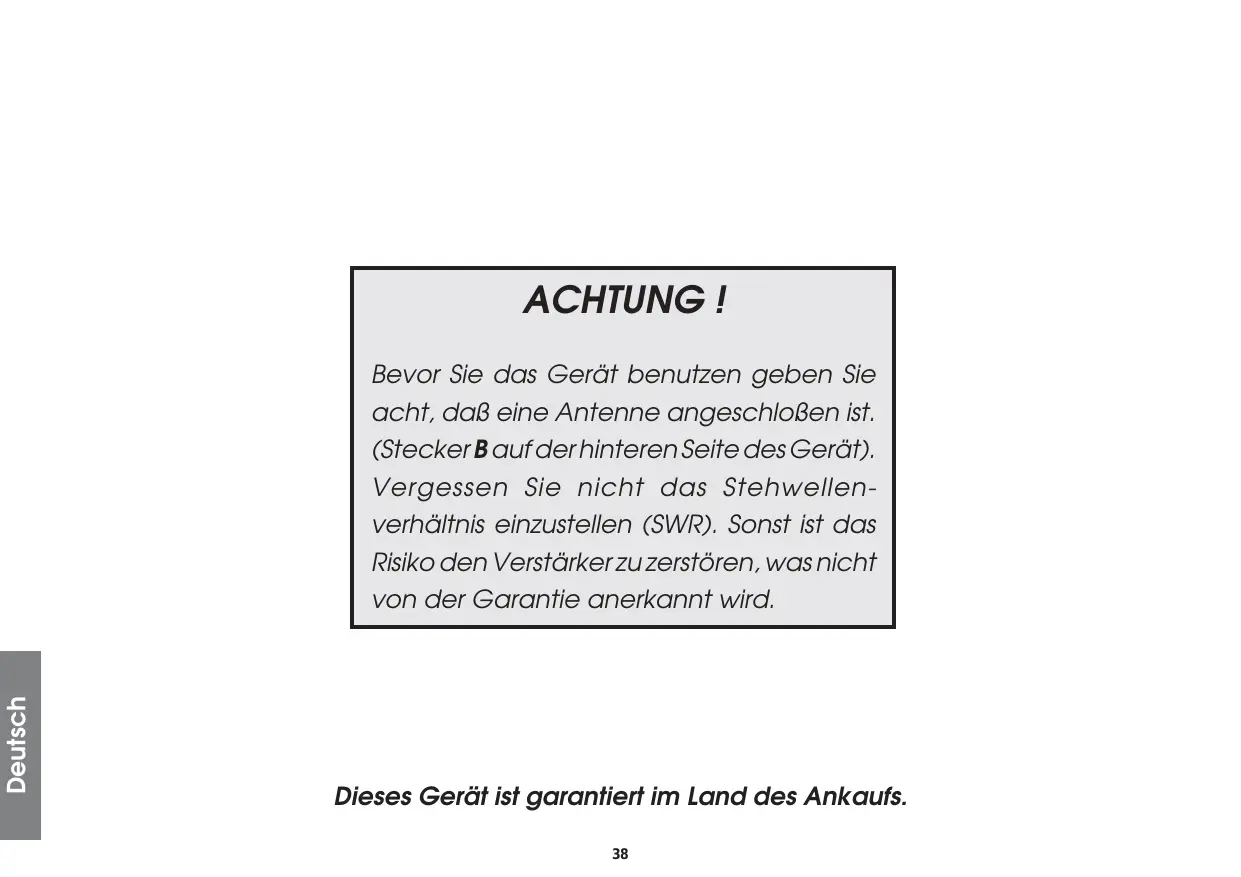

ATTENTION!

Bevor Sie das Gerät benutzen geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellenverhältnis einzustellen (SWR). Sonst ist das Risiko den Verständner zu zerstären, was nicht von der Garantie anerkannt wird.

Dieses Gerät ist garantiert im Land des Ankaufs.

Willkommen in der fascinierenden Welt des CB-Funks und Herzlichen Glückwunsch zu Ihr dem CB-Funkgerät EMPEROR NINJA. Sie haben sich damit für ein komfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen laßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau.itte lessen Sie diese Bedi-nungsanleitung sorgfältig durch, damit sie alle Mänglichkeiten Ihres EMPEROR NINJA optimal nutzen können. Beachten Siealanders die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und weitere ähnliche Funk-Kontakte mit ihrer EMPEROR NINJA!

A) INSTALLATION:

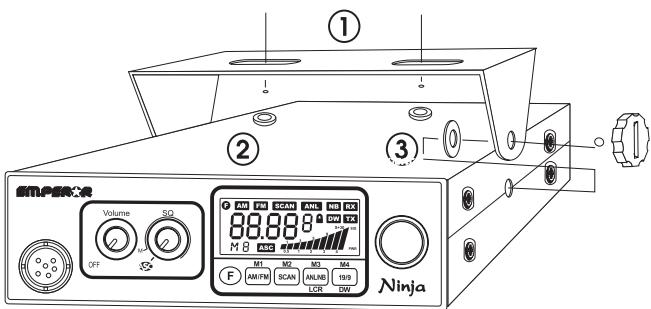

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, an dem sich das Funkerat einfach installieren und bedienen laßt.

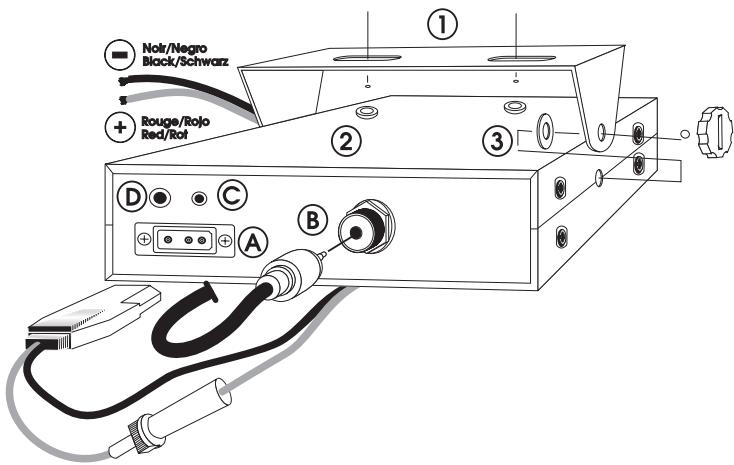

BEFESTIGUNG DES MONTAGEBÜGELS

b) Wahlen Sie einen Platz, von dem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.
c) Achten Sie darauf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Nähe der Heizung führen!
d) Befestigen Sie an geeigneter Stelle den Montagebürger (1) (s. Abb. auf der nachsten Seite) mit den selbstschneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2 mm). Vergewissem Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montage-bürger! sollte an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschütterungsfreien Sitz des Funkgerätes erlaubt.
e) Wahlen Sie für die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkgerät nicht stört.
- Hinweis: Wenn für den Einbau des Funkgerätes so weniger Platz zur Verfügung liegt, daß der Laufspricher (am Boden des Funkgerätes: D) in seiner Abstrahlung befindert wird, sollenen Sie einen externen Mobil-Laufspricher aus dem PRESIDENT-Zubehoörprogramm montieren. Diese wird an die Buchse EXT.SP auf der Rückseite des Funkgerätes angeschlossen, wobei der interne Laufspricher automatisch abschaltet.

2) ANSCHLUSS DER ANTENNE:

a) Wahl der Antenne:

• Auch im CB-Funk gilt: je better die Antenne, desto grasser die Reichweite der Station. Trefen Sie die entsprechende Wahl nach den folgenden Empfehlungen!

b) Mobilantenne:

Die Mobilantenne wird an der Stelle des Wagens mit der größten Metalunterfläche montiert - möglichstweit entfermt von Windschutzscheibe und Rücklichtern.
- Falls schon eine Mobilfunkantenne montiert ist, so sollente die CB-Antenne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
- Abgestimmte Antennen sollenn nur auf einer groBen Metallunterflache montiert werden, beispelsweise auf dem Wagendach oder auf dem Kofferraum-deckel.
- Der schwenkbare Montagebürger erlaubt den Einbau an denen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
- Wenn Sie für die Antenne ein Loch in die Karosserie bohren, muß hierzu evtl. das Blech plan geschirmgelt werden, damit Befestigungsschraube und Dichtung gut sitzen!
- Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
- Befestigen Sie das Antennenkabel am Anschluß (B).

ANTENNEN-DIAGRAMM

c) Feststations-Antenne:

• Mit einer Feststations-Antenne erreichen Sie mit Ihr dem Funkerat die maxima- le Reichweite. Bei AuBenantennen mussen Sie unbedingt die einschlajgen VDE-Bestimmungen (Blitzschutz!), der Statik und des Baurechtes beachten! Am besten, Sie lassen die Antennenanlage in thisem Fall von einem Fachmann montieren! Im PRESIDENT-Zubehörprogramm finden Sie eine Auswahl auch von Feststations-Antennen.

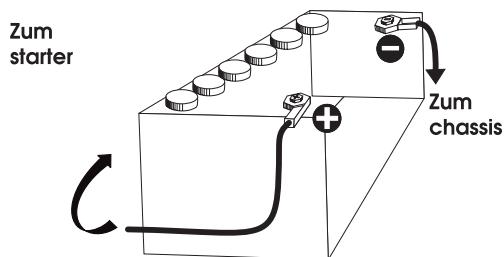

3) STROMVERSORGUNG:

Ihr Funkerat wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Es ist mit einem Verpolungsschutz ausgestattet. Vergewissem sie sich trozdem vorher der richtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei alteren Wagen kann auch durch der Plussol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordspannung nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall ihre Fachwerkstatt!

Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

a) Ihr Funkerat wird mit einem Kabel zur Stromversorgung geliefert, in das eine 2 A Sicherung eingeschlieft ist. Die rote Leitung des Kabels wird am Pluspol, die schwarze am Minuspol der Fahrzeugbatterie angeschlossen.
b) Schließen Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder wurde das Funkerat nach Ausschäften der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungkabel so im Auto, daß es möglichst weniger Störungen von der Zündanlage aufnehmen kann.

SchlieBen Sie die freienden Enden des Stromversorgungskabels mit ent-sprechen den Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) Schließen Sie die freien Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2V DC auf der Rückseite des Funkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursache finden und beseitigen, b) nur durch eine Sicherung mit ebenfls 2 A ersetzen!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):

a) Schließen Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihr's Funkgerätes an.
b) Schlieben Sie eine CB-Antenne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c) Den Regler SQUELCH für höchste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehme Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, indem Sie am Abstimmknopf drehen.

5) ABGLEICH DER ANTENNE Auf NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme müssen Sie ihre Antennen auf das niedrigste Stehwellenverhältnis abstammen. Die Antenne solte damit möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.

• Abstimmung mit einem externen SWR-Meter (bei als Zubehör erhältlich)
  a) An Stelle des eingebauten SWR-Meters konnen Sie auch ein externes SWR-Meter einsetzen, beispisseweise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkgerät und Antenne eingeschlieft. Verwendten Sie hierfür nur die Passend konfektionierten Koaxialkabel (PRESIDENT CA-2C).
  b) Da es unterschiedliche Typen externer SWR-Meter mit entsprechender Bedienung gibt (s. deren Bedienungsangleitung). hier nur ein paar generelle Hinweise:
• Schalten Sie zum Abstommen Ihr Funkgerät auf Kanal 20, die Mitte des CB-Bereiches.
• Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.

• Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.

• Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedrigstes SWR vor.

• Auch hier gilt: Je niedriger das SWR, besoin better die Antennenanpassung. Ideal ist ein SWR-Wert von 1. Werte zwischen 1 und 1,8 sind noch akzeptabel.

Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebs-bereit!

B) BEDIENUNG:

1) ON/OFF - VOLUME (Lautstärkeregler mit Ein-/Ausschalter):

Mit dieser Regler (1) konnen Sie das Gerät ein- und ausschalten sowie die Laufstärke regeln. Durch Drehung im Uhrzeigersinn wird das CB-Funkgrät eingeschatet und die Laufstärke erhöht.

2) ASC (Automatic Squelch Control)/SQUELCH (Rauschspere):

Mit dem Regler SQUELCH konnen Sie das Rauschen auf einem freien Kanal unterträcken: Der Laufsprecher schaltet zur Wiedergabe erst dann durch, wenn das Signal auf dem eingestellten Kanal so stark ist, daß es die mit Regler SQUELCH eingestellte Schwelle überschreitet.

a) ASC: Automatic Squelch Control Worldwide patent, a PRESIDENT exclusivity

Keine Handregelung mehr und beständig Gehörkomfort. Durch Drehung im Uhrzeigersinn des Knopfes (2) kann mann diesen Regler ausschalten. in dieser Fall wird die Regelung des Squelch wieder manuell.

b) Squelch Control

Je weiter Sie den Regler nach rechts drehen,esto stärker muß das Signal sein,das die Wiedergabe durchschnitt. Einstellen auf hochste Ansprech-Empfindlichkeit:SQUELCH auf den linken Anschlag stellen,mit dem Funkerat einen freiien Kanal wahlen und Regler SQUELCH so welt nach rechts drehen, bis das Rauschen gerade verschwindet.

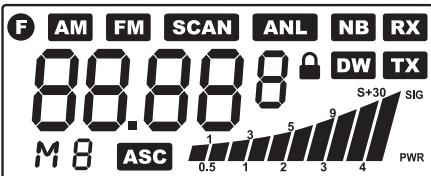

3) ANZEIGE:

Multifunktons LCD, hintergrundbeleuchtet

F

AM

FM

SCAN

ANL

NB

DW

RX

88.88

M

ASC

TX

Funktionstaste aktiviert

AM (Modulationsart Amplitudenmodulation aktiviert)

FM (Modulationsart Frequenzmodulation aktiviert)

Scan-Funktion (Kanalsuchlauf) aktiviert

ANL aktiviert

Lock (Bedienelemente elektronisch gespeft)

NB aktiviert

Dual Watch (Zweikanalüberwachung) aktiviert

RX: Empfangsmodus

Anzeige Kanalnummer mit Freq.-Tabelle oder Frenz

Speicherkanäle

ASC aktiviert

Anzeige der empfangenen Signalstarke und der eigenen relativen Sendeleistung

TX: Sendemodus

4) KANALWAHL mit DREHSCHALTER, Mikrofon UP/DOWN Kanawahlschalter:

Mit dem DREHSCHALTER am Funkgerät konnen Sie die Kanäle einstellen: Drehen nach rechts wechsel auf höhere Kanäle, Drehen nach links auf tiefere Kanäle.

Drücken Sie diese Taste kurz um einen Kanal nach oben (Up) oder unter (Down) zu wechseln.

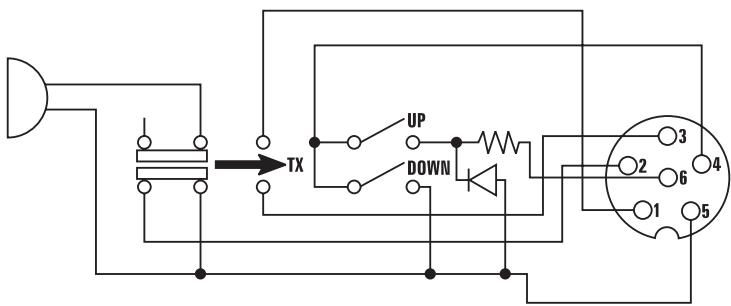

5) Mikrofon-Buchse, 6-polig

Befindet sich an der Vorderscite des Gerätes.

6) F: Funktionstaste

Auswahl von Kanal- oder Frequenz-Anzeige im Display

Drücken Sie etwa 2 Sek. lang die Taste F: wahlen Sie dann, ob die Frequenz oder die Kanalnummer im Display angezeigt werden soll.

Beispiel:

Kanal 40 in der EU-Frequencytabelle EU 40 oder 27.405 MHz

7) AM/FM ~ M1

Modulationsart-Schalter.

8) SCAN M2

Kanal-Suchlauf (findet automatisch belegte Kanäle).

9) NB/ANL ~ M3 und LCR

Automatic Noise Limiter (autom. AM-Störbegrenzung)/Noise Blanker (Stör-austaster).

Im AM-Modus:

erster Tastendruck: ANL-Funktion aktiviert, zweiter Tastendruck: NB-Funktion aktiviert.

dritter Tastendruck: ANL + NB aktiviert, vierter Tastendruck: ANL/NB-Funktionen deaktiviert.

Im FM-Modus:

erster Tastendruck: NB-Funktion aktiviert.

zweiter Tastendruck: NB-Funktion deaktiviert.

Aufruf des zuletzt genutzten kanals.

10) 19 / 9 M4 und DW

Direktschaltung fur Notrufkanal 19/9.

DW (DUAL WATCH)

Aktivierung der Zweikanalüberwachung (Dual Watch)

• Stellen Sie den gewürschten Kanal ein (Kanalschalter oder UP/DOWN-Tasten am Mikrofon).

• Drücken Sie 2 Sek. lang die DW-Taste: es erfört ein Quittungston und im Display blinkt DW.

• Stellen Sie (wie zuvor) den zweiten Kanal ein.
• Drücken Sie wieder 2 Sek. lang die DW-Taste: es erftont ein Quittungston und im Display werden DW sowie im Wechsel die beiden zu überwachenden Kanäle angezeigt.

Das Funkerat pruft nun regelmäßig, ob auf einem der beiden Kanäle ein Signal anliegt.

Kanal-Speicher (Memory)

Ihr Funkgerät kann vier zuvor eingegebene Kanäle speichern (Memorytasten M1, M2, M3, M4) und bei Bedarf abrufen.

Abspeichern:

• Wahlen Sie einen zu speichernden Kanal (Kanalschalter oder UP/DOWN-Tasten am Mikrofon)
• Drücken Sie die F-Taste: im Display erscheidt
• Drucken Sie 2 Sek. lang eine der Memory-Tasten: es ertont ein Quiftungston und im Display erscheinen der Speicherort (M1/M2/M3 oder M4) und der von Ihnen eingespeicherte Kanal.

Speicherabruf:

Ein kurzer Tastendruck auf die jeweilige Memorytaste ruft den Dort abgespeicherten Kanal auf.

11)Lock

Lock Tastatursperre.

12)PTT

Anschluß für die Stromversorgung

B) Antenne

Antennenanschluß (SO239)

C) S-Meter

Anschluß für externes S-Meter (das eingebaute S-Meter wird dann autom. abgeschaltet)

D) Ext. Anschluß für externen Laufsprecher

Wahl der nationalen Frequenzfabelle

Wahlen Sie die Frenzeneinstellung nach dem Land, in dem Sie sich gerade aufhalten.

1. Schalten Sie das Funkerat aus.
2. Drücken Sie gleichzeitig die Tasten F und 19/9 und schalten Sie während dessen das Funkerat wieder ein.
3. Drehen Sie den Kanalschafter und stellen Sie die gewünschte Frequenztabelle (siehe Tabelle) ein.
4. Bestätigen Sie Ihr Auswahl durch Drucken der Taste F.

Hinweis: In der EU/UK-Frequencytabelle konnen Sie durch Drücken der AM/FMTaste direkt die EU oder UK-Tabelle einstehen.

Übersicht über die nationalen Frequenztabellen

Displayanzeige	Ländereinstellung
I	Italien (40 K AM/FM 4 Watt)
I2	Italien (34 K AM/FM 4 Watt)
D	Deutschland (80 K FM 4 W/80 K AM 1 W)
D2	Deutschland (40 K FM 4 W/40 K AM 1 W)
EU	Europa (40 K FM 4 Watt/40 K AM 1 Watt)
EC	CEPT (40 K FM 4 Watt)
E	Spanien (40 K AM/FM 4 Watt)
F	Frankreich (40 K FM 4 W/40 K AM 1 W)
PL	Polen (40 K AM/FM 4 Watt)
UK	Großbritannien (40 K FM 4 W, Engl. Freq.)
EU/UK	Europa (40 K FM 4 W) + UK (40 K FM 4 W)

C) TECHNISCHE DATEN

1) Allgemeine Angaben

• Kanalanzahl (entspruchend der nationalen Frenztabelle)

: 80 Kanäle

• Frequenzbereich

• Frequenzaufbereitung

:PLL

• Betriebstemperatur

: -10°C +55°C

• Spannung

: 13,2 V DC +/- 15%

• Abmessungen

: 150 (L) x 200 (T) x 45 (H) mm

Gewicht

: 1,050 kg

2) Empfänger

• Empfängerprinzip

: Doppel-Superhet.

• Zwischenfrequenzen

: 10,695 MHz und 455 kHz

• Empfindlichkeit

: FM 0,5 V bei 20 dB SINAD

• Klirrfaktor

: < 8 % bei 1 kHz

• Spiegelfreq.-unterrückung

: 65 dB

• Nachbarkanalunterrückung

:65dB

max. Signal-Rausch-Abstand

:45dB

• Stromverbrauch im Standby-Betrieb

: 325 mA

3) Sender

• Sendeleistung

：4W

• Modulationshub

1,8kHz+/-0,2kHz

• NF-Frequencygang

: 400 Hz bis 2,5 kHz

-Ausgangsimpedanz

: 50 Ohm

• max. Signal-Rausch-Abstand

: 40 dB min

• Stromverbrauch beim Senden

: 1300 mA

D) BEI PROBLEMEN:

1) SIE KÖNNEN NICT ODER NUR IN SCHLECHTER QUALität SENDEN:

• Prüfen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Prüfen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!

2) SIE ERHALTEN Auf IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Stellen Sie den Regler SQUEELCH richtig ein!
• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
• Prüfen Sie,ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Prüfen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Vergewissem Sie sich, daß Sie die selbst Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschalte?
• Prüfen Sie, ob Sie die Anschlüsse für Plus (=ROT) und Minus (=Schwarz) vertaucht haben! Wechseln Sie in thisem Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ungestörten Funkverkehr zu genießen, sollen den sie die folgenden sechs Regeln des CB-Funks beherzigen:

1. Nach dem Einsatz des Gerätes immer zuerst horen, ob der eingestellte Kanal frei ist.
2. Dazu die Rauschspere öffnen, um schwachere Stationen nicht zu überhören.
3. Nur wenn der Kanal vollig frei ist, den eigenen Anruf starten.
4. Immer nur kurz rufen.

5. Nach jedem Anruf sorgfällig horen, ob eine Station antewortet. Erst dann den Anruf wiederholen.

6. Nach jedem Durchgang der Gegenstation immer erst einige Sekunden Pause halten, bevor man selbst spricht, damit sich auch andere Stationen melden können ().

Anrufkanäe: Empfohlen werden die folgenden Anrufkanäe:

Kanal 1 (FM) als Anrufkanal in FM,

Kanal 9 (AM/FM) als Notrufkanal und

Kanal 19 (FM) als Fernfahrerkanal.

Abweichungen hiervon sind selbstverständlich möglich.

Bei schlechten Verbindugen oder starken Störungen ist es*häufig problematisch, schwer zu verstehende Worte wie Eigennamen und Städtenamen fehlerlos zu übermittelten.

Hier hilft das Internationale Buchstabieralphabet weiter,那份 auch im Luftverkehr (ICAO) und der NATO eingestzt wird:

F) BEURTEILUNG DER EMPFANGSQUALität:

Um dem jeweiligen Geschäftspartner eindeutig sagen zu können, wir stark undclar man ln empfangt, verwendet man die Ziffern des R/S-Codes. Dabei steht der R-Wert fur die Verstandlichkeit («Lesbarkeit») und der S-Wert («Santiago») fur die Empfangs-bzw. Lautstärke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englischsprachigen Bezeichnungen «readability» (= Lesbarkeit) und «signal strength» (= Signalstärke).

INTERNATIONAL PHONETIC ALPHABET:

A Alpha

B Bravo

C Charlie

D Delta

E Echo

F Foxtrott

G Golf

H Hotel

I India

J Juliett

L Lima

M Mike

N November

Oscar

P Papa

Q Quebec

R Romeo

Sierra

T Tango

U Uniform

V Victor

W Whiskey

Y Yankee

Z Zulu

R/S-Code:

R = Lesbarkeit

I nicht lesbar, understandsch
2 zeit-oder teilweise lesbar
3 schwer lesbar
4 lesbar, verständlich
5 gut lesbar

S = Signalstärke

1kaum hörbar
2 sehr schwach hörbar
3 schwach hörbar
4 ausreichend hörbar
5 ziemlich gut hörbar
6 gut hörbar
7 mächtig stark hörbar
8 stark hörbar
9 sehr stark hörbar

ABKÜRZUNGEN:

Auch der CB-Funk kennt eine «Fachsprache», die mit vielen Fachwörtern durchsetzt ist, die z.B. aus dem Amateurfunk und dem professionellen Funkverkehr entleht sind. Sie dienen zumeist der schllen und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgende Auflistung gebrächlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea Momentitte,itte warten,mochte mitsprechen
Cheerio Aufwiederhoren
CQ : allgemeiner Anruf
CL : Ende des Funkverkehrs, Station wird abgeschaltet
DX Funkverbindung über große Entfernung
Fading : Signal schwankt
Hl Ich lache
Mike Mikrofon
Mull Storungen
Negative : habenichtverstanden,nein
OK : verstanden, richtig, in Ordnung
Roger Ich habe verstanden, alles einwandfrei empfangen
Skip Funkrufname
Standby : Auf Empfang bleiden
Stereo Zwei Stationen senden gleichzeitig
TVI :Fernsehstorungen
UFB : ganz ausgezeichnet, sehr gut
VY : viele,sehr,sehr viele
WX : Wetter, Temperature

YL Fräulein, Frau, weiblicher CB-Funker

55 viel Erfolg, alles Gute

73 Grube

88 : Liebe und Kusse (als herzlichen GruB an eine YL)

99 : Verschinde! Räume den Kanal.

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehr früig Abkürzungen verwendet. Viele von ihren wurden aus dem international verbindlichen Q-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung findet. Mit diesen Drei Buchstaben-Kürzeln halten sich schnell Informationen vermitteltn. Da besonder «CB-Neulinge» mitunter diese Abkürzungen nicht kennen, haben wir die gebrächlichsten einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der{nachsten Seite erläuter:

QRA : Mein Stationsname ist...

QRG : Frequenz, Betriebskanal

QRL : Beschäftigung, Arbeitsplatz

QRM Störung durch andere Stationen

QRN : Atmospheric Störungen

QRP : Arbeitsen mit geringer Leistung

QRT : Ende des Funkverkehrs

QRU Es liegen keine weiteren Nachrichten mehr vor.

QRV : Sende- und empfangsbereit

QRX : Unterbrechung des Funkverkehrs, Pause,itte warten

QRZ : Sie werden gerufen, Anruf von einer bestimmten Station

QSB : Schwankungen der Feldstarke, Schwund, Fading

QSL : Empfangsbestätigung

QSO Funkverbindung, Geschrech über Funk

QSP Vermittlung zweier Stationen für eine dritte

QST : Durchsage an alle

QSY : Frequenzwechsel, Kanalwechsel

QTH Standort

KONFORMITÄTSERKLÄRUNG

Wir, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,
Erklärern, auf eigene Verantwortung daß der CB Funk Sender-Empfänger
Marke : EMPEROR
Modell : NINJA
Hergestellt in die Thailand

in Konformität ist mit den wesentlichen Anforderungen der R & TTE Richtlinie 1999/5/CE (Article 3) auf die nationale Gesetzen umgestellt, wie mit den folgenden europäischen Normen:

EN 300 135-2:v1.1.1 (2000)
EN 300 433-2 :v1.1.2 (2000)
EN 301 489-13 v 1.2.1 (2002)
EN 60215 (1996)

Balaruc, den 10/12/2003

Jean-Gilbert MULLER
Geschäftsführer

TABLEAU DES FREQUENCES

BELEGUNG DER MIKRO-FONBUCHSE (sechspolig)

1 Modulation Modulación Modulation Modulation
2 RX RX RX RX
3 TX TX TX TX
4 UP/DOWN UP/DOWN UP/DOWN UP/DOWN
5 Masse Masa Ground Masse
6 • Alimentation • Alimentación • Power Supply • Stromversorgung

Länder mit besonderen Beschränkungen (Lizenz ^1 / Register ^2 / nur Kanal 4 bis 15^3 )

AT

BE

DK

FI

FR

DE

GR

IE

IT

LU

NL

PT

ES

SE

GB

IS

NO

CH

PL

CZ

Licence1

➀

➁

➂

➁

➀

➁

➁

➀

➀

➀

Register2

➁

➀

AM

➁

➁

➀

➁

➁

➀

AM only channels 4 to 153

➀

BLU/SSB

➀

➀

➀

➀

➀

➀

➀

➀

Länder in denen die nationale Regelungen ein Sendeleistung zulassen die hoher ist als die von der harmonierte Norm festgelegte Toleranz, angezeigt in 4. Paragraph der Vorrede der harmonierten Norm EN 300 433.

AT

BE

DK

FI

FR

DE

GR

IE

IT

LU

NL

PT

ES

SE

GB

IS

NO

CH

PL

CZ

4W AM

✓

✓

12W pep BLU

✓

✓

C∈ 0341

HEAD OFFICE: Route de Sète - BP 100 - 34540 BALARUC - www.president-electronics.com - [e-mail]
