Tipo de producto	Mezclador analógico
Número de canales	8 canales
Alimentación eléctrica	Adaptador de corriente incluido
Dimensiones aproximadas	48,3 x 30,5 x 8,9 cm
Peso	2,5 kg
Compatibilidades	Compatible con la mayoría de equipos de audio profesionales
Tipo de conexión	Entradas XLR y jack de 6,35 mm
Potencia de salida	Salida principal de 2 x 250 W
Funciones principales	Ecualizador de 3 bandas, envíos auxiliares, control de panorámica
Mantenimiento y limpieza	Limpie con un paño suave, evite productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio postventa de Peavey
Seguridad	Utilizar en un entorno seco, evitar sobrecargas eléctricas
Información general	Ideal para conciertos, eventos y estudios de grabación

Preguntas frecuentes - PV 8 PEAVEY

¿Cómo puedo resolver un problema de ruido de fondo en el PEAVEY PV 8?

Verifique los cables y las conexiones para asegurarse de que estén bien conectados. Evite pasar los cables de audio cerca de fuentes de electricidad. Ajuste los niveles de ganancia y volumen para reducir el ruido.

¿Qué hacer si el sonido no sale de los altavoces?

Asegúrese de que el dispositivo esté correctamente alimentado y que el volumen esté ajustado a un nivel audible. Verifique las conexiones de los altavoces y pruebe con otra fuente de audio.

¿Cómo puedo ajustar el ecualizador para mejorar la calidad del sonido?

Comience ajustando las frecuencias básicas (graves, medios y agudos) según el tipo de música. Escuche atentamente y modifique los ajustes hasta obtener el sonido deseado.

¿Por qué no funciona el micrófono con el PEAVEY PV 8?

Verifique que el micrófono esté alimentado si es un modelo de condensador. Pruebe el micrófono en otro dispositivo para asegurarse de que funcione correctamente. Asegúrese de que se haya seleccionado el canal correcto en la mesa de mezclas.

¿Cómo restablecer el PEAVEY PV 8 a los ajustes de fábrica?

Desconecte el dispositivo, luego mantenga presionado el botón de ajuste de volumen principal mientras lo vuelve a conectar. Suelte el botón después de unos segundos para restaurar los ajustes de fábrica.

¿Cuáles son las especificaciones de alimentación del PEAVEY PV 8?

El PEAVEY PV 8 funciona con una alimentación de red estándar de 230 V. Asegúrese de utilizar el adaptador correcto si se encuentra en una región con otra tensión.

¿Cómo conectar dispositivos externos al PEAVEY PV 8?

Utilice las entradas RCA o Jack disponibles en la parte posterior del dispositivo para conectar reproductores de audio externos. Asegúrese de que los niveles de volumen sean apropiados para evitar distorsiones.

¿Qué hacer si el PEAVEY PV 8 se calienta durante el uso?

Asegúrese de que el dispositivo esté colocado en un lugar bien ventilado. Evite bloquear las salidas de refrigeración. Si el sobrecalentamiento persiste, apague el dispositivo y contacte al servicio al cliente.

MANUAL DE USUARIO PV 8 PEAVEY

Este símbolo tiene el propósito, de alertar al usuario de la presencia de “(voltaje) peligroso” sin aislamiento dentro de la caja del producto y que puede tener una magnitud suficiente como para constituir riesgo de descarga eléctrica.

Este símbolo tiene el propósito de alertar al usuario de la presencia de instruccones importantes sobre la operación y mantenimiento en la información que viene con el producto.

PRECAUCION: Riesgo de descarga eléctrica iNO ABRIR!

PRECAUCION: Para disminuir el riesgo de descarga eléctrica, no abra la cubierta. No hay piezas útiles dentro. Deje todo mantenimiento en manos del personal técnico cualificado.

ADVERTENCIA: Para evitar descargas eléctricas o peligro de incendio, no deje expuesto a la lluvia o humedad este aparato Antes de usar este aparato, lea más advertencias en la guía de operación.

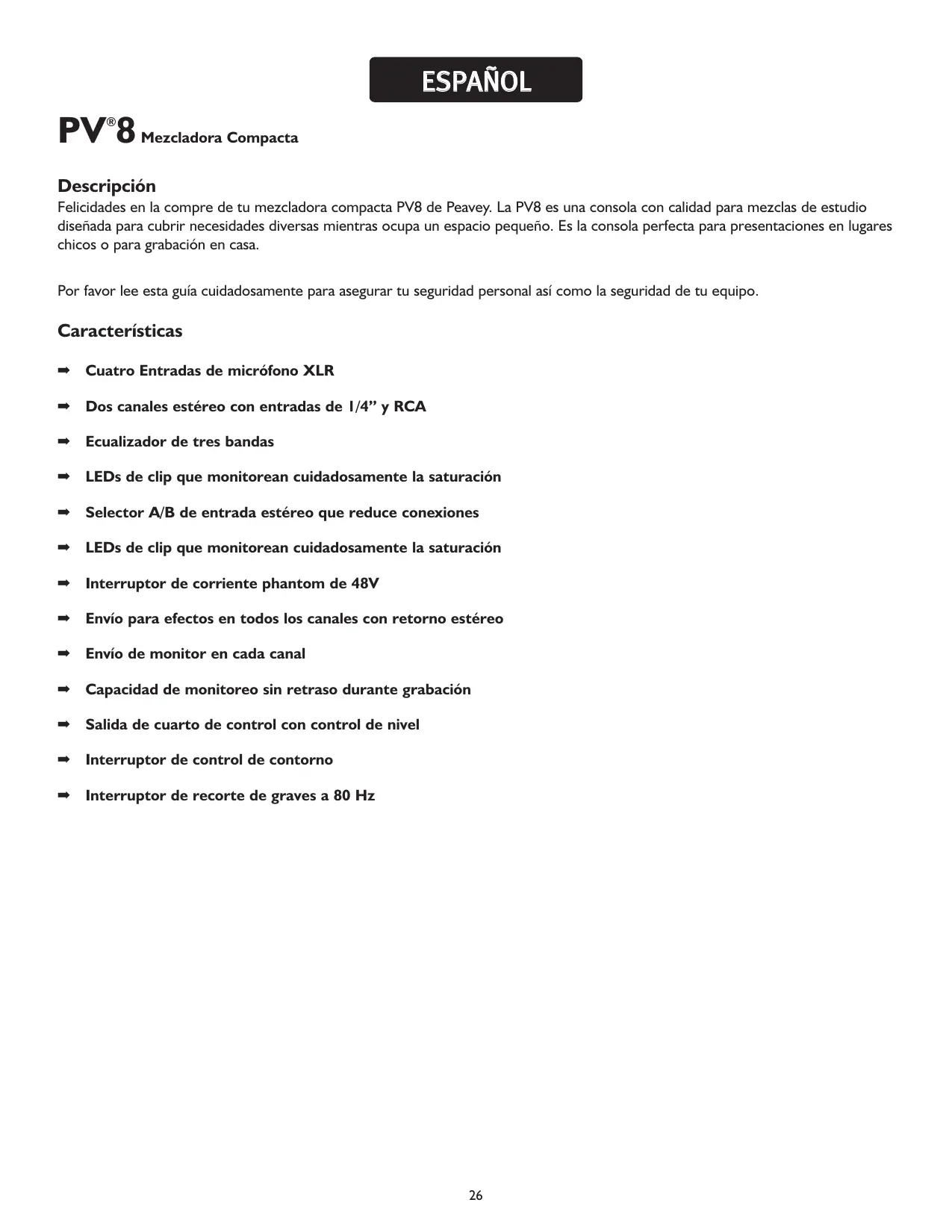

Felicidades en la compre de tu mezcladora compacta PV8 de Peavey. La PV8 es una consola con calidad para mezclas de estudio diseñada para cubrir necesidades diversas mientras ocupa un espacio pequeño. Es la consola perfecta para presentaciones en lugares chicos o para grabación en casa.

Por favor lee esta guía cuidadosamente para asegurar tu seguridad personal así como la seguridad de tu equipo.

Características

→ Cuatro Entradas de micrófono XLR
→ Dos canales estéreo con entradas de I/4" y RCA
→ Ecualizador de tres bandas
→ LEDs de clip que monitorean cuidadosamente la saturación
→ Selector A/B de entrada estéreo que reduce conexiones
→ LEDs de clip que monitorean cuidadosamente la saturación
→ Interruptor de corriente phantom de 48V
→ Envío para efectos en todos los canales con retorno estéreo
→ Envío de monitor en cada canal
→ Capacidad de monitoreo sin retraso durante grabación
→ Salida de cuarto de control con control de nivel
→ Interruptor de control de contorno
→ Interruptor de recorte de graves a 80 Hz

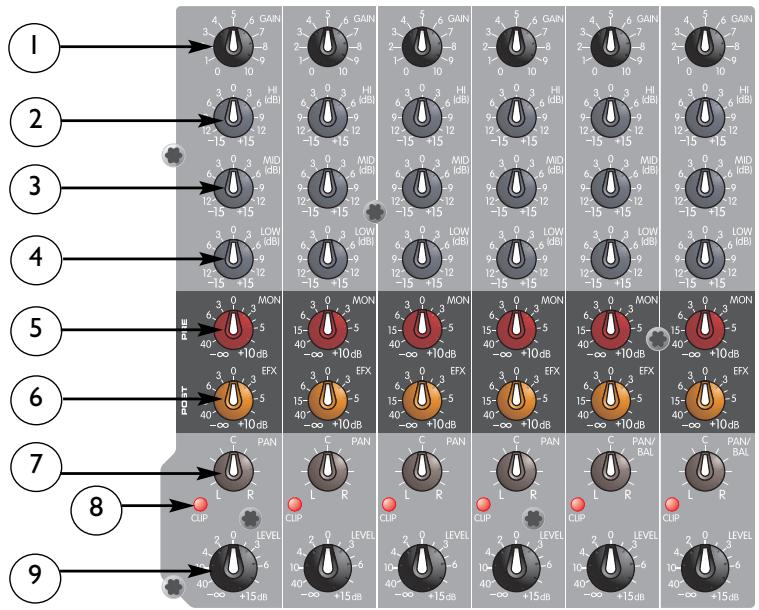

Ganancia (I)

Este control establece el nivel nominal de operación del canal. La ganancia de entrada puede ser ajustada en un rango amplio para compensar voces muy suaves o baterías muy fuertes. Para maximizar la razón señal-ruido, la ganancia debe ser ajustada al nivel apropiado con el control de nivel (9) ajustado a 0. Si el LED de saturación se

enciende y permanece encendido, trata de reducir el la ganancia.

EQ Agudo (2)

Un control de tono activo (tipo shelving ±15 dB) que varía el nivel en el rango de frecuencias agudas.

EQ Medio (3)

Un control de tono activo (tipo reduce picos ±15 dB) que varía el nivel en el rango de frecuencias medias.

EQ Grave (4)

Un control de tono activo (tipo shelving ±15 dB) que varía el nivel en el rango de frecuencias graves.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180

Precaución: El incremento excesivo de frecuencias graves genera mayor consumo energético e incrementa las posibilidades de daños en los parlantes.

Envío de Monitor (5)

Este control ajusta el nivel de la señal del canal que se envía a la mezcla de monitores. La señal de envío de efectos sale antes del control de nivel, pero después del ecualizador.

Envío de Efectos (6)

Este control ajusta el nivel de la señal del canal que se envía a la mezcla de efectos. La señal de envío de efectos sale después del control de nivel (9), por lo que los ajustes que se hagan al nivel afectarán también el nivel del envío.

Pan (7)

Esta perilla controla la posición de la señal en el campo estéreo. Cuando es rotada completamente en contra de las manecillas del reloj la señal estará presente sólo en el canal izquierdo, cuando es rotada completamente en dirección de las manecillas del reloj la señal estará presente sólo en el canal derecho. En los canales estéreo 5/6 y 7/8, este control funciona como un control de balance para ajustar el nivel relativo de las señales izquierda y derecha.

LED de saturación (8)

Esta luz normalmente indica que el nivel del canal está cerca de la saturación. Los circuitos de este indicador monitorean la señal en varios puntos en el canal para asegurar la identificación de cualquier punto de saturación. Se ilumina a + 19 dBu e indica que la ganancia o los incrementos del ecualizador deben ser reducidos. Al encenderse quedan aproximadamente 3 dB de umbral.

Nivel (9)

Este es el control de nivel de salida del canal. La posición óptima es la posición 0 (ganancia unitaria).

LED de Corriente Phantom (10)

Este LED se enciende para indicar que el Interruptor de Corriente Phantom (II) está activado.

Interruptor de Corriente Phantom (II)

Aplica una corriente de +48 VDC a las entradas XLR para alimentar micrófonos que requieran corriente phantom.

Si se usa la corriente phantom, no se deben conectar micrófonos dinámicos no balanceados u otros aparatos a las entradas XLR que no puedan trabajar con este voltaje. El LED de Corriente Phantom (10) indica cuando la corriente phantom está encendida.

Retorno de Efectos (12)

El Control de nivel de retorno de efectos ajusta el nivel enviado a la salida principal Izquierda/Derecha de las entradas de retorno (30).

Cinta a Cuarto de Control/Auriculares (13)

Oprimir este interruptor añade el retorno de la cinta a las salidas del cuarto de control (32) y de auriculares (20) para monitoreo sin retraso.

10 11 12 13 14 15 16 17 18 19 V 20 21 22 23 M BTE

Cinta a Mezcla (14)

Oprimir este control manda la señal de las entradas de cinta (38) a las salidas principales (31).

LED de Corriente (15)

Este LED indica que la unidad cuenta con corriente CA, que el interruptor de corriente está en la posición de encendido y que la unidad funciona apropiadamente.

Control Maestro de Envío de Monitores (16)

Este es el control maestro de salida para la mezcla de monitores. El nivel de salida enviado al conectador de salida de monitores (33) es controlado por los controles de nivel de envío de monitor en los canales (5) y por este control maestro.

Control Maestro de Envío de Efectos(17)

Este es el control maestro de salida para la mezcla de efectos. El nivel de salida enviado al conectador de salida de efectos es controlado por los controles de nivel de los canales (9), los controles de nivel de envío de efecto en los canales (6) y por este control maestro.

Interruptor de Contorno (18)

Activar este interruptor enriquece la señal añadiendo frecuencias graves y agudas. Esto es particularmente efectivo en volúmenes bajos o en reproducción de cintas o CDs.

Recorte de Graves de 80 Hz (19)

El filtro de recorte de graves cuenta con una frecuencia base de 80 Hz. Cuando es activado, puede incrementar la claridad quitando frecuencias graves que pueden hacer que la mezcla suene sucia o lodosa. Esta característica es particularmente benéfica cuando se usa afuera en un día con viento o en un escenario muy ruidoso. Este tipo de ruidos ambientales pueden robarle poder a tu sistema se sonido. Este interruptor quita estas frecuencias del sistema y regresa el poder a donde es necesario.

Salida de Auriculares (20)

La Salida de Auriculares es un conectador de 1/4" TRS (Punta = izquierda, anillo = derecha, manga = tierra). La señal enviada a esta salida normalmente es la mezcla Izq./Der. Cuanto el interruptor de Cinta a Cuarto de Control es activado, la señal de entrada de cinta es añadida a la mezcla Izq/Der y puede ser monitoreada en los auriculares.

Nivel de Auriculares (21)

Esta perilla ajusta el nivel de salida para los auriculares y el cuarto de control. Para evitar dañar los oídos, asegúrate que la perilla esté rotada completamente en contra de la dirección de las manecillas el reloj antes de usar los auriculares. Lentamente rota la perilla en dirección de las manecillas del reloj hasta encontrar un nivel cómodo para escuchar. Normalmente, la señal en los auriculares es la señal L/R (Izq./der.). Si está activado el selector Cinta a Cuarto de Control (13), la señal de la cinta también se escuchará.

Medidores de LED (22)

Dos medidores LED de cuatro segmentos se incluyen para monitorear los niveles de salida principal Izquierda/Derecha. Estos medidores tienen un rango de -20 dB a + 19 dB. Cuando el medidor marca 0 dB corresponderá a + 4 dBu en las salidas.

Fader de Nivel Maestro(23)

El Fader de Nivel Maestro controla el nivel que se envía a las salidas Izquierda/Derecha. Se obtienen mejores resultados cuando este control está cerca de la posición 0.

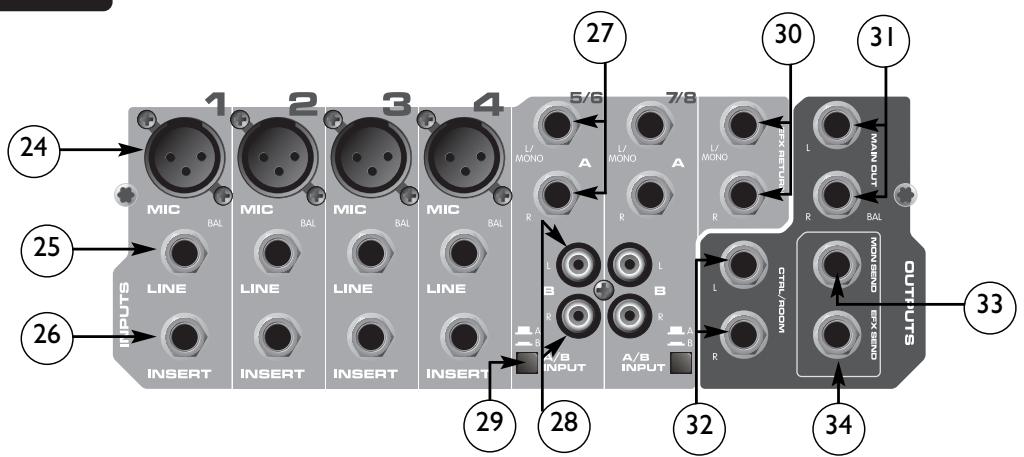

PANEL TRASERO

24 25 26 INPUTS INSERT 1 MIC BAL 2 MIC BAL 3 MIC BAL 4 LINE INSERT LINE INSERT LINE INSERT 29 A/B INPUT 28 A/B INPUT 5/5 A L/MONO R L/MONO R L/MONO A/B R 7/8 30 FX RETURN L R BAL 31 32 33 OUTRUTS MADN/END BRY BIND CTRL ROOM 34

Entradas XLR de Micro (24)

Estas entradas balanceadas han sido optimizadas para micrófonos u otras fuentes de baja impedancia. La aguja 2 es la entrada positiva. Dado el amplio rango de ajuste en la ganancia, se puede trabajar con niveles de señal de hasta +14 dBu.

Entradas de Línea de 1/4" (25)

Entradas de 1/4" balanceadas (TRS) con impedancia de entrada de 10 Ohmios. La punta es la entrada positiva y debe ser usada para entradas no balanceadas, Tiene 20 dB menos de ganancia que la entrada XLR y no cuenta con corriente phantom. Las entradas de micro y de línea no deben ser usadas simultáneamente.

Punto de Inserción (26)

Este conectador de 1/4" TRS permite la inserción de procesadores de señal externos a la ruta de la señal en el canal. Punta = Envío, Anillo = Retorno, Manga = Tierra.

Entradas Estéreo (1/4") (27)

Estas entradas de ?” no balanceadas funcionan como entradas de línea estéreo usando ambos conectadores o como entrada mono si la conexión se hace en la entrada izquierda solamente. El selector de entrada A/B debe estar en la posición “A” para que estos conectadores estén activos.

Entradas RCA (28)

Estas entradas RCA funcionan como entradas estéreo. El selector de entrada A/B debe estar en la posición “B” para que estos conectadores estén activos.

Selector A/B (29)

El selector de entrada A/B incrementa la capacidad de la mezcladora PV ^® 8 permitiendo que se conecten dos entradas estéreo a cada entrada estéreo. En lugar de reconectar, el selector selecciona la entrada que está activa..

Retorno de Efectos (30)

Las entradas de Retorno de Efectos (Izquierda/Mono, Derecha) cuentan con dos conectadores de 1/4" TS. Estas entradas pueden ser usadas con cables balanceados de Punta, Maga y Anillo (TRS) o de Punta y Manga (TS) no balanceados. La mezcla de retorno de efecto es controlada por el Retorno de Efectos (12).

Salida Izquierda/Derecha (31)

Las salidas izquierda y derecha cuentan con dos conectadores de 1/4" TRS balanceados. Estas salidas pueden ser usadas con conectadores de punta, anillo y manga (TRS) balanceados o punta, manga (TS) no balanceados.

Salidas para el Cuarto de Control (32)

Las salidas para el cuarto de control cuentan con dos conectadores de 1/4" TRS balanceados. Estas salidas pueden ser usadas con cables balanceados de Punta, Maga y Anillo (TRS) o de Punta y Manga (TS) no balanceados. El nivel de Salida del Cuarto de Control se ajusta con el Control de Nivel de Auriculares (21).

Envío de Monitor (33)

El Envío de Monitor cuenta con un conectador de 1/4" TRS balanceado. Esta salida puede ser usadas con cables balanceados de Punta, Maga y Anillo (TRS) o de Punta y Manga (TS) no balanceados. La mezcla de monitor es determinada por la cantidad de señal que es enviada al bus de monitor (MON) en cada canal y por el control maestro de Monitor.

Envío de Efectos (34)

El Envío de Efectos cuenta con un conectador de 1/4" TRS balanceado. Esta salida puede ser usadas con cables balanceados de Punta, Maga y Anillo (TRS) o de Punta y Manga (TS) no balanceados. La mezcla de efectos es determinada por la cantidad de señal que es enviada al bus de efecto en cada canal y por el control maestro de Efecto (EFX).

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK. THIS APPARATUS SHOULD NOT BE EXPOSED TO RAIN OR MOISTURE AND OBJECTS FILLED WITH LIQUIDS. SUCH AS VASES SHOULD NOT BE PLACED ON THIS APPARATUS. AVIS: DANS LE BUT DE REDURE LES RISQUES D'ENCIDIE OU DE-DECHARGE ELECTRIVILE. CET APPAREL NE DOT HAS ETRE EXPOSE A LA PULE OU A L'HYMIDITE ET AUCUN OBJET REMPLU DE LIQUIDE, TEL QU'UN VASE, NE DOT ETRE POSE SUR CELU-CL. 16V'v 1.AMP POWER OFF peavey.com A PRODUCT OF PEAVEY ELECTRONICS CORP. DESIGNED IN USA MADE IN CHINA 35 36 37 38 INPUT 1 - GROUND 2 - POSITIVE 3 - NEGATIVE BALANCED T(POS) R(NEG) S(GND) UNBALANCED T(POS) S(GND) TRS INSERT SLEEVE TIP RING TIP = SND RING = RET SLEEVE = GND TAPE OUT IN R L R L

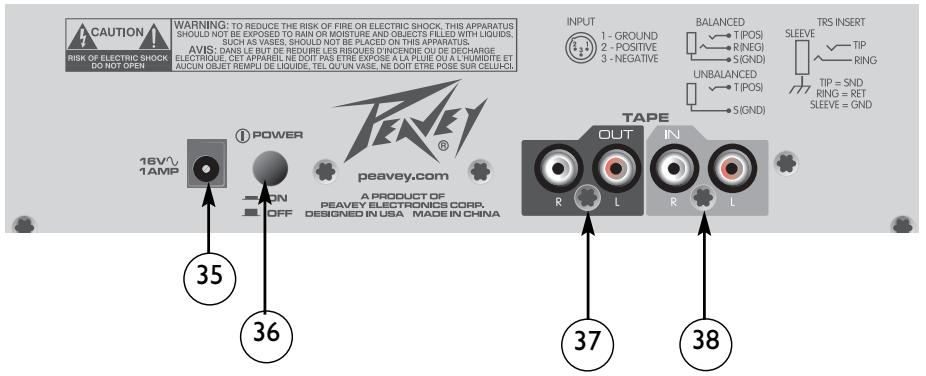

Entrada de Convertidor de Corriente (35)

Usa esta entrada para conectar la fuente de poder incluida. Asegúrate que la fuente de poder está conectada a la PV®8 antes de conectarla a la fuente de corriente. Usa solamente un adaptador 16 VAC A.

Nota: SI es necesario reemplazar la pieza, hazlo solamente con la pieza Peavey numero 70902571 para unidades domesticas y 70902572 para exportación.

Interruptor de Corriente (36)

Oprimir este interruptor aplica corriente a la unidad.

Entrada/Salida de Cinta (38 & 37)

Los conectadores de entrada han sido diseñados para trabajar con reproductores de cintas, CDs o tarjetas de sonido de computadoras. El nivel de salida es +4 dBu para conexión a una grabadora o entrada de tarjeta de computadora. Las entradas de cinta pueden ser usadas como una entrada estéreo adicional activando el Interruptor Cinta a Mezcla (14). La entrada de cinta también puede ser usada para monitorear la salida de la grabadora o tarjeta de computadora sin correr el riesgo de retroalimentar.
