MANUAL DE USUARIO PV 6 PEAVEY

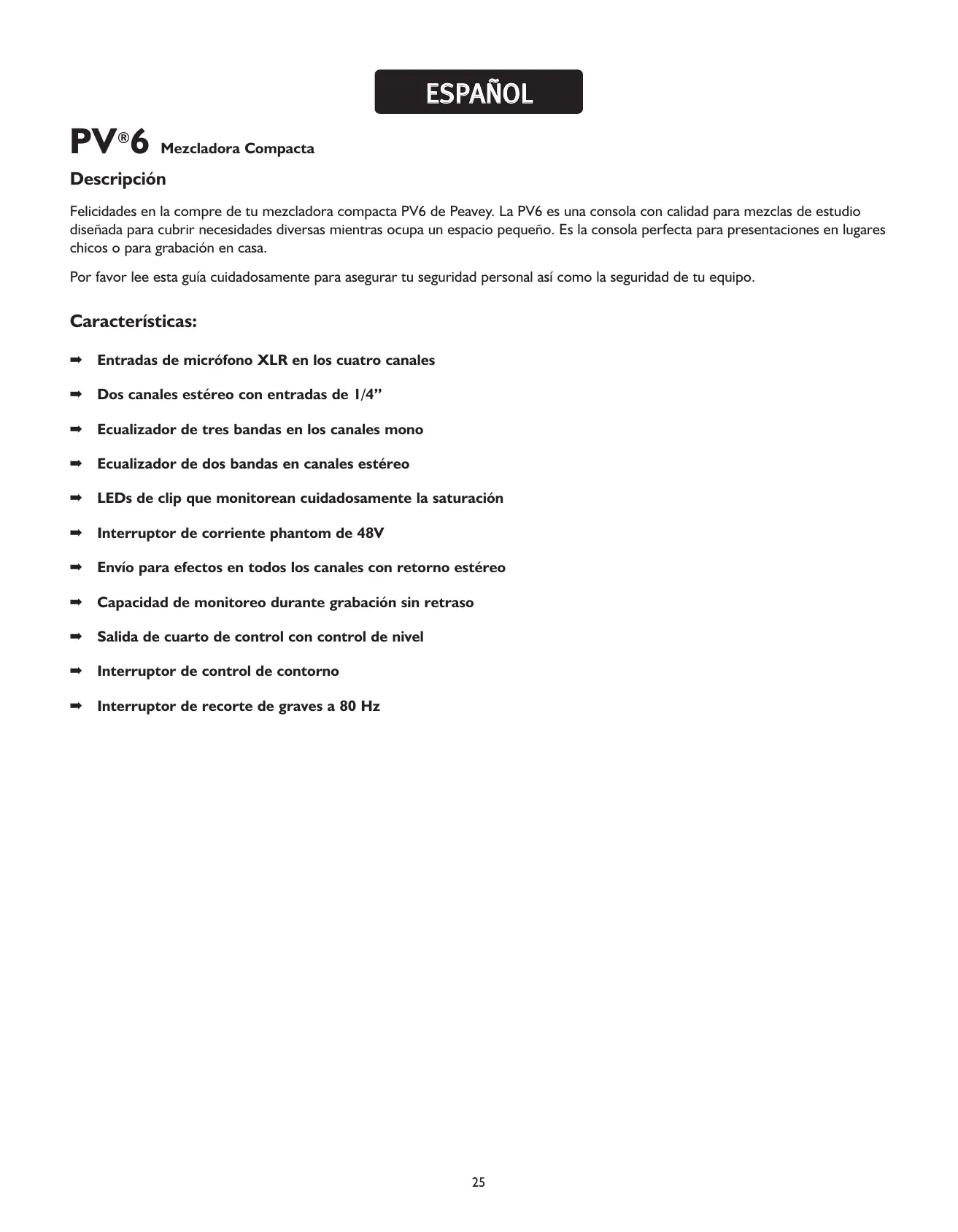

ESPAÑOL PV®6 Mezcladora Compacta Descripción Felicidades en la compre de tu mezcladora compacta PV6 de Peavey. La PV6 es una consola con calidad para mezclas de estudio diseñada para cubrir necesidades diversas mientras ocupa un espacio pequeño. Es la consola perfecta para presentaciones en lugares chicos o para grabación en casa. Por favor lee esta guía cuidadosamente para asegurar tu seguridad personal así como la seguridad de tu equipo. Características: ➡ Entradas de micrófono XLR en los cuatro canales ➡ Dos canales estéreo con entradas de 1/4” ➡ Ecualizador de tres bandas en los canales mono ➡ Ecualizador de dos bandas en canales estéreo ➡ LEDs de clip que monitorean cuidadosamente la saturación ➡ Interruptor de corriente phantom de 48V ➡ Envío para efectos en todos los canales con retorno estéreo ➡ Capacidad de monitoreo durante grabación sin retraso ➡ Salida de cuarto de control con control de nivel ➡ Interruptor de control de contorno ➡ Interruptor de recorte de graves a 80 Hz

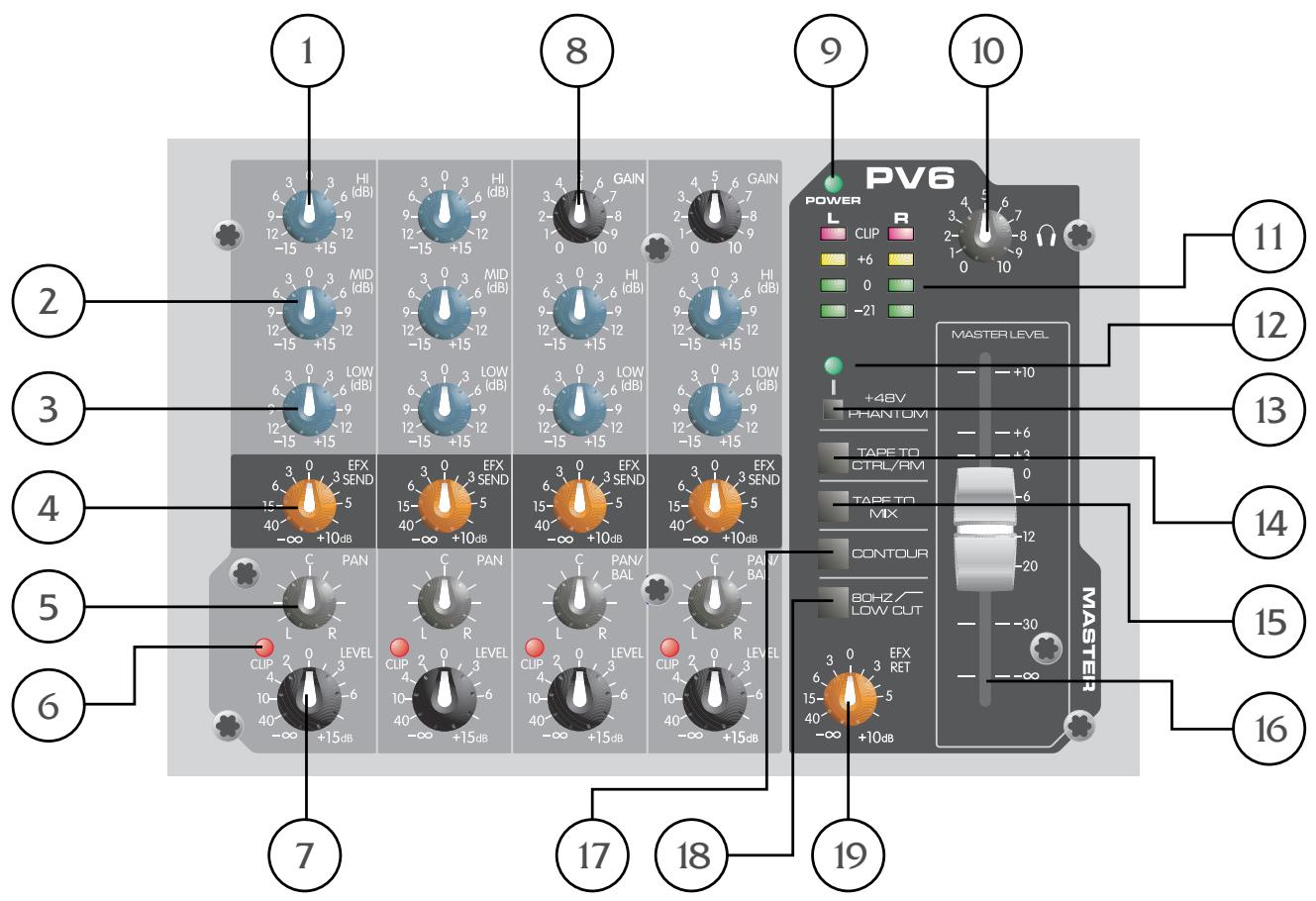

EQ Agudo (1) Un control de tono activo (tipo shelving ±15 dB) que varía el nivel en el rango de frecuencias agudas. EQ Medio (2) Un control de tono activo (tipo shelving ±15 dB) que varía el nivel en el rango de frecuencias medias. EQ Grave (3) Un control de tono activo (tipo shelving ±15 dB) que varía el nivel en el rango de frecuencias graves. Precaución: El incremento excesivo de frecuencias graves genera mayor consumo energético e incrementa las posibilidades de daños en los parlantes.Attention: Un niveau excessif de basses fréquences augmente considérablement les consommations en puissance et peut endommager vos hauts-parleurs. Envío de Efectos (4) Este control ajusta el nivel de la señal del canal que se envía a la mezcla de efectos. La señal de envío de efectos sale después del control de nivel (7), por lo que los ajustes que se hagan al nivel afectarán también el nivel del envío. Pan (5) Esta perilla controla la posición de la señal en el campo estéreo. Cuando es rotada completamente en contra de las manecillas del reloj la señal estará presente sólo en el canal izquierdo, cuando es rotada completamente en dirección de las manecillas del reloj la señal estará presente sólo en el canal derecho. LED de saturación (6) Esta luz normalmente indica que el nivel del canal está cerca de la saturación. Los circuitos de este indicador monitorean la señal en varios puntos en el canal para asegurar la identificación de cualquier punto de saturación. Se ilumina a + 19 dBu e indica que la ganancia o los incrementos del ecualizador deben ser reducidos. Al encenderse quedan aproximadamente 3 dB de umbral.

Nivel (7) Este es el control de nivel de salida del canal. La posición óptima es la posición 0 (ganancia unitaria). Ganancia (8) Este control establece el nivel nominal de operación del canal. La ganancia de entrada puede ser ajustada en un rango amplio para compensar voces muy suaves o baterías muy fuertes. Para maximizar la razón señal-ruido, la ganancia debe ser ajustada al nivel apropiado con el control de nivel (7) ajustado a 0. Si el LED de saturación se enciende y permanece encendido, trata de reducir el la ganancia. LED de Corriente (9) Este LED indica que la unidad cuenta con corriente CA, que el interruptor de corriente está en la posición de encendido y que la unidad funciona apropiadamente. Nivel de Auriculares (10) Esta perilla ajusta el nivel de salida para los auriculares y el cuarto de control. Para evitar dañar los oídos, asegúrate que la perilla esté rotada completamente en contra de la dirección de las manecillas el reloj antes de usar los auriculares. Lentamente rota la perilla en dirección de las manecillas del reloj hasta encontrar un nivel cómodo para escuchar. Normalmente, la señal en los auriculares es la señal L/R (Izq./der.). Si está activado el selector Cinta a Cuarto de Control (14), la señal de la cinta también se escuchará. Medidores de LED (11) Dos medidores LED de cuatro segmentos se incluyen para monitorear los niveles de salida principal Izquierda/Derecha. Estos medidores tienen un rango de – 21 dB a + 19 dB. Cuando el medidor marca 0 dB corresponderá a + 4 dBu en las salidas. LED de Corriente Phantom (12) Este LED se enciende para indicar que el Interruptor de Corriente Phantom (13) está activado. Interruptor de Corriente Phantom (13) Aplica una corriente de +48 VDC a las entradas XLR para alimentar micrófonos que requieran corriente phantom. Si se usa la corriente phantom, no se deben conectar micrófonos dinámicos no balanceados u otros aparatos a las entradas XLR que no puedan trabajar con este voltaje. El LED de Corriente Phantom (12) indica cuando la corriente phantom está encendida. Cinta a Cuarto de Control (14) Oprimir este interruptor añade el retorno de la cinta a las salidas del cuarto de control y de auriculares (24) para monitoreo sin retraso. Cinta a Mezcla (15) Este control manda la señal de las entradas de cinta a las salidas principales (27). Fader de Nivel Maestro (16) El Fader Maestro controla el nivel enviado a las salidas principales Izquierda y Derecha. Los mejores resultados se obtienen cuando este control está cerca de la posición 0. Interruptor de Contorno (17) Activar este interruptor enriquece la señal añadiendo frecuencias graves y agudas. Esto es particularmente efectivo en volúmenes bajos o en reproducción de cintas o CDs. Recorte de Graves de 80 Hz (18) El filtro de recorte de graves cuenta con una frecuencia base de 80 Hz. Cuando es activado, puede incrementar la claridad quitando frecuencias graves que pueden hacer que la mezcla suene sucia o lodosa. Esta característica es particularmente benéfica cuando se usa afuera en un día con viento o en un escenario muy ruidoso. Este tipo de ruidos ambientales pueden robarle poder a tu sistema se sonido. Este interruptor quita estas frecuencias del sistema y regresa el poder a donde es necesario.

Retorno de Efectos (19) El Control de nivel de retorno de efectos ajusta el nivel enviado a la salida principal Izquierda/Derecha de las entradas de retorno. PANEL TRASERO

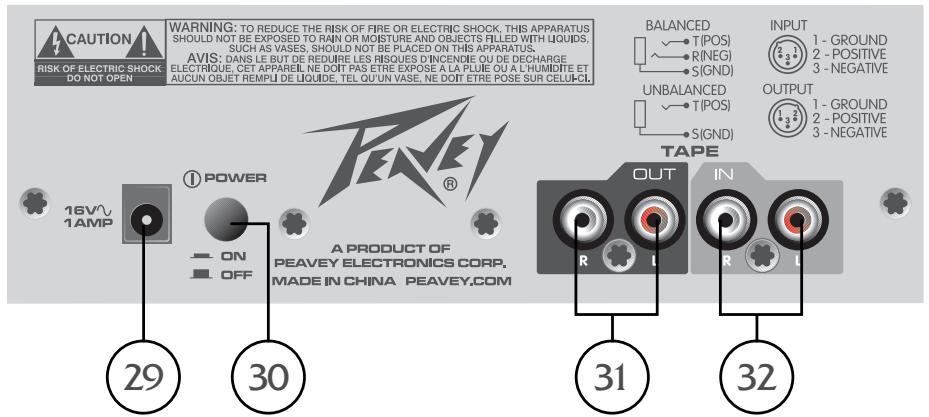

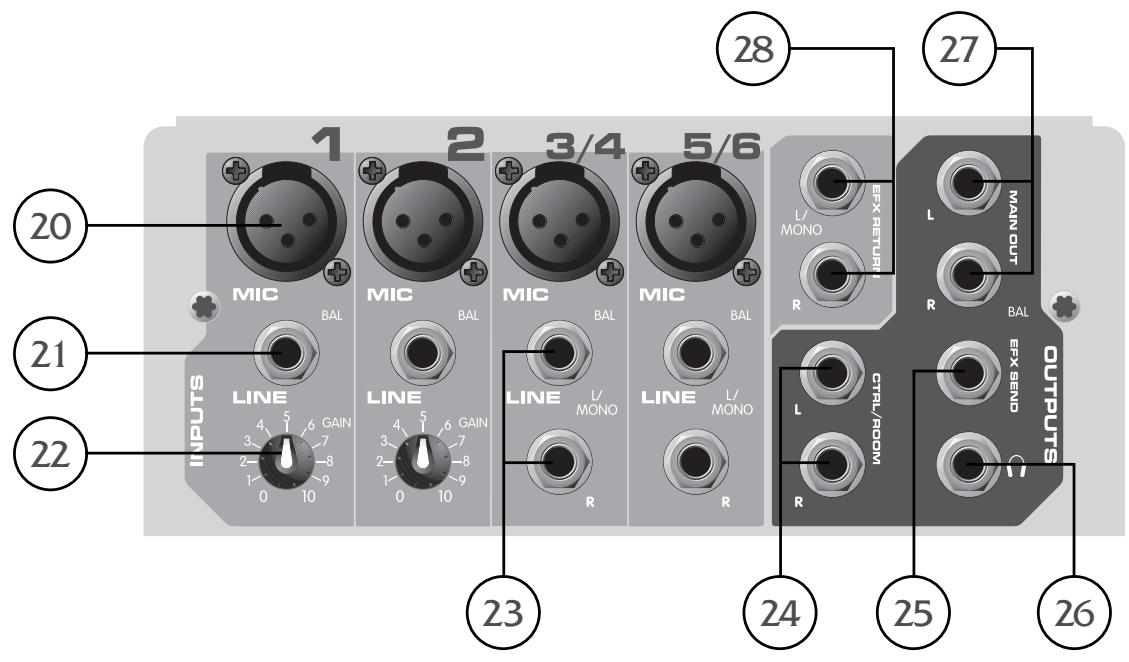

Entradas XLR de Micro (20) Estas entradas balanceadas han sido optimizadas para micrófonos u otras fuentes de baja impedancia. La aguja 2 es la entrada positiva. Dado el amplio rango de ajuste en la ganancia, se puede trabajar con niveles de señal de hasta +14 dBu. Entradas de Línea de 1/4” (21) Entradas de 1/4” balanceadas (TRS) con impedancia de entrada de 10 Ohmios. La punta es la entrada positiva y debe ser usada para entradas no balanceadas, Tiene 20 dB menos de ganancia que la entrada XLR y no cuenta con corriente phantom. Las entradas de micro y de línea no deben ser usadas simultáneamente. Ganancia (Canales 1 y 2) (22) Este control establece el nivel nominal de operación del canal. La ganancia de entrada puede ser ajustada en un rango amplio para compensar voces muy suaves o baterías muy fuertes. Para maximizar la razón señal-ruido, la ganancia debe ser ajustada al nivel apropiado con el control de nivel (7) ajustado a 0. Si el LED de saturación se enciende y permanece encendido, trata de reducir el la ganancia.

Entradas Estéreo (23) Los canales 3 y 4 cuentan con entradas estéreo vía entradas de 1/4” y entrada mono vía XLR. Cuando las entradas de 1/4” se usan, la entrada XLR de micro es muteada para prevenir ruidos no deseados. Salidas para el Cuarto de Control (24) Las salidas para el cuarto de control cuentan con dos conectadores de 1/4” TRS balanceados. Estas salidas pueden ser usadas con cables balanceados de Punta, Maga y Anillo (TRS) o de Punta y Manga (TS) no balanceados. El nivel de Salida del Cuarto de Control se ajusta con el Control de Nivel de Auriculares (10). Envío de Efectos (25) El Envío de Efectos cuenta con dos conectadores de 1/4” TRS balanceados. Estas salidas pueden ser usadas con cables balanceados de Punta, Maga y Anillo (TRS) o de Punta y Manga (TS) no balanceados. La mezcla de efecto es determinada por la cantidad de señal que es enviada al bus de efecto en cada canal. Salida de Auriculares (26) La Salida de Auriculares es un conectador de 1/4” TRS (Punta = izquierda, anillo = derecha, manga = tierra). La señal enviada a esta salida normalmente es la mezcla Izq./Der. Cuanto el interruptor de Cinta a Cuarto de Control (14) es activado, la señal de entrada de cinta es añadida a la mezcla Izq/Der y puede ser monitoreada en los auriculares. Salida Izquierda/Derecha (27) Las salidas izquierda y derecha cuentan con dos conectadores de 1/4” TRS balanceados. Estas salidas pueden ser usadas con conectadores de punta, anillo y manga (TRS) balanceados o punta, manga (TS) no balanceados. Retorno de Efectos (28) Las entradas de Retorno de Efectos (Izquierda/Mono, Derecha) cuentan con dos conectadores de 1/4” TRS balanceados. Estas entradas pueden ser usadas con cables balanceados de Punta, Maga y Anillo (TRS) o de Punta y Manga (TS) no balanceados. La mezcla de retorno de efecto es controlada por el Retorno de Efectos (19). Entrada de Convertidor de Corriente (29) Usa esta entrada para conectar la fuente de poder incluida. Asegúrate que la fuente de poder está conectada a la PV®6 antes de conectarla a la fuente de corriente. Usa solamente un adaptador 16 VAC A. Interruptor de Corriente (30) Oprimir este interruptor aplica corriente a la unidad. Entrada/Salida de Cinta (32 y 31) Los conectadores de entrada han sido diseñados para trabajar con reproductores de cintas, CDs o tarjetas de sonido de computadoras. El nivel de salida es +4 dBu para conexión a una grabadora o entrada de tarjeta de computadora. Las entradas de cinta pueden ser usadas como una entrada estéreo adicional activando el Interruptor Cinta a Mezcla (15). La entrada de cinta también puede ser usada para monitorear la salida de la grabadora o tarjeta de computadora sin correr el riesgo de retroalimentar.
