MODE D'EMPLOI PV 6 PEAVEY

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n’exposez pas cet

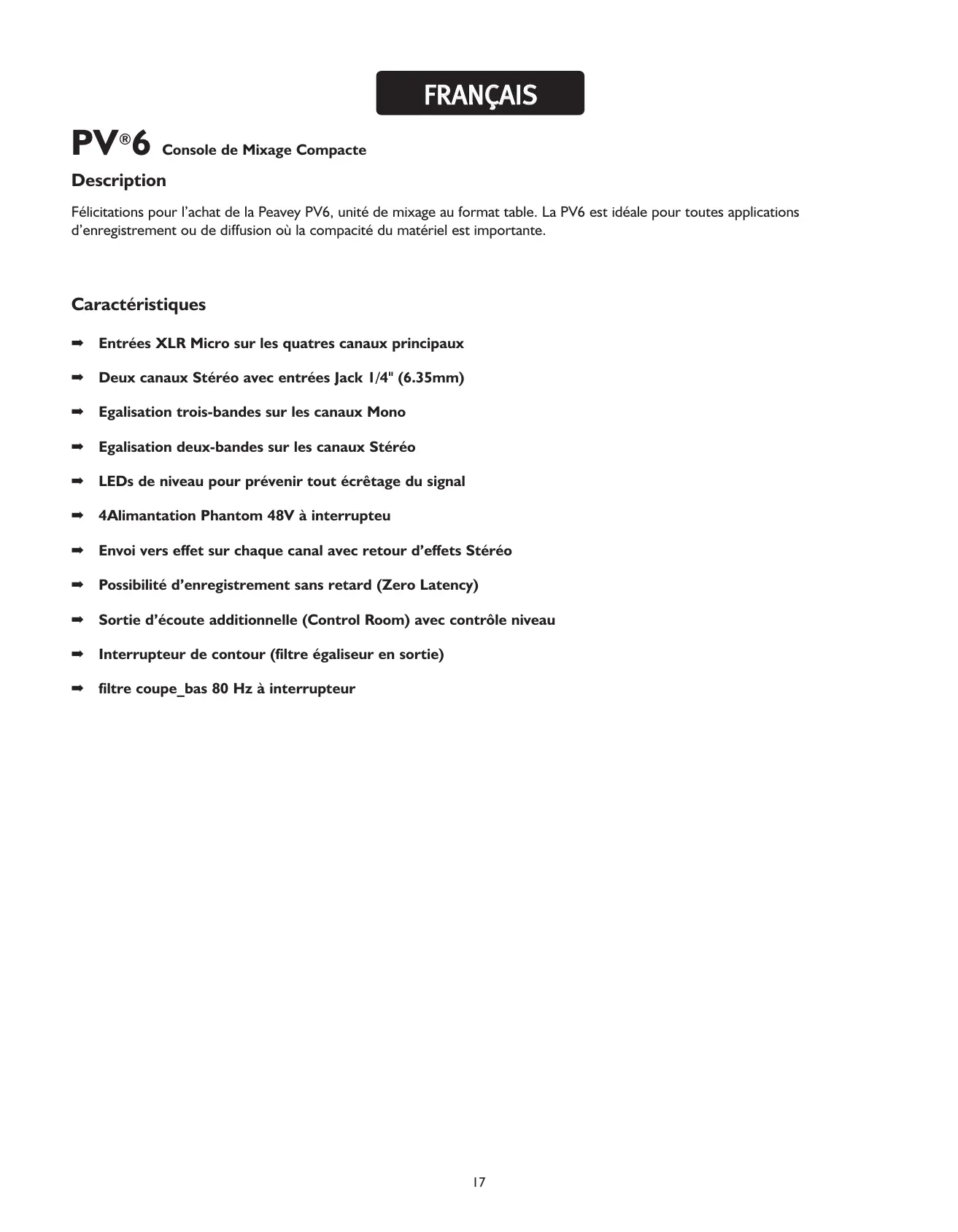

FRANÇAIS PV®6 Console de Mixage Compacte Description Félicitations pour l’achat de la Peavey PV6, unité de mixage au format table. La PV6 est idéale pour toutes applications d’enregistrement ou de diffusion où la compacité du matériel est importante. Caractéristiques ➡ Entrées XLR Micro sur les quatres canaux principaux ➡ Deux canaux Stéréo avec entrées Jack 1/4" (6.35mm) ➡ Egalisation trois-bandes sur les canaux Mono ➡ Egalisation deux-bandes sur les canaux Stéréo ➡ LEDs de niveau pour prévenir tout écrêtage du signal ➡ 4Alimantation Phantom 48V à interrupteu ➡ Envoi vers effet sur chaque canal avec retour d’effets Stéréo ➡ Possibilité d’enregistrement sans retard (Zero Latency) ➡ Sortie d’écoute additionnelle (Control Room) avec contrôle niveau ➡ Interrupteur de contour (filtre égaliseur en sortie) ➡ filtre coupe_bas 80 Hz à interrupteur

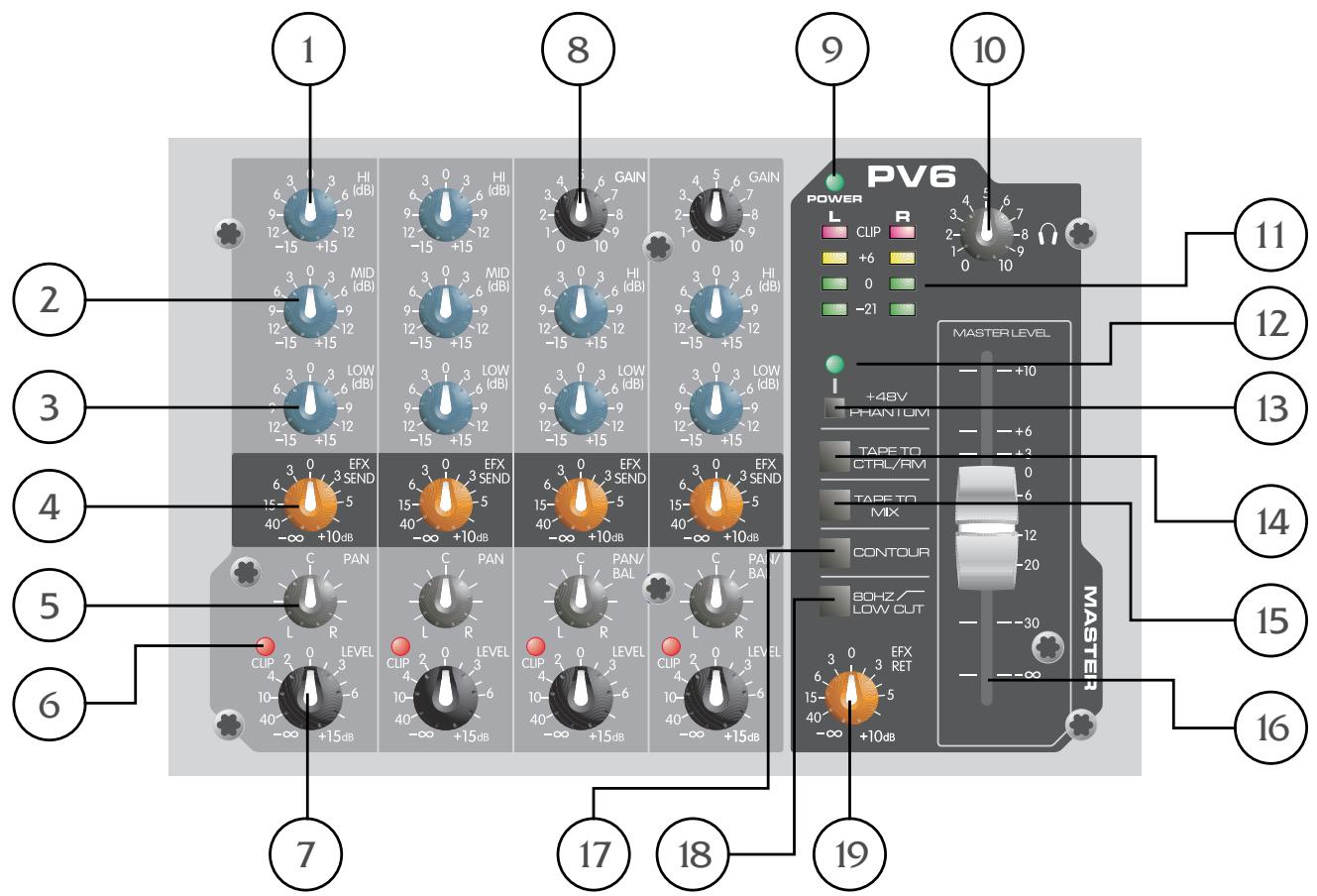

Hi EQ (1) Réglage de tonalité actif de type escalier permettant de modifier les niveaux des hautes fréquences de +/-15 dB. Mid EQ (2) Réglage de tonalité actif de type escalier permettant de modifier les niveaux des fréquences médium de +/-15 dB. Low EQ (3) Réglage de tonalité actif de type escalier permettant de modifier les niveaux des basses fréquences de +/-15 dB. Attention: Un niveau excessif de basses fréquences augmente considérablement les consommations en puissance et peut endommager vos hauts-parleurs. EFX Send (4) Ce contrôle vous permet d’ajuster le niveau du signal envoyé au bus d’effet. Le niveau de ce signal est également affecté par le contrôle de niveau du canal (7). Pan (5) Détermine la position du canal dans l’image stéréo. En augmentant ce contrôle, vers la gauche(sens contre-horaire), le signal diminuera dans le champ droit tout en augmentant dans le champ gauche et vice-versa. Clip LED (6) (Leds d’indication de seuil d’écrètage) Ces Leds vous indiquent lorsque le niveau du signal est proche de la sensibilité maximale. Le circuit de détection analyse le signal à toutes les étapes du routage de clui-ci et la LED s’illuminera pour indiquer un niveau de +19dBu, prévenant que les contrôles de gain ou d’égalisation doivent être atténués. Ce seuil est environ 3dB avant écrètage.

Level (7) Ce contrôle vous permet d’ajuster le niveau du signal de sortie. Le niveau d’utilisation commun (gain unitaire) est en position 0. Gain (8) Ce contrôle vous permet d’ajuster la sensibilité d’entrée du canal correspondant, celui-ci pouvant s’accommoder de la plupart des types de signaux. Pour maximiser la qualité du signal, le niveau de celui-ci dans le canal doit être fait avec le niveau de sortie ajusté à 0. Si la Led d’écrètage s’illumine de facon prolongée, le gain du signal doit être réduit. Power LED (9) Cette LED vous indique si votre unité est sous tension. Headphone Level (10) Ce contrôle vous permet d’ajuster le niveau du signal d’écoute (sortie casque et sortie ‘Control Room’). Assurezvous de positionner le volume au minimum lors d’une première écoute, puis d’augmenter doucement jusqu’au niveau désiré. Généralement, le signal d’écoute correspond au sorties principales; si le sélecteur ‘Tape to Control Room’(14) est engagé, le signal pré-enregistré (Tape) est ajouté au signal d’écoute. LED Meters (11)Deux rangées de 4 Leds vous pemettent de contrôler le niveau du signal présents aux sorties principales Droite/Gauche. Ils sont gradués de -21 dB à +19 dB et le 0 db de l’échelle correspond à +4 dBu aux sorties. Phantom Power LED (12) Cette LED s’illumine pour vous indiquer que l’alimentation Phantom est active. Phantom Power Switch (13) Cet interrupteur vous permet d’activer ou de désactiver l’alimentation Phantom de votre unité. Celle-ci se traduit par une tension de 48V appliquées aux entrées XLR. Si l’alimentation est active, assurez-vous de ne pas connecter aux connecteurs XLR des micros ou autres unités de signal qui ne suppoteraient pas ce voltage. La Led témoin correspondante (12) vous indique le status de l’alimentation Phantom. Tape To Control Room (14) En activant cet interrupteur vous ajoutez le signal présent aux entrées ‘Tape Return’ au signal d’écoute (Control Room) et casque. Tape to Mix (15) En activant cet interrupteur vous ajoutez le signal présent aux entrées ‘Tape Return’ au signal des sorties principales (27). Master Level Fader (16) Ces faders vous permettent d’ajuster le niveau des sorties principales Droite/Gauche. Pour maximiser la qualité du signal, le niveau de celui-ci sera ajusté à 0 (gain unitaire). Contour Switch (17) Cet interrupteur vous permet d’appliquer une égalisation pré-définie ajoutant à la fois des hautes et basses fréquences pour une accentuation du relief sonore. Ce sélecteur est particulièrement efficace pour des applications musicales à faible niveau. 80 Hz Low Cut (18) Ce filtre coupe-bas 80Hz vous permet d’éliminer les basses fréquences de votre signal pour lui ajouter de la clarté, particulièrement efficace lorsque l’amplification des basses fréquences gaspille la puissance nécessaire.

EFX/Return (19) Ce contrôle vous permet d’ajuster le niveau du signal des entrées ‘EFX Return’ dans les bus principaux Droite/Gauche.

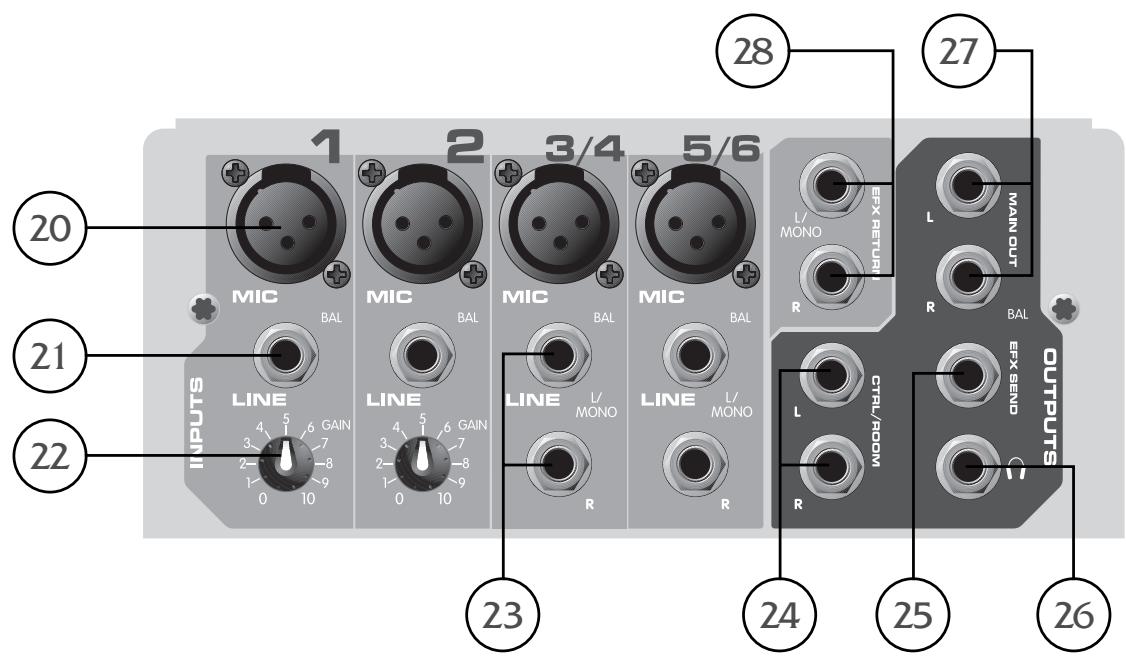

Mic (XLR) Inputs (20) Ces entrées XLR symétrisées sont optimisées pour la connexion d’un microphone où toute source basseimpédance (Pin 2 positive). De part la large plage de sensibilité d’entrée, on pourra obtenir jusqu’à +14dB d’augmentation. Line (Jack 1/4"- 6.35mm) Inputs (21) Ce Jack 1/4” (6.35mm) symétrique (TRS) possède une impédance de 10 k Ohm (pointe positive) et vous permet de connecter une source sonore asymétrique Sa sensibilité est de –20dB comparée à l’entrée XLR. Les entrées XLR(Mic) et Jack(Line) du même canal ne devraient pas être utilisées en même temps. Gain (Channels 1 & 2) (22) Ce contrôle vous permet d’ajuster la sensibilité d’entrée du canal correspondant, celui-ci pouvant s’accommoder de la plupart des types de signaux. Pour maximiser la qualité du signal, le niveau de celui-ci dans le canal doit être fait avec le niveau de sortie ajusté à 0. Si la Led d’écrètage s’illumine de facon prolongée, le gain du signal doit être réduit.

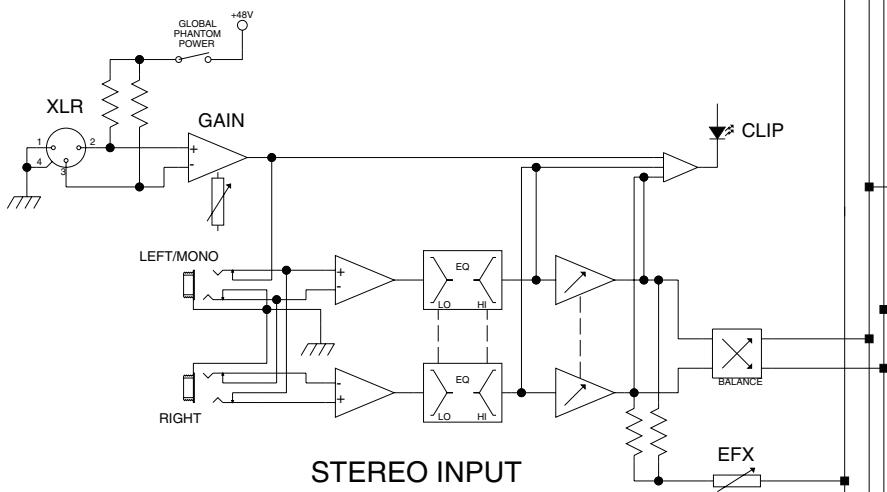

Stereo Inputs (23) Les canaux 3 et 4 possèdent des entrées Stéréo par l’intermédiaire de paires de XLR ou Jack Mono. Dans ce mode d’utilisation, les entrées micro XLR sont désactivées pour prévenir tout bruit parasite. Control Room Outputs (24) Les sorties d’écoute sont composées de deux Jack 1/4" symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs. Le niveau du signal à ces sorties peut être ajusté grace au contrôle de niveau de casque (10). EFX Send (25) La sortie du bus d’effet est un Jack 1/4" symétrique (TRS). Cette sortie vous permet d’envoyer le signal somme déterminé par les contrôles EFX de chaque canal à un processeur externe. Cette sortie peut être utilisée avec un Jacks 2 (TS) ou 3 (TRS) conducteurs. Headphone Output (26) La sortie du bus d’effet est un Jack 1/4" symétrique (TRS, pointe = gauche; anneau = droit; corps = masse). Généralement, le signal d’écoute correspond au sorties principales; si le sélecteur ‘Tape to Control Room’(14) est engagé, le signal pré-enregistré (Tape) est ajouté au signal d’écoute. Left/Right Outputs (27) Les sorties principales Droite/Gauche sont composées de deux Jack 1/4" symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs. EFX Return (28) Les entrées de retour f’effets (EFX Return) sont composées de deux Jack 1/4" symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs et leur niveau ajusté par le contrôle EFX/Return Level (19). Power Adapter Input (29) Ce connecteur vous permet de connecter votre unité à sa source d’alimentation électrique. Assurez-vous de la connexion à votre unité avant celle à la source d’alimentation électrique. N’utilisez que l’adaptateur fournit avec votre unité où un remplacement aux charactéristiques identiques 16 VAC 1 A. Power Switch (30) Cet interrupteur vous permet de mettre votre unité sous/hors tension. Tape In/Out (32 & 31) Les entrées Tape vous permettent d’envoyer un signal à votre unité depuis un lecteur K7, CD, une carte son d’ordinateur,… Elles représentent effectivement une entrée Stéréo additionnelle. En engageant l’interrupteur ‘Tape to Main Mix’ (15), ces entrées vous permettent également de contrôler le niveau du signal de sortie de votre enregistreur / carte son sans risque d’effet de boucle.

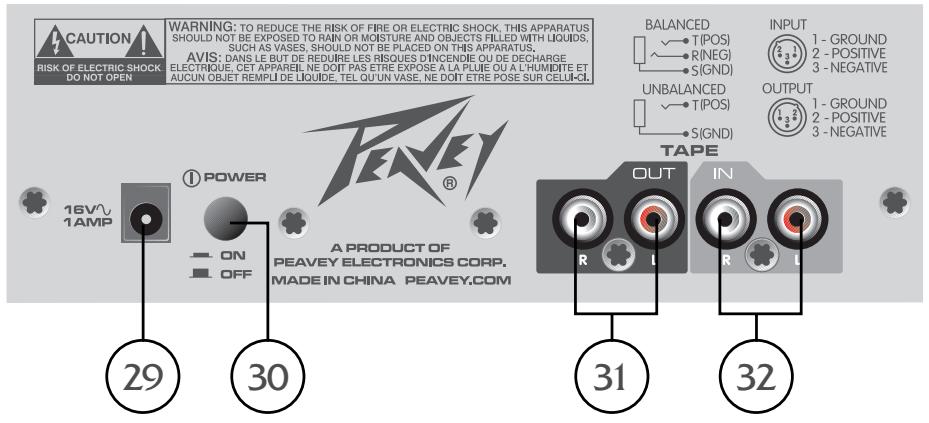

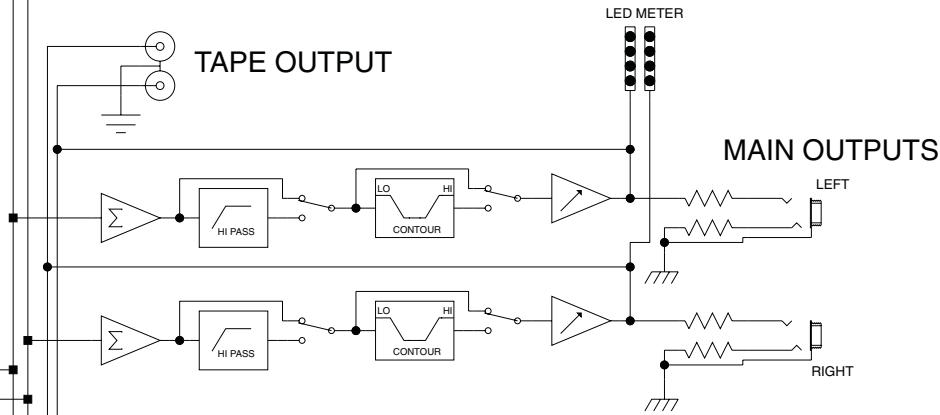

• Les niveaux sont donnés avec tous les contrôles en position 0dB (ou à mi-course pour les potentiomètres rotatifs) à l’exception du contrôle de gain mentionné. Sorties Function Impédance Z (ohms) Niveaux de Sortie Nominal Max Bal/Unbal Connecteur (Symétrique /Asymétrique) Principales Gauche/Droite

+4 dBu +22 dBu 0 dBu = 0.775 V (RMS) Gain Plage de Sensibilité d’entrée Microphone: 10 dB à 60 dB Rapport entrée Micro/Sorties Gauche/Droite: 87 dB (gain maximum) Plage de Sensibilité d’entrée Ligne: -10 dB à 40 dB Rapport entrée Ligne/Sorties Gauche/Droite: 67 dB (gain maximum) Plage de Sensibilité d’entrée Ligne Stéréo: 10 dB Rapport entrée Ligne Stéréo/Sorties Gauche/Droite: 28 dB (gain maximum) Rapport entrée Auxiliaire/Sorties Gauche/Droite: 21 dB (gain maximum)

1/4" TRS: Pointe (+); Anneau (-); Bal CorpsMasse Bal 1/4"TRS; Pointe (+)‚Corps Masse Unbal 1/4" TRS; Pointe Gauche‚ Anneau Droit‚ Corps Masse Peris RCA Unbal Réponse en Fréquences Comparaison entrée Micro/ Sorties Gauche/Droite: de 14 Hz à 25 kHz +0 dB/-1 dB Distortion d’Harmoniques <0.01% 20 Hz à 20 kHz Comparaison entrée Micro/ Sorties Gauche/Droite (10 Hz à 80 kHz BW) <0.005% Généralement mesuré Mesure de Bruits Sortie Sorties Gauche/Droite Sortie pour envoi d’effets Bruit Résiduel -98 dBu Rapport Signal/Bruit (réf. +4 dBu) 102 dB Conditions de Mesure -90 dBu 94 dB -84 dBu 90 dB -96 dBu 100 dB Tous les contrôles en position unitaire, gain de microphone au minimum Tous les contrôles au minimum -84 dBu 88 dB Tous les contrôles en position unitaire Fader principaux et gain de canaux en position minimum Fader principaux en position unitaire et gain de canaux en position minimum (Ecoute (mesure) du bruit de 22 Hz à 22 kHz BW) Bruit Equivalent en Entrée (EIN -129 dBu (150 ohms de charge) Bruit entre canaux >80 dB entre canaux d’entrée (1 kHz) >75 dB entre canaux de sorties principales (1 kHz) Rapport de Rejet (entrée Micro) 50 dB minimum (20 Hz à 20 kHz) 70 dB @ 1 kHz généralement mesuré Rangée de LED 4-unité‚ 0 dB = +4 dBu Indicateurs d’Ecrètage LED rouge s’illumine 3 dB avant seuil d’écrètage Dimensions 7.55" (19.18 cm) de large x 9.717" (24.68 cm) de profondeur x 2.7" (6.86 cm) de hauteur Poids Avec transformateur d’alimentation: 3.9 lbs (1.77 kg) Sans transformateur d’alimentation: 5.1 lbs (2.31 kg) Consommation Electrique
