PV 6 - Mischpult PEAVEY - Kostenlose Bedienungsanleitung

Produkttyp	Kompaktes Mischpult
Marke	PEAVEY
Modell	PV 6
Kanalanzahl	4 Monokanäle + 2 Stereokanäle
Mikrofoneingänge	4 symmetrische XLR-Eingänge (Kanäle 1-4)
Line-Eingänge	4 symmetrische 6,35 mm TRS-Klinkeneingänge (Kanäle 1-4)
Stereoeingänge	2 Paare 6,35 mm Klinkeneingänge (Kanäle 3-4 im Stereomodus)
Tape-Eingänge	2 RCA-Eingänge (Stereoeingänge)
Hauptausgänge	2 symmetrische 6,35 mm TRS-Klinkenausgänge (L/R)
Kopfhörerausgang	1 6,35 mm TRS-Klinkenausgang
Effekt-Send-Ausgang	1 symmetrischer 6,35 mm TRS-Klinkenausgang
Effekt-Rückweg	2 symmetrische 6,35 mm TRS-Klinkeneingänge
Equalizer	3-Band auf Monokanälen (Höhen, Mitten, Tiefen), 2-Band auf Stereokanälen
Phantomspeisung	48 V schaltbar
Hochpassfilter	80 Hz schaltbar
LED-Anzeigen	Pegel-LED (4 Segmente) und Clip-LED pro Kanal
Abmessungen (B x T x H)	19,18 x 24,68 x 6,86 cm
Gewicht	1,77 kg (mit Netzteil)
Stromversorgung	16,5 VAC 60 Hz, 8 W
Frequenzgang	14 Hz – 25 kHz (+0 dB / -1 dB)
Klirrfaktor	< 0,01 % (20 Hz – 20 kHz)
Signal-Rausch-Abstand	102 dB (Fader auf Minimum)
Reinigung	Mit einem trockenen, weichen Tuch reinigen; keine Lösungsmittel verwenden
Ersatzteile und Reparierbarkeit	Wartung und Reparaturen einem autorisierten Peavey-Techniker überlassen
Sicherheitshinweise	Nicht Regen oder Feuchtigkeit aussetzen; Gehäuse nicht öffnen

Häufig gestellte Fragen - PV 6 PEAVEY

Wie schließe ich ein Mikrofon an die PV6 an?

Schließen Sie Ihr Mikrofon an einen der XLR-Eingänge (Kanäle 1 bis 4) an. Wenn Sie ein Kondensatormikrofon verwenden, schalten Sie die Phantomspeisung 48 V mit dem dafür vorgesehenen Schalter (Pos. 13) ein.

Was tun, wenn die Clip-LED aufleuchtet?

Die Clip-LED zeigt an, dass das Signal kurz vor der Übersteuerung steht. Reduzieren Sie den Gain des betroffenen Kanals (Pos. 8) oder senken Sie den Equalizer. Die LED leuchtet 3 dB vor der tatsächlichen Sättigung auf.

Wie verwende ich den Effekt-Send (EFX Send)?

Stellen Sie den Send-Pegel jedes Kanals mit dem Regler EFX Send (Pos. 4) ein. Das Summensignal steht am EFX Send-Ausgang (6,35 mm TRS-Klinke) zur Verfügung. Schließen Sie ihn an einen externen Effektprozessor an.

Wozu dient der Hochpassfilter 80 Hz?

Der Hochpassfilter (Pos. 18) entfernt Frequenzen unter 80 Hz. Er ist nützlich, um Hintergrundgeräusche und Vibrationen zu reduzieren und den Klang bei Stimmen oder Instrumenten zu klären.

Wie höre ich ein Signal von einem externen Abspielgerät (Tape)?

Schließen Sie Ihre Quelle an die Tape-Eingänge (RCA) an. Um über Kopfhörer oder den Control-Room-Ausgang zu hören, aktivieren Sie den Schalter Tape to Control Room (Pos. 14). Um es zu den Hauptausgängen zu senden, aktivieren Sie Tape to Main Mix (Pos. 15).

Kann ich ein unsymmetrisches Klinkenkabel an den symmetrischen Eingängen verwenden?

Ja, die 6,35 mm Klinkeneingänge akzeptieren TS-Stecker (unsymmetrisch) und TRS-Stecker (symmetrisch). Bei unsymmetrischer Verbindung wird das Signal zwischen Spitze und Masse übertragen.

Wie stelle ich die Kopfhörerlautstärke ein?

Verwenden Sie den Regler Phone/Control Room (Pos. 10). Beginnen Sie mit minimaler Lautstärke und erhöhen Sie sie allmählich. Standardmäßig kommt das Signal von den Hauptausgängen.

Welche Funktion hat der Contour-Schalter?

Der Contour-Schalter (Pos. 17) wendet einen vordefinierten Equalizer an, der Höhen und Tiefen betont. Ideal zum Hören bei niedriger Lautstärke oder für musikalische Anwendungen.

Wie schließe ich aktive Lautsprecher an?

Schließen Sie Ihre Lautsprecher an die Hauptausgänge (Links/Rechts) mit 6,35 mm Klinkenkabeln an. Der Ausgangspegel wird mit den Hauptfadern (Pos. 16) eingestellt.

Was tun, wenn das Mischpult nicht angeht?

Überprüfen Sie, ob das Netzteil (16,5 VAC, 1 A) richtig angeschlossen ist und der Power-Schalter (Pos. 29) auf 'ON' steht. Die Power-LED (Pos. 9) sollte leuchten. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker.

BEDIENUNGSANLEITUNG PV 6 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

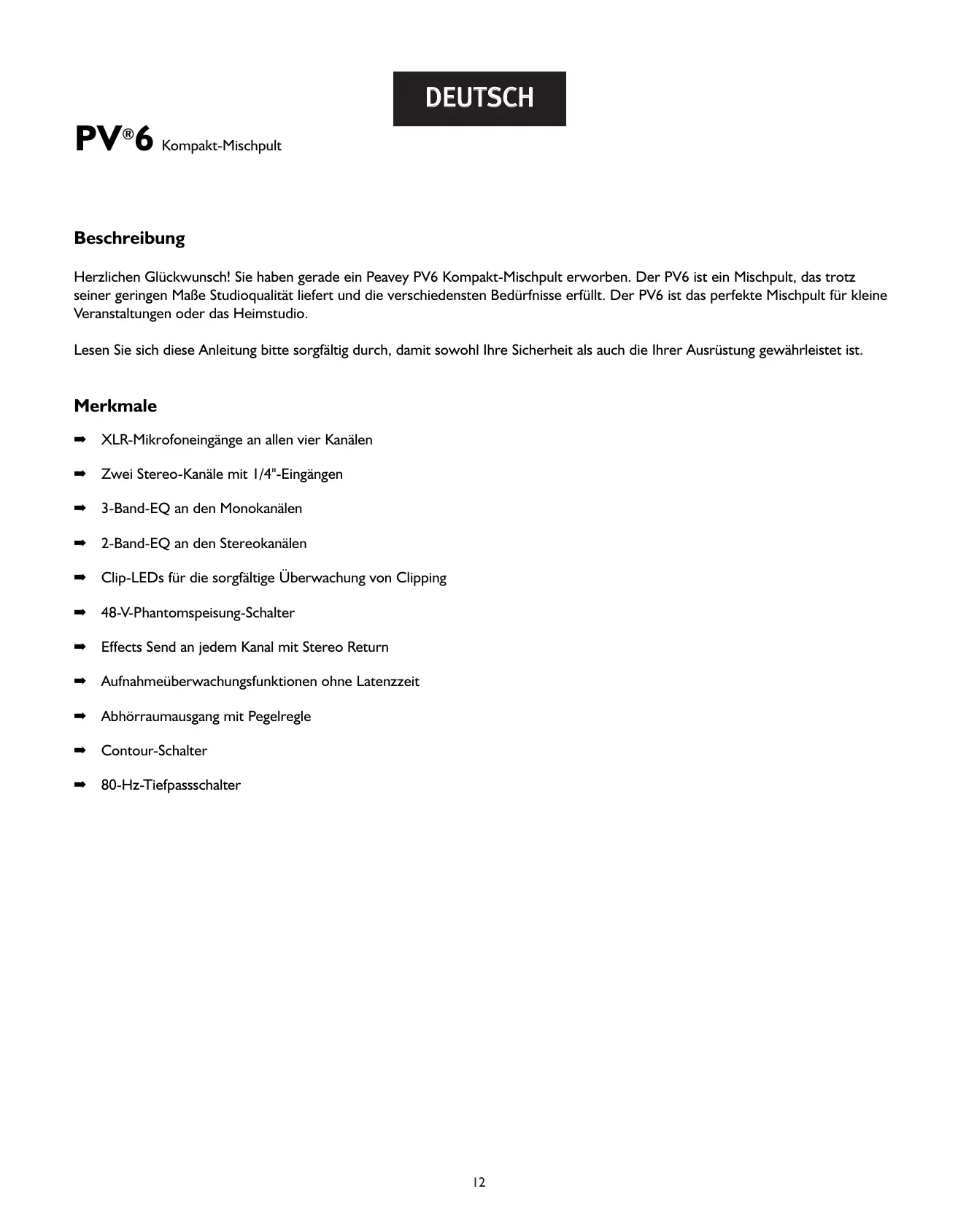

Herzlichen Glückwunsch! Sie haben jersey ein Peavey PV6 Kompakt-Mischpult erworb. Der PV6 ist ein Mischpult, dasriotz seiner geringen MaBe Studioqualitat liefert und die verschiedenesten Bedurfnisse erfüllt. Der PV6 ist das perfekte Mischpult fur keine Veranstaltungen oder das Heimstudio.

Lesen Sie sich diese Anleitungitte sorgfaltig durch, damit sowohl ihre Sicherheit als auch die ihrer Ausrustung gewahrleistet ist.

Merkmale

XLR-Mikrofoneingänge an allen vier Kanälen
Zwei Stereo-Kanäme mit 1/4" -Eingängen
3-Band-EQ and den Monokanalen
2-Band-EQ an den Stereokanalen
Clip-LEDs für die sorgfällige Überwachung von Clipping
48-V-Phantomspeisung-Schalter
Effects Send an jedem Kanal mit Stereo Return
Aufnahmeüberwachungsfunktionen ohne Latenzzeit
Abhörmausgang mit Pegelregle
Contour-Schalter
80-Hz-Tiefpassschalter

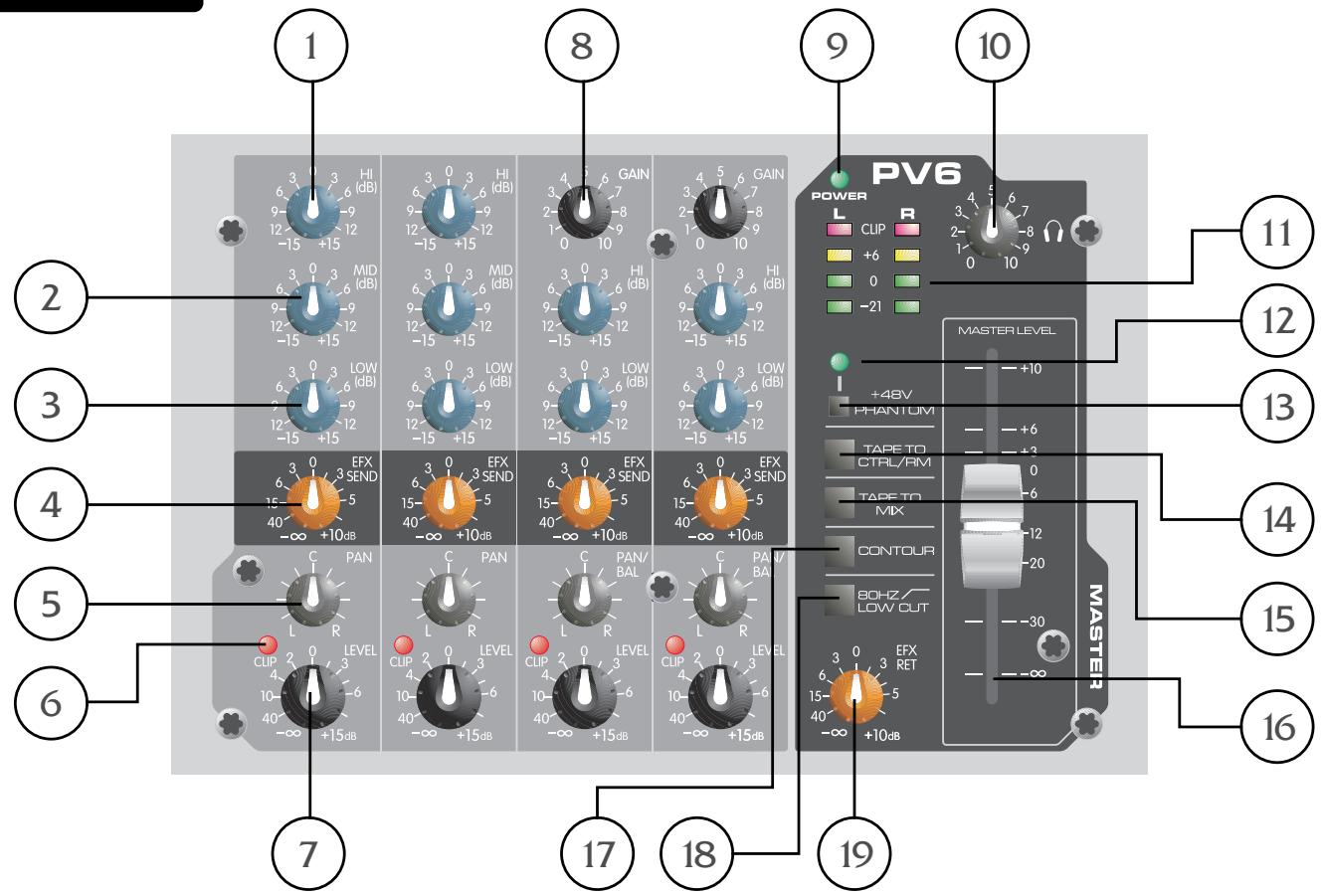

Hi EQ (I)

Aktiver Klangregler (stufenlos regelbar: ± 15 dB), mit dem der Pegel im Hochfrequenzbereich variiert werden kann.

Mid EQ (2)

Aktiver Klangregler (stufenlos regelbar, ± 15 dB), mit dem der Mittenfrequenzbereich variiert werden kann.

Low EQ (3)

Aktiver Klangregler (stufenlos regelbar: ± 15 dB), mit dem der Pegel im Niederfrequenzbereich variiert werden kann.

Achtung: Ein übermäßig Anheiten der Niederfrequenzen führt zu erhöhtem Stromverbrauch und steigert das Risiko einer Beschädigung der Laufsprecher.

EFX Send (4)

Mit diesen Regler wird der Pegel des Kanalsignals festgelegt, das dem Effects-Mix zugemisch wird. Das Effects-Send-Signal wird hinter den Kanalpegelreglern (7) abgenommen, sodass sich Einstellungen des Pegelreglers auch auf den Send-Pegel auswirken.

Pan (5)

Mit diesen Regler wird die Platzierung des Signals im Stereofeld festgelegt. Bei vollständiger Drehung im entgegengesetzten Uhrzeigersinn ist das Signal nur im linken Kanal präsent, bei vollständiger Drehung im Uhrzeigersinn nur im rechten Kanal.

Clip-LED (6)

These LED zeigt in der Regel an, dass sich der Kanalsignalpegel dem Überlastungspunkt nähert. Die Clip-Anzeigeschaltung überwacht das Signal an weitere Punkten im Canal um zu gewährleisten, dassSAMTliche Clipping-Situationen erfasst werden. Die LED leuchtet bei +19 dBu auf und warnt, wenn Gain oder EQ Boost verringgert werden müssen. Leuchtet sie auf, stehen nur noch knapp 3 dB Headroom zur Verfugung.

Level (7)

Mit thisem Regler wird der Ausgangspiegel des Kanals eingestellt. Die optimale Einstellung fur diesen Regler ist die Position „0" (Leistungsverständlung).

Gain (8)

Mit diesen Regler wird der Nennbetriebspegel für den Kanal eingestellt. Die Eingangsverstärkung kann über einen weiten Bereich eingestellt werden, um zarte Stimmen oder sehr laute Drums zu kompensieren. Um den Rauschabstand zu maximieren, sollte die Verstärkung auf den korrekten Pegel mit dem Kanal-Pegelregler (7) auf 0 gestellt werden. Leuchtet die Clip-LED kontinuierlich auf, sollte die Verstärkung verringgert werden.

Power-LED (9)

Die LED leuchtet auf, wenn das Gerät eingeschaltet ist, mit Wechselstrom versorgt wird und störungsfrei arbeitet.

Mit diesen Regler wird der Ausgangspiegel für Kopfhörer und Abhörraum eingestellt. Um Hörschäden zu vermeiden, muss dieser Regler vollständig im entgegengesetzten Uhrzeigersinn heruntergedreht werden, bevor Sie Kopfhörer verwenden. Drehen Sie den Knopf langsam im Uhrzeigersinn, bis ein angenehmer Hörpegel erreicht ist. Das Signal in den Kopfhörern ist in der Regel das Left/Right-Signal. Wird der Tape-to-Control-Room-Schalter (14) gedrückt, wird das Tape-Signal zugefügt.

LED-Messanzeigen (II)

Zwei Vier-Segment-LED-Anzeigen überwachen die Pegel der Main Left/Right-Ausgänge. Sie sind von -21 dB bis +19 dB geeicht. Ein Wert von 0 dB auf der Messanzeige entspricht +4 dBu an den Ausgängen.

These LED leuchtet auf, wenn der Phantomspeisung-Schalter (13) gedrückt wurde.

Phantomspeisung-Schalter (13)

Versorgt die Eingangs-XLR-Stecker mit 48 V Gleichstrom, um Mikrofone mit Phantomspeisung zu betreiben.

Wird die Phantomspeitung verwendet, * dürfen keine unsymmetrierten dynamischen Mikrofone oder anderen Geräte an die XLR-Eingänge angeschlossen werden, die diese Spannung nicht bearbeiten * konnen. Ist die Phantomspeitung aktiviert, leuchtet die Phantomspeitung-LED (12) auf.

Tape To Control Room (14)

Mit diesen Schalter wird Tape Return den Control-Room- und Kopfhörerausgaben (24) zur Überwachung ohne Latenzzeit zugeführct.

Tape to Mix (15)

Ist dieser Schalter aktiviert, wird das Signal von den Tape-Eingängen zu den Main-Ausgangen (27) geleitet.

Master-Level-Fader (16)

Der Master-Fader regelt den Pegel, der an die Left- und Right-Hauptausgabe gesendet wird. Die besten Ergebnisse werden erzielt, wenn dieser Regler um die Position 0 eingestellt wird.

Contour-Schalter (17)

Ist dieser Schalter aktiviert, wird das Signal durch Hinzufugen von Bassen und Höhen verstärkt. Dies ist beigeringen Lautstärken für Tonband- bzw. CD-Playback weitere wirksam.

80 Hz Low Cut (18)

Der Tiefpassfilter hat eine Eckfrequenz von 80 Hz. Ist er aktiviert, kann er die Klarheit verstärken, indem er die tiefen Frenquen Herausnimmt, durch die ein Mix unsauber klingen kann. Diese Funktion istalanders hilfreich bei AuBenveranstaltungen an einem windigen Tag oder auf einer weiten, lauten Bühne. These Umgebungsgerausche konnen die Leistung des Beschallungssystems beeinträchtigen. Mittels these Schalters werden diese Frenquen aus dem System herausgenommen und die Leistung wieder da eingesetzt, wo sie benotigt wird.

EFX/Return (19)

Mit dem EFX/Return-Pegelregler wird der Pegel geregelt, der von den Return-Eingängen an den Left/Right-Man-Bus gesendet wird.

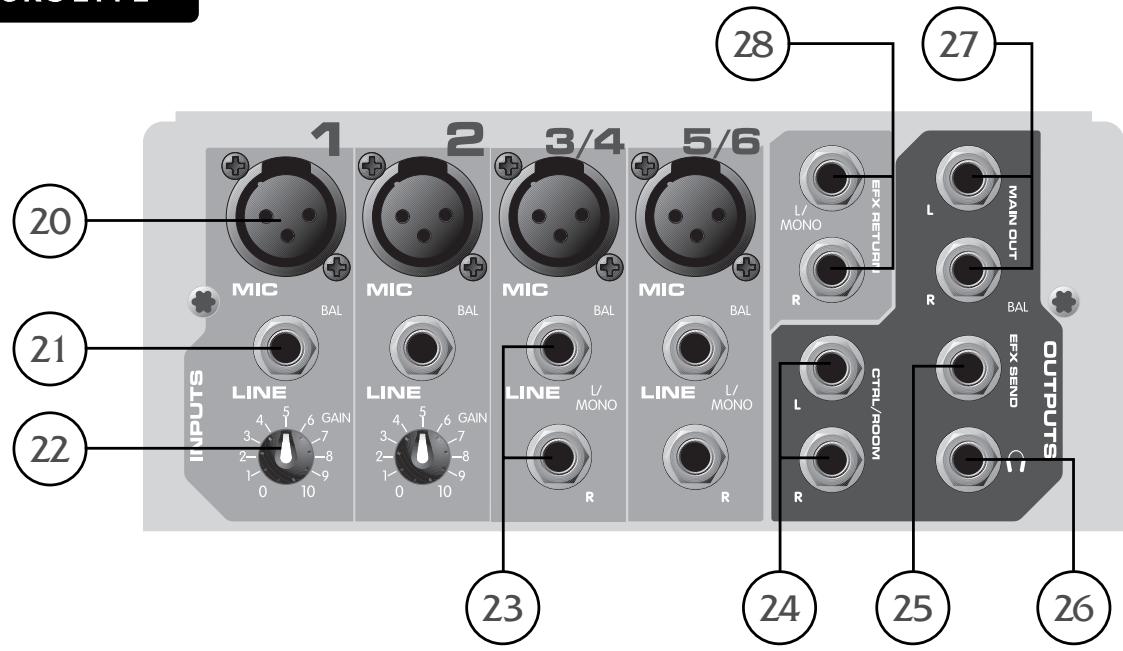

RÜCKSEITE

Mic-(XLR-)Eingänge (20)

Symmetrierte XLR-Eingänge, die für ein Mikrofon oder eine andere niederohmige Quelle optimiert wurden. Stift 2 ist der positive Eingang. Auf Grund der Vielzahl an möglichen Gain-Einstellungen können Signalpegel von bis zu +14 dBu erreicht werden.

Line-(1/4"-)Eingänge (21)

Dies ist ein symmetrierter 1/4"-(TRS)-Klinkeneingang mit einer Impedanz von 10 kOhm. Die Spitze ist der positive Eingang und sollte für unsymmetrierte Eingänge verwendet werden. Sein Gain liegt 20 dB unter dem des XLR-Eingangs, und er hat keine Phantomspeisung. Die Mic- und Line-Eingänge sollenn nicht gleichzeitig verwendet werden.

Gain (Kanäle I und 2) (22)

Mit diesen Regler wird der Nennbetriebspegel für den Kanal eingestellt. Die Eingangsverstärkung kann über einen weiten Bereich eingestellt werden, um zarte Stimmen oder sehr laute Drums zu kompensieren. Um den Rauschabstand zu maximieren, sollte die Verstärkung auf den korrekten Pegel mit dem Kanal-Pegelregler (7) auf 0 gestellt werden. Leuchtet die Clip-LED kontinuierlich auf, sollte die Verstärkung verringert werden.

Stereo-Eingänge (23)

Die Kanäle 3 und 4 sind über 1/4 - und Mono-XLR-Eingänge mit Stereoeingängen ausgestattet. Werden die 1/4 -Line-Eingänge verwendet, ist der XLR-Mikroeingang stummgeschaltet, um unerwänschtes Rauschen zu verhindern.

Control-Room-Ausgänge (24)

Die Control-Room-Ausgänge verfügen über zwei symmetrierte 1/4'' -Klinken. Diese Ausgänge können mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden. Der Control-Room-Ausgangspiegel wird mit dem Headphone-Pegelregler (10) eingestellt.

EFX Send (25)

Der EFX Send verfügbar über eine symmetrierte 1/4'' -Klinke in der Master-Stufe. Diese Ausgänge können mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden. Der EFX-Mix wird durch die Stärke des Signals festgelegt, das an den EFX-Bus in jedem Kanal gesendet wird.

Kopfhörerausgang (26)

Der Kopfhörerausgang ist eine 1/4'' -Klinke (Spitze = links, Ring = rechts, Masse = Erde). Das an diesen Ausgang gesendete Signal ist in der Regel der Left/Right-Mix. Ist der Tape-to-Control-Room-Schalter aktiviert, wird das Tape-Eingangssignal dem Left/Right-Mix zugeführst und kann über die Kopfhörer überwacht werden.

Left/Right-Ausgänge (27)

Die Left/Right-Ausgänge verfügen über zwei symmetrierte 1 / 4 -Klinken. Diese Ausgänge konnen mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden.

EFX Return (28)

Die EFX-Return-Eingänge (Left/Mono, Right) verfügen über zwei symmetrierte 1/4'' -Klinken. Diese Ausgänge können mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden. EFX Return wird über den EFX/Return-Pegelregler (19) geregelt.

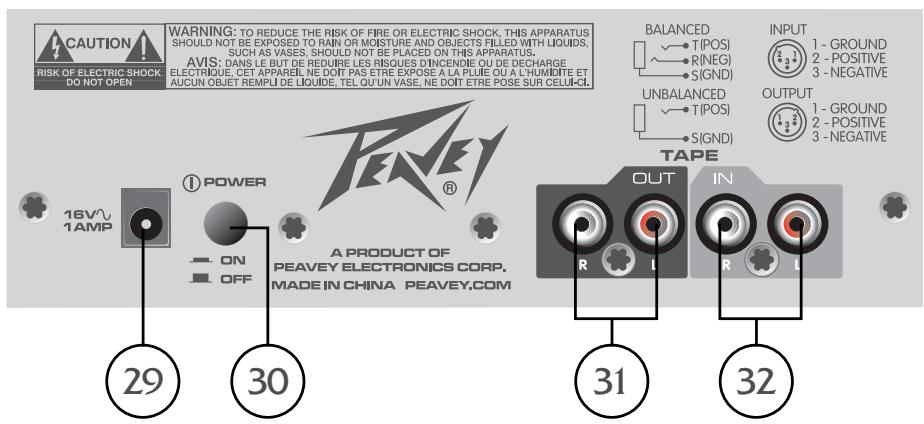

Netzadaptereingang (29)

Zum Anschlieben des beiliegenden Netzteils. Das Netzteil muss an den PV^® 6 angeschlossen werden, bevor dieser an eine Stromquelle angeschlossen wird. Nur Adapter mit 16 V Wechselstrom, I A verwenden.

Power-Schalter (30)

Durch Drücken these Schalters wird das Gerät mit Netzstrom versorgt.

Tape In/Out (32 und 31)

An die Tape-Eingangsklinken konnen die Ausgangspiegel von Tonband, CD-Player oder Computer-Soundkarte angeschlossen werden. Der Ausgangspiegel beträgt +4 dBu für den Anschluss an einen Tonband- oder Soundkarteneingang. Die Tape-Eingänge konnen als zusätzlicher Stereoeingang verwendet werden, wenn der Tapeto-Main-Mix-Schalter (15) gedrückt wird. Der Tape-Eingang kann zudem verwendet werden, um den Tonband-bzw. Soundkartenausgang ohne die Gefahr eines Feedbacks zu überwachen.
