Produkttyp	Aktiver Filter (Frequenzweiche) 3-Wege Stereo / 5-Wege Mono
Marke	Peavey
Modell	PV 35XO
Frequenzgang	20 Hz - 20 kHz ±1 dB
Gesamtklirrfaktor (THD)	0,005 % (20 Hz - 20 kHz)
Signal-Rausch-Verhältnis	-92 dB
Filterflanke	24 dB/Oktave
Frequenzbereiche der Trennfrequenzen	80 Hz - 900 Hz oder 800 Hz - 9 kHz (wählbar x10)
Eingänge	2x XLR-Buchsen symmetrisch (Kanal 1 und 2)
Ausgänge	6x XLR-Stecker symmetrisch (Low, Mid, High pro Kanal); im Mono-Modus: Low, Mid-Low, Mid, Mid-High, High
Bedienelemente	Eingangsverstärkung, Trennfrequenzen (2 pro Kanal), Ausgangspegel (Low, Mid, High), Stummschaltung, Moduswahl (Stereo/Mono), Basskopplung
Anzeigen	Clip-LED, Frequenzbereichsauswahl-LED, Modus-LED, Stummschalt-LED
Stromversorgung	IEC-Netzanschluss, interner Sicherung, Netzspannung (nicht spezifiziert, typisch 230 V / 50 Hz oder 120 V / 60 Hz)
Abmessungen (ca.)	48,3 x 4,4 x 20,3 cm (19 Zoll x 1,75 Zoll x 8 Zoll) – 1U-Rackformat
Gewicht (ca.)	2,3 kg (5 lb)
Wartung und Reinigung	Gerät vor Reinigung vom Netz trennen; trockenes Tuch verwenden; keine Flüssigkeiten oder Aerosole verwenden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; Gehäuse nicht öffnen (Stromschlaggefahr); Reparaturen einem autorisierten Peavey-Techniker überlassen; mit geerdeter Steckdose verwenden.
Ersatzteile und Reparaturfähigkeit	Sicherung vom Benutzer austauschbar (gleiche Spezifikationen); für andere Reparaturen wenden Sie sich an ein autorisiertes Peavey-Servicecenter.
Allgemeine Informationen	Der PV 35XO ist ein vielseitiger aktiver Filter für professionelle Beschallungssysteme, der 3-Wege-Stereo- oder 5-Wege-Mono-Filterung ermöglicht.

Häufig gestellte Fragen - PV 35XO PEAVEY

Wie wähle ich zwischen 3-Wege-Stereo und 5-Wege-Mono?

Verwenden Sie den Modusschalter (11) auf der Vorderseite. Die rote LED leuchtet im Mono-Modus. Im Stereo-Modus haben Sie zwei unabhängige Kanäle mit Low-, Mid- und High-Ausgängen. Im Mono-Modus wird nur ein Eingangskanal verwendet (Kanal 1) und die Ausgänge sind Low, Mid-Low, Mid, Mid-High, High.

Wie stelle ich die Trennfrequenzen ein?

Verwenden Sie die Frequenzregler (3, 5, 15, 17) und die x10-Schalter (4, 6, 16, 18). Der Bereich liegt ohne x10-Multiplikator zwischen 80 Hz und 900 Hz und mit aktiviertem x10-Multiplikator (rote LED leuchtet) zwischen 800 Hz und 9 kHz. Passen Sie die Einstellungen an die Spezifikationen Ihrer Lautsprecher an.

Was tun, wenn die Clip-LED dauerhaft leuchtet?

Reduzieren Sie die Eingangsverstärkung (Regler 1 oder 13), bis die Clip-LED nur noch gelegentlich aufleuchtet. Dauerhaftes Clipping kann das Audiosystem beschädigen.

Wie verwende ich die Basskopplungsfunktion?

Im Stereo-Modus aktivieren Sie den Schalter 'Low Output Couple' (12). Die Low-Ausgänge beider Kanäle werden dann auf einen einzigen Ausgang (Kanal 1 Low) kombiniert. Dies ermöglicht die Verwendung eines einzigen Verstärkers für die Bässe im Stereobetrieb.

Kann ich den PV 35XO mit passiven Lautsprechern verwenden?

Ja, der PV 35XO ist ein aktiver Filter (Frequenzweiche), der vor den Endstufen platziert wird. Die Ausgänge müssen mit den Eingängen der Verstärker verbunden werden, die die verschiedenen Lautsprecherwege speisen.

Welche Kabel sollten für die Verbindungen verwendet werden?

Verwenden Sie symmetrische XLR-Kabel für Eingänge und Ausgänge, um Rauschen zu minimieren. Die Eingänge sind Buchsen, die Ausgänge sind Stecker.

Wie tausche ich die Sicherung aus?

Trennen Sie das Gerät vom Netz. Entfernen Sie den Sicherungshalter im IEC-Netzanschluss. Überprüfen Sie die Sicherung; wenn sie durchgebrannt ist, ersetzen Sie sie durch eine Sicherung mit denselben Eigenschaften (Nennstrom und Typ). Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Peavey-Servicecenter.

Was bedeutet die rote LED am x10-Schalter?

Die rote LED zeigt an, dass der mit 10 multiplizierte Frequenzbereich aktiv ist, d.h. die Trennfrequenz liegt zwischen 800 Hz und 9 kHz statt zwischen 80 Hz und 900 Hz.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Flüssigkeiten, die ins Innere eindringen könnten.

Das Gerät lässt sich nicht einschalten, was tun?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom führt. Überprüfen Sie die Sicherung wie oben beschrieben. Wenn alles korrekt erscheint und das Gerät sich immer noch nicht einschaltet, wenden Sie sich an einen autorisierten Peavey-Techniker.

BEDIENUNGSANLEITUNG PV 35XO PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung entfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden könnten. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen.

WARNUNG: Um elektrischen Schlag oder Brandgefahr zu verhindern, sollte dieser Apparat nicht Regen oder Feuchtigkeit ausgesetzt werden und Gegenstände mit Flüssigkeiten gefueilt, wie Vasen, nicht auf diesen Apparat gesetzt werden. Bevor dieser Apparat verwendet wird, lesen Sie bitte den Funktionsführer für weitere Warnungen.

ACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden:

CE

1. Lesen Sie sich diese Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Setzen Sie dieses Gerät nicht in der Nähe von Wasser ein.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Blockieren Sie keine der Lüftungsöffnungen. Führen Sie die Installation gemäß den Anweisungen des Herstellers durch.
8. Installieren Sie das Gerät nicht neben Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
9. Beeinträchtigen Sie nicht die Sicherheitswirkung des gepolten Steckers bzw. des Erdungssteckers. Ein gepolter Stecker weist zwei Stifte auf, von denen einer breiter ist als der andere. Ein Erdungsstecker weist zwei Stifte und einen dritten Erdungsstift auf. Der breite Stift bzw. der dritte Stift dient Ihrer Sicherheit. Sollte der beiliegende Stecker nicht in Ihre Steckdose passen, wenden Sie sich bitte an einen Elektriker, um die ungeeignete Steckdose austauschen zu lassen.
10. Schützen Sie das Netzkabel, sodass niemand darauf tritt oder es geknickt wird, insbesondere an Steckern oder Buchsen und ihren Austrittsstellen aus dem Gerät.
11. Hinweis – Nur für Großbritannien: Sollte die Farbe der Drähte in der Netzleitung dieses Geräts nicht mit den Klemmen in Ihrem Stecker übereinstimmen, gehen Sie folgendermaßen vor:

a) Der grün-gelbe Draht muss an die mit E (Symbol für Erde) markierte bzw. grüne oder grün-gelbe Klemme angeschlossen werden.
b) Der blaue Draht muss an die mit N markierte bzw. schwarze Klemme angeschlossen werden.
c) Der braune Draht muss an die mit L markierte bzw. rote Klemme angeschlossen werden.

1. Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile.
2. Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauft wurde. Wird ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät besonders vorsichtig, damit er nicht umkippt und möglicherweise jemand verletzt wird.
3. Trennen Sie das Gerät während eines Gewitters oder während längerer Zeiträume, in denen es nicht benutzt wird, von der Stromversorgung.
4. Lassen Sie sämtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführen. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal arbeitet oder heruntergefallen ist.
5. Der Erdungsstift darf nie entfernt werden. Auf Wunsch senden wir Ihnen gerne unsere kostenlose Broschüre „Shock Hazard and Grounding“ (Gefahr durch elektrischen Schlag und Erdung) zu. Schließen Sie nur an die Stromversorgung der Art an, die am Gerät neben dem Netzkabel angegeben ist.
6. Wenn dieses Produkt in ein Geräte-Rack eingebaut werden soll, muss eine Versorgung über die Rückseite eingerichtet werden.
7. Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Mensch zu Mensch verschieden, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärm ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen Pegel für Lärmbelastung festgelegt:

Dauer pro Tag in Stunden	Geräuschpegel dBA, langsame Reaktion
8	90
6	92
4	95
3	97
2	100
1 12	102
1	105
12	110
14 oder weniger	115

Laut OSHA kann jede Belastung über den obenstehenden zulässigen Grenzwerten zu einem gewissen Gehörverlust führen. Sollte die Belastung die obenstehenden Grenzwerte übersteigen, müssen beim Betrieb dieses Verstärkungssystems Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe Schalldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie dieses Verstärkungssystem hohe Schalldruckpegel erzeugen können, beim Betrieb dieses Geräts einen Gehörschutz zu tragen.

BEWAHREN SIE DIESE SICHERHEITSHINWEISE AUF!

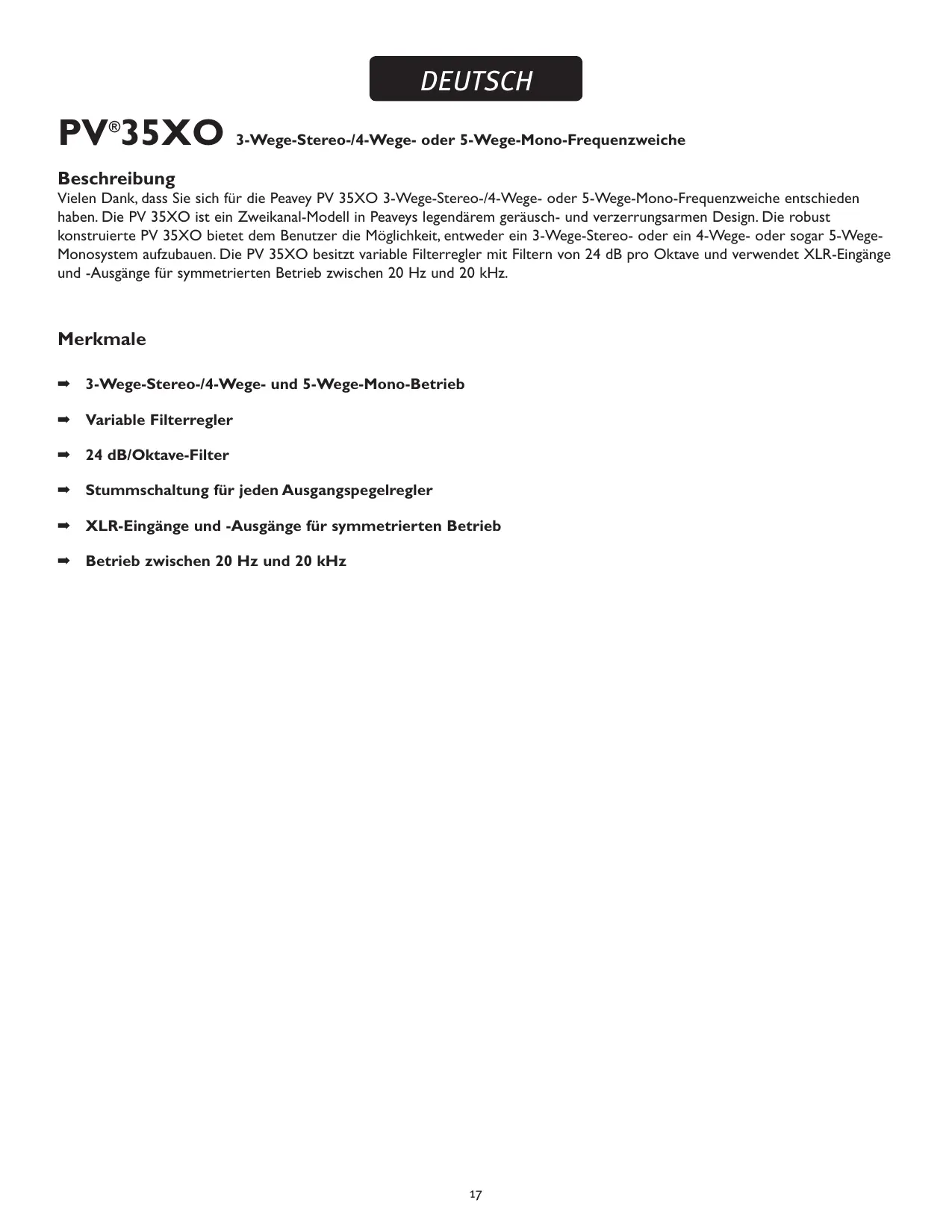

3-Wege-Stereo-/4-Wege- oder 5-Wege-Mono-Frequenzweiche

Beschreibung

Vielen Dank, dass Sie sich für die Peavey PV 35XO 3-Wege-Stereo-/4-Wege- oder 5-Wege-Mono-Frequenzweiche entschieden haben. Die PV 35XO ist ein Zweikanal-Modell in Peaveys legendärem geräusch- und verzerrungsarmen Design. Die robust konstruierte PV 35XO bietet dem Benutzer die Möglichkeit, entweder ein 3-Wege-Stereo- oder ein 4-Wege- oder sogar 5-Wege-Monosystem aufzubauen. Die PV 35XO besitzt variable Filterregler mit Filtern von 24 dB pro Oktave und verwendet XLR-Eingänge und -Ausgänge für symmetrierten Betrieb zwischen 20 Hz und 20 kHz.

Merkmale

3-Wege-Stereo-/4-Wege- und 5-Wege-Mono-Betrieb
→ Variable Filterregler
→ 24 dB/Oktave-Filter
→ Stummschaltung für jeden Ausgangspegelregler
→ XLR-Eingänge und -Ausgänge für symmetrierten Betrieb
→ Betrieb zwischen 20 Hz und 20 kHz

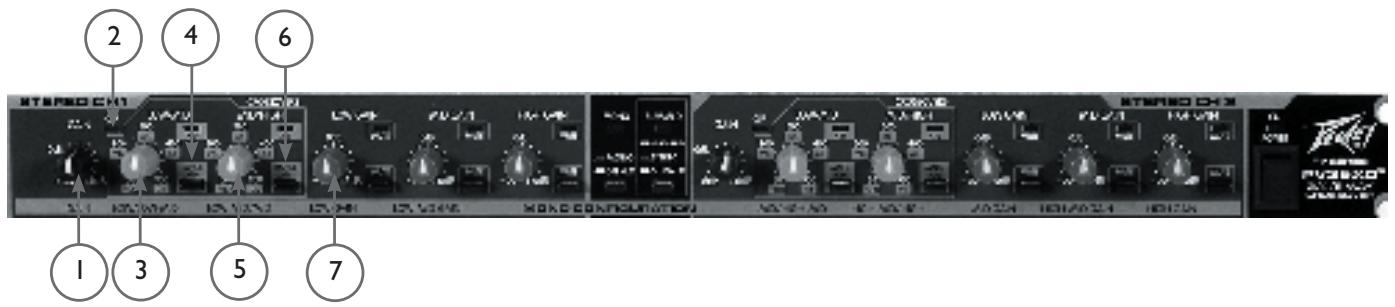

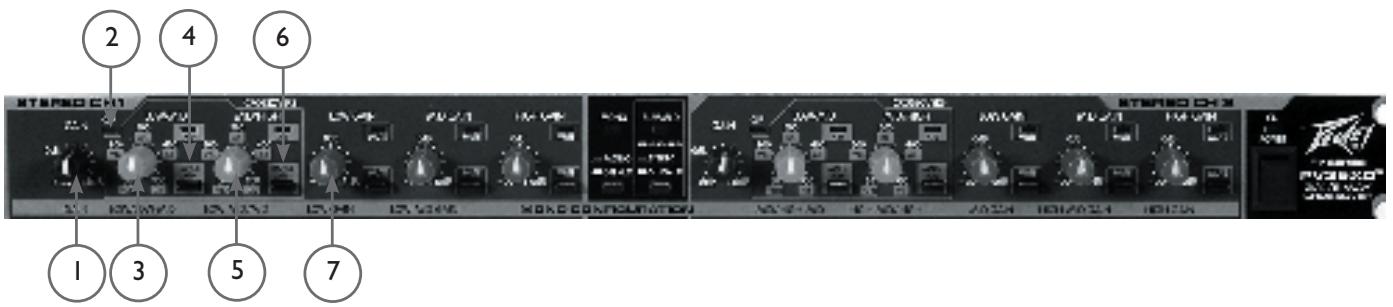

VORDERSEITE

Mit diesem Regler lässt sich der Kanal-I-Gain zwischen Mischpult und Verstärkern für Kanal I optimieren. Der Regelbereich beträgt -12 dB bis +12 dB.

CLIP-ANZEIGE (Kanal I) (2)

Die rote Clip-Anzeige rechts oberhalb des Eingangs-Gain-Reglers leuchtet auf, wenn ein Signal-Clipping vorliegt. Dieses Clipping-Signal kann als Verzerrung zu vernehmen sein. Es ist normal, wenn diese Anzeige gelegentlich aufleuchtet, sie sollte jedoch nicht ständig blinken oder leuchten, da dies zu Lasten der Systemleistung geht und die Lautsprecher beschädigt werden können.

CROSSOVER-WAHLSCHALTER (Kanal I Tiefen/Mitten) (3)

Gestattet dem Anwender die Auswahl der gewünschten Übergangsfrequenzen für die Bässe und die Tiefmitten von Kanal I. Je nach Stellung des Bereichs-Schalters liegt der Regelbereich zwischen 80 Hz und 900 Hz oder 800 Hz und 9 kHz.

RANGE-SCHALTER (x10) (Kanal I Tiefen/Mitten) (4)

Ist dieser Schalter aktiviert, verzehnfacht sich der am CROSSOVER-Wahlschalter angezeigte Wert der Bässe und Tiefmitten. In diesem Fall ändert sich der Bereich von 80 Hz bis 900 Hz auf 800 Hz bis 9 kHz. Wenn „Range x10“ aktiv ist, leuchtet die rote LED über dem Schalter.

CROSSOVER-WAHLSCHALTER (Kanal I Mitten/Höhen) (5)

Gestattet dem Anwender die Auswahl der gewünschten Übergangsfrequenzen für die Hochmitten und die Höhen von Kanal I. Je nach Stellung des Bereichs-Schalters liegt der Regelbereich zwischen 80 Hz und 900 Hz oder 800 Hz und 9 kHz.

RANGE-SCHALTER (x10) (Kanal I Mitten/Höhen) (6)

Ist dieser Schalter aktiviert, verzehnfacht sich der am CROSSOVER-Wahlschalter angezeigte Wert der Hochmitten und der Höhen. In diesem Fall ändert sich der Bereich von 80 Hz bis 900 Hz auf 800 Hz bis 9 kHz. Wenn „Range x10“ aktiv ist, leuchtet die rote LED über dem Schalter.

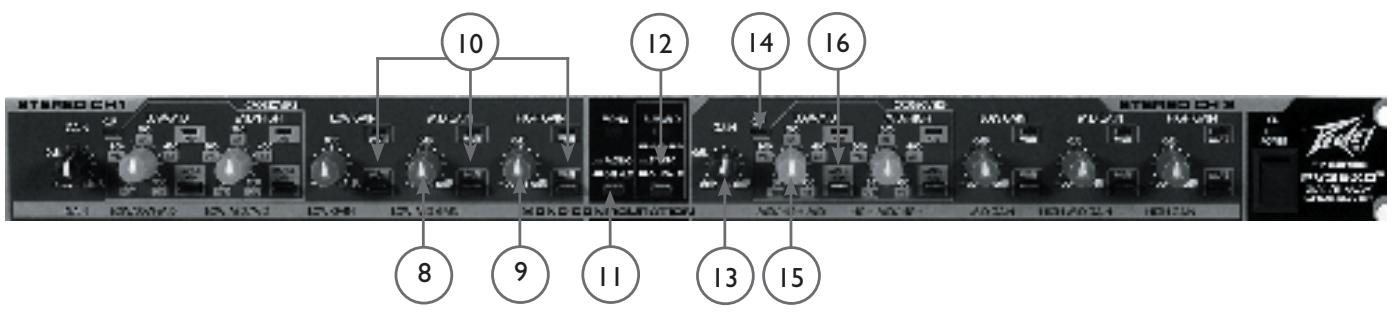

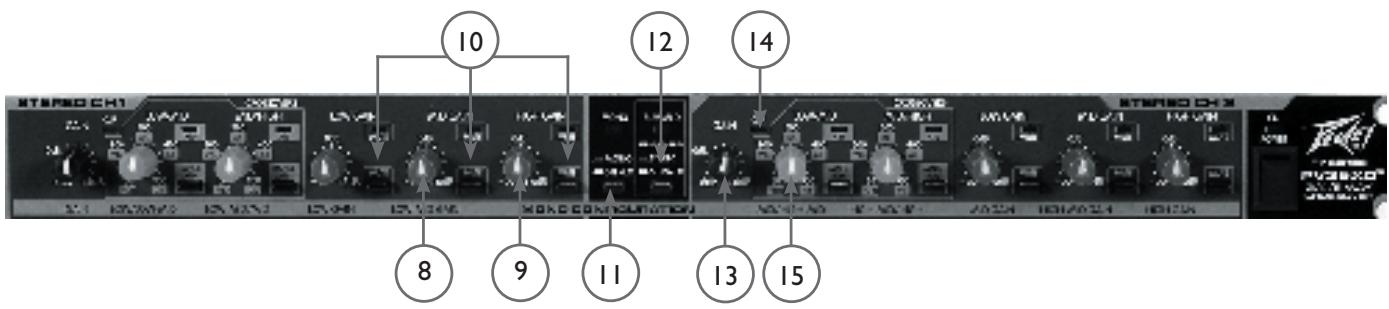

LOW-GAIN-REGLER (Kanal I) (7)

Regelt den Ausgangspegel des niederfrequenten Signals von Kanal I (Signal unter der gewählten Tiefmitten-Übergangsfrequenz) am XLR-Tiefenausgang von Kanal I.

NTUROCH1 10 12 14 8 9 11 13 15

MID-GAIN-REGLER (Kanal I) (8)

Regelt den Ausgangspegel des mittelfrequenten Signals von Kanal I (Signal über der gewählten Tiefmitten- und unter der gewählten Hochmitten-Übergangsfrequenz) am XLR-Mittenausgang von Kanal I.

HIGH-GAIN-REGLER (Kanal I) (9)

Regelt den Ausgangspegel des hochfrequenten Signals von Kanal I (Signal über der gewählten Hochmitten-Übergangsfrequenz) am XLR-Höhenausgang von Kanal I.

OUTPUT-MUTE-SCHALTER (Kanal I) (10)

Mit diesen Schaltern wird der Ausgang der entsprechenden Pegelregler stumm geschaltet. Wenn Mute aktiv ist, leuchtet die rote LED über dem jeweiligen Schalter.

MODE-SCHALTER (II)

Mit diesem Schalter wählen Sie zwischen 3-Wege-Stereo- oder 5-Wege-Mono-Betrieb. Die rote LED über dem Mode-Schalter zeigt an, dass der Mono-Modus gewählt ist. Wenn der Schalter aktiviert ist, befindet sich die Frequenzweiche im Mono-Betrieb.

SUBS-OUT-GESAMTSCHALTER (12)

Mit diesem Schalter kombinieren die Sub-Frequenzen von Kanal 1 und Kanal 2 in einem gemeinsamen Ausgang, sodass nur halb so viele Verstärker wie bei zwei Sub-Kanälen notwendig sind. Wenn diese Funktion aktiv ist, leuchtet die rote LED über dem Schalter.

INPUT-GAIN-REGLER (Kanal 2) (13)

Mit diesem Regler lässt sich der Kanal-2-Gain zwischen Mischpult und Verstärkern für Kanal 2 optimieren. Der Regelbereich beträgt -12 dB bis +12 dB.

CLIP-ANZEIGE (Kanal 2) (14)

Die rote Clip-Anzeige rechts oberhalb des Eingangs-Gain-Reglers leuchtet auf, wenn ein Signal-Clipping vorliegt. Dieses Clipping-Signal kann als Verzerrung zu vernehmen sein. Es ist normal, wenn diese Anzeige gelegentlich aufleuchtet, sie sollte jedoch nicht ständig blinken oder leuchten, da dies zu Lasten der Systemleistung geht und die Lautsprecher beschädigt werden können.

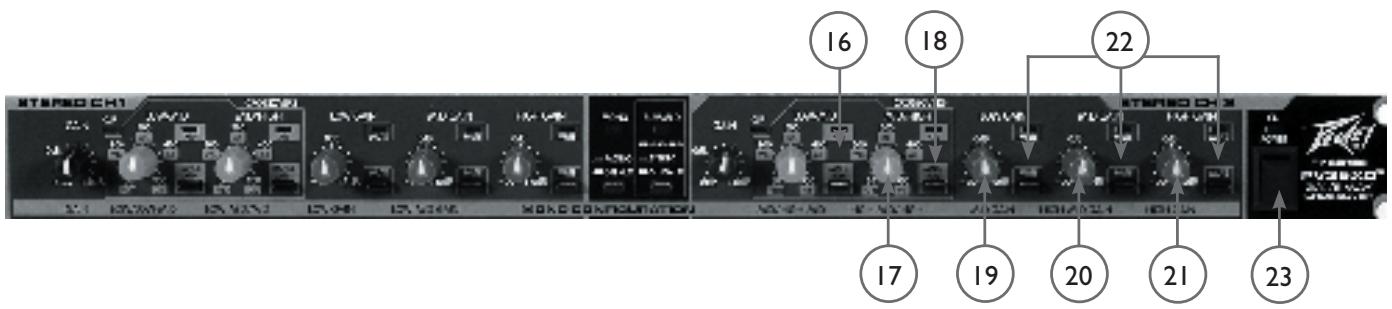

CROSSOVER-WAHLSCHALTER (Kanal 2 Tiefen/Mitten) (15)

Gestattet dem Anwender die Auswahl der gewünschten Übergangsfrequenzen für die Bässe und Tiefmitten von Kanal 2. Je nach Stellung des Bereichs-Schalters liegt der Regelbereich zwischen 80 Hz und 900 Hz oder 800 Hz und 9 kHz.

RANGE-SCHALTER (x10) (Kanal 2 Tiefen/Mitten) (16)

Ist dieser Schalter aktiviert, verzehnfacht sich der am CROSSOVER-Wahlschalter angezeigte Wert der Bässe und der Tiefmitten. In diesem Fall ändert sich der Bereich von 80 Hz bis 900 Hz auf 800 Hz bis 9 kHz. Wenn „Range x10“ aktiv ist, leuchtet die rote LED über dem Schalter.

CROSSOVER-WAHLSCHALTER (Kanal 2 Mitten/Höhen) (17)

Gestattet dem Anwender die Auswahl der gewünschten Übergangsfrequenzen für die Hochmitten und die Höhen von Kanal 2. Je nach Stellung des Bereichs-Schalters liegt der Regelbereich zwischen 80 Hz und 900 Hz oder 800 Hz und 9 kHz.

RANGE-SCHALTER (x10) (Kanal 2 Mitten/Höhen) (18)

Ist dieser Schalter aktiviert, verzehnfacht sich der am CROSSOVER-Wahlschalter angezeigte Wert der Hochmitten und der Höhen. In diesem Fall ändert sich der Bereich von 80 Hz bis 900 Hz auf 800 Hz bis 9 kHz. Wenn „Range x10“ aktiv ist, leuchtet die rote LED über dem Schalter.

LOW-GAIN-REGLER (Kanal 2) (19)

Regelt den Ausgangspegel des niederfrequenten Signals von Kanal 2 (Signal unter der gewählten Tiefmitten-Übergangsfrequenz) am XLR-Tiefenausgang von Kanal 2.

MID-GAIN-REGLER (Kanal 2) (20)

Regelt den Ausgangspegel des mittelfrequenten Signals von Kanal 2 (Signal über der gewählten Tiefmitten- und unter der gewählten Mitten-Höhen-Übergangsfrequenz) am XLR-Mittenausgang von Kanal 2.

HIGH-GAIN-REGLER (Kanal 2) (21)

Regelt den Ausgangspegel des hochfrequenten Signals von Kanal 2 (Signal über der gewählten Hochmitten-Übergangsfrequenz) am XLR-Höhenausgang von Kanal 2.

OUTPUT-MUTE-SCHALTER (Kanal 2) (22)

Mit diesem Schalter wird der Ausgang der entsprechenden Pegelregler stumm geschaltet. Wenn Mute aktiv ist, leuchtet die rote LED über dem Schalter.

POWER-SCHALTER (23)

Steht dieser Kippschalter mit 2 Stellungen auf ON, wird das Gerät mit Netzstrom versorgt. Die rote LED über dem Netzschalter zeigt an, dass das Gerät am Netz ist (ON).

WARNING!

DER AN/AUS SCHALTER IN DIESEM GERÄT UNTERBRICHT NICHT BEIDE SEITEN DES NETZES. AUCH WENN DER SCHALTER AUF "AUS" STEHT KANN IM INNERN DES GERÄTES IMMER NOCH GEFÄHRLICHE ELEKTRISCHE ENERGIEN VORHANDEN SEIN.

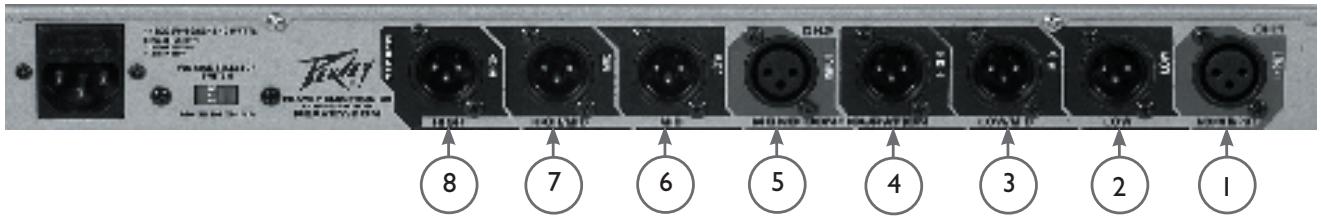

FENET 8 7 6 5 4 3 2 1

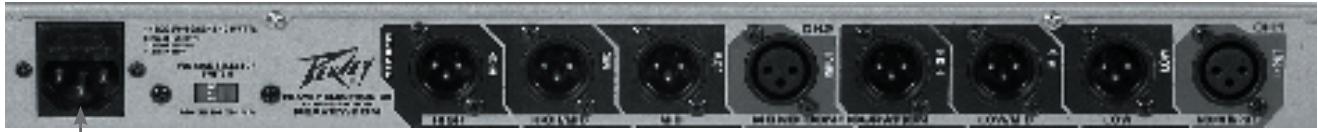

INPUT (Kanal I) (I)

Diese 3-Pin-Buchse (XLR-female) sorgt für einen symmetrierten Eingang für Kanal I.

Diese 3-Pin-Buchse (XLR-male) sorgt für einen symmetrierten Ausgang der niedrigen Frequenzen für Kanal I.

MID OUTPUT (Kanal I) (3)

Diese 3-Pin-Buchse (XLR-male) sorgt für einen symmetrierten Ausgang der Mittelfrequenzen für Kanal I.

HIGH OUTPUT (Kanal I) (4)

Diese 3-Pin-Buchse (XLR-male) sorgt für einen symmetrierten Ausgang der hohen Frequenzen für Kanal I.

INPUT (Kanal 2) (5)

Diese 3-Pin-Buchse (XLR-female) sorgt für einen symmetrierten Eingang für Kanal 2.

Diese 3-Pin-Buchse (XLR-male) sorgt für einen symmetrierten Ausgang der niedrigen Frequenzen für Kanal 2.

MID OUTPUT (Kanal 2) (7)

Diese 3-Pin-Buchse (XLR-male) sorgt für einen symmetrierten Ausgang der Mittelfrequenzen für Kanal 2.

HIGH OUTPUT (Kanal 2) (8)

Diese 3-Pin-Buchse (XLR-male) sorgt für einen symmetrierten Ausgang der hohen Frequenzen für Kanal 2.

Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit dem entsprechenden Wechselstromstecker und den entsprechenden Werten für die erforderliche Betriebsspannung liegt bei.

Der Erdungsstift eines Geräts darf keinesfalls entfernt werden. Er ist zu Ihrer Sicherheit vorhanden. Fehlt der Erdungsstift an der verwendeten Steckdose, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden. Um elektrische Schläge oder Brände auszuschließen, müssen der Equalizer sowie sämtliche zugehörigen Ausrüstungsteile korrekt geerdet werden.

In den IEC-NETZSTECKER ist der NETZSICHERUNGSHALTER integriert. Lässt sich dieses Gerät aus irgendeinem Grund nicht einschalten, entfernen Sie die Sicherung, indem Sie den Halter herausziehen. Überprüfen Sie, ob die Sicherung betriebsbereit ist. Ist dies nicht der Fall, ersetzen Sie diese Sicherung durch eine Sicherung gleichen Typs mit dem gleichen Wert. Sollte die Sicherung weiter Probleme bereiten, wenden Sie sich an ein zugelassenes Peavey-Service-Center in Ihrer Nähe.

VORDERSEITE

2 4 6 1 3 5 7 NTURIO CHI XCMH LV-4 V2.1 HV-4 XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMM XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH XCMH

INPUT-GAIN-REGLER (I)

Mit diesem Regler lässt sich der Gain zwischen Mischpult und Verstärkern für Kanal I optimieren. Der Regelbereich beträgt -12 dB bis +12 dB.

CLIP-ANZEIGE (2)

Die rote Clip-Anzeige rechts oberhalb des Eingangs-Gain-Reglers leuchtet auf, wenn ein Signal-Clipping vorliegt. Dieses Clipping-Signal kann als Verzerrung zu vernehmen sein. Es ist normal, wenn diese Anzeige gelegentlich aufleuchtet, sie sollte jedoch nicht ständig blinken oder leuchten, da dies zu Lasten der Systemleistung geht und die Lautsprecher beschädigt werden können.

CROSSOVER-WAHLSCHALTER (Tiefen/tiefe Mitten) (3)

Gestattet dem Anwender die Auswahl der gewünschten Übergangsfrequenzen für die Tiefen und die Tiefmitten. Je nach Stellung des Bereichs-Schalters liegt der Regelbereich zwischen 80 Hz und 900 Hz oder 800 Hz und 9 kHz.

RANGE-SCHALTER (x10) (Tiefen/tiefe Mitten) (4)

Ist dieser Schalter aktiviert, verzehnfacht sich der am CROSSOVER-Wahlschalter angezeigte Wert der Tiefen und der Tiefmitten. In diesem Fall ändert sich der Bereich von 80 Hz bis 900 Hz auf 800 Hz bis 9 kHz. Wenn „Range x10“ aktiv ist, leuchtet die rote LED über dem Schalter.

CROSSOVER-WAHLSCHALTER (tiefe Mitten/Mitten) (5)

Gestattet dem Anwender die Auswahl der gewünschten Übergangsfrequenzen für die Hochmitten und die Tiefmitten. Je nach Stellung des Bereichs-Schalters liegt der Regelbereich zwischen 80 Hz und 900 Hz oder 800 Hz und 9 kHz.

RANGE-SCHALTER (x10) (tiefe Mitten/Mitten) (6)

Ist dieser Schalter aktiviert, verzehnfacht sich der am CROSSOVER-Wahlschalter angezeigte Wert der Hochmitten und der Tiefmitten. In diesem Fall ändert sich der Bereich von 80 Hz bis 900 Hz auf 800 Hz bis 9 kHz. Wenn „Range x10“ aktiv ist, leuchtet die rote LED über dem Schalter.

LOW-GAIN-REGLER (7)

Regelt den Ausgangspegel des niederfrequenten Signals (Signal unter der gewählten Tiefen-/tiefe Mitten-Übergangsfrequenz) am XLR-Tiefenausgang.

Regelt den Ausgangspegel des tiefen mittelfrequenten Signals (Signal über der gewählten Tiefen-/Mitten- und unter der gewählten Tiefmitten-/Mitten-Übergangsfrequenz) am XLR-Ausgang der tiefen Mitten.

HIGH-GAIN-REGLER (Kanal I) (9)

Diese Funktion steht im MONO-Modus nicht zur Verfügung.

OUTPUT-MUTE-SCHALTER (Kanal I) (10)

Mit diesem Schalter wird der Ausgang der entsprechenden Pegelregler für Tiefen und tiefe Mittensignale stumm geschaltet. Wenn Mute aktiv ist, leuchtet die rote LED über dem Schalter.

MODE-SCHALTER (II)

Mit diesem Schalter wählen Sie zwischen 3-Wege-Stereo- oder 5-Wege-Mono-Betrieb. Die rote LED über dem Mode-Schalter zeigt an, dass der Mono-Modus gewählt ist. Wenn der Schalter aktiviert ist, befindet sich die Frequenzweiche im Mono-Betrieb.

SUBS-OUT-GESAMTSCHALTER (12)

Diese Funktion steht im MONO-Modus nicht zur Verfügung.

INPUT-GAIN-REGLER (Kanal 2) (13)

Diese Funktion steht im MONO-Modus nicht zur Verfügung.

CLIP-ANZEIGE (Kanal 2) (14)

Diese Funktion steht im MONO-Modus nicht zur Verfügung.

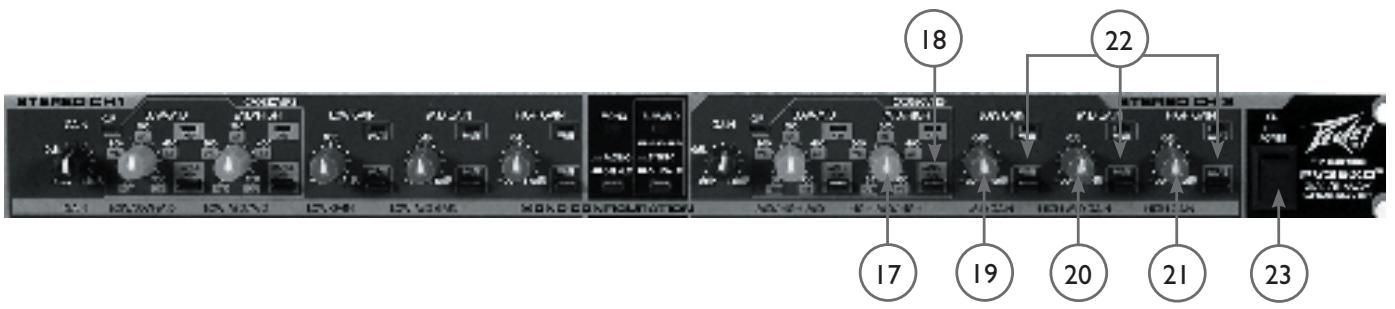

CROSSOVER-WAHLSCHALTER (Mitten/hohe Mitten) (15)

Gestattet dem Anwender die Auswahl der gewünschten Übergangsfrequenzen für die Hochmitten und die Tiefmitten. Je nach Stellung des Bereichs-Schalters liegt der Regelbereich zwischen 80 Hz und 900 Hz oder 800 Hz und 9 kHz.

RANGE-SCHALTER (x10) (Mitten/hohe Mitten) (16)

Ist dieser Schalter aktiviert, verzehnfacht sich der am CROSSOVER-Wahlschalter angezeigte Wert der Hochmitten und der tiefere Bereich der hohen Mitten. In diesem Fall ändert sich der Bereich von 80 Hz bis 900 Hz auf 800 Hz bis 9 kHz. Wenn „Range x10“ aktiv ist, leuchtet die rote LED über dem Schalter.

MTORD-CH1 18 22 17 19 20 21 23

CROSSOVER-WAHLSCHALTER (hohe Mitten/Höhen) (17)

Gestattet dem Anwender die Auswahl der gewünschten Übergangsfrequenzen für den höheren Bereich der Hochmitten und die Höhen. Je nach Stellung des Bereichs-Schalters liegt der Regelbereich zwischen 80 Hz und 900 Hz oder 800 Hz und 9 kHz.

RANGE-SCHALTER (x10) (hohe Mitten/Höhen) (18)

Ist dieser Schalter aktiviert, verzehnfacht sich der am CROSSOVER-Wahlschalter angezeigte Wert des höheren Bereichs der Hochmitten und der Höhen. In diesem Fall ändert sich der Bereich von 80 Hz bis 900 Hz auf 800 Hz bis 9 kHz. Wenn „Range x10“ aktiv ist, leuchtet die rote LED über dem Schalter.

MID-GAIN-REGLER (19)

Regelt den Ausgangspegel des mittelfrequenten Signals (Signal über der gewählten Tiefmitten-/Mitten- und unter der gewählten Mitten-/Hochmitten-Übergangsfrequenz) am XLR-Mittenausgang.

HIGH-MID-GAIN-REGLER (20)

Regelt den Ausgangspegel des hohen mittelfrequenten Signals (Signal über der gewählten Hochmitten-/Mitten- und unter der gewählten Höhen-Übergangsfrequenz) am XLR-Ausgang der hohen Mitten.

HIGH-GAIN-REGLER (21)

Regelt den Ausgangspegel des hochfrequenten Signals (Signal über der gewählten Hochmitten-/Höhen-Übergangsfrequenz) am XLR-Höhenausgang.

OUTPUT-MUTE-SCHALTER (Kanal 2) (22)

Mit diesen Schaltern wird der Ausgang der entsprechenden Pegelregler stumm geschaltet. Wenn Mute aktiv ist, leuchtet die rote LED über dem jeweiligen Schalter.

POWER-SCHALTER (23)

Steht dieser Kippschalter mit 2 Stellungen auf ON, wird das Gerät mit Netzstrom versorgt. Die rote LED über dem Netzschalter zeigt an, dass das Gerät am Netz ist (ON).

WARNING! DER AN/AUS SCHALTER IN DIESEM GERÄT UNTERBRICHT NICHT BEIDE SEITEN DES NETZES. AUCH WENN DER SCHALTER AUF "AUS" STEHT KANN IM INNERN DES GERÄTES IMMER NOCH GEFÄHRLICHE ELEKTRISCHE ENERGIEN VORHANDEN SEIN.

FENET 8 7 6 5 4 3 2 1

INPUT (Kanal I) (I)

Diese 3-Pin-Buchse (XLR-female) sorgt für einen symmetrierten Eingang für Kanal I.

Diese 3-Pin-Buchse (XLR-male) sorgt für einen symmetrierten Ausgang der niedrigen Frequenzen für Kanal I.

MID OUTPUT (Kanal I) (3)

Diese 3-Pin-Buchse (XLR-male) sorgt für einen symmetrierten Ausgang der Mittelfrequenzen für Kanal I.

HIGH OUTPUT (Kanal I) (4)

Diese Funktion steht beim Mono-Betrieb nicht zur Verfügung.

INPUT (Kanal 2) (5)

Diese Funktion steht beim Mono-Betrieb nicht zur Verfügung.

Diese 3-Pin-Buchse (XLR-male) sorgt für einen symmetrierten Ausgang der niedrigen Frequenzen für Kanal 2.

MID OUTPUT (Kanal 2) (7)

Diese 3-Pin-Buchse (XLR-male) sorgt für einen symmetrierten Ausgang der Mittelfrequenzen für Kanal 2.

HIGH OUTPUT (Kanal 2) (8)

Diese 3-Pin-Buchse (XLR-male) sorgt für einen symmetrierten Ausgang der hohen Frequenzen für Kanal 2.

Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit dem entsprechenden Wechselstromstecker und den entsprechenden Werten für die erforderliche Betriebsspannung liegt bei.

Der Erdungsstift eines Geräts darf keinesfalls entfernt werden. Er ist zu Ihrer Sicherheit vorhanden. Fehlt der Erdungsstift an der verwendeten Steckdose, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden. Um elektrische Schläge oder Brände auszuschließen, müssen der Equalizer sowie sämtliche zugehörigen Ausrüstungsteile korrekt geerdet werden.

In den IEC-NETZSTECKER ist der NETZSICHERUNGSHALTER integriert. Lässt sich dieses Gerät aus irgendeinem Grund nicht einschalten, entfernen Sie die Sicherung, indem Sie den Halter herausziehen. Überprüfen Sie, ob die Sicherung betriebsbereit ist. Ist dies nicht der Fall, ersetzen Sie diese Sicherung durch eine Sicherung gleichen Typs mit dem gleichen Wert. Sollte die Sicherung weiter Probleme bereiten, wenden Sie sich an ein zugelassenes Peavey-Service-Center in Ihrer Nähe.

PV®35XO

3-Wege-Stereo/4-Wege- oder 5-Wege-Mono-

Frequenzweiche

TECHNISCHE DATEN

Bandbreite: 20 Hz - 20 kHz

Frequenzverhalten: 20 Hz - 20 kHz +/- 1 dB

THD: 20 Hz - 20 kHz .005 dB %

Rauschabstand: -92 dB

Filtertyp: 24 dB/Oktave

Variabler Regelbereich:

	Stereo-Betrieb	Mono-Betrieb
Tiefen/Mitten	Bereich x1 = 80 Hz - 900 HzBereich x10 = 800 Hz - 9 kHz
Mitten/Höhen	Bereich x1 = 80 Hz - 900 HzBereich x10 = 800 Hz - 9 kHz
Tiefen/niedrige Mitten		Bereich x1 = 80 Hz - 900 HzBereich x10 = 800 Hz - 9 kHz
Tiefe Mitten/Mitten		Bereich x1 = 80 Hz - 900 HzBereich x10 = 800 Hz - 9 kHz
Mitten/Hohe Mitten		Bereich x1 = 80 Hz - 900 HzBereich x10 = 800 Hz - 9 kHz
Hohe Mitten/Höhen		Bereich x1 = 80 Hz - 900 HzBereich x10 = 800 Hz - 9 kHz

FRANÇAIS

PV®35XO
