Type de produit	Filtre actif (crossover) 3 voies stéréo / 5 voies mono
Marque	Peavey
Modèle	PV 35XO
Réponse en fréquence	20 Hz - 20 kHz ±1 dB
Distorsion harmonique totale (THD)	0,005 % (20 Hz - 20 kHz)
Rapport signal/bruit	-92 dB
Pente du filtre	24 dB/octave
Gammes de fréquences de coupure	80 Hz - 900 Hz ou 800 Hz - 9 kHz (sélectionnable x10)
Entrées	2x XLR femelles symétriques (canaux 1 et 2)
Sorties	6x XLR mâles symétriques (Low, Mid, High par canal) ; en mode mono : Low, Mid-Low, Mid, Mid-High, High
Contrôles	Gain d'entrée, fréquences de coupure (2 par canal), niveaux de sortie (Low, Mid, High), mute, sélecteur de mode (stéréo/mono), couplage des basses
Indicateurs	LED d'écrêtage (Clip), LED de sélection de gamme de fréquence, LED de mode, LED de mute
Alimentation	Connecteur IEC, fusible interne, tension secteur (non spécifiée mais typique 230 V / 50 Hz ou 120 V / 60 Hz)
Dimensions (approx.)	48,3 x 4,4 x 20,3 cm (19 pouces x 1,75 pouces x 8 pouces) – format rack 1U
Poids (approx.)	2,3 kg (5 lb)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec ; ne pas utiliser de liquides ou aérosols.
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas ouvrir le boîtier (risque de choc électrique) ; confier les réparations à un technicien agréé Peavey ; utiliser avec une prise de terre.
Pièces détachées et réparabilité	Fusible remplaçable par l'utilisateur (caractéristiques identiques) ; pour toute autre réparation, contacter un centre agréé Peavey.
Informations générales	Le PV 35XO est un filtre actif polyvalent conçu pour les systèmes de sonorisation professionnels, permettant un filtrage 3 voies stéréo ou 5 voies mono.

FOIRE AUX QUESTIONS - PV 35XO PEAVEY

Comment choisir entre le mode stéréo 3 voies et le mode mono 5 voies ?

Utilisez le sélecteur de mode (11) sur le panneau avant. La LED rouge s'allume en mode mono. En mode stéréo, vous avez deux canaux indépendants avec sorties Low, Mid, High. En mode mono, un seul canal d'entrée est utilisé (canal 1) et les sorties sont Low, Mid-Low, Mid, Mid-High, High.

Comment régler les fréquences de coupure ?

Utilisez les contrôles de fréquence (3, 5, 15, 17) et les sélecteurs x10 (4, 6, 16, 18). La plage est de 80 Hz à 900 Hz sans le multiplicateur x10, et de 800 Hz à 9 kHz avec le multiplicateur x10 activé (LED rouge allumée). Ajustez selon les spécifications de vos enceintes.

Que faire si le voyant Clip s'allume en permanence ?

Réduisez le gain d'entrée (contrôle 1 ou 13) jusqu'à ce que le voyant Clip ne s'allume plus qu'occasionnellement. Un écrêtage continu peut endommager le système de diffusion.

Comment utiliser la fonction de couplage des basses fréquences ?

En mode stéréo, activez le sélecteur 'Low Output Couple' (12). Les sorties Low des deux canaux sont alors combinées sur une seule sortie (canal 1 Low). Cela permet d'utiliser un seul ampli pour les basses en stéréo.

Puis-je utiliser le PV 35XO avec des enceintes passives ?

Oui, le PV 35XO est un filtre actif (crossover) conçu pour être placé avant les amplificateurs de puissance. Les sorties doivent être connectées aux entrées des amplis qui alimentent les différentes voies d'enceintes.

Quel type de câble utiliser pour les connexions ?

Utilisez des câbles XLR symétriques pour les entrées et sorties afin de minimiser le bruit. Les entrées sont femelles, les sorties sont mâles.

Comment remplacer le fusible ?

Débranchez l'appareil du secteur. Retirez le porte-fusible situé dans le connecteur IEC. Vérifiez le fusible ; s'il est grillé, remplacez-le par un fusible de mêmes caractéristiques (calibre et type). Si le problème persiste, contactez un centre agréé Peavey.

Que signifie la LED rouge sur le sélecteur x10 ?

La LED rouge indique que la gamme de fréquences multipliée par 10 est active, c'est-à-dire que la fréquence de coupure se situe entre 800 Hz et 9 kHz au lieu de 80 Hz à 900 Hz.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de solvants, de produits abrasifs ou de liquides qui pourraient pénétrer à l'intérieur.

L'appareil ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur est sous tension. Vérifiez le fusible comme décrit ci-dessus. Si tout semble correct et que l'appareil ne s'allume toujours pas, contactez un technicien agréé Peavey.

MODE D'EMPLOI PV 35XO PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique — NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.

AVIS: Dans le but de reduire les risques d'incendie ou de decharge électrique, cet appareil ne doit pas être expose à la pluie ou à l'humidite et aucun objet rempli de liquide, tel qu'un vase, ne doit être pose sur celui-ci. Avant d'utiliser de cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux precautions d'usage incluant:

CE

1. Lire ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prétez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilisez pas cette unité proche de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
8. Ne positionnez pas votre unité à proximité de toute source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
11. Note pour les Royaumes-Unis: Si les couleurs de connecteurs du cable d'alimentation ne correspond pas au guide de la prise secteur, procédez comme suit:
    a) Le connecteur vert et jaune doit être connectrer au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide.
    b) Le connecteur Bleu doit être connectrer au terminal noté N, correspondnat à la couleur noire du guide.
    c) Le connecteur marron doit être connectrer au terminal noté L, correspondant à la couleur rouge du guide..
12. N'utilisez que des fixations approuvées par le fabriquant.
13. Lors de l'utilisation sur pied ou pole de support, assurez dans le cas de déplacement de l'ensemble enceinte/support de prévenir tout basculement intempestif de celui-ci.
14. Il est conseillé de déconnecter du secteur votre unité en cas d'orage ou de durée prolongée sans utilisation.
15. Seul un technicien agréé par le fabriquant est à même de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subit des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
16. Ne déconnectez jamais la prise de terre de votre unité.
17. Si votre unité est destinée a être montée en rack, des supports arriere doivent être utilises.
18. Une exposition à de hauts niveaux sonores peut conduire à des dommages de l'écoute irréversibles. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expériencera une perte de l'écoute après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:

Durée par Jour (heures)	Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
1 12	102
1	105
12	110
14 ou inférieur	115

D'après les études menées par le OSHA, toute exposition au delà des limites décrites ce-dessus entrainera des pertes de l'écoute chez la plupart des sujets. Le port de système de protection (casque, oreilette de filtrage,...) doit être observé lors de l'opération cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au delà des limites décrites ci-dessus.

GARDEZ CES INSTRUCTIONS!

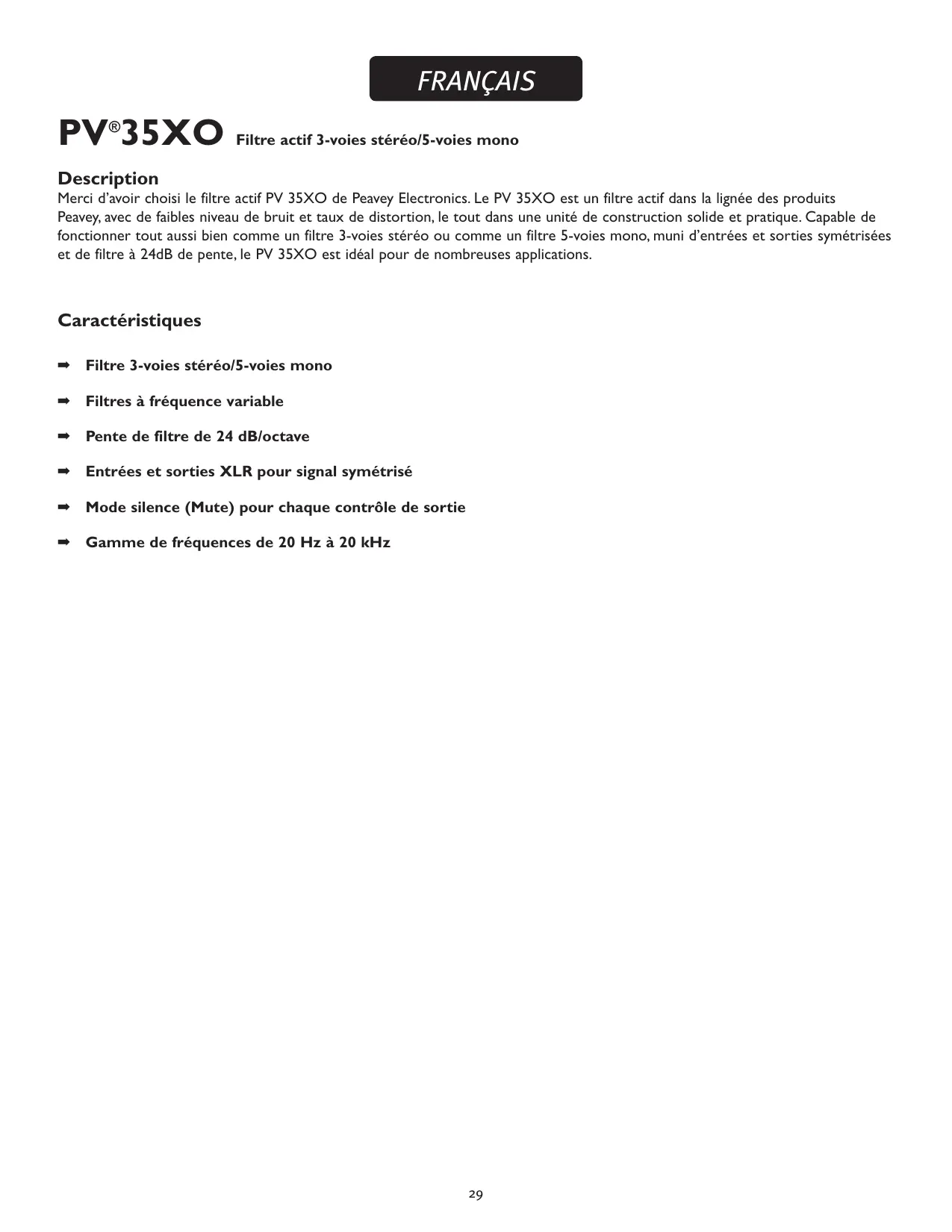

Filtre actif 3-voies stéréo/5-voies mono

Description

Merci d'avoir choisi le filtre actif PV 35XO de Peavey Electronics. Le PV 35XO est un filtre actif dans la lignée des produits Peavey, avec de faibles niveau de bruit et taux de distortion, le tout dans une unité de construction solide et pratique. Capable de fonctionner tout aussi bien comme un filtre 3-voies stéréo ou comme un filtre 5-voies mono, muni d'entrées et sorties symétrisées et de filtre à 24dB de pente, le PV 35XO est idéal pour de nombreuses applications.

Caractéristiques

→ Filtre 3-voies stéréo/5-voies mono
→ Filtres à fréquence variable
→ Pente de filtre de 24 dB/octave
→ Entrées et sorties XLR pour signal symétrisé
→ Mode silence (Mute) pour chaque contrôle de sortie
→ Gamme de fréquences de 20 Hz à 20 kHz

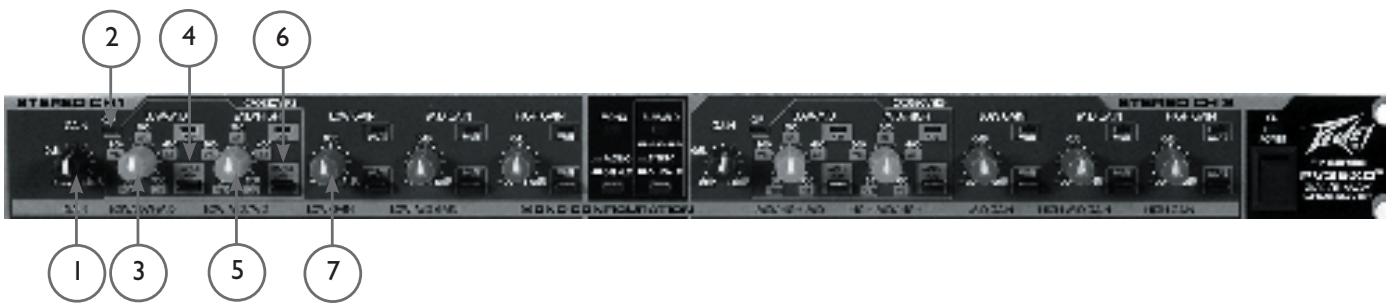

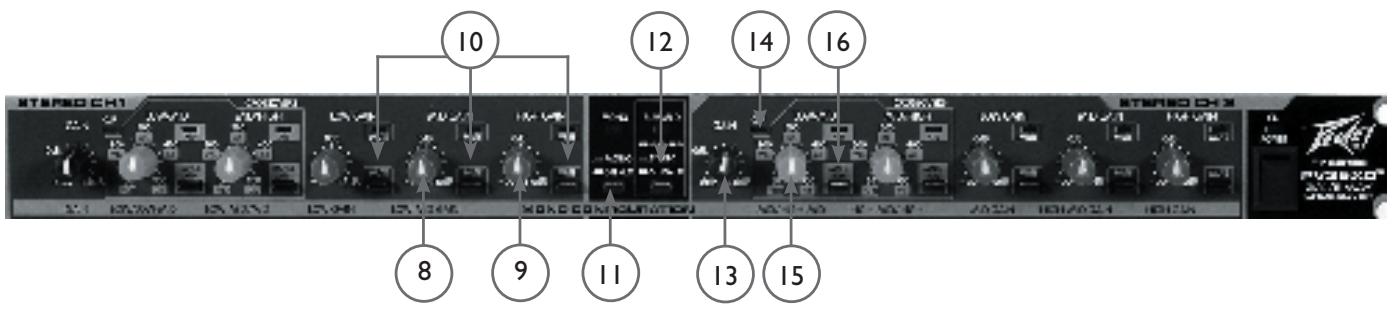

PANNEAU AVANT

Ce contrôle vous permet d'optimiser le gain du signal du canal I pour les étages de puissance. Il permet une altération de 0 à +12dB.

INDICATEUR D'ECRETAGE (CLIP Canal I) (2)

Quand illuminé, l'indicateur rouge à l'extrémité ddu gain d'entrée vous indique la présence d'écrètage. Cet écrètage peut même être entendu comme une distortion du signal. Bien qu'un flash occasionel de cet indicateur est tolérable, il ne devrait en aucun cas resté illuminé de façon constante. Un écrètage continu se traduit toujours par des dommages au système de diffusion.

CONTROLE DE LA FREQUENCE DE FILTRE (Canal I Grave/Médium) (3)

Ce contrôle vous permet de choisir la fréquence de coupure entre les deux gammes de fréquences (graves et médium). L'échelonnage est entre 80 Hz et 900 Hz ou 800 kHz et 9 kHz selon la position du sélecteur de filtre (4).

SELECTEUR DE FILTRE (x10) (Canal I Grave/Médium) (4)

Ce sélecteur vous permet de choisir la gamme de fréquences de coupure nécessaire à vos enceintes/système de diffusion. Le choix est entre de 80 Hz à 900 Hz ou de 800 Hz à 9 kHz. La LED rouge correspondante s'illumine si la seconde est sélectionnée.

CONTROLE DE LA FREQUENCE DE FILTRE (Canal I Médium/Aigu) (5)

Ce contrôle vous permet de choisir la fréquence de coupure entre les deux gammes de fréquences (médium et aigues). L'échelonnage est entre 80 Hz et 900 Hz ou 800 kHz et 9 kHz selon la position du sélecteur de filtre (6).

SELECTEUR DE FILTRE (x10) (Canal I Médium/Aigu) (6)

Ce sélecteur vous permet de choisir la gamme de fréquences de coupure nécessaire à vos enceintes/système de diffusion. Le choix est entre de 80 Hz à 900 Hz ou de 800 Hz à 9 kHz. La LED rouge correspondante s'illumine si la seconde est sélectionnée.

CONTROLE DES BASSES FREQUENCES (Canal I) (7)

Ce contrôle vous permet d'optimiser le signal basses-fréquences du canal I pour l'envoi à l'étage de puissance correspondant, présent à la sortie XLR annotée 'low output' du canal I.

MTURSO CH1 10 12 14 16 8 9 11 13 15

CONTROLE DES FREQUENCES MEDIUM (Canal I) (8)

Ce contrôle vous permet d'optimiser le signal fréquences médium du canal I pour l'envoi à l'étage de puissance correspondant, présent à la sortie XLR annotée 'mid output' du canal I.

CONTROLE DES HAUTES FREQUENCES (Canal I) (9)

Ce contrôle vous permet d'optimiser le signal hautes-fréquences du canal I pour l'envoi à l'étage de puissance correspondant, présent à la sortie XLR annotée 'high output' du canal I.

INTERRUPTEUR DE MODE SILENCE (MUTE Canal I) (10)

Cet interrupteur vous permet de passer le canal correspondant au contrôle en mode silence. La LED rouge correspondante s'illumine pour indiquer l'activation du mode silence.

SELECTEUR DE MODE (II)

Ce sélecteur vous permet de choisir entre les deux modes de fonctionnement de votre unité: 3-vois stéréo ou 5-voies mono. La LED rouge correspondante s'illumine pour indiquer l'activation du mode mono.

SELECTEUR DE SORTIE BASSES FREQUENCES COUPLEES (12)

Ce sélecteur vous permet de coupler les gammes de fréquences basses des 2 canaux de votre unité, vous permettant de réduire le nombre d'amplificateur nécessaire à la diffusion. La LED rouge correspondante s'illumine pour indiquer l'activation de la sortie couplée.

CONTROLE DE GAIN D'ENTREE (Canal 2) (13)

Ce contrôle vous permet d'optimiser le gain du signal du canal 2 pour les étages de puissance. Il permet une altération de 0 à +12 dB.

INDICATEUR D'ECRETAGE (CLIP Canal 2) (14)

Quand illuminé, l'indicateur rouge à l'extrémité ddu gain d'entrée vous indique la présence d'écrétage. Cet écrétage peut même être entendu comme une distortion du signal. Bien qu'un flash occasionel de cet indicateur est tolérable, il ne devrait en aucun cas resté illuminé de façon constante. Un écrétage continu se traduit toujours par des dommages au système de diffusion.

CONTROLE DE LA FREQUENCE DE FILTRE (Canal 2 Grave/Médium) (15)

Ce contrôle vous permet de choisir la fréquence de coupure entre les deux gammes de fréquences (graves et médium). L'échelonnage est entre 80 Hz et 900 Hz ou 800 kHz et 9 kHz selon la position du sélecteur de filtre (16).

SELECTEUR DE FILTRE (x10) (Canal 2 Grave/Médium) (16)

Ce sélecteur vous permet de choisir la gamme de fréquences de coupure nécessaire à vos enceintes/système de diffusion. Le choix est entre de 80 Hz à 900 Hz ou de 800 Hz à 9 kHz. La LED rouge correspondante s'illumine si la seconde est sélectionnée.

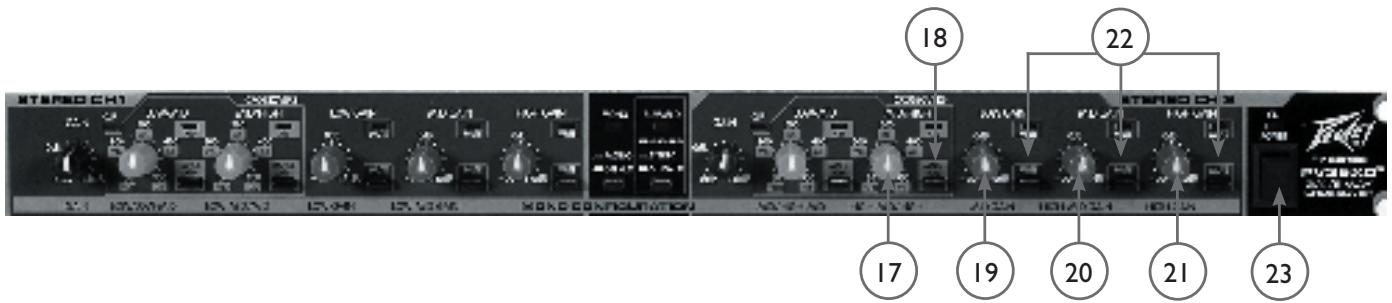

NTURIO CH1 18 22 17 19 20 21 23

CONTROLE DE LA FREQUENCE DE FILTRE (Canal 2 Médium/Aigu) (17)

Ce contrôle vous permet de choisir la fréquence de coupure entre les deux gammes de fréquences (médium et aigues). L'échelonnage est entre 80 Hz et 900 Hz ou 800 kHz et 9 kHz selon la position du sélecteur de filtre (18).

SELECTEUR DE FILTRE (x10) (Canal 2 Médium/Aigu) (18)

Ce sélecteur vous permet de choisir la gamme de fréquences de coupure nécessaire à vos enceintes/système de diffusion. Le choix est entre de 80 Hz à 900 Hz ou de 800 Hz à 9 kHz. La LED rouge correspondante s'illumine si la seconde est sélectionnée.

CONTROLE DES BASSES FREQUENCES (Canal 2) (19)

Ce contrôle vous permet d'optimiser le signal basses-fréquences du canal 2 pour l'envoi à l'étage de puissance correspondant, présent à la sortie XLR annotée 'low output' du canal 2.

CONTROLE DES FREQUENCES MEDIUM (Canal 2) (20)

Ce contrôle vous permet d'optimiser le signal fréquences médium du canal 2 pour l'envoi à l'étage de puissance correspondant, présent à la sortie XLR annotée 'mid output' du canal 2.

CONTROLE DES HAUTES FREQUENCES (Canal 2) (21)

Ce contrôle vous permet d'optimiser le signal hautes-fréquences du canal 2 pour l'envoi à l'étage de puissance correspondant, présent à la sortie XLR annotée 'high output' du canal 2.

INTERRUPTEUR DE MODE SILENCE (MUTE Canal 2) (22)

Cet interrupteur vous permet de passer le canal correspondant au contrôle en mode silence. La LED rouge correspondante s'illumine pour indiquer l'activation du mode silence.

INTERRUPTEUR D'ALIMENTATION (23)

Cet interrupteur permet de mettre votre unité sous/hors tension. Votre unité est active lorsque cet interrupteur est sur la position annotée ON, la LED rouge correspondante illuminée.

ATTENTION L'INTERRUPTEUR D'ALIMENTATION NE COUPE PAS CELLE-CI AUX DEUX BORNES ET DE L'ENERGIE ELECTRIQUE PEUT ETRE PRESENTE DANS CERTAINS COMPOSANTS APRES LA MISE HORS-TENSION.

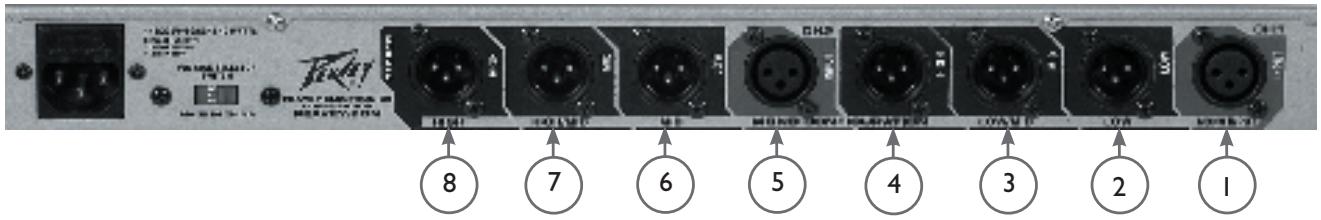

FENET 8 7 6 5 4 3 2 1

Ce connecteur XLR femelle est symétrisé et vous permet d'envoyer le signal audio au canal I.

SORTIE BASSES-FREQUENCES (Canal I) (2)

Ce connecteur mâle XLR vous permet d'envoyer le signal basses-fréquences du canal I vers l'étage de puissance correspondant.

SORTIE FREQUENCES MEDIUM (Canal I) (3)

Ce connecteur mâle XLR vous permet d'envoyer le signal des fréquences médium du canal I vers l'étage de puissance correspondant.

SORTIE HAUTES-FREQUENCES (Canal I) (4)

Ce connecteur mâle XLR vous permet d'envoyer le signal hautes-fréquences du canal I vers l'étage de puissance correspondant.

Ce connecteur XLR femelle est symétrisé et vous permet d'envoyer le signal audio au canal 2.

SORTIE BASSES-FREQUENCES (Canal 2) (6)

Ce connecteur mâle XLR vous permet d'envoyer le signal basses-fréquences du canal 2 vers l'étage de puissance correspondant.

SORTIE FREQUENCES MEDIUM (Canal 2) (7)

Ce connecteur mâle XLR vous permet d'envoyer le signal des fréquences médium du canal 2 vers l'étage de puissance correspondant.

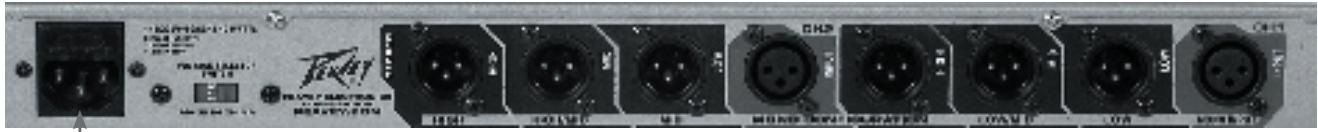

SORTIE HAUTES-FREQUENCES (Canal 2) (8)

Ce connecteur mâle XLR vous permet d'envoyer le signal hautes-fréquences du canal 2 vers l'étage de puissance correspondant.

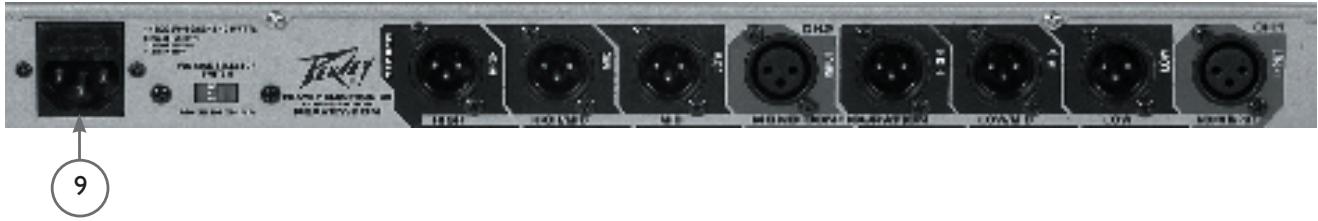

Ce connecteur d'alimentation est au standard IEC. Un cordon aux spécifications adaptées est inclu dans le carton d'emballage.

Toujours relier votre unité à une prise munie d'une connexion à la terre, et celle-ci correctement reliée au circuit électrique.

Le fusible principal de votre unité est incorporé dans ce connecteur. Si votre unité ne se met pas sous tension après connexion à la source d'alimentation électrique, vérifiez ce fusible. Pour cela, déconnecter votre unité, retirer l'habitacle du fusible du connecteur de votre unité, et vérifier l'état du fusible. Si le fusible est endommagé, remplacez-le avec un autre de même caractéristiques. Si le problème persiste, contactez votre revendeur ou un centre agréé Peavey.

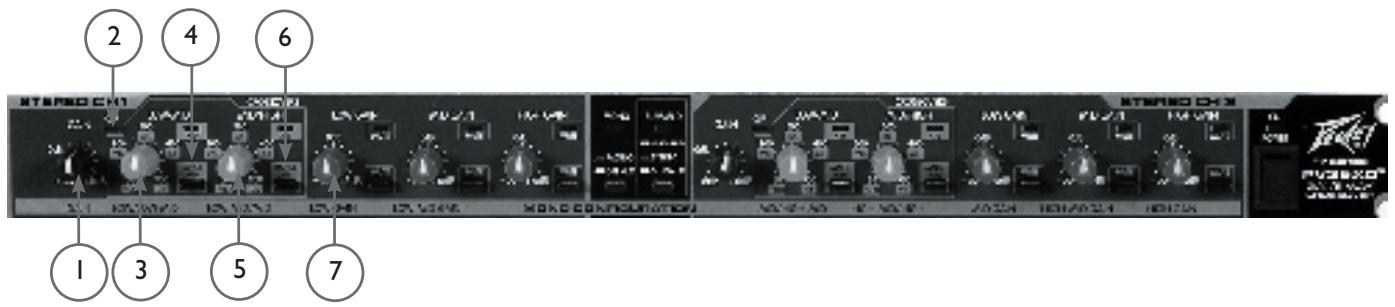

PANNEAU AVANT

Ce contrôle vous permet d'optimiser le gain du signal pour les étages de puissance. Il permet une altération de 0 à +12 dB.

INDICATEUR D'ECRETAGE (CLIP) (2)

Quand illuminé, l'indicateur rouge à l'extrémité ddu gain d'entrée vous indique la présence d'écrètage. Cet écrètage peut même être entendu comme une distortion du signal. Bien qu'un flash occasionel de cet indicateur est tolérable, il ne devrait en aucun cas resté illuminé de façon constante. Un écrètage continu se traduit toujours par des dommages au système de diffusion.

CONTROLE DE LA FREQUENCE DE FILTRE (Grave/Médium-Grave) (3)

Ce contrôle vous permet de choisir la fréquence de coupure entre les deux gammes de fréquences (graves et médium-graves). L'échelonnage est entre 80 Hz et 900 Hz ou 800 kHz et 9 kHz selon la position du sélecteur de filtre (4).

SELECTEUR DE FILTRE (x10) (Grave/Médium-Grave) (4)

Ce sélecteur vous permet de choisir la gamme de fréquences de coupure nécessaire à vos enceintes/système de diffusion. Le choix est entre de 80 Hz à 900 Hz ou de 800 Hz à 9 kHz. La LED rouge correspondante s'illumine si la seconde est sélectionnée.

CONTROLE DE LA FREQUENCE DE FILTRE (Médium-Grave/Médium) (5)

Ce contrôle vous permet de choisir la fréquence de coupure entre les deux gammes de fréquences (médium-graves et médium). L'échelonnage est entre 80 Hz et 900 Hz ou 800 kHz et 9 kHz selon la position du sélecteur de filtre (6).

SELECTEUR DE FILTRE (x10) (Médium-Grave/Médium) (6)

Ce sélecteur vous permet de choisir la gamme de fréquences de coupure nécessaire à vos enceintes/système de diffusion. Le choix est entre de 80 Hz à 900 Hz ou de 800 Hz à 9 kHz. La LED rouge correspondante s'illumine si la seconde est sélectionnée.

CONTROLE DES BASSES FREQUENCES (7)

Ce contrôle vous permet d'optimiser le signal basses-fréquences pour l'envoi à l'étage de puissance correspondant, présent à la sortie XLR annotée 'low output'.

Ce contrôle vous permet d'optimiser le signal des fréquences médium-graves pour l'envoi à l'étage de puissance correspondant, présent à la sortie XLR annotée 'mid-low output'.

CONTROLE DES HAUTES FREQUENCES (Canal I) (9)

Ce contrôle n'est pas actif en mode mono.

INTERRUPTEUR DE MODE SILENCE (MUTE Canal I) (10)

Cet interrupteur vous permet de passer le canal correspondant au contrôle en mode silence. La LED rouge correspondante s'illumine pour indiquer l'activation du mode silence.

SELECTEUR DE MODE (II)

Ce sélecteur vous permet de choisir entre les deux modes de fonctionnement de votre unité: 3-vois stéréo ou 5-voies mono. La LED rouge correspondante s'illumine pour indiquer l'activation du mode mono.

SELECTEUR DE SORTIE BASSES FREQUENCES COUPLEES (12)

Ce contrôle n'est pas actif en mode mono.

CONTROLE DE GAIN D'ENTREE (Canal 2) (13)

Ce contrôle n'est pas actif en mode mono.

INDICATEUR D'ECRETAGE (CLIP Canal 2) (14)

Ce contrôle n'est pas actif en mode mono.

CONTROLE DE LA FREQUENCE DE FILTRE (Médium/Médium-aigues) (15)

Ce contrôle vous permet de choisir la fréquence de coupure entre les deux gammes de fréquences (médium et médium-aigues). L'échelonnage est entre 80 Hz et 900 Hz ou 800 kHz et 9 kHz selon la position du sélecteur de filtre (16).

SELECTEUR DE FILTRE (x 10) (Médium/Médium-aigues) (16)

Ce sélecteur vous permet de choisir la gamme de fréquences de coupure nécessaire à vos enceintes/système de diffusion. Le choix est entre de 80 Hz à 900 Hz ou de 800 Hz à 9 kHz. La LED rouge correspondante s'illumine si la seconde est sélectionnée.

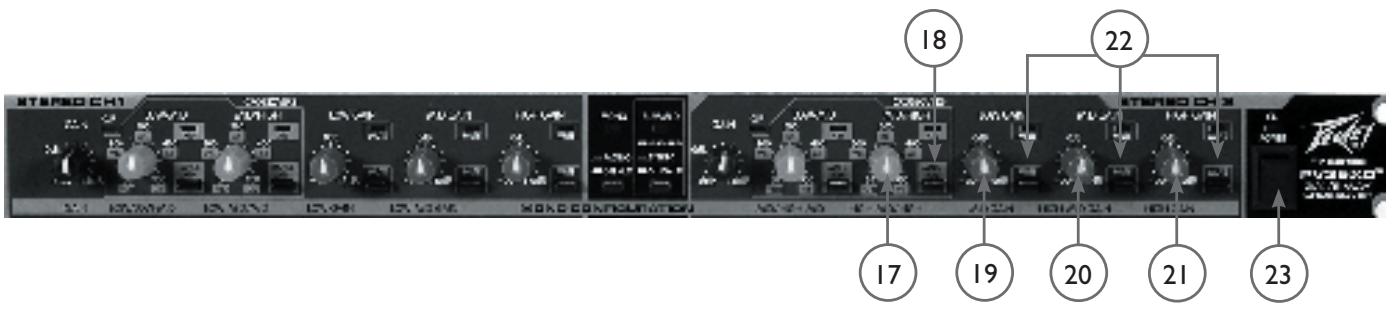

MTORD-CH1 18 22 17 19 20 21 23

CONTROLE DE LA FREQUENCE DE FILTRE (Médium-aigues/Aigues) (17)

Ce contrôle vous permet de choisir la fréquence de coupure entre les deux gammes de fréquences (médium-aigues et aigues). L'échelonnage est entre 80 Hz et 900 Hz ou 800 kHz et 9 kHz selon la position du sélecteur de filtre (18).

SELECTEUR DE FILTRE (x10) (Médium-aigues/Aigues) (18)

Ce sélecteur vous permet de choisir la gamme de fréquences de coupure nécessaire à vos enceintes/système de diffusion. Le choix est entre de 80 Hz à 900 Hz ou de 800 Hz à 9 kHz. La LED rouge correspondante s'illumine si la seconde est sélectionnée.

CONTROLE DES FREQUENCES MEDIUM (19)

Ce contrôle vous permet d'optimiser le signal fréquences médium pour l'envoi à l'étage de puissance correspondant, présent à la sortie XLR annotée 'mid output'.

CONTROLE DES FREQUENCES MEDIUM-AIGUES (20)

Ce contrôle vous permet d'optimiser le signal fréquences médium-aigues pour l'envoi à l'étage de puissance correspondant, présent à la sortie XLR annotée 'high-mid output'.

CONTROLE DES HAUTES FREQUENCES (21)

Ce contrôle vous permet d'optimiser le signal hautes-fréquences du pour l'envoi à l'étage de puissance correspondant, présent à la sortie XLR annotée 'high output'.

INTERRUPTEUR DE MODE SILENCE (MUTE Canal 2) (22)

Cet interrupteur vous permet de passer le canal correspondant au contrôle en mode silence. La LED rouge correspondante s'illumine pour indiquer l'activation du mode silence.

INTERRUPTEUR D'ALIMENTATION (23)

Cet interrupteur permet de mettre votre unité sous/hors tension. Votre unité est active lorsque cet interrupteur est sur la position annotée ON, la LED rouge correspondante illuminée.

ATTENTION! L'INTERRUPTEUR D'ALIMENTATION NE COUPE PAS CELLE-CI AUX DEUX BORNES ET DE L'ENERGIE ELECTRIQUE PEUT ETRE PRESENTE DANS CERTAINS COMPOSANTS APRES LA MISE HORS-TENSION.

FENET 8 7 6 5 4 3 2 1

ENTREE (I)

Ce connecteur XLR femelle est symétrisé et vous permet d'envoyer le signal audio à votre unité.

SORTIE BASSES-FREQUENCES (2)

Ce connecteur mâle XLR vous permet d'envoyer le signal basses-fréquences vers l'étage de puissance correspondant.

SORTIE FREQUENCES MEDIUM-GRAVES (3)

Ce connecteur mâle XLR vous permet d'envoyer le signal des fréquences médium-graves vers l'étage de puissance correspondant.

SORTIE HAUTES-FREQUENCES (Canal I) (4)

Cette sortie n'est pas active en mode mono.

Cette sortie n'est pas active en mode mono.

SORTIE FREQUENCES MEDIUM (6)

Ce connecteur mâle XLR vous permet d'envoyer le signal des fréquences médium vers l'étage de puissance correspondant.

SORTIE FREQUENCES MEDIUM-AIGUES (7)

Ce connecteur mâle XLR vous permet d'envoyer le signal des fréquences médium-aigues vers l'étage de puissance correspondant.

SORTIE HAUTES-FREQUENCES (8)

Ce connecteur mâle XLR vous permet d'envoyer le signal hautes-fréquences vers l'étage de puissance correspondant.

FENET 19:04 +0.5V +0.5V +0.5V +0.5V +0.5V +0.5V +0.5V +0.5V +0.5V +0.5V +0.5V +0.5V +0.5V +0.5V +0.5V +0.5V +0.5V +0. ⑨

Ce connecteur d'alimentation est au standard IEC. Un cordon aux spécifications adaptées est inclu dans le carton d'emballage.

Toujours relier votre unité à une prise munie d'une connexion à la terre, et celle-ci correctement reliée au circuit électrique.

Le fusible principal de votre unité est incorporé dans ce connecteur. Si votre unité ne se met pas sous tension après connexion à la source d'alimentation électrique, vérifiez ce fusible. Pour cela, déconnecter votre unité, retirer l'habitacle du fusible du connecteur de votre unité, et vérifier l'état du fusible. Si le fusible est endommagé, remplacez-le avec un autre de même caractéristiques. Si le problème persiste, contactez votre revendeur ou un centre agréé Peavey.

PV®35XO

Filtre actif 3-voies stéréo/5-voies mono

SPECIFICATIONS

Fréquence de travail: 20 Hz - 20 kHz

Réponse en fréquence: 20 Hz - 20 kHz +/- 1 dB

THD: 20 Hz - 20 kHz .005 dB %

Rapport Signal/Bruit: -92 dB

Type de filtre: 24 dB/Octave

Gammes de fréquences de séparation:
