BEDIENUNGSANLEITUNG RQ 2300 PEAVEY

pluie ou à l’humidité. Avant d’utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel. Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können. Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen. VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen! VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden könnten. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen. ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte dieses Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung lesen.

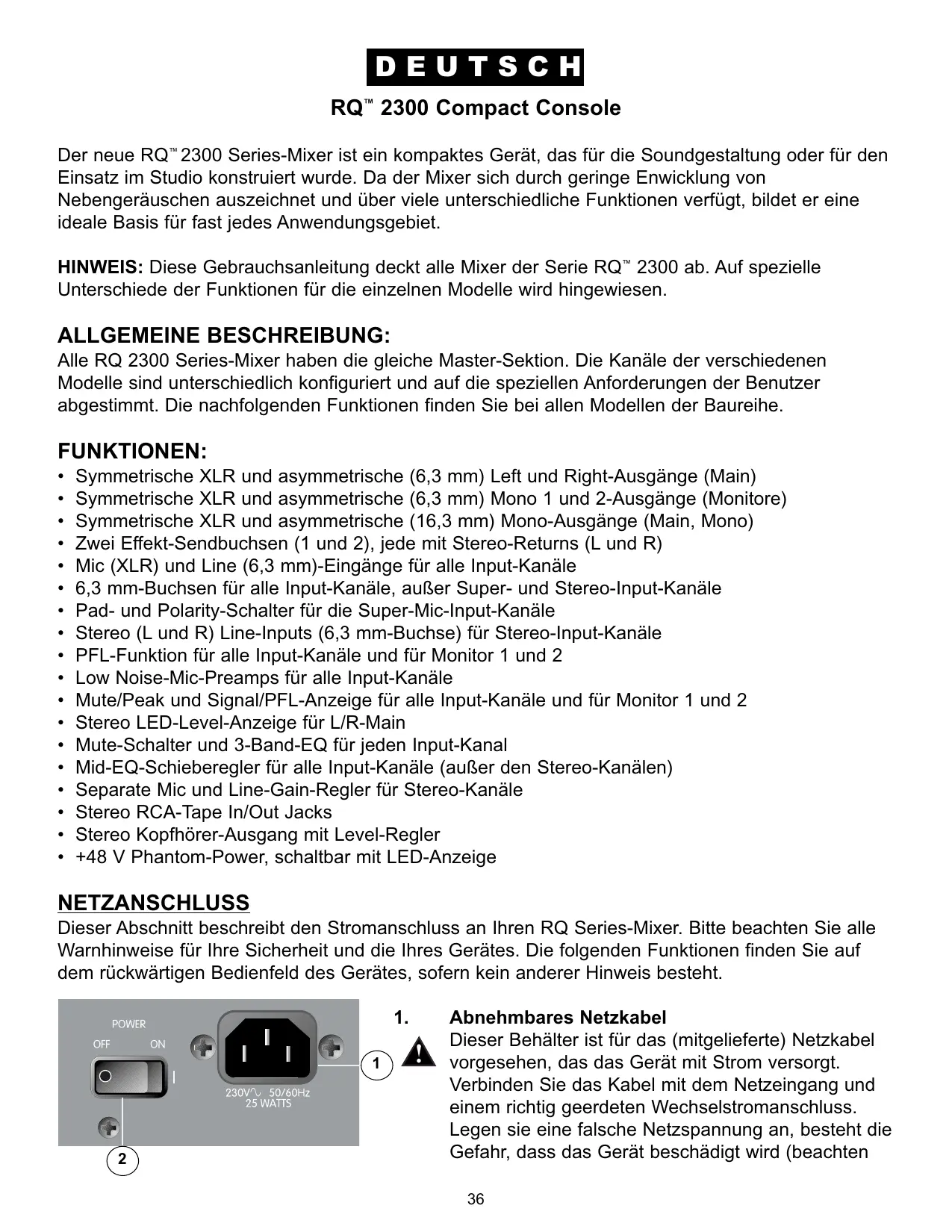

DEUTSCH RQ™ 2300 Compact Console Der neue RQ™ 2300 Series-Mixer ist ein kompaktes Gerät, das für die Soundgestaltung oder für den Einsatz im Studio konstruiert wurde. Da der Mixer sich durch geringe Enwicklung von Nebengeräuschen auszeichnet und über viele unterschiedliche Funktionen verfügt, bildet er eine ideale Basis für fast jedes Anwendungsgebiet. HINWEIS: Diese Gebrauchsanleitung deckt alle Mixer der Serie RQ™ 2300 ab. Auf spezielle Unterschiede der Funktionen für die einzelnen Modelle wird hingewiesen. ALLGEMEINE BESCHREIBUNG: Alle RQ 2300 Series-Mixer haben die gleiche Master-Sektion. Die Kanäle der verschiedenen Modelle sind unterschiedlich konfiguriert und auf die speziellen Anforderungen der Benutzer abgestimmt. Die nachfolgenden Funktionen finden Sie bei allen Modellen der Baureihe. FUNKTIONEN:

Symmetrische XLR und asymmetrische (6,3 mm) Left und Right-Ausgänge (Main) Symmetrische XLR und asymmetrische (6,3 mm) Mono 1 und 2-Ausgänge (Monitore) Symmetrische XLR und asymmetrische (16,3 mm) Mono-Ausgänge (Main, Mono) Zwei Effekt-Sendbuchsen (1 und 2), jede mit Stereo-Returns (L und R) Mic (XLR) und Line (6,3 mm)-Eingänge für alle Input-Kanäle 6,3 mm-Buchsen für alle Input-Kanäle, außer Super- und Stereo-Input-Kanäle Pad- und Polarity-Schalter für die Super-Mic-Input-Kanäle Stereo (L und R) Line-Inputs (6,3 mm-Buchse) für Stereo-Input-Kanäle PFL-Funktion für alle Input-Kanäle und für Monitor 1 und 2 Low Noise-Mic-Preamps für alle Input-Kanäle Mute/Peak und Signal/PFL-Anzeige für alle Input-Kanäle und für Monitor 1 und 2 Stereo LED-Level-Anzeige für L/R-Main Mute-Schalter und 3-Band-EQ für jeden Input-Kanal Mid-EQ-Schieberegler für alle Input-Kanäle (außer den Stereo-Kanälen) Separate Mic und Line-Gain-Regler für Stereo-Kanäle Stereo RCA-Tape In/Out Jacks Stereo Kopfhörer-Ausgang mit Level-Regler +48 V Phantom-Power, schaltbar mit LED-Anzeige NETZANSCHLUSS Dieser Abschnitt beschreibt den Stromanschluss an Ihren RQ Series-Mixer. Bitte beachten Sie alle Warnhinweise für Ihre Sicherheit und die Ihres Gerätes. Die folgenden Funktionen finden Sie auf dem rückwärtigen Bedienfeld des Gerätes, sofern kein anderer Hinweis besteht.

Abnehmbares Netzkabel Dieser Behälter ist für das (mitgelieferte) Netzkabel vorgesehen, das das Gerät mit Strom versorgt. Verbinden Sie das Kabel mit dem Netzeingang und einem richtig geerdeten Wechselstromanschluss. Legen sie eine falsche Netzspannung an, besteht die Gefahr, dass das Gerät beschädigt wird (beachten

Sie die Spannungsangabe auf dem Gerät). Entfernen Sie keinesfalls den Erdungspol des Netzsteckers. Falls dieser verloren oder beschädigt wird, verwenden Sie nur Ersatz mit den richtigen Merkmalen.

NETZANSCHLUSS: Das ist der Haupt-Netzschalter des Mixers. Um das Gerät anzuschalten, bringen Sie den Schalter in die (|)-Position. In der (O)-Position schalten Sie das Gerät ab. Die Power-On LEDAnzeige leuchtet, wenn das Gerät angeschaltet ist.

POWER-LED-ANZEIGE: Die aufleuchtende LED-Anzeige gibt an, dass das Gerät an den Netzstrom angeschlossen ist.

InputS und OutputS Sie müssen zuerst die externen Geräte mit dem RQ verbinden, um die nachfolgenden Funktionen besser verstehen zu können. Dieser Abschnitt beschreibt die Ein- und Ausgänge, die sich auf der Rückseite Ihres RQ Series-Mixers befinden. Die Beschreibung der Kanal-Eingänge finden Sie im Abschnitt “Input-Kanäle” dieser Gebrauchsanleitung. In diesem Kapitel werden Sie den Signalfluss Ihres RQ Mixers besser verstehen lernen. Warnung: Schließen Sie die nachfolgend aufgeführten Buchsen immer nur dann an, wenn der RQ-Mixer und die daran angeschlossenen Geräte ausgeschaltet sind. Es wird auch empfohlen, die Master- und Monitor-Fader (lesen Sie dazu den Abschnitt “Master-Sektion”) ganz nach unten zu schieben, bevor Sie das Gerät anschalten. Damit stellen Sie sicher, dass kein Signal auf die Ausgänge gelegt ist.

RETURN-EINGÄNGE: 6,3 mm symmetrischer (TRS) Eingang mit hoher Impedanz für hohe Signal-Levels. Diese sind für die Effekt-Returns vorgesehen, können aber auch für zusätzliche Stereo-Eingänge benutzt werden. Der Tip ist positiv und kann auch für asymmetrische Eingänge verwendet werden. Der Left/Mono-Eingang liefert Signale zu den linken und rechten Eingängen, wenn die rechte Eingangsbuchse nicht angeschlossen ist.

EFFECTS-OUT: 6,3 mm asymmetrische TS-Ausgangsbuchse des entsprechenden Effekt-Mixes. Sie können damit auch ein externes Monitor-System oder Effektgerät speisen.

MONITOR 1-OUT: 6,3 mm asymmetrischer TS-Ausgang und ein voll symmetrischer XLR-Ausgang des Monitor 1-Mix, um ein externes Monitor-System zu versorgen. (Der Tip ist positiv.) Der Output-Level wird über die individuellen Kanal-Monitor 1-Send-Regler und über den Master-Monitor 2Fader (33) gesteuert. Beide Ausgänge können gleichzeitig benutzt werden.

MONITOR 2-OUT: 6,3 mm asymmetrischer TS-Ausgang und ein voll symmetrischer XLR-Ausgang des Monitor 2-Mix, um ein externes Monitor-System zu speisen. (Wir empfehlen den positiven Ausgang.) Der Output-Level wird über die individuellen Kanal-Monitor 2-Send-Regler und über den Master-Monitor 2-Fader (34) gesteuert. Beide Ausgänge können gleichzeitig benutzt werden.

MAIN LEFT/RIGHT-AUSGÄNGE: 6,3 mm TS- und ein voll symmetrischer XLR-Ausgang des Left und Right-Mixes. Der OutputLevel wird über die Master-Left und Right-Fader (35) bestimmt. Beide Ausgänge können gleichzeitig benutzt werden.

MAIN MONO-AUSGÄNGE: 6,3 mm TS- und ein vollsymmetrischer XLR-Ausgang des Mono-Mix (Left/Right-Summe). Der Output-Level wird über den Master-Mono-Fader (36) gesetzt. Master-SEKTION Die Master-Sektion beinhaltet alle Master Level-Regler, Effects Send/Return-Regler, Kopfhörer- und Bandmaschinen-Regler, wie auch das Level-Messinstrument. Es ist wichtig, diesen Bereich des Pultes genau einzustellen, um das Optimale der Input-Kanal Sektion Ihres RQ heraus zu holen. Warnung: Halten Sie alle Fader auf der niedrigsten Position, bis Sie Ihre abschließenden Levels eingestellt haben. Sind Ihre Master-Faders in irgendeiner anderen Position, während Sie die Input-Kanal-Sektion justieren, könnte dies versehentlich zu einer Signal-Überlastung und/oder plötzlichem Signalanstieg bei hohen Levels führen.

TAPE-EINGANG/AUSGANG: Die Buchsen der Bandmaschinen-Eingänge sind für einen -10 dBV-Input eines StereoTape-Decks oder CD-Players angelegt. Die Ausgangsbuchsen können ein 0 dBu-OutputSingal an ein Stereo-Tape-Deck liefern. Dieser Ausgang ist der gleiche wie der der L/RMains.

TAPE ZU MONITOR 1-LEVEL: Steuert den Level des Tape-Input-Signals (10), das an den Monitor 1-Mix geht. Dieser Regler ist unabhängig von dem Tape L/R-Level.

TAPE ZU MONITOR 2-LEVEL: Justiert den Level des Tape-Input-Signals (10), das an den Monitor 2-Mix geht. Dieser Regler ist unabhängig von dem Tape L/R-Level.

TAPE ZU L/R-LEVEL: Regelt den Level des Tape-Input-Signals (10), das an den L/R-Mix geht.

PHANTOM POWER-SCHALTER: Legt eine Gleichstromspannung von 48V an die Input-XLR-Verbindungen, um Mikrofone zu versorgen, die Gleichstrom benötigen. Falls Phantom-Power eingesetzt wird, schliessen Sie

keine asymmetrischen, dynamischen Mikrofone oder andere Geräte an die XLR-Eingänge an, da diese keinen Gleichstrom verarbeiten können. (Einige Funk-Empfänger können dadurch beschädigt werden. Lesen Sie dazu die Gebrauchsanleitungen der Geräte.) Die Line InputBuchsen (38) sind nicht an die 48V-Stromversorgung angeschlossen und somit gefahrlos für alle Eingänge (symmetrisch oder asymmetrisch).

PHANTOM POWER-LED-ANZEIGE: Diese LED-Anzeige leuchtet auf und weist darauf hin, dass Phantom-Power durch den Phantom-Power-Schalter (14) eingeschaltet wurde.

KOPFHÖRER-AUSGANG: Diese Stereobuchse (TRS) enthält ein Signal, das den Anschluss von Stereo-Kopfhörern ermöglicht. Der Pegel wird mit dem Kopfhörer-Level-Regler (17) eingestellt. Endstück= Left, Ring= Right, Abschirmung= Erdung.

KOPFHÖRER/PFL-LEVEL: Justiert den Level des Kopfhörerausgangs. Die Klangquelle wechselt von dem L-R-Output zu dem PFL-Mix, wann auch immer der PFL aktiviert ist.

PFL-AKTIVIERT: Diese LED-Anzeige blinkt, wenn PFL aktiviert ist und das Signal den Standard L-R-Mix in dem Kopfhörer und an den L/R-Messinstrumenten aufhebt. Die Signale, die gerade in dem PFL-Mix sind, können durch die jeweiligen aufleuchtenden Kanal-PFL-LEDs ausfindig gemacht werden.

RETURN 1 ZU MONITOR 1: Regelt den Level des Return 1-Signals (Effekte), das dem Monitor 1-Mix hinzugefügt ist. Das ist ein Mono-Mix des linken und rechten Signals.

RETURN 1 ZU MONITOR 2: Regelt den Level des Return 1-Signals (Effekte), das dem Monitor 2-Mix hinzugefügt ist. Das ist ein Mono-Mix des linken und rechten Signals.

RETURN 1-PAN: Setzt die Return 1-Position in das L-R StereoFeld.

RETURN 1 ZU L/R: Setzt den Level des Return 1-Signals, das dem L/R-Mix hinzugefügt ist.

RETURN 2 ZU MONITOR 1: Regelt den Level des Return 2-Signals (Effekte), das dem Monitor 1-Mix hinzugefügt ist. Das ist ein Mono-Mix des linken und rechten Signals.

RETURN 2 ZU MONITOR 2: Regelt den Level des Return 2-Signals (Effekte), das dem Monitor 2-Mix hinzugefügt ist. Das ist ein Mono-Mix des linken und rechten Signals.

RETURN 2-PAN: Setzt die Return 2-Position in das L-R Stereo-Feld.

RETURN 2 ZU L/R: Setzt den Level des Return 2-Signals, das dem L/R-Mix hinzugefügt ist.

EFFECTS 1-SEND: Steuert den Level des Effects 1-Mix, der zu dem Effects 1-Ausgang (5) gelegt wird. UnityGain ist an der mittleren Rasterposition und hat maximal +10 dB Gain.

EFFECTS 2-SEND: Steuert den Level des Effects 2-Mix, der zu dem Effects 2-Ausgang (5) gelegt wird. UnityGain ist an der mittleren Rasterposition und hat maximal +10 dB Gain.

LED-MESSINSTRUMENTE: Zwei LED-Felder, mit je 12 Segmenten, überwachen die Levels der Main L/R-Ausgänge. Der 0 dB Referenzpegel entspricht +0 dBu bei 6,3 mm Buchsen und XLR. (Weitere Hinweise finden Sie auf Seite 8.)

MONITOR PEAK-LED-ANZEIGE: Zeigt, dass sich der Monitor-Mix-Level dem Überlastungspunkt nähert. Sie leuchtet bei +19 dBu auf und warnt, den Gain- oder EQBoost zu reduzieren. Bis zu dem Überlastungspunkt verbleibt noch eine Toleranz von etwa 2 dB.

MONITOR SIGNAL/PFL-LED-ANZEIGE: Weist normalerweise darauf hin, dass sich ein Singal von -20 dBu und höher im Monitor aufhält. Wenn der Monitor-PFL-Schalter (32) gedrückt ist, leuchtet die Anzeige ständig auf und informiert den Benutzer, dass der MonitorMix dem PFL-Mix zugeordnet ist.

MONITOR PFL-SCHALTER: Verbindet das Pre-Fader-Signal des Monitors zu dem PFL-Mix und schaltet die Quelle des Kopfhörers von dem L/R-Mix zum PFL-Mix.

MONITOR 1-FADER: Regelt den Gesamt-Level des Monitor-Signals, das zu den Monitor 1-Ausgangsbuchsen (6) gesendet wurde. Die optimale Einstellung für diesen Regler ist die "0"-Position (Unity-Gain).

MONITOR 2-FADER: Regelt den Gesamt-Level des Monitor-Signals, das zu den Monitor 2-Ausgangsbuchsen (7) gesendet wurde. Die optimale Einstellung für diesen Regler ist die "0"-Position (Unity-Gain).

MASTER LEFT/RIGHT FADERS: Master L/R-Level-Regler. Da die Tape- und Kopfhörer-Ausgänge von diesem Mix kommen, werden sie bei Veränderungen auch mitbeeinflusst. Die Output-Levels werden durch das linke

und rechte Messinstrument überwacht. Die optimale Einstellung für diesen Regler ist die "0"Position (Unity-Gain).

MONO OUTPUT-FADER: Steuert den Output des Mono (L+R)-Signals an dem Mono-Ausgang (9). INPUT-KANÄLE Dieser Abschnitt beschreibt die vielen Funktionen der Input-Kanäle. Der RQ Series-Mixer, den Sie gekauft haben, ermöglicht es Ihnen, multiple Kanal-Konfigurationen nutzbar zu machen. Das heißt, manche Kanäle unterscheiden sich von anderen. Es ist wichtig, dass Ihnen diese Unterschiede klar werden und Sie so von diesen Vorteilen profitieren und Verwechslungen vermeiden können. Funktionen der Kanäle 1 — 6 (RQ 2310), 1 — 10 (RQ 2314) und 1 — 14 (RQ 2318): MIC-EINGANG: Symmetrischer XLR Kanal-Eingang mit niedriger Impedanz, optimiert für ein Mikrofon oder eine andere Quelle mit niedriger Impedanz. Pin 2 ist der positive Input. Da Sie auf einer großen Bandbreite Gain regeln können, sind Signal-Levels bis zu +10 dBu möglich.

LINE-EINGANG: 6,3 mm symmetrischer (TRS) Eingang mit hoher Impedanz für Signale mit hohem Level. Der Tip ist positiv, er ist auch für asymmetrische Inputs geeignet. Dieser Eingang ist über einen 20 dB Anschluss mit dem MICEingang (37) verbunden. Beide Inputs können nicht gleichzeitig benutzt werden. INSERT: Kanäle 1 - 4 (RQ 2310), 1 - 8 (RQ 2314) und 1 - 12 (RQ 2318) 6,3 mm Stereo (TRS)-Buchse. Sie können an diesen Eingang ein externes Gerät in den Signalweg legen, bevor die Klangregelung wirksam wird. TIP = Send-Signal, RING = ReturnEingang. Ein Schalter in der Buchse verbindet "Send" mit "Return", bis ein eingeklinkter Stecker die Verbindung aufhebt. Zur Hälfte eingesteckt (erster Klick), dient die Buchse als Vorverstärker-Ausgang , ohne den Kanal zu unterbrechen.

GAIN: Verändert Input-Gain und ermöglicht eine große, dynamische Bandbreite. Beide, die Line- und Mic-Inputs (Kanäle 1 — 6) werden dadurch mitbeeinflußt. Input-Gain richtig eingestellt, maximiert das Signal/Geräusch-Verhältnis. Drücken Sie dazu den PFL-Schalter (53) und stellen einen 0 dBu-Pegel an den L-RMessinstrumenten ein. Bis zum Überlastungspunkt verbleibt dann noch eine Toleranz von 22 dB.

HI-EQ: Ein aktiver Klangregler (Typ shelving), der die hohen Frequenz-Levels +/-15 dB bei 10 kHz verändert. Reduziert den Anteil an Geräuschen oder fügt dem Signal abhängig von der Qualität der Klangquelle - Brillanz hinzu.

MID-EQ: Ein aktiver Klangregler (Typ Bandfilter, peak/notch), der die mittlere Bandbreite der Frequenz-Levels +/-15 dB justiert. An den ersten sechs Kanälen des RQ 2310 (erste 10 Kanäle - RQ2314, erste 14 Kanäle - RQ2318) steuert der MidFrequency-Regler (43) das Anheben oder Absenken der Frequenzen. Die anderen Kanäle sind bei 850 Hz nicht veränderbar.

FREQUENCY (Nicht auf den Stereo Mic-Kanälen): Der Mid-Regler (42) stellt die Frequenz ein. Die Bandbreite ist 200 Hz bis 6000 Hz.

LOW-EQ: Ein aktiver Klangregler (Typ shelving), er verändert die Bassfrequenz-Levels um +/- 15 dB bei 70 Hz. Er fügt den dünnen Signalen Tiefen hinzu oder "säubert" schmutzige Kanäle.

MON 1: Steuert den Level des Kanal-Signals (Pre-EQ), das dem Monitor 1-Mix hinzugefügt ist. Das ist ein Mono-Mix des linken und rechten Signals in den Stereokanälen. Unity-Gain ist an mittlerer Rasterposition.

MON 2: Steuert den Level des Kanal-Signals (Pre-EQ), das dem Monitor 2-Mix hinzugefügt ist. Das ist ein Mono-Mix des linken und rechten Signals in den Stereokanälen. Unity-Gain ist an mittlerer Rasterposition.

EFFECTS 1: Steuert den Level des Kanal-Signals, das dem Effects 1-Mix hinzugefügt ist. Das Signal liegt an Post-Fader und arbeitet als Effects-Send, das auch für ein anderes Monitor-Send benutzt werden kann. Das ist ein Mono-Mix des linken und rechten Signals in den Stereokanälen. Unity-Gain ist an mittlerer Rasterposition.

EFFECTS 2: Steuert den Level des Kanal-Signals, das dem Effects 2-Mix hinzugefügt ist. Das Signal liegt an Post-Fader und arbeitet als Effects-Send, das auch für ein anderes Monitor-Send benutzt werden kann. Das ist ein Mono-Mix des linken und rechten Signals in den Stereokanälen. Unity-Gain ist an mittlerer Rasterposition.

PAN: Setzt die Kanalposition im L-R Stereobereich.

MUTE: Wenn der Schalter gedrückt ist, werden alle Kanal-Bus-Sends (Mon1, Mon2, EFX 1, EFX 2, Left und Right) stumm geschaltet. Das PFL-Signal ist unabhängig von diesem Schalter und kann trotz der Muted-Position den Kanal überprüfen und Input-Gain nachregeln. Die Mute/Peak LED-Anzeige leuchtet konstant rot auf, wenn der Kanal in der Muted-Position ist.

MUTE/PEAK LED-Anzeige (rot): Die Anzeige weist gewöhnlich daraufhin, dass der Signalpegel sich dem Überlastungspunkt nähert. Dieser Stromkreis überwacht den Input-Gain, die Klangregelung und die Post-FaderStufen für den Überlastungspunkt. Die Anzeige leuchtet bei +19 dBu auf und warnt, dass Gain- oder EQ-Boost reduziert werden sollten. Es verbleibt dann noch eine Toleranz von etwa 2 dB bis zum Überlastungspunkt. Wenn der Mute-Schalter (50) gedrückt ist, leuchtet die Anzeige konstant auf und zeigt, dass der Kanal stumm geschaltet ist.

SIGNAL/PFL LED-Anzeige (gelb): Die Anzeige weist gewöhnlich daraufhin, dass sich ein Signal von -20 dBu oder größer in dem Kanal befindet. Drücken Sie den PFL-Schalter (53) und die Anzeige leuchtet konstant auf und zeigt, dass dieser Kanal dem PFL-Mix zugewiesen ist.

PFL: Verbindet das Pre-Fader-Signal des Kanals mit dem PFL-Mix und schaltet den Kopfhörer vom L-R-Mix zum PFL-Mix. Der Schalter verbindet auch das PFL-Signal mit dem L-RMessinstrument, um die Einstellung der Input-Gain-Settings (40) zu unterstützen. Drücken Sie diesen Schalter und die Signal/PFL LED-Anzeige leuchtet auf und die PFL-Quelle wird identifiziert.

FADER: Kanalausgangs-Level-Regler. Der Pegel des Kanals kann von "aus" bis +10 dB Gain geregelt werden. Die optimale Einstellung ist die "0"-Position (Unity-Gain). Funktionen der Kanäle 5 - 6 (RQ 2310), 9 - 10 RQ 2314 und 13 - 14 (RQ 2318): In diesen beiden Kanälen entsprechen alle Regler denen, der vorhergehenden Kanäle. Eine Ausnahme macht die Insert-Buchse. Sie wird durch Schalter für Anschlüsse und Polarität ersetzt.

PAD: In gedrückter Position schwächt dieser Schalter das Input-Signal um 20 dB. Dadurch erweitert sich die dynamische Bandbreite und ermöglicht ein höheres, nicht übersteuertes Input-Level. Das kann sehr hilfreich sein, wenn Mikrofone nahe an lauten Gitarrenverstärkern oder Schlagzeugen aufgestellt sind.

POLARITÄT: In gedrückter Position kehrt es die Phase des Input-Signals um. Dies kompensiert einen phasenverschobenen Input, der sonst zu Aufhebungen der Frequenzen im Mix führen würde. (Oft für SchlagzeugMikrofone eingesetzt, wobei eine Trommel von mehreren Mikrofonpositionen abgenommen wird.)

Funktionen der Kanäle 7/8 - 9/10 (RQ 2310), 11/12 - 13/14 RQ 2314 und 15/16 - 17/18 (RQ 2318): Die Mic- und Line-Eingänge dieser Stereokanäle können gleichzeitig betrieben werden. Die folgenden Funktionen finden Sie nur für die Stereokanäle.

STEREO-EINGÄNGE: 6,3 mm symmetrisch (TRS) Eingang mit hoher Impedanz für hohe LevelSignale. Der Tip ist positiver Eingang, der auch für asymmetrische Eingänge verwendet werden sollte. Der Left/Mono-Eingang liefert ein Signal zu den linken und rechten Eingängen, wenn zu der rechten Eingangsbuchse keine Verbindung besteht. Ist der Input für die Kanäle in Mono, sollte das Signal an den Left/Mono-Eingang gelegt werden.

MIC-GAIN: Verändert Input-Gain des Mic-Inputs, um eine größere Bandbreite für die Dynamik zu erhalten. Input-Gain richtig eingestellt, maximiert das Signal/GeräuschVerhältnis. Drücken Sie dazu den PFL-Schalter (53) und regeln einen 0 dBu Pegel an den L-RMessinstrumenten ein. Bis zum Überlastungspunkt verbleibt dann noch eine Toleranz von 22 dB.

LINE-GAIN: Verändert Input-Gain des Line-Inputs, um eine größere Bandbreite für die Dynamik zu erhalten. Input-Gain richtig eingestellt, maximiert das Signal/Geräusch-Verhältnis. Drücken Sie dazu den PFL-Schalter (53) und regeln einen 0 dBu Pegel an den L-R-Messinstrumenten ein. Bis zum Überlastungspunkt verbleibt dann noch eine Toleranz von 22 dB.
