BEDIENUNGSANLEITUNG PV 8 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung entfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden könnten. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen.

ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte dieses Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung lesen.

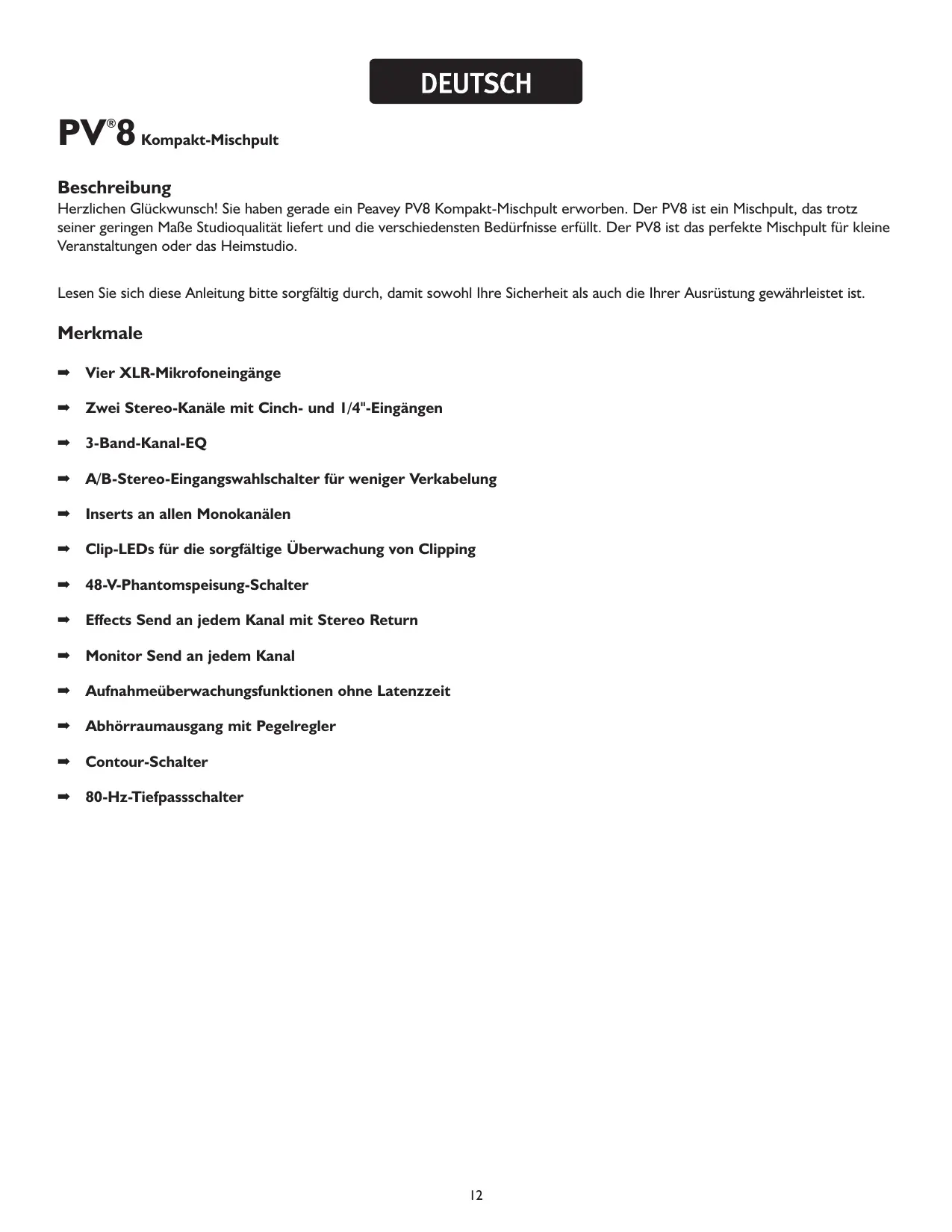

Herzlichen Glückwunsch! Sie haben gerade ein Peavey PV8 Kompakt-Mischpult erworben. Der PV8 ist ein Mischpult, das trotz seiner geringen Maße Studioqualität liefert und die verschiedensten Bedürfnisse erfüllt. Der PV8 ist das perfekte Mischpult für kleine Veranstaltungen oder das Heimstudio.

Lesen Sie sich diese Anleitung bitte sorgfältig durch, damit sowohl Ihre Sicherheit als auch die Ihrer Ausrüstung gewährleistet ist.

Merkmale

→ Vier XLR-Mikrofoneingänge
Zwei Stereo-Kanäle mit Cinch- und 1/4"-Eingängen
→ 3-Band-Kanal-EQ
→ A/B-Stereo-Eingangswahlschalter für weniger Verkabelung
→ Inserts an allen Monokanälen
→ Clip-LEDs für die sorgfältige Überwachung von Clipping
→ 48-V-Phantomspeisung-Schalter
→ Effects Send an jedem Kanal mit Stereo Return
→ Monitor Send an jedem Kanal
→ Aufnahmeüberwachungsfunktionen ohne Latenzzeit
→ Abhörraumausgang mit Pegelregler
→ Contour-Schalter
→ 80-Hz-Tiefpassschalter

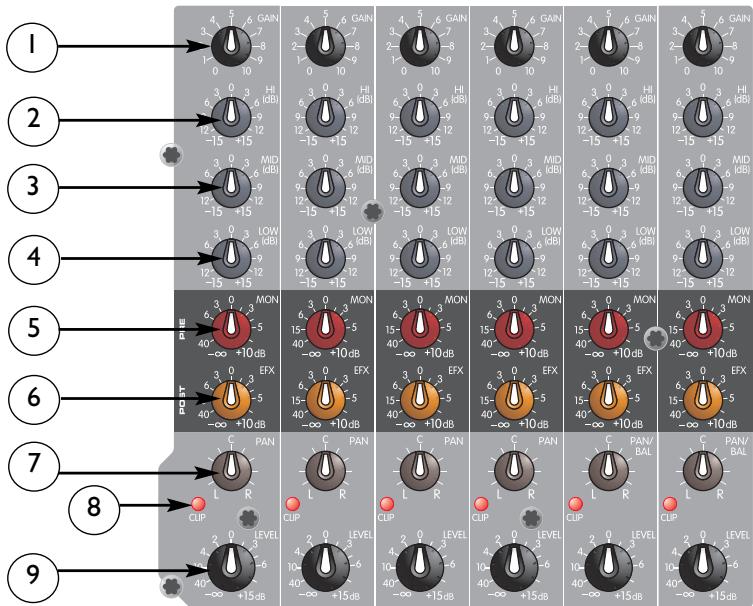

Gain (I)

Mit diesem Regler wird der Nennbetriebspegel für den Kanal eingestellt. Die Eingangsverstärkung kann über einen weiten Bereich eingestellt werden, um zarte Stimmen oder sehr laute Drums zu kompensieren. Um den Rauschabstand zu maximieren, sollte die Verstärkung auf den korrekten Pegel mit dem Kanal-Pegelregler (9) auf 0 gestellt werden. Leuchtet die Clip-LED kontinuierlich auf, sollte die Verstärkung verringert werden.

Hi EQ (2)

Aktiver Klangregler (stufenlos regelbar: ±15 dB), mit dem der Pegel im

Hochfrequenzbereich variiert werden kann.

Mid EQ (3)

Aktiver Klangregler (Spitze/Kerbe: ±15 dB), mit dem der Mittenfrequenzbereich variiert werden kann.

Low EQ (4)

Aktiver Klangregler (stufenlos regelbar: ±15 dB), mit dem der Pegel im Niederfrequenzbereich variiert werden kann.

Achtung: Ein übermäßiges Anheben der Niederfrequenzen führt zu erhöhtem Stromverbrauch und steigert das Risiko einer Beschädigung der Lautsprecher.

Mit diesem Regler wird der Pegel des Kanalsignals festgelegt, das zum Monitorausgang gesendet wird. Das Signal wird vor dem Kanalpegelregler, jedoch hinter dem Kanal-EQ abgenommen.

EFX Send (6)

Mit diesem Regler wird der Pegel des Kanalsignals festgelegt, das dem Effects-Mix zugemischt wird. Das Effects-Send-Signal wird hinter den Kanalpegelreglern (9) abgenommen, sodass sich Einstellungen des Pegelreglers auch auf den Send-Pegel auswirken.

Pan (7)

Mit diesem Regler wird die Platzierung des Signals im Stereofeld festgelegt. Bei vollständiger Drehung im entgegengesetzten Uhrzeigersinn ist das Signal nur im linken Kanal präsent, bei vollständiger Drehung im Uhrzeigersinn nur im rechten Kanal. An den Stereokanälen 5/6 und 7/8 fungiert dieser Regler als Ausgleichsregler, mit dem der relative Pegel der Signale links und rechts eingestellt wird.

Clip LED (8)

Diese LED zeigt in der Regel an, dass sich der Kanalsignalpegel dem Überlastungspunkt nähert. Die Clip-Anzeigeschaltung überwacht das Signal an vielen Punkten im Kanal um zu gewährleisten, dass sämtliche Clipping-Situationen erfasst werden. Die LED leuchtet bei +19 dBu auf und warnt, wenn Gain oder EQ Boost verringert werden müssen. Leuchtet sie auf, stehen nur noch knapp 3 dB Headroom zur Verfügung.

Level (9)

Mit diesem Regler wird der Ausgangspegel des Kanals eingestellt. Die optimale Einstellung für diesen Regler ist die Position „0“ (Leistungsverstärkung).

Diese LED leuchtet auf, wenn der Phantomspeisung-Schalter (11) gedrückt wurde.

Phantomspeisung-Schalter (II)

Versorgt die Eingangs-XLR-Stecker mit 48 V Gleichstrom, um Mikrofone mit Phantomspeisung zu betreiben.

Wird die Phantomspeisung verwendet, dürfen keine unsymmetrierten dynamischen Mikrofone oder anderen Geräte an die XLR-Eingänge angeschlossen werden, die diese Spannung nicht bearbeiten können. Ist die Phantomspeisung aktiviert, leuchtet die Phantomspeisung-LED (10) auf.

EFX/Return (12)

Mit dem EFX/Return-Pegelregler wird der Pegel geregelt, der von den Return-Eingängen (30) an den Left/Right-Main-Bus gesendet wird.

Tape To CTRL/HP (13)

Mit diesem Schalter wird Tape Return den Control-Room- (32) und Kopfhörerausgängen (20) zur Überwachung ohne Latenzzeit zugefügt.

Tape to Mix (14)

Ist dieser Schalter aktiviert, wird das Signal von den Tape-Eingängen (38) zu den Main-Ausgängen (31) geleitet.

V 10 11 12 13 14 15 16 17 18 19 20 21 22 23 M BTE

Power LED (15)

Die LED leuchtet auf, wenn das Gerät eingeschaltet ist, mit Wechselstrom versorgt wird und störungsfrei arbeitet.

MON Send Master (16)

Dies ist der Master-Ausgangspegelregler für den Monitor-Mix. Der an die Monitor-Send-Klinke (33) gesendete Ausgangspegel wird mit den Mon-Send-Reglern des Kanals (5) und diesem Master-Regler eingestellt.

EFX Send Master (17)

Dies ist der Master-Ausgangspegelregler für den EFX-Mix. Der an die EFX-Send-Klinke gesendete Ausgangspegel wird mit den Kanalpegelreglern (9), den Kanal-EFX-Send-Reglern (6) und diesem Master-Regler eingestellt.

Contour-Schalter (18)

Ist dieser Schalter aktiviert, wird das Signal durch Hinzufügen von Bässen und Höhen verstärkt. Dies ist bei geringeren Lautstärken für Tonband- bzw. CD-Playback besonders wirksam.

80 Hz Low Cut (19)

Der Tiefpassfilter hat eine Eckfrequenz von 80 Hz. Ist er aktiviert, kann er die Klarheit verstärken, indem er die tiefen Frequenzen herausnimmt, durch die ein Mix unsauber klingen kann. Diese Funktion ist besonders hilfreich bei Außenveranstaltungen an einem windigen Tag oder auf einer weiten, lauten Bühne. Diese Umgebungsgeräusche können die Leistung des Beschallungssystems beeinträchtigen. Mittels dieses Schalters werden diese Frequenzen aus dem System herausgenommen und die Leistung wieder da eingesetzt, wo sie benötigt wird.

Kopfhörerausgang (20)

Der Kopfhörerausgang ist eine 1/4"-Klinke (Spitze = links, Ring = rechts, Masse = Erde). Das an diesen Ausgang gesendete Signal ist in der Regel der Left/Right-Mix. Ist der Tape-to-Control-Room-Schalter aktiviert, wird das Tape-Eingangssignal dem Left/Right-Mix zugefügt und kann über die Kopfhörer überwacht werden.

Mit diesem Regler wird der Ausgangspegel für Kopfhörer und Abhörraum eingestellt. Um Hörschäden zu vermeiden, muss dieser Regler vollständig im entgegengesetzten Uhrzeigersinn heruntergedreht werden, bevor Sie Kopfhörer verwenden. Drehen Sie den Knopf langsam im Uhrzeigersinn, bis ein angenehmer Hörpegel erreicht ist. Das Signal in den Kopfhörern ist in der Regel das Left/Right-Signal. Wird der Tape-to-Control-Room-Schalter (13) gedrückt, wird das Tape-Signal zugefügt.

LED-Messanzeigen (22)

Zwei Sechs-Segment-LED-Anzeigen überwachen die Pegel der Main Left/Right-Ausgänge. Sie sind von -20 dB bis +19 dB geeicht. 0 dB auf der Messanzeige entspricht +4 dBu an den Ausgängen.

Master Level Fader (23)

Der Master-Fader regelt den Pegel, der an die Left- und Right-Hauptausgänge gesendet wird. Die besten Ergebnisse werden erzielt, wenn dieser Regler um die Position 0 eingestellt wird.

RÜCKSEITE

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, THIS APPARATUS SHOULD NOT BE EXPOSED TO RAIN OR MOISTURE AND OBJECTS FILLED WITH LIQUIDS, SUCH AS VASES, SHOULD NOT BE PLACED ON THIS APPARATUS. AVIS: DANS LE BUT DE REDUIRE LES RISQUES D'INCENDE OU DE DECHARGE ELECTRIVURE, OST APPAREL, NE DOIT PAS ETRIE EXPOSE LA PURE OU A LHYMIDITE ET AUCUN OBJET REMPLIDE LIQUIDE, TEL QU'UN VASE, NE DOT ETRIE POSE SUR CELULIC, 1 - GROUND 2 - POSITIVE 3 - NEGATIVE BALANCED T (POS) R (NEG) S (GND) UNBALANCED T (POS) S (GND) TRS INSERT SLEEVE TIP RING TIP = SND RING = RET SLEEVE = GND 16V/1. AMP POWER peavey.com A PRODUCT OF PEAVEY ELECTRONICS CORP. DESIGNED IN USA MADE IN CHINA TAPE OUT IN 37 38

Mic- (XLR-) Eingänge (24)

Symmetrierte XLR-Eingänge, die für ein Mikrofon oder eine andere niederohmige Quelle optimiert wurden. Stift 2 ist der positive Eingang. Auf Grund der Vielzahl an möglichen Gain-Einstellungen können Signalpegel von bis zu +14 dBu erreicht werden.

Line- (1/4"-) Eingänge (25)

Dies ist ein symmetrierter 1/4"- (TRS)-Klinkeneingang mit einer Impedanz von 10 kOhm. Die Spitze ist der positive Eingang und sollte für unsymmetrierte Eingänge verwendet werden. Sein Gain liegt 20 dB unter dem des XLR-Eingangs, und er hat keine Phantomspeisung. Die Mic- und Line-Eingänge sollten nicht gleichzeitig verwendet werden.

Insert (26)

1/4"-Klinkenstecker, der das Einschleifen eines externen Signalprozessors in den Kanalsignalweg ermöglicht. Spitze = Send, Ring = Return, Masse = Erde.

Stereo- (1/4") Eingänge (27)

Diese unsymmetrierten 1/4"-Eingänge dienen als Stereo-Line-Eingang mit beiden Klinken oder als Mono-Eingang, wenn der Anschluss nur an den Left/Mono-Eingang erfolgt. Damit diese Klinken aktiv sind, muss der A/B-Eingangswahlschalter auf „A“ stehen.

RCA-Eingänge (28)

Diese Cinch-Eingänge fungieren als Stereo-Line-Eingänge. Damit diese Klinken aktiv sind, muss der A/B-Eingangswahlschalter auf „B“ stehen.

A/B-Schalter (29)

Der A/B-Eingangswahlschalter erweitert die Fähigkeiten des PV®8-Mischpults, da zwei Stereoquellen an jeden Stereo-Line-Eingang angeschlossen werden können. Anstatt sie nochmals anschließen zu müssen, kann mit dem Schalter ausgewählt werden, welche Eingangsklinken aktiv sind.connected to each stereo line input. Instead of re-patching, the switch selects which input jacks are active.

EFX Return (30)

Die EFX-Return-Eingänge (Left/Mono, Right) verfügen über zwei 1/4"-Klinken. Diese Eingänge können mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden. EFX Return wird über den EFX/Return-Pegelregler (19) geregelt.

Left/Right-Ausgänge (31)

Die Left/Right-Ausgänge verfügen über zwei symmetrierte 1/4"-Klinken. Diese Ausgänge können mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden.

Control-Room-Ausgänge (32)

Die Control-Room-Ausgänge verfügen über zwei symmetrierte 1/4"-Klinken. Diese Ausgänge können mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden. Der Control-Room-Ausgangspegel wird mit dem Headphone-Pegelregler (21) eingestellt.

MON Send (33)

Der MON Send verfügt über eine symmetrierte 1/4"-Klinke in der Master-Stufe. Dieser Ausgang kann mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden. Der MON-Mix wird durch die Stärke des Signals, das an den MON-Bus in jedem Kanal gesendet wird, und durch den Monitor-Master-Regler festgelegt.

EFX Send (34)

Der EFX Send verfügt über eine symmetrierte 1/4"-Klinke in der Master-Stufe. Diese Ausgänge können mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden. Der EFX-Mix wird durch die Stärke des Signals, das an den EFX-Bus in jedem Kanal gesendet wird, und durch den EFX-Master-Regler festgelegt.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK. THIS APPARATUS SHOULD NOT BE EXPOSED TO RAIN OR MOUSTURE AND OBJECTS FILLED WITH LIQUIDS, SUCH AS VASES, SHOULD NOT BE PLACED ON THIS APPARATUS. AVIS: DANS LE BUT DE REDUIRE LES RISQUES D'INCENDIE OU DE CHARGE ELECTR/QUE COT APPAREL, NE DOIT PAS ETRE EXPOSE A LA PULSE OU A L HUMIDITE ET AUCUN OBJET REMPLIDE LOUIDE, TEL OU'UN VASE, NE DOIT ETRE POSE SUR CEUX-CL 16V/V 1AMP POWER peavey.com A PRODUCT OF PEAVEY ELECTRONICS CORP. DESIGNED IN USA MADE IN CHINA 35 36 37 38 INPUT 1 - GROUND 2 - POSITIVE 3 - NEGATIVE BALANCED T (POS) R (NEG) S (GND) UNBALANCED T (POS) S (GND) TRS INSERT SLEEVE TIP RING TIP = SND RING = RET SLEEVE = GND

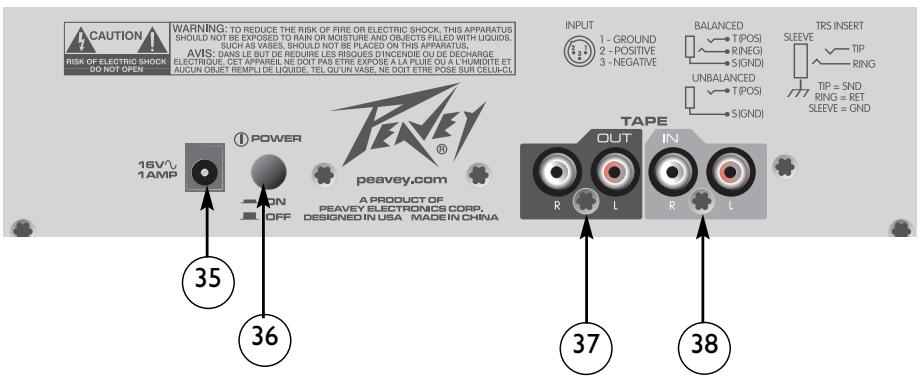

Netzadaptereingang (35)

Zum Anschließen des beiliegenden Netzteils. Das Netzteil muss an den PV ^® 8 angeschlossen werden, bevor dieser an eine Stromquelle angeschlossen wird.. Nur Adapter mit 16 V Wechselstrom, I A verwenden.

Hinweis: Nur durch Peavey-Ersatzteil Nr. 70902571 (USA) oder 70902572 (Export) ersetzen.

Power-Schalter (36)

Durch Drücken dieses Schalters wird das Gerät mit Netzstrom versorgt.

Tape In/Out (38 & 37)

An die Tape-Eingangsklinken können die Ausgangspegel von Tonband, CD-Player oder Computer-Soundkarte angeschlossen werden. Der Ausgangspegel beträgt +4 dBu für den Anschluss an einen Tonband- oder Soundkarteneingang. Die Tape-Eingänge können als zusätzlicher Stereoeingang verwendet werden, wenn der Tape-to-Main-Mix-Schalter (14) gedrückt wird. Der Tape-Eingang kann zudem verwendet werden, um den Tonband-bzw. Soundkartenausgang ohne die Gefahr eines Feedbacks zu überwachen.
