MODE D'EMPLOI PV 8 PEAVEY
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique — NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.
AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.

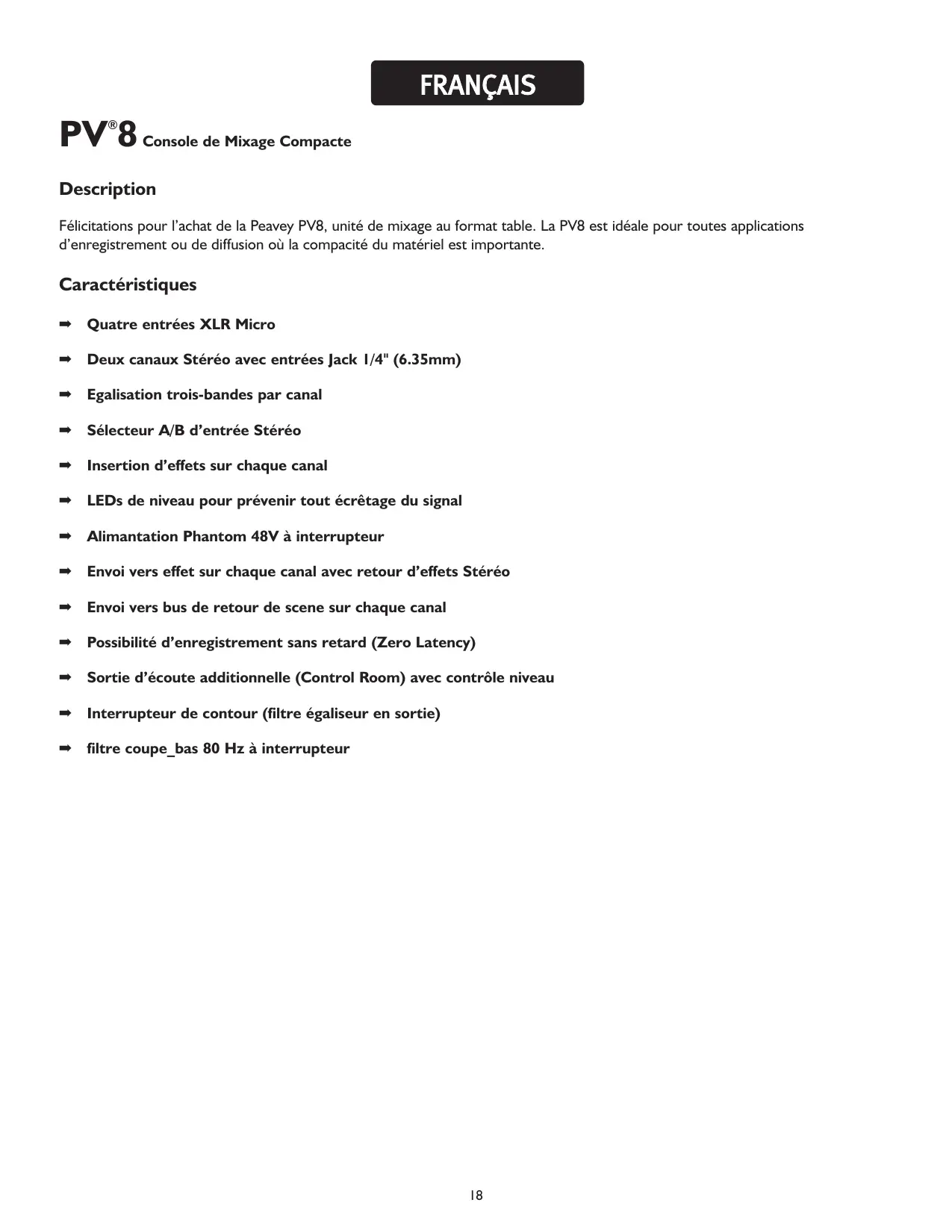

Console de Mixage Compacte
Description
Félicitations pour l'achat de la Peavey PV8, unité de mixage au format table. La PV8 est idéale pour toutes applications d'enregistrement ou de diffusion où la compacité du matériel est importante.
Caractéristiques
→ Quatre entrées XLR Micro
→ Deux canaux Stéréo avec entrées Jack 1/4" (6.35mm)
→ Egalisation trois-bandes par canal
→ Sélecteur A/B d'entrée Stéréo
→ Insertion d'effets sur chaque canal
→ LEDs de niveau pour prévenir tout écrêtage du signal
→ Alimantation Phantom 48V à interrupteur
Envoi vers effet sur chaque canal avec retour d'effets Stéréo
→ Envoi vers bus de retour de scene sur chaque canal
→ Possibilité d'enregistrement sans retard (Zero Latency)
→ Sortie d'écoute additionnelle (Control Room) avec contrôle niveau
→ Interrupteur de contour (filtre égaliseur en sortie)
→ filtre coupe_bas 80 Hz à interrupteur

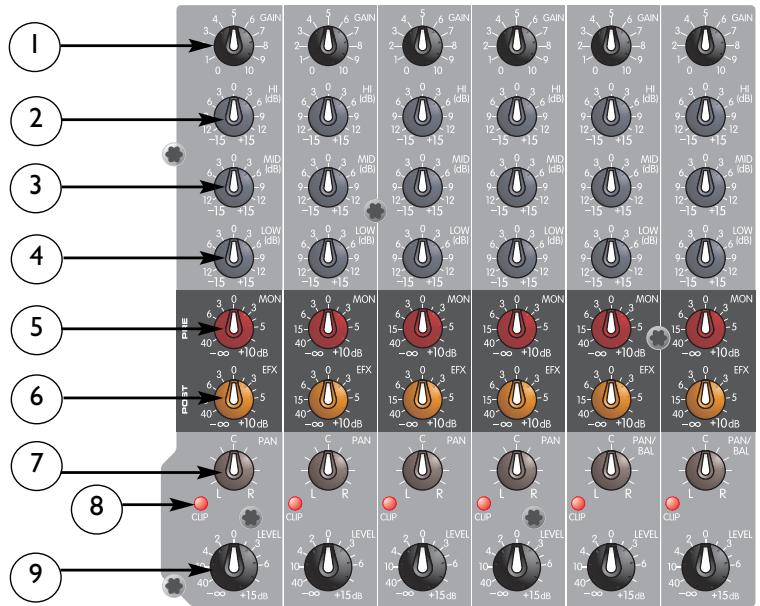

Gain (I)
Ce contrôle vous permet d'ajuster la sensibilité d'entrée du canal correspondant, celui-ci pouvant s'accommoder de la plupart des types de signaux. Pour maximiser la qualité du signal, le niveau de celui-ci dans le canal doit être fait avec le niveau de sortie ajusté à 0. Si la Led d'écrètage s'illumine de façon prolongée, le gain du signal doit être réduit.
Hi EQ (2)
Réglage de tonalité actif de type escalier permettant de modifier les niveaux des hautes fréquences de +/-15 dB.
Mid EQ (3)
Réglage de tonalité actif de type escalier permettant de modifier les niveaux des fréquences médium de +/-15 dB.
Low EQ (4)
Réglage de tonalité actif de type escalier permettant de modifier les niveaux des basses fréquences de +/-15 dB.
MON Send (5)
Ce contrôle vous permet d'ajuster le niveau du signal envoyé au bus de retour de scène (Monitor). Ce signal n'est pas affecté par le contrôle de niveau du canal, mais par ses contrôles d'égalisation.
EFX Send (6)
Ce contrôle vous permet d'ajuster le niveau du signal envoyé au bus d'effet. Le niveau de ce signal est également affecté par le contrôle de niveau du canal.
Pan (7)
Détermine la position du canal dans l'image stéréo. En augmentant ce contrôle, vers la gauche (sens contre-horaire), le signal diminuera dans le champ droit tout en augmentant dans le champ gauche et vice-versa. Sur les canaux Stéréo (5/6 et 7/8), ils permettent d'ajuster les niveaux relatifs des signaux Droite et Gauche.
Clip LED (8)
(Leds d'indication de seuil d'écrètage) Ces Leds vous indiquent lorsque le niveau du signal est proche de la sensibilité maximale. Le circuit de détection analyse le signal à toutes les étapes du routage de clui-ci et la LED s'illuminera pour indiquer un niveau de +19dBu, prévenant que les contrôles de gain ou d'égalisation doivent être atténués. Ce seuil est environ 3dB avant écrètage.
Level (9)
Ce contrôle vous permet d'ajuster le niveau du signal de sortie. Le niveau d'utilisation commun (gain unitaire) est en position 0.
Cette LED s'illumine pour vous indiquer que l'alimentation Phantom est active.
Phantom Power Switch (II)
Cet interrupteur vous permet d'activer ou de désactiver l'alimentation Phantom de votre unité. Celle-ci se traduit par une tension de 48V appliquées aux entrées XLR.
Si l'alimentation est active, assurez-vous de ne pas connecter aux connecteurs XLR des micros ou autres unités de signal qui ne suppoteraient pas ce voltage. La Led témoin correspondante (10) vous indique le status de l'alimentation Phantom.
EFX/Return (12)
Ce contrôle vous permet d'ajuster le niveau du signal des entrées 'EFX Return' (30) dans les bus principaux Droite/Gauche.
Tape To CTRL/HP (13)
En activant cet interrupteur vous ajoutez le signal présent aux entrées 'Tape Return' au signal d'écoute (Control Room - 32) et casque (20).
En activant cet interrupteur vous ajoutez le signal présent aux entrées ‘Tape Return’ au signal des sorties principales (31).
Power LED (15)
Cette LED vous indique si votre unité est sous tension.
MON Send Master (16)
Ce contrôle vous permet d'ajuster le niveau général du signal envoyé à la sortie 'MON Send' (33).
EFX Send Master (17)
Ce contrôle vous permet d'ajuster le niveau général du signal envoyé à la sortie 'EFX Send' (34).
Contour Switch (18)
Cet interrupteur vous permet d'appliquer une égalisation pré-définie ajoutant à la fois des hautes et basses fréquences pour une accentuation du relief sonore. Ce sélecteur est particulièrement efficace pour des applications musicales à faible niveau.
80 Hz Low Cut (19)
Ce filtre coupe-bas 80Hz vous permet d'éliminer les basses fréquences de votre signal pour lui ajouter de la clarté, particulièrement efficace lorsque l'amplification des basses fréquences gaspille la puissance nécessaire.
La sortie du bus d'effet est un Jack 1/4" symétrique (TRS, pointe = gauche; anneau = droit; corps = masse). Généralement, le signal d'écoute correspond au sorties principales; si le sélecteur 'Tape to Control Room'(13) est engagé, le signal pré-enregistré (Tape) est ajouté au signal d'écoute.
Ce contrôle vous permet d'ajuster le niveau du signal d'écoute (sortie casque et sortie 'Control Room'). Assurez-vous de positionner le volume au minimum lors d'une première écoute, puis d'augmenter doucement jusqu'au niveau désiré. Généralement, le signal d'écoute correspond au sorties principales; si le sélecteur 'Tape to Control Room'(13) est engagé, le signal pré-enregistré (Tape) est ajouté au signal d'écoute.
LED Meters (22)
Deux rangées de 6 Leds vous pemettent de contrôler le niveau du signal présents aux sorties principales Droite/Gauche. Ils sont gradués de -20 dB à +19 dB et le 0 db de l'échelle correspond à +4 dBu aux sorties.
Master Level Fader (23)
Ces faders vous permettent d'ajuster le niveau des sorties principales Droite/Gauche. Pour maximiser la qualité du signal, le niveau de celui-ci sera ajusté à 0 (gain unitaire).

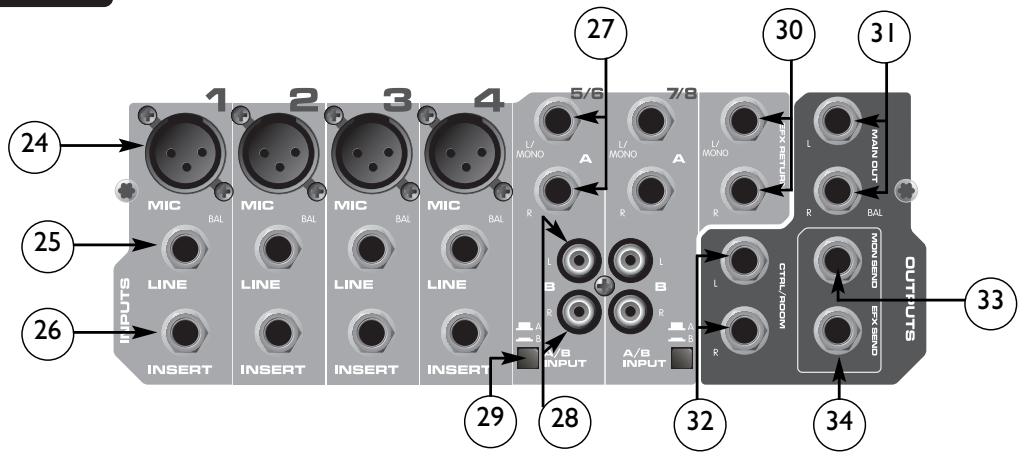

PANNEAU ARRIÈRE
Ces entrées XLR symétrisées sont optimisées pour la connexion d'un microphone où toute source basse-impédance (Pin 2 positive). De part la large plage de sensibilité d'entrée, on pourra obtenir jusqu'à +14dB d'augmentation.
Line ( 14 ) Inputs (25)
Ce Jack 1/4" (6.35mm) symétrique (TRS) possède une impédance de 10 k Ohm (pointe positive) et vous permet de connecter une source sonore asymétrique Sa sensibilité est de -20dB comparée à l'entrée XLR. Les entrées XLR(Mic) et Jack(Line) du même canal ne devraient pas être utilisées en même temps.
Insert (26)
Ce Jack 1/4" (6.35mm) TRS (3-connecteurs) vous permet d'insérer un processeur externe d'effets sur le canal correspondant (pointe: sortie ou envoie, anneau: entrée ou retour, corps: masse).
Stereo ( 14 ) Inputs (27)
Ces entrées sont Stéréo par l'intermédiaire de paires de Jack Mono ou Mono si seul l'entrée Left/Mono est utilisée. Le sélecteur A/B d'entrée doit être en position A pour que ces entrées soient actives.
RCA Inputs (28)
Ces entrées RCA vous permettent de connecter toute source sonore de niveau ligne (lecteur K7, CD, ...). Le sélecteur A/B d'entrée doit être en position B pour que ces entrées soient actives.
A/B Switch (29)
Ce sélecteur vous permet de passer entre les entrés Jack ou RCA du canal correspondant sans nécessiter de changement de connexions.
EFX Return (30)
Les entrées de retour f'effets (EFX Return) sont composées de deux Jack 1/4" symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs et leur niveau ajusté par le contrôle EFX/Return Level (12).
Left/Right Outputs (31)
Les sorties principales Droite/Gauche sont composées de deux Jack 1/4" symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs.
Control Room Outputs (32)
Les sorties d'écoute sont composées de deux Jack 1/4" symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs. Le niveau du signal à ces sorties peut être ajusté grâce au contrôle de niveau de casque (21).
MON Send (33)
La sortie Moniteur (retour de scène) est un Jack 1/4" symétrique (TRS). Cette sortie vous permet d'envoyer le signal somme déterminé par les contrôles MON de chaque canal à un processeur externe. Cette sortie peut être utilisée avec un Jacks 2 (TS) ou 3 (TRS) conducteurs.
EFX Send (34)
La sortie du bus d'effet est un Jack 1/4" symétrique (TRS). Cette sortie vous permet d'envoyer le signal somme déterminé par les contrôles EFX de chaque canal à un processeur externe. Cette sortie peut être utilisée avec un Jacks 2 (TS) ou 3 (TRS) conducteurs.


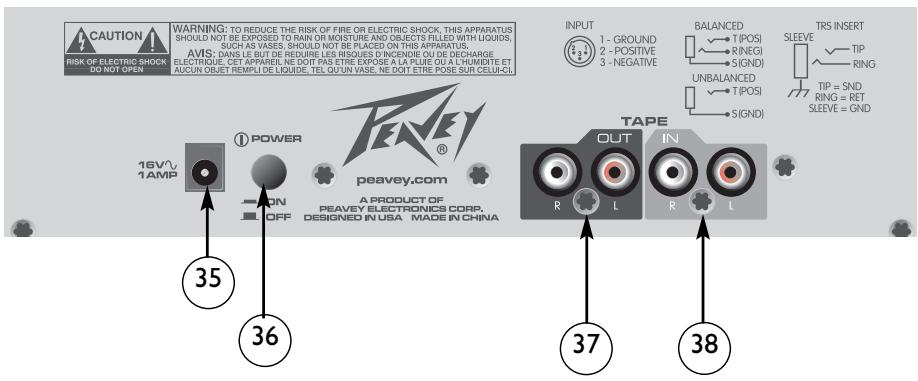

Ce connecteur vous permet de connecter votre unité à sa source d'alimentation électrique. Assurez-vous de la connexion à votre unité avant celle à la source d'alimentation électrique. N'utilisez que l'adaptateur fournit avec votre unité 16 VAC I A.
Note: Ne remplacez votre transformateur qu'avec la réf. 70902571 (120V) ou 70902572 (230V).
Power Switch (36)
Cet interrupteur vous permet de mettre votre unité sous/hors tension.
Tape In/Out (38 & 37)
Les entrées Tape vous permettent d'envoyer un signal à votre unité depuis un lecteur K7, CD, une carte son d'ordinateur,... Elles représentent effectivement une entrée Stéréo additionnelle. En engageant l'interrupteur 'Tape to Main Mix' (14), ces entrées vous permettent également de contrôler le niveau du signal de sortie de votre enregistreur / carte son sans risque d'effet de boucle.

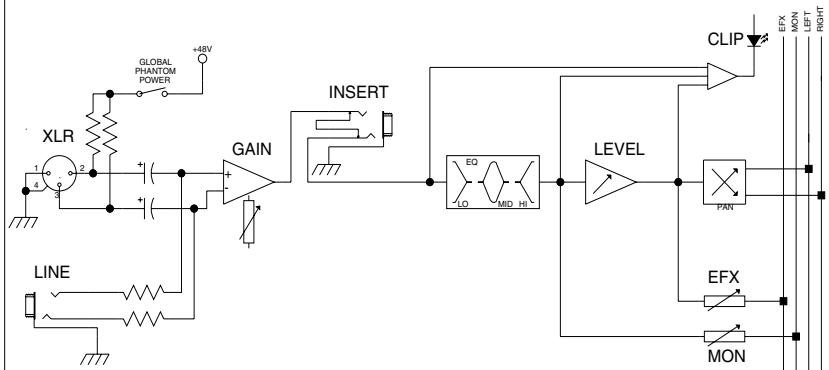

MONO INPUT CHANNEL 1-4


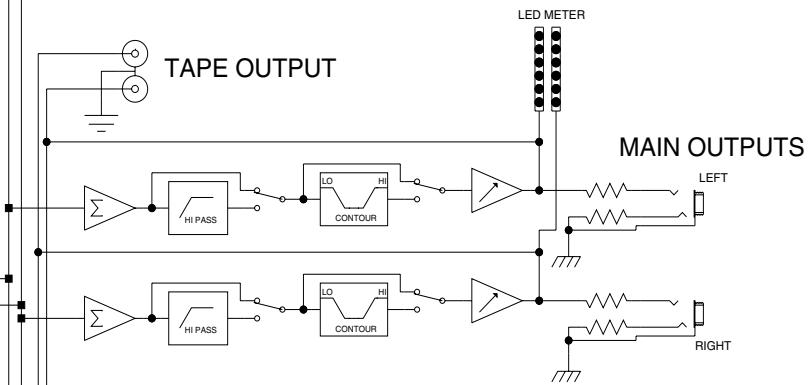

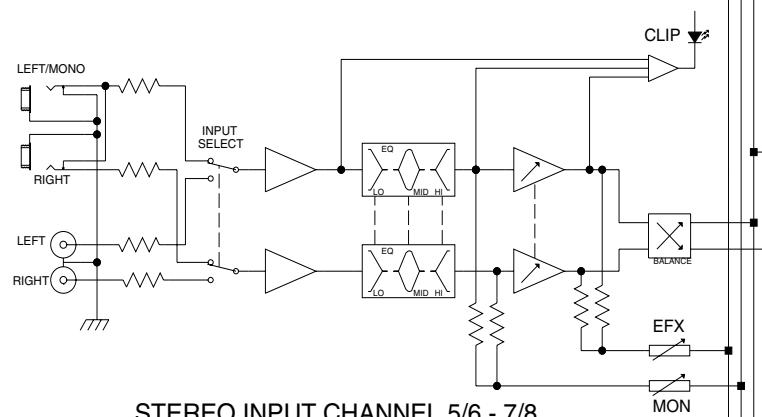

STEREO INPUT CHANNEL 5/6 - 7/8
| PEAVEYPeavey Electronics Corp.P. O. Box 2898Meridian, MS 39301 | ||
| Title: PV8_BLOCK | ||
| Sheet Title: | ||
| C | Sheet 2 of 2 | Date: 4-9-2004_11:25 |
Console de Mixage Compacte PV®8
SPECIFICATIONS
Entrées
| Fonction | Impédance Z (Ohms min) | Gain d'Entrée | Niveaux d'Entrée | Bal/Unbal (Symétrique / Asymétrique) | Connecteur | ||
| Min** | Nominal* | Max | |||||
| Microphone (150 Ohms) | 2.2 k | Max Gain (63 dB) | -83 dBu | -59 dBu | -41 dBu | Bal | XLR Pin 1 Masse Pin 2 (+), Pin 3 (-1) |
| Min Gain (10 dB) | -30 dBu | -6 dBu | +12 dBu | ||||
| Ligne (10 k Ohms) | 10 k | Max Gain (43 dB) | -63 dBu | -39 dBu | -21 dBu | Bal | 1/4" TRS; Pointe (+),Anneau (-), Corps Masse |
| Min Gain (-10 dB) | -10 dBu | +14 dBu | +32 dBu | ||||
| Entrées Ligne Stereo | 10 k | Max Gain (20 dB) | -40 dBu | +16 dBu | +2 dBu | Unbal | 1/4" TS; Pointe (+), Corps Masse |
| Nominal | -26 dBu | -2 dBu | +16 dBu | ||||
| Retour Aux | 10 k | N/A (0 dB) | -17 dBu | +4 dBu | +22 dBu | Unbal | 1/4" TRS; Pointe (+), Corps Masse |
| Enregistreur/ Platine | 10 k | N/A (10 dB) | -17 dBu | -10 dBV | +12 dBu | Unbal | Prise RCA |
0 dBu = 0.775 V (RMS)
** Le niveau minimum d'entrée est donné avec les contrôles de gain de canal et principaux en position maximum et produira un signal de niveau nominal (+4bBu).
* Les niveaux sont donnés avec tous les contrôles en position OdB (ou à mi-course pour les potentiomètres rotatifs) à l'exception du contrôle de gain mentionné.
Sorties
| Function | Impédance Z (Ohms) | Niveaux de Sortie | Bal/Unbal (Symétrique / Asymétrique) | Connecteur | |
| Nominal | Max | ||||
| Principales Gauche/Droite | 600 | +4 dBu | +22 dBu | Bal | 1/4" TRS: Pointe (+); Anneau (-); Corps Masse |
| Envoi d'Effets | 600 | +4 dBu | +22 dBu | Bal | /4" TS; Pointe (+), Corps Masse |
| Casque d'Ecoute | 8 | +4 dBu (sans charge) | +22 dBu | Unbal | 1/4" TRS; Pointe Gauche, Anneau Droit, Corps Masse |
| Enregistreur/ Platine | 2.2 k | +4 dBu | +22 dBu | Unbal | Prise RCA |
0 dBu = 0.775 V (RMS)
Gain
Plage de Sensibilité d'entrée Microphone: 10 dB à 60 dB
Rapport entrée Micro/Sorties Gauche/Droite: 87 dB (gain maximum)
Plage de Sensibilité d'entrée Ligne: -10 dB à 40 dB
Rapport entrée Ligne/Sorties Gauche/Droite: 67 dB (gain maximum)
Plage de Sensibilité d'entrée Ligne Stéréo: de 0 à +20 dB
Rapport entrée Ligne Stéréo/Sorties Gauche/Droite: 44 dB (gain maximum)
Rapport entrée Auxiliaire/Sorties Gauche/Droite: 21 dB (gain maximum)
Mesure de Bruits
| Sortie | Bruit Résiduel | Rapport Signal/Bruit (réf: +4 dBu) | Conditions de Mesure |
| Sorties Gauche/Droite | -98 dBu | 102 dB | Fader principaux et gain de canaux en position minimum |
| -90 dBu | 94 dB | Fader principaux en position unitaire et gain de canaux en position minimum | |
| -84 dBu | 90 dB | Tous les contrôles en position unitaire, gain de microphone au minimum | |
| Sortie pour envoi Moniteur | -103 dBu | 107 dB | Tous les contrôles au minimum |
| -84 dBu | 88 dB | Tous les contrôles en position unitaire | |
| Sortie pour envoi d'effets | -103 dBu | 107 dB | Tous les contrôles au minimum |
| -84 dBu | 88 dB | Tous les contrôles en position unitaire |
(Ecoute (mesure) du bruit de 22 Hz à 22 kHz BW)
Réponse en Fréquences
Comparaison entrée Micro/ Sorties Gauche/Droite: de 14 Hz à 25 kHz +0 dB/-1 dB
Distortion d'Harmoniques
<0.01% 20 Hz à 20 kHz Comparaison entrée Micro/ Sorties Gauche/Droite (10 Hz à 80 kHz BW)
<0.005% Généralement mesuré
<0.0007% Préampli Microphone
Bruit Equivalent en Entrée (EIN)
-129 dBu (150 ohms de charge)
Bruit entre canaux
80 dB entre canaux d'entrée (1 kHz)
75 dB entre canaux de sorties principales (1 kHz)
Rapport de Rejet (entrée Micro)
50 dB minimum (20 Hz à 20 kHz)
70 dB @ 1 kHz généralement mesuré
Rangée de LED
Indicateurs d'Ecrètage
LED rouge s'illumine 3 dB avant seuil d'écrétage
Dimensions
9.32" (23.7 cm) de large x 11.626" (29.5 cm) de profondeur x 2.76" (7.0 cm) de hauteur
Poids
Avec transformateur d'alimentation: 5.7 lbs (2.58 kg)
Sans transformateur d'alimentation: 7 lbs (3.17 kg)
