Tipo de producto	Cortafuegos
Marca	ZYXEL
Modelo	ZyWALL USG 200
Dimensiones (L x P x A)	43,8 x 34,8 x 4,4 cm (1U rack)
Peso	Aproximadamente 3,5 kg
Alimentación	Adaptador de corriente 12 V CC incluido
Consumo eléctrico	Aproximadamente 30 W
Interfaces de red	7 puertos RJ-45 10/100/1000
Puerto consola	RS-232 (115200 bps, 8N1)
Puerto auxiliar	RS-232 para módem de respaldo
Puerto USB	1 puerto USB para tarjeta 3G (ej. Huawei E220)
Ranura de expansión	PCMCIA para tarjeta WiFi o 3G (compatible con ZyXEL G-170S)
Dirección IP predeterminada	192.168.1.1
Contraseña predeterminada	1234
Protocolos compatibles	DHCP (servidor y cliente), VPN, IDP, filtrado de contenido, Firewall con estado
Montaje en rack	Kit de montaje incluido (19 pulgadas)
Mantenimiento y limpieza	Limpiar con un paño seco y sin pelusa
Seguridad	Botón Reset para restablecimiento de fábrica; contraseña modificable
Temperatura de funcionamiento	0°C a 40°C

Preguntas frecuentes - ZYWALL USG 200 ZYXEL

¿Cómo instalar el ZyWALL USG 200 en un rack?

Fije los soportes de montaje suministrados en los lados del ZyWALL, luego atorníllelos en un rack de 19 pulgadas. Deje un espacio libre de 10 cm en los lados y 20 cm en la parte trasera.

¿Cuál es la contraseña predeterminada del ZyWALL USG 200?

La contraseña predeterminada es 1234 con el nombre de usuario admin. Se recomienda encarecidamente cambiarla en la primera conexión.

¿Cómo restablecer el ZyWALL USG 200 a los valores de fábrica?

Presione el botón RESET ubicado en la parte frontal durante aproximadamente 5 segundos hasta que el LED PWR parpadee. Suéltelo para restaurar los valores predeterminados (contraseña 1234, IP 192.168.1.1).

¿Qué hacer si no puedo acceder a la interfaz web?

Verifique que su ordenador esté en la misma subred (192.168.1.x). Use el comando ping 192.168.1.1. Si falla, conéctese a través del puerto consola con un cable RS-232 (115200 bps, 8N1).

¿Cómo conectar los cables para una instalación básica?

Conecte un ordenador al puerto P4 para la configuración. Conecte los puertos P2/P3 a su conexión a Internet. Enchufe el adaptador de corriente y encienda el dispositivo.

¿Cuáles son los parámetros predeterminados de los puertos?

Puertos P1 y P2 (WAN): clientes DHCP; P4 y P5 (LAN): IP 192.168.1.1, servidor DHCP activo; P7 (DMZ): IP 192.168.3.1, DHCP desactivado; P6 (WLAN): IP 10.59.0.1, DHCP activo.

¿Cómo usar el asistente de instalación?

Después de conectarse a la interfaz web, haga clic en el icono Asistente en la parte superior derecha. Siga los pasos para configurar la conexión a Internet (ISP) y activar los servicios de evaluación como IDP y filtrado de contenido.

¿Qué hacer si ningún LED se enciende?

Verifique el cable de alimentación y el tomacorriente. Asegúrese de que el interruptor de alimentación esté encendido. Si el problema persiste, contacte a su vendedor para un posible problema de hardware.

¿Cómo cambiar la contraseña de administrador?

Conéctese a la interfaz web (https://192.168.1.1), vaya a la configuración del sistema, ingrese y confirme una nueva contraseña, luego haga clic en Apply.

¿Puedo usar una conexión 3G con el ZyWALL USG 200?

Sí, a través del puerto USB (compatible con Huawei E220) o la ranura PCMCIA (tarjeta 3G Sierra Wireless AC850/AC860). Luego configúrelo en la interfaz web.

MANUAL DE USUARIO ZYWALL USG 200 ZYXEL

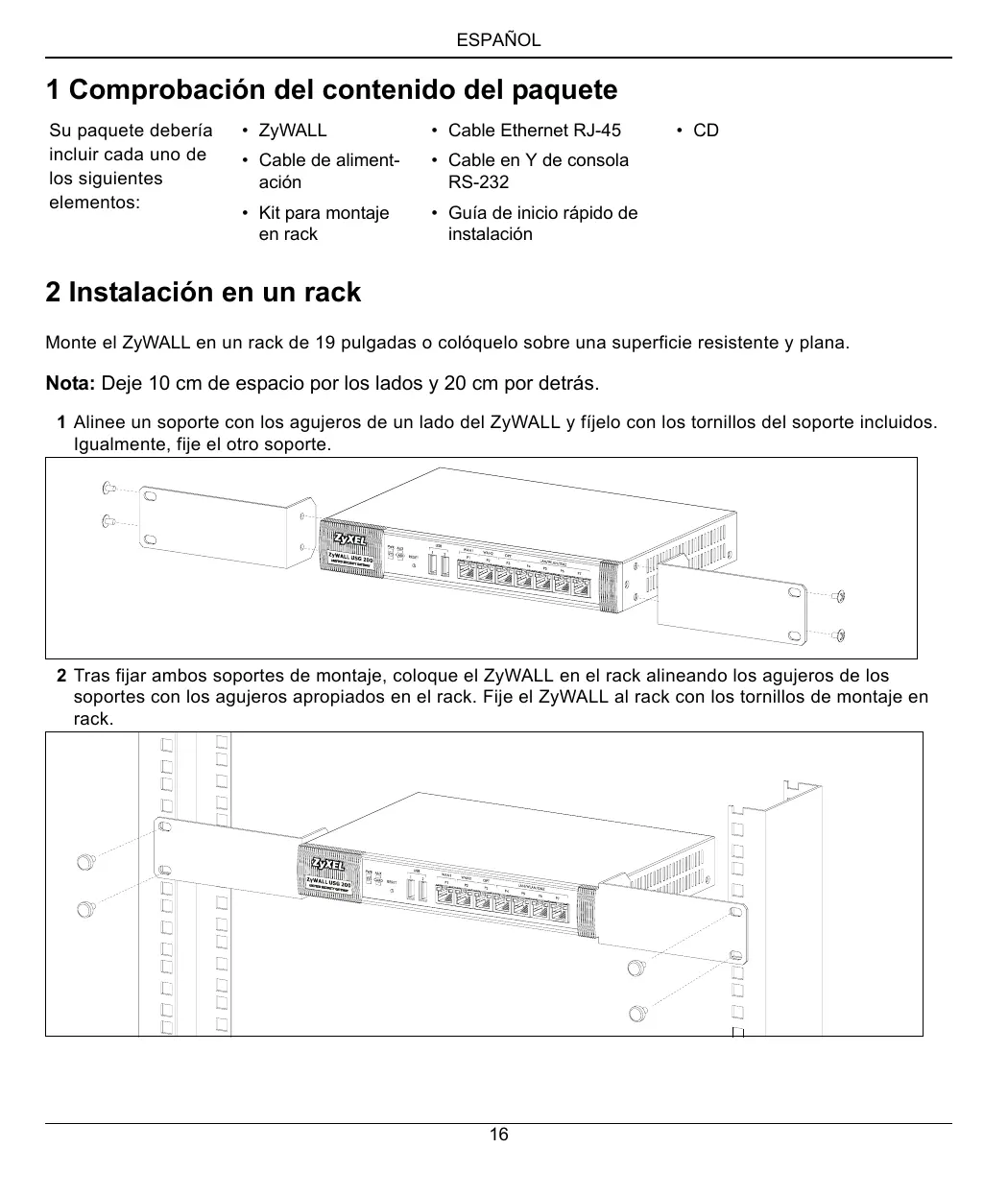

1 Comprobación del contenido del paquete

Su paquete deben incluir cada uno de los siguientes éléments:

ZyWALL

Cable Ethernet RJ-45

CD

• Cable de alimentación

• Cable en Y de consola RS-232

Kit para montaje en rack

• Guía de inizio=rápido de instalación

2 Instalación en un rack

Monte el ZyWALL en un rack de 19 pulgadas o colóquelo sobre una superficie resistente y plana.

Nota: Deje 10 cm de espacio por los lados y 20 cm por detrás.

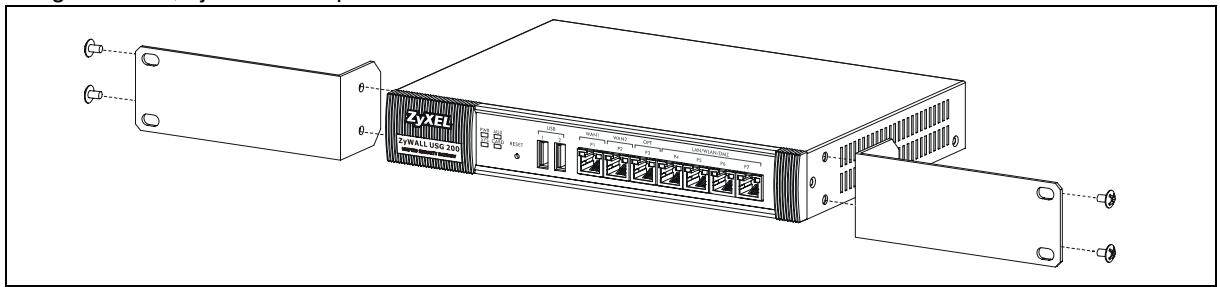

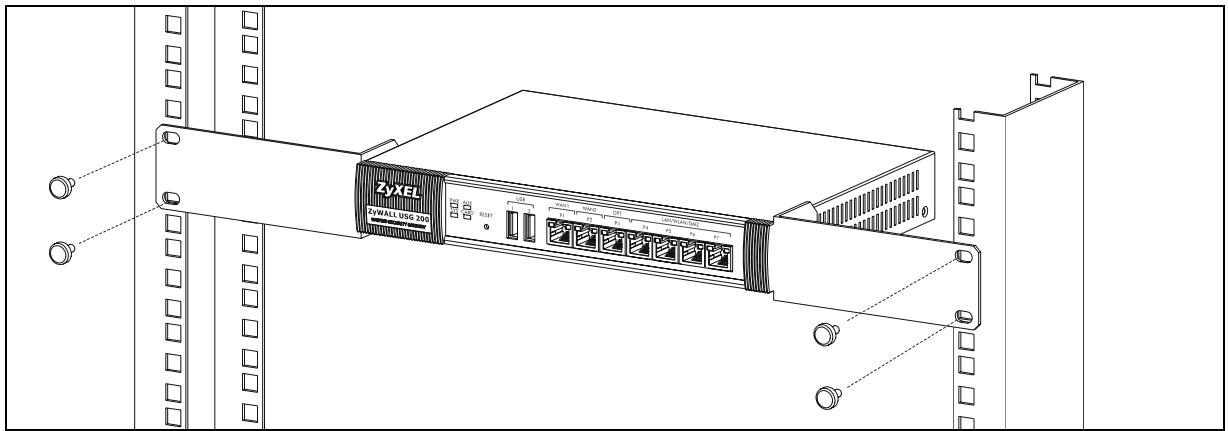

1 Alinee un soporte con los agujeros de un lado del ZyWALL y fijelo con los tornillos del soporte incluidos. Igualmente, fije el除外 soporte.

2 Tras fiar también soportes de montaje, colocque el ZyWALL en el rack alineando los agujeros de los soportes con los agujeros apropriados en el rack. Fije el ZyWALL al rack con los tornillos de montaje en rack.

3 Conectar el hardware

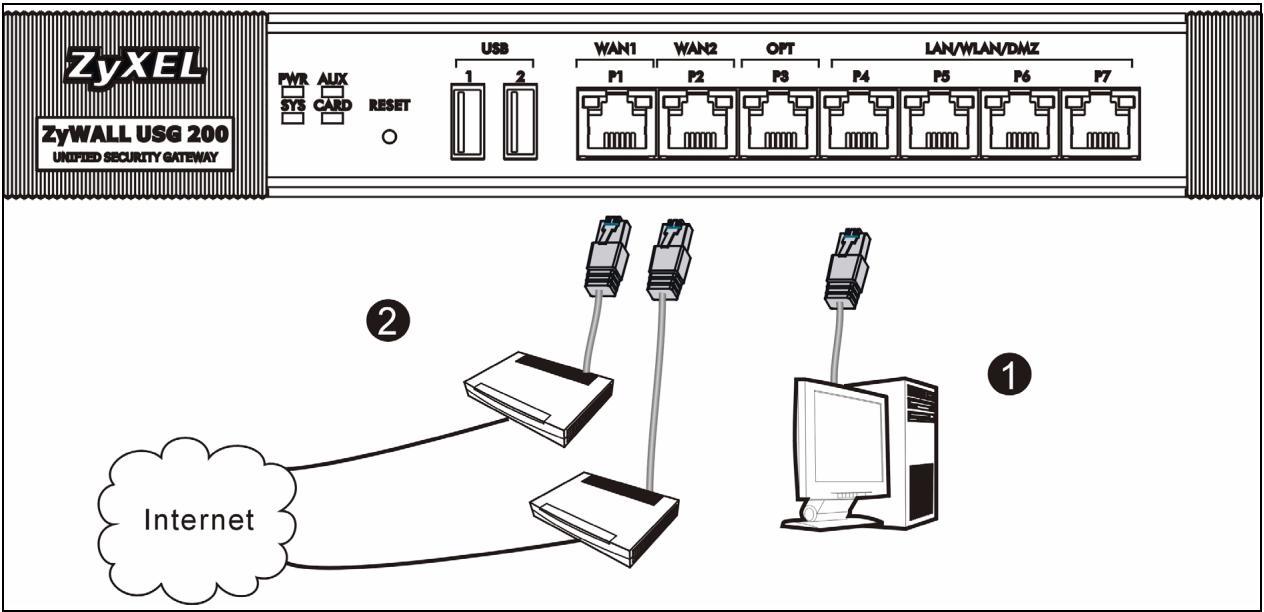

1 Se recomienda que configure el ZyWALL antes de uso para proteger su red. Utilice un cable Ethernet para conectar un ordinador al puerto P4.
2 Utilice otherwise (s) cable(s) Ethernet para conectar el puerto 2 y/o el puerto 3 a una clavija Ethernet con acceso a Internet.

3 Utilice el adaptor de alimentacion incluo para conectar el zocalo de alimentacion (en el panel posterior) a una toma de corriente.
4 Mire al panel frontal. La luz PWR se encenderá. La luz SYS parpadeará durante la prueba del sistemas y la initalización y luego se mantendrá encendida cuando el sistemas esté lista.

4 Acceso a la Web

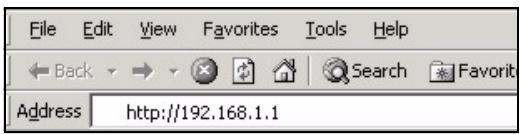

1 Abra su navegador y vaya a http://192.168.1.1 (el ZyWALL le llevará automatístico a https://192.168.1.1).

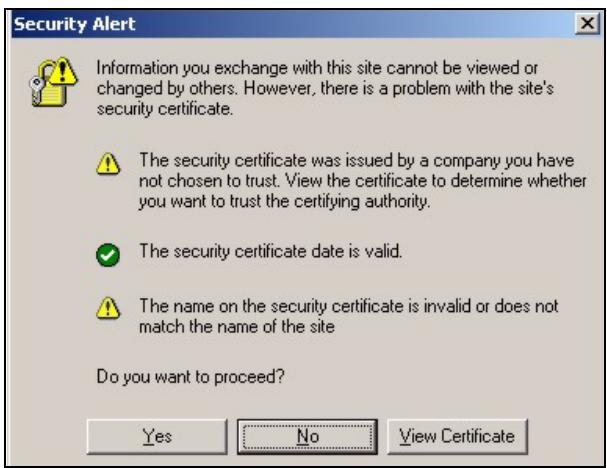

2 Hagablick en Si paracontinuar si se abre una pantalla de alerta de seguidad o certificado.

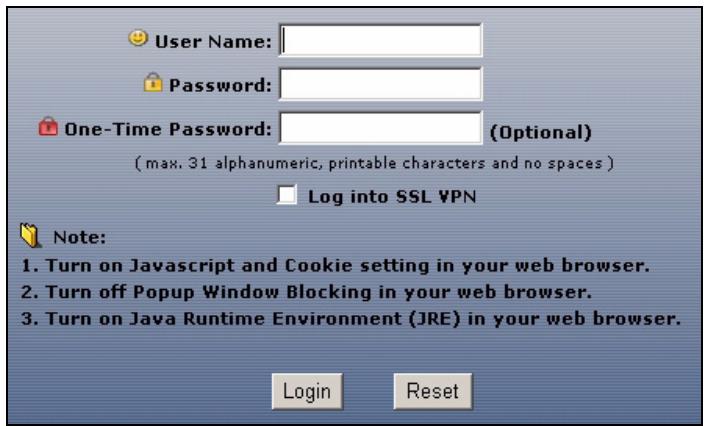

3 Escribe admin como nombre de usuario y 1234 como restraseña. Hagablick en Login (Entrar).

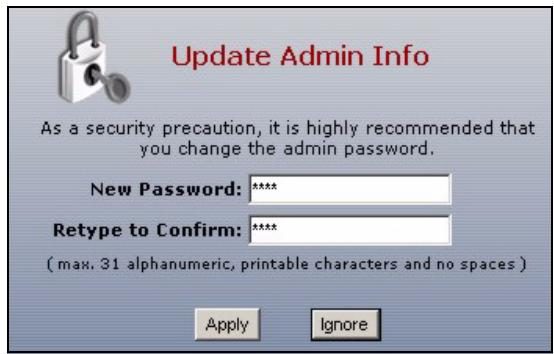

4 Se recomienda que cambie la contraseña. Escribe y vuelva akaarir la nuevo contraseña y hayablick en Apply (Aplicar).

5 Asistente para la instalación

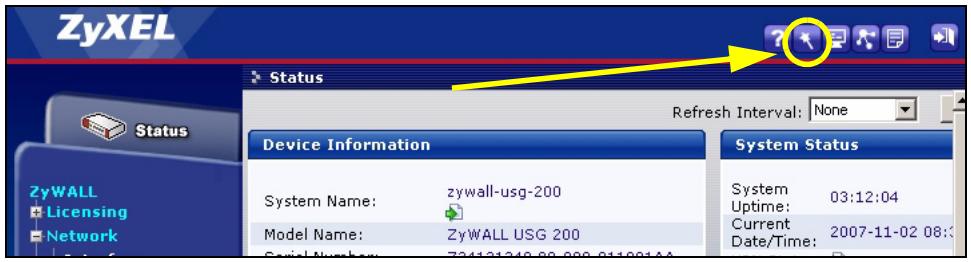

Aparecerá la pantalla
Status (Estado). Haga
clic en el icono del
Asistente en la
esquina superior
derecha.

Utilice el asistente para la instalacion para connectarse a Internet y registrar el ZyWALL y/o activar los servicios de prueba, como IDP y el filtro de contentsidos.

Note: Utilice el asistente de instalacion solo para la configuracion inicial a partir de los values por defecto.

LosCambiosrealizadosconelasistente paralainstalacionpuedeque no seapliquensiha camiado la configuracion delZyWALL.

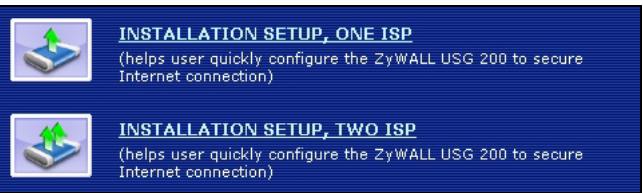

• INSTALLATION SETUP, ONE ISP configura unaúnica connexion a Internet para wan1.
• INSTALLATION SETUP, TWO ISP configura conexiones a Internet para wan1 y wan2.

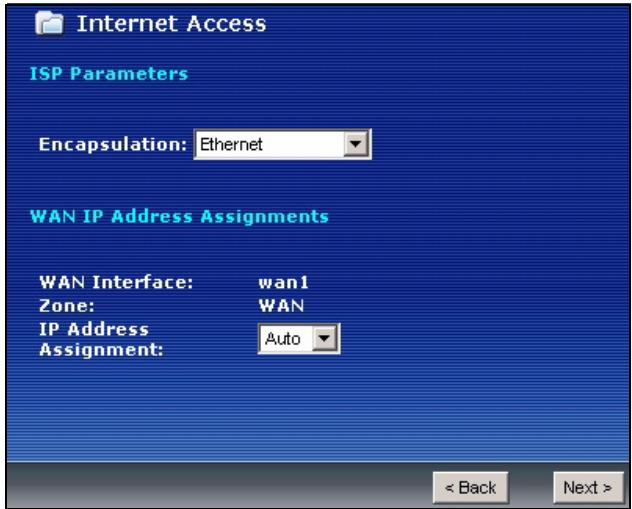

Las pantallas del asistente varian según el tipo de encapsulación uso. Consulte la información facilitada por su ISP y las pantallas deridge web para saber quéCAAbrir en cada camino. Deje un camino en blanco si noiene esta informacion.

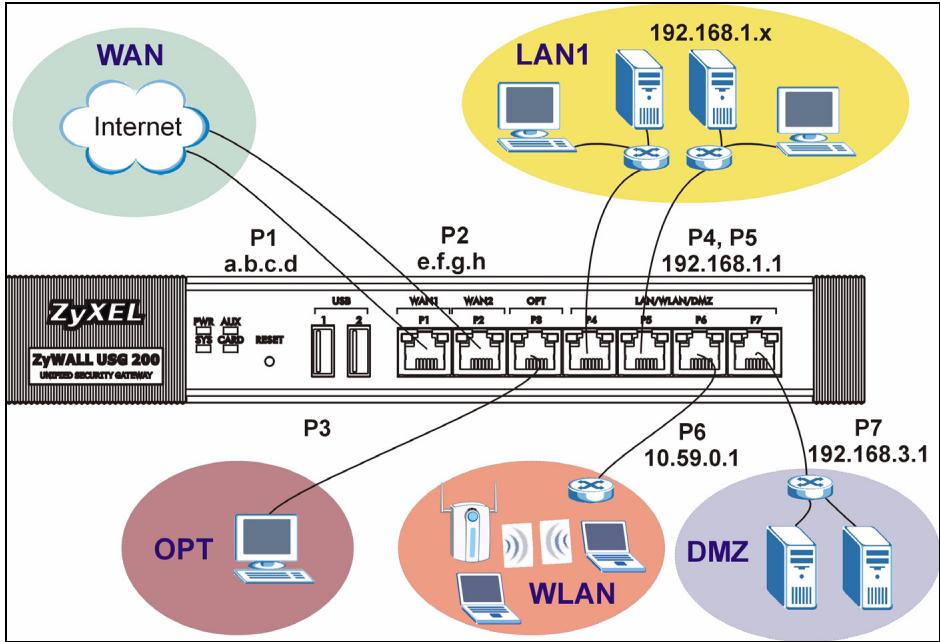

6 Configuración predeterminada y detailles de los puertos

El ZyWALL está configurado para lasuma topologia de red por defecto. (ZyWALL USG 200)

ZyWALL USG 200

Puerto	Interfaz	Zona	Configuración de direccion IP y DHCP	Se aconseja utilizing la configuración predeterminada
P1, P2	wan1, wan2	WAN	Clientes DHCP	Conexiones a Internet
P3	opt	OPT	Ninguna, servidor DHCP desactivado	Tercer puerto WAN, LAN adicional, WLAN, o DMZ o una redSeparateda.
P4, P5	lan1	LAN1	192.168.1.1, servidor DHCP activado	LAN protegida
P6	ext-wlan	WLAN	10.59.0.1, servidor DHCP activado	Puntos de acceso inalábricos
P7	dmz	DMZ	192.168.3.1, servidor DHCP desactivado	Servidores Públicos (como web, correto electrónico y FTP)
AUX	aux	None	None	Módem auxiliar
CONSOLE	n/a	None	None	Administración local

ZyWALL USG 100

Puerto	Interfaz	Zona	Configuración de direccion IP y DHCP	Se aconseja usar la configuración predeterminada
P1, P2	wan1, wan2	WAN	Clientes DHCP	Conexiones a Internet
P3, P4, P5	lan1	LAN1	192.168.1.1, servidor DHCP activado	LAN protegida
P6	ext-wlan	WLAN	10.59.0.1, servidor DHCP activado	Puntos de acceso inalámbricos
P7	dmz	DMZ	192.168.3.1, servidor DHCP desactivado	Serviadores Públicos (como web, correto electrónico y FTP)
AUX	aux	None	None	Módem auxiliar
CONSOLE	n/a	None	None	Administración local

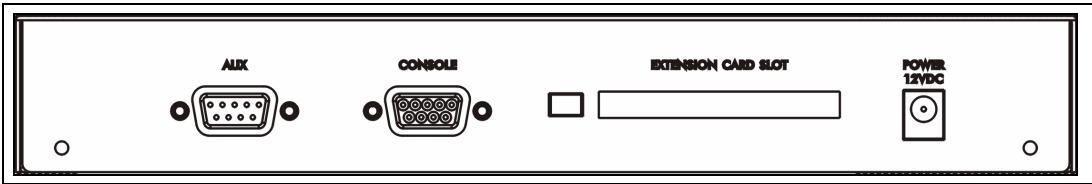

Etiqueta	Type ( Tipo)	Descripción
USB	USB	Conecte una tarjeta inalámbrica 3G (USB) para acceder a Internet abrands de una red 3G. En el momento de esta publicación, pueda usar el Huawei E220.
P1~P7	RJ-45	Utilice cables Ethernet de 8 hilos Categoría 5e o superior para conectar routers, switches,ordenadores,+puntos de acceso,etcétera.
AUX	RS-232	Utilice un cable consola RS-232 para conectar el módem de marcación de apoyo.
CONSOLE (CONSOLA)	RS-232	Utilice un cable consola RS-232 para conectar un ordinador local para la administración basada en comandos.
EXTENSION CARD SLOT	PCMCIA	Inserte una tarjeta LAN para usar la característica de LAN inalámbrica. En el momento de esta publicación,ovable using la tarjeta inalámbrica ZyXEL G-170S. Oportunamente,ovable insertinguna tarjeta inalámbrica 3G para acceder a Internet de forma inalámbrica abrands de una red 3G. En elmomento de this publicación,ovable using una tarjeta inalámbrica Sierra Wireless AC850 o AC860 3G.

7 Solución de problemas

Problema	Soluciones
Ninguno de los LEDs se enciende.	Asegúrese de haber connectado el cable de alimentación al ZyWALL y si lo ha enchufado en una fuente de alimentación apropriada. Compruebe si el ZyWALL está encendido. Compruebe todas las conexiones de los cables.
	Si los LEDs todas no se encienden, puede que teng a problema de hardware. En este caso, devería contactar con su vendedor local.
No se pueda acceder al ZyWALL desdela LAN.	Compruebe la connexion de cables entre el ZyWALL y su ordinador o switch. Consulte la sección 3 para más detailles.
	Realice un ping al ZyWALL desdeun ordinador en la LAN. Compruebe que la tarjeta Ethernet de su ordinador está instalada y funciona correctamente. Asegúrese también que su direccion IP sea de la mesma subred que el ZyWALL.En el ordinador, hagablick en Inicio, (Todos los) programas, Accesorios y bajo en Símbolo del sistemas. En la ventsa del Simbolo del sistemas,onga "ping" seguido por la direccion IP LAN del ZyWALL (192.168.1.1 es la predeterminada) y pulse [ENTRAR]. El ZyWALL deben responder.
	Si ha olvidado la contraseña del ZyWALL,utilice el botón RESET . Mantenga pulsado el botón duranteunos 5segundos (o hasta que el LED PWR comience a parpadear),a continuaupon suételto. Estódevolverá al ZyWALL la configuración predeterminada de fábrica (la direccion es 1234, direccion IP LAN 192.168.1.1 etc.; vea la Guía del usuario para más detailles).
	Si ha olvidado la direccion IP del ZyWALL,puceusat Los comandos a工程技术 del puerto consola paracomprobarlo. Conecte su ordinador al puerto CONSOLE (Consola) using an cable de consola. Su ordinadordefería tener un programa de comunaciones de emulación de terminals (como HyperTerminal) ajustado a la emulación del terminal VT100, sin paridad, 8 bits de datos, 1 bit de parada, sin flujo de control y una velocidad de puerto de 115200 bps.
No能把 acceder a Internet.	Compruebe laexion del ZyWALLa la clavija Ethernet con accesoa Internet. Compruebe si el dispositivo de puerta de enlistecde Internet (como un módem DSL) funciona correctamente.
	Compruebe el estado del puerto WAN en la pantalla Status (Estado). Utilice el asistente para la instalación de nuevo y asegúrese de introducir la configuración correcta.

8 Procedimiento para ver la(s) certifications del producto

1 Vaya a www.zyxel.com.
2 Selezione su produto de la lista desplegable en la Pagingina inicial de ZyXEL para ir a la Pagingina de ese producto.
3 Seleccione el certificado que deseee visualizar en esta pagina.
