MANUALE UTENTE ZYWALL USG 200 ZYXEL

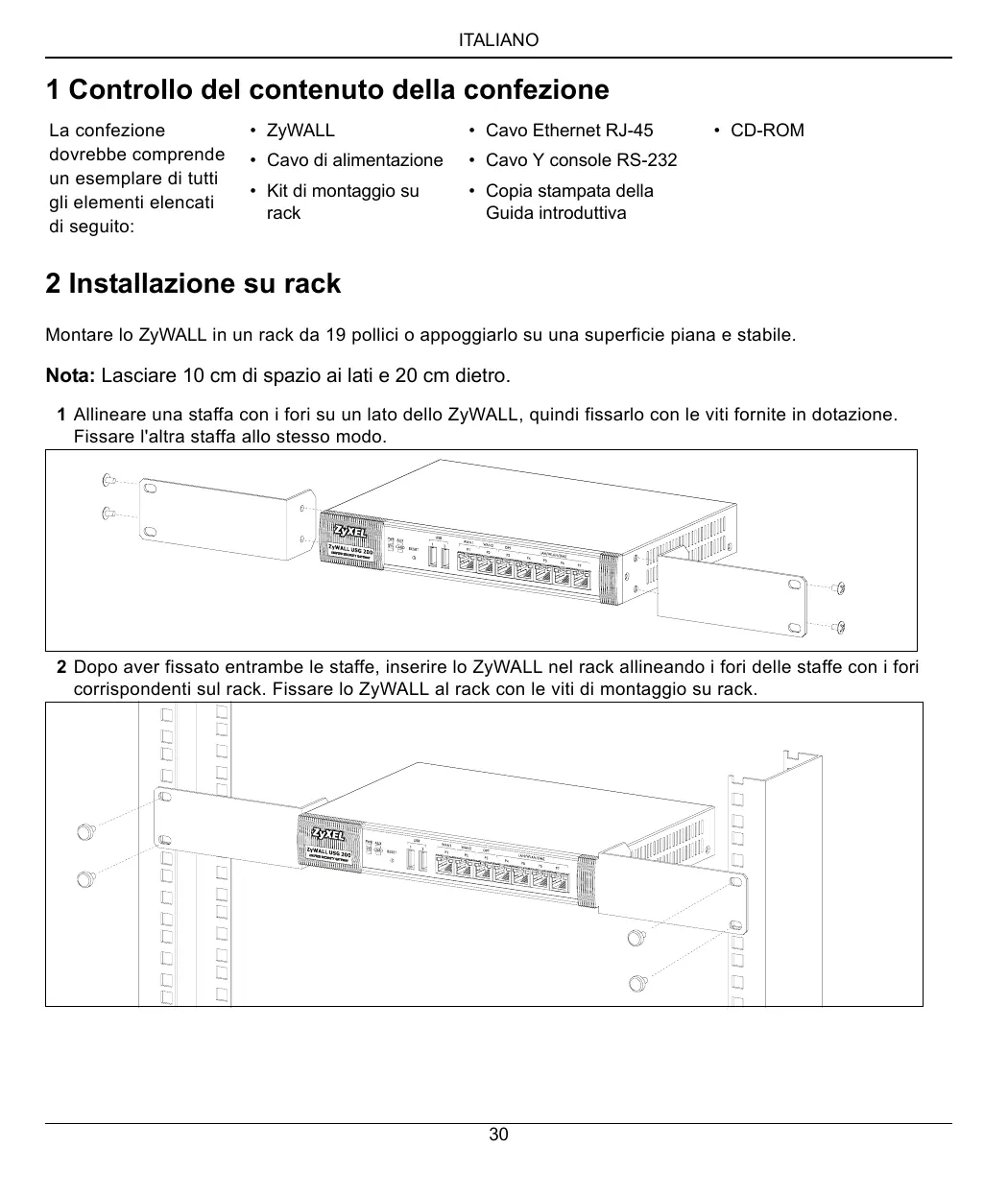

1 Controllo del contentuto della confezione

La confezione

dovrebbe comprende un esemplare di tutti gli elementi elencati di seguito:

ZyWALL
- Cavo di alimentazione
Kit di montaggio su rack

Cavo Ethernet RJ-45
Cavo Y console RS-232
- Copia stampata della Guida introductiva

• CD-ROM

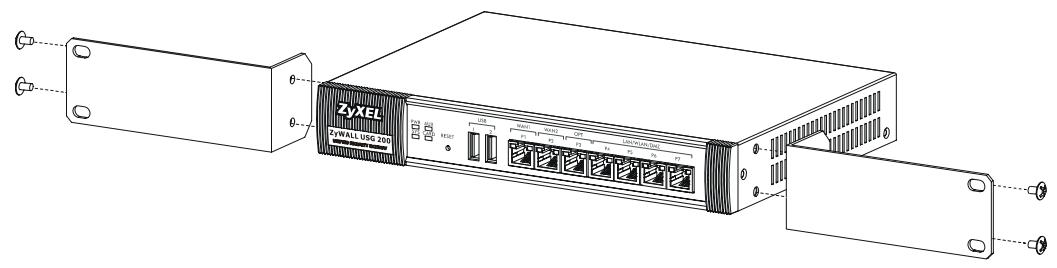

2 Installazione su rack

Montare lo ZyWALL in un rack da 19 pollici o appoggiarlo su una superficie piana e stabile.

Nota: Lasciare 10 cm di spazio ai lati e 20 cm diaetro.

1 Allineare una staffa con i fori su un lato dello ZyWALL, quindi fissarlo con le viti fornite in dotazione. Fissare l'altra staffa allo stesso modo.

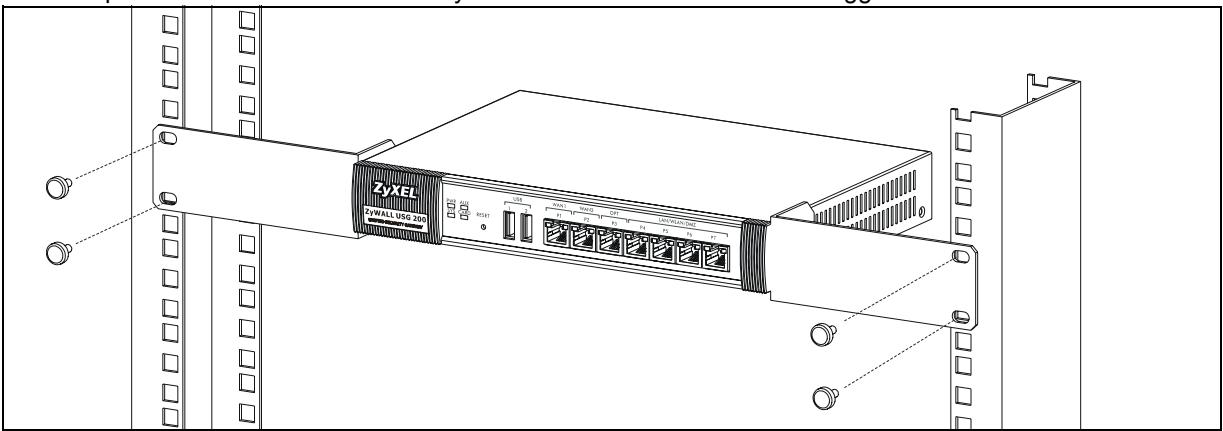

2 Dopo aver fissato entrambé le staffe, insere lo ZyWALL nel rack allineando i fori delle staffe con i fori correspondenti sul rack. Fissare lo ZyWALL al rack con le viti di montaggio su rack.

3 Collegamento dell'hardware

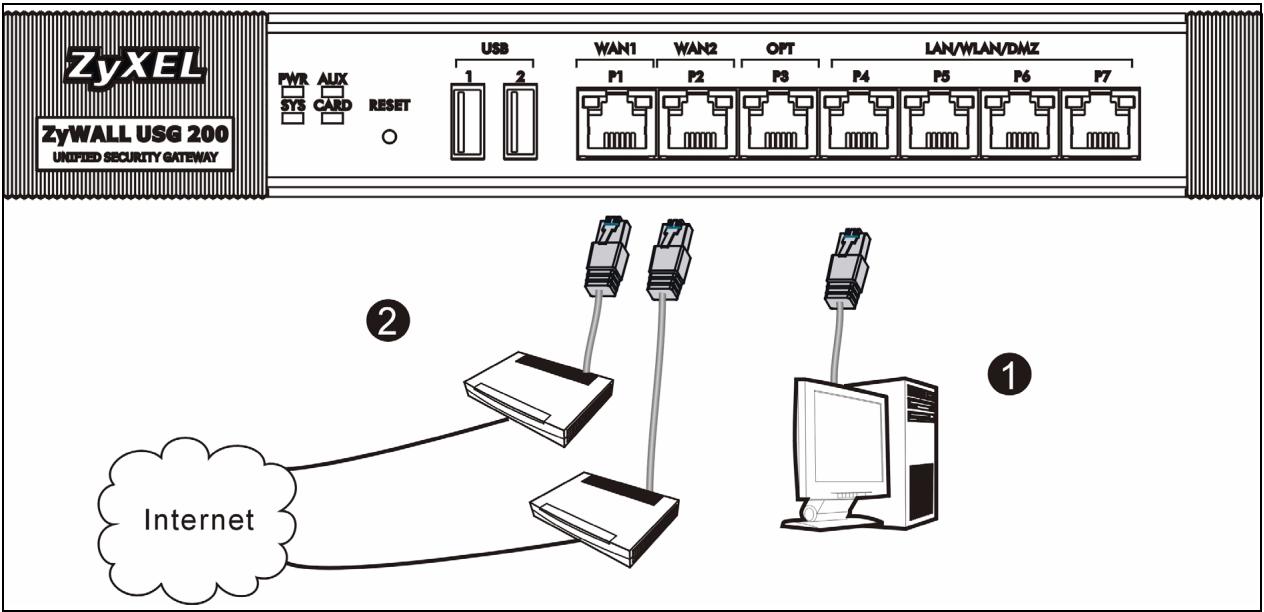

1 Si consiglia di configurare ZyWALL prima di utilizzato per proteggere la rete. Utilizzare un cavo Ethernet per collegare un computer alla porta P4.
2 Utilizzare altri cavi Ethernet per collegare la porta 2 e/o la porta 3 a un jack Ethernet con accesso a Internet.

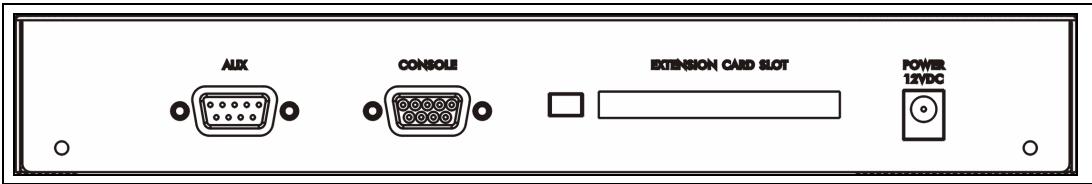

3 Utilizzare l'alimentatore fornito a corredo per collegare la presa di alimentazione (sul pannello posteriore) alla corrente.
4 Osservare il pannello anteriore. La luce PWR si accende. La luce SYS lampeggia durante il test e l'initializzazione delsystema, quando resta accesa quando il systeme è pronto.

4 Login Web

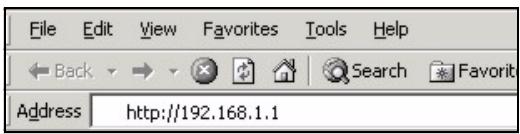

1 Avviare il browser e aprire l'indirizzo http://192.168.1.1 (ZyWALL redirige automaticamente a https://192.168.1.1).

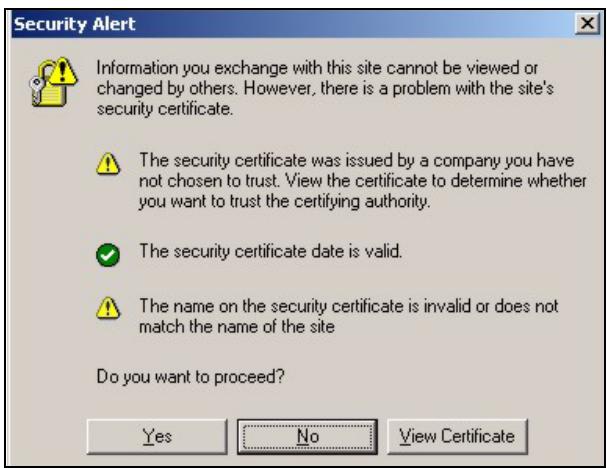

2 Fare cli su Si per procedere se viene visualizzato un avvisto di protezione o una schermata per il certificato.

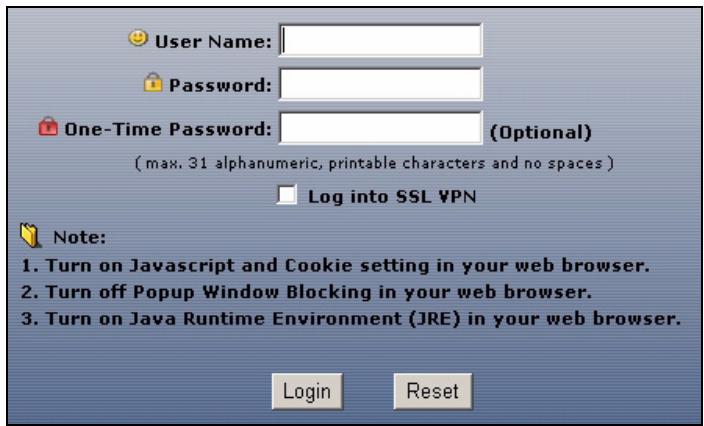

3 Immettere admin come nome utente e 1234 come password. Fare cli c su Login.

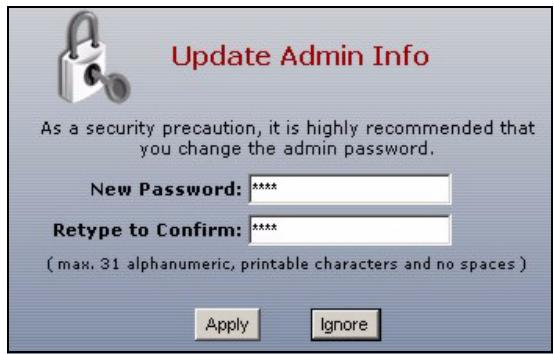

4 É vivamente consigliato cancellare la password. Digitare e ridigitare una nuova password, quando fareblick su Applica.

5 Configurazione guidata installmente

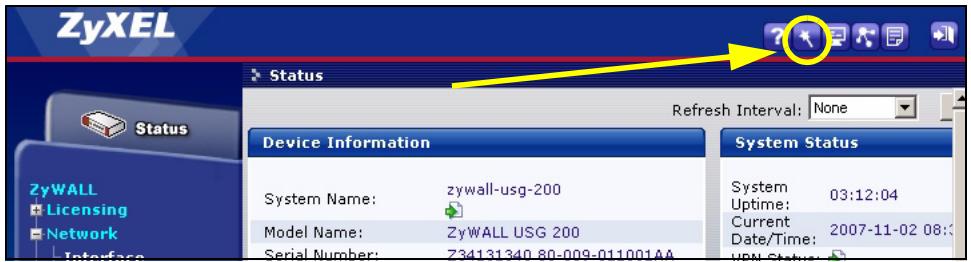

Viene aperta la schermata Stato. Fare clic sull'icona della procedura guidata nell'angolo superiore destro.

Utilizzare la configurazione guidata per connettersi a Internet e registrar il ZyWALL e/o attivare i servizi offerti per valutazione, come ad esempio IDP e il filtraggio dei contenuti.

Note: Utilizzato l'installazione guidata solo per la configurazione iniziale partendo alla configurazione predefinita.

Le modifiche apportate all'installazione guidata potrebbero non essere applicate se è stata modificata la configurazione di ZyWALL.

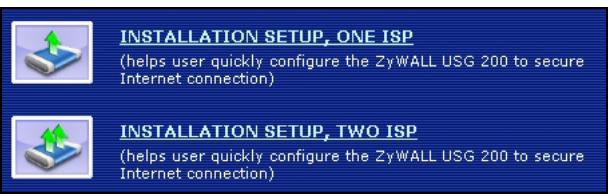

• CONFIGURAZIONE INSTALLAZIONE, UNO ISP imposta una singola connessione a Internet per wan1.
• CONFIGURAZIONE INSTALLAZIONE, DUE ISP imposta connessioni a Internet per wan1 e wan2.

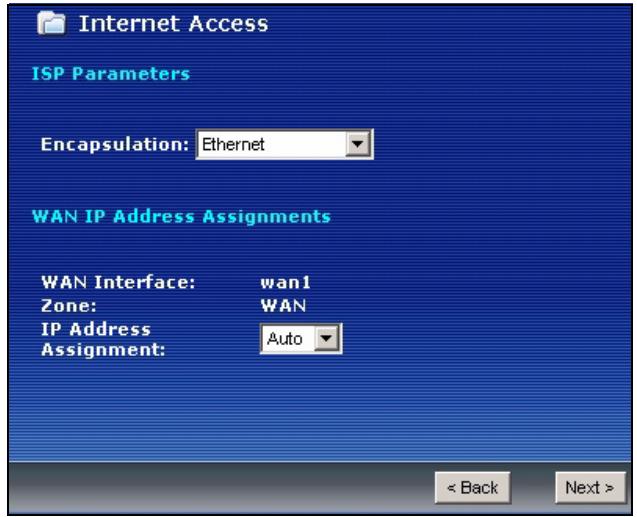

Le schermata della procedura guidata variano a seconda del tipo di incapsulamento utilizzato.
Vedere le informazioni fornite dall'ISP e le schermate della guida online per sapere casa immettere in ciascun Campo. Lasciare un Campo vuoto se non si possiedono queste informazioni.

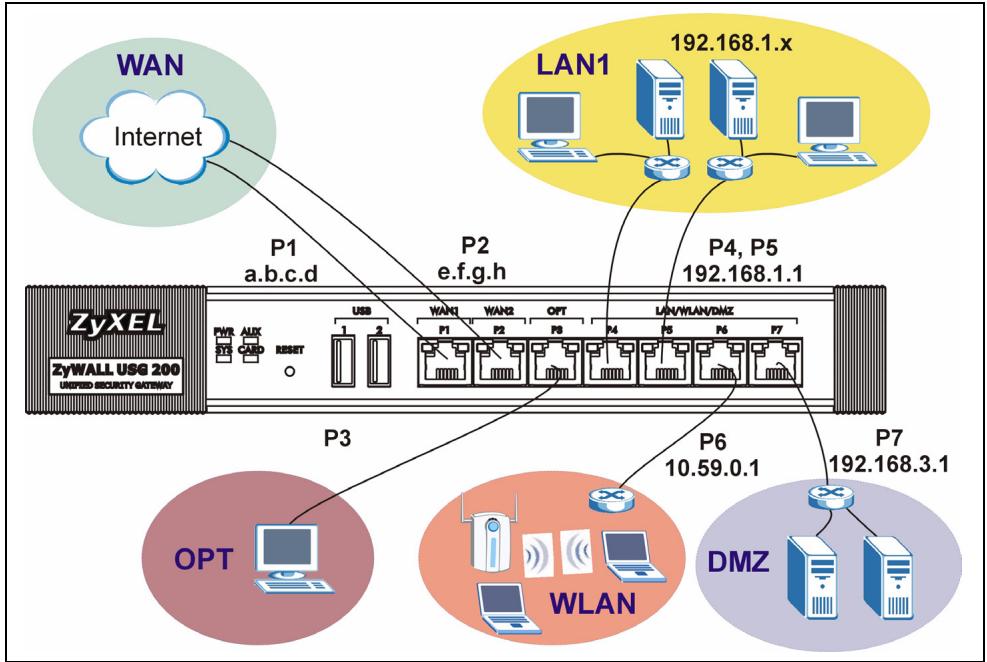

6 Impostazioni predefinite e dettagli delle porte

ZyWALL è configurato per la segunte topologia di rete per impostazione predefinita. (ZyWALL USG 200)

ZyWALL USG 200

Porta	Interfaccia	Zona	Indirizzo IP e impostazioniDHCP	Uso suggerito con impostazioni predefinite
P1, P2	wan1, wan2	WAN	Client DHCP	Connessioni a Internet
P3	opt	OPT	Nessuno, server DHCP disabilitato	Terza porta WAN, LAN aggiuntiva, WLAN o DMZ o rete separata.
P4, P5	lan1	LAN1	192.168.1.1, server DHCP abilitato	LAN protetta
P6	ext-wlan	WLAN	10.59.0.1, server DHCP abilitato	Access Point
P7	dmz	DMZ	192.168.3.1, server DHCP disabilitato	Server pubblici (quali ad esempio Web, e-mail e FTP)
AUX (COMPOSIZIONE DI BACKUP)	aux	Nessuno	Nessuno	Modem ausiliario
CONSOLE	N/a	Nessuno	Nessuno	Gestione locale

ZyWALL USG 100

Porta	Interfaccia	Zona	Indirizzo IP e impostazioni DHCP	Uso suggerito con impostazioni predefinite
P1, P2	wan1, wan2	WAN	Client DHCP	Connessioni a Internet
P3, P4, P5	lan1	LAN1	192.168.1.1, server DHCPabilitato	LAN protetta
P6	ext-wlan	WLAN	10.59.0.1, server DHCPabilitato	Access Point
P7	dmz	DMZ	192.168.3.1, server DHCP disabilitato	Server pubblici (quali ad esempio Web, e-mail e FTP)
AUX (COMPOSIZIONE DI BACKUP)	aux	Nessuno	Nessuno	Modem ausiliario
CONSOLE	N/a	Nessuno	Nessuno	Gestione locale

Etichetta	Tipo	Descrizione
USB	USB	Collegare la scheda wireless 3G (USB) per accedere a Internettramite rete 3G. Nell'istante in cui scriviamo è possible utilizzato la Huawei E220.
P1~P7	RJ-45	Utilizzato cavi Ethernet categoria 5 da 8 conduttori o superiori per collegare router, switch, computer, Access Point e casi via.
AUX (COMPOSIZIONE DI BACKUP)	RS-232	Utilizzato un cavo console RS-232 per collegare il modem di accesso remot/connessione di riserva.
CONSOLE	RS-232	Utilizzato un cavo console RS-232 per collegare un computer locale per una gestione basata sui comandi.
EXTENSION CARD SLOT	PCMCIA	Inserire una scheda LAN wireless per utilizzato la funzione LAN wireless. Nell'istante in cui scriviamo è possible utilizzato la scheda wireless G-170S di ZyXEL. è in opzione possibile insereire una scheda wireless 3G per accedere a Internet senza filitramite una rete 3G. Nell'istante in cui scriviamo, è possibile utilizzato una scheda wireless 3G Sierra Wireless AC850 o AC860.

7 Risoluzione dei problemi

Problema	Azione correttiva
Nessuno dei LED è accesso.	Assicurarsi di aver collegato il cavo di alimentazione a ZyWALL e a una sorgente di alimentazione appropriata. Assicurarsi che ZyWALL sia accesso. Controllare tutti i collegamenti dei cavi.
	Se i LED continuano a non accendersi, potrebbe esserci un guasto hardware. In quello caso, è opportuno rivolgersi al rivenditore locale.
Impossibile accedere a ZyWALL nella LAN.	Controllare il collegamento dei cavi tra ZyWALL e il computer o lo switch. Vedere la sezione 3 per i dettagli.
	Eseguire il ping di ZyWALL da un computer della LAN. Verificare che la scheda Ethernet del computer sia installata e correttamente funzionante. Verificare inoltre che il suo indirizzo IP sia nella stessa subnet di ZyWALL. Nel computer,fare(clc su Start,(Tutti i)Programmi,Accessori e quindi Prompt dei comandi.Nella finestra Prompt dei comandi, digitarè "ping" seguito dall'indirizzo IP LAN di ZyWALL (192.168.1.1 è l'indirizzo predefinito) e quindi premere [Invio]. ZyWALL dovrebbe rispondere.
	Se si è dimenticata la password di ZyWALL,utilizzare il pulsante RESET. Premere il pulsante per circa 5 secondi (oppure finché il LED PWR non inizia a lampeggiare),quindi rilasciarlo.Questa operazione riporta ZyWALL ai valori predefiniti (la password è 1234,l'indirizzo IP LAN è 192.168.1.1,e cosi via;vedere la Guida dell'utente per i dettagli).
	Se si è dimenticato l'indirizzo IP di ZyWALL,è possibile utilizzato i comandi tramite la porta console per conoscerlo.Collegare il computer alla porta CONSOLE utilizzando un cavo console. Il computer dovrebbe disporre di un programma di communazione di emulazione terminale (come ad esempio HyperTerminal);impostare l'emulazione di terminale VT100,nessuna partà,8 bit di dati,1 bit di stop,nessun controllo di flusso e velocità della porta paria a 115200 bps.
Impossibile accedere a Internet.	Controllare il collegamento di ZyWALL al jack Ethernet con accesso a Internet.Assicurarsi che il dispositivo gateway verso Internet (quale ad esempio un modem DSL) funzioni correttamente.
	Controllare lo stato della porta WAN nella schermata Status (stato).Utilizzare nuovamente la configurazione guidata dell'installazione e verificare di aver immesso le impostazioni corrette

8 Procedure per visualizzare le certificazioni di un prodotto

1 Aprière la pagina www.zyxel.com.
2 Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per passare alla pagina del prodotto in questione.
3 Selezionare da esta page la certificazione che si desidera visualizzare.
