Tipo de producto	Impresora matricial
Marca	OKI
Modelo	ML 491
Tecnología de impresión	Matricial de agujas
Velocidad de impresión	Hasta 300 cps (caracteres por segundo) en modo borrador
Resolución de impresión	Hasta 360 x 360 ppp
Tamaño máximo de papel	Ancho 420 mm (formato A3 horizontal)
Tipos de soporte	Papel continuo, hojas sueltas, etiquetas, sobres
Interfaces	Paralelo (Centronics) y serie (RS-232C)
Opción de red	Tarjeta OkiLAN 6130 para Ethernet 10/100 Mbps
Alimentación	100-240 V AC, 50/60 Hz
Consumo eléctrico	Aproximadamente 150 W en funcionamiento, 10 W en reposo
Dimensiones (An x Pr x Al)	Aproximadamente 589 x 544 x 218 mm
Peso	Aproximadamente 18,5 kg
Ciclo de uso mensual	Hasta 20 000 páginas por mes
Nivel sonoro	Aproximadamente 55 dB(A) en funcionamiento
Funciones principales	Impresión anverso, impresión multicopia (carbonada), gestión de papel continuo
Mantenimiento y limpieza	Limpieza regular del cabezal de impresión y del recorrido del papel con un paño que no suelte pelusa
Seguridad	Conexión a tierra obligatoria, no usar alargador no protegido
Piezas de repuesto y reparabilidad	Cinta de tinta intercambiable, cabezal de impresión reemplazable, piezas disponibles a través del fabricante
Información general	Manual de usuario disponible en francés, inglés, español y portugués

Preguntas frecuentes - ML 491 OKI

¿Cómo instalar la tarjeta de red OkiLAN 6130 en la impresora ML 491?

Apague la impresora, desconecte el cable de alimentación y el cable de interfaz. Retire el panel desmontable cerca del conector de interfaz. Inserte la tarjeta OkiLAN 6130 en las guías hasta que esté conectada. Conecte el cable UTP 10/100Base-T y luego vuelva a conectar la alimentación. Encienda la impresora.

¿Cómo imprimir una hoja de configuración de red?

Presione el botón Test ubicado en la parte frontal de la tarjeta OkiLAN 6130. La hoja de configuración se imprimirá en texto ASCII por defecto.

¿Cómo configurar la dirección IP de la impresora con la utilidad ExtendView?

Descargue e instale ExtendView desde el sitio de OKI. Inicie el módulo, resalte el dispositivo, seleccione Configuración en el menú. En Configuración del servidor, haga clic en Establecer permanente, modifique la IP, la máscara o la puerta de enlace, y luego haga clic en Aceptar.

¿Cómo configurar la dirección IP a través de la página web integrada?

Abra un navegador y escriba la dirección IP del servidor de impresión (obtenida manteniendo presionado el botón Test durante 5 segundos). Inicie sesión como admin (contraseña: OkiLAN). Seleccione TCP/IP, haga clic en Establecer permanente, modifique los parámetros y luego haga clic en Enviar cambios.

¿Cuál es la contraseña predeterminada para acceder a la página web del servidor de impresión?

La contraseña predeterminada es OkiLAN y el nombre de usuario es admin.

¿Cómo restablecer la tarjeta de red OkiLAN 6130 a los valores de fábrica?

Apague la impresora. Enciéndala y espere 30 segundos. Presione el botón Test en la tarjeta durante 20 segundos hasta que los indicadores parpadeen, luego suéltelo. La tarjeta se reiniciará con los parámetros predeterminados.

¿Qué hacer si la impresora no imprime después de la instalación de red?

Verifique que la impresora no muestre error (atasco de papel, etc.). Asegúrese de que la dirección IP sea correcta y que el cable de red esté conectado. Reinicie la impresora y el servidor de impresión.

¿Cómo reemplazar la cinta de tinta de la OKI ML 491?

Apague la impresora. Abra la cubierta frontal. Retire la cinta vieja despegándola de las guías. Inserte la cinta nueva siguiendo las flechas, luego cierre la cubierta. Verifique que esté tensa.

¿Qué tipos de papel son compatibles con la OKI ML 491?

La impresora acepta papel continuo (plegado en acordeón), hojas sueltas, etiquetas y sobres. El tamaño máximo es A3 horizontal (ancho 420 mm).

¿Cómo limpiar el cabezal de impresión de la OKI ML 491?

Apague la impresora. Abra la cubierta. Use un paño que no suelte pelusa ligeramente humedecido con alcohol isopropílico para limpiar suavemente las agujas del cabezal. Deje secar antes de cerrar.

MANUAL DE USUARIO ML 491 OKI

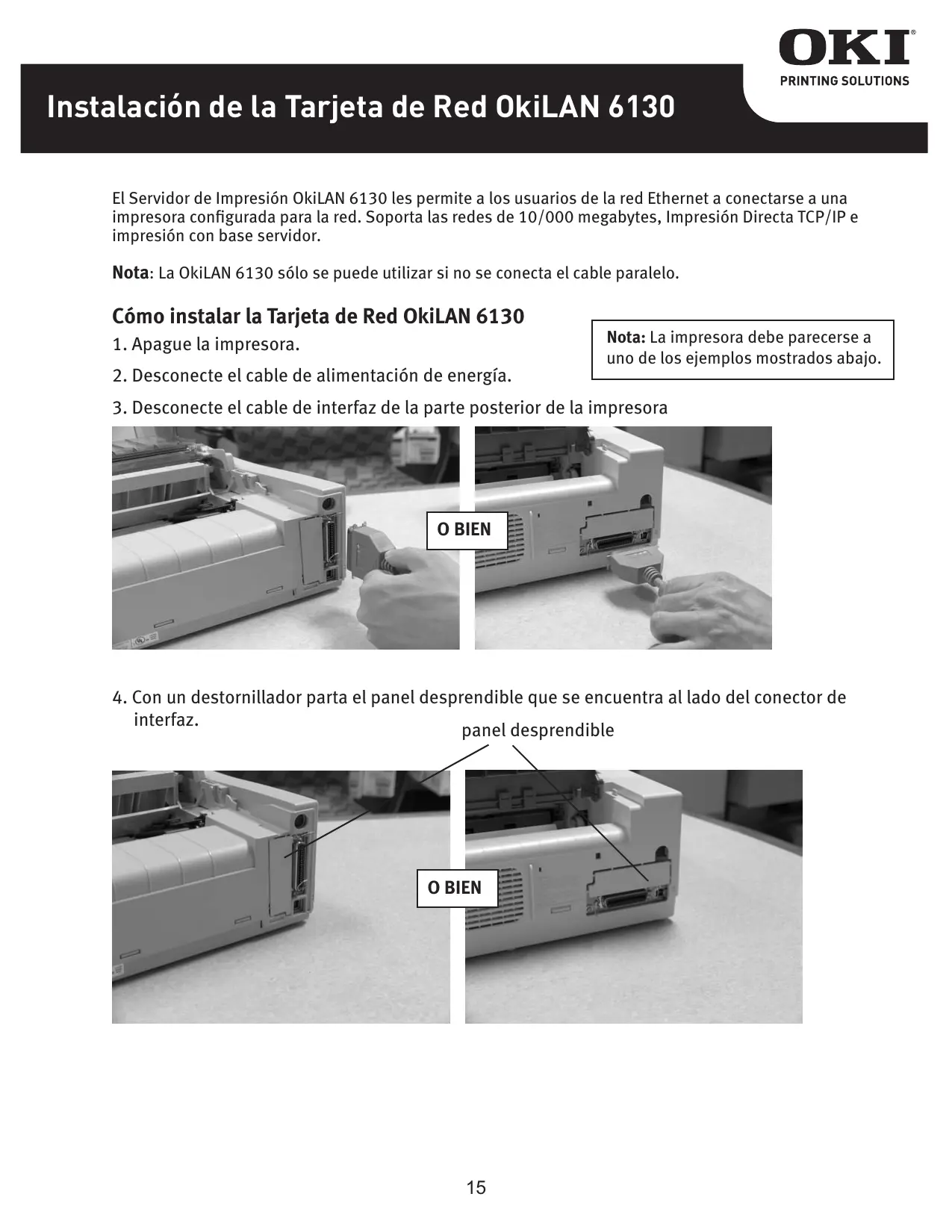

Instalación de la Tarjeta de Red OkiLAN 6130

El Servidor de Impresión OkiLAN 6130 les permite a los usuario de la red Ethernet a connectarse a una impersonora configurada para la red. Soporta las redes de 10/000 megabytes, Impresión Directa TCP/IP e impresión con base(servidor.

Nota: La OkiLAN 6130 solo se pueda utiliser si no se conecta el cable paralelo.

Cómo instalar la Tarjeta de Red OkiLAN 6130

1. Apague la impresora.
2. Desconecte el cable de alimentación de energia.

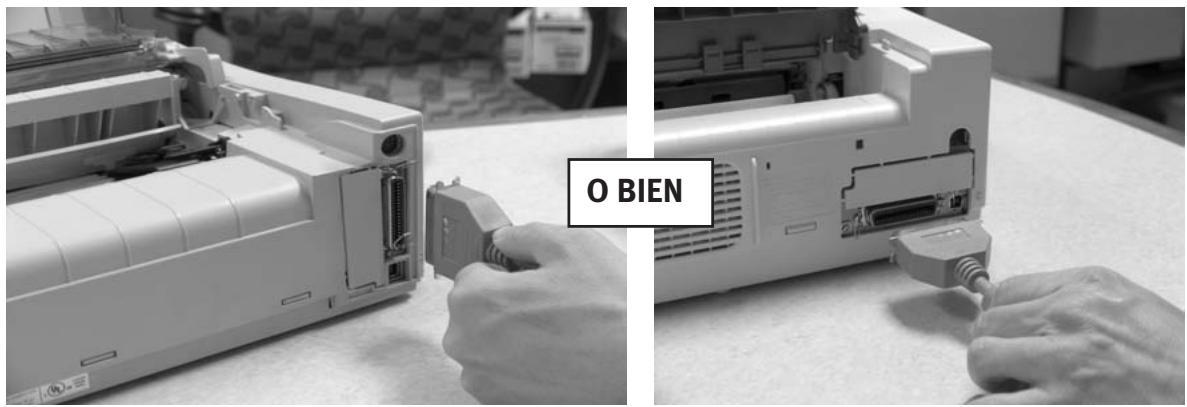

3. Desconnecte el cable de interfaz de la parte posterior de la impresora

Nota: La impresora debe parecerse a uno de los ejemplosmostatados abajo.

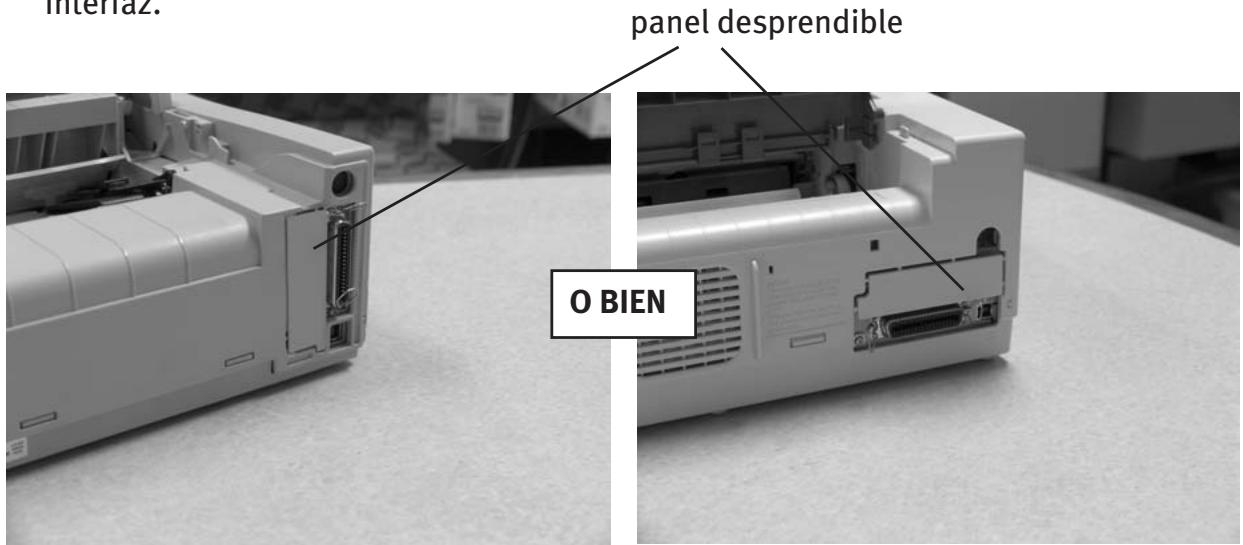

1. Con un destornillador parta el panel desprésble que se encuentra al bajo del conductor de interfaz.
   panel desprésble

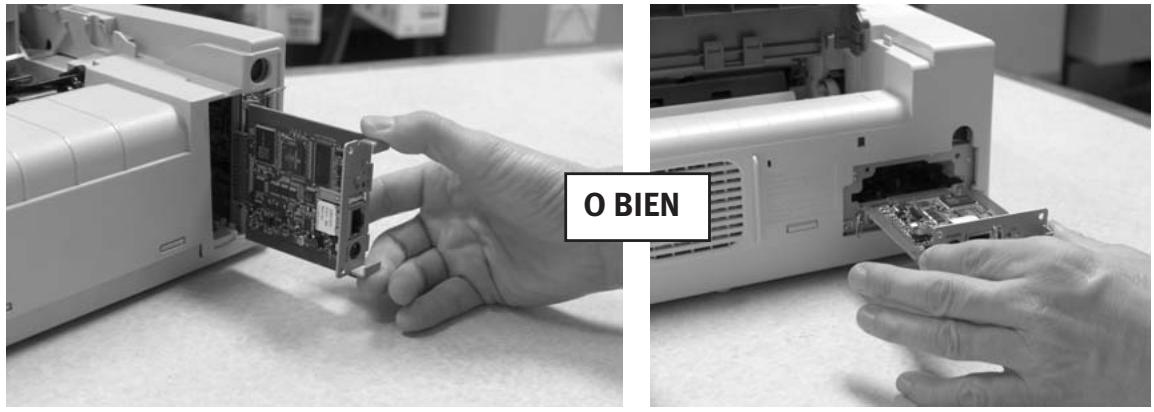

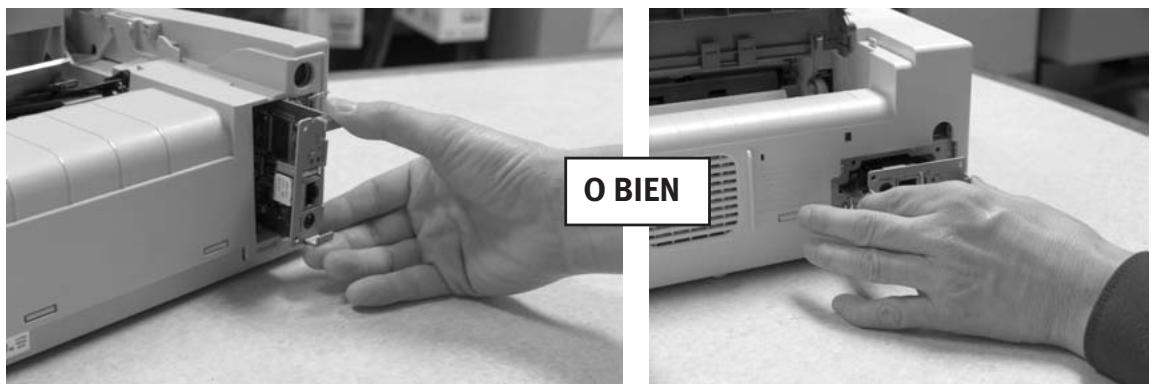

1. Introduzca la tarjeta OkiLAN 6130 deslizandola hacia adentro por los rieles hasta que calce en el receptaculo firmamente.

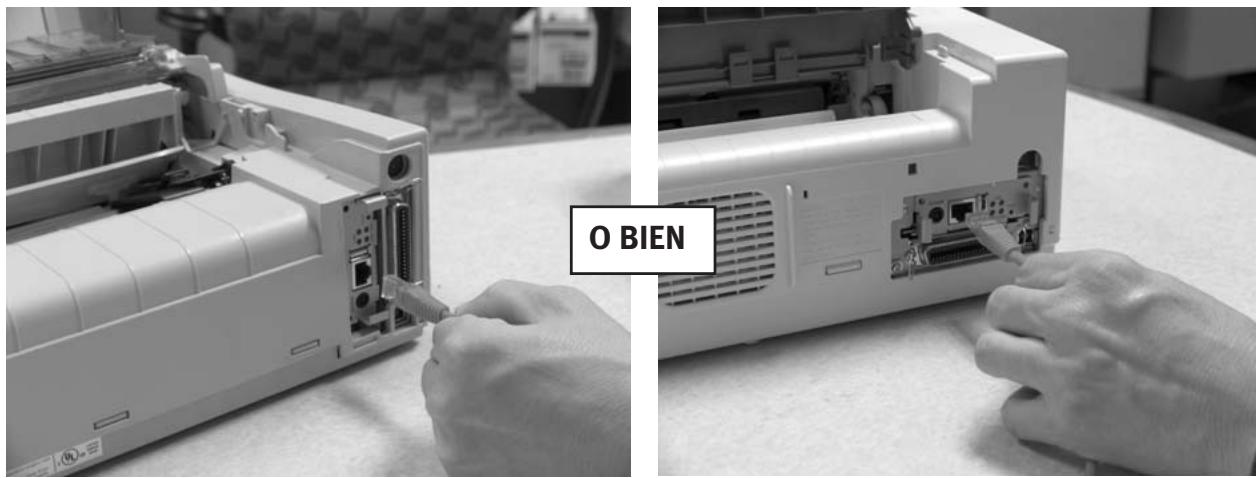

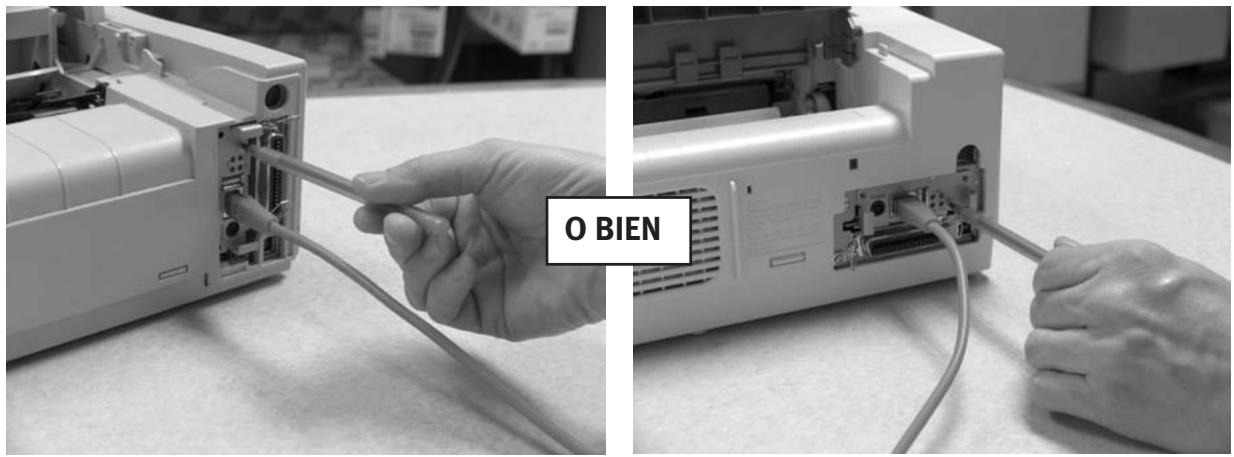

1. Conecte el cable 10/100 Base-T UTP en el receptacleu en parte trasera de la OkiLAN 6130. Conecte el othero extremo del cable a la red.

1. Enchufe el cable de alimentacion de energia en el tomacorriente (si fue suministrado).

Encendido de la OkiLAN 6130

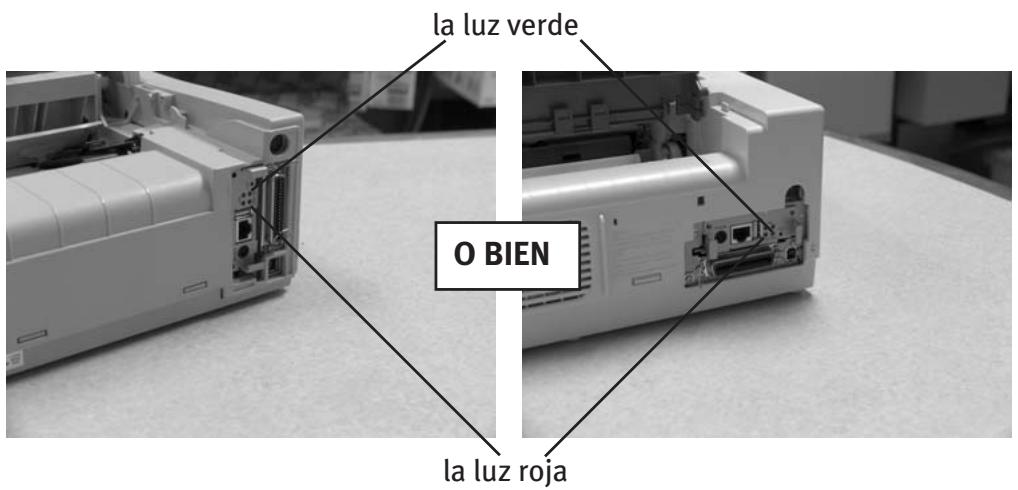

Encienda la impresora. Losindicadores rojo y verde de la OkiLAN 6130 centellean)m间隙as realiza una prueba. Cuando la prueba tiene exito y finaliza, la luz roja se apaga y la verde permanece encendida.

Impresión de la hoja de configuraciones

Para imprint la informacion de configuraciones, pulse el boton Test en la parte delantera de la OkiLAN 6130.

Nota: Por defecto, la hoja de configuraciones se imprime en texto ASCII.

El contenido de la hora de configuraciones depende de los parámedos de su impresora y sistemas.

Configuración del Servidor de Impresión

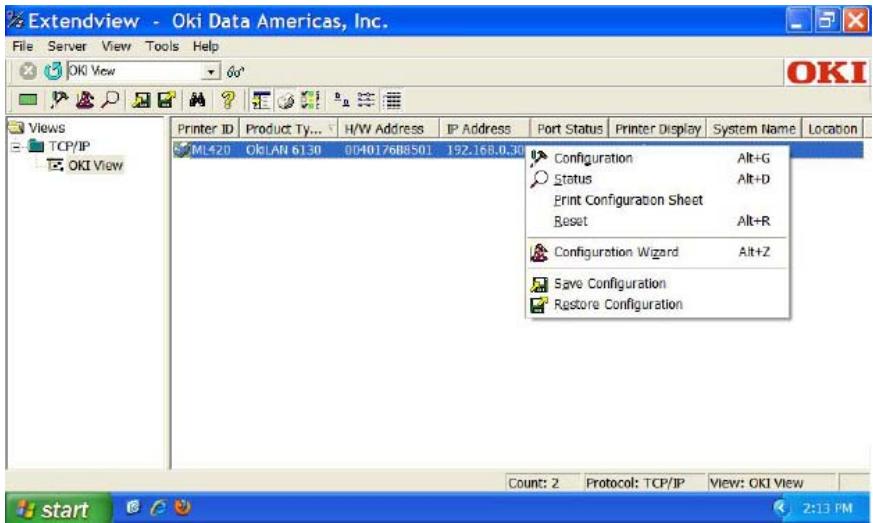

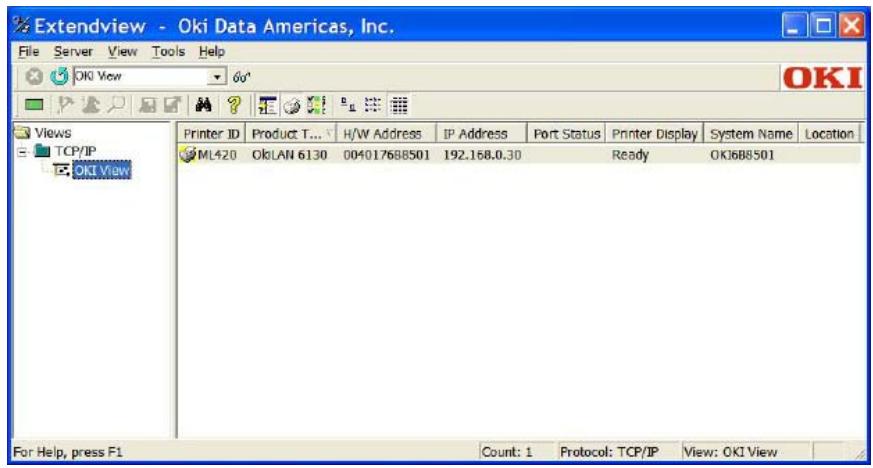

Utilización de la utilizidad Oki ExtendView para configurar su direccion IP

Primero, bajo laooth EndView del situ Web de OKI Data en http://www.okidata.com. Busque la pagina queiene el modelo exacto de su producto y haga click en Drivers (Controladores) y bajo Utilities (Utilidades) para encontrar el software.

Luego instale y abra laoothendView.

1. En la utilizad ExtendView, realce con el raton el dispositivo que va a configurar.

1. SeLECTIONA la optacion de configuracion del menu desplegable.

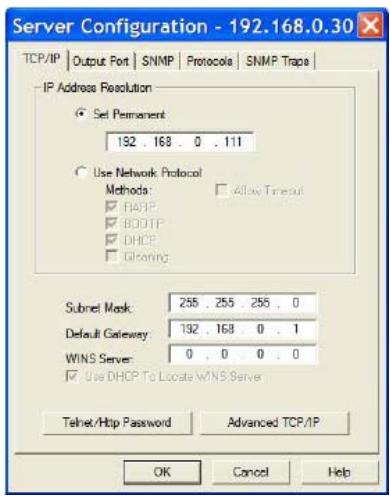

1. De la casilla Server Configuration (Configuración del servidor) hagablick en Set Permanent (Fijar permanente). En el futuro siemprepodráATTERSU dirección IP,la Mascarade Subset y el Gateway pordefecto si lo desea.

Cuando haya configurado las options deseadas, hagablick en OK. El Servidor de Impresión se reinciárá automatistically en este punto y la configuración es guardada.

(Si tiene preguntas sobre como configurar la red, favor comunquese con el Administrador de red.

Siga con las instrucciones para instalar Your Driver (Su controlador).

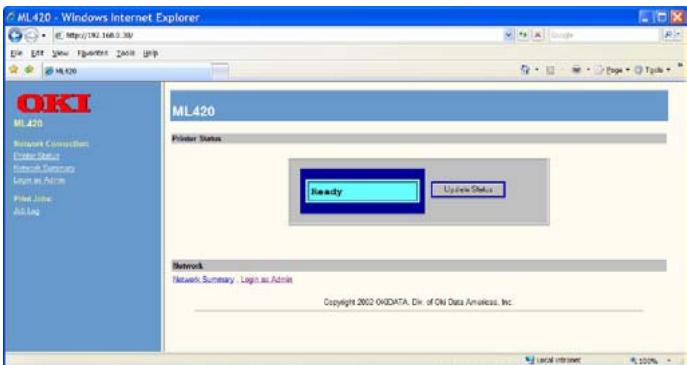

Utilización de la párgina Web incorpORA del Servidor de Impresión para configurar su direccion IP (Método alterno).

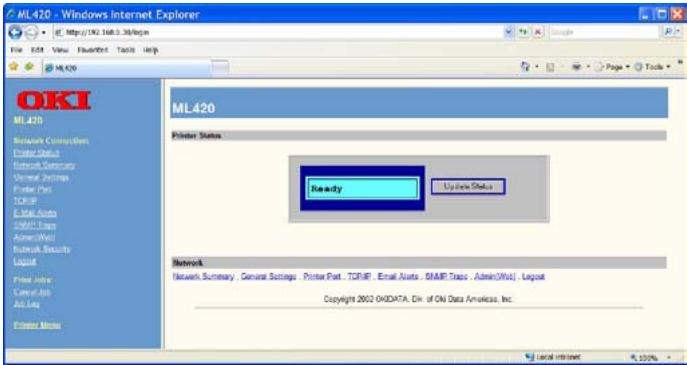

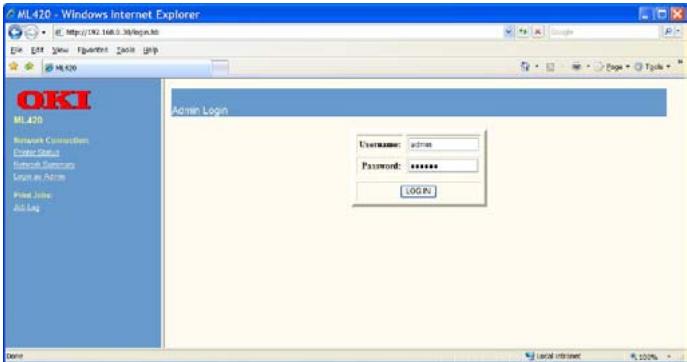

Primero, abra su navegador. Luego entre la direccion IP de su Servidor de Impresion en la barra de direcciones del navegador. (Si decide la direccion IP, pueda Obtenerla tenerly manteniendo presionado por uno segundos el boton Test en la parte delantera de la OkiLAN 6130).

1. Inicie la sesión en el Servidor de Impresión como Administrador (Nombre de usuario, admin.; contraseña, OkiLAN).

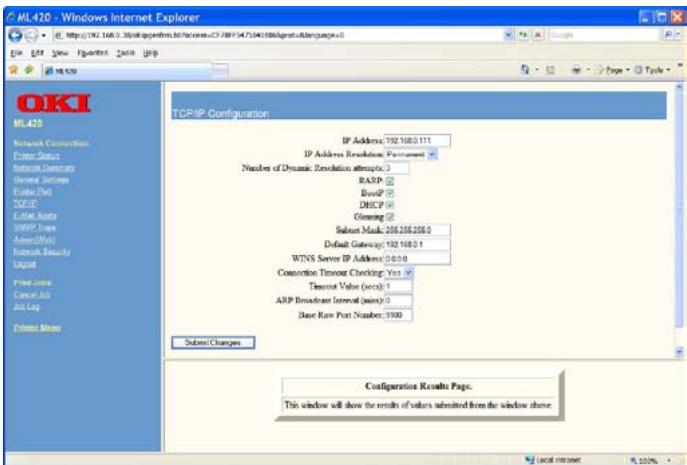

1. SeLECTIONA opCn TCP/IP del menu Network Connection (Conexion de red) para lanzar el menu de configuracion TCP/IP.

1. Del menu de configuración TCP/IP hagablick en Set Permanent (Fijar permanente) bajo la option IP Address Resolution (Resolution de direccion IP). Luego, si lo desea,oulda�能ar la direccion IP,la Mascarade Subred y el Gateway por defecto).

Cuando haya hecho las configuraciones, hagalick en Submit Changes (Confirmarchangios).El Servidor de Impresion se reinicia automatamente y las configuraciones son guardadas.

(Si tiene preguntas sobre como configurar la red, favor comuniquese con el Administrador de red.

Siga con las instrucciones para instalar Your Driver (Su controlador).

Instalación de Your Driver (Su controlador)

Siga las instrucciones de instalacion de su CD o del situ Web de OKI Data.

Entre la direccion IP de la impresora.

Mientras instalala el controlador de la impresora para configurar el protocolo TCP/IP suguiendo las instrucciones del CD que vino con la impresora.

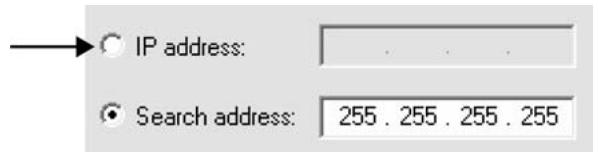

Cuando vea el dialogo en donde se le pide que entre la direccion IP de la impersonora, seleccione "IP Address" (en vez del valor por defecto, "Search Address") y entre el numero de la direccion IP antes de hacer click en Next (Siguiente). Si necesita ayud, comuniquese con su Administrador de red para informacion sobre la direccion IP.

LPR

Asegúrese de que no existe ninguna condición de error (esto es, un atasco de papel, etc.) antes de usar LPR que sirve para detectar la presencia de su impresora. La calidad de controladores de su producto está disponible en el situ Web de OKI Data en http://www.okidata.com.

Reiniciación con los values de fabrica

1. Apague la impresora.
2. Encienda la impresora y espere que se inicia el Servidor de Impresión (unos 30segundos).

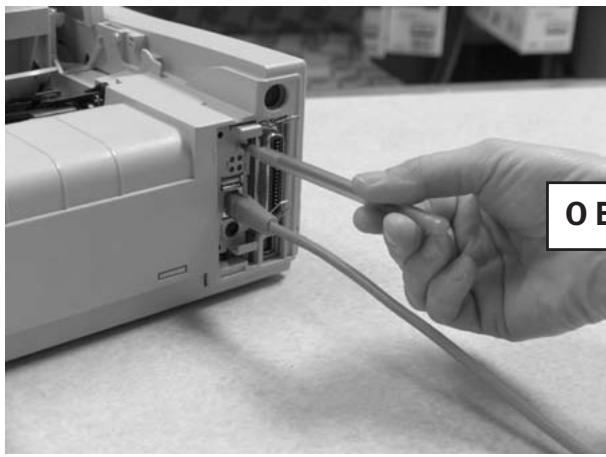

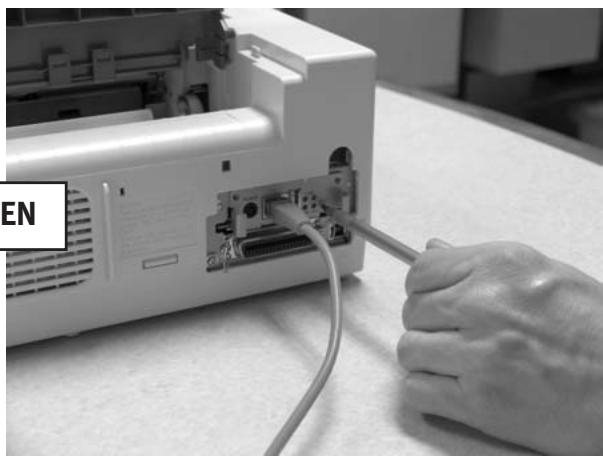

3. Pulse y mantenga presionado el botón Test en la parte delantera de la OkiLAN 6130 duranteunos 20 segundos. Las luces centellean brevamente al soltar el botón y de estaforma la tarjeta se reinicia.

Nota: La impresora debe parecerse a uno de los ejemplosmostatados abajo.

IEN

1. Suelte el botón Test.

El Servidor de Impresión se reinicia con los values de fabrica.
