ML 691 - Impresora matricial OKI - Manual de uso y guía de instrucciones gratis

Marca	OKI
Modelo	ML 691
Tipo de producto	Impresora matricial (impacto)
Tecnología de impresión	Agujas (9 agujas)
Velocidad de impresión (modo draft)	Hasta 480 cps
Resolución máxima	360 × 360 dpi
Formatos de papel compatibles	Papel continuo, hojas sueltas, etiquetas
Interfaz estándar	Puerto paralelo (Centronics)
Interfaz de red opcional	Tarjeta OkiLAN 6130 (Ethernet 10/100)
Panel desmontable para tarjeta de red	Sí, cerca del conector de interfaz
Cartucho de cinta	Modelo específico (consulte el manual)
Alimentación eléctrica	220-240 V CA, 50/60 Hz
Consumo eléctrico	En espera: < 10 W, En impresión: < 80 W
Nivel de ruido (impresión)	Aproximadamente 55 dB(A)
Peso	Aproximadamente 8,5 kg
Dimensiones (Ancho × Fondo × Alto)	345 × 390 × 185 mm
Mantenimiento habitual	Limpieza de los cabezales de impresión, reemplazo de la cinta
Seguridad	Certificaciones CE, FCC (según versión)
Piezas de repuesto disponibles	Cinta, cartucho, cables, tarjeta de red
Reparabilidad	Mantenimiento por técnico autorizado, piezas de repuesto disponibles

Preguntas frecuentes - ML 691 OKI

¿Cómo instalar la tarjeta de red OkiLAN 6130 en la impresora ML 691?

Apague la impresora y desconecte el cable de alimentación. Retire el cable de interfaz, luego retire el panel desmontable cerca del conector. Inserte la tarjeta en las guías hasta que esté conectada. Vuelva a conectar el cable UTP y la alimentación, luego encienda la impresora.

¿Cómo configurar la dirección IP de la impresora mediante la utilidad ExtendView?

Descargue ExtendView desde el sitio web de OKI Data. Instálelo, ejecútelo, luego seleccione el dispositivo en la lista. Elija la opción de configuración, ajuste la dirección IP, la máscara y la puerta de enlace, luego haga clic en 'Establecer permanente' y Aceptar.

¿Cómo restablecer la tarjeta de red OkiLAN 6130 a los valores de fábrica?

Apague la impresora, luego enciéndala. Espere 30 segundos, luego mantenga presionado el botón TEST durante 20 segundos. Suelte cuando los indicadores parpadeen: la tarjeta se ha restablecido.

¿Por qué la hoja de configuración de la tarjeta de red se imprime en texto ASCII?

Por defecto, la hoja de configuración se imprime en ASCII. El contenido depende de su impresora y de la configuración del sistema. Puede cambiar la configuración mediante ExtendView o la página web integrada.

¿Qué tipos de papel puede utilizar la OKI ML 691?

La impresora acepta papel continuo (fanfold), hojas sueltas (corte) y etiquetas. Utilice papel de calidad adecuada para una impresora matricial.

¿Cómo reemplazar la cinta de la impresora?

Abra la cubierta frontal, retire el cartucho de cinta viejo tirando hacia arriba. Inserte el cartucho nuevo alineando las guías, luego cierre la cubierta. Consulte el manual para el modelo exacto de cinta.

¿Qué hacer si la impresora muestra un error de atasco de papel?

Apague la impresora, abra la cubierta y retire con cuidado el papel atascado tirando en la dirección de la alimentación. Verifique que no queden restos y cierre. Reinicie la impresora.

¿Cómo imprimir una hoja de configuración de red?

Asegúrese de que la tarjeta OkiLAN 6130 esté instalada y que la impresora esté encendida. Presione brevemente el botón TEST ubicado en la parte frontal de la tarjeta de red. La hoja se imprimirá.

¿Puedo usar un cable paralelo al mismo tiempo que la tarjeta de red?

No, el OkiLAN 6130 solo se puede usar si no hay ningún cable paralelo conectado. Desconecte el cable paralelo antes de instalar la tarjeta de red.

¿Dónde encontrar los controladores y utilidades para la OKI ML 691?

Los controladores y utilidades (incluyendo ExtendView) están disponibles en el sitio web de OKI Data en http://www.okidata.com. Acceda a la página del producto, luego haga clic en 'Controladores' y luego en 'Utilidades'.

MANUAL DE USUARIO ML 691 OKI

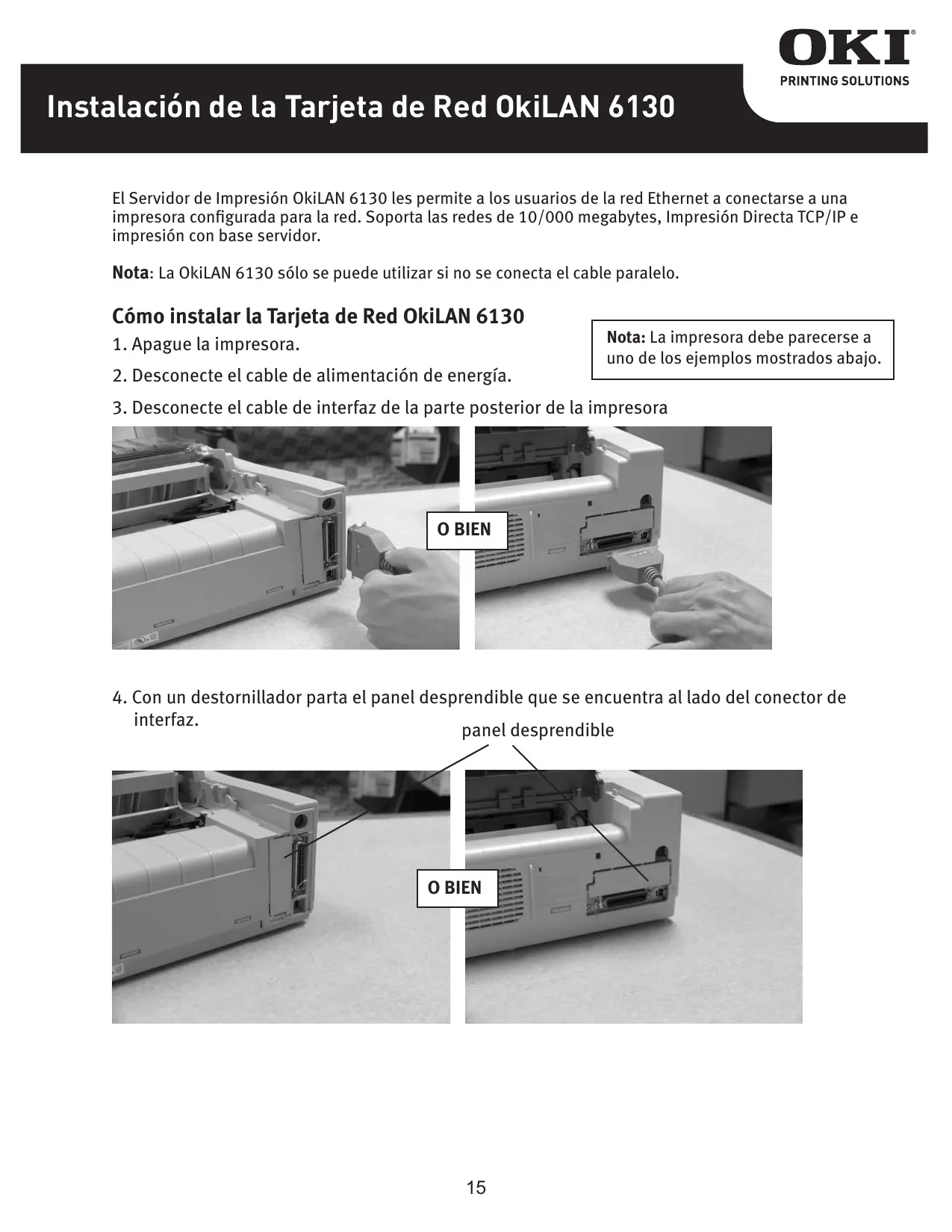

Instalación de la Tarjeta de Red OkiLAN 6130

El Servidor de Impresión OkiLAN 6130 les permite a los usuario de la red Ethernet a connectarse a una impersonora configurada para la red. Soporta las redes de 10/000 megabytes, Impresión Directa TCP/IP e impresión con base(servidor.

Nota: La OkiLAN 6130 solo se pueda utiliser si no se conecta el cable paralelo.

Cómo instalar la Tarjeta de Red OkiLAN 6130

1. Apague la impresora.
2. Desconecte el cable de alimentación de energia.

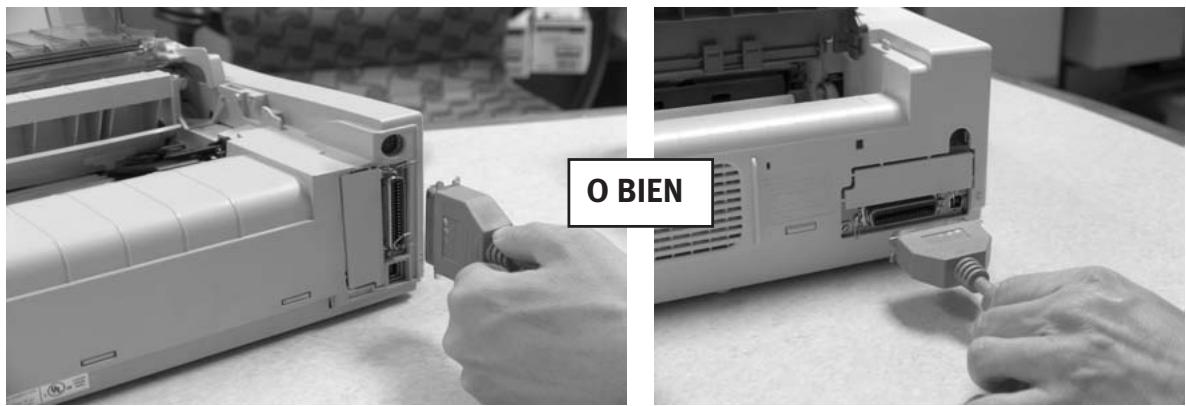

3. Desconnecte el cable de interfaz de la parte posterior de la impresora

Nota: La impresora debe parecerse a uno de los ejemplosmostatados abajo.

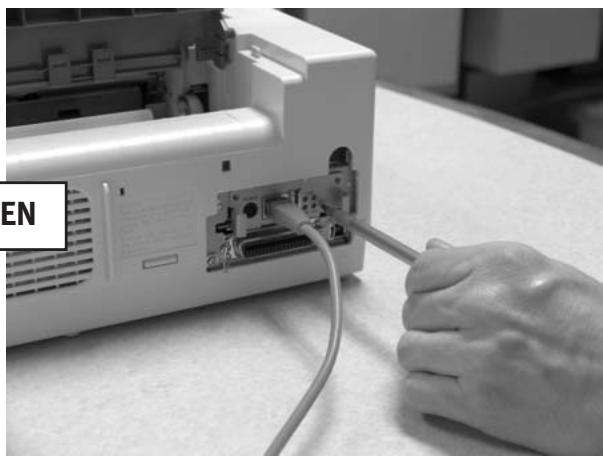

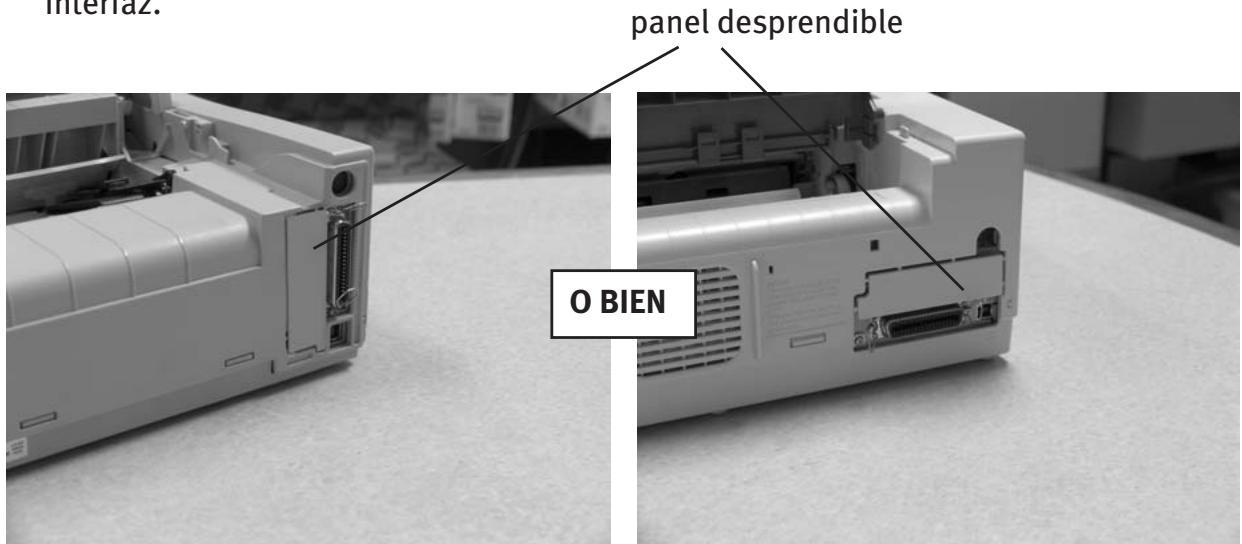

1. Con un destornillador parta el panel desprésble que se encuentra al bajo del conductor de interfaz.
   panel desprésble

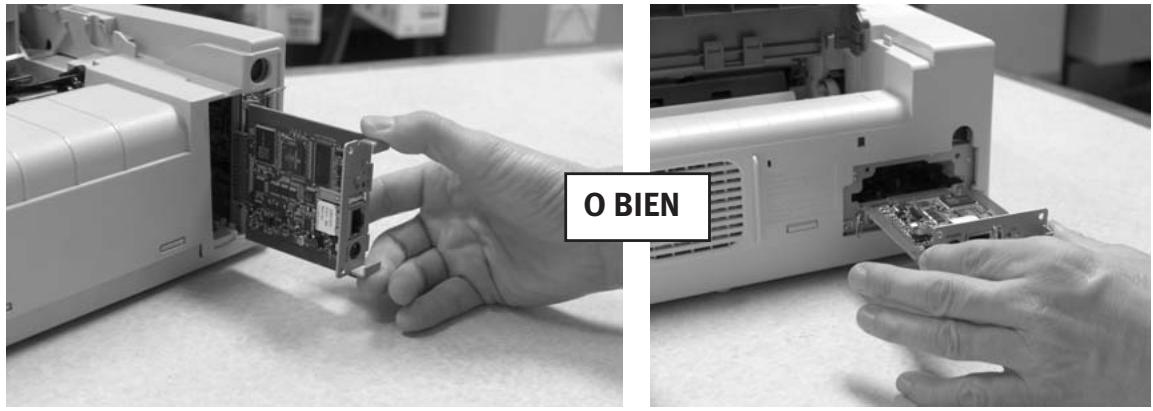

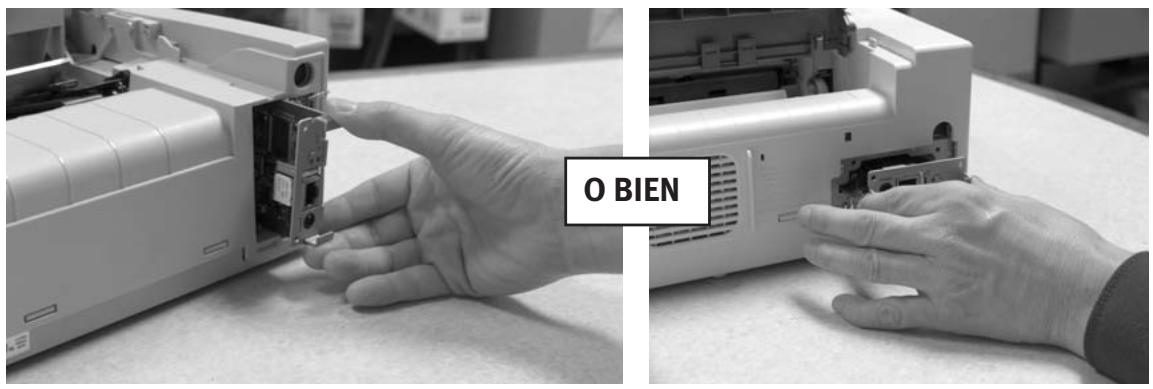

1. Introduzca la tarjeta OkiLAN 6130 deslizandola hacia adentro por los rieles hasta que calce en el receptaculo firmamente.

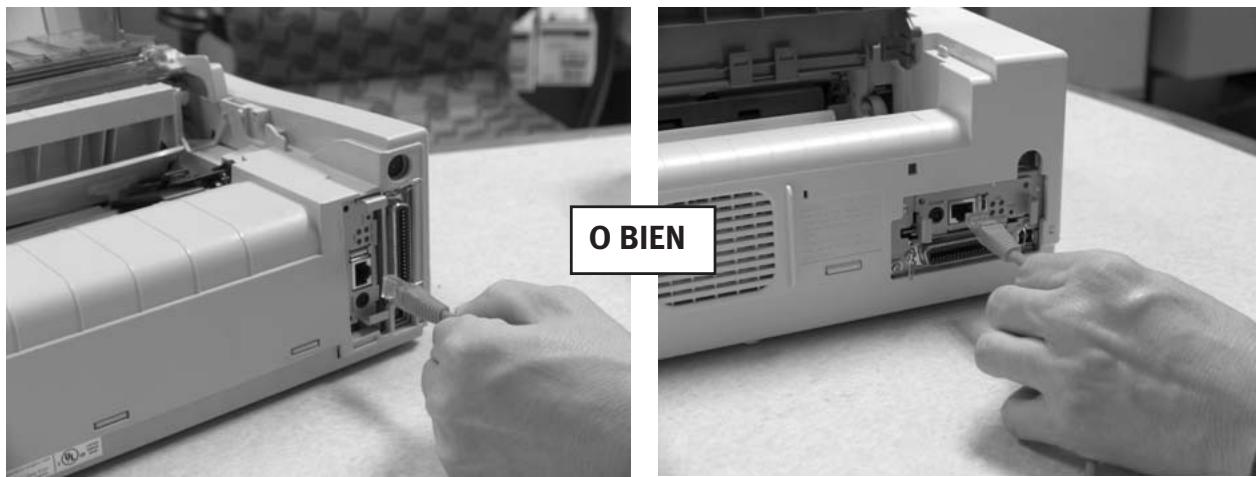

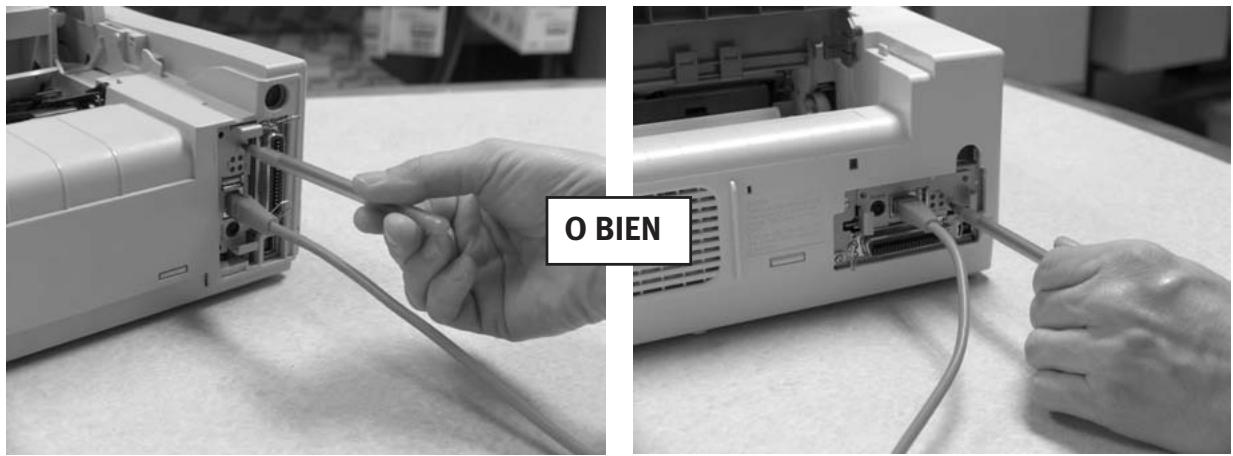

1. Conecte el cable 10/100 Base-T UTP en el receptacleu en parte trasera de la OkiLAN 6130. Conecte el othero extremo del cable a la red.

1. Enchufe el cable de alimentacion de energia en el tomacorriente (si fue suministrado).

Encendido de la OkiLAN 6130

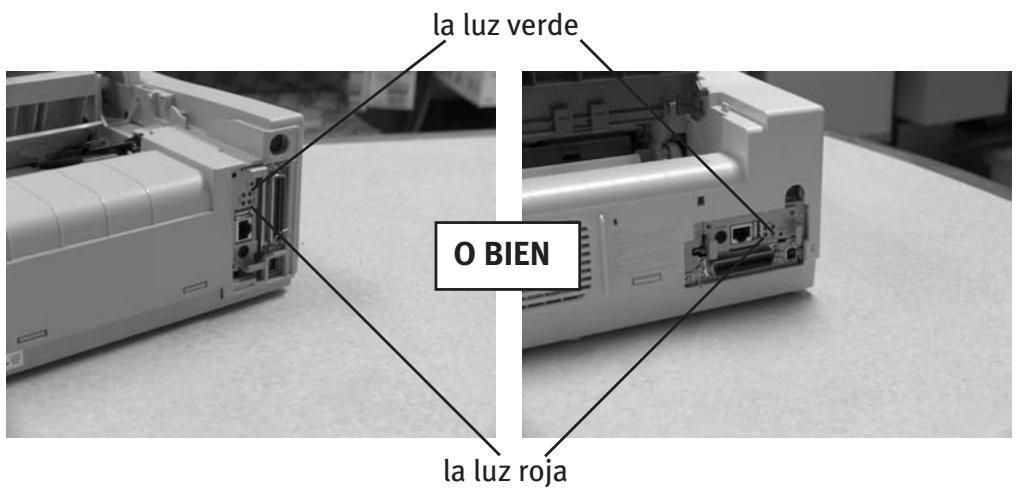

Encienda la impresora. Losindicadores rojo y verde de la OkiLAN 6130 centellean)m间隙as realiza una prueba. Cuando la prueba tiene exito y finaliza, la luz roja se apaga y la verde permanece encendida.

Impresión de la hoja de configuraciones

Para imprint la informacion de configuraciones, pulse el boton Test en la parte delantera de la OkiLAN 6130.

Nota: Por defecto, la hoja de configuraciones se imprime en texto ASCII.

El contenido de la hora de configuraciones depende de los parámedos de su impresora y sistemas.

Configuración del Servidor de Impresión

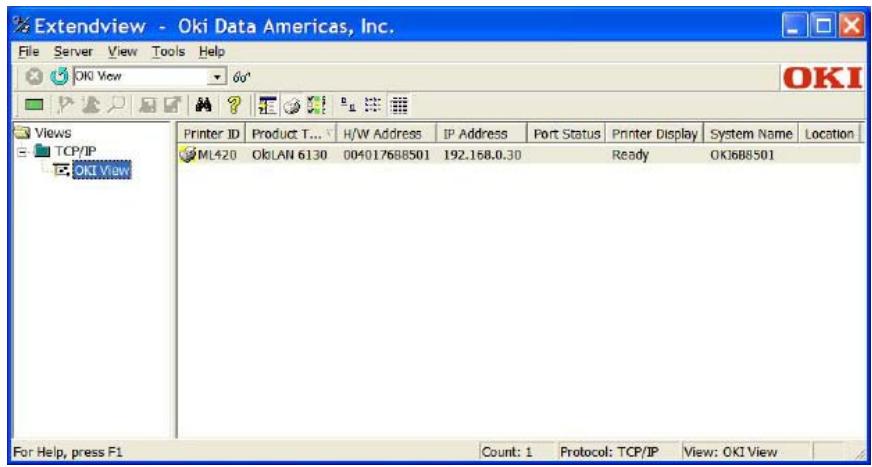

Utilización de la utilizidad Oki ExtendView para configurar su direccion IP

Primero, bajo laooth ExtendView del situ Web de OKI Data en http://www.okidata.com. Busque la pagina queiene el modelo exacto de su producto y haga click en Drivers (Controladores) y bajo Utilities (Utilidades) para encontrar el software.

Luego instale y abra laoothendView.

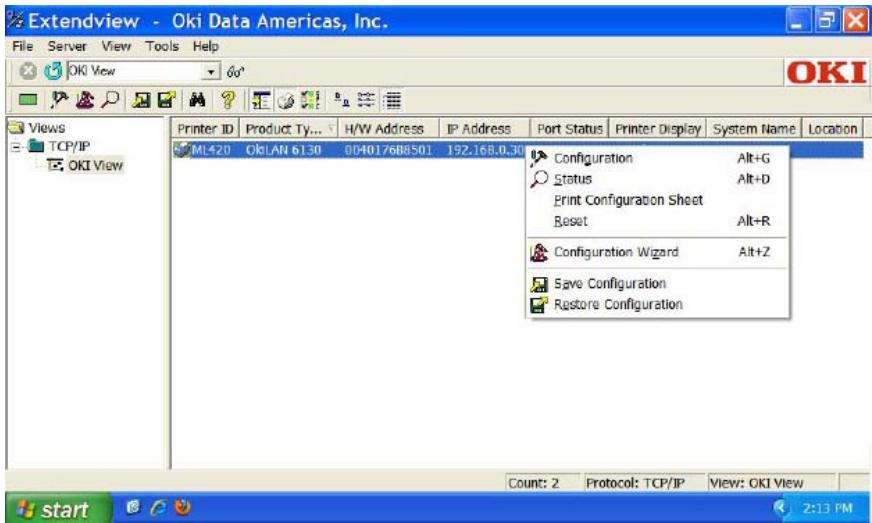

1. En la utilizad ExtendView, realce con el raton el dispositivo que va a configurar.

1. SeLECTIONA la optacion de configuracion del menu desplegable.

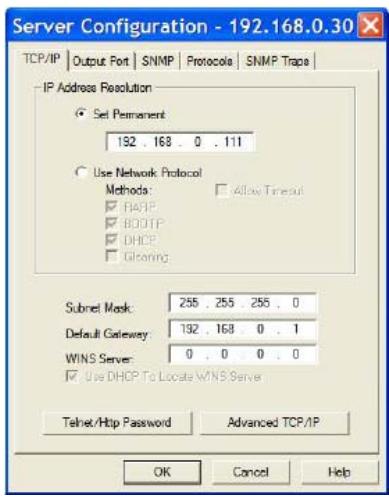

1. De la casilla Server Configuration (Configuración del servidor) hagablick en Set Permanent (Fijar permanente). En el futuro siemprepodráATTERSU dirección IP,la Mascarade Subset y el Gateway pordefecto si lo desea.

Cuando haya configurado las options deseadas, hagablick en OK. El Servidor de Impresión se reinciárá automatistically en este punto y la configuración es guardada.

(Si tiene preguntas sobre como configurar la red, favor comunquese con el Administrador de red.

Siga con las instrucciones para instalar Your Driver (Su controlador).

Utilización de la párgina Web incorpORA del Servidor de Impresión para configurar su direccion IP (Método alterno).

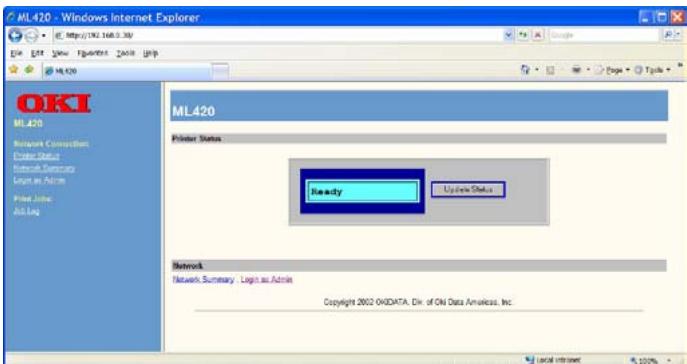

Primero, abra su navegador. Luego entre la direccion IP de su Servidor de Impresion en la barra de direcciones del navegador. (Si decide la direccion IP, pueda Obtenerla tenerly manteniendo presionado por uno segundos el boton Test en la parte delantera de la OkiLAN 6130).

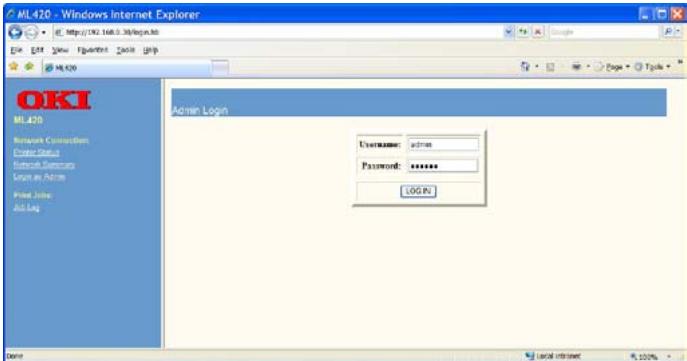

1. Inicie la sesión en el Servidor de Impresión como Administrador (Nombre de usuario, admin.; contraseña, OkiLAN).

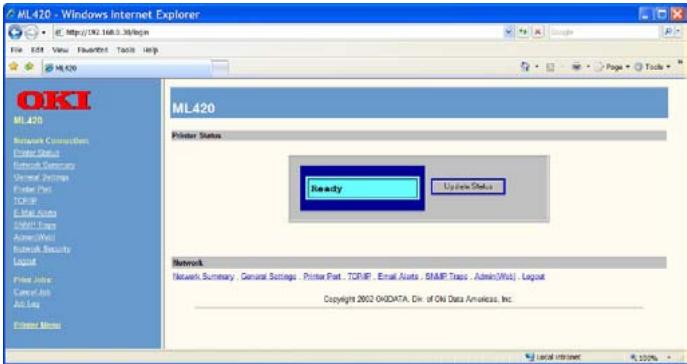

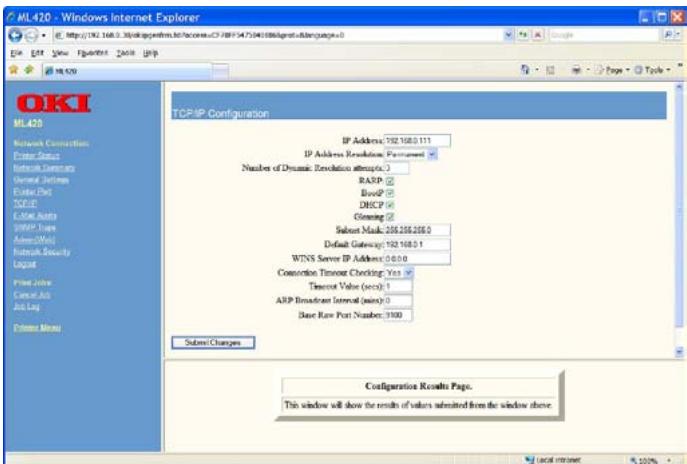

1. Selee cna opion TCP/IP del menu Network Connection (Conexion de red) para lanzar el menu de configuracion TCP/IP.

1. Del menu de configuración TCP/IP hagablick en Set Permanent (Fijar permanente) bajo la option IP Address Resolution (Resolution de direccion IP). Luego, si lo desea,oulda�能ar la direccion IP,la Mascarade Subred y el Gateway por defecto).

Cuando haya hecho las configuraciones, hagalick en Submit Changes (Confirmarchangios).El Servidor de Impresion se reinicia automatamente y las configuraciones son guardadas.

(Si tiene preguntas sobre como configurar la red, favor共青uniquese con el Administrador de red.

Siga con las instrucciones para instalar Your Driver (Su controlador).

Instalación de Your Driver (Su controlador)

Siga las instrucciones de instalacion de su CD o del situ Web de OKI Data.

Entre la direccion IP de la impresora.

Mientras instalala el controlador de la impresora para configurar el protocolo TCP/IP suguiendo las instrucciones del CD que vino con la impresora.

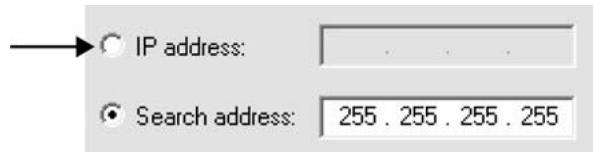

Cuando vea el dialogo en donde se le pide que entre la direccion IP de la impersonora, seleccione "IP Address" (en vez del valor por defecto, "Search Address") y entre el numero de la direccion IP antes de hacer click en Next (Siguiente). Si necesita ayud, comuniquese con su Administrador de red para informacion sobre la direccion IP.

LPR

Asegúrese de que no existe ninguna condición de error (esto es, un atasco de papel, etc.) antes de usar LPR que sirve para detectar la presencia de su impresora. La calidad de controladores de su producto está disponible en el situ Web de OKI Data en http://www.okidata.com.

Reiniciación con los values de fabrica

1. Apague la impresora.
2. Encienda la impresora y espere que se inicia el Servidor de Impresión (unos 30segundos).

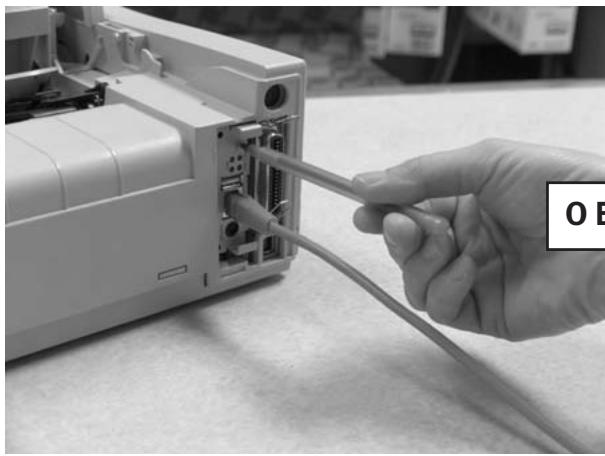

3. Pulse y mantenga presionado el botón Test en la parte delantera de la OkiLAN 6130 duranteunos 20 seguidos. Las luces centellean brevamente al soltar el botón y de estaforma la tarjeta se reinicia.

Nota: La impresora debe parecerse a uno de los ejemplosmostatados abajo.

IEN

1. Suelte el botón Test.

El Servidor de Impresión se reinicia con los values de fabrica.
