ML 691 - Imprimante matricielle OKI - Notice d'utilisation et mode d'emploi gratuit

Marque	OKI
Modèle	ML 691
Type de produit	Imprimante matricielle (impact)
Technologie d'impression	Aiguilles (9 aiguilles)
Vitesse d'impression (mode draft)	Jusqu'à 480 cps
Résolution maximale	360 × 360 dpi
Formats de papier supportés	Papier continu, feuilles à feuilles, étiquettes
Interface standard	Port parallèle (Centronics)
Interface réseau optionnelle	Carte OkiLAN 6130 (Ethernet 10/100)
Panneau défonçable pour carte réseau	Oui, près du connecteur d'interface
Cartouche ruban	Modèle spécifique (se référer à la notice)
Alimentation électrique	220-240 V AC, 50/60 Hz
Consommation électrique	En veille : < 10 W, En impression : < 80 W
Niveau sonore (impression)	Environ 55 dB(A)
Poids	Environ 8,5 kg
Dimensions (L × P × H)	345 × 390 × 185 mm
Entretien courant	Nettoyage des têtes d'impression, remplacement du ruban
Sécurité	Certifications CE, FCC (selon version)
Pièces détachées disponibles	Ruban, cartouche, câbles, carte réseau
Réparabilité	Entretien par technicien agréé, pièces détachées disponibles

FOIRE AUX QUESTIONS - ML 691 OKI

Comment installer la carte réseau OkiLAN 6130 sur l'imprimante ML 691 ?

Éteignez l'imprimante et débranchez le cordon d'alimentation. Retirez le câble d'interface, puis dégagez le panneau défonçable près du connecteur. Insérez la carte sur les rails jusqu'à ce qu'elle soit branchée. Rebranchez le câble UTP et l'alimentation, puis allumez l'imprimante.

Comment configurer l'adresse IP de l'imprimante via l'utilitaire ExtendView ?

Téléchargez ExtendView depuis le site OKI Data. Installez-le, lancez-le, puis sélectionnez l'appareil dans la liste. Choisissez l'option de configuration, réglez l'adresse IP, le masque et la passerelle, puis cliquez sur 'Régler permanent' et OK.

Comment réinitialiser la carte réseau OkiLAN 6130 aux paramètres d'usine ?

Éteignez l'imprimante, puis rallumez-la. Attendez 30 secondes, puis maintenez enfoncé le bouton TEST pendant 20 secondes. Relâchez lorsque les voyants clignotent : la carte est réinitialisée.

Pourquoi la feuille de configuration de la carte réseau imprime-t-elle en texte ASCII ?

Par défaut, la feuille de configuration est imprimée en ASCII. Le contenu dépend de votre imprimante et de la configuration système. Vous pouvez modifier les paramètres via ExtendView ou la page web intégrée.

Quels types de papier l'OKI ML 691 peut-elle utiliser ?

L'imprimante accepte le papier continu (fanfold), les feuilles à feuilles (coupe) et les étiquettes. Utilisez du papier de qualité adaptée à une imprimante matricielle.

Comment remplacer le ruban de l'imprimante ?

Ouvrez le capot avant, retirez l'ancienne cartouche de ruban en la tirant vers le haut. Insérez la nouvelle cartouche en alignant les guides, puis refermez le capot. Consultez la notice pour le modèle exact de ruban.

Que faire si l'imprimante affiche une erreur de bourrage papier ?

Éteignez l'imprimante, ouvrez le capot et retirez délicatement le papier coincé en tirant dans le sens de l'alimentation. Vérifiez qu'il n'y a pas de morceaux restants et refermez. Redémarrez l'imprimante.

Comment imprimer une feuille de configuration réseau ?

Assurez-vous que la carte OkiLAN 6130 est installée et que l'imprimante est allumée. Appuyez brièvement sur le bouton TEST situé sur la face avant de la carte réseau. La feuille s'imprime.

Puis-je utiliser un câble parallèle en même temps que la carte réseau ?

Non, l'OkiLAN 6130 ne peut être utilisé que si aucun câble parallèle n'est connecté. Débranchez le câble parallèle avant d'installer la carte réseau.

Où trouver les pilotes et utilitaires pour l'OKI ML 691 ?

Les pilotes et utilitaires (dont ExtendView) sont disponibles sur le site Web d'OKI Data à l'adresse http://www.okidata.com. Accédez à la page du produit, puis cliquez sur 'Pilotes' puis 'Utilitaires'.

MODE D'EMPLOI ML 691 OKI

Installation de la carte réseau OkiLAN 6130. Instalacion de la Tarjeta de Red OkiLAN 6130. Instalacao da placar de rede OkiLAN 6130 21

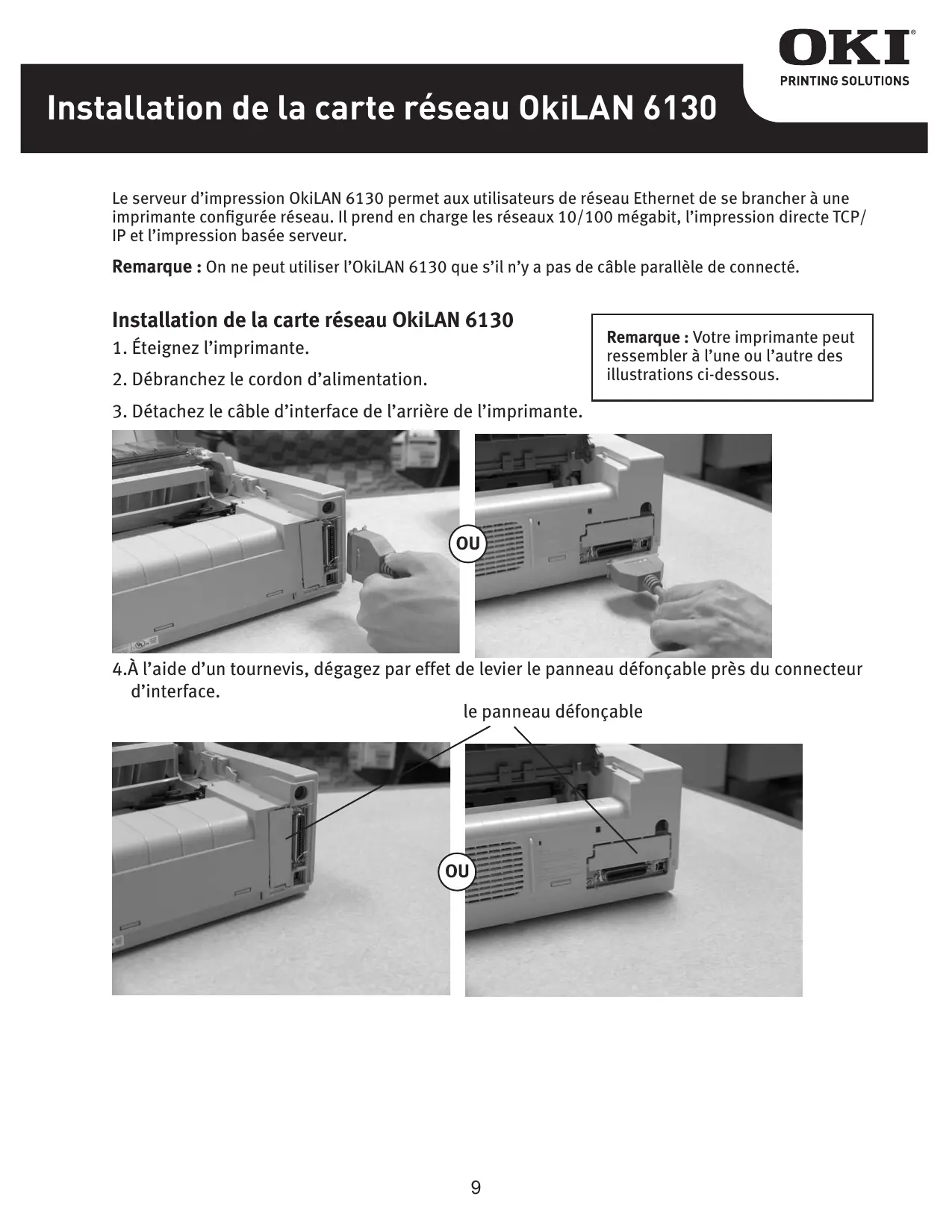

Installation de la carte réseau OkiLAN 6130

Le serveur d'impression OkiLAN 6130 permet aux utilisateurs d'un réseau Ethernet de se brancher à une imprimante configurée pour le réseau. Il prend en charge les réseaux 10/100 mégabit, l'impression directe TCP/IP et l'impression basée sur un serveur.

Remarque : L'OkiLAN 6130 ne peut être utilisé que si aucun câble parallèle n'est connecté.

Installation de la carte réseau OkiLAN 6130

1. Éteignez l'imprimante.
2. Débranchez le cordon d'alimentation.

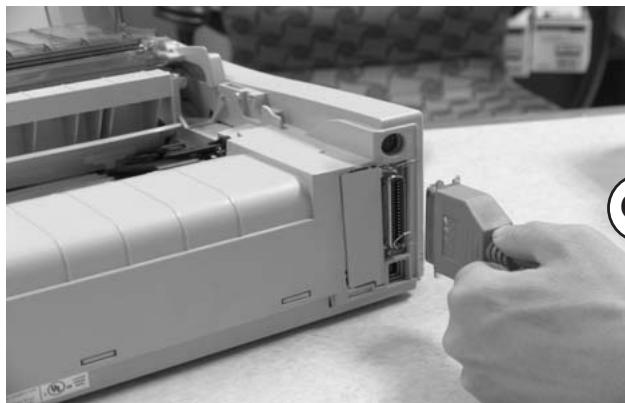

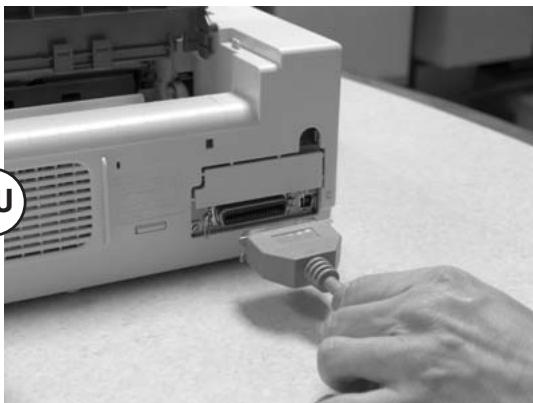

3. Détachez le câble d'interface de l'arrière de l'imprimante.

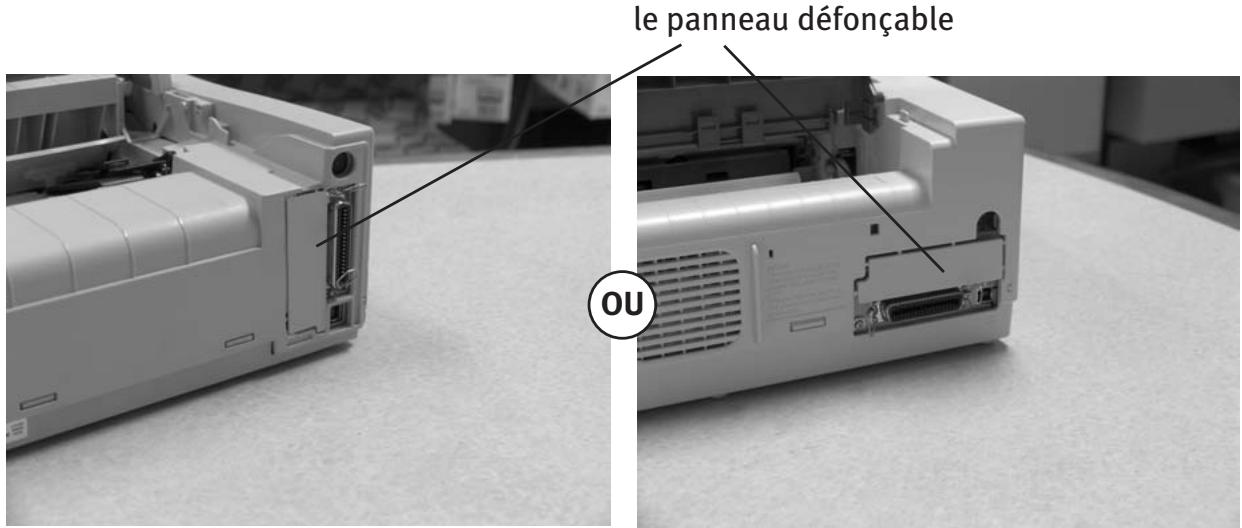

Remarque : Notre imprimante peut ressembler à l'une ou l'autre des illustrations ci-dessous.

À l'aide d'un tournevis, dégagez par effet de levier le panneau défonçable près du connecteur d'interface.

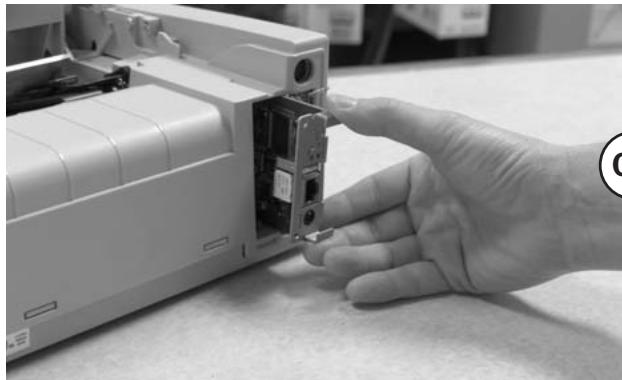

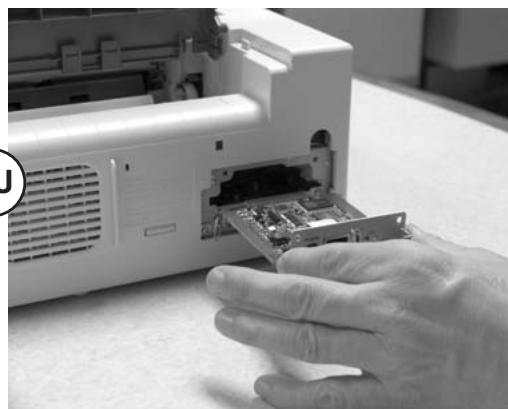

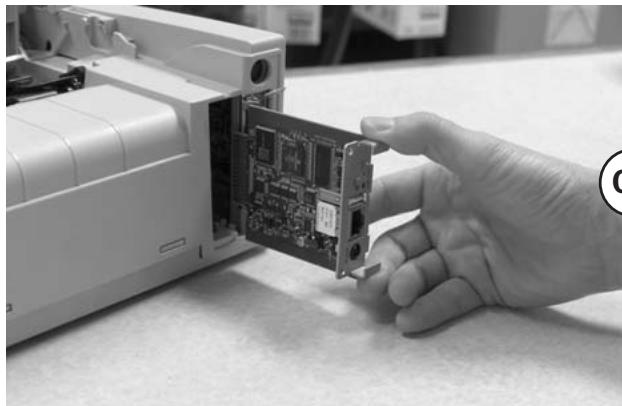

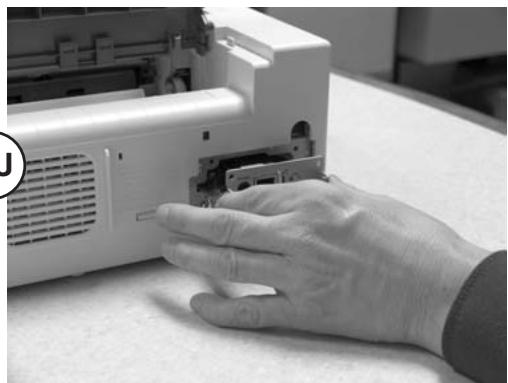

1. Insérez la carte OkiLAN 6130 en la glissant sur les rails dans la partie en retrait de l'imprimante jusqu'à ce qu'elle soit branchée dans la prise à l'arrière de la partie en retrait.

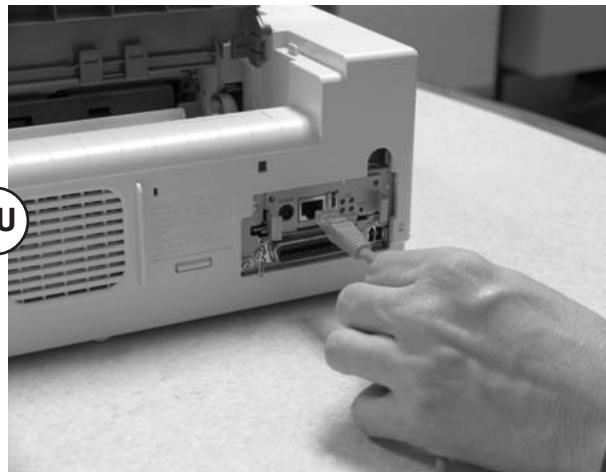

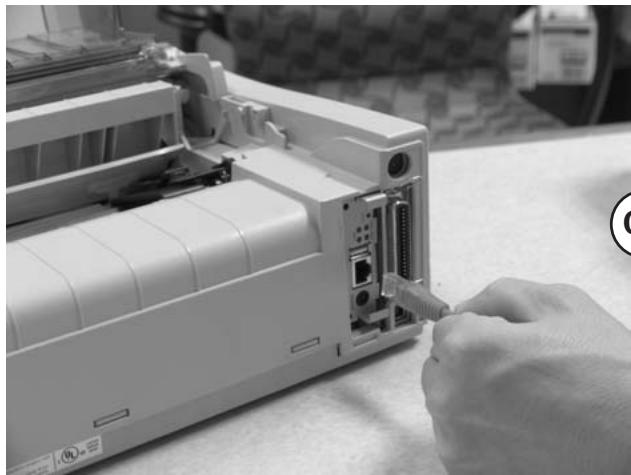

1. Branchez le câble UTP 10/100Base-T dans la prise au dos de l'OkiLAN 6130. Branchez l'autre extrémité du câble dans le réseau.

1. Branchez le cordon d'alimentation dans la prise d'alimentation (le cas échéant).

Mise sous tension de l'OkiLAN 6130

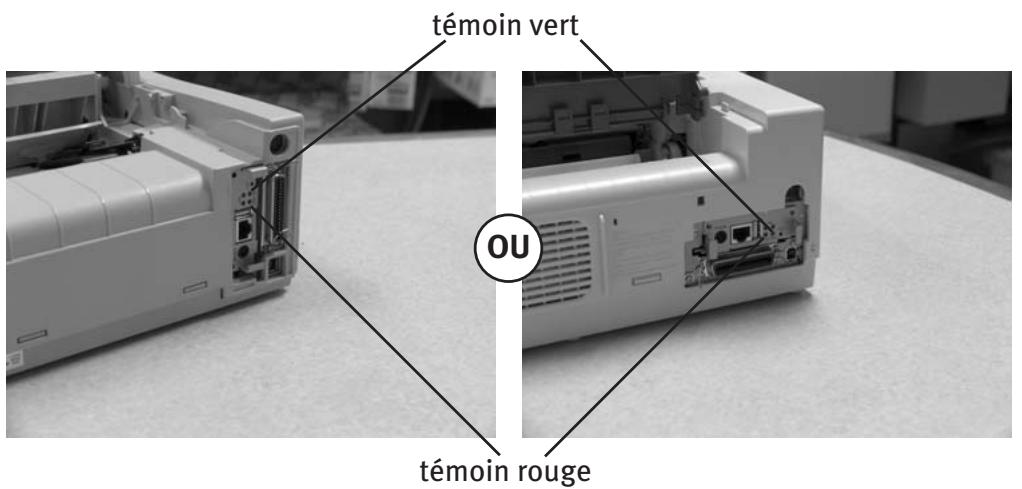

Allumez l'imprimante. Pendant l'autotest, les témoins rouge et vert de l'OkiLAN 6130 clignotent. Quand l'autotest se termine avec succès, le témoin rouge s'éteint et le témoin vert reste allumé.

Impression d'une feuille de configuration

Pour imprimer la , appuyez sur le bouton Test situé sur la face avant de l'OkiLAN 6130.

Remarque : Par défaut, la feuille de configuration imprime en texte ASCII. Le contenu de la feuille de configuration dépend de votre imprimante et de la configuration système.

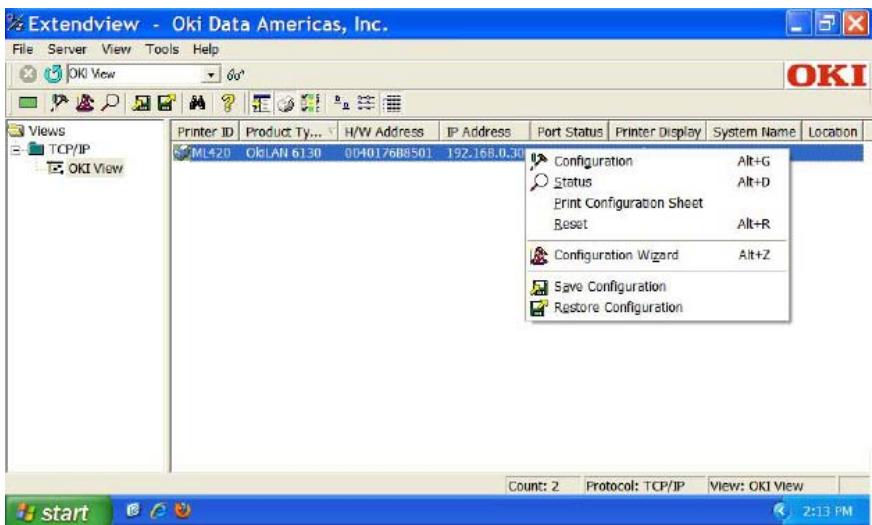

Utilisation de l'utilitaire ExtendView d'OKI pour configurer votre adresse IP

Commencez par télécharger u site Web d'OKI Data à http://www.okidata.com – naviguez jusqu'à la page correspondant à votre produit, puis cliquez sur Pilotes (Drivers) et ensuite sur Utilitaires (Utilities) afin de trouver le logiciel.

Installez ensuite et lancez le module.

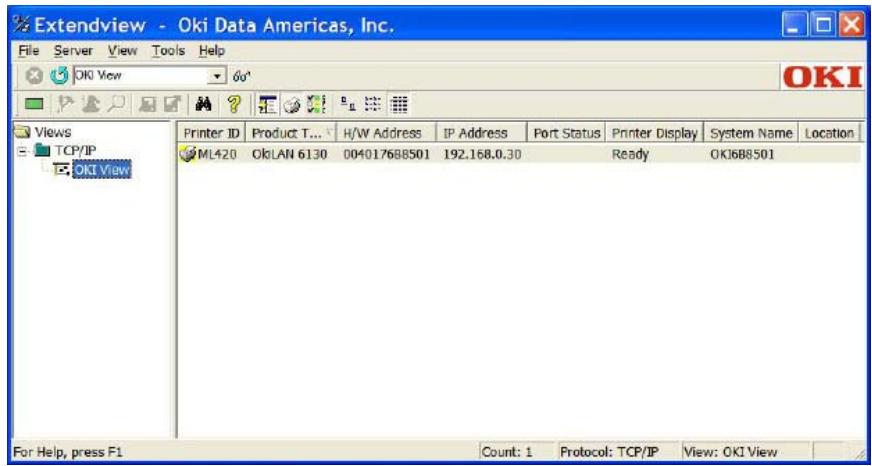

1. Dans l'utilitaire ExtendView, mettez en surbrillance l'appareil à configurer.

1. Sélectionnez l'option de configuration dans le menu déroulant.

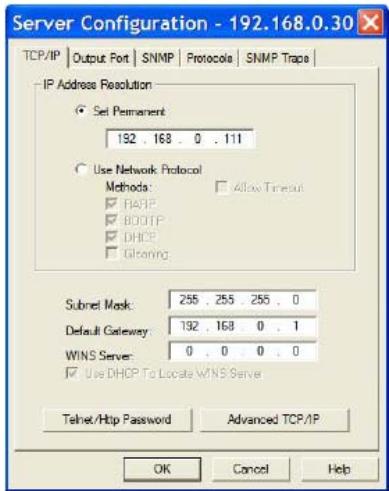

1. Dans la case Configuration du serveur (Server Configuration), cliquez sur Régler permanent (Set Permanent). Ensuite, si vous voulez modifier l'adresse IP, le masque de sous-réseau ou la passerelle par défaut, il est possible de le faire.

Lorsque les options désirées ont été réglées, cliquez sur OK. Le serveur d'imprimante sera automatiquement réinitialisé et vos options seront enregistrées.

(Si vous avez des questions au sujet de la configuration réseau, veuillez contacter votre administrateur de réseau.)

Passez ensuite aux instructions sur l'installation du logiciel pilote.

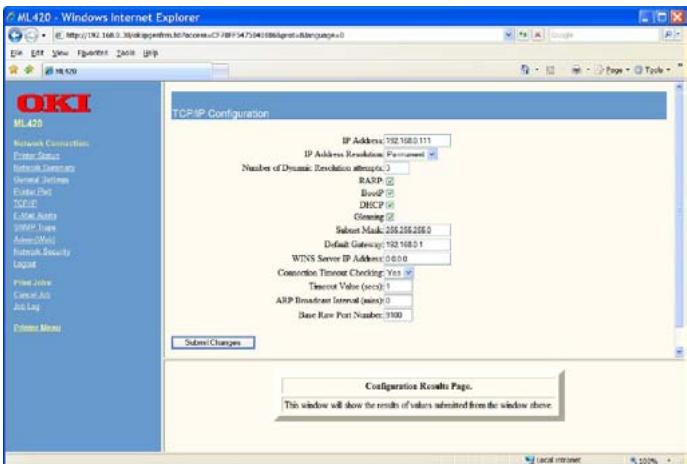

Utilisation de la page web intégrée au serveur d'imprimante pour configurer votre adresse IP (autre méthode)

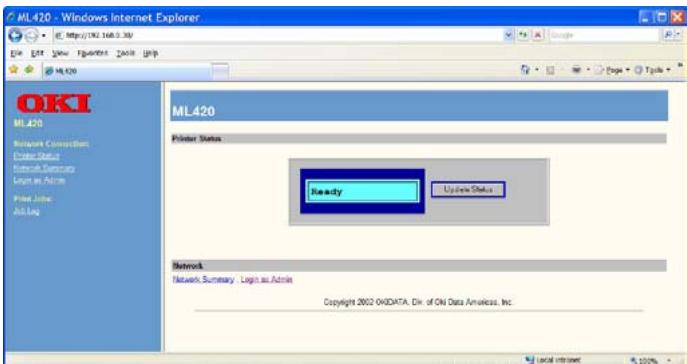

Commencez par ouvrir votre navigateur. Ensuite, tapez l'adresse IP de votre serveur d'imprimante dans la barre d'adresse du navigateur. (Si vous ne connaissez pas cette adresse, vous pouvez l'obtenir en maintenant enfoncé le bouton TEST sur le devant de l'OkiLAN 6130 pendant 5 secondes.)

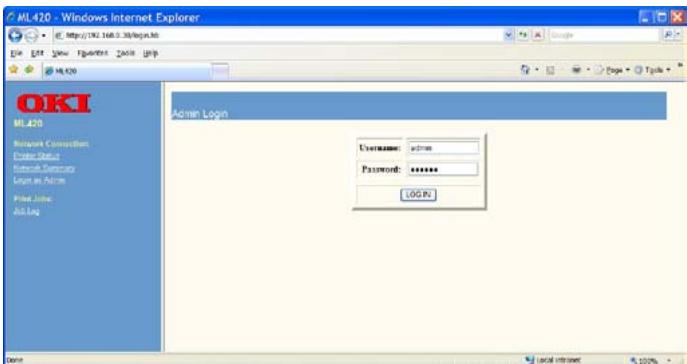

1. Ouvrez une session sur le serveur d'imprimante en tant qu'administrateur. (Nom d'utilisateur : admin / Mot de passe : OkiLAN)

1. Sélectionnez l'option TCP/IP dans le menu de connexion réseau afin de lancer .

1. Dans , cliquez sur Régler permanent (Set Permanent) sous l'option Résolution d'adresse IP (IP Address Resolution). Ensuite, si vous souhaitez modifier l'adresse IP, le masque de sous-réseau ou la passerelle par défaut, il est possible de le faire.

Lorsque les options désirées ont été réglées, cliquez sur Soumettre les modifications (Submit Changes). Le serveur d'imprimante sera automatiquement réinitialisé et vos options seront enregistrées.

(Si vous avez des questions au sujet de la configuration réseau, veuillez contacter votre administrateur de réseau.)

Passez ensuite aux instructions sur l'installation du logiciel pilote.

Entrée de l'adresse IP de l'imprimante

Lors de l'installation du pilote pour TCP/IP depuis le CD fourni avec votre imprimante.

Lorsque vous arriverez à l'écran demandant l'adresse IP de l'imprimante, vous devez sélectionner "Adresse IP (IP Address)" (plutôt que l'option par défaut "Adresse recherche (Search Address)") et taper l'adresse IP de l'imprimante avant de cliquer sur "Next" [Suivant]. Si vous avez besoin d'aide, veuillez communiquer avec votre administrateur réseau pour savoir quelle adresse utiliser.

LPR

Vérifiez que l'imprimante n'affiche aucun état d'erreur (p. ex., bourrage de papier) avant d'utiliser LPR pour découvrir l'imprimante. L'utilitaire de pilote de produit est disponible sur le site Web d'OKI Data à http://www.okidata.com.

Rétablissement des valeurs par défaut

1. Éteignez l'imprimante.
2. Allumez l'imprimante et attendez que le serveur d'imprimante démarre (environ 30 secondes).
3. Tenez enfoncé le bouton TEST à l'avant de l'imprimante OkiLAN 6130 pendant 20 secondes. Les voyants clignoteront brièvement lorsque vous relâcherez le bouton et la carte sera réinitialisée.

Remarque : Notre imprimante peut ressembler à l'une ou l'autre des illustrations ci-dessous.

1. Relâchez le bouton TEST.

Le serveur d'imprimante est réinitialisé aux paramètres par défaut d'usine et redémarre.
