ML 690 - Impresora matricial OKI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Impresora matricial
Marca	OKI
Modelo	ML 690
Tecnología de impresión	Matricial de agujas
Funciones principales	Impresión de documentos multicopias, etiquetas y formularios continuos
Interfaz de red	Tarjeta de red OkiLAN 6130 (Ethernet 10/100 Base-T) opcional
Interfaz paralelo	Conector paralelo (compatible Centronics)
Alimentación eléctrica	CA 220-240V, 50/60 Hz
Consumo (en espera)	Aproximadamente 15 W
Consumo (impresión)	Aproximadamente 150 W
Velocidad de impresión (máx.)	300 caracteres por segundo (cps) en modo borrador
Resolución máxima	360 x 360 ppp
Número de agujas	24 agujas
Ancho máximo de papel	420 mm (formato A3 apaisado)
Tipos de papel compatibles	Papel continuo (plegable), hojas simples, etiquetas, sobres
Cinta de tinta	Cartucho de cinta negra (referencia: OKI 09003911)
Dimensiones (L x P x A)	aproximadamente 520 x 340 x 250 mm
Peso	aproximadamente 12 kg
Mantenimiento y limpieza	Limpiar las agujas con un kit de limpieza; desempolvar el interior regularmente
Seguridad	Desconectar antes de cualquier intervención; no exponer a la humedad
Piezas de repuesto y reparabilidad	Cinta, bloque de agujas, tarjeta de red disponibles; índice de reparabilidad estimado en 7/10

Preguntas frecuentes - ML 690 OKI

¿Cómo instalar la tarjeta de red OkiLAN 6130 en la impresora OKI ML 690?

Apague la impresora, desconecte el cable de alimentación y el cable de interfaz. Retire el panel desmontable cerca del conector de interfaz con un destornillador. Inserte la tarjeta OkiLAN 6130 en las guías hasta que esté bien conectada. Vuelva a conectar los cables y encienda la impresora.

¿Cómo configurar la dirección IP de la OkiLAN 6130?

Puede usar la utilidad ExtendView proporcionada por OKI. Descárguela del sitio web de OKI, instálela, luego en la utilidad, seleccione la impresora, vaya a Configuración del servidor, haga clic en Establecer permanente, ingrese la dirección IP, la máscara y la puerta de enlace, luego haga clic en Aceptar. El servidor se reiniciará con los nuevos parámetros.

¿Cómo imprimir una hoja de configuración de red?

En la tarjeta OkiLAN 6130, presione brevemente el botón Test. Se imprimirá una hoja de configuración. Allí encontrará la dirección IP actual y otros parámetros de red.

¿Cómo restablecer la tarjeta de red a los valores de fábrica?

Apague la impresora, vuelva a encenderla, espere 30 segundos, luego mantenga presionado el botón Test durante 20 segundos. Los indicadores parpadean, suelte. La tarjeta se restablece y se reinicia con los parámetros predeterminados.

¿Qué tipo de cinta de tinta usar para la OKI ML 690?

Use un cartucho de cinta negra OKI referencia 09003911. Se reemplaza fácilmente abriendo la tapa frontal de la impresora.

¿Qué hacer en caso de atasco de papel?

Abra la tapa frontal y retire con cuidado el papel atascado. Verifique que no haya rasgaduras. Para papel continuo, asegúrese de que las perforaciones estén bien alineadas en los pines. Cierre la tapa y presione el botón Reanudar.

¿Cómo conectar la impresora en paralelo?

Use un cable paralelo IEEE 1284. Conéctelo al conector paralelo en la parte trasera de la impresora y al puerto paralelo de su computadora. Instale el controlador adecuado.

¿Dónde descargar los controladores para la OKI ML 690?

Vaya al sitio web oficial de OKI Data en http://www.okidata.com. Navegue a la página del producto ML 690, haga clic en Controladores (Drivers) y elija su sistema operativo.

¿Cómo acceder a la página web integrada del servidor de impresión?

Abra un navegador e ingrese la dirección IP de la tarjeta OkiLAN 6130. Inicie sesión como administrador con la contraseña OkiLAN. Luego puede configurar los parámetros TCP/IP.

¿Qué hacer si la impresora no imprime después de la instalación en red?

Verifique que los indicadores de la tarjeta OkiLAN sean correctos (verde fijo). Asegúrese de que la dirección IP sea correcta y que la impresora no esté en error. Use el comando ping para probar la conexión. Consulte la hoja de configuración impresa.

MANUAL DE USUARIO ML 690 OKI

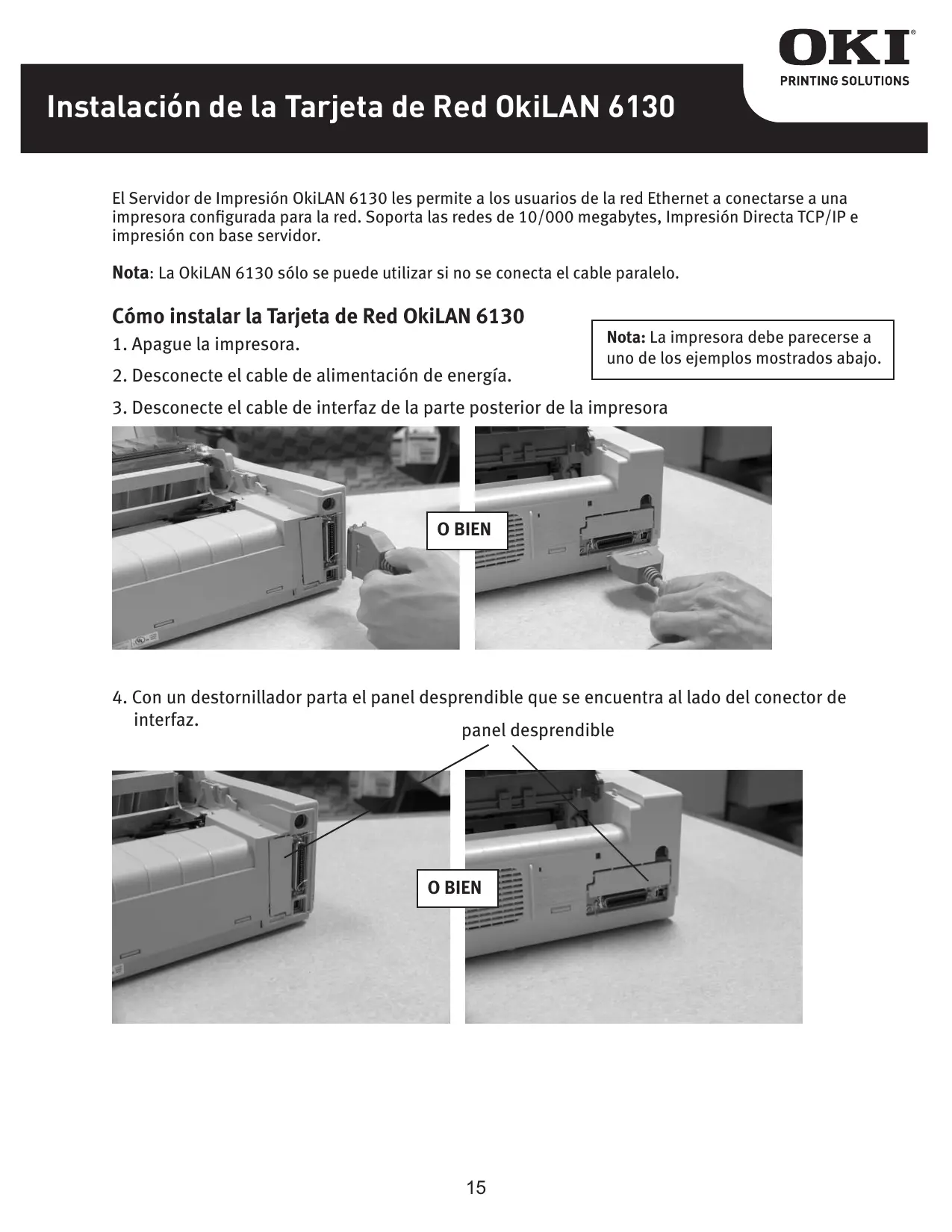

Instalación de la Tarjeta de Red OkiLAN 6130

El Servidor de Impresión OkiLAN 6130 les permite a los usuario de la red Ethernet a connectarse a una impersonora configurada para la red. Soporta las redes de 10/000 megabytes, Impresión Directa TCP/IP e impresión con base(servidor.

Nota: La OkiLAN 6130 solo se pueda utiliser si no se conecta el cable paralelo.

Cómo instalar la Tarjeta de Red OkiLAN 6130

1. Apague la impresora.
2. Desconecte el cable de alimentación de energia.
3. Desconnecte el cable de interfaz de la parte posterior de la impresora

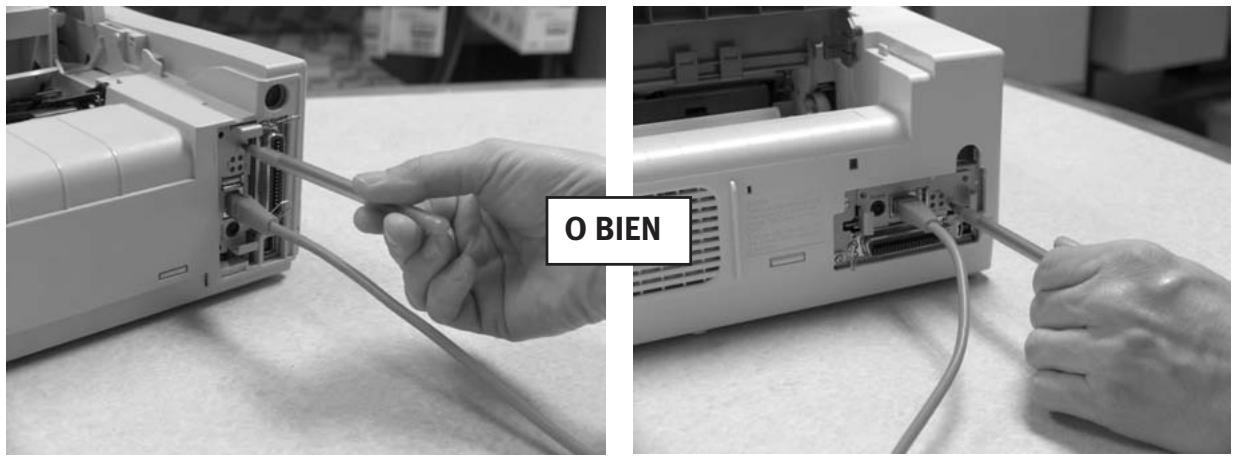

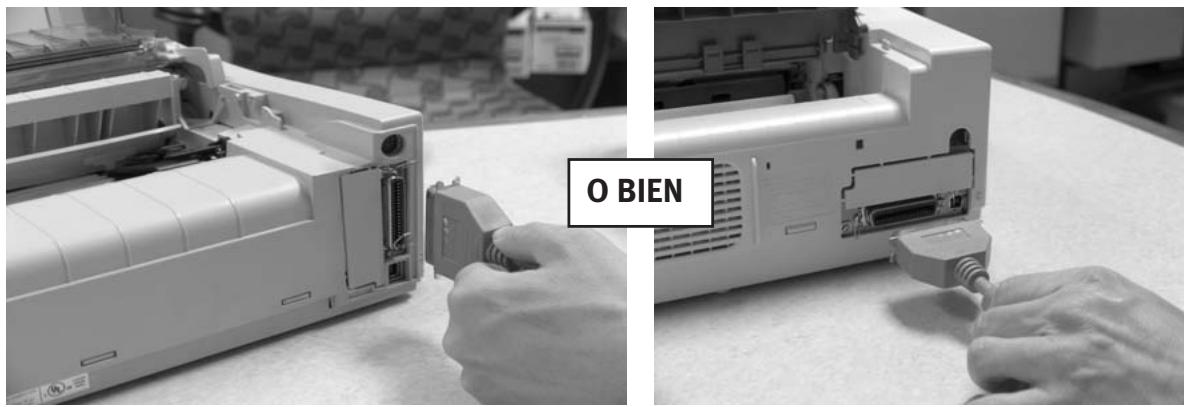

Nota: La impresora debe parecerse a uno de los ejemplosmostatados abajo.

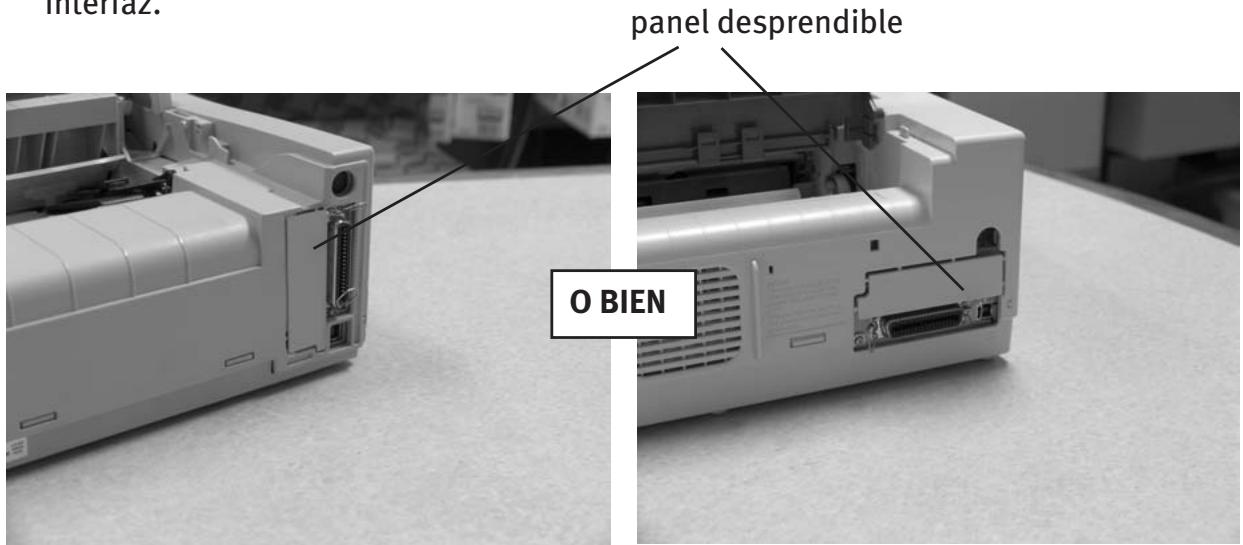

1. Con un destornillador parta el panel desprésble que se encuentra al bajo del conductor de interfaz.
   panel desprésble

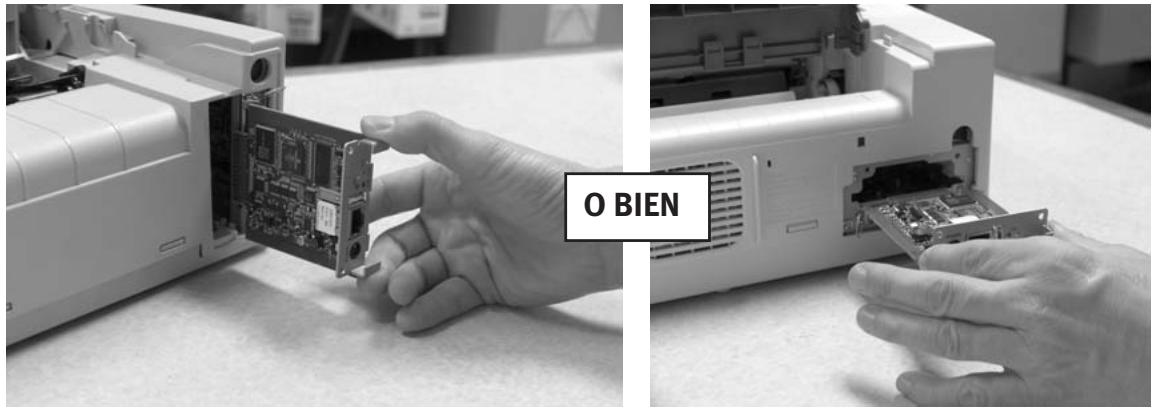

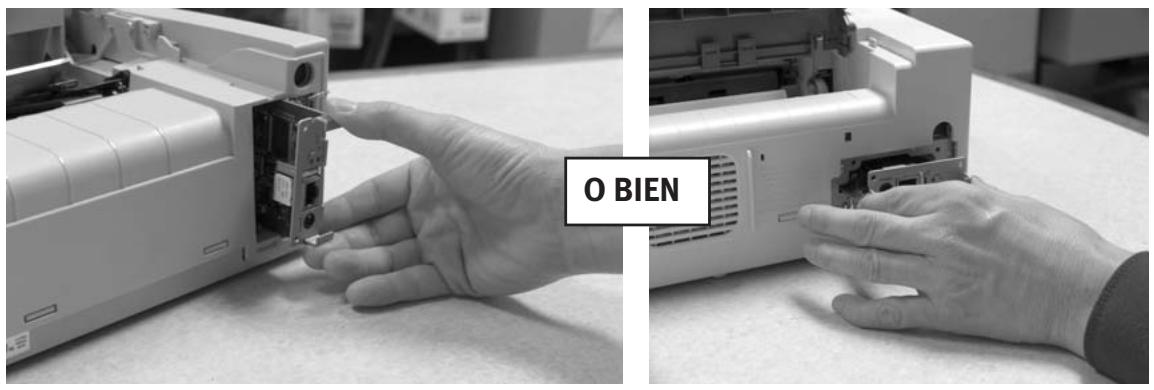

1. Introduzca la tarjeta OkiLAN 6130 deslizandola hacia adentro por los rieles hasta que calce en el receptaculo firmamente.

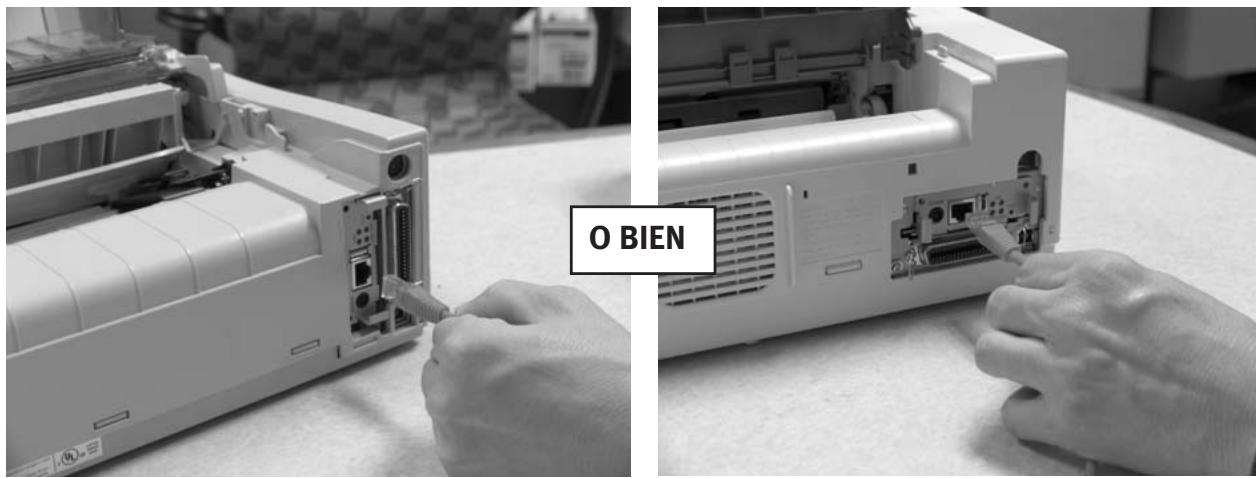

1. Conecte el cable 10/100 Base-T UTP en el receptacleu en parte trasera de la OkiLAN 6130. Conecte el othero extremo del cable a la red.

1. Enchufe el cable de alimentacion de energia en el tomacorriente (si fue suministrado).

Encendido de la OkiLAN 6130

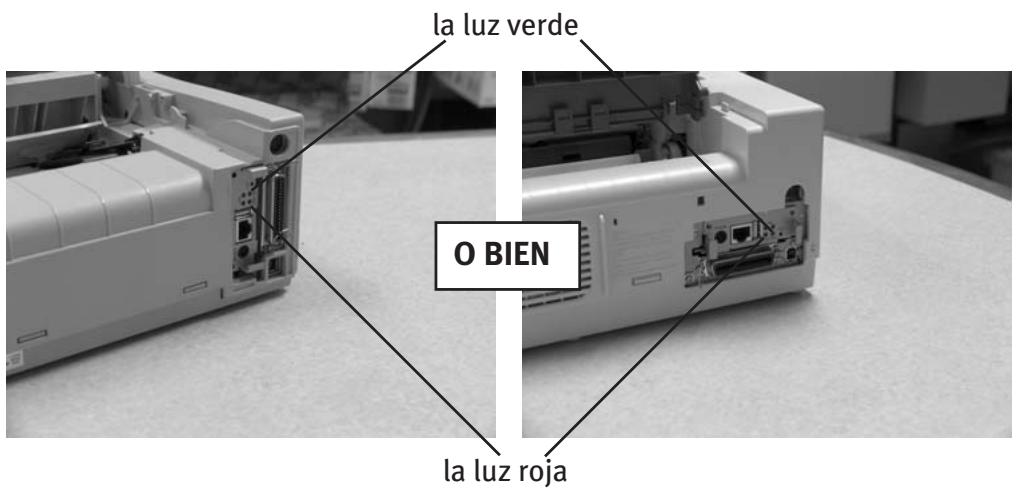

Encienda la impresora. Losindicadores rojo y verde de la OkiLAN 6130 centellean)m间隙as realiza una prueba. Cuando la prueba tiene exito y finaliza, la luz roja se apaga y la verde permanece encendida.

Impresión de la hoja de configuraciones

Para imprint la informacion de configuraciones, pulse el boton Test en la parte delantera de la OkiLAN 6130.

Nota: Por defecto, la hoja de configuraciones se imprime en texto ASCII.

El contenido de la hora de configuraciones depende de los parámedos de su impresora y sistemas.

Configuración del Servidor de Impresión

Utilización de la utilizidad Oki ExtendView para configurar su direccion IP

Primero, bajo laooth EndView del situ Web de OKI Data en http://www.okidata.com. Busque la pagina queiene el modelo exacto de su producto y haga click en Drivers (Controladores) y bajo Utilities (Utilidades) para encontrar el software.

Luego instale y abra laoothView.

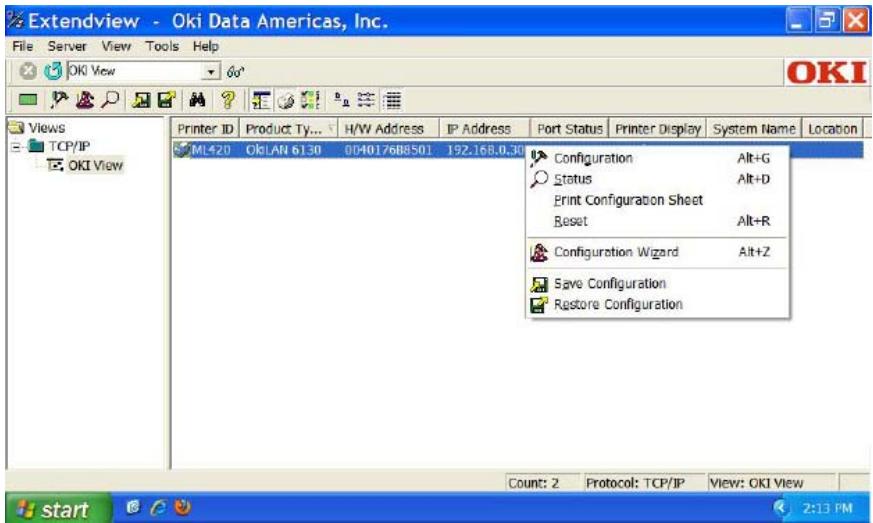

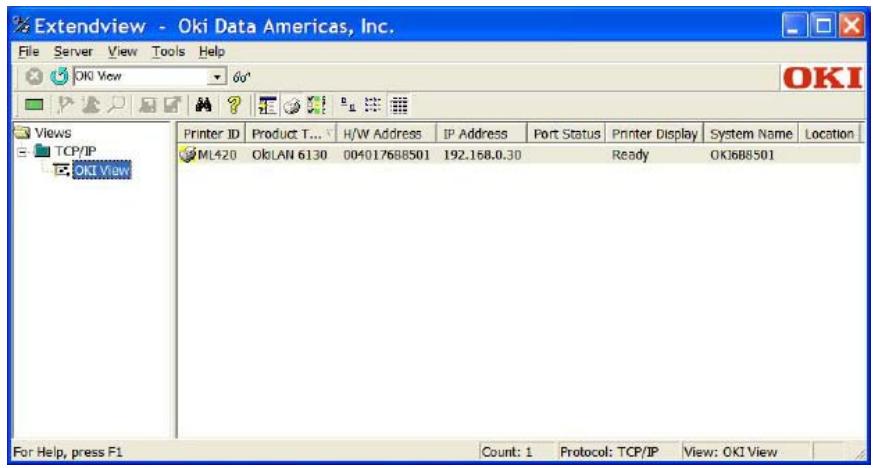

1. En la utilizad ExtendView, realce con el raton el dispositivo que va a configurar.

1. SeLECTIONA la optacion de configuracion del menu desplegable.

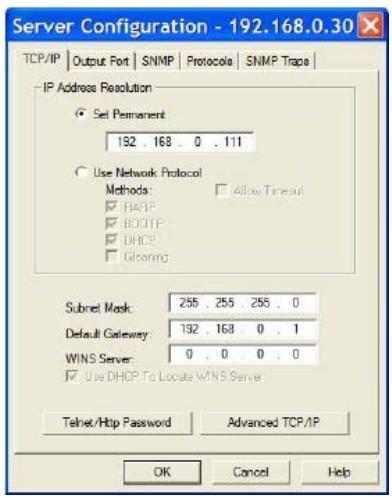

1. De la casilla Server Configuration (Configuración del servidor) hagablick en Set Permanent (Fijar permanente). En el futuro siemprepodráATTERSU dirección IP,la Mascarade Subset y el Gateway pordefecto si lo desea.

Cuando haya configurado las options deseadas, hagablick en OK. El Servidor de Impresión se reinciárá automatistically en este punto y la configuración es guardada.

(Si tiene preguntas sobre como configurar la red, favor comunquese con el Administrador de red.

Siga con las instrucciones para instalar Your Driver (Su controlador).

Utilización de la párgina Web incorpORA del Servidor de Impresión para configurar su direccion IP (Método alterno).

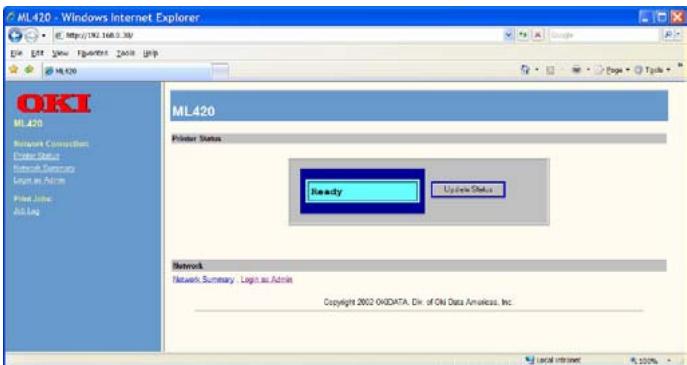

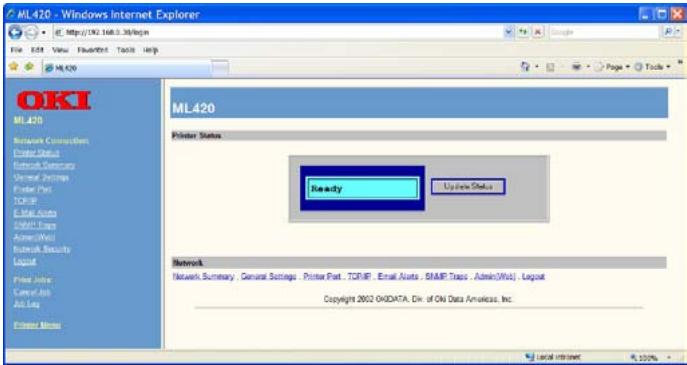

Primero, abra su navegador. Luego entre la direccion IP de su Servidor de Impresion en la barra de direcciones del navegador. (Si decide la direccion IP, pueda Obtenerla tenerly manteniendo presionado por uno segundos el boton Test en la parte delantera de la OkiLAN 6130).

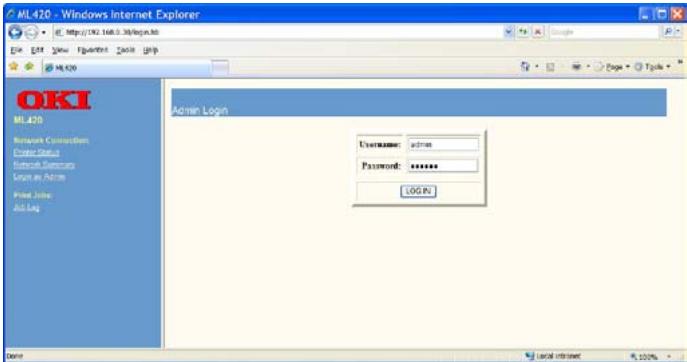

1. Inicie la sesión en el Servidor de Impresión como Administrador (Nombre de usuario, admin.; contraseña, OkiLAN).

1. Selee cna opion TCP/IP del menu Network Connection (Conexion de red) para lanzar el menu de configuracion TCP/IP.

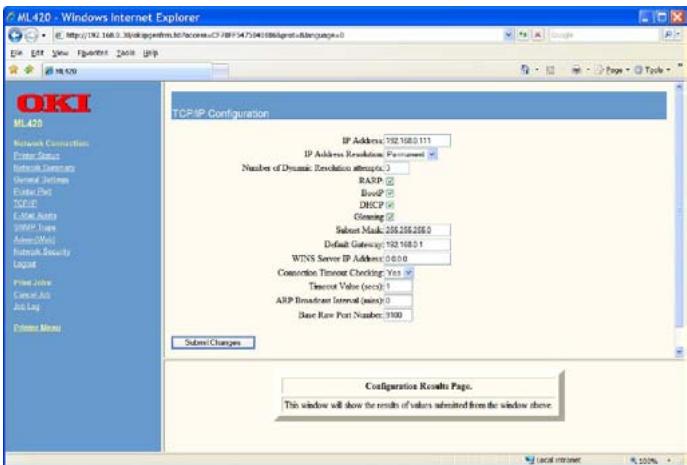

1. Del menu de configuración TCP/IP hagablick en Set Permanent (Fijar permanente) bajo la option IP Address Resolution (Resolution de direccion IP). Luego, si lo desea,oulda�能ar la direccion IP,la Mascarade Subred y el Gateway por defecto).

Cuando haya hecho las configuraciones, hagalick en Submit Changes (Confirmarchangios).El Servidor de Impresion se reinicia automatamente y las configuraciones son guardadas.

(Si tiene preguntas sobre como configurar la red, favor comuniquese con el Administrador de red.

Siga con las instrucciones para instalar Your Driver (Su controlador).

Instalación de Your Driver (Su controlador)

Siga las instrucciones de instalacion de su CD o del situ Web de OKI Data.

Entre la direccion IP de la impresora.

Mientras instalala el controlador de la impresora para configurar el protocolo TCP/IP suguiendo las instrucciones del CD que vino con la impresora.

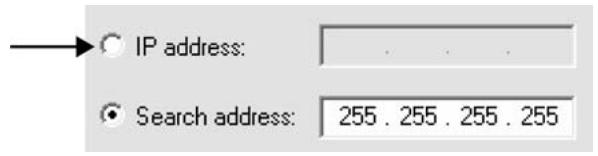

Cuando vea el dialogo en donde se le pide que entre la direccion IP de la impersonora, seleccione "IP Address" (en vez del valor por defecto, "Search Address") y entre el numero de la direccion IP antes de hacer click en Next (Siguiente). Si necesita ayud, comuniquese con su Administrador de red para informacion sobre la direccion IP.

LPR

Asegúrese de que no existe ninguna condición de error (esto es, un atasco de papel, etc.) antes de usar LPR que sirve para detectar la presencia de su impresora. La calidad de controladores de su producto está disponible en el situ Web de OKI Data en http://www.okidata.com.

Reiniciación con los values de fabrica

1. Apague la impresora.
2. Encienda la impresora y espere que se inicia el Servidor de Impresión (unos 30segundos).

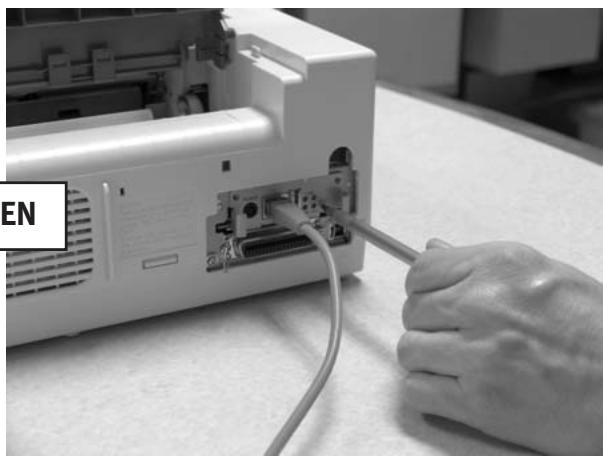

3. Pulse y mantenga presionado el botón Test en la parte delantera de la OkiLAN 6130 duranteunos 20 segundos. Las luces centellean brevamente al soltar el botón y de estaforma la tarjeta se reinicia.

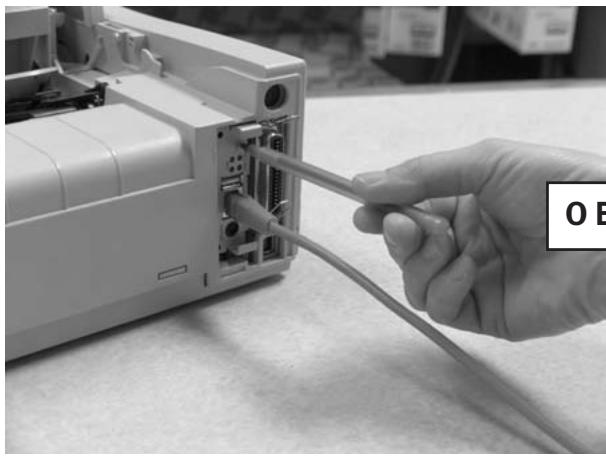

Nota: La impresora debe parecerse a uno de los ejemplosmostatados abajo.

IEN

1. Suelte el botón Test.

El Servidor de Impresión se reinicia con los values de fabrica.
