Type de produit	Imprimante matricielle
Marque	OKI
Modèle	ML 690
Technologie d'impression	Matricielle à aiguilles
Fonctions principales	Impression de documents multipartites, étiquettes et formulaires continus
Interface réseau	Carte réseau OkiLAN 6130 (Ethernet 10/100 Base-T) en option
Interface parallèle	Connecteur parallèle (compatible Centronics)
Alimentation électrique	AC 220-240V, 50/60 Hz
Consommation (veille)	Environ 15 W
Consommation (impression)	Environ 150 W
Vitesse d'impression (max)	300 caractères par seconde (cps) en mode brouillon
Résolution maximale	360 x 360 dpi
Nombre d'aiguilles	24 aiguilles
Largeur papier maximale	420 mm (format A3 paysage)
Types de papier supportés	Papier continu (pliants), feuilles simples, étiquettes, enveloppes
Ruban encreur	Cartouche ruban noir (référence : OKI 09003911)
Dimensions (L x P x H)	environ 520 x 340 x 250 mm
Poids	environ 12 kg
Entretien et nettoyage	Nettoyer les aiguilles avec un kit de nettoyage ; dépoussiérer l'intérieur régulièrement
Sécurité	Débrancher avant toute intervention ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Ruban, bloc aiguilles, carte réseau disponibles ; indice de réparabilité estimé à 7/10

FOIRE AUX QUESTIONS - ML 690 OKI

Comment installer la carte réseau OkiLAN 6130 sur l'imprimante OKI ML 690 ?

Éteignez l'imprimante, débranchez le cordon d'alimentation et le câble d'interface. Retirez le panneau démontable près du connecteur d'interface à l'aide d'un tournevis. Insérez la carte OkiLAN 6130 sur les rails jusqu'à ce qu'elle soit bien branchée. Rebranchez les câbles et allumez l'imprimante.

Comment configurer l'adresse IP de l'OkiLAN 6130 ?

Vous pouvez utiliser l'utilitaire ExtendView fourni par OKI. Téléchargez-le sur le site OKI, installez-le, puis dans l'utilitaire, sélectionnez l'imprimante, allez dans Configuration serveur, cliquez sur Régler permanent, saisissez l'adresse IP, le masque et la passerelle, puis cliquez sur OK. Le serveur redémarrera avec les nouveaux paramètres.

Comment imprimer une feuille de configuration réseau ?

Sur la carte OkiLAN 6130, appuyez brièvement sur le bouton Test. Une feuille de configuration s'imprimera. Vous y trouverez l'adresse IP actuelle et d'autres paramètres réseau.

Comment réinitialiser la carte réseau aux valeurs d'usine ?

Éteignez l'imprimante, rallumez-la, attendez 30 secondes, puis maintenez enfoncé le bouton Test pendant 20 secondes. Les voyants clignotent, relâchez. La carte est réinitialisée et redémarre avec les paramètres par défaut.

Quel type de ruban encreur utiliser pour l'OKI ML 690 ?

Utilisez une cartouche de ruban noir OKI référence 09003911. Elle se remplace facilement en ouvrant le capot avant de l'imprimante.

Que faire en cas de bourrage papier ?

Ouvrez le capot avant et retirez délicatement le papier coincé. Vérifiez qu'il n'y a pas de déchirures. Pour le papier continu, assurez-vous que les perforations sont bien alignées sur les picots. Refermez le capot et appuyez sur le bouton Reprise.

Comment connecter l'imprimante en parallèle ?

Utilisez un câble parallèle IEEE 1284. Branchez-le sur le connecteur parallèle à l'arrière de l'imprimante et sur le port parallèle de votre ordinateur. Installez le pilote approprié.

Où télécharger les pilotes pour l'OKI ML 690 ?

Rendez-vous sur le site officiel d'OKI Data à http://www.okidata.com. Naviguez vers la page du produit ML 690, cliquez sur Pilotes (Drivers) et choisissez votre système d'exploitation.

Comment accéder à la page Web intégrée du serveur d'impression ?

Ouvrez un navigateur et saisissez l'adresse IP de la carte OkiLAN 6130. Connectez-vous en tant qu'admin avec le mot de passe OkiLAN. Vous pouvez alors configurer les paramètres TCP/IP.

Que faire si l'imprimante n'imprime pas après installation réseau ?

Vérifiez que les voyants de la carte OkiLAN sont corrects (vert fixe). Assurez-vous que l'adresse IP est correcte et que l'imprimante n'est pas en erreur. Utilisez la commande ping pour tester la connexion. Consultez la feuille de configuration imprimée.

MODE D'EMPLOI ML 690 OKI

0kiLAN 6130 Network Card Installation 3 Installation de la carte réseau OkiLAN 6130. 9 Instalacion de la Tarjeta de Red OkiLAN 6130...................................................... Instalacao da placar de rede OkiLAN 6130 21

Installation de la carte réseau okilane 6130

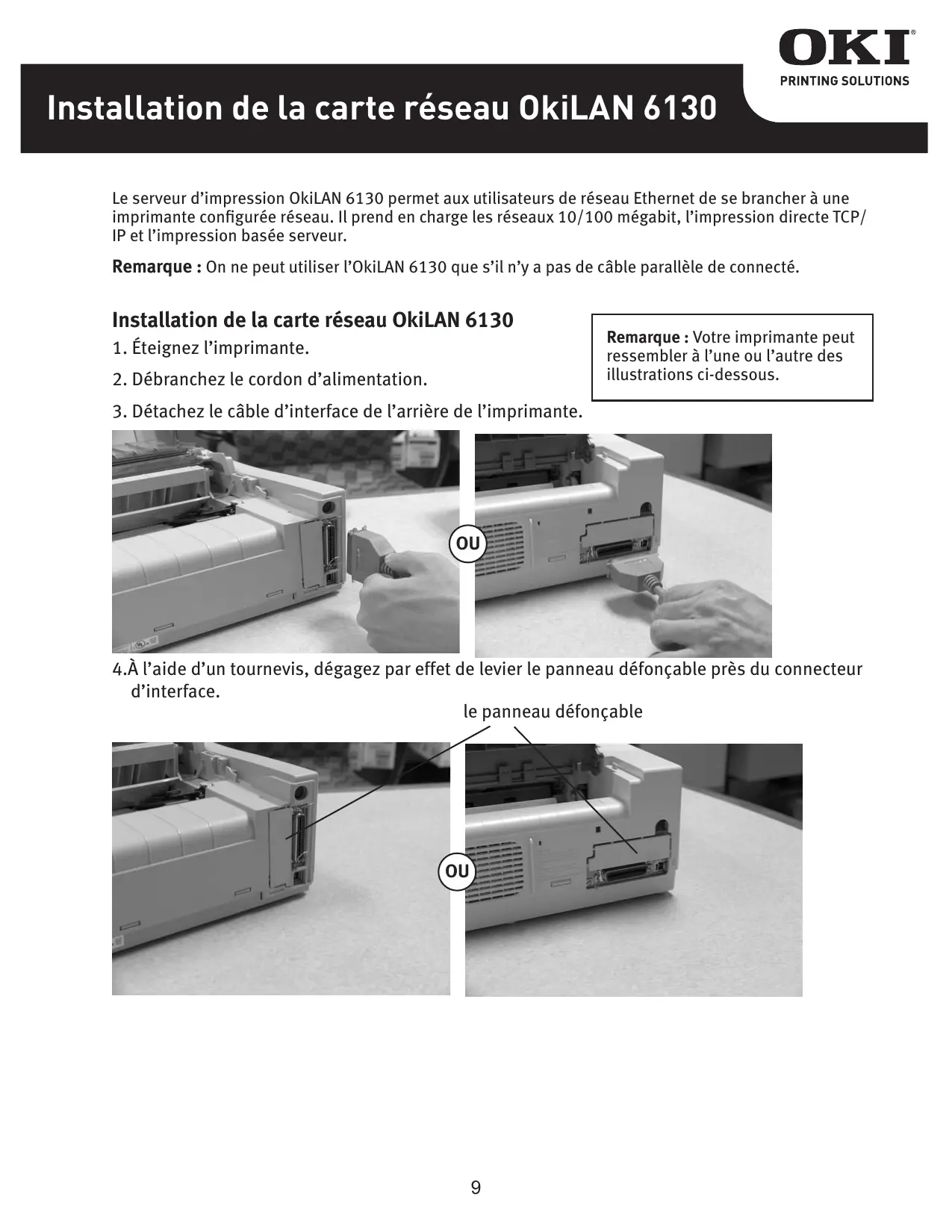

Le serveur d'impression OkiLAN 6130 permet aux utilisateurs de réseau Ethernet de se brancher à une imprimante configurée réseau. Il prend en charge les réseaux 10/100 megabit, l'impression directe TCP/IP et l'impression basée serveur.

Remarque : On ne peut utiliser l'OkiLAN 6130 que s'il n'y a pas de câble parallèle connecté.

Installation de la carte réseau okilane 6130

1. Éteignez l'imprimante.
2. Débranche le cordon d'alimentation.

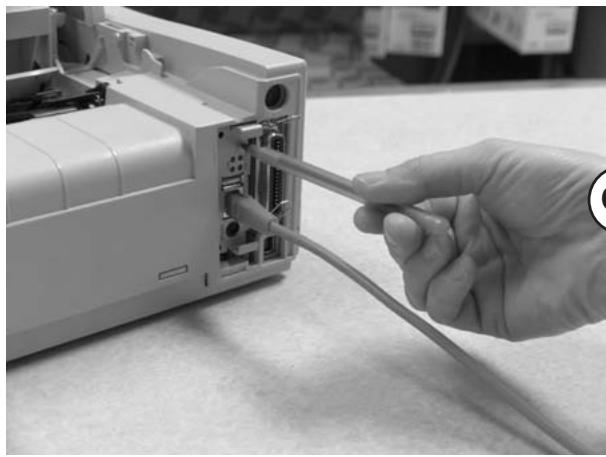

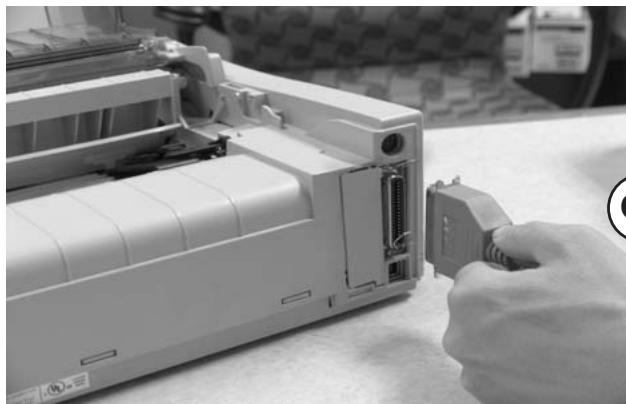

3. Débranchez le câble d'interface de l'arrière de l'imprimante.

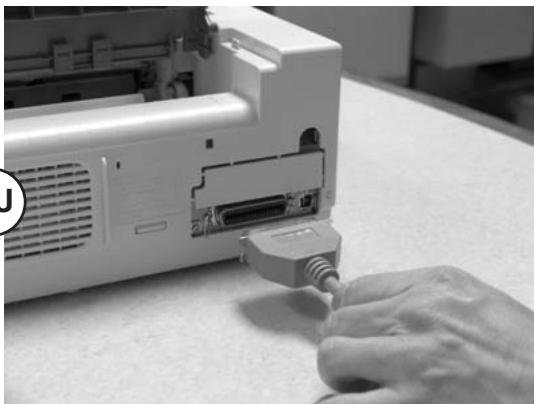

Remarque : Notre imprimante peut ressembler à l'une ou l'autre des illustrations ci-dessous.

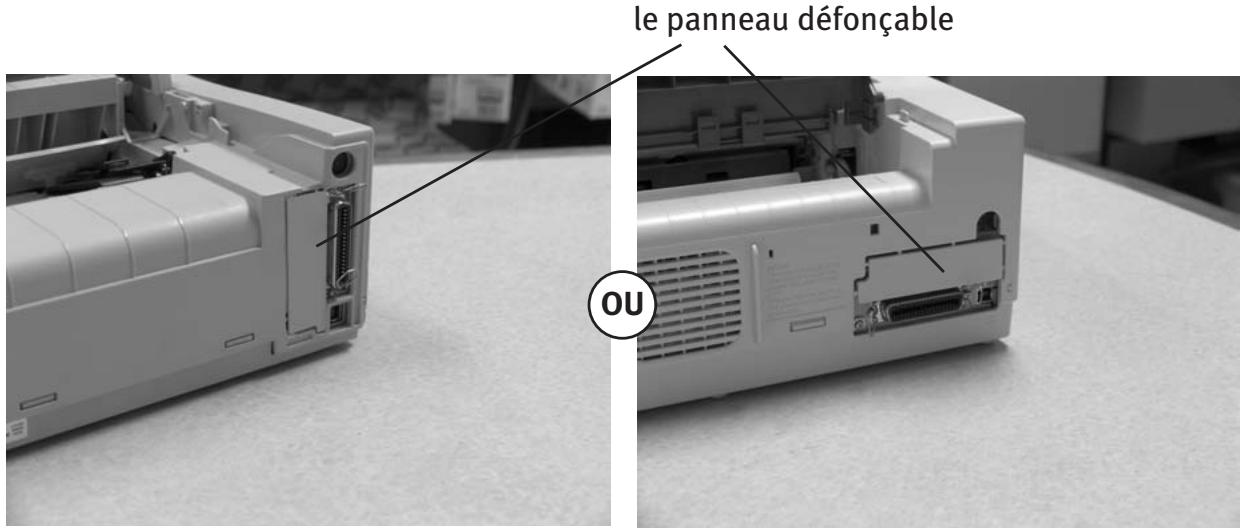

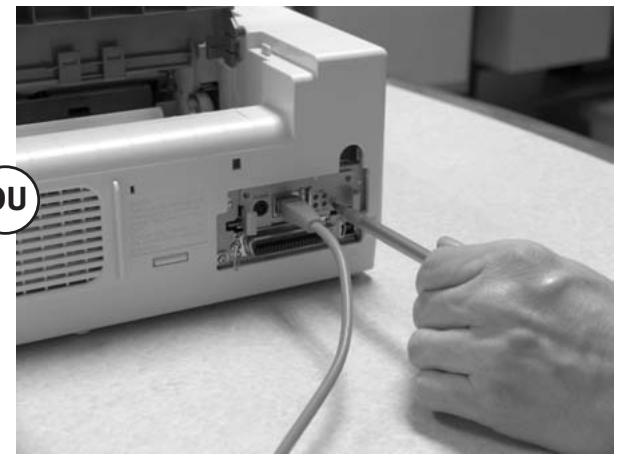

4. À l'aide d'un tournevis, dégagez par effet de levier le panneau démontable près du connecteur d'interface.

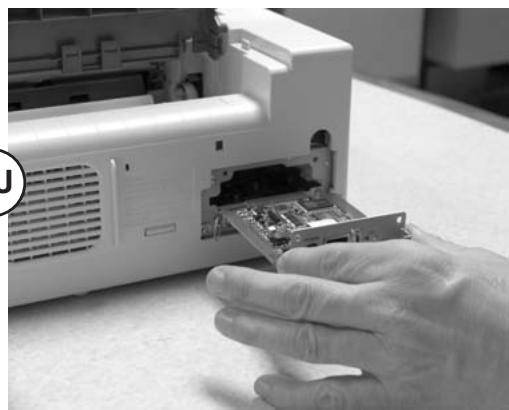

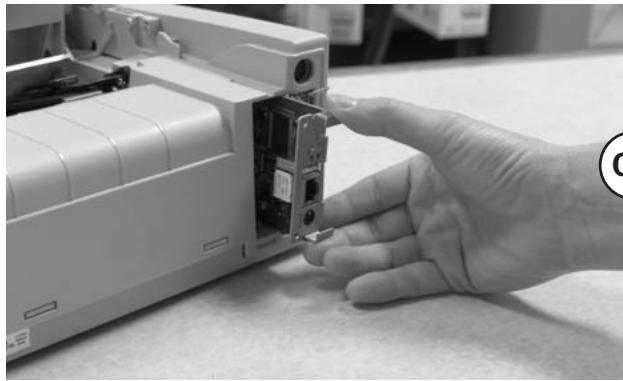

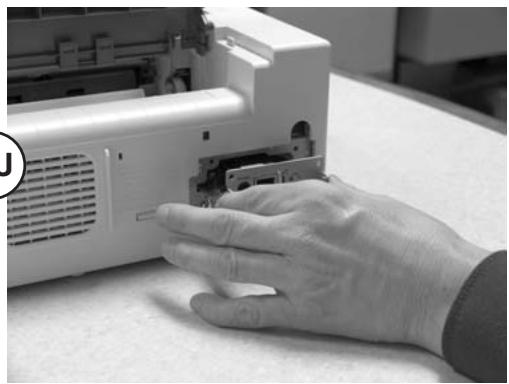

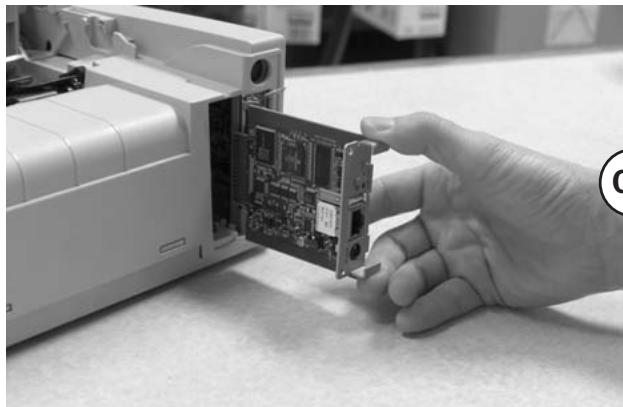

1. Insérez la carte OkiLAN 6130 en la glissant sur les rails dans la partie en retrait de l'imprimante jusqu'à ce qu'elle soit branchée dans la prise à l'arrête de la partie en retrait.

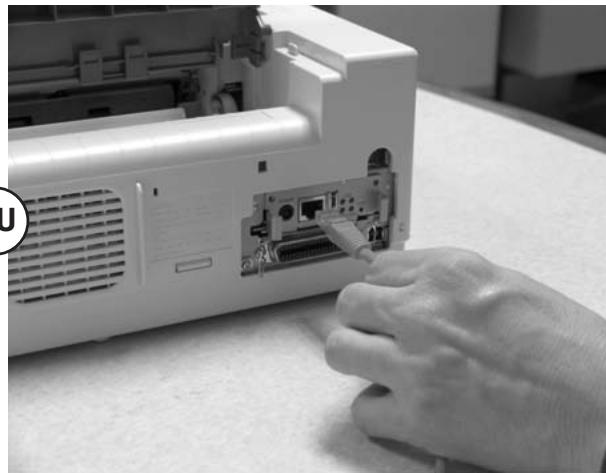

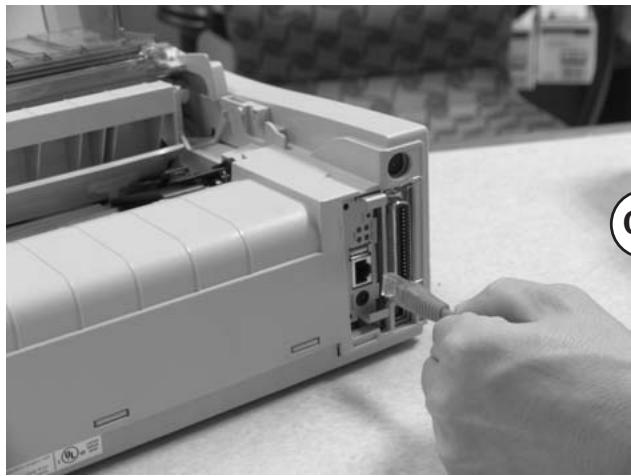

1. Branchez le câble UTP 10/100Base-T dans la prise au dos de l'OkiLAN 6130. Branchez l'autre extrémité du câble dans le réseau.

1. Branchez le cordon d'alimentation dans la prise d'alimentation (le cas échéant).

Mise sous tension de l'okilAN 6130

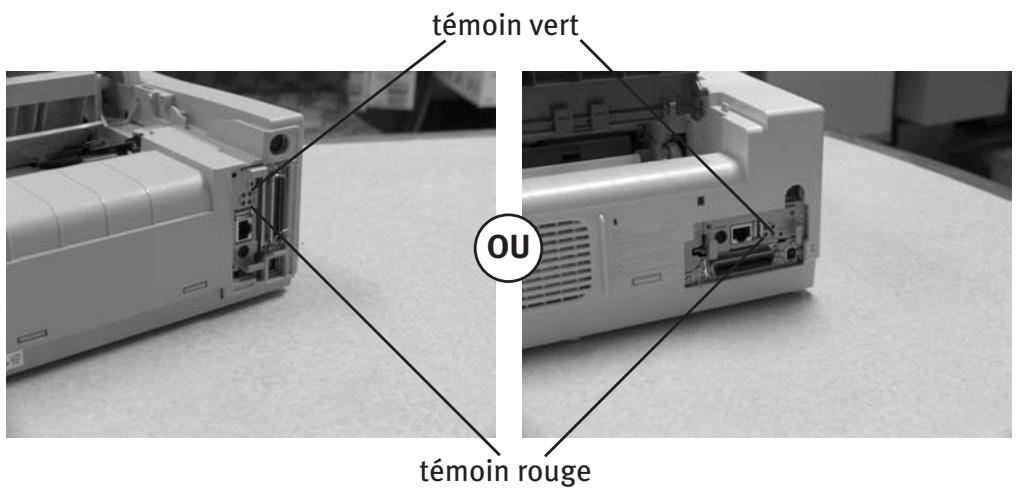

Allumez l'imprimante. Pendant l'autotest, les témoins rouge et vert de l'OkiLAN 6130 clignotent. Quand l'autotest se termine avec succès, le témoin rouge s'éteint, le témoin vert reste allumé.

Impression d'une feuille de configuration

Pour imprimer l'information de configuration, appuyez sur le bouton Test sur la face de l'OkiLAN 6130.

Remarque: Par défaut, la feuille de configuration imprime en texte ASCII. Le contenu de la feuille de configuration dépend de votre imprimante et de la configuration système.

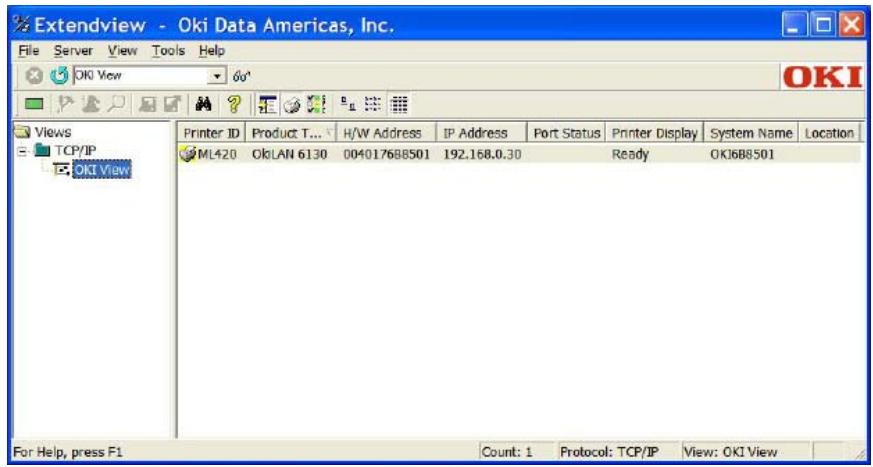

Utilisation de l'utilitaire extendview d'oki pour configurer votre adresse IP

Commencez par télécharger l'utilitaire ExtendView du site Web d'OKI Data à http://www.okidata.com – naviguez jusqu'à la page correspondant à votre produit, puis cliquez sur Pilotes (Drivers) et ensuite sur Utilitaires (Utilities) afin de trouver le logiciel.

Installez ensuite l'utilitaire ExtendView et lancez le Module.

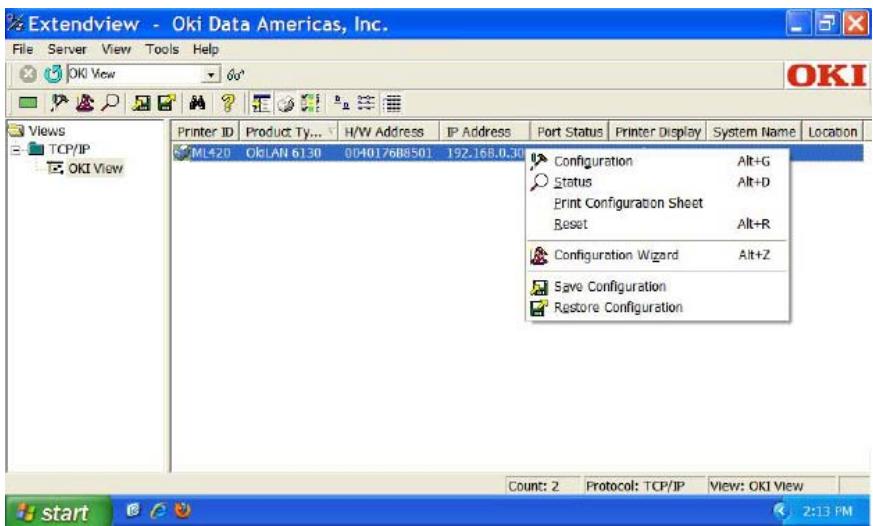

1. Dans l'utilitaire ExtendView, mettez en surbrillance l'appareil à configurer.

1. Sélectionnez l'option de configuration dans le menu déroulant.

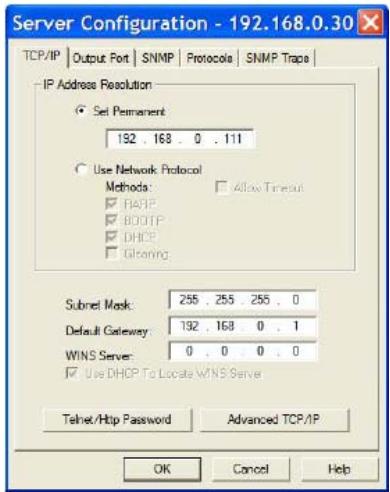

1. Dans la case Configuration du serveur (Server Configuration), cliquez sur Régler permanent (Set Permanent). Ensuite, si vous voulez modifier l'adresse IP, le masque de sous-résseau ou la passerelle par défaut, il est possible de le faire.

Lorsque les options désirées ont été réglées, cliquez sur OK. Le serveur d'imprimante sera automatiquement réinitialisé et vos options seront enregistrées.

(Si vous avez des questions au sujet de la configuration réseau, veuillez contacter votre administrateur de réseau.)

Passez ensuite aux instructions sur l'installation du logiciel pilote.

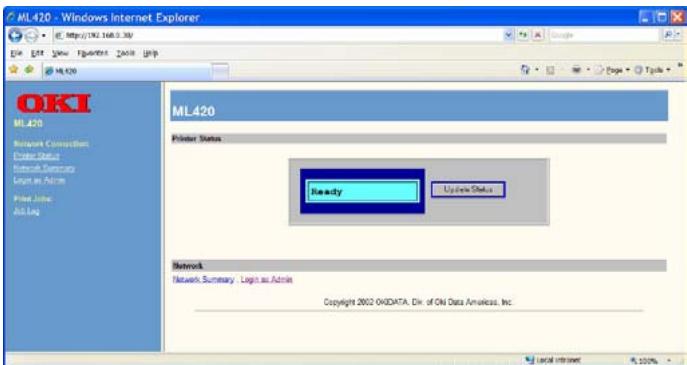

Utilisation de la page web intégrée au serveur d'imprimante pour configurer votre adresse IP (autre méthode)

Commencez par ouvrir votre navigateur. Ensuite, tapez l'adresse IP de votre serveur d'imprimante dans la barre d'adresse du navigateur. (Si vous ne connaissiez pas l'adresse, vous pouvez l'obtenir en tenant enfoncé le bouton TEST sur le devant de l'OkiLAN 6130 pendant 5 secondes.)

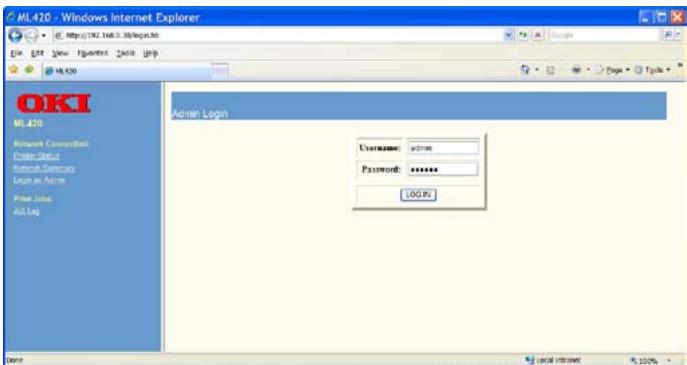

1. Ouvrez une session dans le serveur d'imprimante comme administrateur. (Nom d'utilisateur : admin Mot de passe : OkiLAN)

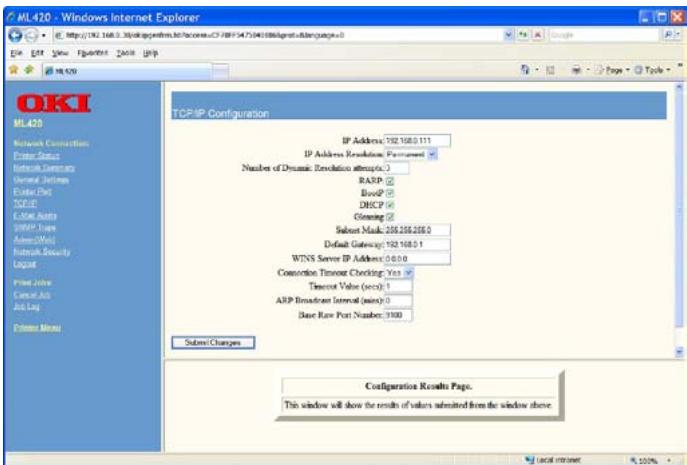

1. Sélectionnez l'option TCP/IP dans le menu de connexion réseau afin de lancer le menu de configuration TCP/IP.

1. Dans le menu de configuration TCP/IP, cliquez sur Régler permanent (Set Permanent) sous l'option Résolution d'adresse IP (IP Address Resolution). Ensuite, si vous pouze modifier l'adresse IP, le masque de sous-reseau ou la passerelle par défaut, il est possible de le faire.

Lorsque les options désirées ont été régées, cliquez sur Soumettre les modifications (Submit Changes). Le serveur d'imprimante sera automatiquement réinitialisé et vos options seront enregistrées.

(Si vous avez des questions au sujet de la configuration réseau, veuillez contacter votre administrateur de réseau.)

Passez ensuite aux instructions sur l'installation du logiciel pilote.

Entrée de l'adresse IP de l'imprimante

Lors de l'installation du pilote pour TCP/IP depuis le CD fourni avec votre imprimante.

Lorsque vous arriverez à l'écran demandant l'adresse IP de l'imprimante, vous devez désigner Adresse IP (IP Address) (plutôt que le défaut Adresse recherche (Search Address)) et taper l'adresse IP de l'imprimante avant de cliquer sur Next [Suivant]. Si vous avez besoin d'aide, veuillez communiquer avec votre administrateur réseau pour savoir quelle adresse utiliser.

Vérifie que l'imprimante n'affiche aucun état d'erreur (p. ex., bourrage de papier) avant d'utiliser LPR pour découvrir l'imprimante. L'utilitaire de pilote de produit est disponible sur le site Web d'OKI Data à http://www.okidata.com.

Rétablissement des valeurs par défaut

1. Éteignez l'imprimante.
2. Allumez l'imprimante et attendez que le serveur d'imprimante démarre (environ 30 secondes).

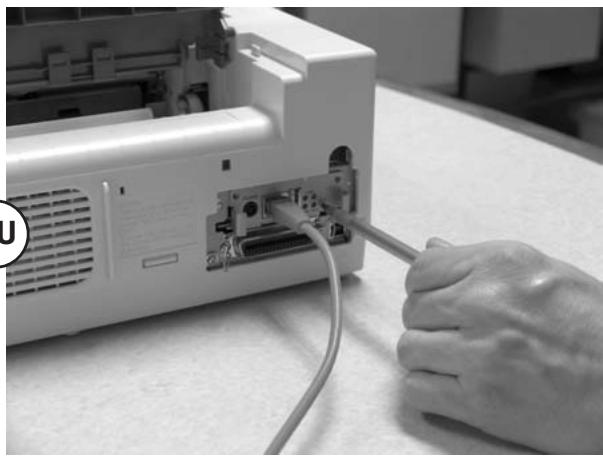

3. Tenez enfoncé le bouton TEST à l'avant de l'imprimante OkiLAN 6130 pendant 20 secondes. Les voyants clignoteront brièvement lorsque vous relâcherez le bouton et la carte sera réinitialisée.

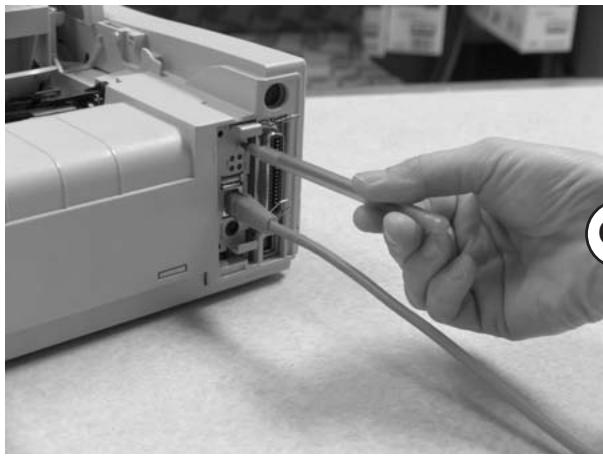

Remarque : Notre imprimante peut ressembler à l'une ou l'autre des illustrations ci-dessous.

1. Relâchez le bouton TEST.

Le serveur d'imprimante est réinitialisé aux paramètres par défaut en usine et redémarre.
