ML 491 - Impressora matricial OKI - Manual de utilização gratuito

Tipo de produto	Impressora matricial
Marca	OKI
Modelo	ML 491
Tecnologia de impressão	Matricial de agulhas
Velocidade de impressão	Até 300 cps (caracteres por segundo) no modo rascunho
Resolução de impressão	Até 360 x 360 dpi
Formato de papel máximo	Largura 420 mm (formato A3 paisagem)
Tipos de suporte	Papel contínuo, folhas avulsas, etiquetas, envelopes
Interfaces	Paralela (Centronics) e serial (RS-232C)
Opção de rede	Placa OkiLAN 6130 para Ethernet 10/100 Mbps
Alimentação	100-240 V AC, 50/60 Hz
Consumo elétrico	Aproximadamente 150 W em funcionamento, 10 W em espera
Dimensões (L x P x A)	Aproximadamente 589 x 544 x 218 mm
Peso	Aproximadamente 18,5 kg
Ciclo de uso mensal	Até 20.000 páginas por mês
Nível de ruído	Aproximadamente 55 dB(A) em funcionamento
Funções principais	Impressão frente, impressão multicópia (carbonada), gerenciamento de papel contínuo
Manutenção e limpeza	Limpeza regular do cabeçote de impressão e do percurso do papel com um pano que não solte fiapos
Segurança	Aterramento obrigatório, não usar extensão não protegida
Peças de reposição e reparabilidade	Fita de tinta intercambiável, cabeçote de impressão substituível, peças disponíveis junto ao fabricante
Informações gerais	Manual do usuário disponível em francês, inglês, espanhol e português

Perguntas frequentes - ML 491 OKI

Como instalar a placa de rede OkiLAN 6130 na impressora ML 491?

Desligue a impressora, desconecte o cabo de alimentação e o cabo de interface. Remova o painel removível próximo ao conector de interface. Insira a placa OkiLAN 6130 nos trilhos até que esteja conectada. Conecte o cabo UTP 10/100Base-T e reconecte a alimentação. Ligue a impressora.

Como imprimir uma folha de configuração de rede?

Pressione o botão Test localizado na face da placa OkiLAN 6130. A folha de configuração será impressa em texto ASCII por padrão.

Como configurar o endereço IP da impressora com o utilitário ExtendView?

Baixe e instale o ExtendView do site da OKI. Inicie o módulo, destaque o dispositivo, selecione Configuração no menu. Em Configuração do servidor, clique em Definir permanente, modifique o IP, a máscara ou o gateway e clique em OK.

Como configurar o endereço IP através da página Web integrada?

Abra um navegador e digite o endereço IP do servidor de impressão (obtido mantendo o botão Test pressionado por 5 segundos). Faça login como admin (senha: OkiLAN). Selecione TCP/IP, clique em Definir permanente, modifique as configurações e clique em Enviar as alterações.

Qual é a senha padrão para acessar a página Web do servidor de impressão?

A senha padrão é OkiLAN e o nome de usuário é admin.

Como redefinir a placa de rede OkiLAN 6130 para as configurações de fábrica?

Desligue a impressora. Ligue-a e aguarde 30 segundos. Pressione o botão Test na placa por 20 segundos até que os LEDs pisquem, depois solte. A placa reiniciará com as configurações padrão.

O que fazer se a impressora não imprimir após a instalação de rede?

Verifique se a impressora não está exibindo erro (atolamento de papel, etc.). Certifique-se de que o endereço IP está correto e que o cabo de rede está conectado. Reinicie a impressora e o servidor de impressão.

Como substituir a fita de tinta da OKI ML 491?

Desligue a impressora. Abra a tampa frontal. Remova a fita antiga soltando-a das guias. Insira a nova fita seguindo as setas e depois feche a tampa. Verifique se está esticada.

Quais tipos de papel são compatíveis com a OKI ML 491?

A impressora aceita papel contínuo (dobrado em sanfona), folhas avulsas, etiquetas e envelopes. O formato máximo é A3 paisagem (largura 420 mm).

Como limpar o cabeçote de impressão da OKI ML 491?

Desligue a impressora. Abra a tampa. Use um pano que não solte fiapos levemente umedecido com álcool isopropílico para limpar delicadamente as agulhas do cabeçote. Deixe secar antes de fechar.

MANUAL DE UTILIZADOR ML 491 OKI

Instalação da placá de rede OkiLAN 6130

O servidor de impressão OkiLAN 6130 permite que sistemas de rede Ethernet conectem-se a uma impressora configurada na rede. É compatível com redes de 10/100 megabits, impressão direta TCP/IP e impressão baseada em servidor.

Nota: A OkiLAN 6130solepserusadasemumcabo paraleloconctado.

Instalação da placá de rede OkiLAN 6130

1. Desligue a impressora.
2. Retire o cabo de alimentacao da tomada.

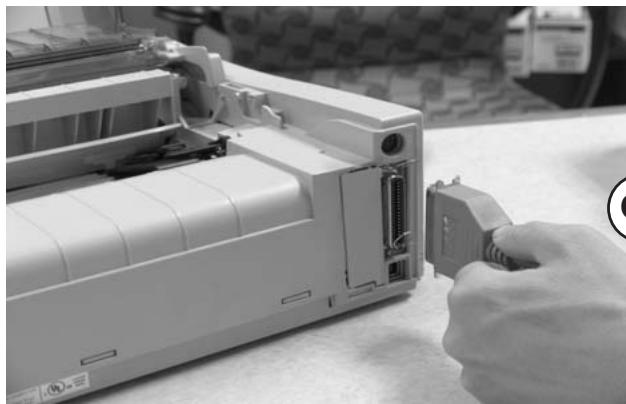

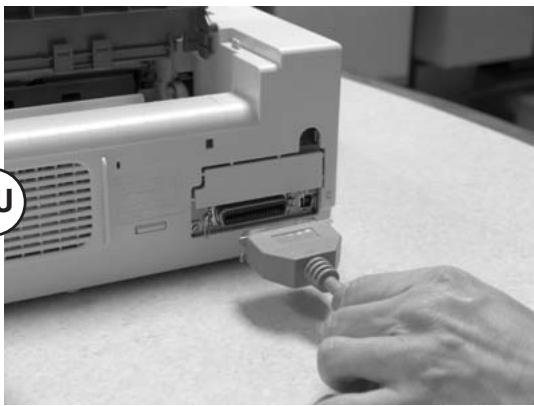

3. Desconecte o cabo de interface da parte deTRS da impressora.

Nota: A sua impressora pode ter a mesma aparência que um dos exemplos abaixo.

D

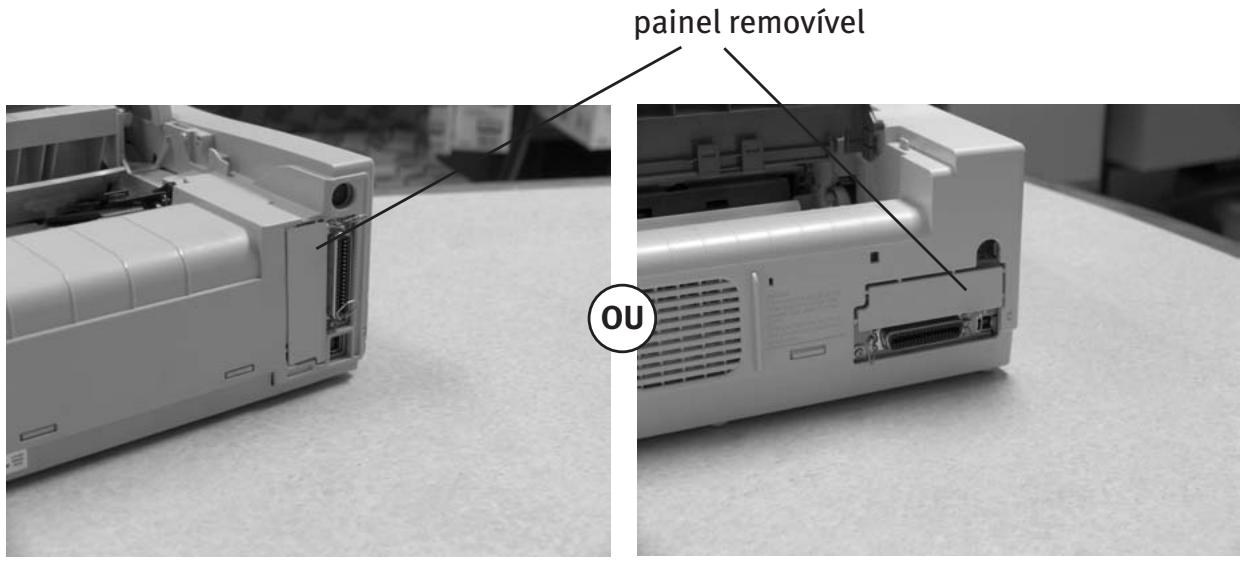

1. Retire o paine rremovivel ao lado do conector da interface com una chave de fenda.

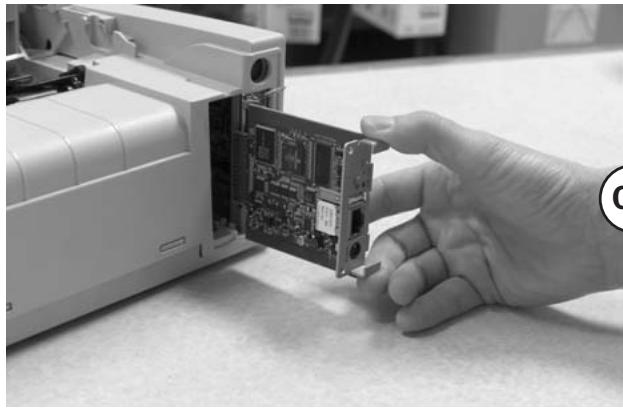

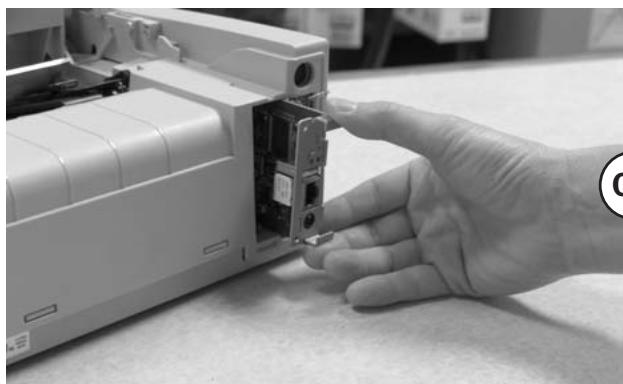

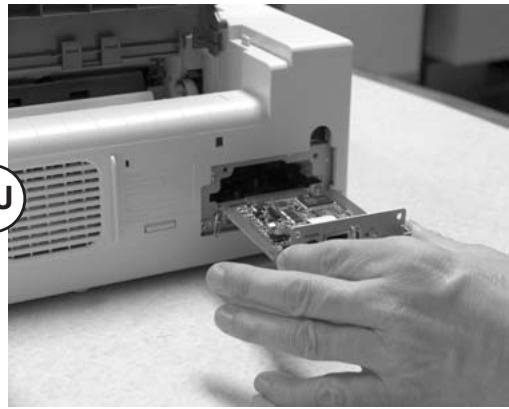

1. Insert the OkiLAN 6130 by sliding it along the rails in the recess of the printer, until it is 5. Insira a OkiLAN 6130 deslizando-a ao longo dos trilhos na abertura da impressora até que esteja connectada na tomada localizada no fundo da abertura.

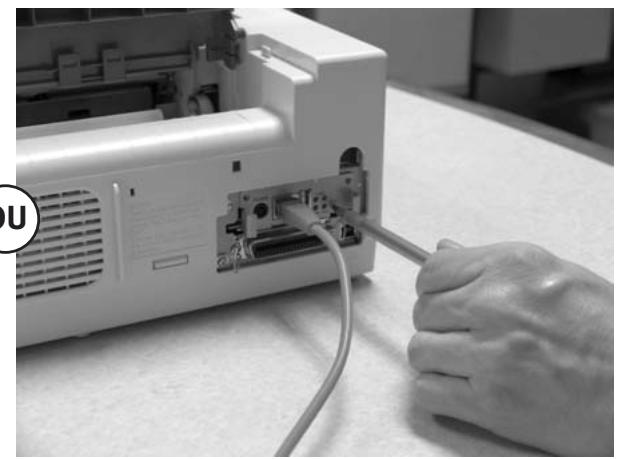

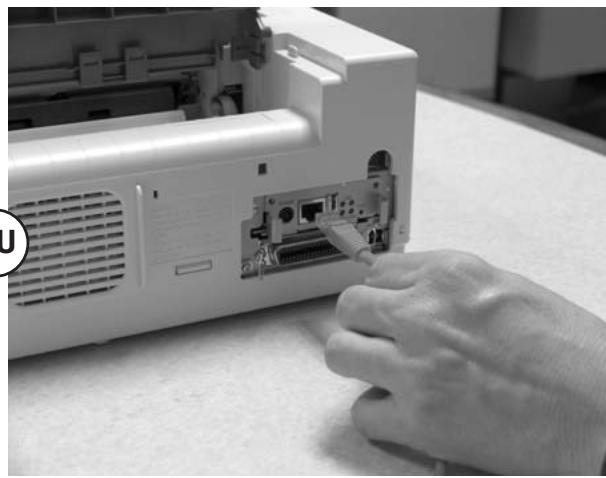

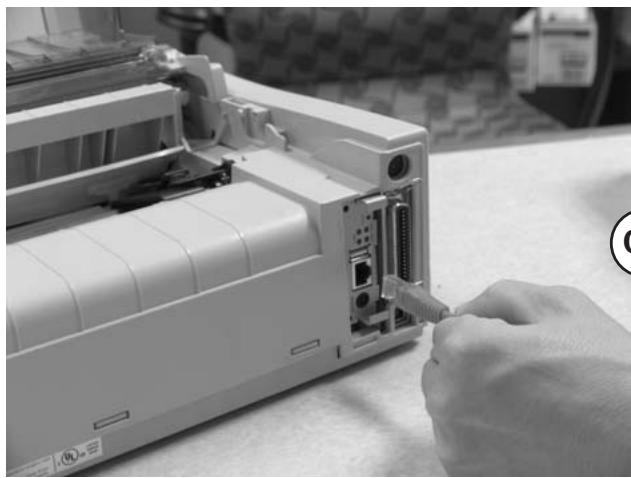

1. Connecte o cabo 10/100Base-T UTP na tomada atrás da OkiLAN 6130. Connecte a outra extrema-idade do cabo na rede.

1. Conecte o cabo de alimentacao da impressora na tomada elétrica (se fornecido).

Para ligar a OkiLAN 6130

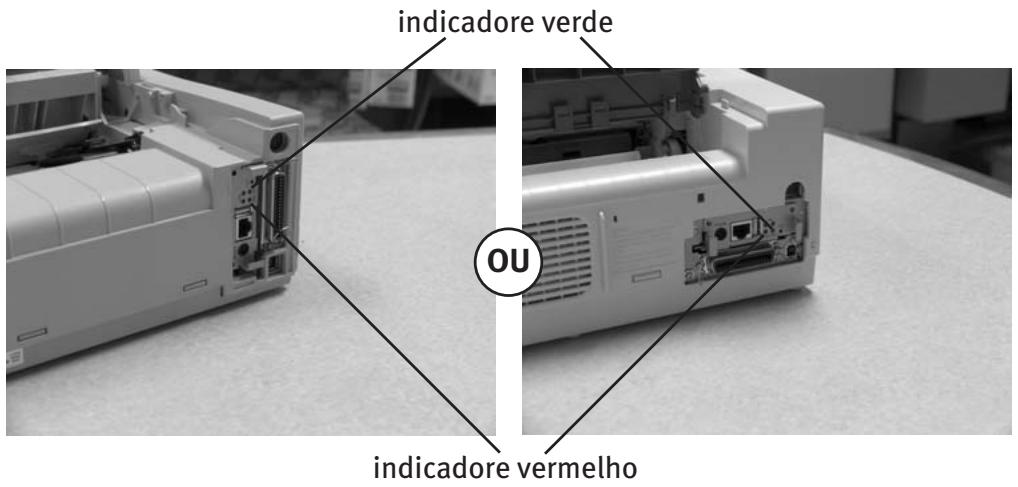

Ligue a impressora. Osindicadores vermelho e verde na OkiLAN 6130 piscam durante o autodiagnóstico. quando o autodiagnóstico for conclusão com exito, o indicator vermelho apagará e o indicator verde ficará aceso.

Impressão de uma folha de configurações

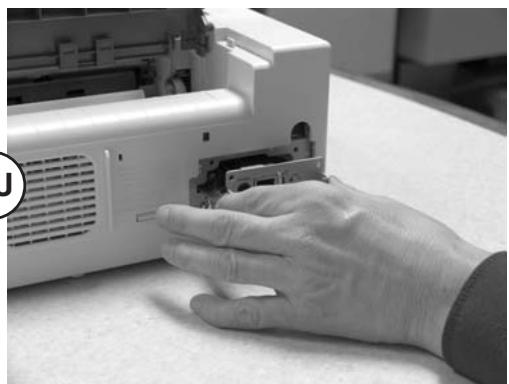

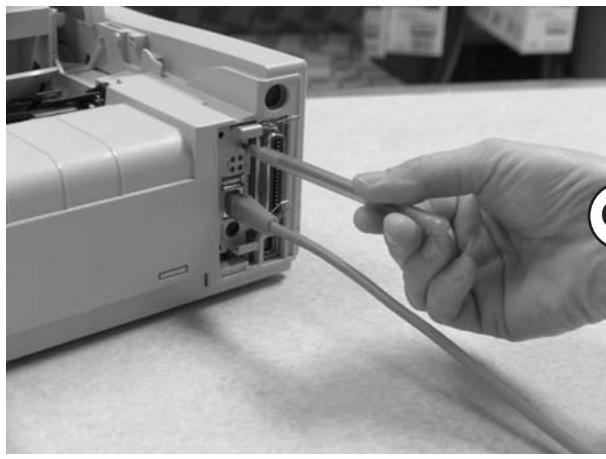

Para imprimir as informacoes sobre as configurações, pressione o botao de teste na fronte da OkiLAN 6130

Nota: O parâmetro padrão é imprimir a folha de configurações no formato de texto ASCII. O conteudo da folha de configurações depende da configuração da impressora e doSYSTEMA.

Configuração do servidor de impressão

Usando o'utilário ExtendView da OKI para configurar seu endereço IP

Primeiro, baixe o'utilário ExtendView do website da OKI Data em http://www.okidata.com - navegue às a págnia do seu produit especialico, clique em Drivers e(depais em Utilities (Utilários) para localizar o software.

Em seguida, instale o'utilitào ExtendView e abra o aplicativo.

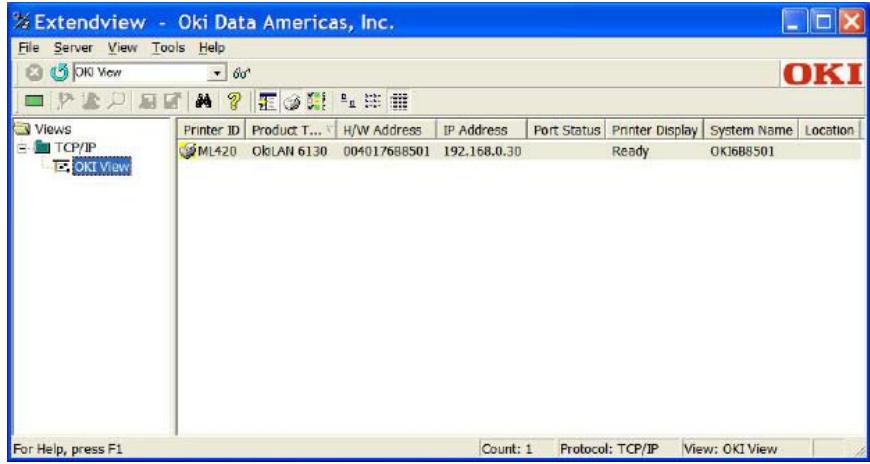

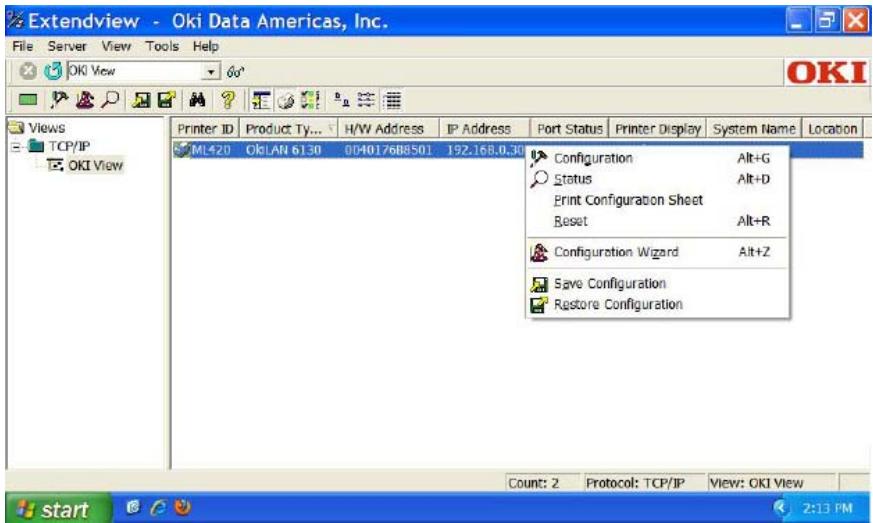

1. No'utilário ExtendView, realce o dispositivo que deseja configurar.

1. Escolha a opção de configuração no menu suspenso.

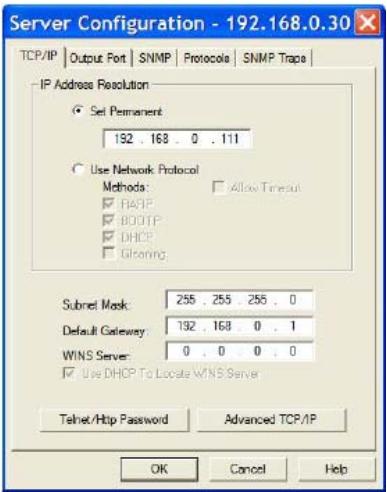

1. Na caixa Server Configuration (Configuração do servidor), clique em Set Permanent (Definir permanente). Depois, se quiser, você pode alterar o endereço IP, a máscara de subrede e o gateway padrão.

Quando as opções desejadas tiverem sido configuradas, clique em OK. O servidor de impressão sera reinicializzato automaticamente;neste punto e as opções selecionadas seront salvas.

(Caso tenha深化改革 sobre a configuração, entre em conta com o administrador da sua rede).)

Prossiga para as instruções "Instalação do driver".

Usando a párgina da web embutida do servidor de impressão para configurar seu endereço IP (método alternativo)

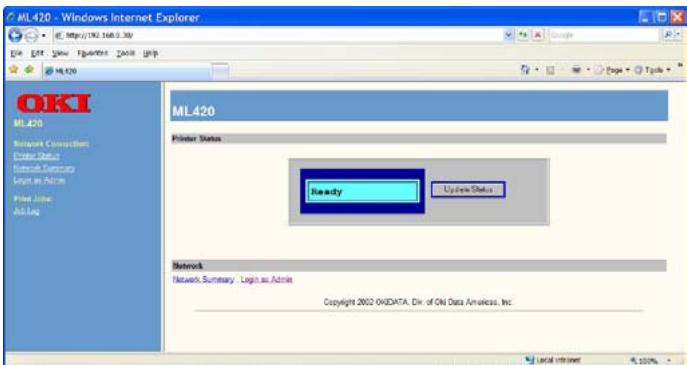

Primeiro, abra o navegador. Em seguida, digite o endereço IP do servidor de impressão na barra de endereço do navegador. (Se não souber o endereço, é possível obtê-lo pressionando e mantendo pressionado por cincosegundos o botão Test na fronte da OkiLAN 6130).

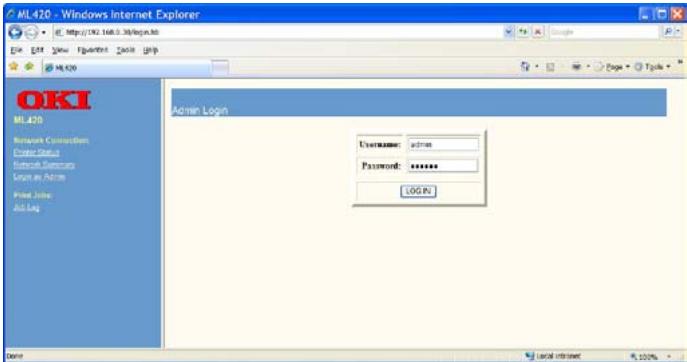

1. Conecte-se ao servidor de impressao como Admin. (Nome de usuario: admin Senha: OkiLAN)

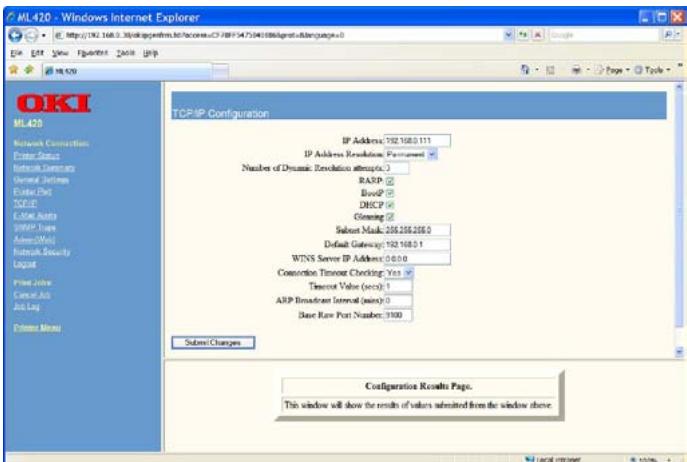

1. Selecione a opção TCP/IP no menu Network Connection (Conexão de rede) para abrir o menu TCP/IP Configuration (Configuração de TCP/IP).

1. No menu TCP/IP Configuration (Configuração de TCP/IP), clique em Set Permanent (Definir permanente) na opção IP Address Resolution (Resolução de endereço IP). Depois, se quiser, você pode alterar o endereço IP, a mascara de subrede e o gateway padrão.

Quando as opções desejadas tiverem sido configuradas, clique em Submit Changes (Enviar alterações). O servidor de impressão está Reinicializzato automaticamente neste punto e as opções selecionadas são salvas.

(Caso tenha深化改革 sobre a configuração, entre em conta com o administrador da sua rede)..)

Prossiga para as instruções "Instalação do driver".

Instalação do driver

Siga as instruções de instalação fornecidas no CD ou no website da OKI Data.

Especificação do endereço IP da impressora

Ao instalar o driver da impressora para TCP/IP uso o CD fornecido com a impressora.

Quando chegar naanela que solicita o endereço IP da impressora, seleciona a opcao "IP Address" (Endereço IP) [em vez da opção padrão "Search address" (Pesquisar endereço)] e digite o endereço IP da impressora antes de fazer em "Next" (Avançar). Se precisar de ajuda, entre em conta com o administrador da rede para obter o endereço IP.

LPR

Certifique-se de que não Hajia nenhuma condição deerro na impressora (por exemplo, atolamento do papel) antes de uso ou'utilário LPR para detectá-la. Outilétrio do driver do produits está disponible no website da OKI Data em http://www.okidata.com

Como restabelecer os parâmetros padrão de fabrica

1. Desligue a impressora.
2. Ligue a impressora e espere o servidor de impressão inicializar (cerca de 30 segundos).

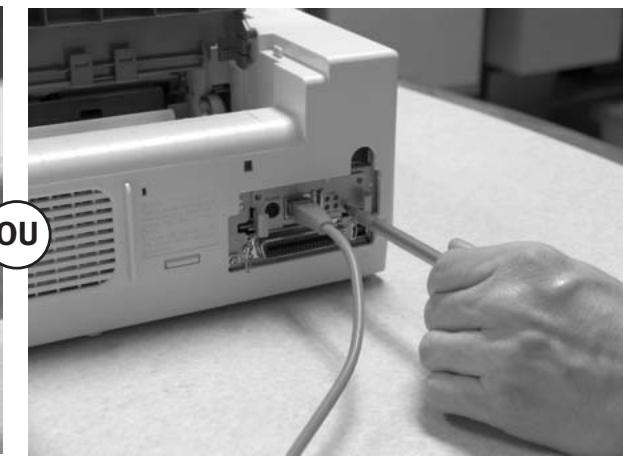

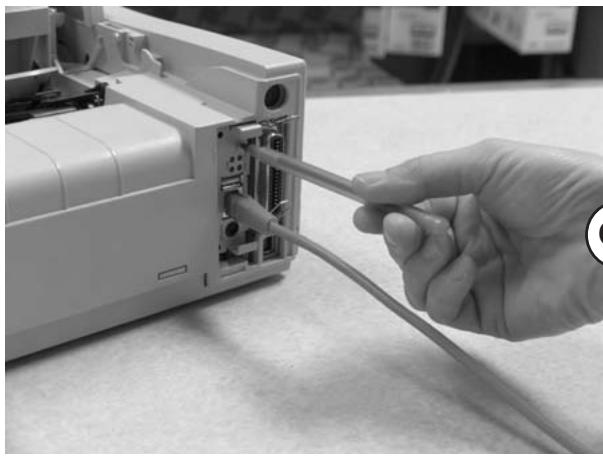

3. Pressione e mantenha pressionado por 20 segundos o botão Test na fronte da OkiLAN 6130. As luzes piscarão brevamente(before que soltar o botão e a placá sera reinicializada.

Nota: A sua impressora pode ter a mesma aparência que um dos exemplos abaixo.

4. Solte o botão TEST.

As configurações e os parâmetros padrão de fabrica serão restuarados no servidor de impressão e eles sera reinicializados.
