ML 620 - Impressora matricial OKI - Manual de utilização gratuito

Tipo de produto	Impressora matricial
Marca	OKI
Modelo	ML 620
Tecnologia de impressão	Matricial por agulhas
Número de agulhas	9 ou 24 (conforme versão)
Resolução	360 x 360 dpi (máx.)
Velocidade de impressão	Até 600 caracteres por segundo
Largura máxima do papel	Até 420 mm (formato A3 paisagem)
Interfaces	Paralela, USB, rede (via placa OkiLAN 6130)
Alimentação	230 V CA, 50/60 Hz
Consumo elétrico	Em espera: ~15 W, em impressão: ~80 W
Dimensões (L x P x A)	Aproximadamente 400 x 250 x 200 mm
Peso	Aproximadamente 5 kg
Funções principais	Impressão de formulários, faturas, etiquetas, documentos multicópias
Manutenção e limpeza	Limpar a cabeça de impressão com um kit apropriado, substituir a fita regularmente
Segurança	Desconectar antes de qualquer manutenção, evitar líquidos perto da impressora
Peças sobressalentes e reparabilidade	Fitas, cabeças de impressão, placas de rede disponíveis
Informações gerais	Compatibilidade com sistemas operacionais comuns, longa vida útil dos consumíveis

Perguntas frequentes - ML 620 OKI

Como instalar a placa de rede OkiLAN 6130 na minha impressora ML 620 ?

Desligue a impressora, desconecte o cabo de alimentação e o cabo de interface. Remova o painel removível próximo ao conector de interface, insira a placa OkiLAN 6130 deslizando-a sobre os trilhos. Reconecte o cabo UTP e depois o cabo de alimentação. Ligue a impressora: os LEDs vermelho e verde piscam e, em seguida, o verde permanece aceso se a instalação for bem-sucedida.

Como configurar o endereço IP da placa de rede ?

Baixe e instale o utilitário ExtendView do site da OKI. Inicie o aplicativo, selecione sua impressora e escolha as opções de configuração. Na caixa 'Configuração do servidor', clique em 'Definir permanente' e modifique o endereço IP, a máscara ou o gateway. Clique em OK para salvar.

Como imprimir uma folha de configuração ?

Pressione o botão Test localizado na parte frontal da placa OkiLAN 6130. Uma folha de configuração em ASCII é impressa, contendo os parâmetros de rede atuais.

Como restaurar as configurações padrão da placa de rede ?

Desligue a impressora e ligue-a novamente. Aguarde 30 segundos. Mantenha pressionado o botão TEST por 20 segundos até que os LEDs pisquem. Solte o botão: a placa é redefinida para os valores de fábrica e reinicia.

Quais tipos de papel posso usar com a ML 620 ?

A impressora aceita papel contínuo (formulários, faturas) e folhas individuais até o formato A3 (420 mm de largura). Use papel de qualidade padrão para impressão matricial.

Como substituir a fita da impressora ?

Abra a tampa frontal, remova a fita antiga desenganchando-a da cabeça de impressão. Insira uma nova fita compatível com OKI ML 620 seguindo os guias. Feche a tampa e faça um teste de impressão.

O que fazer em caso de atolamento de papel ?

Desligue a impressora. Abra a tampa e remova cuidadosamente o papel preso puxando para frente. Evite rasgar o papel. Verifique se o caminho do papel está livre antes de fechar e reiniciar.

Como limpar a cabeça de impressão ?

Use um kit de limpeza para impressora matricial (folha embebida em álcool). Insira a folha e inicie um ciclo curto de impressão. Você também pode limpar manualmente com um cotonete embebido em álcool isopropílico, após desconectar o aparelho.

Onde encontrar os drivers para a impressora ML 620 ?

Baixe os drivers e utilitários no site oficial da OKI Data (www.okidata.com). Selecione seu modelo ML 620 e a seção 'Drivers' para seu sistema operacional.

A impressora não imprime, o que verificar ?

Certifique-se de que a impressora está ligada, o cabo está corretamente conectado, a fita está bem instalada e a bandeja de papel contém papel. Verifique se não aparece nenhuma mensagem de erro. Consulte a folha de configuração para os parâmetros de rede.

MANUAL DE UTILIZADOR ML 620 OKI

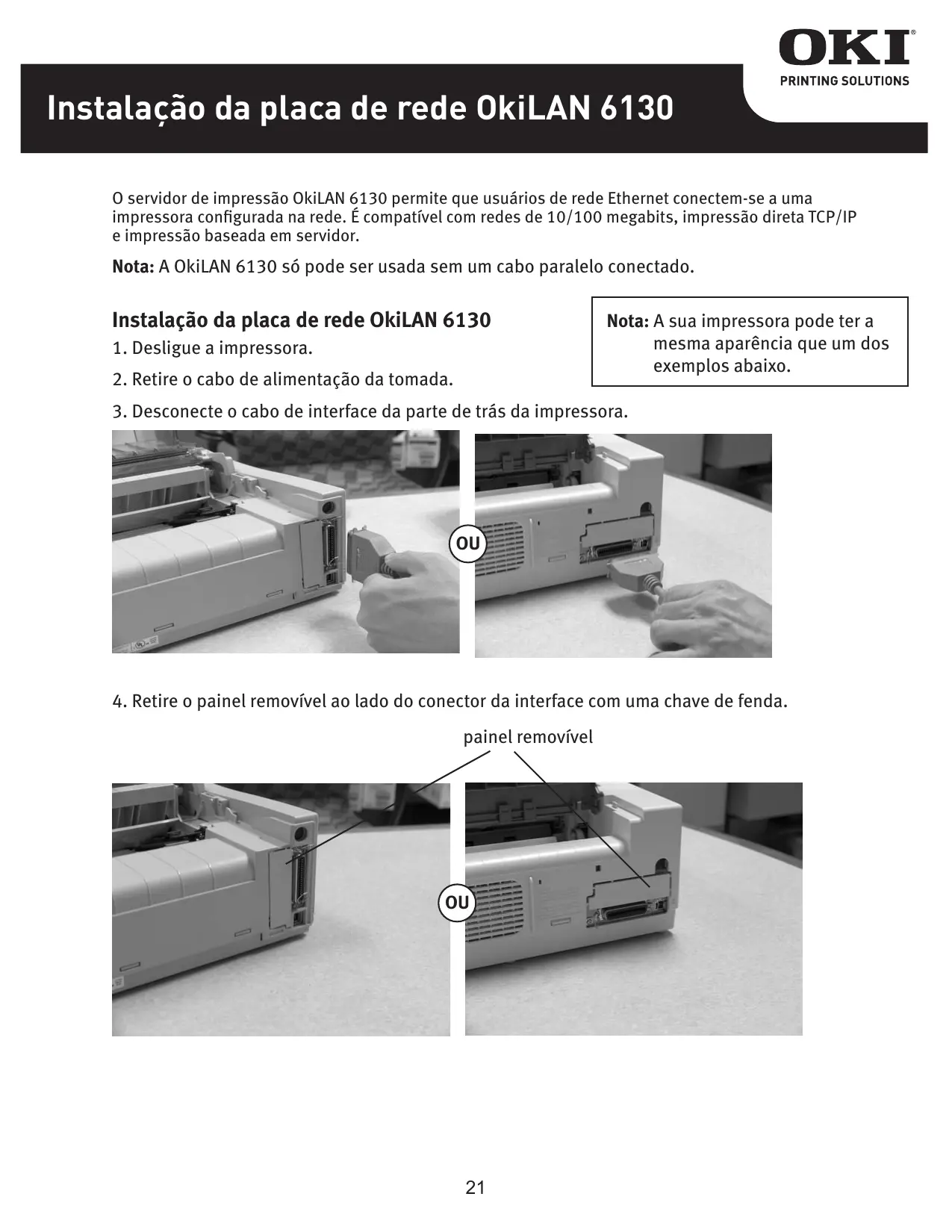

Instalação da placá de rede OkiLAN 6130

O servidor de impressão OkiLAN 6130 permite que sistemas de rede Ethernet conectem-se a uma impressora configurada na rede. É compatível com redes de 10/100 megabits, impressão direta TCP/IP e impressão baseada em servidor.

Nota: A OkiLAN 6130solepserusadasemumcabo paraleloconctado.

Instalação da placá de rede OkiLAN 6130

1. Desligue a impressora.
2. Retire o cabo de alimentacao da tomada.

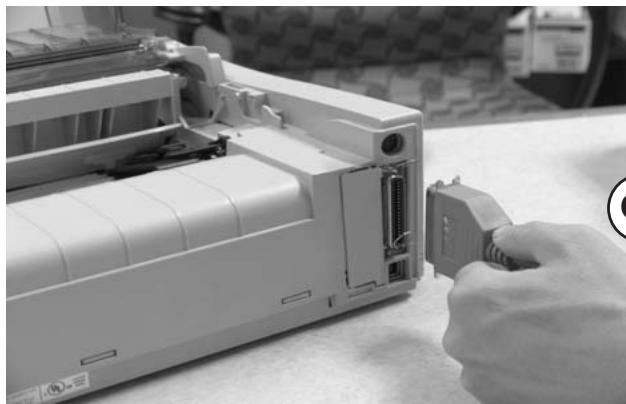

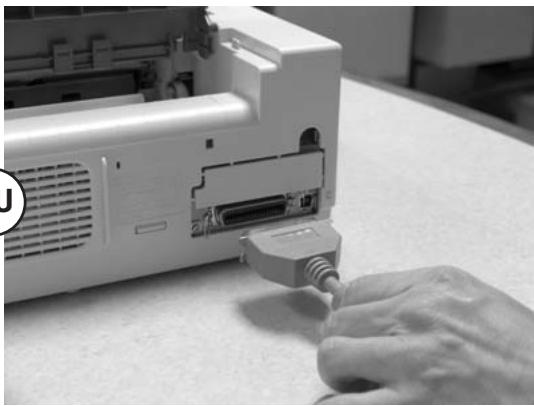

3. Desconecte o cabo de interface da parte deTRS da impressora.

Nota: A sua impressora pode ter a mesma aparência que um dos exemplos abaixo.

D

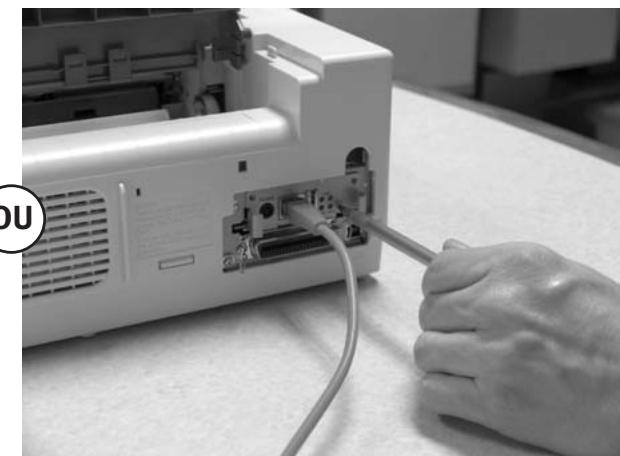

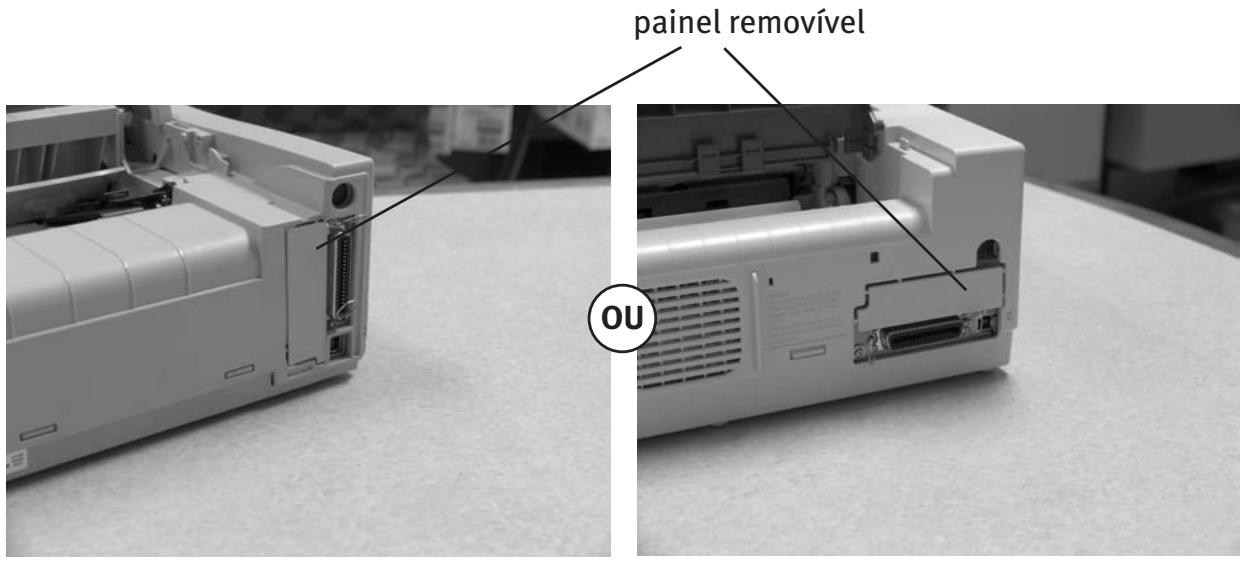

1. Retire o paine rremovivel ao lado do conector da interface com una chave de fenda.

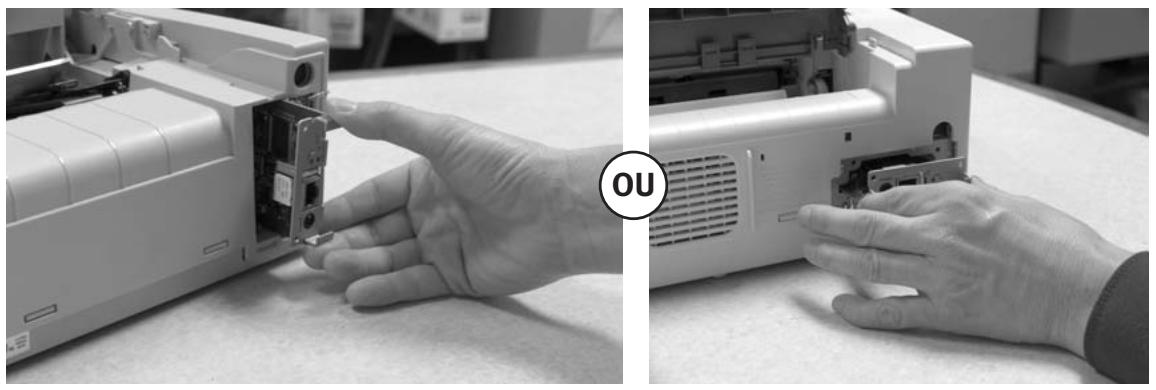

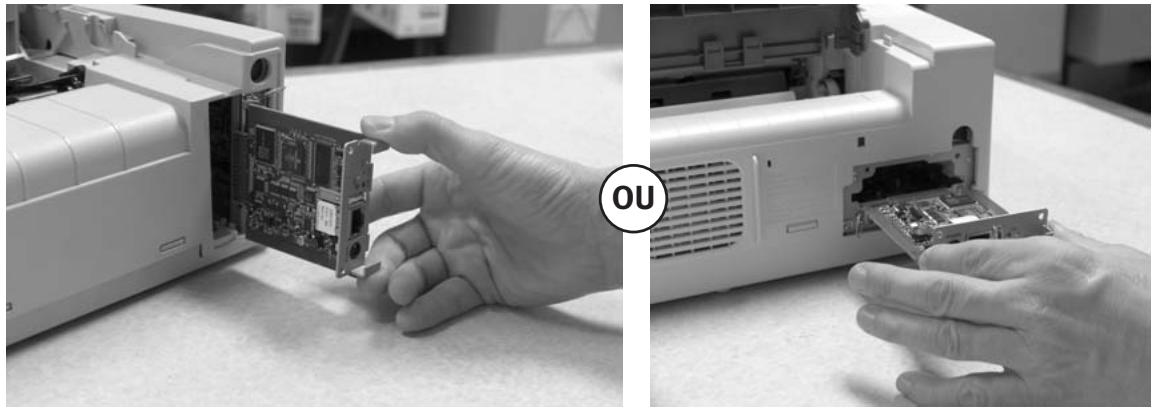

1. Insert the OkiLAN 6130 by sliding it along the rails in the recess of the printer, until it is 5. Insira a OkiLAN 6130 deslizando-a ao longo dos trilhos na abertura da impressora até que esteja connectada na tomada localizada no fundo da abertura.

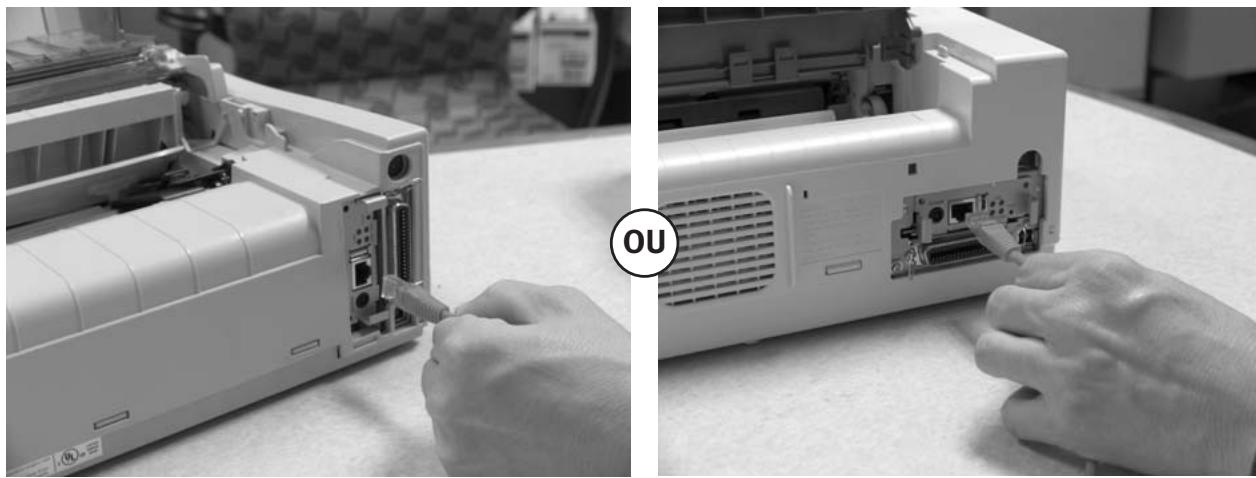

1. Connecte o cabo 10/100Base-T UTP na tomada atrás da OkiLAN 6130. Connecte a outra extrema-idade do cabo na rede.

1. Conecte o cabo de alimentacao da impressora na tomada elétrica (se fornecido).

Para ligar a OkiLAN 6130

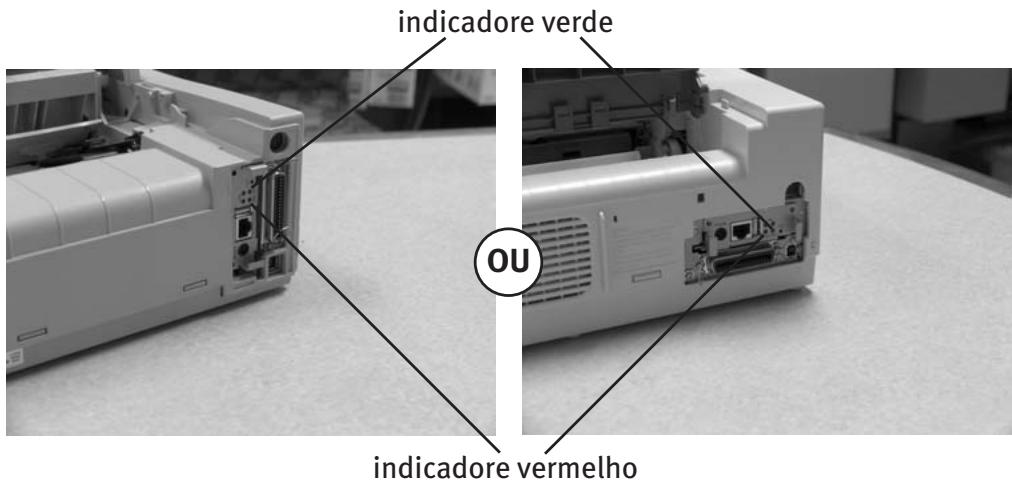

Ligue a impressora. Osindicadores vermelho e verde na OkiLAN 6130 piscam durante o autodiagnostico. quando o autodiagnostico for concluso com exito, o indicator vermelho apagaré e o indicator verde ficará aceso.

Impressão de uma folha de configurações

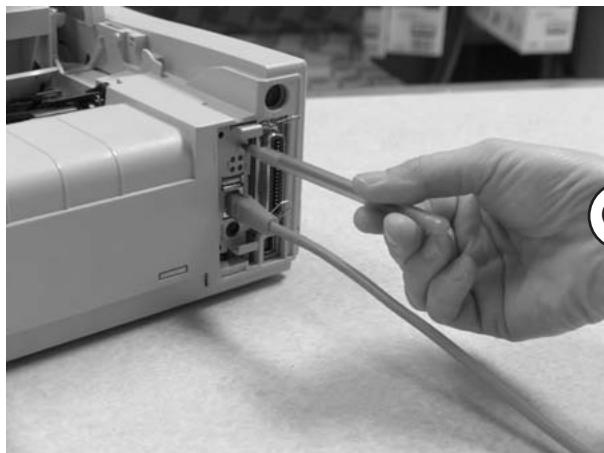

Para imprint as informacoes sobre as configurações, pressione o botao de teste na fronte da OkiLAN 6130

Nota: O parâmetro padrão é imprimir a folha de configurações no formato de texto ASCII. O conteudo da folha de configurações depende da configuração da impressora e doSYSTEMA.

Configuração do servidor de impressão

Usando o'utilário ExtendView da OKI para configurar seu endereço IP

Primeiro, baixe o'utilário ExtendView do website da OKI Data em http://www.okidata.com - navegue às a págnia do seu produit especialico, clique em Drivers e(depais em Utilities (Utilários) para localizar o software.

Em seguida, instale o'utilitào ExtendView e abra o aplicativo.

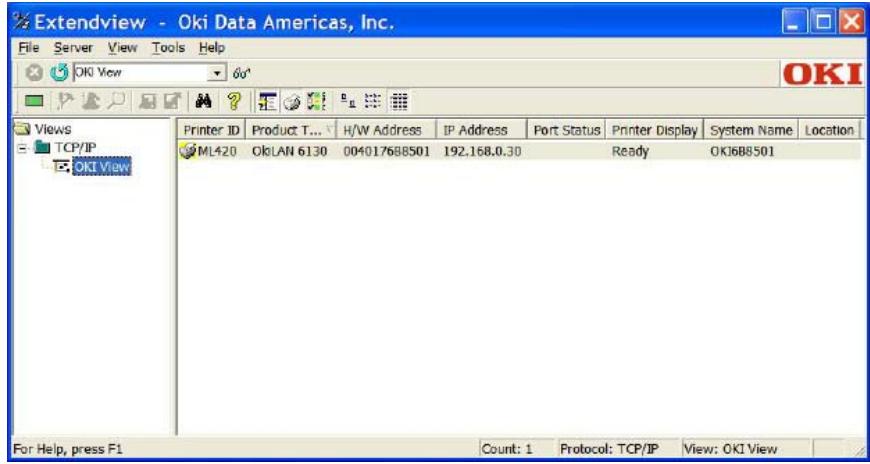

1. No'utilário ExtendView, realce o dispositivo que deseja configurar.

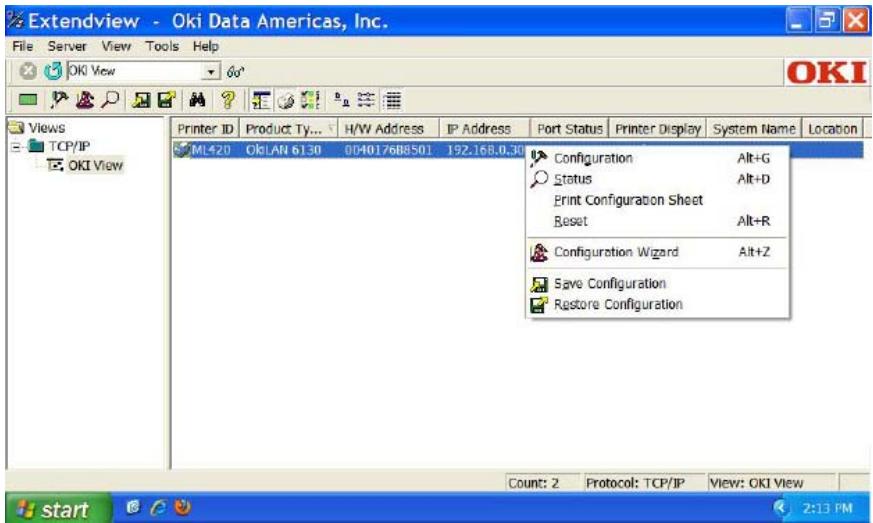

1. Escolha a opção de configuração no menu suspenso.

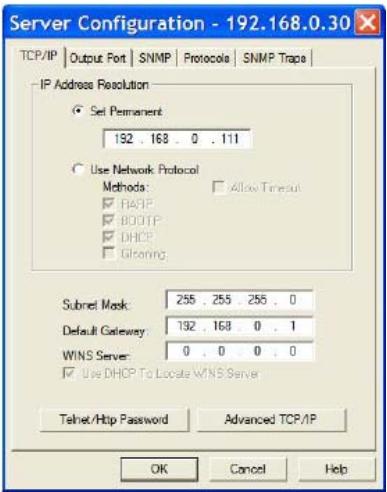

1. Na caixa Server Configuration (Configuração do servidor), clique em Set Permanent (Definir permanente). Depois, se quiser, você pode alterar o endereço IP, a máscara de subrede e o gateway padrão.

Quando as opções desejadas tiverem sido configuradas, clique em OK. O servidor de impressão sera reinicializzato automaticamente;neste punto e as opções selecionadas seront salvas.

(Caso tenha深化改革 sobre a configuração, entre em conta com o administrador da sua rede).)

Prossiga para as instruções "Instalação do driver".

Usando a párgina da web embutida do servidor de impressão para configurar seu endereço IP (método alternativo)

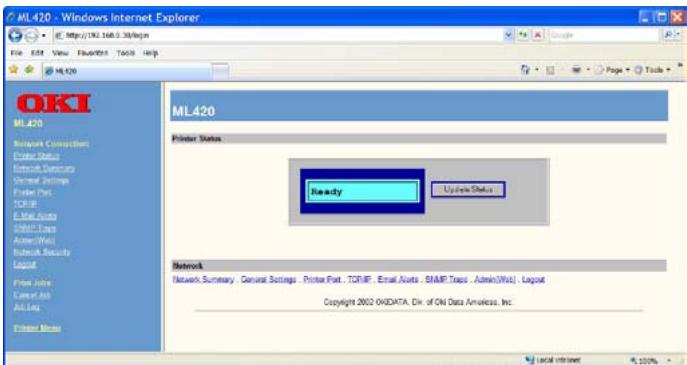

Primeiro, abra o navegador. Em seguida, digite o endereço IP do servidor de impressão na barra de endereço do navegador. (Se não souber o endereço, é possível obtê-lo pressionando e mantendo pressionado por cincosegundos o botão Test na fronte da OkiLAN 6130).

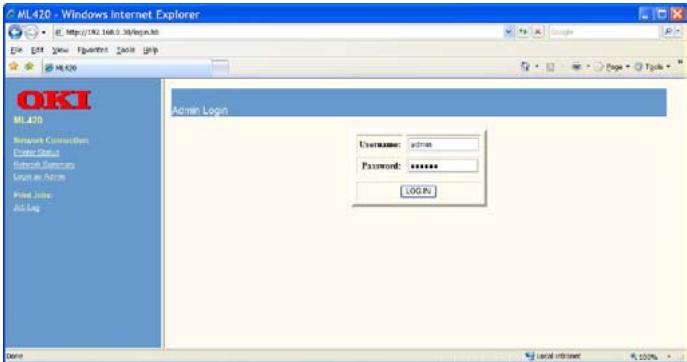

1. Conecte-se ao servidor de impressao como Admin. (Nome de usuario: admin Senha: OkiLAN)

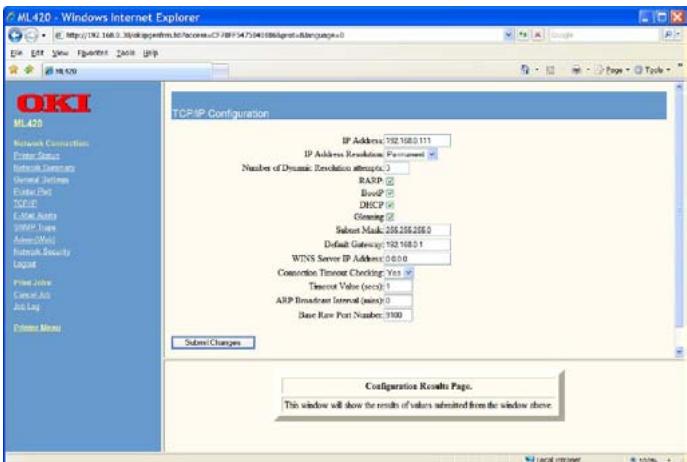

1. Selecione a opção TCP/IP no menu Network Connection (Conexão de rede) para abrir o menu TCP/IP Configuration (Configuração de TCP/IP).

1. No menu TCP/IP Configuration (Configuração de TCP/IP), clique em Set Permanent (Definir permanente) na opção IP Address Resolution (Resolução de endereço IP). Depois, se quiser, você pode alterar o endereço IP, a mascara de subrede e o gateway padrão.

Quando as opções desejadas tiverem sido configuradas, clique em Submit Changes (Enviar alterações). O servidor de impressão está Reinicializzato automaticamente neste punto e as opções selecionadas são salvas.

(Caso tenha深化改革 sobre a configuração, entre em conta com o administrador da sua rede)..)

Prossiga para as instruções "Instalação do driver".

Instalação do driver

Siga as instruções de instalação fornecidas no CD ou no website da OKI Data.

Especificação do endereço IP da impressora

Ao instalar o driver da impressora para TCP/IP uso o CD fornecido com a impressora.

Quando chegar naanela que solicita o endereço IP da impressora, seleciona a opçao "IP Address" (Endereço IP) [em vez da opçao padrão "Search address" (Pesquisar endereço)] e digite o endereço IP da impressora antes de fazer em "Next" (Avançar). Se precisar de ajuda, entre em conta com o administrador da rede para obter o endereço IP.

LPR

Certifique-se de que não Hajao nenhuma condicao de erro na impressora (por example, atolamento do papel) antes de uso outilario LPR para detecta-la. Outilario do driver do produits está disponible no website da OKI Data em http://www.okidata.com

Como restabelecer os parâmetros padrão de fabrica

1. Desligue a impressora.
2. Ligue a impressora e espere o servidor de impressão inicializar (cerca de 30 segundos).

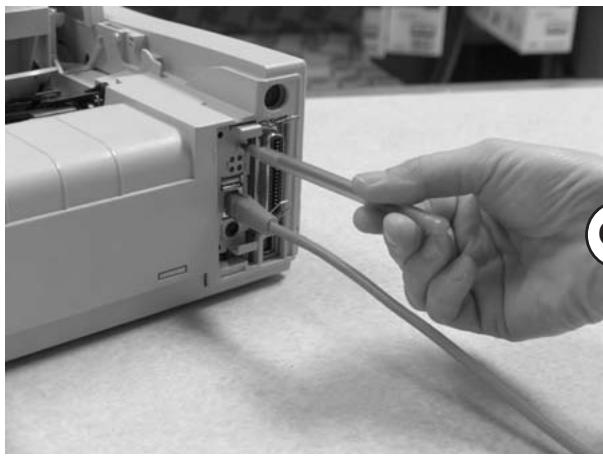

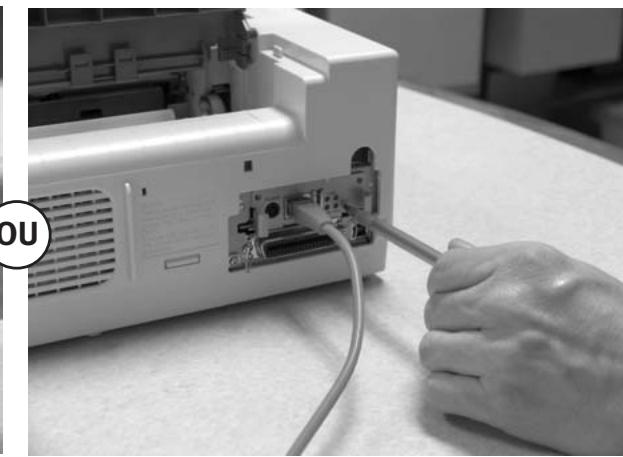

3. Pressione e mantenha pressionado por 20 segundos o botão Test na fronte da OkiLAN 6130. As luzes piscarão brevamente(before que soltar o botão e a placá sera reinicializada.

Nota: A sua impressora pode ter a mesma aparência que um dos exemplos abaixo.

1. Solte o botão TEST.

As configurações e os parâmetros padrão de fabrica serão restuarados no servidor de impressão e eles sera reinicializados.
