Type de produit	Imprimante matricielle
Marque	OKI
Modèle	ML 491
Technologie d'impression	Matricielle à aiguilles
Vitesse d'impression	Jusqu'à 300 cps (caractères par seconde) en mode brouillon
Résolution d'impression	Jusqu'à 360 x 360 dpi
Format de papier maximal	Largeur 420 mm (format A3 paysage)
Types de support	Papier continu, feuilles à feuilles, étiquettes, enveloppes
Interfaces	Parallèle (Centronics) et série (RS-232C)
Option réseau	Carte OkiLAN 6130 pour Ethernet 10/100 Mbps
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	Environ 150 W en fonctionnement, 10 W en veille
Dimensions (L x P x H)	Environ 589 x 544 x 218 mm
Poids	Environ 18,5 kg
Cycle d'utilisation mensuel	Jusqu'à 20 000 pages par mois
Niveau sonore	Environ 55 dB(A) en fonctionnement
Fonctions principales	Impression recto, impression multipartite (carbonée), gestion du papier continu
Entretien et nettoyage	Nettoyage régulier de la tête d'impression et du chemin papier avec un chiffon non pelucheux
Sécurité	Mise à la terre obligatoire, ne pas utiliser de rallonge non protégée
Pièces détachées et réparabilité	Ruban encreur interchangeable, tête d'impression remplaçable, pièces disponibles auprès du fabricant
Informations générales	Notice d'utilisation disponible en français, anglais, espagnol et portugais

FOIRE AUX QUESTIONS - ML 491 OKI

Comment installer la carte réseau OkiLAN 6130 sur l'imprimante ML 491 ?

Éteignez l'imprimante, débranchez le cordon d'alimentation et le câble d'interface. Retirez le panneau démontable près du connecteur d'interface. Insérez la carte OkiLAN 6130 sur les rails jusqu'à ce qu'elle soit branchée. Branchez le câble UTP 10/100Base-T puis rebranchez l'alimentation. Allumez l'imprimante.

Comment imprimer une feuille de configuration réseau ?

Appuyez sur le bouton Test situé sur la face de la carte OkiLAN 6130. La feuille de configuration s'imprimera en texte ASCII par défaut.

Comment configurer l'adresse IP de l'imprimante avec l'utilitaire ExtendView ?

Téléchargez et installez ExtendView depuis le site OKI. Lancez le module, mettez en surbrillance l'appareil, sélectionnez Configuration dans le menu. Sous Configuration du serveur, cliquez sur Régler permanent, modifiez l'IP, le masque ou la passerelle, puis cliquez sur OK.

Comment configurer l'adresse IP via la page Web intégrée ?

Ouvrez un navigateur et tapez l'adresse IP du serveur d'impression (obtenue en maintenant le bouton Test enfoncé 5 secondes). Connectez-vous en tant qu'admin (mot de passe : OkiLAN). Sélectionnez TCP/IP, cliquez sur Régler permanent, modifiez les paramètres, puis cliquez sur Soumettre les modifications.

Quel est le mot de passe par défaut pour accéder à la page Web du serveur d'impression ?

Le mot de passe par défaut est OkiLAN et le nom d'utilisateur est admin.

Comment réinitialiser la carte réseau OkiLAN 6130 aux paramètres d'usine ?

Éteignez l'imprimante. Allumez-la et attendez 30 secondes. Enfoncez le bouton Test sur la carte pendant 20 secondes jusqu'à ce que les voyants clignotent, puis relâchez. La carte redémarrera avec les paramètres par défaut.

Que faire si l'imprimante n'imprime pas après l'installation réseau ?

Vérifiez que l'imprimante n'affiche pas d'erreur (bourrage papier, etc.). Assurez-vous que l'adresse IP est correcte et que le câble réseau est connecté. Redémarrez l'imprimante et le serveur d'impression.

Comment remplacer le ruban encreur de l'OKI ML 491 ?

Éteignez l'imprimante. Ouvrez le capot avant. Retirez l'ancien ruban en le dégageant des guides. Insérez le nouveau ruban en suivant les flèches, puis refermez le capot. Vérifiez qu'il est tendu.

Quels types de papier sont compatibles avec l'OKI ML 491 ?

L'imprimante accepte le papier continu (plié en accordéon), les feuilles à feuilles, les étiquettes et les enveloppes. Le format maximum est le A3 paysage (largeur 420 mm).

Comment nettoyer la tête d'impression de l'OKI ML 491 ?

Éteignez l'imprimante. Ouvrez le capot. Utilisez un chiffon non pelucheux légèrement imbibé d'alcool isopropylique pour nettoyer délicatement les aiguilles de la tête. Laissez sécher avant de refermer.

MODE D'EMPLOI ML 491 OKI

0kiLAN 6130 Network Card Installation 3 Installation de la carte réseau OkiLAN 6130. 9 Instalacion de la Tarjeta de Red OkiLAN 6130..................................................... Instalacao da placar de rede OkiLAN 6130 21

Installation de la carte réseau okilane 6130

Le serveur d'impression OkiLAN 6130 permet aux utilisateurs de réseau Ethernet de se brancher à une imprimante configurée réseau. Il prend en charge les réseaux 10/100 megabit, l'impression directe TCP/IP et l'impression basée serveur.

Remarque : On ne peut utiliser l'OkiLAN 6130 que s'il n'y a pas de câble parallèle connecté.

Installation de la carte réseau okilane 6130

1. Éteignez l'imprimante.
2. Débranche le cordon d'alimentation.

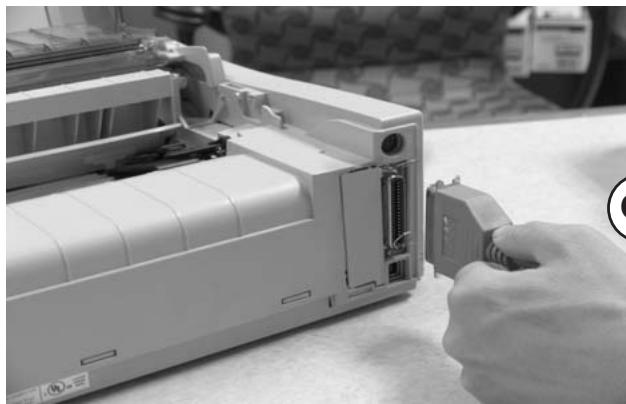

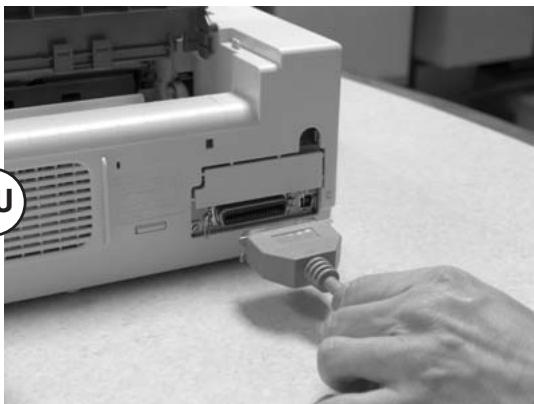

3. Débranchez le câble d'interface de l'arrière de l'imprimante.

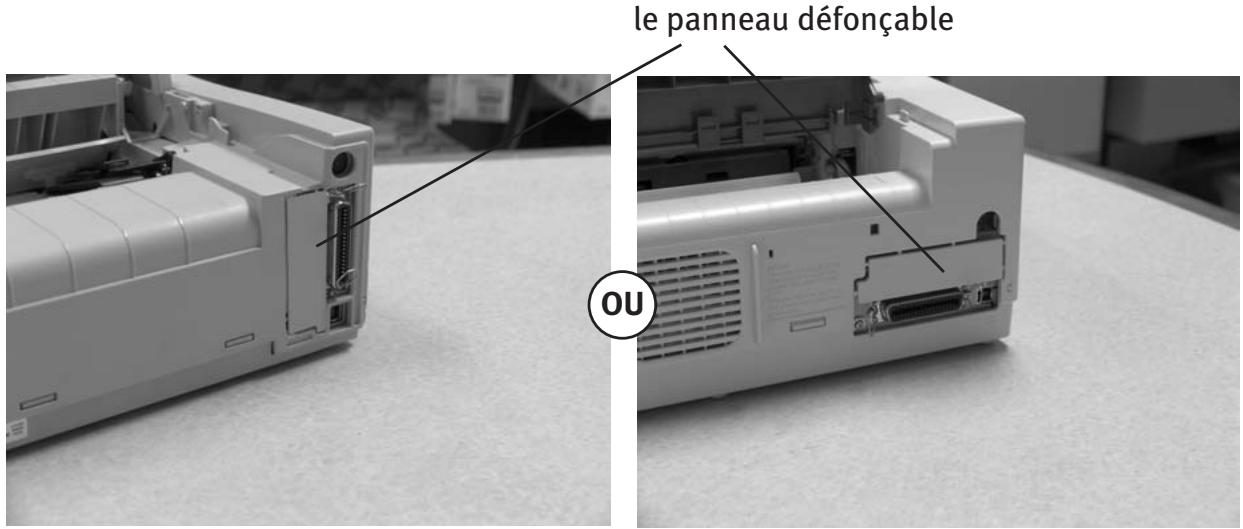

Remarque : Notre imprimante peut ressembler à l'une ou l'autre des illustrations ci-dessous.

4. À l'aide d'un tournevis, dégagez par effet de levier le panneau démontable près du connecteur d'interface.

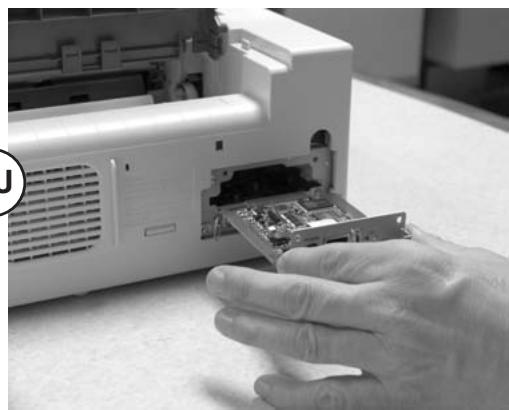

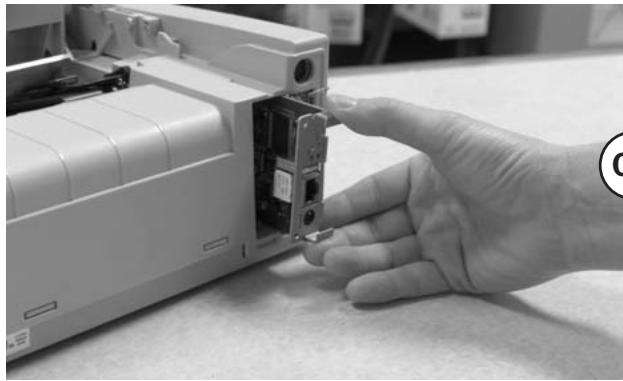

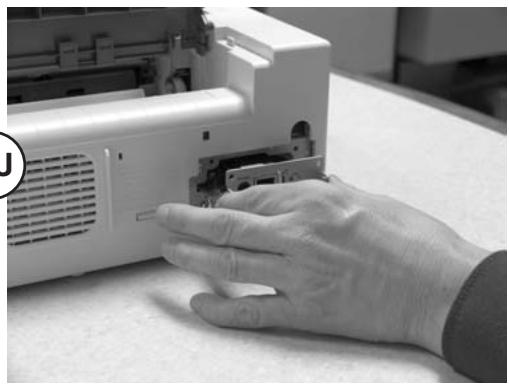

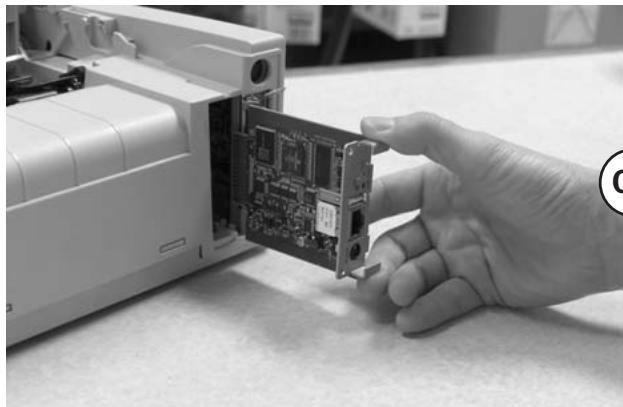

1. Insérez la carte OkiLAN 6130 en la glissant sur les rails dans la partie en retrait de l'imprimante jusqu'à ce qu'elle soit branchée dans la prise à l'arrête de la partie en retrait.

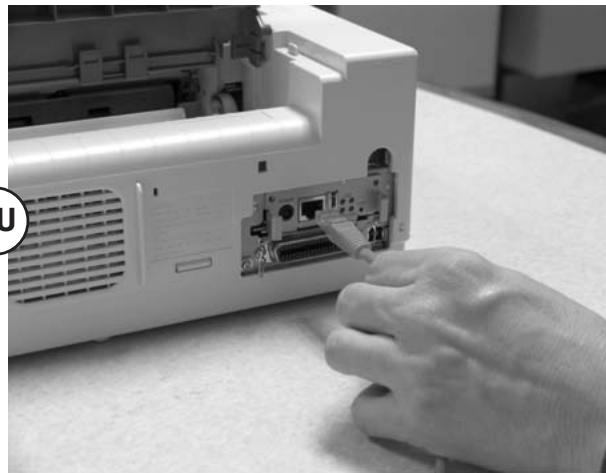

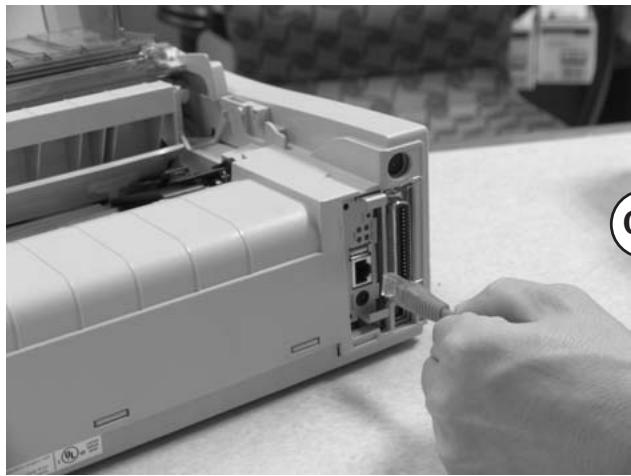

1. Branchez le câble UTP 10/100Base-T dans la prise au dos de l'OkiLAN 6130. Branchez l'autre extrémité du câble dans le réseau.

1. Branchez le cordon d'alimentation dans la prise d'alimentation (le cas échéant).

Mise sous tension de l'okilAN 6130

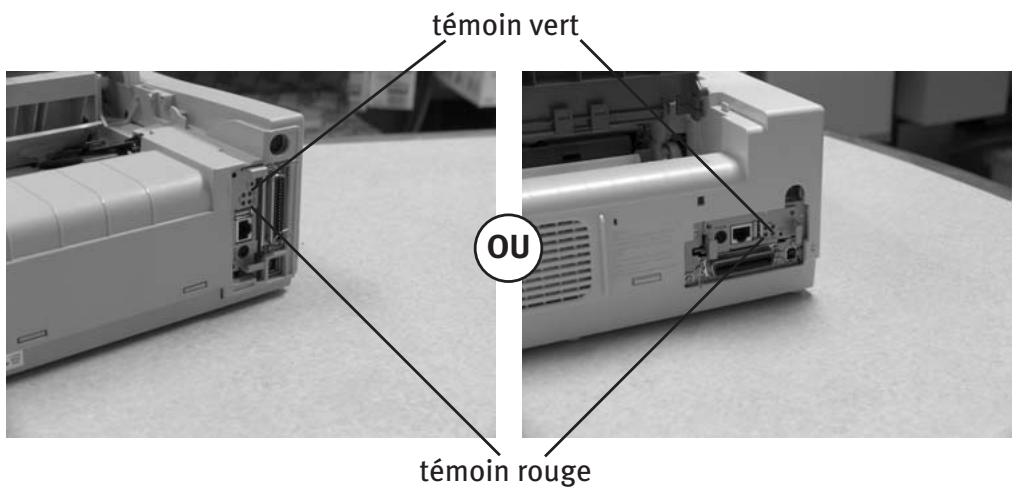

Allumez l'imprimante. Pendant l'autotest, les témoins rouge et vert de l'OkiLAN 6130 clignotent. Quand l'autotest se termine avec succès, le témoin rouge s'éteint, le témoin vert reste allumé.

Impression d'une feuille de configuration

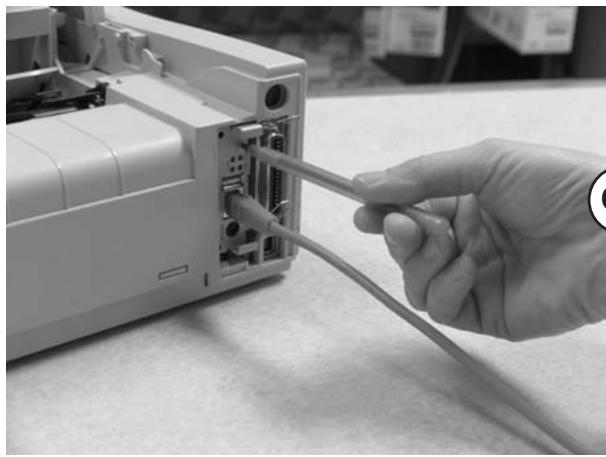

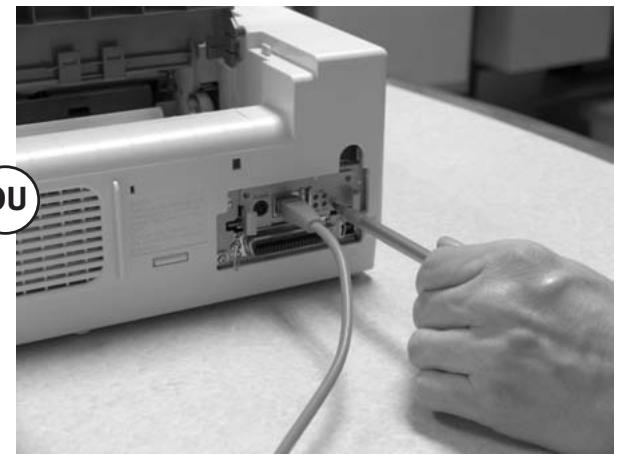

Pour imprimer l'information de configuration, appuyez sur le bouton Test sur la face de l'OkiLAN 6130.

Remarque: Par défaut, la feuille de configuration imprime en texte ASCII. Le contenu de la feuille de configuration dépend de votre imprimante et de la configuration système.

Utilisation de l'utilitaire extendview d'oki pour configurer votre adresse IP

Commencez par télécharger l'utilitaire ExtendView du site Web d'OKI Data à http://www.okidata.com – naviguez jusqu'à la page correspondant à votre produit, puis cliquez sur Pilotes (Drivers) et ensuite sur Utilitaires (Utilities) afin de trouver le logiciel.

Installez ensuite l'utilitaire ExtendView et lancez le Module.

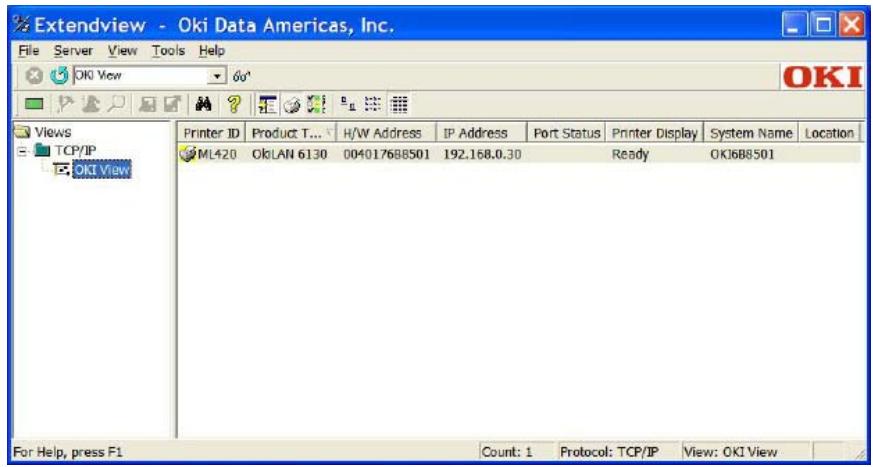

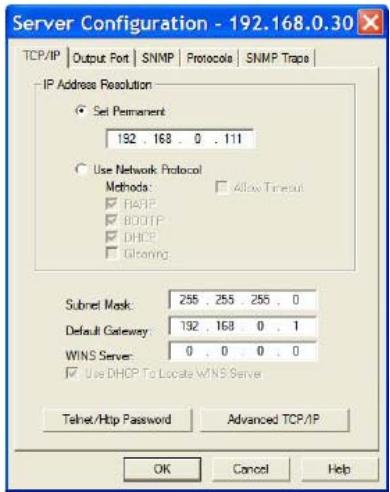

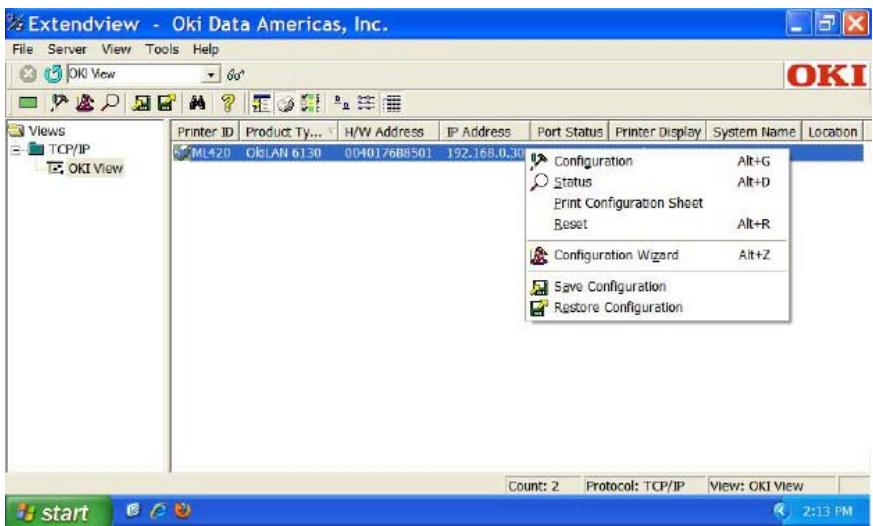

1. Dans l'utilitaire ExtendView, mettez en surbrillance l'appareil à configurer.

1. Sélectionnez l'option de configuration dans le menu déroulant.

1. Dans la case Configuration du serveur (Server Configuration), cliquez sur Régler permanent (Set Permanent). Ensuite, si vous pouvez modifier l'adresse IP, le masque de sous-réseau ou la passerelle par défaut, il est possible de le faire.

Lorsque les options désirées ont été réglées, cliquez sur OK. Le serveur d'imprimante sera automatiquement réinitialisé et vos options seront enregistrées.

(Si vous avez des questions au sujet de la configuration réseau, veuillez contacter votre administrateur de réseau.)

Passez ensuite aux instructions sur l'installation du logiciel pilote.

Utilisation de la page web intégrée au serveur d'imprimante pour configurer votre adresse IP (autre méthode)

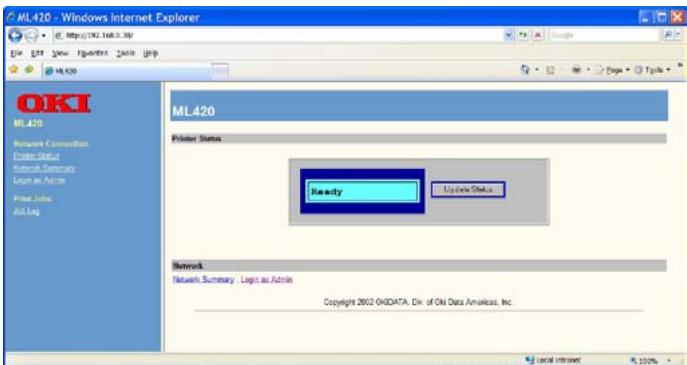

Commencez par ouvrir votre navigateur. Ensuite, tapez l'adresse IP de votre serveur d'imprimante dans la barre d'adresse du navigateur. (Si vous ne connaissiez pas l'adresse, vous pouvez l'obtenir en tenant enfoncé le bouton TEST sur le devant de l'OkiLAN 6130 pendant 5 secondes.)

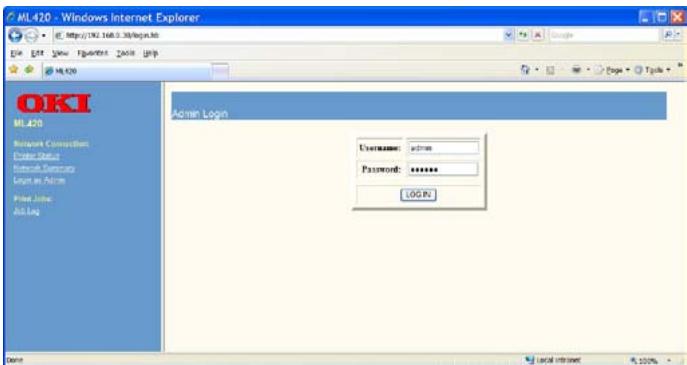

1. Ouvrez une session dans le serveur d'imprimante comme administrateur. (Nom d'utilisateur : admin Mot de passe : OkiLAN)

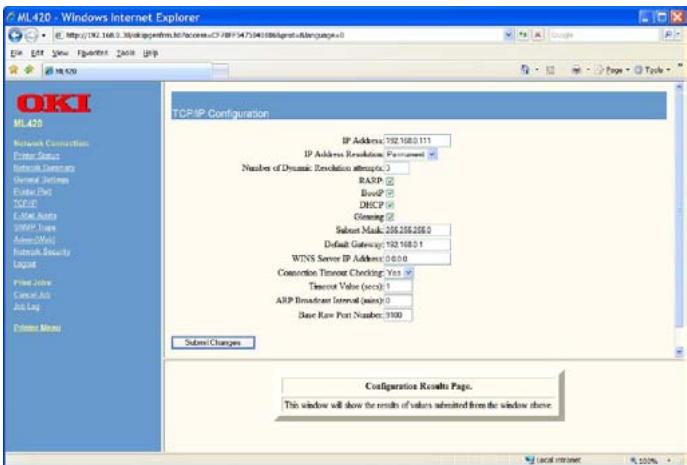

1. Sélectionnez l'option TCP/IP dans le menu de connexion réseau afin de lancer le menu de configuration TCP/IP.

1. Dans le menu de configuration TCP/IP, cliquez sur Régler permanent (Set Permanent) sous l'option Résolution d'adresse IP (IP Address Resolution). Ensuite, si vous pouze modifier l'adresse IP, le masque de sous-réseau ou la passerelle par défaut, il est possible de le faire.

Lorsque les options désirées ont été régées, cliquez sur Soumettre les modifications (Submit Changes). Le serveur d'imprimante sera automatiquement réinitialisé et vos options seront enregistrées.

(Si vous avez des questions au sujet de la configuration réseau, veuillez contacter votre administrateur de réseau.)

Passez ensuite aux instructions sur l'installation du logiciel pilote.

Entrée de l'adresse IP de l'imprimante

Lors de l'installation du pilote pour TCP/IP depuis le CD fourni avec votre imprimante.

Lorsque vous arriverez à l'écran demandant l'adresse IP de l'imprimante, vous devez désigner Adresse IP (IP Address) (plutôt que le défaut Adresse recherche (Search Address)) et taper l'adresse IP de l'imprimante avant de cliquer sur Next [Suivant]. Si vous avez besoin d'aide, veuillez communiquer avec votre administrateur réseau pour savoir quelle adresse utiliser.

Vérifiez que l'imprimante n'affiche aucun état d'erreur (p. ex., bourrage de papier) avant d'utiliser LPR pour redémarrer l'imprimante. L'utilitaire de pilote de produit est disponible sur le site Web d'OKI Data à http://www.okidata.com.

Rétablissement des valeurs par défaut

1. Éteignez l'imprimante.
2. Allumez l'imprimante et attendez que le serveur d'imprimante démarre (environ 30 secondes).

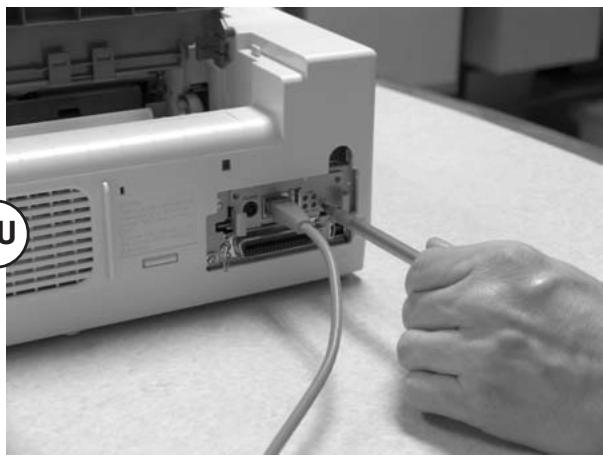

3. Tenez enfoncé le bouton TEST à l'avant de l'imprimante OkiLAN 6130 pendant 20 secondes. Les voyants clignoteront brièvement lorsque vous relâcherez le bouton et la carte sera réinitialisée.

Remarque : Notre imprimante peut ressembler à l'une ou l'autre des illustrations ci-dessous.

1. Relâchez le bouton TEST.

Le serveur d'imprimante est réinitialisé aux paramètres par défaut en usine et redémarre.
