ML 420 - Impresora matricial OKI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Impresora matricial
Marca	OKI
Modelo	ML 420
Tecnología de impresión	Matricial de impacto (agujas)
Resolución de impresión	Hasta 360 x 360 ppp
Velocidad de impresión	Aprox. 600 cps (caracteres por segundo) en modo borrador
Formato de papel	Papel continuo (tractor) y hojas sueltas
Interfaz	Paralelo (Centronics), serie (RS-232C), opción de red OkiLAN 6130
Dimensiones (An x Pr x Al)	Aprox. 480 x 370 x 250 mm
Peso	Aprox. 11 kg
Alimentación eléctrica	220-240 V, 50/60 Hz
Consumo eléctrico	Aprox. 80 W en impresión, 15 W en espera
Funciones principales	Impresión de formularios, etiquetas, albaranes, informes
Mantenimiento y limpieza	Limpiar el cabezal de impresión regularmente, reemplazar la cinta entintada
Seguridad	Desconectar antes de cualquier intervención, evitar la humedad
Piezas de repuesto y reparabilidad	Cabezal de impresión, cinta entintada, cartucho de cinta, piezas mecánicas disponibles
Informaciones generales	Manual de usuario disponible en varios idiomas, asistencia en línea

Preguntas frecuentes - ML 420 OKI

¿Cómo instalar la tarjeta de red OkiLAN 6130 en mi impresora OKI ML 420?

Apague la impresora, desconecte el cable de alimentación y el cable de interfaz. Retire el panel desmontable cerca del conector de interfaz. Inserte la tarjeta OkiLAN 6130 en las guías hasta que esté bien conectada. Conecte el cable UTP, luego vuelva a conectar la alimentación y encienda la impresora.

¿Cómo configurar la dirección IP de la impresora OKI ML 420 mediante la utilidad ExtendView?

Descargue e instale la utilidad ExtendView desde el sitio web de OKI. Inicie la aplicación, seleccione el dispositivo en la lista, luego elija 'Configuración'. En la pestaña TCP/IP, seleccione 'Set Permanent' e introduzca la dirección IP, la máscara de subred y la puerta de enlace. Haga clic en OK para guardar.

¿Cómo imprimir una hoja de configuración de la impresora?

Presione el botón 'Test' ubicado en la parte frontal del servidor de impresión OkiLAN 6130. Se imprimirá automáticamente una hoja de configuración con los parámetros de red y la información del sistema.

¿Cómo restablecer la impresora OKI ML 420 a los valores de fábrica?

Apague la impresora, luego enciéndala de nuevo. Espere aproximadamente 30 segundos a que el servidor se inicie. Mantenga presionado el botón 'Test' durante 20 segundos hasta que los indicadores parpadeen, luego suéltelo. La tarjeta de red se reiniciará con los valores predeterminados.

¿Qué tipo de cinta entintada es compatible con la OKI ML 420?

Utilice una cinta entintada de tipo OKI 43000022 o equivalente. Se presenta en forma de cartucho fácil de reemplazar.

¿Cómo limpiar el cabezal de impresión de la OKI ML 420?

Apague la impresora y desconéctela. Espere a que se enfríe. Limpie suavemente el cabezal de impresión con un paño que no suelte pelusa ligeramente humedecido con alcohol isopropílico. Evite tocar las agujas directamente.

La impresora no imprime: ¿qué verificar?

Verifique que la impresora esté encendida, que el cable de interfaz esté bien conectado y que el papel esté correctamente cargado. Asegúrese también de que no haya atascos de papel y que la cinta entintada no esté gastada.

¿Cómo instalar el controlador de impresión para la OKI ML 420?

Descargue el controlador desde el sitio web de OKI Data (www.okidata.com) o use el CD proporcionado. Inicie la instalación. Cuando la pantalla solicite la dirección IP de la impresora, seleccione 'Dirección IP' e introduzca la dirección configurada, luego siga las instrucciones.

La impresora imprime caracteres extraños o ilegibles, ¿qué hacer?

Verifique que el controlador de impresión corresponda al modelo y a la conexión (paralelo, serie o red). Asegúrese de que los parámetros de emulación sean correctos (p. ej.: Epson FX, IBM Proprinter). Reinicie la impresora y el PC.

¿Cómo configurar la dirección IP a través de la página web integrada del servidor?

Abra un navegador web e introduzca la dirección IP actual del servidor de impresión (obtenida manteniendo presionado el botón Test durante 5 segundos). Inicie sesión con el nombre de usuario 'admin' y la contraseña 'OkiLAN'. Vaya a TCP/IP, seleccione 'Set Permanent', modifique las direcciones si es necesario, luego haga clic en 'Submit Changes'.

MANUAL DE USUARIO ML 420 OKI

Instalación de la Tarjeta de Red OkiLAN 6130 ..... 15

Instalación de la Tarjeta de Red OkiLAN 6130

El Servidor de Impresión OkiLAN 6130 les permite a los usuarios de la red Ethernet a conectarse a una impresora configurada para la red. Soporta las redes de 10/000 megabytes, Impresión Directa TCP/IP e impresión con base servidor.

Nota: La OkiLAN 6130 sólo se puede utilizar si no se conecta el cable paralelo.

Cómo instalar la Tarjeta de Red OkiLAN 6130

1. Apague la impresora.
2. Desconecte el cable de alimentación de energía.

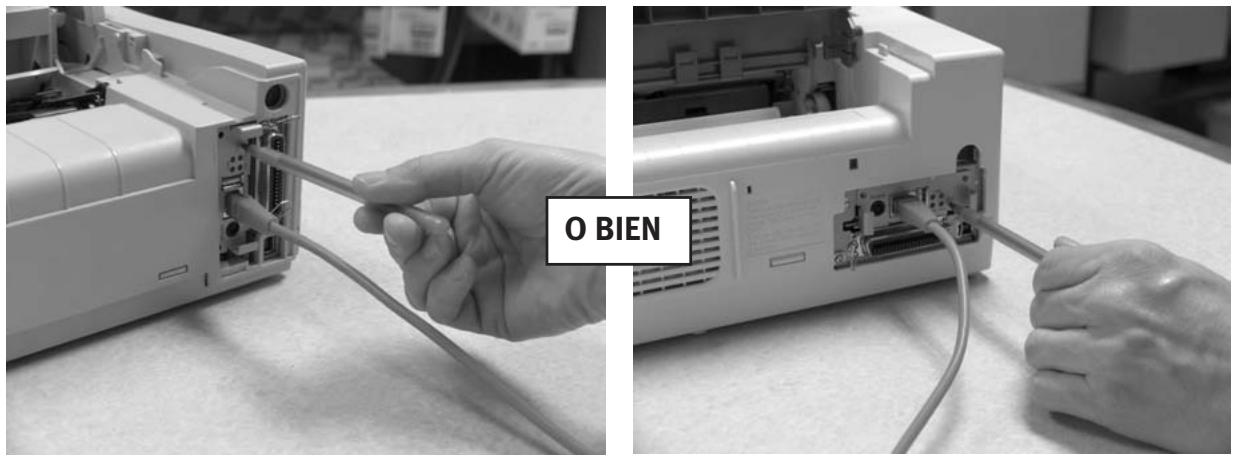

3. Desconecte el cable de interfaz de la parte posterior de la impresora

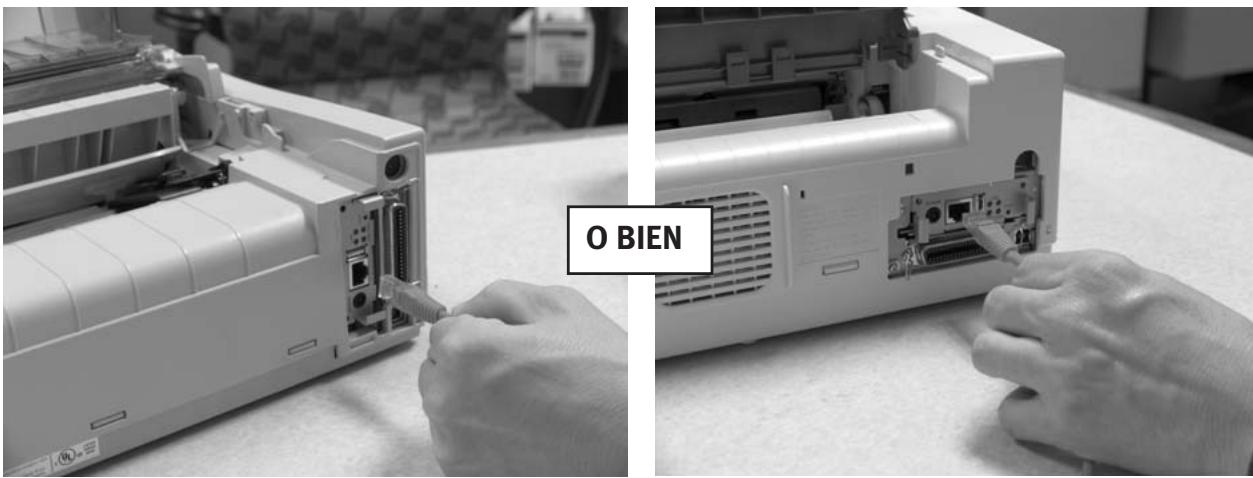

Nota: La impresora debe parecerse a uno de los ejemplos mostrados abajo.

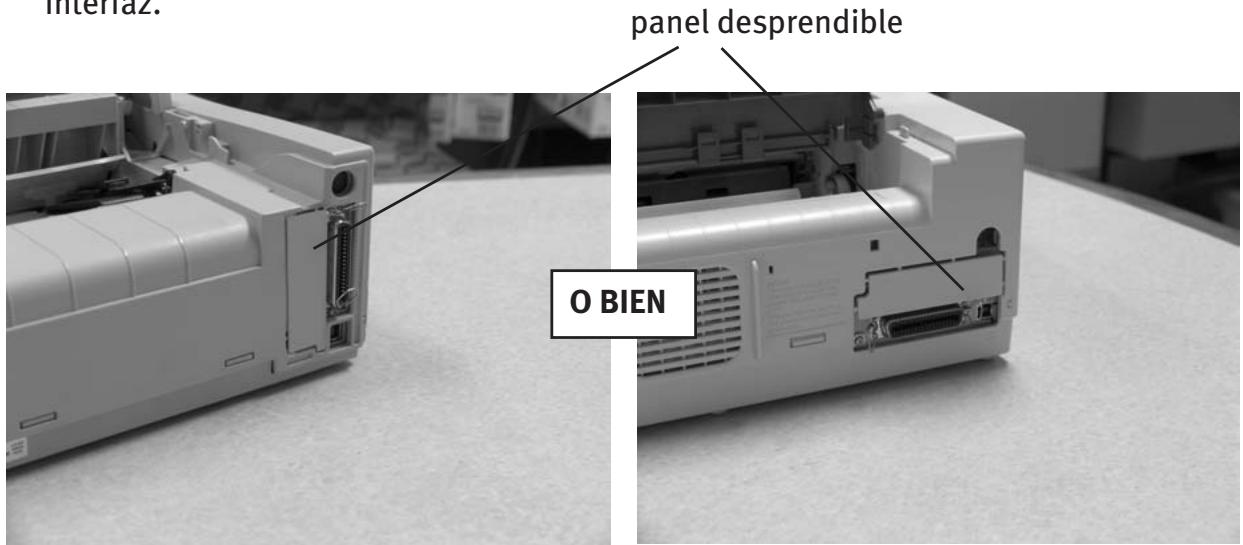

1. Con un destornillador parta el panel desprendible que se encuentra al lado del conector de interfaz. panel desprendible

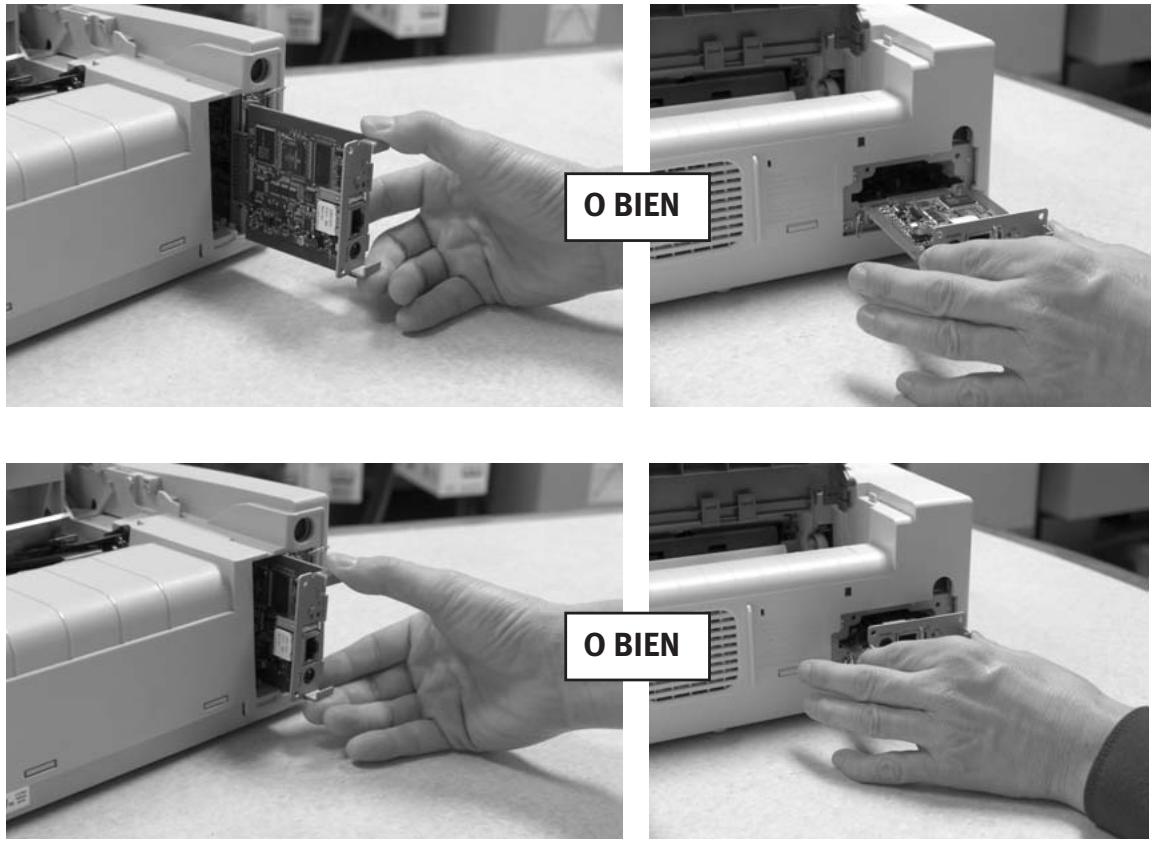

1. Introduzca la tarjeta OkiLAN 6130 deslizándola hacia adentro por los rieles hasta que calce en el receptáculo firmemente.

1. Conecte el cable 10/100 Base-T UTP en el receptáculo en parte trasera de la OkiLAN 6130. Conecte el otro extremo del cable a la red.

1. Enchufe el cable de alimentación de energía en el tomacorriente (si fue suministrado).

Encendido de la OkiLAN 6130

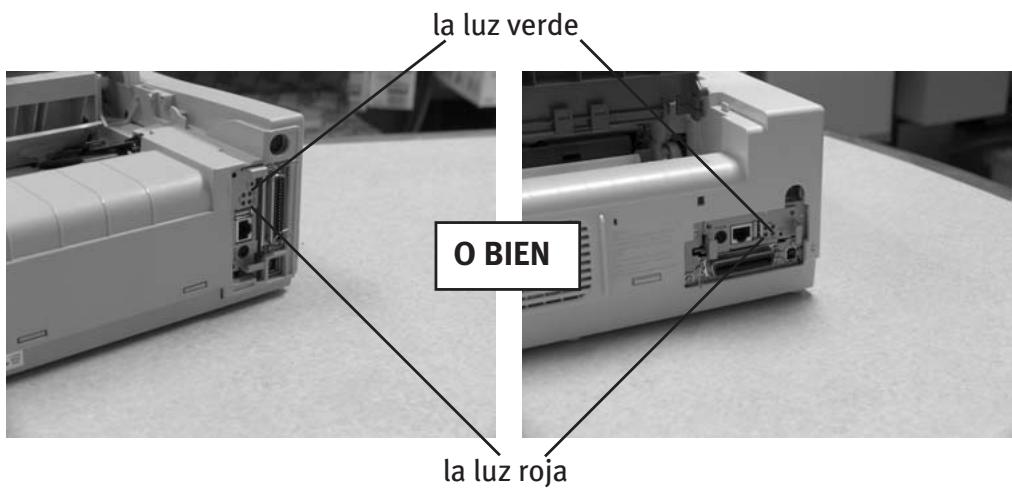

Encienda la impresora. Los indicadores rojo y verde de la OkiLAN 6130 centellean mientras realiza una prueba. Cuando la prueba tiene éxito y finaliza, la luz roja se apaga y la verde permanece encendida.

Impresión de la hoja de configuraciones

Para imprimir la información de configuraciones, pulse el botón Test en la parte delantera de la OkiLAN 6130.

Nota: Por defecto, la hoja de configuraciones se imprime en texto ASCII.
El contenido de la hoja de configuraciones depende de los parámetros de su impresora y sistema.

Configuración del Servidor de Impresión

Utilización de la utilidad Oki ExtendView para configurar su dirección IP

Primero, baje la utilidad ExtendView del sitio Web de OKI Data en http://www.okidata.com. Busque la página que tiene el modelo exacto de su producto y haga clic en Drivers (Controladores) y luego Utilities (Utilidades) para encontrar el software.

Luego instale y abra la utilidad ExtendView.

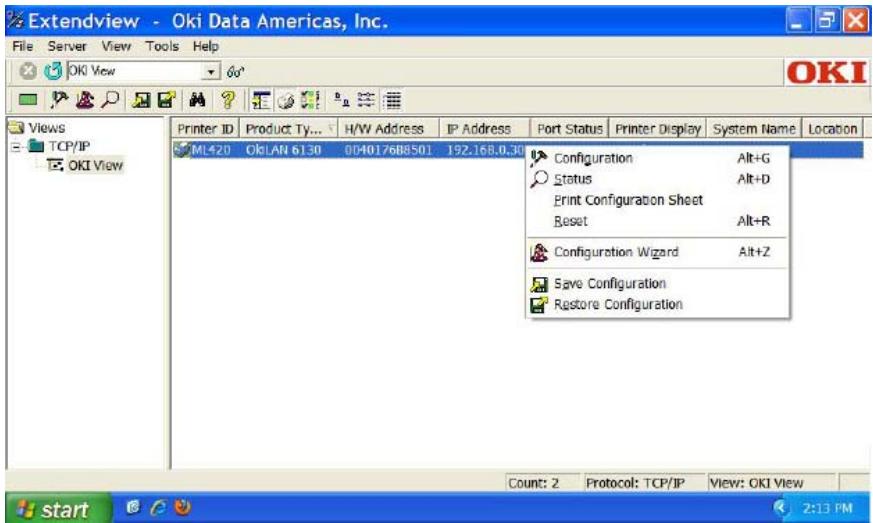

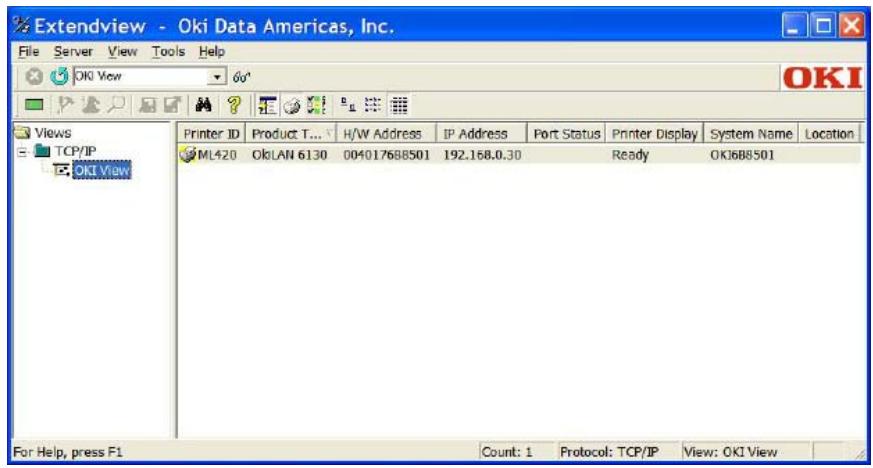

1. En la utilidad ExtendView, realce con el ratón el dispositivo que va a configurar.

1. Seleccione la opción de configuración del menú desplegable.

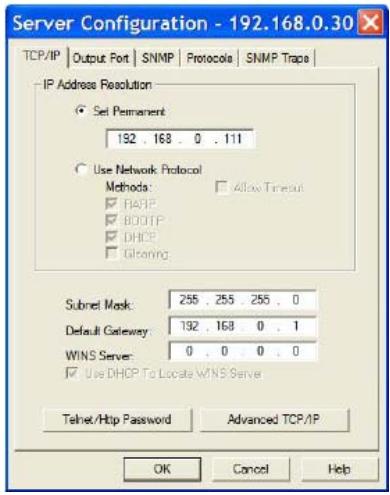

1. De la casilla Server Configuration (Configuración del servidor) haga clic en Set Permanent (Fijar permanentemente). En el futuro siempre podrá cambiar su dirección IP, la Máscara de Subset y el Gateway por defecto si lo desea.

Cuando haya configurado las opciones deseadas, haga clic en OK. El Servidor de Impresión se reiniciará automáticamente en este punto y la configuración es guardada.

(Si tiene preguntas sobre como configurar la red, favor comuníquese con el Administrador de red.

Siga con las instrucciones para instalar Your Driver (Su controlador).

Utilización de la página Web incorporada del Servidor de Impresión para configurar su dirección IP (Método alterno).

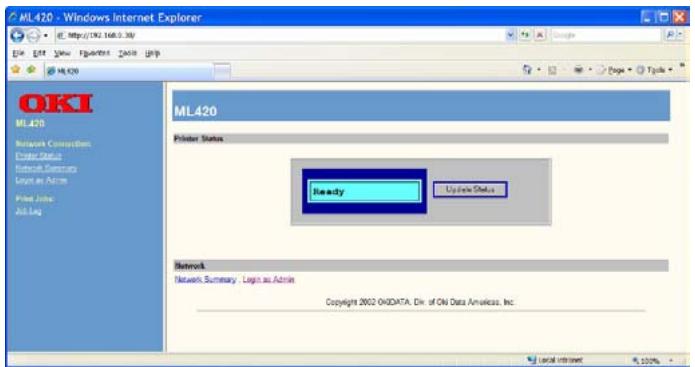

Primero, abra su navegador. Luego entre la dirección IP de su Servidor de Impresión en la barra de direcciones del navegador. (Si desconoce la dirección IP, puede obtenerla manteniendo presionado por unos segundos el botón Test en la parte delantera de la OkiLAN 6130).

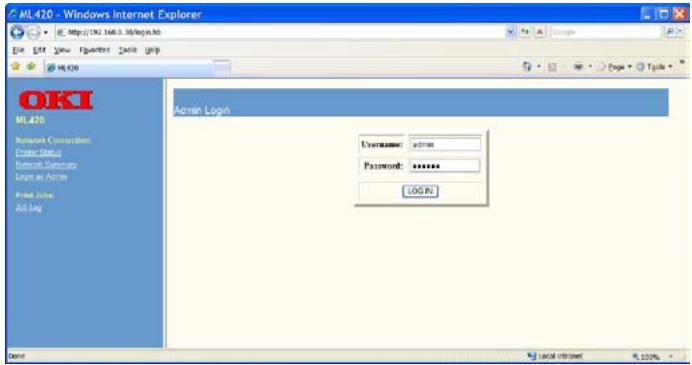

1. Inicie la sesión en el Servidor de Impresión como Administrador (Nombre de usuario, admin.; contraseña, OkiLAN).

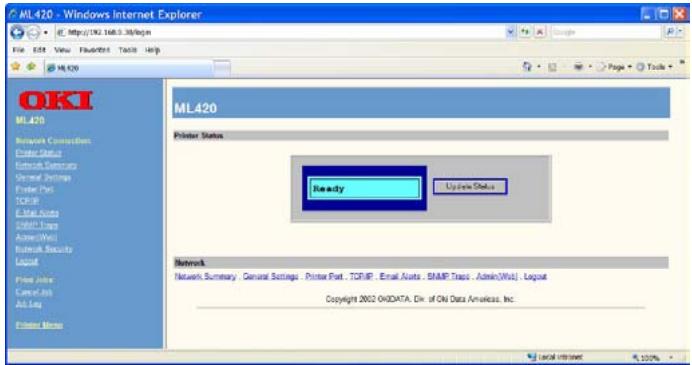

1. Seleccione la opción TCP/IP del menú Network Connection (Conexión de red) para lanzar el menú de configuración TCP/IP.

1. Del menú de configuración TCP/IP haga clic en Set Permanent (Fijar permanentemente) bajo la opción IP Address Resolution (Resolución de dirección IP). Luego, si lo desea, podrá cambiar la dirección IP, la Máscara de Subred y el Gateway por defecto).

Cuando haya hecho las configuraciones, haga clic en Submit Changes (Confirmar cambios). El Servidor de Impresión se reinicia automáticamente y las configuraciones son guardadas.

(Si tiene preguntas sobre como configurar la red, favor comuníquese con el Administrador de red.

Siga con las instrucciones para instalar Your Driver (Su controlador).

Instalación de Your Driver (Su controlador)

Siga las instrucciones de instalación de su CD o del sitio Web de OKI Data.

Entre la dirección IP de la impresora.

Mientras instala el controlador de la impresora para configurar el protocolo TCP/IP siguiendo las instrucciones del CD que vino con la impresora.

Cuando vea el dialogo en donde se le pide que entre la dirección IP de la impresora, seleccione “IP Address” (en vez del valor por defecto, “Search Address”) y entre el número de la dirección IP antes de hacer clic en Next (Siguiente). Si necesita ayuda, comuníquese con su Administrador de red para información sobre la dirección IP.

Asegúrese de que no existe ninguna condición de error (esto es, un atasco de papel, etc.) antes de usar LPR que sirve para detectar la presencia de su impresora. La utilidad de controladores de su producto está disponible en el sitio Web de OKI Data en http://www.okidata.com.

Reiniciación con los valores de fábrica

1. Apague la impresora.
2. Encienda la impresora y espere que se inicie el Servidor de Impresión (unos 30 segundos).
3. Pulse y mantenga presionado el botón Test en la parte delantera de la OkiLAN 6130 durante unos 20 segundos. Las luces centellean brevemente al soltar el botón y de esta manera la tarjeta se reinicia.

Nota: La impresora debe parecerse a uno de los ejemplos mostrados abajo.

1. Suelte el botón Test.

El Servidor de Impresión se reinicia con los valores de fábrica.
