ML 420 - Impressora matricial OKI - Manual de utilização gratuito

Tipo de produto	Impressora matricial
Marca	OKI
Modelo	ML 420
Tecnologia de impressão	Matricial de impacto (agulhas)
Resolução de impressão	Até 360 x 360 dpi
Velocidade de impressão	Aproximadamente 600 cps (caracteres por segundo) em modo rascunho
Formato de papel	Papel contínuo (trator) e folhas avulsas
Interface	Paralela (Centronics), serial (RS-232C), opção de rede OkiLAN 6130
Dimensões (L x P x A)	Aproximadamente 480 x 370 x 250 mm
Peso	Aproximadamente 11 kg
Alimentação elétrica	220-240 V, 50/60 Hz
Consumo elétrico	Aproximadamente 80 W em impressão, 15 W em espera
Funções principais	Impressão de formulários, etiquetas, borderôs, relatórios
Manutenção e limpeza	Limpar o cabeçote de impressão regularmente, substituir a fita de tinta
Segurança	Desconectar antes de qualquer intervenção, evitar umidade
Peças de reposição e reparabilidade	Cabeçote de impressão, fita de tinta, cartucho de fita, peças mecânicas disponíveis
Informações gerais	Manual de instruções disponível em vários idiomas, assistência online

Perguntas frequentes - ML 420 OKI

Como instalar a placa de rede OkiLAN 6130 na minha impressora OKI ML 420?

Desligue a impressora, desconecte o cabo de alimentação e o cabo de interface. Remova o painel removível perto do conector de interface. Insira a placa OkiLAN 6130 nos trilhos até que esteja bem conectada. Conecte o cabo UTP, depois reconecte a alimentação e ligue a impressora.

Como configurar o endereço IP da impressora OKI ML 420 através do utilitário ExtendView?

Baixe e instale o utilitário ExtendView do site da OKI. Inicie o aplicativo, selecione o dispositivo na lista e escolha 'Configuração'. Na guia TCP/IP, escolha 'Set Permanent' e insira o endereço IP, a máscara de sub-rede e o gateway. Clique em OK para salvar.

Como imprimir uma folha de configuração da impressora?

Pressione o botão 'Test' localizado na parte frontal do servidor de impressão OkiLAN 6130. Uma folha de configuração é impressa automaticamente com as configurações de rede e informações do sistema.

Como redefinir a impressora OKI ML 420 para as configurações de fábrica?

Desligue a impressora e ligue-a novamente. Aguarde cerca de 30 segundos para o servidor iniciar. Mantenha pressionado o botão 'Test' por 20 segundos até que os LEDs pisquem, depois solte. A placa de rede reinicia com as configurações padrão.

Qual tipo de fita de tinta é compatível com a OKI ML 420?

Use uma fita de tinta do tipo OKI 43000022 ou equivalente. Ela vem em forma de cartucho para substituição fácil.

Como limpar o cabeçote de impressão da OKI ML 420?

Desligue a impressora e desconecte-a. Aguarde esfriar. Limpe suavemente o cabeçote de impressão com um pano que não solte fiapos levemente umedecido em álcool isopropílico. Evite tocar diretamente nas agulhas.

A impressora não imprime: o que verificar?

Verifique se a impressora está ligada, se o cabo de interface está bem conectado e se o papel está carregado corretamente. Certifique-se também de que não há atolamento de papel e que a fita de tinta não está gasta.

Como instalar o driver de impressão para a OKI ML 420?

Baixe o driver do site OKI Data (www.okidata.com) ou use o CD fornecido. Inicie a instalação. Quando a tela solicitar o endereço IP da impressora, selecione 'Endereço IP' e insira o endereço configurado, depois siga as instruções.

A impressora imprime caracteres estranhos ou ilegíveis, o que fazer?

Verifique se o driver de impressão corresponde ao modelo e à conexão (paralela, serial ou rede). Certifique-se de que as configurações de emulação estão corretas (ex: Epson FX, IBM Proprinter). Reinicie a impressora e o PC.

Como configurar o endereço IP através da página Web integrada do servidor?

Abra um navegador Web e digite o endereço IP atual do servidor de impressão (obtido mantendo pressionado o botão Test por 5 segundos). Faça login com o nome de usuário 'admin' e a senha 'OkiLAN'. Vá em TCP/IP, escolha 'Set Permanent', altere os endereços se necessário e clique em 'Submit Changes'.

MANUAL DE UTILIZADOR ML 420 OKI

Instalação da placa de rede OkiLAN 6130 ..... 21

Instalação da placa de rede OkiLAN 6130

O servidor de impressão OkiLAN 6130 permite que usuários de rede Ethernet conectem-se a uma impressora configurada na rede. É compatível com redes de 10/100 megabits, impressão direta TCP/IP e impressão baseada em servidor.

Nota: A OkiLAN 6130 só pode ser usada sem um cabo paralelo conectado.

Instalação da placa de rede OkiLAN 6130

1. Desligue a impressora.
2. Retire o cabo de alimentação da tomada.

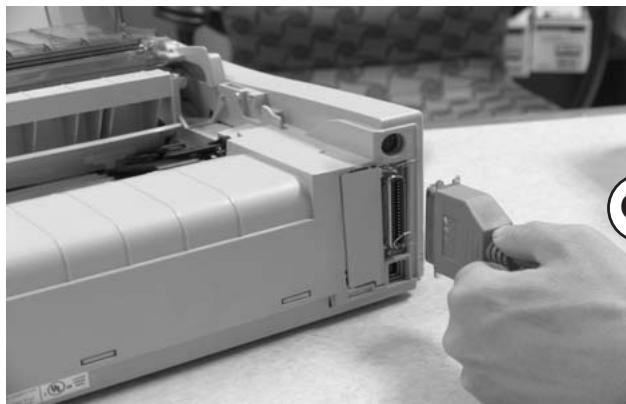

3. Desconecte o cabo de interface da parte de trás da impressora.

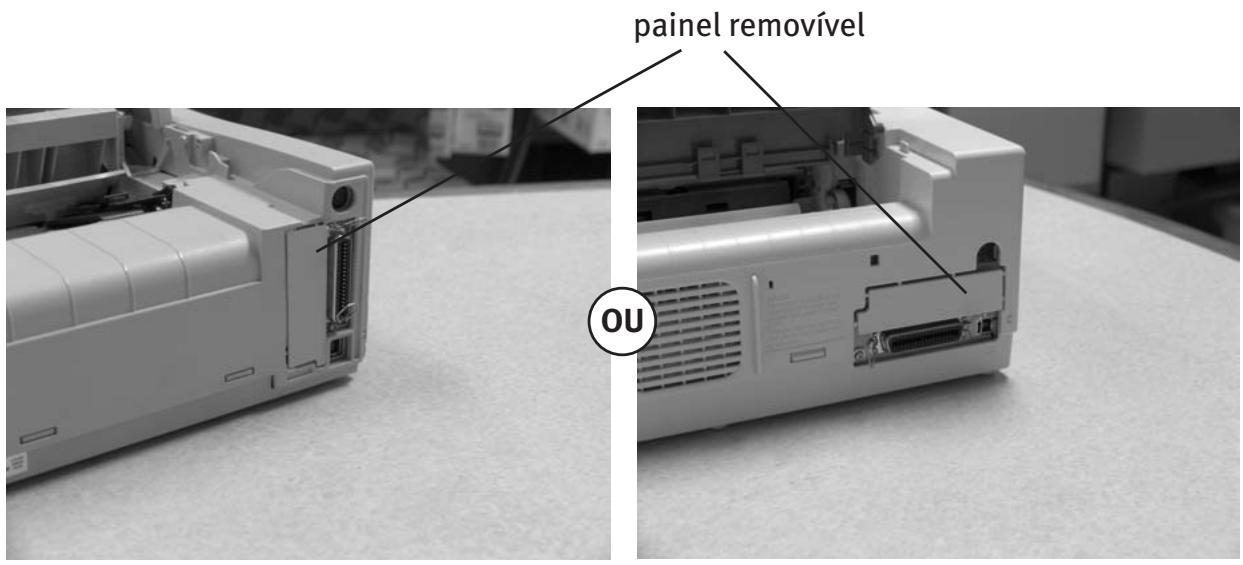

1. Retire o painel removível ao lado do conector da interface com uma chave de fenda.

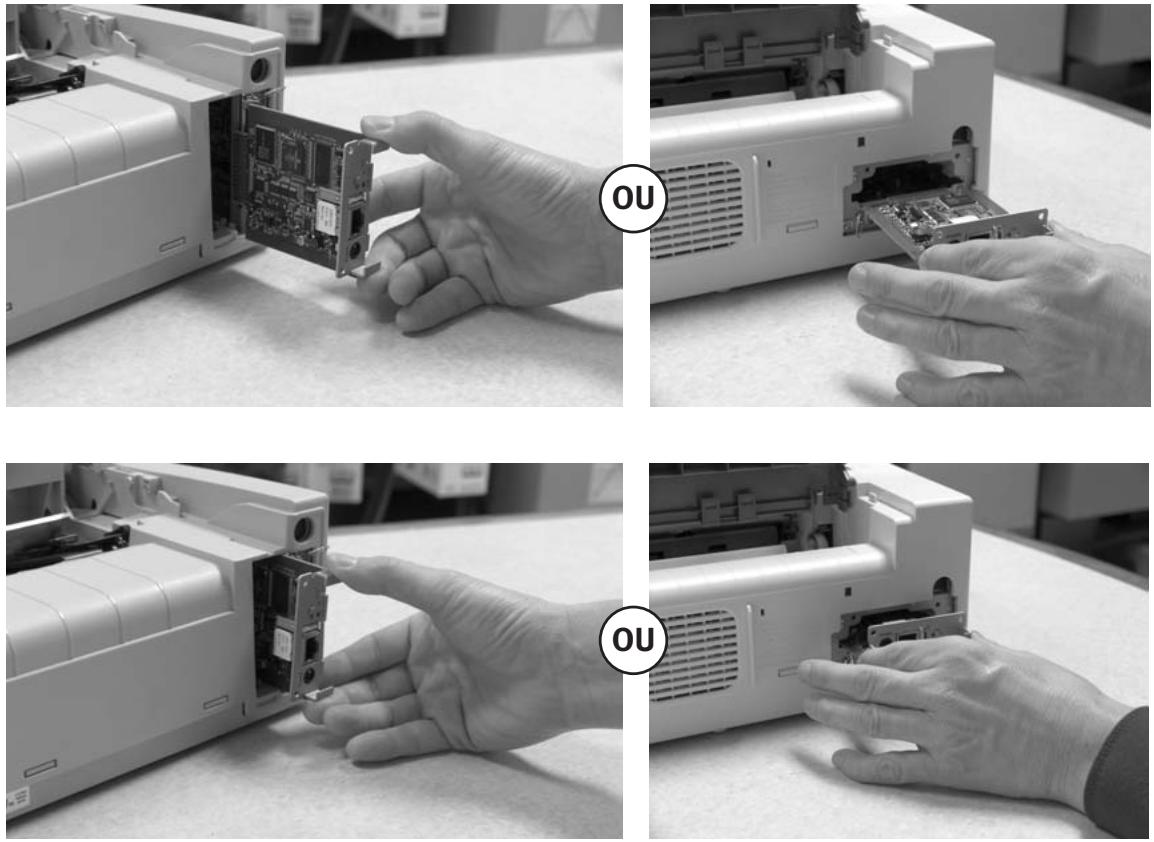

1. Insert the OkiLAN 6130 by sliding it along the rails in the recess of the printer, until it is 5. Insira a OkiLAN 6130 deslizando-a ao longo dos trilhos na abertura da impressora até que esteja conectada na tomada localizada no fundo da abertura.

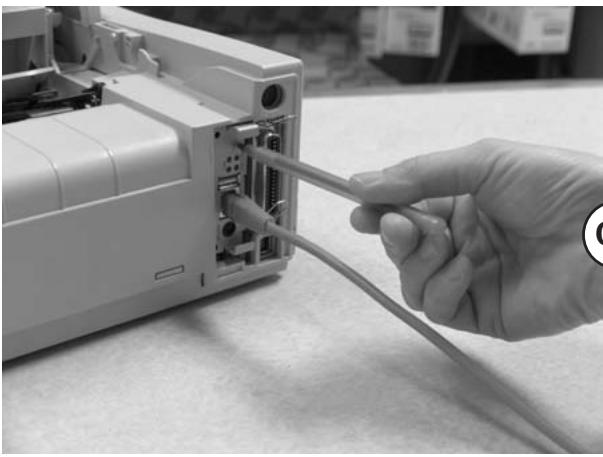

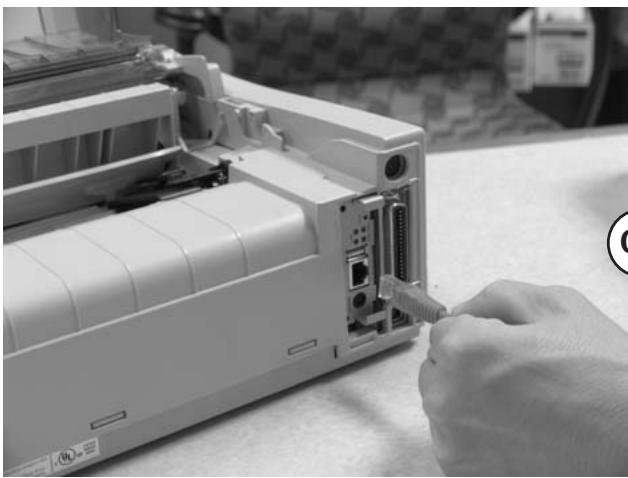

1. Conecte o cabo 10/100Base-T UTP na tomada atrás da OkiLAN 6130. Conecte a outra extremidade do cabo na rede.

1. Conecte o cabo de alimentação da impressora na tomada elétrica (se fornecido).

Para ligar a OkiLAN 6130

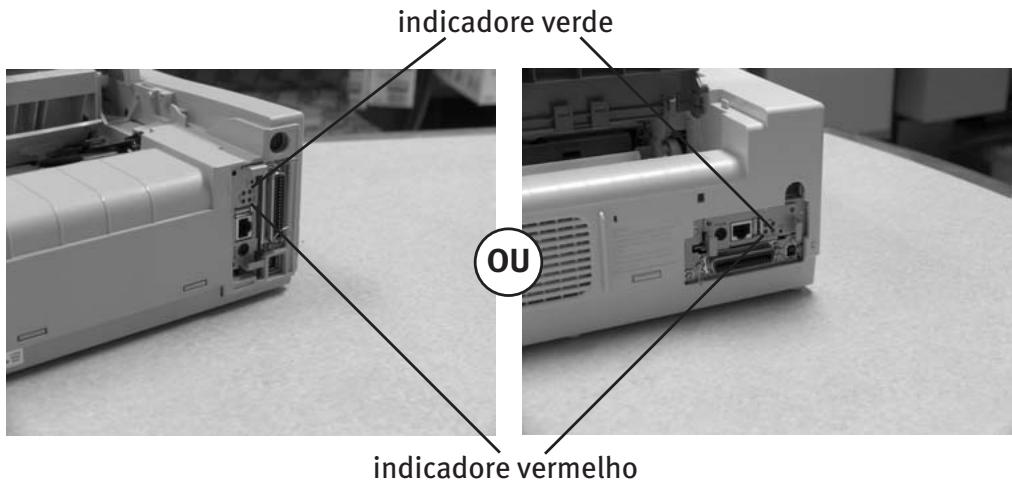

Ligue a impressora. Os indicadores vermelho e verde na OkiLAN 6130 piscam durante o autodiagnóstico. Quando o autodiagnóstico for concluído com êxito, o indicador vermelho apagará e o indicador verde ficará aceso.

Impressão de uma folha de configurações

Para imprimir as informações sobre as configurações, pressione o botão de teste na frente da OkiLAN 6130

Nota: O parâmetro padrão é imprimir a folha de configurações no formato de texto ASCII. O conteúdo da folha de configurações depende da configuração da impressora e do sistema.

Configuração do servidor de impressão

Usando o utilitário ExtendView da OKI para configurar seu endereço IP

Primeiro, baixe o utilitário ExtendView do website da OKI Data em http://www.okidata.com – navegue até a página do seu produto específico, clique em Drivers e depois em Utilities (Utilitários) para localizar o software.

Em seguida, instale o utilitário ExtendView e abra o aplicativo.

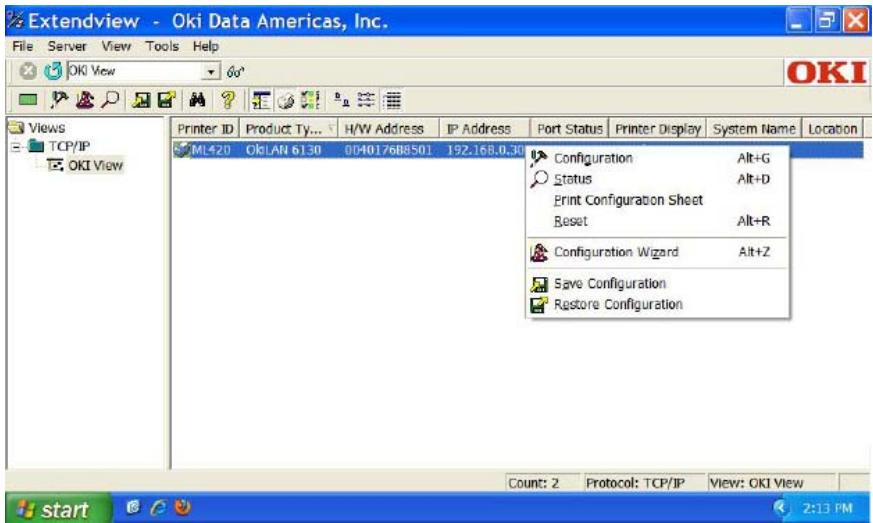

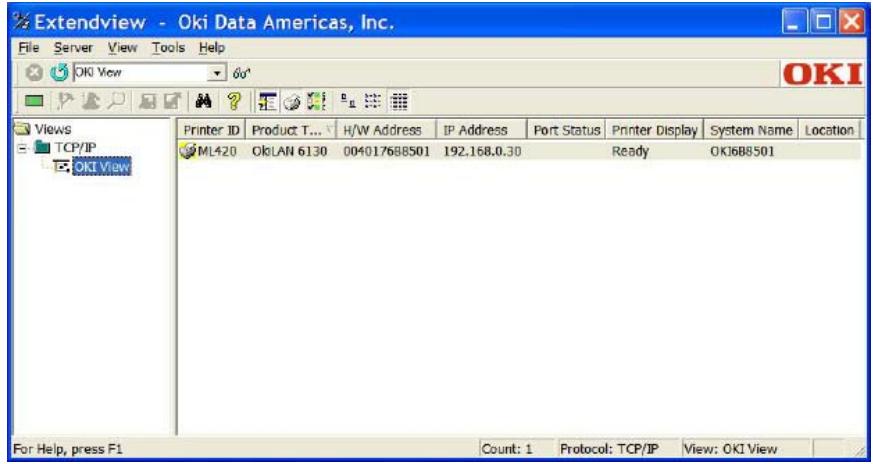

1. No utilitário ExtendView, realce o dispositivo que deseja configurar.

1. Escolha a opção de configuração no menu suspenso.

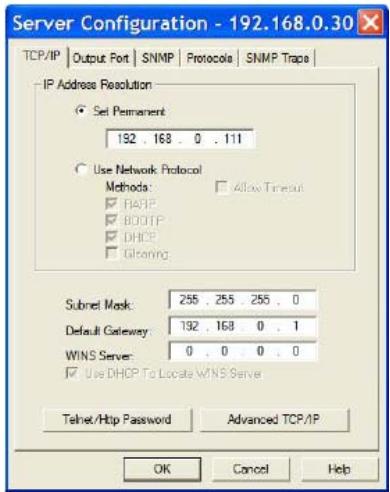

1. Na caixa Server Configuration (Configuração do servidor), clique em Set Permanent (Definir permanente). Depois, se quiser, você poderá alterar o endereço IP, a máscara de subrede e o gateway padrão.

Quando as opções desejadas tiverem sido configuradas, clique em OK. O servidor de impressão será reinicializado automaticamente neste ponto e as opções selecionadas serão salvas.

(Caso tenha dúvidas sobre a configuração, entre em contato com o administrador da sua rede)..)

Prossiga para as instruções “Instalação do driver”.

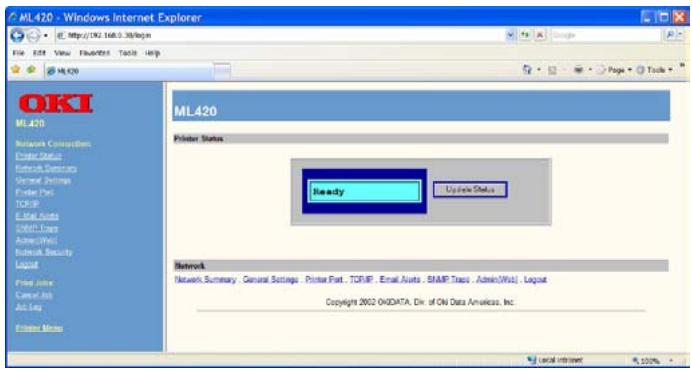

Usando a página da web embutida do servidor de impressão para configurar seu endereço IP (método alternativo)

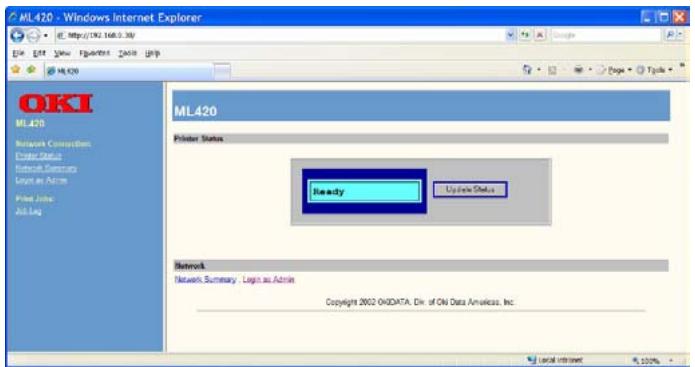

Primeiro, abra o navegador. Em seguida, digite o endereço IP do servidor de impressão na barra de endereço do navegador. (Se não souber o endereço, é possível obtê-lo pressionando e mantendo pressionado por cinco segundos o botão Test na frente da OkiLAN 6130).

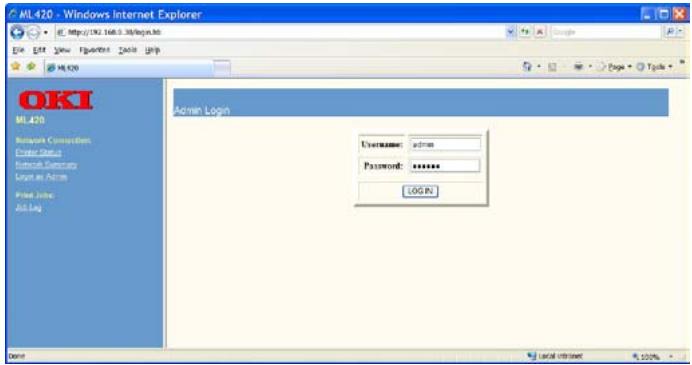

1. Conecte-se ao servidor de impressão como Admin. (Nome de usuário: admin Senha: OkiLAN)

1. Seleccione a opção TCP/IP no menu Network Connection (Conexão de rede) para abrir o menu TCP/IP Configuration (Configuração de TCP/IP).

1. No menu TCP/IP Configuration (Configuração de TCP/IP), clique em Set Permanent (Definir permanente) na opção IP Address Resolution (Resolução de endereço IP). Depois, se quiser, você poderá alterar o endereço IP, a máscara de subrede e o gateway padrão.

Quando as opções desejadas tiverem sido configuradas, clique em Submit Changes (Enviar alterações). O servidor de impressão será reinicializado automaticamente neste ponto e as opções selecionadas serão salvas.

(Caso tenha dúvidas sobre a configuração, entre em contato com o administrador da sua rede)..)

Prossiga para as instruções “Instalação do driver”.

Instalação do driver

Siga as instruções de instalação fornecidas no CD ou no website da OKI Data.

Especificação do endereço IP da impressora

Ao instalar o driver da impressora para TCP/IP usando o CD fornecido com a impressora.

Quando chegar na tela que solicita o endereço IP da impressora, selecione a opção “IP Address” (Endereço IP) [em vez da opção padrão “Search address” (Pesquisar endereço)] e digite o endereço IP da impressora antes de clicar em “Next” (Avançar). Se precisar de ajuda, entre em contato com o administrador da rede para obter o endereço IP.

Certifique-se de que não haja nenhuma condição de erro na impressora (por exemplo, atolamento do papel) antes de usar o utilitário LPR para detectá-la. O utilitário do driver do produto está disponível no website da OKI Data em http://www.okidata.com

Como restabelecer os parâmetros padrão de fábrica

1. Desligue a impressora.
2. Ligue a impressora e espere o servidor de impressão inicializar (cerca de 30 segundos).
3. Pressione e mantenha pressionado por 20 segundos o botão Test na frente da OkiLAN 6130. As luzes piscarão brevemente depois que soltar o botão e a placa será reinicializada.

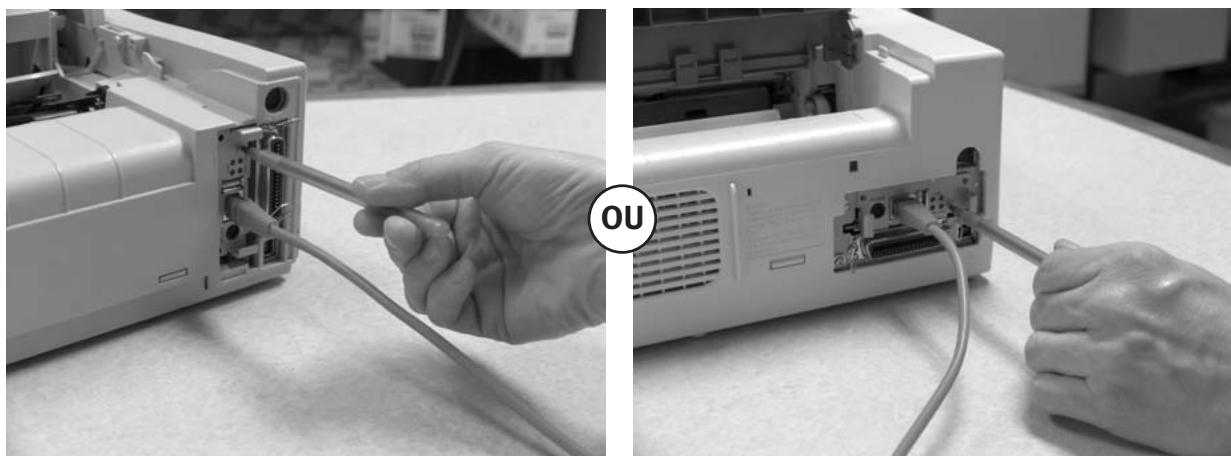

Nota: A sua impressora pode ter a mesma aparência que um dos exemplos abaixo.

As configurações e os parâmetros padrão de fábrica serão restaurados no servidor de impressão e ele será reinicializado.
