ML 420 - Imprimante matricielle OKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante matricielle
Marque	OKI
Modèle	ML 420
Technologie d'impression	Matricielle à impact (aiguilles)
Résolution d'impression	Jusqu'à 360 x 360 dpi
Vitesse d'impression	Environ 600 cps (caractères par seconde) en mode brouillon
Format de papier	Papier continu (tracteur) et feuilles à main
Interface	Parallèle (Centronics), série (RS-232C), option réseau OkiLAN 6130
Dimensions (L x P x H)	Environ 480 x 370 x 250 mm
Poids	Environ 11 kg
Alimentation électrique	220-240 V, 50/60 Hz
Consommation électrique	Environ 80 W en impression, 15 W en veille
Fonctions principales	Impression de formulaires, étiquettes, bordereaux, rapports
Entretien et nettoyage	Nettoyer la tête d'impression régulièrement, remplacer le ruban encreur
Sécurité	Débrancher avant toute intervention, éviter l'humidité
Pièces détachées et réparabilité	Tête d'impression, ruban encreur, cartouche de ruban, pièces mécaniques disponibles
Informations générales	Notice d'utilisation disponible en plusieurs langues, assistance en ligne

FOIRE AUX QUESTIONS - ML 420 OKI

Comment installer la carte réseau OkiLAN 6130 sur mon imprimante OKI ML 420 ?

Éteignez l'imprimante, débranchez le cordon d'alimentation et le câble d'interface. Retirez le panneau défonçable près du connecteur d'interface. Insérez la carte OkiLAN 6130 sur les rails jusqu'à ce qu'elle soit bien branchée. Branchez le câble UTP, puis rebranchez l'alimentation et allumez l'imprimante.

Comment configurer l'adresse IP de l'imprimante OKI ML 420 via l'utilitaire ExtendView ?

Téléchargez et installez l'utilitaire ExtendView depuis le site OKI. Lancez l'application, sélectionnez l'appareil dans la liste, puis choisissez 'Configuration'. Dans l'onglet TCP/IP, choisissez 'Set Permanent' et entrez l'adresse IP, le masque de sous-réseau et la passerelle. Cliquez sur OK pour enregistrer.

Comment imprimer une feuille de configuration de l'imprimante ?

Appuyez sur le bouton 'Test' situé sur la face avant du serveur d'impression OkiLAN 6130. Une feuille de configuration s'imprime automatiquement avec les paramètres réseau et les informations système.

Comment réinitialiser l'imprimante OKI ML 420 aux paramètres d'usine ?

Éteignez l'imprimante, puis rallumez-la. Attendez environ 30 secondes que le serveur démarre. Maintenez enfoncé le bouton 'Test' pendant 20 secondes jusqu'à ce que les voyants clignotent, puis relâchez. La carte réseau redémarre avec les paramètres par défaut.

Quel type de ruban encreur est compatible avec l'OKI ML 420 ?

Utilisez un ruban encreur de type OKI 43000022 ou équivalent. Il se présente sous forme de cartouche à remplacer facilement.

Comment nettoyer la tête d'impression de l'OKI ML 420 ?

Éteignez l'imprimante et débranchez-la. Attendez qu'elle refroidisse. Nettoyez délicatement la tête d'impression avec un chiffon non pelucheux légèrement imbibé d'alcool isopropylique. Évitez de toucher les aiguilles directement.

L'imprimante n'imprime pas : que vérifier ?

Vérifiez que l'imprimante est sous tension, que le câble d'interface est bien connecté, et que le papier est correctement chargé. Assurez-vous également qu'aucun bourrage papier n'est présent et que le ruban encreur n'est pas usé.

Comment installer le pilote d'impression pour l'OKI ML 420 ?

Téléchargez le pilote depuis le site OKI Data (www.okidata.com) ou utilisez le CD fourni. Lancez l'installation. Lorsque l'écran demande l'adresse IP de l'imprimante, sélectionnez 'Adresse IP' et entrez l'adresse configurée, puis suivez les instructions.

L'imprimante imprime des caractères bizarres ou illisibles, que faire ?

Vérifiez que le pilote d'impression correspond bien au modèle et à la connexion (parallèle, série ou réseau). Assurez-vous que les paramètres d'émulation sont corrects (ex: Epson FX, IBM Proprinter). Redémarrez l'imprimante et le PC.

Comment configurer l'adresse IP via la page Web intégrée du serveur ?

Ouvrez un navigateur Web et saisissez l'adresse IP actuelle du serveur d'impression (obtenue en maintenant le bouton Test pendant 5 secondes). Connectez-vous avec le nom d'utilisateur 'admin' et le mot de passe 'OkiLAN'. Allez dans TCP/IP, choisissez 'Set Permanent', modifiez les adresses si nécessaire, puis cliquez sur 'Submit Changes'.

MODE D'EMPLOI ML 420 OKI

Installation de la carte réseau OkiLAN 6130....9

Installation de la carte réseau OkiLAN 6130

Le serveur d'impression OkiLAN 6130 permet aux utilisateurs de réseau Ethernet de se brancher à une imprimante configurée réseau. Il prend en charge les réseaux 10/100 mégabit, l'impression directe TCP/IP et l'impression basée serveur.

Remarque : On ne peut utiliser l'OkiLAN 6130 que s'il n'y a pas de câble parallèle de connecté.

Installation de la carte réseau OkiLAN 6130

1. Éteignez l'imprimante.
2. Débranchez le cordon d'alimentation.

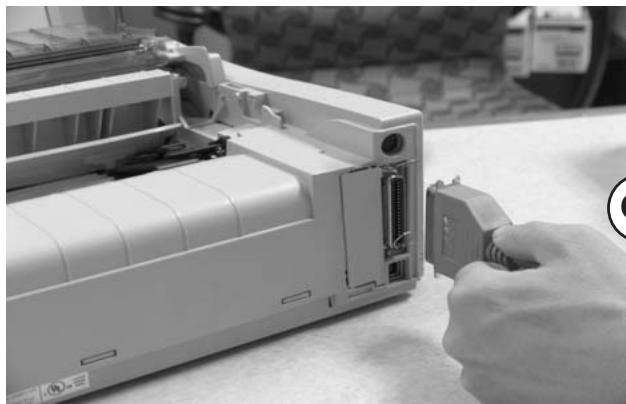

3. Détachez le câble d'interface de l'arrière de l'imprimante.

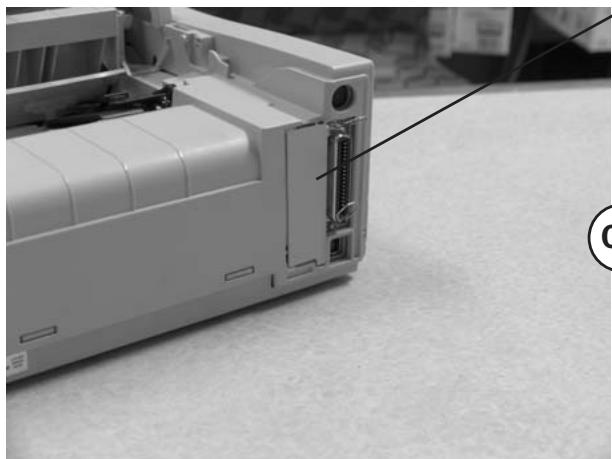

1. À l'aide d'un tournevis, dégagez par effet de levier le panneau défonçable près du connecteur d'interface.

le panneau défonçable

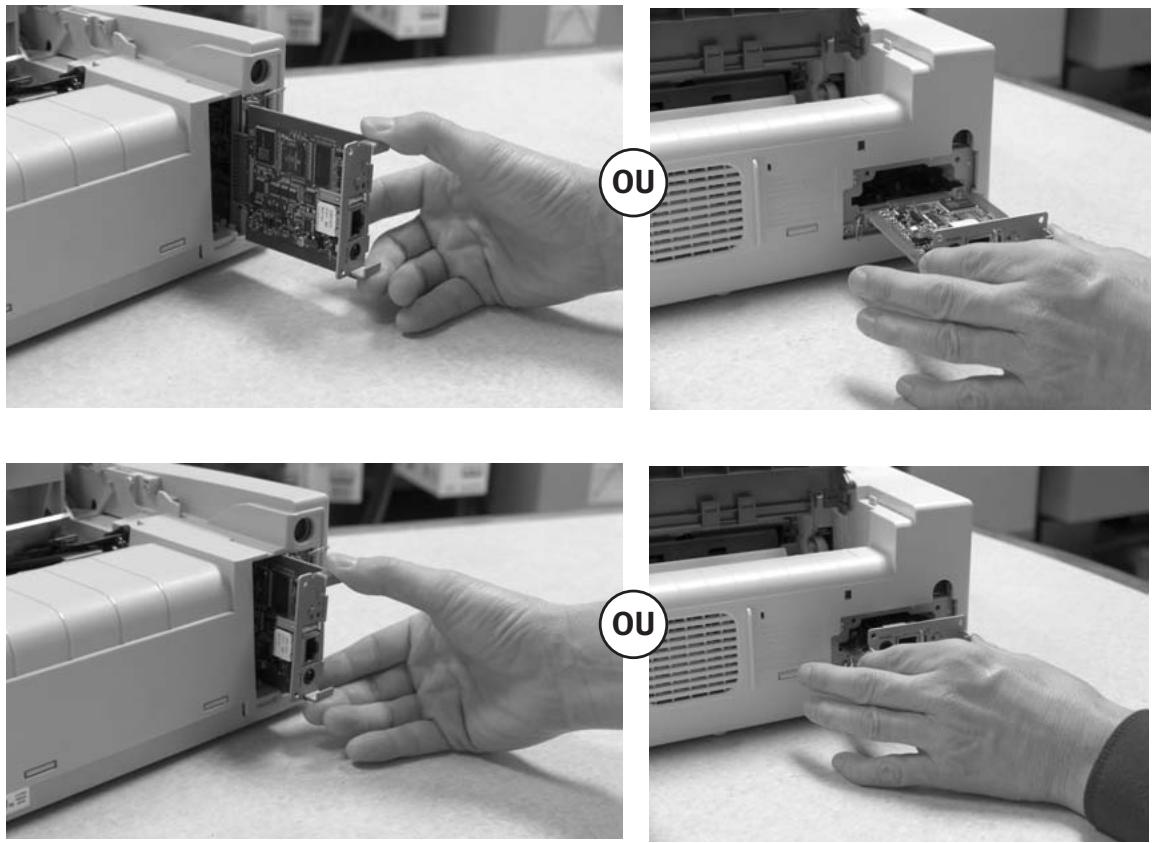

1. Insérez la carte OkiLAN 6130 en la glissant sur les rails dans la partie en retrait de l'imprimante jusqu'à ce qu'elle soit branchée dans la prise à l'arrière de la partie en retrait.

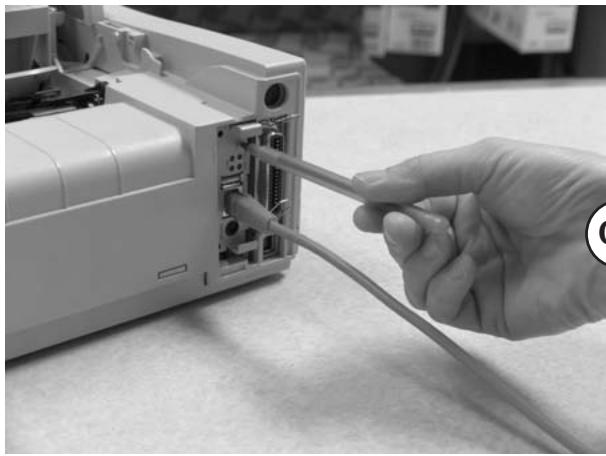

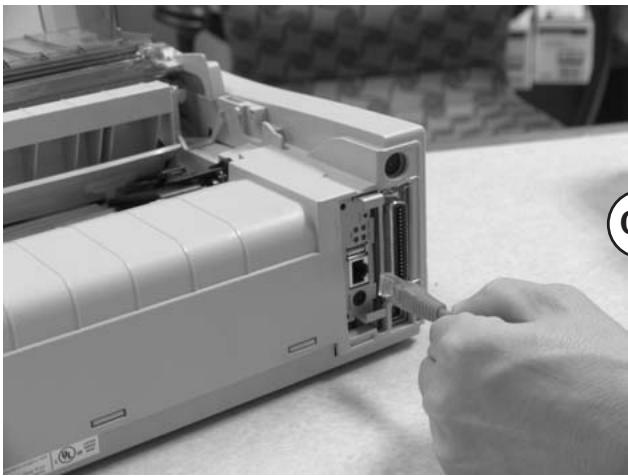

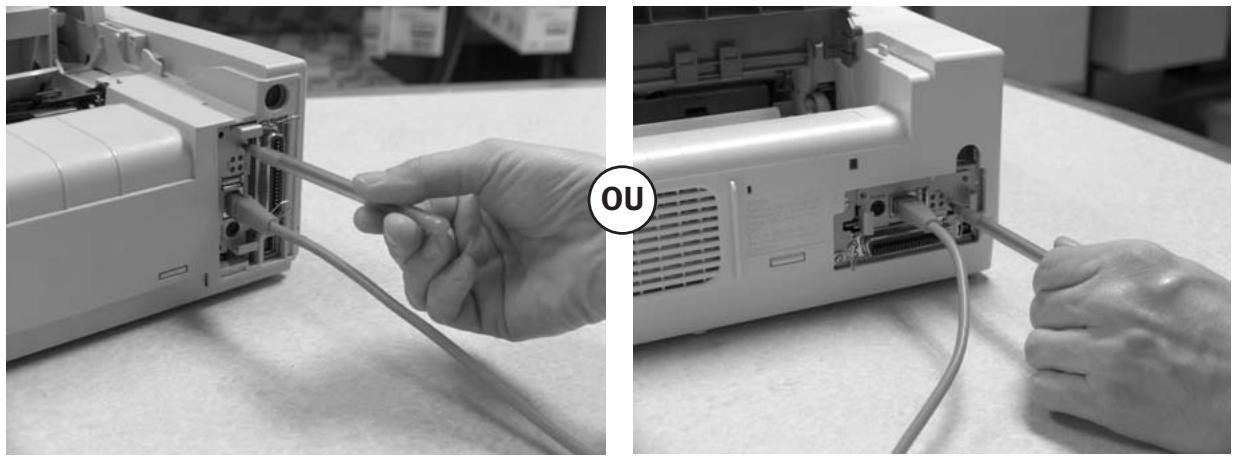

1. Branchez le câble UTP 10/100Base-T dans la prise au dos de l'OkiLAN 6130. Branchez l'autre extrémité du câble dans le réseau.

1. Branchez le cordon d'alimentation dans la prise d'alimentation (le cas échéant).

Mise sous tension de l'OkiLAN 6130

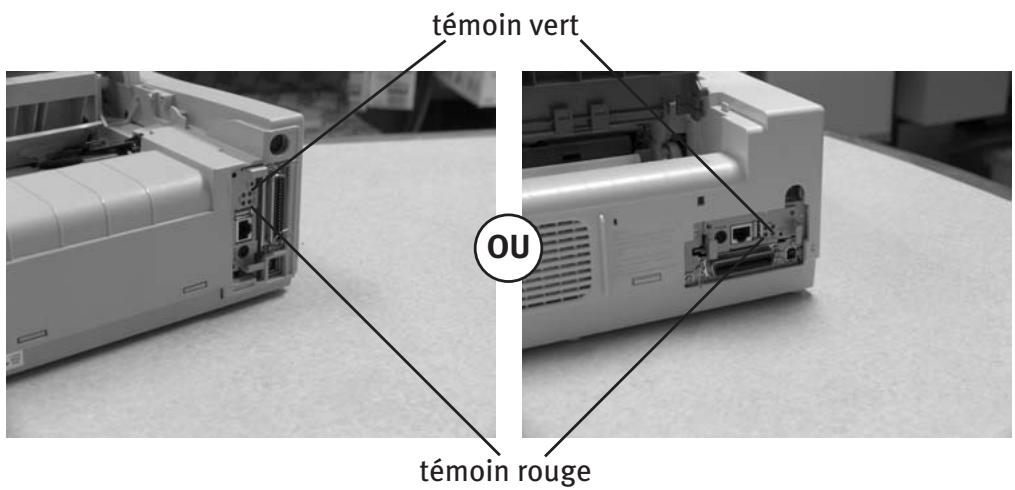

Allumez l'imprimante. Pendant l'autotest, les témoins rouge et vert de l'OkiLAN 6130 clignotent. Quand l'autotest se termine avec succès, le témoin rouge s'éteint le témoin vert reste allumé.

Impression d'une feuille de configuration

Pour imprimer l'information de configuration, appuyez sur le bouton Test sur la face de l'OkiLAN 6130.

Remarque : Par défaut, la feuille de configuration imprime en texte ASCII.
Le contenu de la feuille de configuration dépend de votre imprimante et de la configuration système.

Configuration de votre serveur d'imprimante

Utilisation de l'utilitaire ExtendView d'OKI pour configurer votre adresse IP

Commencez par télécharger l'utilitaire ExtendView du site Web d'OKI Data à http://www.okidata.com – naviguez jusqu'à la page correspondant à votre produit, puis cliquez sur Pilotes (Drivers) et ensuite sur Utilitaires (Utilities) afin de trouver le logiciel.

Installez ensuite l'utilitaire ExtendView et lancez l'application.

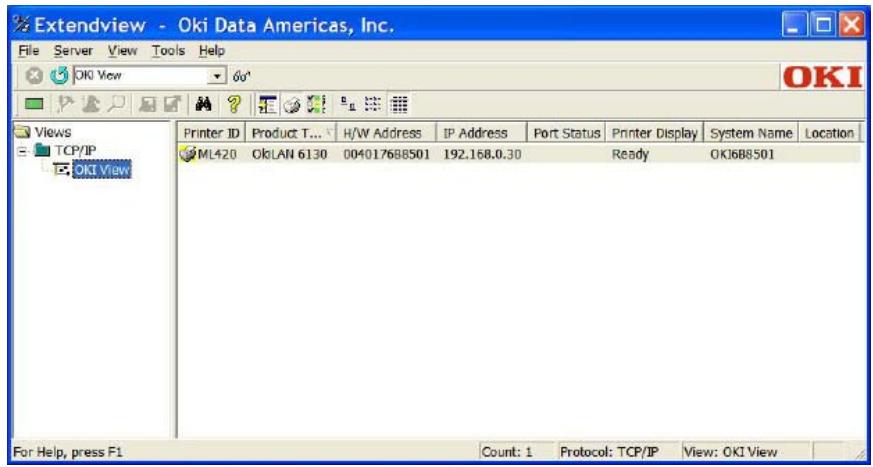

1. Dans l'utilitaire ExtendView, mettez en surbrillance l'appareil à configurer.

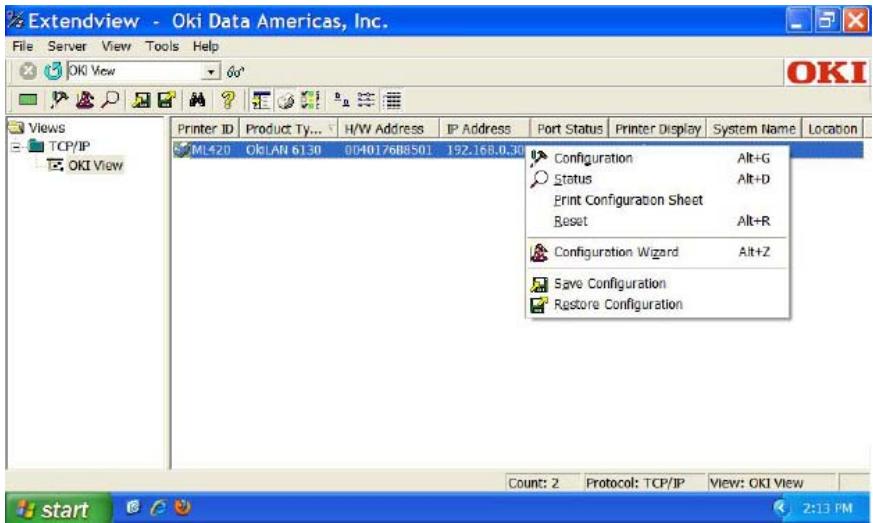

1. Sélectionnez l'option de configuration dans le menu déroulant.

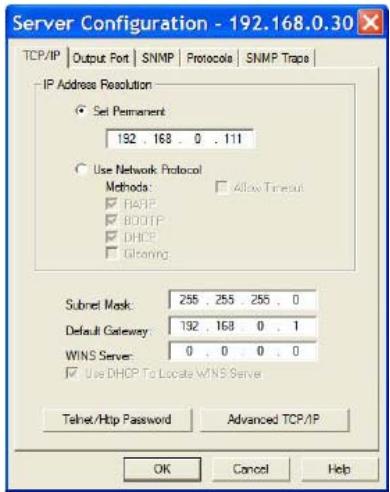

1. Dans la case Configuration du serveur (Server Configuration), cliquez sur Régler permanent (Set Permanent). Ensuite, si vous voulez modifier l'adresse IP, le masque de sous-réseau ou la passerelle par défaut, il est possible de le faire.

Lorsque les options désirées ont été réglées, cliquez sur OK. Le serveur d'imprimante sera automatiquement réinitialisé et vos options seront enregistrées.

(Si vous avez des questions au sujet de la configuration réseau, veuillez contacter votre administrateur de réseau.)

Passez ensuite aux instructions sur l'installation du logiciel pilote.

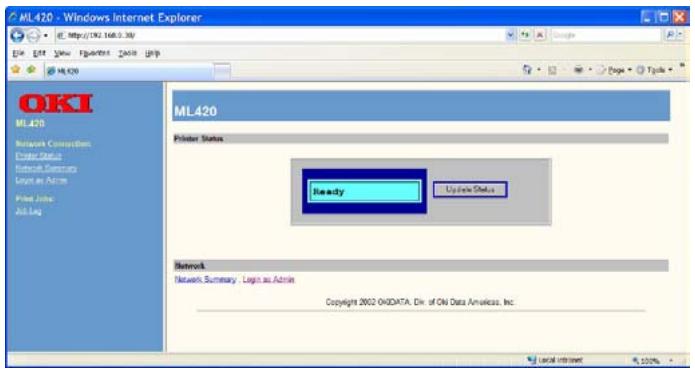

Utilisation de la page Web intégrée au serveur d'imprimante pour configurer votre adresse IP (autre méthode)

Commencez par ouvrir votre navigateur. Ensuite, tapez l'adresse IP de votre serveur d'imprimante dans la barre d'adresse du navigateur. (Si vous ne connaissez pas l'adresse, vous pouvez l'obtenir en tenant enfoncé le bouton TEST sur le devant de l'OkiLAN 6130 pendant 5 secondes.)

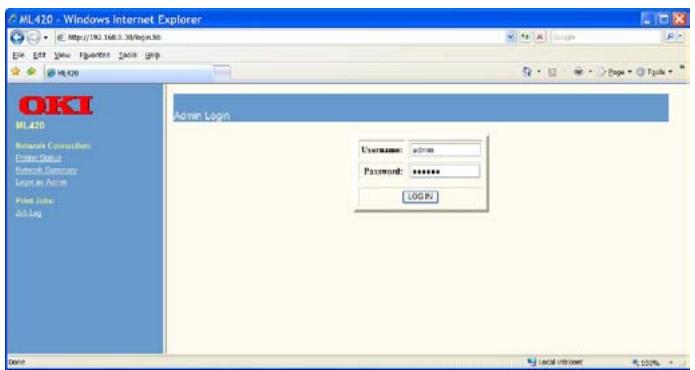

1. Ouvrez une session dans le serveur d'imprimante comme administrateur. (Nom d'utilisateur : admin Mot de passe : OkiLAN)

1. Sélectionnez l'option TCP/IP dans le menu de connexion réseau afin de lancer le menu de configuration TCP/IP.

1. Dans le menu de configuration TCP/IP, cliquez sur Régler permanent (Set Permanent) sous l'option Résolution d'adresse IP (IP Address Resolution). Ensuite, si vous voulez modifier l'adresse IP, le masque de sous-réseau ou la passerelle par défaut, il est possible de le faire.

Lorsque les options désirées ont été réglées, cliquez sur Soumettre les modifications (Submit Changes). Le serveur d'imprimante sera automatiquement réinitialisé et vos options seront enregistrées.

(Si vous avez des questions au sujet de la configuration réseau, veuillez contacter votre administrateur de réseau.)

Passez ensuite aux instructions sur l'installation du logiciel pilote.

Installation du pilote

Suivez les instructions d'installation du CD ou du site Web d'OKI Data.

Entrée de l'adresse IP de l'imprimante

Lors de l'installation du pilote pour TCP/IP depuis le CD fourni avec votre imprimante.

Lorsque vous arrivez à l'écran demandant l'adresse IP de l'imprimante, vous devez sélectionner Adresse IP (IP Address) (plutôt que le défaut Adresse recherchée (Search Address) et taper l'adresse IP de l'imprimante avant de cliquer sur Next [Suivant]). Si vous avez besoin d'aide, veuillez communiquer avec votre administrateur réseau pour savoir quelle adresse utiliser.

Vérifiez que l'imprimante n'affiche aucun état d'erreur (p. ex., bourrage de papier) avant d'utiliser LPR pour découvrir l'imprimante. L'utilitaire de pilote de produit est disponible au site Web d'OKI Data à http://www.okidata.com.

Rétablissement des valeurs par défaut

1. Éteignez l'imprimante.
2. Allumez l'imprimante et attendez que le serveur d'imprimante démarre (environ 30 secondes).
3. Tenez enfoncé le bouton TEST à l'avant de l'imprimante OkiLAN 6130 pendant 20 secondes. Les voyants clignoteront brièvement lorsque vous relâcherez le bouton et la carte sera réinitialisée.

Remarque : Votre imprimante peut ressembler à l'une ou l'autre des illustrations ci-dessous.

1. Relâchez le bouton TEST.

Le serveur d'imprimante est réinitialisé aux paramètres par défaut en usine et redémarre.
