Tipo de producto	Escáner portátil A4
Marca	LENCO
Modelo	HS-100
Alimentación	2 pilas alcalinas AA (no incluidas)
Sensor de imagen	Sensor de imagen de contacto en color A4
Resolución	Baja: 300x300 ppp, Alta: 600x600 ppp
Formato de archivo	JPEG
Almacenamiento	Tarjeta de memoria MicroSD (no incluida) hasta 32 GB
Velocidad de escaneo (A4)	Color Alta resolución: 13 s, Mono Alta: 6 s, Color Baja: 3 s, Mono Baja: 2 s
Ancho de escaneo	21 cm (8,27 pulgadas)
Longitud máxima de escaneo	127 cm (50 pulgadas) a 300 ppp, 63 cm (25 pulgadas) a 600 ppp
Pantalla	Pantalla LCD de estado
Interfaz	USB 2.0
Compatibilidad del sistema	Windows 7/Vista/XP, Mac OS 10.4 y superior
Apagado automático	3 minutos de inactividad
Mantenimiento y limpieza	Limpiar la lente con un paño suave y seco; limpiar el exterior con un paño suave
Seguridad	No exponer a la humedad, temperaturas extremas (<5°C o >35°C) ni líquidos. Retirar las pilas en caso de no uso prolongado.
Capacidad de reparación	Ninguna pieza reparable por el usuario; confiar el mantenimiento a un técnico calificado
Contenido de la caja	Escáner, cable USB, manual de usuario; pilas y tarjeta MicroSD no incluidas

Preguntas frecuentes - HS-100 LENCO

¿Cómo encender el escáner LENCO HS-100?

Mantenga presionado el botón Power/Scanner durante 2 segundos para encender o apagar el dispositivo.

¿Qué tipo de tarjeta de memoria usar?

Use una tarjeta MicroSD de hasta 32 GB (no incluida). Insértela en la ranura dedicada, con la cara hacia arriba, hasta que haga clic.

¿Cómo formatear la tarjeta MicroSD?

Inserte la tarjeta, encienda el escáner, presione el botón Format. La pantalla muestra "F". Luego presione Power/Scanner para iniciar el formateo.

¿Cómo escanear un documento?

Coloque el escáner al inicio del documento, sosténgalo firmemente y presione una vez Power/Scanner. Deslice suavemente el escáner a lo largo del documento. Presione nuevamente para detener.

¿Qué hacer si el indicador rojo ERR se enciende?

El indicador rojo indica una velocidad de escaneo demasiado rápida. Presione Power/Scanner para restablecer, luego escanee más lentamente.

¿Cómo transferir las imágenes a una computadora?

Encienda el escáner y conéctelo a la computadora con el cable USB incluido. Aparece como un disco extraíble. Copie los archivos JPEG directamente.

¿Cuál es la autonomía de las pilas?

La autonomía depende del uso. Use pilas alcalinas AA de buena calidad. Si la duración es corta, reemplace las pilas por unas nuevas.

El escáner no se enciende, ¿qué hacer?

Verifique que las pilas estén instaladas correctamente (respete la polaridad) y que estén suficientemente cargadas. Reemplácelas si es necesario.

Las imágenes escaneadas están borrosas, ¿cómo solucionarlo?

La lente puede estar sucia. Límpiela suavemente con un paño suave y seco. Asegúrese también de escanear a una velocidad constante.

¿Puedo usar el escáner sin tarjeta MicroSD?

No, una tarjeta MicroSD es indispensable para guardar las imágenes escaneadas. Inserte una antes de comenzar.

MANUAL DE USUARIO HS-100 LENCO

Para obtener información y apoyo, www.lenco.eu

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA NO ABRIR

PRECAUCIÓN: PARA PREVENIR RIESGOS DE DESCARGA ELÉCTRICA, NO QUITE LA CUBIERTA (NI PARTE TRASERA).

NO HAY PARTES REPARABLES POR EL USUARIO DENTRO. REFERIR LOS TRABAJOS DE SERVICIO A PERSONAL DE SERVICIO CALIFICADO.

	Este símbolo indica que hay voltaje peligroso que constituye un riesgo de descarga eléctrica dentro de la unidad.
	Este símbolo indica que hay importantes instrucciones de funcionamiento y mantenimiento en los impresos que acompañan esta unidad.

PRECAUCIÓN

PARA GARANTIZAR UNA SEGURIDAD DURADERA NO QUITE NINGUNA CUBIERTA NI INTENTE OBTENER ACCESO AL INTERIOR DEL PRODUCTO.

REFERIR TODO TRABAJO DE SERVICIO A PERSONAL CALIFICADO.

PARA PREVENIR RIESGOS DE INCENDIOS O DESCARGAS, NO EXPONGA ESTE APARATO A LLUVIANI HUMEDAD.

■ No instale la unidad en una superficie inestable.
■ No exponga la unidad a donde haya temperaturas (menor de 5°C o mayor de 35°C) o humedad extremas.
■ No exponga esta unidad a luz solar directa o cerca de calor.
■ No ponga esta unidad en ningún líquido.
■ El aparato no debe exponerse a goteos ni salpicaduras. No debe colocarse ningún objeto con líquido, como un jarrón, sobre el aparato.
Ninguna fuente de llama descubierta, como velas encendidas, debe colocarse sobre el aparato.
■ Este producto no debe ajustarse o repararse por nadie excepto personal calificado cuando ocurra una condición anormal o un problema. Por favor consulte con un técnico de servicio calificado.
■ Siempre saque las baterías y guárdelas en un lugar seco si la unidad dejará de usarse durante mucho tiempo.
■ Evite dejar caer la unidad y dañarla.
■ Solo limpie la unidad con un paño suave y seco.

Manual

1.Características principales

Selección de exploración color/monocromo (Mono)

Selección de exploración 600/300 dpi

Guarda directamente los archivos JPG en una tarjeta MicroSD

Soporte de tarjeta microSD hasta 32Gb

Descarga sin controladores para Windows 7 / Vista / XP y MacOS 10.4 o superior

(conexión directa, no necesita instalar controlador).

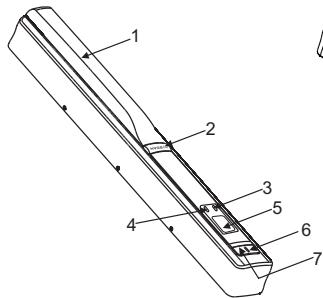

1. Piezas funcionales


	Pieza	Función
1	Compuerta de baterías	Para 2 baterías AA alcalinas
2	Encendido/escanear	Encender/apagar: presione y mantenga la tecla durante 2 segundos para encender o apagar. En modo encendido, pulse el botón para iniciar el escaneado, pulse el botón de nuevo para detenerlo.
3	Testigo LED de error	Velocidad excesiva: LED rojo encendido
4	Testigo LED de escaneo	Listo para explorar: LED verde encendido
5	Pantalla LCD	Indicación de estado de escaneo
6	Resolución	Seleccione una resolución Alta(600dpi)/Baja(300dpi); el icono de modo de resolución alta/baja se mostrará en el LCD de estado
7	C/BW	Seleccione el escaneado Color/Mono, el icono de modo Color/Mono se mostrará en el LCD de estado
8	Interfaz USB	Descargue fotos a un ordenador mediante el cable USB incluido.
9	Ranura de tarjeta SD	Ubicación de almacenamiento de tarjeta MicroSD
10	Botón de formato	Pulse este botón para formatear la tarjeta MicroSD

3. Explicación de los iconos de estado

Objeto	Función	Descripción
1	Indicador de tarjeta SD	Las fotos se guardarán en la tarjeta microSD
2	Indicador de batería	Batería llena □ Batería vacía
3	Indicador de efecto	Color o Mono
4	Contador	Muestra los archivos escaneados de la tarjeta MicroSD
5	Resolución seleccionada	Alta: 600dpi / Baja:300dpi

4. Uso del escáner

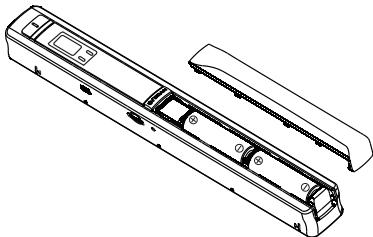

4.1 Instalación de las baterías

1. Abra la tapa de baterías
2. Introduzca dos baterías alcalinas tipo 'AA' en el compartimiento de baterías.
3. Encienda el escáner pulsando el botón [ENCENDIDO] durante 2 segundos.

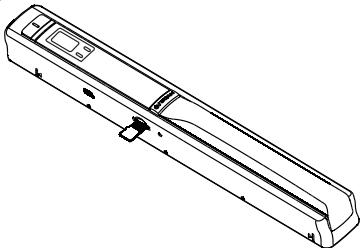

4.2 Introducir una tarjeta de memoria MicroSD (no incluida)

Debe introducir una tarjeta MicroSD (no incluido) para grabar y guardar sus imágenes.

Introducción de la tarjeta de memoria MicroSD:

1. Apague el escáner.
2. Introduzca la tarjeta microSD en la ranura de tarjeta microSD, presiónela suavemente hasta que encaje.

Nota:

- No fuerce la tarjeta en la ranura; forzarla puede dañar el escáner y la tarjeta de memoria microSD. Alinee la posición de la tarjeta MicroSD (según está indicado) y pruebe de nuevo.

- La tarjeta de memoria MicroSD debe formatearse antes de escanear. Ver las instrucciones siguientes.

1. Introduzca una nueva tarjeta microSD en el escáner y enciéndalo.
2. Pulse el botón de formato en modo formateado. Se mostrará "F" en la LCD.
3. Pulse el botón de encendido/escanear para comenzar a formatear la tarjeta MicroSD.
4. El indicador de la tarjeta SD parpadeará hasta que termine el formateado..

4.4 Configurar la resolución

Pulse el botón [DPI] para seleccionar la resolución Alta/Baja.

El icono de modo de resolución alta/baja se mostrará en el LCD de estado

4.5 Configurar el modo de escaneo

Pulse el botón [C/BW] para seleccionar el modo Color/Mono.

El icono Color/Mono se mostrará en el LCD de estado.

4.6 Cómo escanear

Aguante firmemente el documento con una mano.

Ponga el escáner en la posición de inicio de escaneo.

Aguante firmemente el escáner y pulse una vez el botón de escaneo.

Deslice lentamente el escáner y mantenga la mano firme para obtener la mejor calidad de imagen.

Pulse de nuevo para dejar de escanear.

Por favor note: * La velocidad de escaneo máxima, véanse las especificaciones. *Cuando un escaneo sea de mala calidad, vuelva a calibrar el balance de blancos.

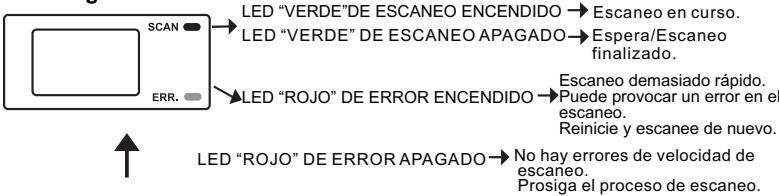

1. Testigos LED


* el escaneo comenzará cuando se pulse el botón ①/80AN
*para finalizar el escaneo, pulse el botón ©/BOAN de nuevo

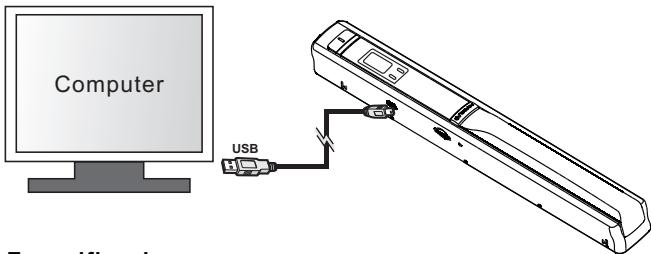

6. Conexión al ordenador

Encienda el dispositivo. Conéctelo a su ordenador como se muestra en la imagen siguiente y siga las instrucciones de su monitor.

Sensor de imagen	Sensor de imagen de contacto a color A4
Número de sensor	5136 puntos (1°~5104 puntos disponibles)
Resolución	Baja resolución: 300x300dpi(por defecto)Alta resolución: 600x600dpi
Velocidad máxima de escaneo para un documento tamaño A4	Alta resolución a colorAlta resolución monoBaja resolución a colorBaja resolución mono	13 segundos6.0 segundos3.0 segundos2.0 segundos
Capacidad (con una tarjeta microSD de 1 Gb). Escaneo de archivo tamaño A4, la cantidad de escaneos varía según la complejidad del contenido)	600dpi color	220 Fotos(Min.)
	600dpi mono	290 Fotos(Min.)
	300dpi color	780 Fotos(Min.)
	300dpi mono	1280 Fotos(Min.)
Anchura de escaneo	8.27"
Longitud de escaneo	300DPI: 50"(Max), 600DPI: 25"(Max)
Formato de archivo	JPEG
LCD	Indicación de estado de escaneo
Apagado automático	3 Minutos
Puerto USB	USB2.0 de alta velocidad
Memoria externa	tarjeta microSD (No incluido)
Batería estándar	2 baterías AA alcalinas

8. Requisitos mínimos del sistema informático

Sistema operativo	Windows 7 / Vista / XP y Mac OS 10.4 o superior(conexión directa, instalación de controlador no necesaria)
CPU	Pentium II o superior
RAM	64MB
Interfaz	Puerto USB

9. Solución de problemas

Problema	Causa	Solución
No se puede encender el escáner	1.Baja potencia de baterías2.Batería introducida incorrectamente	Cambie o instale correctamente la batería
No pueden guardarse imágenes al escanearlas	1.No se ha instalado la tarjeta MicroSD.2.Memoria llena.3.La tarjeta microSD no se ha formateado correctamente.	1.Instale la tarjeta microSD.2.Descargue las imágenes del escáner al ordenador para crear más espacio de almacenamiento.3.Consulte la sección 4.3
El ordenador no reconoce el escáner cuando está conectado (no se encuentra el disco extraíble)	Fallo de conexión	Asegúrese de que las conexiones de cable estén firmes. Reinicie el ordenador si es necesario.
La duración de la batería está muy limitada	Usa el tipo incorrecto de la batería	Cambie las baterías por otrasMarca reconocida2 baterías alcalinas AA.
Imágenes borrosas	La lente del escáner está sucia	Limpie la lente con un trapo seco y suave
LED de error encendido al escanear un documento	Velocidad de escaneo excesiva	Pulse el botón Encendido/ Escaneo para reiniciar y escanear el documento de nuevo

1. Para ayuda con aplicaciones de software OCR, por favor véase el menú de ayuda del CD del software.
