| Tipo de producto | Máquina de café automática |
| Marca | SAECO |
| Modelo | NINA CAPPUCCINO |
| Material del chasis | Plástico |
| Dimensiones (L × H × P) | 270 × 350 × 300 mm |
| Peso | 4 kg |
| Capacidad del depósito de agua | 1,5 litros (extraíble) |
| Presión de la bomba | 15 bares |
| Caldera | Acero inoxidable |
| Tipo de portafiltro | Presurizado |
| Pannarello (boquilla de vapor) | Sí, especial para capuchinos |
| Panel de control | En la parte frontal |
| Dispositivos de seguridad | Cortacircuito térmico |
| Uso previsto | Solo doméstico |
| Tipos de café utilizables | Café molido y cápsulas ESE |
| Funciones | Café, capuchino, vapor, agua caliente |
| Limpieza | Limpieza diaria del depósito y del Pannarello |
| Descalcificación | Cada 3-4 meses con solución Saeco |
| Mantenimiento | No sumergir, no lavar en lavavajillas |
| Reparaciones | Solo por centros autorizados |
Preguntas frecuentes - NINA CAPPUCCINO SAECO
Preguntas de los usuarios sobre NINA CAPPUCCINO SAECO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cafetera automatica en formato PDF gratis! Encuentra tus instrucciones NINA CAPPUCCINO - SAECO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. NINA CAPPUCCINO de la marca SAECO.
MANUAL DE USUARIO NINA CAPPUCCINO SAECO
INSTRUCCIONES PARA EL USO
INSTRUCCIONES DE USO
INSTRUCCIONES DE USO
CE
LEA ATENTAMENTE ESTAS INSTRUCCIONES DE USO ANTES DE UTILIZAR LA MÁQUINA.
LEA ESTAS INSTRUCCIONES DE OPERACIÓN CUIDADOSAMENTE ANTES DE USAR LA MÁQUINA.
LEA ATENTAMENTE ESTAS INSTRUCCIONES ANTES DE UTILIZAR LA MÁQUINA.
LEA ATENTAMENTE LAS SIGUIENTES INSTRUCCIONES DE USO ANTES DE UTILIZAR LA MÁQUINA.
LEA ATENTAMENTE ESTAS INSTRUCCIONES ANTES DE UTILIZAR EL APARATO.
Vuelva a montar la parte exterior del pannarello.

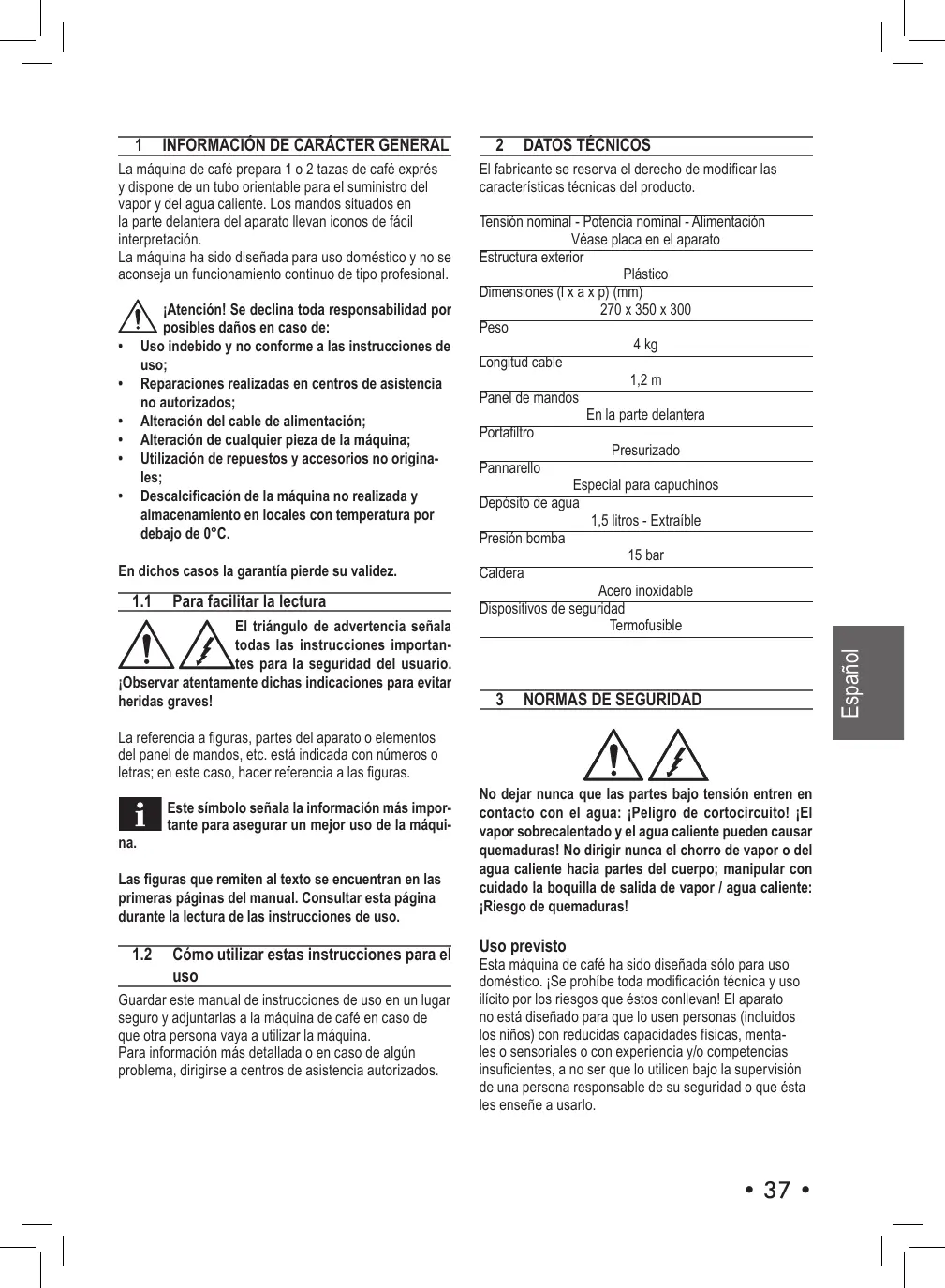

La máquina de café prepara 1 o 2 tazas de café expreso y dispone de un tubo orientable para el suministro de vapor y agua caliente. Los mandos situados en la parte delantera del aparato llevan iconos de fácil interpretación.
La máquina ha sido diseñada para uso doméstico y no se recomienda un funcionamiento continuo de tipo profesional.
¡Atención! Se declina toda responsabilidad por posibles daños en caso de:
- Uso indebido y no conforme a las instrucciones de uso;
- Reparaciones realizadas en centros de asistencia no autorizados;
- Alteración del cable de alimentación;
- Alteración de cualquier pieza de la máquina;
- Utilización de repuestos y accesorios no originales;
- Descalcificación de la máquina no realizada y almacenamiento en locales con temperatura por debajo de 0 °C.
En dichos casos la garantía pierde su validez.
1.1 Para facilitar la lectura
El triángulo de advertencia señala todas las instrucciones importantes para la seguridad del usuario.
Observar atentamente dichas indicaciones para evitar heridas graves.
La referencia a figuras, partes del aparato o elementos del panel de mandos, etc. está indicada con nombres o letras; en este caso, hacer referencia a las figuras.
En este sentido, la información más importante para asegurar un mejor uso de la máquina.
Las figuras que remiten al texto se encontrarán en las primeras páginas del manual. Consultar esta página durante la lectura de las instrucciones de uso.
1.2 Cómo utilizar estas instrucciones para el uso
Guardar este manual de instrucciones de uso en un lugar seguro y adjuntarlo a la máquina de café en caso de que otra persona vaya a utilizar la máquina.
Para información más detallada o en caso de algún problema, dirigirse a centros de asistencia autorizados.
2 DATOS TÉCNICOS
El fabricante se reserva el derecho de modificar las características técnicas del producto.
Tensión nominal - Potencia nominal - Alimentación: Véase placa en el aparato
Estructura exterior
Plástico
Dimensiones (l x a x p) (mm)
270 x 350 x 300
Peso
4 kg
Longitud del cable
1.2 m
Panel de mandos
En la parte delantera
Portafiltro
Presurizado
Pannarello
Especial para capuchinos
Depósito de agua
Dispositivos de seguridad
Termofusible
3 NORMAS DE SEGURIDAD
No dejar que las partes bajo tensión entren en contacto con el agua: ¡Peligro de cortocircuito! El vapor sobrecalentado y el agua caliente pueden causar quemaduras. No dirigir nunca el chorro de vapor o de agua caliente hacia partes del cuerpo; manipular con cuidado la boquilla de salida de vapor/agua caliente: ¡Riesgo de quemaduras!
Uso previsto
Esta máquina de café ha sido diseñada solo para uso doméstico. Se prohíbe toda modificación técnica y uso ilícito por los riesgos que ellos conllevan. El aparato no está diseñado para que lo usen personas (incluidos los niños) con reducidas capacidades físicas, mentales o sensoriales o con experiencia y/o competencias insuficientes, a no ser que lo utilicen bajo la supervisión de una persona responsable de su seguridad o que estas enseñen su uso.
Alimentación de corriente eléctrica
Conectar la máquina de café solo a una toma de corriente adecuada. La tensión debe corresponder al valor indicado en la placa del aparato.
Cable de alimentación
Nunca usar la máquina de café si el cable de alimentación es defectuoso. Si el cable de alimentación está dañado, solicitar al fabricante o al servicio de asistencia al cliente la sustitución del mismo. Procurar que el cable de alimentación no pase por esquinas o cantos agudos ni por encima de objetos muy calientes. Protegerlo del aceite.
No llevar ni tirar de la máquina agarrándola por el cable. No desenchufar la máquina tirando del cable ni tocar el enchufe con las manos mojadas.
Procurar que el cable de alimentación no cuelgue libremente de mesas o estanterías.
Protección de las personas
Mantener la máquina fuera del alcance de los niños para evitar que jueguen con el aparato.
Los niños no se dan cuenta de los peligros relacionados con el uso indefinido de un electrodoméstico. No dejar al alcance de los niños los materiales usados para embalar la máquina.
Peligro de quemaduras
No dirigir contra sí mismo ni contra los demás el chorro de vapor sobrecalentado o de agua caliente. Usar siempre las empuñaduras o los mandos.
Nunca quitar el portafiltro presurizado durante el suministro del café. Durante la fase de calentamiento del grupo de café pueden salir unas gotas de agua caliente.
Colocación
Colocar la máquina de café en un lugar seguro, donde nadie pueda volcarla o quedar herido.
Agua caliente o vapor sobrecalentado podrán salir de los tubos: ¡Riesgo de quemaduras!
No colocar la máquina en un lugar con temperatura inferior a 0°C; las bajas temperaturas pueden dañar la máquina.
No usar la máquina de café en lugares abiertos.
No apoyar la máquina sobre superficies muy calientes ni cerca de llamas abiertas a fin de evitar que su carrocería se derrita o que de cualquier manera se dañe.
Limpieza
Antes de limpiar la máquina, es necesario desactivar la máquina pulsando el botón ON/OFF y, a continuación, desconectar la máquina de la toma de corriente. Esperar hasta que la máquina se enfríe. ¡Nunca sumergir la máquina en el agua!
Se prohíbe terminantemente tratar de intervenir en la estructura interna de la máquina.
No usar el agua que ha quedado en el depósito durante unos días para uso alimentario. Volver a llenar el depósito con agua potable fresca.
Espacio para el uso y el mantenimiento
Para un funcionamiento correcto de la máquina de café se recomienda lo siguiente:
Elegir una superficie de apoyo bien nivelada; elegir un ambiente suficientemente iluminado e higiénico. La toma de corriente debe ser de fácil acceso; calcular una distancia mínima de la máquina con respecto a la pared como muestra la figura (Fig. A).
Conservación de la máquina
En caso de que no se vaya a usar la máquina durante largos periodos de tiempo, debe apagarse y desconectarse de la toma de corriente. Guardar la máquina en un lugar seco y al que no puedan acceder los niños. Proteger la máquina del polvo y de la humedad.
Reparaciones / Mantenimiento
En caso de averías, desperfectos o sospecha de desperfectos tras una caída, se recomienda desconectar en seguida la máquina de la toma de corriente. Nunca poner en funcionamiento una máquina que presente desperfectos. Solo los centros de asistencia autorizados pueden realizar reparaciones a la máquina. En caso de reparaciones realizadas de forma incorrecta, se declina toda responsabilidad por posibles daños.
Antiincendio
En caso de incendio usar extintores de anhídrido carbónico (CO₂). No usar agua ni extintores de polvo.
Componentes de la máquina (Pág. 2)
1 Panel de mandos 2 Interruptor ON/OFF 3 Depósito de agua 4 Mando de agua caliente / vapor 5 Bandeja de goteo + rejilla 6 Grupo de café 7 Tubo de vapor (pannarello) 8 Cable de alimentación 9 Cuchara dosificadora para café molido 10 Portafiltro presurizado 11 Filtro para café molido (único para el suministro de 1 o 2 cafés) 12 Adaptador de filtro para café molido 13 Tornillo de suministro 14 Filtro para pastillas de café 15 Piloto luminoso café / agua - "Máquina lista" 16 Piloto luminoso "Vapor lista" 17 Mando de selección 18 Cappuccinatore (opcional)
4 INSTALACIÓN
Para su seguridad y la seguridad de otras personas observar atentamente las "Normas de seguridad" descritas en el cap. 3.
4.1 Embalaje
El embalaje original ha sido diseñado y realizado para proteger la máquina durante el transporte. Se aconseja guardarlo para transportes futuros.
4.2 Advertencia para la instalación
Antes de instalar la máquina, respetar las siguientes normas de seguridad:
- colocar la máquina en un lugar seguro;
- asegurarse de que los niños no tengan la posibilidad de jugar con la máquina;
- no apoyar la máquina sobre superficies muy calientes ni cerca de llamas abiertas.
Ahora se puede conectar la máquina de café a la red eléctrica.
Nota: se aconseja lavar los componentes antes de utilizarlos por primera vez y/o después de un período de inutilización.
4.3 Conexión de la máquina
¡La corriente eléctrica puede ser peligrosa! Por tanto, observar siempre atentamente las normas de seguridad. ¡Nunca usar cables defectuosos! Los cables y los enchufes defectuosos deben ser sustituidos en seguida en los centros de asistencia autorizados.
La tensión del aparato ha sido determinada en fábrica. Comprobar que la tensión de red corresponda a los valores indicados en la placa de identificación situada en la parte de abajo del aparato.
- Antes de conectar la máquina a la red eléctrica, comprobar que el interruptor ON/OFF (2) no está en la posición de encendido.
- Conectar el enchufe a una toma de corriente de pared de tensión adecuada.
4.4 Depósito de agua
- (Fig.1) - Extraer el depósito de agua (3).
- (Fig.2) - Aclarar y llenar con agua potable fresca evitando llenar hasta el tope.
- (Fig.1) - Introducir el depósito de agua asegurándose de que esté colocado correctamente en su alojamiento.
Introducir en el depósito siempre y solo agua potable fresca sin gas. El agua caliente y otros
líquidos pueden estropear el depósito. No poner en funcionamiento la máquina sin agua: asegurarse de que haya suficiente agua en el depósito.
4.5 Carga del circuito
Antes de la puesta en funcionamiento, tras un largo periodo sin usar la máquina y después de haber suministrado vapor, recargar el circuito.
(Fig.3) - Pulsar el interruptor ON/OFF (2). - (Fig.4) - Colocar un recipiente bajo del tubo de vapor. - (Fig.5) - Abrir el mando (4) "agua caliente/vapor" girándolo en el sentido contrario a las agujas del reloj. - (Fig.6) - Llevar el mando de selección (17) a la posición \(\widehat{\mathbf{u}}\) . - Esperar a que desde el tubo de vapor (pannarello) salga un chorro de agua regular. - (Fig.6) - Llevar el mando de selección (17) a la posición - Cerrar el mando (4) "agua caliente/vapor" girándolo en el sentido de las agujas del reloj. Retirar el recipiente.
Ahora la máquina está lista para el funcionamiento; para los detalles de funcionamiento sobre el suministro de café y vapor, consultar los capítulos correspondientes.
4.6 Ajuste de la bandeja de goteo
La bandeja de goteo se puede ajustar para adaptarla al tamaño de las tazas utilizadas.
Para ajustar la altura de la bandeja de goteo, proceder de la siguiente manera:
(Fig.24) - Levantar la bandeja de goteo y retirar la rejilla. - (Fig.25) - Extraer el soporte ubicado debajo de la bandeja. - (Fig.26 - 27) - Girar el soporte y colocarlo en la máquina de café. - (Fig.28) - Colocar la bandeja de goteo sobre el soporte y volver a colocar la rejilla.
5 SUMINISTRO DE CAFÉ
¡Atención! Nunca quitar el portafiltro presurizado girándolo manualmente en el sentido de las agujas del reloj durante el suministro del café. Riesgo de quemaduras.
- Durante esta operación, el piloto luminoso (15) "Máquina lista" se puede encender y apagar; dicho funcionamiento debe ser considerado normal y no una anomalía.
- Asegurarse, antes de usar la máquina, de que el mando (4) "agua caliente/vapor" está cerrado y que haya suficiente agua en el depósito. (Fig.3) - Pulsar el interruptor ON/OFF (2).
- Esperar a que el piloto luminoso (15) "Máquina lista" se encienda; a continuación, la máquina está lista para el suministro de café.
5.1 Con café molido
- (Fig.7) - Introducir el tornillo (13) en el portafiltro presurizado (10).
- (Fig.8A) - Introducir el adaptador (12) en el portafiltro presurizado (10) y, a continuación, introducir el filtro (11).
- (Fig.11) - Fijar el portafiltro en el grupo de café (6) introduciéndolo bajo del grupo.
- (Fig.12) - Girar el portafiltro de izquierda a derecha hasta que se bloquee.
- (Fig.14) - Precalentar el portafiltro presurizado llevando el mando de selección (17) a la posición "n"; empezará a salir agua del portafiltro presurizado (esta operación es necesaria sólo para el primer café).
- Después de haber dejado correr 50 cc de agua, llevar el mando de selección (17) a la posición "●" para detener el suministro.
- (Fig.16) - Retirar el portafiltro de la máquina girándolo de derecha a izquierda y vaciar el agua restante. Gracias al especial bajo (11) de la máquina, no es necesario cambiar de bajo para obtener uno o dos cafés.
- (Fig.9A) - Añadir 1 -1,5 medidas para un café individual o 2 medidas rasas para un café doble; limpiar el borde del portafiltro de los restos de café.
- (Fig.11) - Fijar el portafiltro (10) en el grupo de café (6) introduciéndolo bajo del grupo.
- (Fig.12) - Girar el portafiltro de izquierda a derecha hasta que se bloquee.
- (Fig.13) - Colocar 1 ó 2 tazas precalentadas debajo del portafiltro presurizado; asegurarse de que las tazas estén debajo de los orificios de suministro de café. (Fig.14) - Girar el mando de selección (17) a la posición
- Una vez obtenida la calidad de café deseada, girar el mando de selección (17) a la posición "●" para detener el suministro de café. Finalizado el suministro, esperar unos segundos, retirar las tazas con el café (Fig.15).
- (Fig.16) - Extraer el portafiltro presurizado y vaciarlo de los posos.
Nota: en el portafiltro queda una pequeña cantidad de agua; esto es normal y se debe a las características del portafiltro. Nota de limpieza: mantener el filtro del portafiltro presurizado limpio, retirándolo de su alojamiento y lavando con agua potable (Fig.17). Lavar el adaptador y el tornillo del portafiltro; a continuación, lavar también el portafiltro.
5.2 Con pastillas de café
- (Fig.10) - Quitar, utilizando una cucharita de café, el filtro para café molido (11) y el adaptador (12) del portafiltro presurizado (10).
- (Fig.7) - Quitar el tornillo (13) en el portafiltro presurizado (10).
- (Fig.9B) - Introducir el filtro para pastillas (14) en el portafiltro presurizado (10).
- (Fig.11) - Fijar el portafiltro presurizado en el grupo de café (6) introduciéndolo bajo del grupo.
- (Fig.12) - Girar el portafiltro de izquierda a derecha hasta que se bloquee.
- (Fig.14) - Precalentar el portafiltro presurizado llevando el mando de selección (17) a la posición "O"; empezará a salir agua del portafiltro presurizado (esta operación es necesaria solo para el primer café).
- Después de haber dejado correr 50cc de agua, llevar el mando de selección (17) a la posición "●" para detener el suministro de agua caliente.
- (Fig.16) - Retirar el portafiltro presurizado de la máquina girándolo de derecha a izquierda. Vaciarlo procurando no quitar el filtro.
- (Fig.9B) - Introducir la pastilla de café en el portafiltro; asegurarse de que el papel de la pastilla de café no salga del portafiltro.
- (Fig.11) - Fijar el portafiltro presurizado en el grupo de café (6) introduciéndolo bajo del grupo.
- (Fig.12) - Girar el portafiltro de izquierda a derecha hasta que se bloquee.
- Colocar 1 taza precalentada bajo del portafiltro; asegurarse de que las tazas estén bajo los orificios de suministro de café.
- (Fig.14) - Girar el mando de selección (17) a la posición
- Una vez obtenida la calidad de café deseada, girar el mando de selección (17) a la posición "●" para detener el suministro de café; retirar la taza con el café.
- (Fig.16) - Finalizado el suministro, esperar unos segundos, después extraer el portafiltro y tirar la pastilla de café usada.
Nota de limpieza: mantener el filtro del portafiltro presurizado limpio, retirándolo de su alojamiento y lavándolo con agua potable (Fig.17). A continuación, lavar también el portafiltro.
6 SELECCIÓN DEL TIPO DE CAFÉ - CONSEJOS
En general es posible utilizar cualquier tipo de café que se encuentre en venta. Sin embargo, el café es un producto natural y su sabor cambia en función del origen y de la mezcla; por tanto es aconsejable probar varios tipos hasta encontrar el café que nos agrade más. De todas formas, para obtener mejores resultados se aconseja utilizar mezclas preparadas especialmente para las máquinas de café expreso. La calidad del café del portafiltro presurizado debe ser regular y sin goteo.
Es posible modificar la velocidad de salida del café cambiando levemente la cantidad de café del filtro y/o usando un café que tenga un grado de molido diferente.
Para asegurar un excelente resultado en taza y facilitar la limpieza y la preparación, Saeco recomienda usar pastillas de café monodosis marcadas ESE.
ANTES DE REALIZAR CUALQUIER OPERACIÓN DE SUMINISTRO DE VAPOR O DE AGUA CALIENTE, COMPROBAR QUE EL TUBO DE VAPOR (PANNARELLO) ESTÉ ORIENTADO HACIA LA BANDEJA DE GOTEO.
7 AGUA CALIENTE
¡Riesgo de quemaduras! Al empezar el suministro se pueden producir algunas salpicaduras de agua caliente. El tubo de suministro puede alcanzar temperaturas elevadas: no tocarlo directamente con las manos.
(Fig.3) - Pulsar el interruptor ON/OFF (2). - Esperar a que el piloto luminoso (15) "Máquina lista" se encienda; a continuación, la máquina está lista. - (Fig.18) - Colocar un recipiente o una taza de té debajo del tubo de vapor (pannarello). (Fig.5) - Abrir el mando (4). - (Fig.6) - Llevar el mando de selección (17) a la posición. - Una vez obtenida la cantidad de agua caliente deseada, llevar el mando de selección (17) a la posición "●". (Fig.5) - Cerrar el mando (4). - Retirar el recipiente con el agua caliente.
8 VAPOR / CAPUCHINO
¡Riesgo de quemaduras! Al empezar el suministro se pueden producir algunas salpicaduras de agua caliente. El tubo de suministro puede alcanzar temperaturas elevadas: no tocarlo directamente con las manos.
- (Fig.3) - Pulsar el interruptor ON/OFF (2).
- Esperar a que el piloto luminoso (15) "Máquina lista" se encienda. (Fig.19) - Llevar el mando de selección (17) a la posición.
- Esperar a que el piloto luminoso (16) se encienda; a continuación, la máquina está lista para el suministro de vape.
- (Fig.18) - Colocar un recipiente debajo del tubo de vapor.
- (Fig.5) - Abrir el mando (4) durante algunos segundos para que salga el agua que ha quedado en el tubo de vapor (pannarello); en poco tiempo, empezará a salir solo vapor.
- Cerrar el mando (4) y retirar el recipiente.
- Llenar con leche fría 1/3 del recipiente que desee utilizar para preparar el capuchino.
Para garantizar un mejor resultado, usar leche fría.
- (Fig.20) - Sumergir el tubo de vapor en la leche y abrir el mando (4); girándolo en el sentido contrario a las agujas del reloj; mover lentamente el recipiente que contiene la leche de abajo hacia arriba para que la operación de calentamiento sea uniforme.
Se recomienda un suministro máximo de 60 segundos.
- Al final, cerrar el mando (4) y retirar la taza con la leche montada. (Fig.19) - Llevar el mando de selección (17) a la posición
Si también los pilotos luminosos están encendidos, la máquina tiene una temperatura demasiado elevada para el suministro de café.
- Proceder con la operación de carga del circuito como se indica en el apartado 4.5 para que la máquina sea operativa.
Nota: la máquina es operativa cuando el piloto luminoso (15) "Máquina lista" está encendido fijo.
Nota: si no se puede preparar un capuchino como se ha descrito, se debe recargar el circuito como se describe en el Apartado 4.5 y volver a repetir las operaciones.
El mismo sistema puede ser utilizado para el calentamiento de otras bebidas.
- Tras el uso, limpiar el tubo de vapor con un paño húmedo.
9 LIMPIEZA
El mantenimiento y la limpieza pueden ser realizados solo cuando la máquina está fría y desconectada de la red eléctrica.
- No sumergir la máquina en el agua ni introducir sus componentes en el lavavajillas.
- No use alcohol etílico, disolventes y/o productos químicos agresivos.
- Es aconsejable limpiar el depósito de agua diariamente y llenarlo con agua fresca.
- (Fig.21-22) - Diariamente, después de calentar la leche, desmontar la parte exterior del pannarello y lavarla con agua potable fresca.
- (Fig.23) - Una vez a la hora se debe limpiar el tubo de vapor. Para realizar esta operación se debe:
- desmontar la parte exterior del pannarello (para la limpieza habitual);
- aflojar la abrazadera (sin quitarla);
- retirar la parte superior del pannarello del tubo de vapor;
- lavar la parte superior del pannarello con agua potable fresca;
- lavar el tubo de vapor con un paño humedecido y quitar los eventuales residuos de leche; -volver a colocar la parte superior en el tubo de vapor (asegurarse de que se haya introducido completamente). -apretar la abrazadera aflojada anteriormente. Volver a montar la parte exterior del pannarello.
- (Fig.24) - Vaciar y lavar la bandeja de goteo diariamente.
- Limpiar la máquina usando un paño suave humedecido con agua.
- (Fig.17) - Para limpiar el portafiltro presurizado proceder de la siguiente manera:
- Extraer el filtro y lavarlo bien con agua caliente.
- Extraer el adaptador (si está instalado) y lavarlo bien con agua caliente.
- Extraer el tornillo y lavarlo bien con agua caliente.
- Lavar el interior del portafiltro presurizado.
- No secar la máquina ni sus componentes usando un horno de microondas o un horno convencional.
Nota: no lavar el portafiltro presurizado en el lavavajillas.
10 DESCALCIFICACIÓN
La formación de cal se produce con el uso del aparato; el ciclo de descalcificación debe efectuarse regularmente cada 3-4 meses y/o cuando se observa una reducción del volumen de agua.
Si se desea efectuar la limpieza personalmente, se puede utilizar un producto descalcificante no
tóxico ni nocivo para máquinas de café que se encontraría normalmente de venta en establecimientos. Se aconseja el uso del líquido descalcificante Saeco.
¡Atención! No utilizar bajo ningún concepto vinagre como líquido descalcificante.
(Fig.1) - Retirar y vaciar el depósito de agua. - (Fig.2) - Mezclar el líquido descalcificante con agua como indicado en el envase del producto descalcificante y verter la mezcla en el depósito; introducir el depósito en la máquina. - (Fig.3) - Encender la máquina pulsando el interruptor ON/OFF (2). - (Fig.4) - Colocar un recipiente bajo el tubo de vapor. - (Fig.5 - 6) - Abrir el mando (4) y colocar el mando de selección (17) en la posición "", para retirar a intervalos (una taza a la vez) todo el líquido descalcificante. Para detener el suministro, colocar el mando de selección (17) en la posición " ● " y cerrar el mando (4). - (Fig.3) - Dejar pasar unas 10-15 horas entre cada intervalo, desconectando la máquina a través del interruptor ON/OFF (2), para que el líquido descalcificante haga efecto. Vaciar el recipiente. - (Fig.1-2)- Una vez consumido el líquido descalcificante, extraer el depósito de agua, aclararlo y llenarlo con agua potable fresca. (Fig.1) - Volver a colocar el depósito en la máquina. - (Fig.4) - Colocar un recipiente bajo el tubo de vapor. - (Fig.5 - 6) - Abrir el mando (4) y colocar el mando de selección (17) en la posición "" para vaciar 2/3 del agua; para detener el suministro, colocar el mando de selección (17) en la posición "" y cerrar el mando (4). - Dejar calentar la máquina y vaciar el contenido residual del depósito de agua como ya explicado.
Si se usa un producto distinto del aconsejado, se recomienda respetar siempre las instruccio
nes del fabricante indicadas en el envase del producto descalcificante.
11 CAPPUCCINATORE (OPCIONAL)
El cappuccinatore está disponible sólo en algunos modelos de máquina; permite preparar los más exquisitos capuchinos haciendo más práctica y rápida cada operación.
Instalar el cappuccinatore es muy fácil:
1 (Fig.29) - Aflojar la abrazadera ubicada en la parte superior del cappuccinatore. 2 Introducir completamente el cappuccinatore en el tubo de vapor. 3 (Fig.30) - Apretar la abrazadera. Para usar el cappuccinatore se debe preparar la máquina como se describe en los apartados correspondientes.
Antes de utilizar los accesorios recomendamos lavarlos con agua corriente; (Fig.31-32) sumergir el tubo de aspiración en un recipiente con agua fresca y suministrar una pequeña cantidad de vapor (consultar las instrucciones correspondientes); esto garantizará una limpieza perfecta antes del uso.
Para la limpieza del cappuccinatore, limpiar el tubo de aspiración aspirando agua limpia.
Durante la preparación de la máquina, de ser posible, preparar un recipiente con la leche que se va a utilizar o bien usar directamente el contenedor de la leche; colocarlo al lado de la máquina.
- (Fig.33) - Sumergir el tubo de aspiración en la leche que se va a preparar.
- (Fig.34) - Suministrar vapor como se describe en el Apartado 8; regular el tornillo para modificar la crema de la leche.
Para obtener más crema, levantar suavemente el tornillo.
- Tras preparar el capuchino, sumergir el tubo de aspiración en un recipiente con agua limpia y suministrar vapor. Cuando salga agua clara, el cappuccinatore está limpio. Limpiar la parte exterior del tubo de aspiración con un paño húmedo.
Desmontar y lavar completamente el cappuccinatore una vez a la semana.
Para el lavado completo del cappuccinatore, proceder de la siguiente manera:
¡Atención! No utilizar vapor cuando la parte del terminal del cappuccinatore no está insertado correctamente.
(Fig.36) - Lavar la parte terminal con agua tibia. Asegu
rarse de que no quede suciedad en su interior.
Tras lavar los componentes del cappuccinatore, montarlo de nuevo en el racor que está montado en la máquina.
11 ELIMINACIÓN DEL APARATO
Este producto cumple con la Directiva EU 2002/96/EC.
El símbolo en el producto o en su empaque indica que este producto no se puede tratar como desperdicios normales del hogar.
Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje.
Al asegurarse de que este producto se describe correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
| Avería | Posibles causas | Solutión |
| Laquina no se enciende | Máquina no conectada a la red electrónica. | Conectar laquina a la red electrónica. |
| La bomba es muy ruidosa. | Falta agua en el depósito | Llenar con agua (apartado 4.4). |
| El café sale frío. | El piloto luminoso (15) “Máquina lista” está apagado cuando se ha升降ado el mando de selección (17) a la posición”. | Esperar a que el piloto luminoso (15) se enciende. |
| No se ha introducido el portafiltro para el precalentimiento (cap. 5). | Precalentar el portafiltro. | |
| Tazas frías. | Precalentar las tazas con agua caliente. | |
| No se forma la crema de la leche.No es possible preparar el capuchino. | Leche no adecuad: leche en polvo, leche desnatada. | Utilizar leche entera. |
| Pannarello sucio. | Limpiar el pannarello como se describe en el Cap.9. | |
| No hay más vapor en la caldera. | Cargar el circuito (apartado 4.5) y repetir las operaciones descritas en el Cap. 8. | |
| El café sale muy=rápido y no se forma la crema. | Hay muy poco café en el portafiltro. | Añadir café (cap. 5). |
| Molido demasiado grueso. | Usar una mezcla不一样 (cap.6). | |
| Café viejo o no adecuado. | Usar una mezcla不一样 (cap.6). | |
| Pastilla de café vieja o inadecka. | Cambiar la pastilla de café usada. | |
| Falta un componente en el portafiltro. | Comprobar que todos los componentes estén presentes e instalados correctamente. | |
| El café no sale o bien sale en gotas. | Falta agua. | Llenar con agua (apartado 4.4). |
| Molido demasiado fino. | Usar una mezcla不一样 (cap.6). | |
| Café comprimido en el portafiltro. | Mover el café molido. | |
| Hay demasiado café en el portafiltro. | Reducir lacantidad de café en el portafiltro. | |
| Mando (4) abierto. | Cerrar el mando (4). | |
| Máquina calcificada. | Descalcificar laquina (cap.10). | |
| Filtro del portafiltro obstruido. | Limpiar el filtro (cap.9). | |
| Pastilla de café inadecka. | Cambiar el tipo de pastilla de café. | |
| El café sale FHAura de los bords del portafiltro. | Portafiltro colocado de forma incorrec- ta en el grupo de café. | Colocar el portafiltro de forma correcta (cap.5). |
| Borde superior del portafiltro sucio. | Limpiar el borde del portafiltro. | |
| Pastilla de café colocada de forma incorrecta. | Colocar la pastilla de café correctamente de manière que no salga del portafiltro. | |
| Hay demasiado café en el portafiltro. | Reducir lacantidad de café utilizing la cucchara dosificadora. |
Para las averías no mencionadas en la tabla o en caso de que las soluciones indicadas no funcionen, contactar con un centro de asistencia.
1 GENERALIDADES
La cafetera está indicada para la preparación de 1 o 2 tazas de café expreso y está equipada con un tubo orientable para la distribución de vapor y agua caliente.
Siga escrupulosamente estas indicaciones para evitar lesiones graves.
Depósito de agua
Dispositivos de seguridad
Termofusible
3 NORMAS DE SEGURIDAD
La máquina de café ahora está lista para ser conectada a la red eléctrica.
Si también los indicadores LED están encendidos, la temperatura de la máquina será demasiado elevada para distribuir el café.
DECLARACIÓN DE CONFORMIDAD CE
2006/95 CE, 2004/108 CE,
1992/31 CE, 1993/68 CE
DECLARACIÓN DE CONFORMIDAD CE
CE 2006/95, CE 2004/108
Nosotros, la Empresa:
Saeco International Group
Via Torretta, 240
40041 GAGGIO MONTANO (BO)
declaramos bajo nuestra responsabilidad que el producto:
MÁQUINA DE CAFÉ
TIPO: SIN 026X
al cual se refiere esta declaración, cumple con las siguientes normas:
- Seguridad de los aparatos electrodomésticos y análogos
- Requisitos generales - EN 60335-1 (2002) + A1(2004)
- A2(2006) + A11(2004) + A12 (2006)
- Seguridad de los aparatos electrodomésticos y análogos - Parte 2-15 - Requisitos particulares para aparatos para calentar líquidos - EN 60 335-2-15 (2002) + A1(2005)
- Seguridad de los aparatos electrodomésticos y análogos. Campos electromagnéticos. Técnicas de ensayo y de medida EN 50366 (2003) + A1 (2006).
- Límites y métodos de medida de las características relativas a la perturbación radioeléctrica de los aparatos electrodomésticos o analógicos accionados por motor o con dispositivos térmicos, de las herramientas y equipos eléctricos análogos - EN 55014-1 (2000) + A1 (2001) + A2 (2002)
- Compatibilidad electromagnética (CEM) Parte 3: Límites - Sección 2: Límites para las emisiones de corriente armónica (equipos con corriente de entrada ≤ 16 A por fase) - EN 61000-3-2 (2000)
- Compatibilidad electromagnética (CEM) Parte 3: Límites - Sección 3: Limitación de las fluctuaciones de tensión y del flicker en redes de baja tensión para los equipos con corriente de entrada ≤ 16 A. EN 61000-3-3 (1995) + A1 (2001)
- Requisitos para los aparatos electrodomésticos, herramientas eléctricas y aparatos análogos. Inmunidad. Norma de familia de productos EN 55014-2 (1997) + A1 (2001)
conforme a lo establecido en las directivas:
- ¡ATENCIÓN! SE DECLINA TODA RESPONSABILIDAD POR POSIBLES DAÑOS EN CASO DE
- PARA FACILITAR LA LECTURA
- CÓMO UTILIZAR ESTAS INSTRUCCIONES PARA EL USO
- DATOS TÉCNICOS
- NORMAS DE SEGURIDAD
- USO PREVISTO
- ALIMENTACIÓN DE CORRIENTE ELÉCTRICA
- CABLE DE ALIMENTACIÓN
- PROTECCIÓN DE LAS PERSONAS
- PELIGRO DE QUEMADURAS
- COLOCACIÓN
- LIMPIEZA
- ESPACIO PARA EL USO Y EL MANTENIMIENTO
- CONSERVACIÓN DE LA MÁQUINA
- REPARACIONES / MANTENIMIENTO
- ANTIINCENDIO
- COMPONENTES DE LA MÁQUINA (PÁG. 2)
- INSTALACIÓN
- EMBALAJE
- ADVERTENCIA PARA LA INSTALACIÓN
- CONEXIÓN DE LA MÁQUINA
- DEPÓSITO DE AGUA
- CARGA DEL CIRCUITO
- AJUSTE DE LA BANDEJA DE GOTEO
- SUMINISTRO DE CAFÉ
- CON CAFÉ MOLIDO
- CON PASTILLAS DE CAFÉ
- SELECCIÓN DEL TIPO DE CAFÉ - CONSEJOS
- AGUA CALIENTE
- VAPOR / CAPUCHINO
- PARA GARANTIZAR UN MEJOR RESULTADO, USAR LECHE FRÍA
- SE RECOMIENDA UN SUMINISTRO MÁXIMO DE 60 SEGUNDOS
- NOTA: LA MÁQUINA ES OPERATIVA CUANDO EL PILOTO LUMINOSO (15) "MÁQUINA LISTA" ESTÁ ENCENDIDO FIJO
- EL MISMO SISTEMA PUEDE SER UTILIZADO PARA EL CALENTAMIENTO DE OTRAS BEBIDAS
- NOTA: NO LAVAR EL PORTAFILTRO PRESURIZADO EN EL LAVAVAJILLAS
- DESCALCIFICACIÓN
- SI SE DESEA EFECTUAR LA LIMPIEZA PERSONALMENTE, SE PUEDE UTILIZAR UN PRODUCTO DESCALCIFICANTE NO
- ¡ATENCIÓN! NO UTILIZAR BAJO NINGÚN CONCEPTO VINAGRE COMO LÍQUIDO DESCALCIFICANTE
- SI SE USA UN PRODUCTO DISTINTO DEL ACONSEJADO, SE RECOMIENDA RESPETAR SIEMPRE LAS INSTRUCCIO
- CAPPUCCINATORE (OPCIONAL)
- ELIMINACIÓN DEL APARATO
- GENERALIDADES
Marca : SAECO
Modelo : NINA CAPPUCCINO
Categoría : Cafetera automatica
