MANUALE UTENTE NINA CAPPUCCINO SAECO

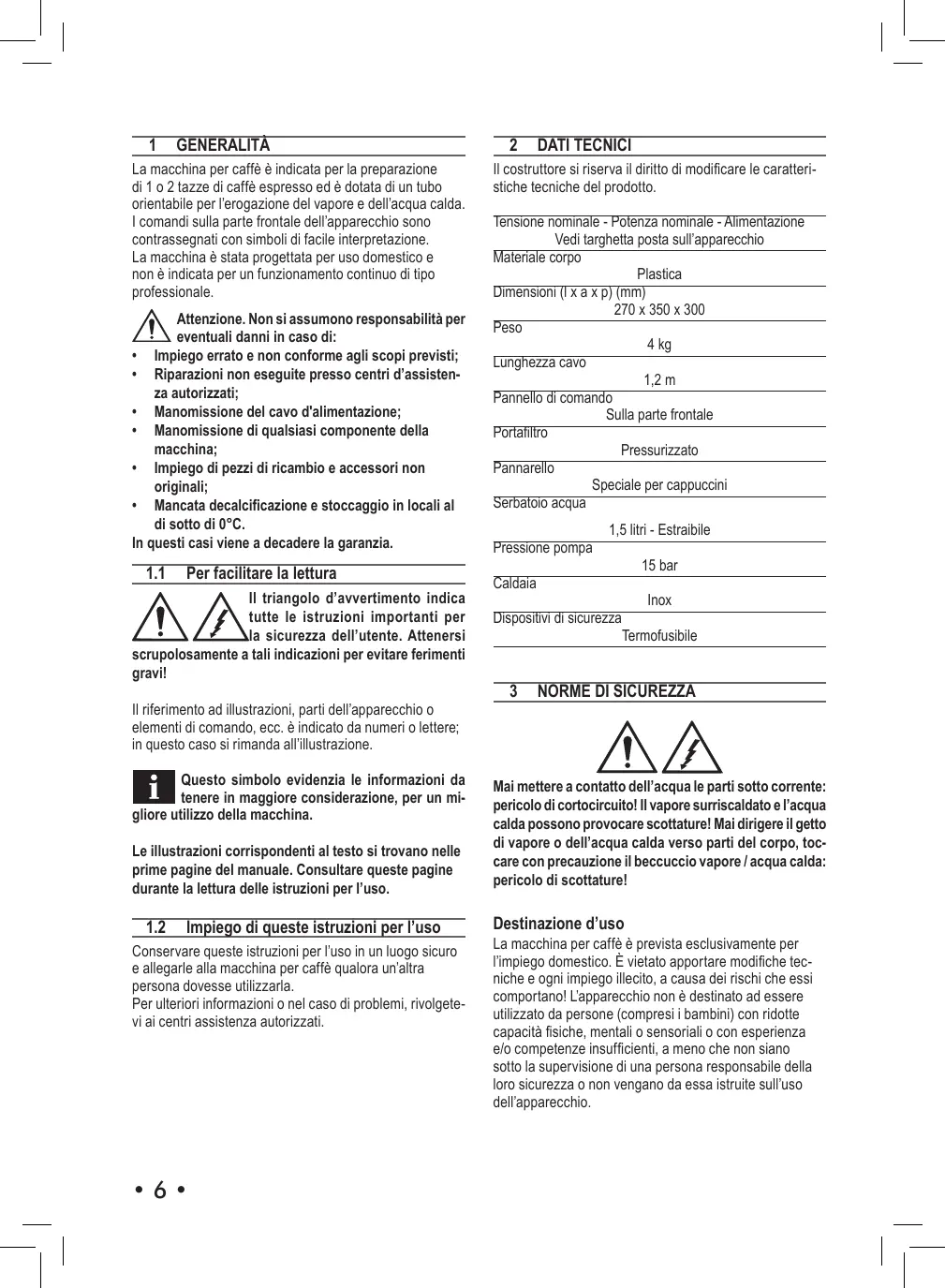

Generalità La macchina per caffè è indicata per la preparazione di 1 o 2 tazze di caffè espresso ed è dotata di un tubo orientabile per l’erogazione del vapore e dell’acqua calda. I comandi sulla parte frontale dell’apparecchio sono contrassegnati con simboli di facile interpretazione. La macchina è stata progettata per uso domestico e non è indicata per un funzionamento continuo di tipo professionale. Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

• Impiego errato e non conforme agli scopi previsti;
• Riparazioni non eseguite presso centri d’assistenza autorizzati;
• Manomissione del cavo d'alimentazione;
• Manomissione di qualsiasi componente della macchina;
• Impiego di pezzi di ricambio e accessori non originali;
• Mancata decalcificazione e stoccaggio in locali al di sotto di 0°C. In questi casi viene a decadere la garanzia.

Per facilitare la lettura Il triangolo d’avvertimento indica tutte le istruzioni importanti per la sicurezza dell’utente. Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi! Il riferimento ad illustrazioni, parti dell’apparecchio o elementi di comando, ecc. è indicato da numeri o lettere; in questo caso si rimanda all’illustrazione. Questo simbolo evidenzia le informazioni da tenere in maggiore considerazione, per un migliore utilizzo della macchina. Le illustrazioni corrispondenti al testo si trovano nelle prime pagine del manuale. Consultare queste pagine durante la lettura delle istruzioni per l’uso.

1.2 Impiego di queste istruzioni per l’uso

Conservare queste istruzioni per l’uso in un luogo sicuro e allegarle alla macchina per caffè qualora un’altra persona dovesse utilizzarla. Per ulteriori informazioni o nel caso di problemi, rivolgetevi ai centri assistenza autorizzati.

Dati tecnici Il costruttore si riserva il diritto di modificare le caratteristiche tecniche del prodotto. Tensione nominale - Potenza nominale - Alimentazione Vedi targhetta posta sull’apparecchio Materiale corpo Plastica Dimensioni (l x a x p) (mm) 270 x 350 x 300 Peso 4 kg Lunghezza cavo 1,2 m Pannello di comando Sulla parte frontale Portafiltro Pressurizzato Pannarello Speciale per cappuccini Serbatoio acqua Pressione pompa 1,5 litri - Estraibile 15 bar Caldaia Dispositivi di sicurezza Inox Termofusibile 3 Norme di sicurezza Mai mettere a contatto dell’acqua le parti sotto corrente: pericolo di cortocircuito! Il vapore surriscaldato e l’acqua calda possono provocare scottature! Mai dirigere il getto di vapore o dell’acqua calda verso parti del corpo, toccare con precauzione il beccuccio vapore / acqua calda: pericolo di scottature! Destinazione d’uso La macchina per caffè è prevista esclusivamente per l’impiego domestico. È vietato apportare modifiche tecniche e ogni impiego illecito, a causa dei rischi che essi comportano! L’apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, mentali o sensoriali o con esperienza e/o competenze insufficienti, a meno che non siano sotto la supervisione di una persona responsabile della loro sicurezza o non vengano da essa istruite sull’uso dell’apparecchio. Collegare la macchina per caffè soltanto ad una presa di corrente adeguata. La tensione deve corrispondere a quella indicata sulla targhetta dell’apparecchio. Cavo d’alimentazione Mai usare la macchina per caffè se il cavo d’alimentazione è difettoso. Se il cavo d’alimentazione è danneggiato, deve essere cambiato dal produttore o dal suo servizio assistenza clienti. Non far passare il cavo d’alimentazione per angoli e su spigoli vivi, sopra oggetti molto caldi e proteggerlo dall’olio. Non portare o tirare la macchina per caffè tenendola per il cavo. Non estrarre la spina tirandola per il cavo oppure toccarla con le mani bagnate. Evitare che il cavo d’alimentazione cada liberamente da tavoli o scaffali. Protezione d’altre persone Tenere i bambini sotto supervisione, per evitare che giochino con l’apparecchio. I bambini non si rendono conto del pericolo connesso agli elettrodomestici. Non lasciare alla portata dei bambini i materiali utilizzati per imballare la macchina. Pericolo d’ustioni Evitare di dirigere contro se stessi e/o altri il getto di vapore surriscaldato e/o d’acqua calda. Usare sempre le apposite maniglie o manopole. Non disinserire (togliere) mai il portafiltro pressurizzato durante l’erogazione del caffè. Durante la fase di riscaldamento dal gruppo erogazione caffè possono uscire gocce d’acqua calda. Ubicazione Sistemare la macchina per caffè in un posto sicuro, dove nessuno può rovesciarla o venirne ferito. Acqua calda o vapore surriscaldato potrebbero fuoriuscire: pericolo di scottature! Non tenere la macchina a temperatura inferiore a 0°C; c'è il pericolo che il gelo possa danneggiare la macchina. Non usare la macchina per caffè all’aperto. Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme libere per evitare che la carcassa fonda o comunque si danneggi. Pulizia Prima di pulire la macchina, è indispensabile disinserire la macchina con il tasto ON/OFF tasti e poi staccare la spina dalla presa di corrente. Inoltre, aspettare che la macchina si raffreddi. Mai immergere la macchina nell’acqua! È severamente vietato cercare d’intervenire all’interno della macchina. Non utilizzare, per scopi alimentari, l’acqua rimasta nel serbatoio per alcuni giorni, lavare il serbatoio e riempirlo con acqua fresca potabile. Spazio per l’uso e la manutenzione Per il corretto e buon funzionamento della macchina per caffè si consiglia quanto segue:

• Scegliere un piano d’appoggio ben livellato;
• Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente facilmente accessibile;
• Prevedere una distanza minima dalle pareti della macchina come indicato in figura (Fig.A). Custodia della macchina Quando la macchina rimane inutilizzata per un periodo prolungato, disinserire la macchina e staccare la spina dalla presa. Custodirla in luogo asciutto e non accessibile ai bambini. Proteggerla dalla polvere e dallo sporco. Riparazioni / Manutenzione Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina dalla presa. Mai mettere in funzione una macchina difettosa. Soltanto i Centri di Assistenza Autorizzati possono effettuare interventi e riparazioni. Nel caso di interventi non eseguiti a regola d’arte, si declina ogni responsabilità per eventuali danni. Antincendio In caso di incendio utilizzare estintori ad anidride carbonica (CO2). Non utilizzare acqua o estintori a polvere. Legenda componenti macchina (Pag.2)

Pannello comandi Interruttore ON/OFF Serbatoio acqua Pomello acqua calda / vapore Vasca recupero acqua + griglia Gruppo erogatore caffè Tubo vapore (pannarello) Cavo alimentazione Misurino per caffè macinato Portafiltro pressurizzato Filtro per caffè macinato (unico per l'erogazione di 1 o 2 caffè) 12 Adattatore per filtro caffè macinato Perno erogazione Filtro per caffè in cialde Led caffè / acqua - "Pronto macchina" Led "Pronto vapore" Pomello di selezione Cappuccinatore (opzionale)

Italiano Alimentazione di corrente

installazione Per la propria sicurezza e quella di terzi attenersi scrupolosamente alle “Norme di sicurezza” riportate nel cap. 3.

L’imballaggio originale è stato progettato e realizzato per proteggere la macchina durante la spedizione. Si consiglia di conservarlo per un eventuale trasporto futuro.

Avvertenze d'installazione Prima di installare la macchina, attenersi alle seguenti prescrizioni di sicurezza:

• sistemare la macchina in un luogo sicuro;
• accertarsi che i bambini non abbiano la possibilità di giocare con la macchina;
• evitare che la macchina venga collocata su superfici molto calde o vicino a fiamme libere. La macchina per caffè è ora pronta per essere collegata alla rete elettrica. Nota: si consiglia di lavare i componenti prima del loro primo utilizzo e/o dopo un periodo d'inutilizzo.

Collegamento della macchina La corrente elettrica può essere pericolosa! Di conseguenza, attenersi sempre scrupolosamente alle norme di sicurezza. Non usare mai cavi difettosi! I cavi e le spine difettosi devono essere sostituiti immediatamente da Centri di Assistenza Autorizzati. La tensione dell’apparecchio è stata impostata in fabbrica. Verificare che la tensione della rete corrisponda alle indicazioni riportate sulla targhetta d’identificazione posta sul fondo dell’apparecchio.

• Verificare che l’interruttore ON/OFF (2) non sia premuto prima di collegare la macchina alla rete elettrica.
• Inserire la spina in una presa di corrente a parete di tensione adeguata.

• (Fig.1) - Estrarre il serbatoio dell’acqua (3).
• (Fig.2) - Sciacquarlo e riempirlo con acqua fresca potabile evitando di immetterne una quantità eccessiva.
• (Fig.1) - Inserire il serbatoio assicurandosi di riposizionalo correttamente nella sua sede. Immettere nel serbatoio sempre e soltanto acqua fresca potabile non gassata. Acqua calda nonché altri liquidi possono danneggiare il serbatoio. Non mettere in funzione la macchina senza acqua: accertarsi che ve ne sia a sufficienza all’interno del serbatoio.

Caricamento del circuito Prima di ogni messa in funzione, dopo che la macchina non è stata usata per molto tempo e dopo aver erogato vapore, il circuito della macchina deve essere ricaricato.

• (Fig.3) - Premere l’interruttore ON/OFF (2).
• (Fig.4) - Inserire un contenitore sotto al tubo vapore.
• (Fig.5) - Aprire il pomello (4) “acqua calda/vapore” ruotandolo in senso antiorario.
• (Fig.6) - Portare il pomello di selezione (17) nella posizione

• Attendere che dal tubo vapore (pannarello) fuoriesca un getto regolare d'acqua.
• (Fig.6) - Portare il pomello di selezione (17) nella posizione " ".
• Chiudere il pomello (4) “acqua calda/vapore” ruotandolo in senso orario. Rimuovere il contenitore. La macchina ora è pronta per la messa in funzione; per i dettagli di funzionamento per l’erogazione del caffè e del vapore si rimanda ai capitoli relativi.

Regolazione vasca recupero acqua La vasca di recupero acqua può essere regolata per adattarsi alle dimensioni delle tazzine o delle tazze utilizzate. Per regolare l'altezza della vasca di recupero acqua procedere come segue:

• (Fig.24) - Sollevare la vasca di recupero acqua e sfilare la griglia.
• (Fig.25) - Sfilare il supporto posto sotto alla vasca.
• (Fig.26 - 27) - Ruotare il supporto e posizionarlo nella macchina da caffè.
• (Fig.28) - Sistemare la vasca di recupero acqua sopra al supporto e riposizionare la griglia. Attenzione! Durante l’erogazione del caffè è vietato disinserire il portafiltro pressurizzato ruotandolo manualmente in senso orario. Pericolo d’ustioni.
• Durante questa operazione, il led (15) "pronto macchina" può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un’anomalia.
• Assicurarsi, prima dell’uso, che il pomello (4) acqua calda/vapore sia chiuso e che il serbatoio acqua della macchina contenga una quantità d'acqua sufficiente.
• (Fig.3) - Premere l’interruttore ON/OFF (2).
• Attendere che il led (15) "pronto macchina" si accenda, ora la macchina è pronta per l’erogazione del caffè.

• (Fig.7) - Inserire il perno (13) nel portafiltro pressurizzato (10).
• (Fig.8A) - Inserire l'adattatore (12) nel portafiltro pressurizzato (10) e successivamente inserire il filtro (11).
• (Fig.11) - Inserire dal basso il portafiltro nel gruppo erogazione (6).
• (Fig.12) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio.
• (Fig.14) - Preriscaldare il portafiltro pressurizzato portando il pomello di selezione (17) nella posizione " l’acqua comincerà ad uscire dal portafiltro pressurizzato (questa operazione si rende necessaria solo per il primo caffè).
• Dopo aver fatto scorrere 50cc di acqua, portare il pomello di selezione (17) nella posizione " " per fermare l’erogazione.
• (Fig.16) - Togliere il portafiltro dalla macchina ruotandolo da destra verso sinistra e vuotare l’acqua residua. Con lo speciale filtro (11) di cui è dotata la macchina, non occorre cambiare filtro per ottenere uno o due caffè.
• (Fig.9A) - Versare 1-1,5 misurini per il caffè singolo o 2 misurini rasi per il caffè doppio; pulire il bordo del portafiltro dai residui di caffè.
• (Fig.11) - Inserire dal basso il portafiltro (10) nel gruppo erogazione (6)
• (Fig.12) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio.
• (Fig.13) - Prelevare 1 o 2 tazzine preriscaldate e posizionarle sotto al portafiltro pressurizzato; verificare che siano correttamente sistemate sotto ai fori di uscita caffè.
• (Fig.14) - Ruotare il pomello di selezione (17) nella posizione "

• Raggiunta la quantità di caffè desiderata, ruotare il pomello di selezione (17) nella posizione " " per fermare l’erogazione del caffè. Al termine dell’erogazione attendere qualche secondo; prelevare le tazzine con il caffè (Fig.15).
• (Fig.16) - Estrarre il portafiltro pressurizzato e vuotarlo dai fondi residui. Nota: nel portafiltro rimane una piccola quantità di acqua; questo è normale ed è dovuto alle caratteristiche del portafiltro. Nota di pulizia: mantenere pulito il filtro del portafiltro pressurizzato estraendolo dalla propria sede e lavandolo con acqua potabile (Fig.17). Lavare l'adattatore ed il perno presenti nel portafiltro; successivamente lavare anche il portafiltro.

• (Fig.10) - Togliere, utilizzando un cucchiaino da caffè, il filtro per caffè macinato (11) e l'adattatore (12) dal portafiltro pressurizzato (10).
• (Fig.7) - Togliere il perno (13) dal portafiltro pressurizzato (10).
• (Fig.9B) - Inserire il filtro per cialde (14) nel portafiltro pressurizzato (10).
• (Fig.11) - Inserire dal basso il portafiltro pressurizzato nel gruppo erogazione (6).
• (Fig.12) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio.
• (Fig.14) - Preriscaldare il portafiltro pressurizzato portando il pomello di selezione (17) nella posizione " "; l’acqua comincerà ad uscire dal portafiltro pressurizzato (questa operazione si rende necessaria solo per il primo caffè).
• Dopo aver fatto scorrere 50cc di acqua, portare il pomello di selezione (17) nella posizione " " per fermare l’erogazione d'acqua calda.
• (Fig.16) - Togliere il portafiltro pressurizzato dalla macchina ruotandolo da destra verso sinistra vuotarla avendo cura di non togliere il filtro.
• (Fig.9B) - Inserire la cialda nel portafiltro; assicurarsi che la carta della cialda non fuoriesca dal portafiltro.
• (Fig.11) - Inserire dal basso il portafiltro pressurizzato nel gruppo erogazione (6).
• (Fig.12) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio.
• Prelevare 1 tazzina preriscaldata e posizionarla sotto al portafiltro; verificare che sia correttamente sistemata sotto ai fori d'uscita caffè.
• (Fig.14) - Ruotare il pomello di selezione (17) nella posizione "

• Quando è stato raggiunta la quantità di caffè desiderata, ruotare il pomello di selezione (17) nella posizione " " per fermare l’erogazione del caffè; prelevare la tazzina con il caffè.
• (Fig.16) - Al termine dell’erogazione attendere qualche secondo, estrarre il portafiltro e smaltire la cialda utilizzata. Nota di pulizia: mantenere pulito il filtro del portafiltro pressurizzato estraendolo dalla propria sede e lavandolo con acqua potabile (Fig.17). Successivamente lavare anche il portafiltro.

Italiano 5 Erogazione del caffè 6 Scelta del tipo di caffè - Consigli In linea di massima si possono utilizzare tutti i tipi di caffè esistenti in commercio. Tuttavia, il caffè è un prodotto naturale ed il suo gusto cambia in funzione dell’origine e della miscela; è preferibile quindi provarne vari tipi, al fine di trovare quello che meglio si addice ai gusti personali. Per migliori risultati si consiglia comunque di utilizzare miscele espressamente preparate per macchine espresso. Il caffè dovrebbe sempre fuoriuscire regolarmente dal portafiltro pressurizzato senza gocciolare. La velocità di fuoriuscita del caffè può essere modificata cambiando leggermente la dose del caffè nel filtro e/o utilizzando caffè con un grado di macinatura differente. Per un miglior risultato in tazza e per facilità di pulizia e preparazione, Saeco consiglia l'utilizzo di caffè in cialde monodose contrassegnate dal marchio ESE. 8 vapore / cappuccino Pericolo di scottature! All’inizio dell’erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo d’erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

• (Fig.3) - Premere l’interruttore ON/OFF (2).
• Attendere che il led (15) "pronto macchina" si accenda.
• (Fig.19) - Portare il pomello di selezione (17) nella posizione " ".
• Attendere che il led (16) si accenda; a questo punto la macchina è pronta per l’erogazione del vapore.
• (Fig.18) - Inserire un contenitore sotto al tubo vapore.
• (Fig.5) - Aprire il pomello (4) per qualche istante, in modo da far uscire l’acqua residua dal tubo vapore (pannarello); in breve tempo comincerà ad uscire solo vapore.
• Chiudere il pomello (4) e togliere il contenitore.
• Riempire con latte freddo 1/3 del contenitore che si desidera utilizzare per preparare il cappuccino. Per garantire un miglior risultato utilizzare latte freddo

VASCA RECUPERO ACQUA. 7 acqua calda Pericolo di scottature! All’inizio dell’erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo d’erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

• (Fig.3) - Premere l’interruttore ON/OFF (2).
• Attendere che il led (15) "pronto macchina" si accenda; ora la macchina è pronta.
• (Fig.18) - Sistemare un contenitore o un bicchiere da tè sotto al tubo vapore (pannarello).
• (Fig.5) - Aprire il pomello (4).
• (Fig.6) - Portare il pomello di selezione (17) nella posizione "

• Quando è stata prelevata la quantità desiderata di acqua calda, portare il pomello di selezione (17) nella posizione

• (Fig.5) - Chiudere il pomello (4)
• Prelevare il contenitore con l'acqua calda.

• (Fig.20) - Immergere il tubo vapore nel latte e aprire il pomello (4) ruotandolo in senso antiorario; far ruotare lentamente il recipiente contenente il latte, dal basso verso l’alto per rendere uniforme il riscaldamento. Si consiglia un'erogazione massima di 60 secondi.
• Al termine, chiudere il pomello (4); prelevare la tazza con il latte montato.
• (Fig.19) - Portare il pomello di selezione (17) nella posizione " ". Se entrambi i led sono accesi, la macchina ha una temperatura troppo elevata per l'erogazione del caffè.
• Procedere con il caricamento del circuito descritto nel par.4.5 per rendere operativa la macchina. Nota: la macchina è operativa quando il led (15) "pronto macchina" è acceso in modo fisso. Nota bene: se non si riesce ad erogare un cappuccino come descritto, si deve ricaricare il circuito come descritto nel par. 4.5 e successivamente ripetere le operazioni. Lo stesso sistema può essere utilizzato per il riscaldamento di altre bevande.
• Pulire, dopo questa operazione il tubo vapore con un panno umido.

• 10 • Pulizia Nota: non lavare il portafiltro pressurizzato nella lavastoviglie. 10 Decalcificazione La formazione di calcare avviene con l’uso dell’apparecchio; la decalcificazione è necessaria ogni 3-4 mesi di utilizzo della macchina e/o quando si osserva una riduzione della portata dell’acqua. Qualora si voglia eseguirla personalmente, si può utilizzare un prodotto decalcificante per macchine da caffè di tipo non tossico e/o nocivo, comunemente reperibile in commercio. Si consiglia d'utilizzare il decalcificante Saeco. Attenzione! Non utilizzare in nessun caso l’aceto come decalcificante.
• (Fig.1) - Togliere e vuotare il serbatoio dell’acqua.
• (Fig.2) - Miscelare il decalcificante con acqua come specificato sulla confezione del prodotto decalcificante e riempire il serbatoio dell’acqua; inserire il serbatoio nella macchina.
• (Fig.3) - Accendere la macchina premendo l’interruttore ON/OFF (2).
• (Fig.4) - Inserire un contenitore sotto al tubo vapore.
• (Fig.5 - 6) Aprire il pomello (4) e portare il pomello di selezione (17) nella posizione " ", per prelevare ad intervalli (una tazza per volta) tutto il decalcificante. Per fermare l’erogazione, portare il pomello di selezione (17) nella posizione " " e chiudere il pomello (4).
• (Fig.3) - Durante i singoli intervalli si deve lasciare agire il decalcificante per circa 10-15 minuti, scollegando la macchina per mezzo dell’interruttore ON/OFF (2). Vuotare il contenitore.
• (Fig.1 - 2) - Terminata la soluzione decalcificante, estrarre il serbatoio dell’acqua, sciacquarlo e riempirlo con acqua fresca potabile.
• (Fig.1) - Reinserire il serbatoio nella macchina.
• (Fig.4) - Inserire un contenitore sotto al tubo vapore.
• (Fig.5 - 6) - Aprire il pomello (4) e portare il pomello di selezione (17) nella posizione " " per vuotare 2/3 dell’acqua; per fermare l’erogazione portare il pomello di selezione (17) nella posizione " " e chiudere il pomello (4)
• Lasciare riscaldare la macchina e vuotare il rimanente contenuto del serbatoio dell’acqua agendo come mostrato in precedenza. Qualora si utilizzi un prodotto diverso da quello consigliato si raccomanda di rispettare comunque le istruzioni della casa produttrice riportate sulla confezione del prodotto decalcificante.

La manutenzione e la pulizia possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete elettrica.

• Non immergere la macchina nell’acqua e non inserire i componenti nella lavastoviglie.
• Non utilizzare alcol etilico, solventi e/o agenti chimici aggressivi.
• Si consiglia di pulire quotidianamente il serbatoio dell’acqua e di riempirlo con acqua fresca.
• (Fig.21-22) - Giornalmente, dopo aver riscaldato il latte, smontare la parte esterna del pannarello e lavarla con acqua potabile fresca.
• (Fig.23) - Settimanalmente si deve pulire il tubo vapore. Per eseguire questa operazione, si deve: - rimuovere la parte esterna del pannarello (per la regolare pulizia); - allentare la ghiera (senza toglierla); - sfilare la parte superiore del pannarello dal tubo vapore; - lavare la parte superiore del pannarello con acqua fresca potabile; - lavare il tubo vapore con un panno umido e rimuovere eventuali residui di latte; - riposizionare la parte superiore nel tubo vapore (assicurarsi che sia completamente inserita); - serrare la ghiera precedentemente allentata. Rimontare la parte esterna del pannarello.
• (Fig.24) - Giornalmente vuotare e lavare la vasca raccogli gocce.
• Per la pulizia dell’apparecchio utilizzare un panno morbido inumidito d'acqua.
• (Fig.17) - Per la pulizia del portafiltro pressurizzato procedere come segue: - estrarre il filtro, lavarlo con cura con acqua calda. - estrarre l'adattatore (se presente), lavarlo con cura con acqua calda. - estrarre il perno e lavarlo con cura con acqua calda. - lavare l’interno del portafiltro pressurizzato.
• Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/o un forno convenzionale. 11 Cappuccinatore (opzionalE) Il cappuccinatore è presente solo su alcuni modelli di macchina; vi consente di preparare dei gustosi cappuccini rendendo più pratica e veloce, ogni operazione. Per l'installazione si devono eseguire queste semplici operazioni. 1 (Fig.29) - Allentare la ghiera posta nella parte superiore del cappuccinatore. 2 Inserire completamente il cappuccinatore nel tubo vapore. 3 (Fig.30) - Serrare la ghiera. Per l'utilizzo del cappuccinatore si deve preparare la macchina come descritto nei relativi paragrafi. Prima di utilizzare gli accessori consigliamo di lavarli con acqua corrente; (Fig.31-32) immergere il tubo d'aspirazione in un contenitore di acqua fresca ed erogare una piccola quantità di vapore (consultare le relative istruzioni); questo consentirà di garantire una perfetta pulizia prima dell'utilizzo. Per la pulizia del cappuccinatore, aspirare dell'acqua pulita per eseguire la pulizia del tubo d'aspirazione. Durante la preparazione della macchina, se possibile, preparare un contenitore apposito con il latte da utilizzare oppure servirsi direttamente del contenitore del latte; posizionarlo a fianco della macchina.
• (Fig.33) - Immergere il tubo d'aspirazione nel latte appena preparato.
• (Fig.34) - Erogare vapore come descritto nel paragrafo 8; agire sul perno per modificare la schiuma del latte. Per una maggiore schiuma sollevare delicatamente il perno.
• Dopo aver preparato il cappuccino, immergere il tubo d'aspirazione in un contenitore contenente acqua pulita ed erogare vapore. Quando esce acqua chiara, il cappuccinatore è pulito. Pulire esternamente il tubo d'aspirazione con un panno umido. Settimanalmente il cappuccinatore deve essere smontato e lavato completamente. Per il lavaggio completo del cappuccinatore procedere come segue:
• (Fig.35) - Estrarre la parte terminale del cappuccinatore dalla propria sede.
• Separare i componenti del cappuccinatore Attenzione. Non utilizzare il vapore quando la parte terminale del cappuccinatore non è inserita nella sua sede.

• (Fig.36) - Lavare la parte terminale con acqua tiepida. Assicurarsi che non rimangano tracce di sporco all’interno. Dopo aver lavato i componenti del cappuccinatore, rimontarlo sul raccordo che è rimasto montato sulla macchina. 11 Smaltimento INFORMAZIONE AGLI UTENTI: ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti" Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente. Cause possibili Rimedio La macchina non si accende. Macchina non collegata alla rete elettrica. Collegare la macchina alla rete elettrica. La pompa è molto rumorosa. Manca acqua nel serbatoio Rabboccare con acqua.(par.4.4). Il caffè é troppo freddo. Non si forma la schiuma del latte. Non si riesce a preparare un cappuccino. Il caffè sgorga troppo velocemente, non si forma la crema. Il caffè non sgorga o sgorga solo a gocce. Il caffè sgorga dai bordi. Il led (15) "pronto macchina" era spento quando è stato portato il pomello di Attendere che il led (15) si accenda. selezione (17) nella posizione " Portafiltro non inserito per il preriscaldamento (cap. 5). Preriscaldare il portafiltro. Tazzine fredde. Preriscadare le tazzine con acqua calda. Latte non adatto: latte in polvere, latte magro. Utilizzare latte intero. Pannarello sporco. Pulire il pannarello come descritto nel Cap.9. Non è più presente vapore nella caldaia. Ricaricare il circuito (par. 4.5) e ripetere le operazioni descritte nel Cap.8. Troppo poco caffè nel portafiltro. Aggiungere il caffè (cap. 5). Macinatura troppo grossa. Usare una miscela diversa (cap.6). Caffè vecchio o non adatto. Usare una miscela diversa (cap.6). Cialda vecchia o non adatta. Cambiare la cialda utilizzata. Manca un componente nel portafiltro. Verificare che tutti i componenti siano presenti e correttamente montati. Mancanza di acqua. Rabboccare con acqua (par.4.4). Macinatura troppo fine. Usare una miscela diversa (cap.6). Caffè premuto nel portafiltro. Smuovere il caffè macinato. Troppo caffè nel portafiltro. Ridurre la quantità di caffè nel portafiltro. Pomello (4) aperto. Chiudere il pomello (4). Macchina calcificata. Decalcificare la macchina (cap.10). Filtro nel portafiltro otturato. Pulire il filtro (cap.9). Cialda non adatta. Cambiare il tipo di cialda. Portafiltro inserito male nel gruppo erogazione caffè. Inserire correttamente il portafiltro (cap.5). Bordo superiore del portafiltro sporco. Pulire il bordo del portafiltro. Cialda inserita in modo errato. Inserire correttamente la cialda facendo in modo che non esca dal portafiltro. Troppo caffè nel portafiltro. Ridurre la quantità di caffè utilizzando il misurino. Per i guasti non contemplati dalla suddetta tabella o in caso che i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.

• (Fig.35) - Retire a parte terminal do cappuccinatore.

DICHIARAZIONE DI CONFORMITA' CE

EC 2006/95, EC 2004/108, EC 1992/31, EC 1993/68 Noi : Saeco International Group Via Torretta , 240 40041 GAGGIO MONTANO (BO) dichiariamo sotto la nostra responsabilità che il prodotto :

MACCHINA PER CAFFE' SINGOLA

al quale si riferisce questa dichiarazione è conforme alle seguenti norme :

• Sicurezza di elettrodomestici e apparecchi elettrici - Requisiti generali EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)
• Sicurezza di elettrodomestici e apparecchi elettrici - Parte 2-15 - Requisiti specifici per apparecchi per riscaldare liquidi - EN 60 335-2-15 (2002) + A1(2005)
• Sicurezza apparecchi per uso domestico e similare. Campi elettromagnetici - Metodi per la valutazione e le misure EN 50366 (2003) + A1 (2006).
• Limiti e metodi di misurazione dei disturbi radio caratteristici di apparecchi con motore elettrico e termici per uso domestico e simili scopi, strumenti elettrici e simili apparecchiature elettriche - EN 55014-1 (2000) + A1 (2001) + A2 (2002)
• Compatibilità elettromagnetica (EMC) Parte 3^ Limiti - Sezione 2 : Limiti per le emissioni di corrente armonica (corrente in ingresso dell'apparecchiatura ≤ 16A per fase) - EN 61000-3-2 (2000)
• Compatibilità elettromagnetica (EMC) - Parte 3^ Limiti - Sezione 3 : Limitazione delle fluttuazioni e dei picchi di tensione nei sistemi di alimentazione a bassa tensione per apparecchiature con corrente nominale ≤ 16A. EN 61000-3-3 (1995) + A1(2001)
• Requisiti di immunità per elettrodomestici, strumenti e apparecchi similari. Norma per famiglia di prodotti EN 55014-2 (1997) + A1 (2001) secondo le disposizioni delle direttive : CE 73/23, CE 89/336, CE 92/31, CE 93/68. Gaggio Montano 05/07/2006
