MANUAL DE USUARIO GF-1 RICOH

MANUAL DE INSTRUCCIONES Léase antes del uso

Gracias por adquirir este equipo Ricoh. • El GF-1 es un flash diseñado para utilizarse exclusivamente con cámaras equipadas con la interfaz de flash Ricoh (en adelante, cámaras de tipo R). • Cuando el GF-1 se coloca en una cámara compatible de tipo R, puede utilizarse como flash controlado automáticamente por TTL. Cámaras que no son de tipo R: Todas las demás cámaras, excepto las descritas arriba. Con la GR Digital, GR Digital II, Caplio GX100, Caplio GX200, el flash puede utilizarse en modo de flash manual y de flash automático de luz ambiente. * Para obtener la información más reciente sobre las cámaras compatibles con este flash, visite la página web de Ricoh. http://www.ricoh.com/r_dc/option/other/ Antes de utilizar este equipo, asegúrese de leer el manual de instrucciones, revise el contenido y utilice el equipo correctamente. ES -

Consejos de seguridad

Símbolos de aviso En este manual de instrucciones y en el producto aparecen diversos símbolos de aviso que se deben tener en cuenta para evitarle lesiones a usted o a terceros, así como también daños materiales. A continuación se explican los símbolos y sus significados. Peligro

Este símbolo indica que hay peligro inminente de muerte o de lesiones de gravedad debido a negligencia u operación incorrecta.

Este símbolo indica riesgos de muerte o lesiones

Advertencia de gravedad debido a negligencia u operación errónea. Este símbolo indica riesgos de lesiones o daños Precaución materiales debido a negligencia u operación errónea.

le indica las acciones que debe realizar.

El símbolo le indica las acciones que no debe realizar.

El símbolo puede estar combinado con otros símbolos para indicarle las acciones concretas que no debe realizar. Ejemplos No tocar

Observe las siguientes precauciones para garantizar la seguridad en el uso de este equipo.

No intente desarmar, reparar o alterar el equipo por su cuenta. El circuito de alta tensión del interior del equipo representa un gran peligro eléctrico. No intente desarmar, alterar o soldar directamente las pilas. No arroje las pilas al fuego, no intente calentarlas ni usarlas o dejarlas en un entorno de altas temperaturas, como cerca de las llamas o dentro de un automóvil. No las sumerja en agua o en el mar ni permita que se mojen. No intente agujerear las pilas con una aguja, no las golpee con un martillo, no se suba encima de las mismas, no las deje caer ni les aplique un golpe fuerte.

No utilice una pila que esté muy dañada o deformada.

Apague la cámara inmediatamente en caso de anomalías, tales como la emisión de humo u olores extraños. Extraiga las pilas lo más pronto posible, teniendo cuidado de evitar descargas eléctricas o quemaduras. Apague el equipo inmediatamente si algún objeto metálico, agua, líquido u otros objetos se llegaran a introducir en la unidad del flash. Extraiga las pilas lo más pronto posible, teniendo cuidado de evitar descargas eléctricas o quemaduras. Tome las siguientes precauciones para evitar fugas, recalentamiento, ignición o explosión de las pilas. • No utilice pilas que no sean las recomendadas específicamente para este equipo. • No las transporte ni almacene junto a objetos metálicos tales como bolígrafos, collares, monedas, horquillas del pelo, etc. • No meta las pilas en un horno microondas ni en un contenedor de alta presión. • Si percibe fugas de líquido u olores extraños, cambios de color, etc. al usar o cargar las pilas, retírelas inmediatamente de la unidad de flash y manténgalas alejadas del fuego. Para evitar que sean ingeridas accidentalmente, mantenga las pilas utilizadas en este equipo fuera del alcance de los niños. Su ingestión es perjudicial para el ser humano. Si llegaran a ser ingeridas, acuda inmediatamente a un médico. Guarde el equipo fuera del alcance de los niños. No toque los componentes internos del equipo en caso de que quedaran al descubierto debido a daños o una caída. El circuito de alta tensión del equipo podría provocar descargas eléctricas. Extraiga las pilas lo más pronto posible, teniendo cuidado de evitar descargas eléctricas o quemaduras. Lleve el equipo dañado a su distribuidor o centro de asistencia técnica más cercano. No use el equipo en el baño o una ducha pues podría producirse incendio o descarga eléctrica. No use el equipo cerca de gases inflamables, gasolina, bencina, diluyente o sustancias similares, para evitar riesgos de explosión, incendio o quemaduras. No use el equipo en un avión u otros lugares donde su uso esté restringido o prohibido, pues podría resultar en desastres o accidentes.

No dispare el flash directamente a los ojos a corta distancia.

Podría dañar los ojos. Al tomar una fotografía con flash, especialmente de cara a un bebé, se recomienda mantener la unidad de flash a al menos 1 metro (3,3 pies) del sujeto. No deje ni guarde la unidad de flash en lugares donde la temperatura supere los 40˚C, como en un automóvil.

El contacto con el líquido de la pila puede provocar quemaduras. Si alguna parte de su cuerpo ha entrado en contacto con una pila dañada, lave inmediatamente la zona afectada con agua. (No use jabón.) Si la pila empieza a gotear, extráigala inmediatamente del equipo y limpie cuidadosamente el compartimiento de la pila antes de instalar una nueva. No permita que la unidad de flash se moje. Tampoco opere la unidad de flash con las manos húmedas. Ambas acciones implican el riesgo de descargas eléctricas. No dispare el flash a personas que conduzcan vehículos, ya que podrían perder el control y causar un accidente de tráfico. No utilice el flash en lugares inestables. Podría perder el equilibrio, caerse o tirar el flash y acabar hiriéndose. Para evitar que el flash se sobrecaliente o deteriore, procure no disparar el flash más de 20 veces seguidas. Después de disparar el flash 20 veces seguidas, no lo vuelva a utilizar durante al menos 10 minutos. No utilice el flash en modo de intervalo de disparo con cámaras que no sean de tipo R, ya que se disparará de forma automática y seguirá disparando sin detenerse. No utilice bencina, diluyente ni otros agentes alcohólicos para limpiar la unidad. Retire las pilas cuando no vaya a utilizarlas durante un largo período de tiempo.

• Flash • Soporte del flash • Manual de instrucciones • Garantía

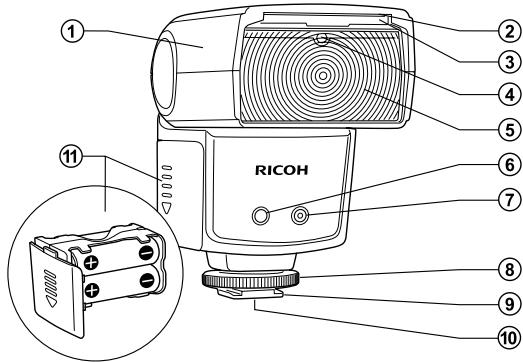

2 Panel difusor de luz 3 Panel amplio (18 mm) 4 Sensor esclavo 5 Elemento de flash 6 Luz auxiliar AF 7 Sensor automático de luz ambiente

9 Pie de montaje para la zapata para accesorios 0 Contactos para la zapata para accesorios a Portapilas

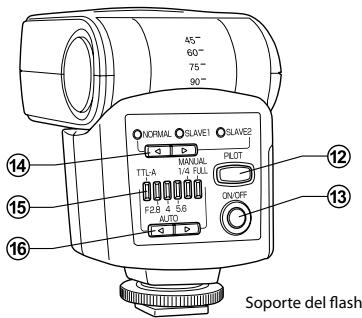

b Indicador luminoso PILOT / botón de prueba del flash c Botón ON/OFF d Botón de selección de modo

(NORMAL → SLAVE1 → SLAVE2) e Indicadores luminosos de nivel de potencia del flash (6 LED) f Botón de selección de nivel de potencia del flash AUTO MANUAL TTL-A → F2.8 → 4 → 5.6 → 1/4 → FULL → Ajuste manual de la salida del flash

* En el modo de ajuste manual de la salida del flash se iluminan los dos indicadores luminosos de nivel de potencia del flash que se encuentran más a la derecha (1/4 y FULL). (Sólo al utilizar cámaras de tipo R)

Funcionamiento básico

Precaución Antes de colocar o retirar la unidad de flash, apague tanto la unidad de flash como la cámara.

Inserción de las pilas

1 Deslice hacia abajo la cubierta del portapilas y extráigalo.

2 Inserte 4 × pilas AA tal como se muestra en la ilustración.

Compruebe la polaridad de las pilas y asegúrese de insertarlas correctamente.

3 Inserte el portapilas en la unidad de flash y deslice la cubierta hacia arriba para cerrarla.

• Cambie las pilas por otras nuevas, todas del mismo tipo y marca, o por pilas recargables completamente cargadas, todas del mismo tipo y marca. Además de ello, deberá cambiar las cuatro pilas a la vez. Si las pilas se insertan en un sentido incorrecto, el flash no funcionará. • Reemplazar las pilas justo cuando el flash ha sido disparado consecutivamente puede ocasionar un sobrecalentamiento; procure no sufrir quemaduras.

Montaje del flash en una cámara

1 Gire el anillo de bloqueo tal como se muestra en la ilustración para aflojarlo.

2 Inserte la unidad de flash en la zapata para accesorios de la cámara.

Inserte bien la unidad de flash hasta el tope de la zapata. 3 Gire el anillo de bloqueo tal como se muestra en la ilustración para fijar la unidad de flash en la cámara.

Retirada del flash de la cámara

1 Afloje completamente el anillo de bloqueo antes de retirar la unidad de flash.

1 Pulse el botón ON/OFF para encender el flash. Una vez encendido, se iluminará en rojo el indicador luminoso PILOT y el flash empezará a cargarse. 2 Tras unos segundos, cuando el indicador luminoso PILOT se ilumine en verde, el flash estará completamente cargado y listo para el uso.

1 Mantenga pulsado el botón ON/OFF durante unos 2 segundos para apagar el flash.

Modo de ahorro de energía

Para ahorrar energía de las pilas, la unidad de flash pasará automáticamente a modo standby unos 2 minutos después de activarse la función de apagado automático de la cámara. En modo standby, el indicador luminoso PILOT parpadeará en rojo cada 2 segundos. Si pulsa cualquiera de los botones de la unidad de flash o si la cámara se enciende, el flash se activará automáticamente desde el modo standby. Si la unidad de flash se deja en modo de standby durante 30 minutos, se activará la función de apagado automático y el flash se apagará por completo. Para utilizar el flash en tal caso, vuelva a encender la unidad de flash. * En modo esclavo, la unidad de flash no pasará a modo standby y la función de apagado automático sólo se activará una vez transcurridos 60 minutos.

Fotografía con flash TTL

Sólo con cámaras de tipo R En este modo, al pulsar el disparador, el flash se disparará automáticamente al nivel más apropiado.

* En el modo de vídeo, de rango dinámico (DR), de intervalo de disparo y M-Cont + Alta (HI), el flash no se dispara. 1 Encienda la cámara. 2 Al pulsar el botón ON/OFF de la unidad del flash, se encenderá automáticamente en modo TTL. 3 Cuando el indicador luminoso PILOT se ilumine en verde, el flash estará listo para disparar. 4 Pulse el disparador hasta la mitad para enfocar el sujeto. 5 Pulse el disparador para disparar el flash y tomar la fotografía. 6 Al utilizar un objetivo zoom, y si la longitud focal cambia, la cobertura de iluminación cambia correspondientemente y la unidad de flash se ajusta automáticamente para alcanzar el ángulo óptimo de iluminación. Al utilizar el flash, la velocidad de obturación y la apertura de la cámara dependerán de la posición del dial de modo de la cámara, tal como se indica a continuación. * Si el modo de flash de la cámara se ajusta a modo sincronizado del flash, la velocidad de obturación se ajusta automáticamente para adaptarse a las condiciones de luz ambiente. Modo

Velocidad de obturación

Apertura seleccionada

S Velocidad de obturación seleccionada

M Velocidad de obturación seleccionada

Apertura seleccionada

Acerca de la cobertura de iluminación Con las cámaras de tipo R, la cobertura de iluminación variará de 24 mm a 105 mm, según la distancia focal. Puede utilizar la cobertura de iluminación de 105 mm para cubrir también distancias focales de más de 105 mm, hacia el extremo de telefoto. Sin embargo, al utilizar distancias focales de menos de 24 mm, hacia el extremo de gran angular, utilice el panel amplio (18 mm). En tal caso, la cobertura de iluminación no se vinculará automáticamente a la posición del zoom. * Todos los valores de cobertura de iluminación ofrecidos corresponden a cámaras de 35 mm.

Acerca de la distancia focal

Si la imagen se ve demasiado oscura al utilizar el flash, acérquese al sujeto o seleccione una sensibilidad ISO más elevada en la cámara.

Para disfrutar más de la fotografía con flash

Flash automático de luz ambiente 1 Ajuste el modo de flash a NORMAL con el botón de selección de modo y el nivel de potencia del flash de F2.8 a 5.6 con el botón de selección de nivel de potencia del flash. Si el sujeto está relativamente lejos o si desea un intervalo más corto entre los disparos del flash, seleccione un nivel de potencia de F2.8. Para lograr una profundidad de campo mayor, seleccione un nivel de potencia de F5.6. 2 Seleccione manualmente la apertura de la cámara para que coincida con el valor de apertura seleccionado en la unidad de flash. Si la cámara no ofrece exactamente el mismo valor, seleccione el más próximo. Al utilizar un objetivo zoom, compruebe de nuevo el valor de apertura después de ajustar el zoom y corrija el valor de apertura si es necesario. 3 Seleccione una velocidad de obturación inferior a 1/250 segundos. * Para más detalles sobre los ajustes de la cámara, consulte la Guía del usuario de la cámara. * En función de las condiciones de disparo (sujeto, entorno, color y reflectividad del fondo, etc.), la imagen resultante puede no salir como esperaba. En tal caso, pruebe a cambiar el valor de apertura de la cámara o la distancia de disparo.

Cámaras de tipo R Ajuste el modo de disparo a Exposición manual o a Prioridad de apertura. La exposición correcta no se puede lograr en modo 5, en

Modo de cambio de programas ni en Modo de prioridad de obturación. Asimismo, cuando el ajuste ISO está en AUTO, la unidad de flash se ajusta automáticamente para adaptarse al ajuste seleccionado. Si el ajuste ISO se configura con un valor concreto, consulte el procedimiento de las cámaras que no sean de tipo R. * En el modo de vídeo, de rango dinámico (DR), de intervalo de disparo y M-Cont + Alta (HI), el flash no se dispara.

Cámaras que no son de tipo R La sensibilidad ISO de la cámara no está vinculada a la unidad de flash. Seleccione manualmente el valor de apertura de la cámara para adaptarlo al ajuste ISO empleando la siguiente tabla como referencia.

Valor de apertura en la unidad de flash

Si no puede obtener la exposición deseada con el modo automático TTL o de luz ambiente, puede utilizar el flash manual para ajustar el nivel de salida deseado del flash. 1 Ajuste el modo de flash a NORMAL con el botón de selección de modo y el nivel de potencia del flash a FULL o 1/4 con el botón de selección de nivel de potencia del flash. 2 Al utilizar el flash manual, emplee la siguiente fórmula para seleccionar el valor de apertura. Valor de apertura = Nº de guía ÷ Distancia de disparo Ejemplo) Si el Nº de guía es 20 y la distancia de disparo es de 5 m, el valor de apertura apropiado será 20÷5 = 4, es decir, F4. La salida de la unidad de flash (nº de guía) varía según la posición del zoom. Consulte la “Tabla de números de guía (ISO 100)” de la página ES-18. 3 Seleccione una velocidad de obturación inferior a 1/250 segundos. * Para más detalles sobre los ajustes de la cámara, consulte la Guía del usuario de la cámara. ES - 12

* En el modo de vídeo, de rango dinámico (DR), de intervalo de disparo y M-Cont + Alta (HI), el flash no se dispara.

Sólo con cámaras de tipo R Con las cámaras de tipo R, el nivel de salida del flash puede cambiarse en la cámara dentro del rango de 1/1 a 1/64.

1 Ajuste el modo de flash a NORMAL con el botón de selección de modo y el nivel de potencia del flash al ajuste manual de la salida del flash (los dos indicadores luminosos de nivel de potencia del flash de más a la derecha están encendidos) con el botón de selección de nivel de potencia del flash. Ajuste el nivel de salida y compruebe a la vez la imagen en la pantalla de la cámara. Ajuste manualmente el nivel de salida del flash sólo después de colocar el flash en la cámara.

La unidad de flash incorpora una función de flash esclavo. En el modo de flash esclavo, esta unidad de flash se disparará cuando detecte la GF-1 luz de otro flash. La función de flash esclavo es especialmente Flash incorporado de la eficaz en las siguientes cámara situaciones. • Si no desea iluminar el sujeto por delante con la fuente de luz del flash principal • Si desea que la unidad de flash se dispare sin tenerlo conectada a la zapata para accesorios • Si la distancia con respecto al sujeto es excesiva y el flash no puede alcanzar el sujeto • Si desea añadir varios flashes a un grupo

• Si el flash no se dispara, compruebe la posición y el ángulo del flash. • En el modo de flash esclavo, si el flash detecta accidentalmente el flash de otra cámara, éste puede dispararse antes de pulsar el disparador de la cámara. Compruebe que la unidad de flash esté lista para otro disparo del indicador luminoso PILOT. SLAVE1: SLAVE2:

Modo para las cámaras con un flash previo (activado una vez) y un flash principal (cámaras de tipo R y otros)

Modo para las cámaras que sólo tienen un flash principal ES - 13

A continuación se explica cómo utilizar el flash incorporado de la cámara como mecanismo de disparo.

Cámaras de tipo R Si utiliza el flash incorporado de la cámara como activador, no coloque esta unidad de flash en la zapata para accesorios. Puede que el flash incorporado no se pueda abrir.

1 Encienda la cámara y la unidad de flash, y ajuste el flash para que se dispare siempre. 2 Ajuste el modo de flash a SLAVE1 con el botón de selección de modo. Cuando está ajustado en modo esclavo, parpadea la luz auxiliar AF de la unidad de flash. 3 Ajuste el nivel de potencia del flash al modo automático de luz ambiente (de F2.8 a 5.6) o a flash manual (1/4 o FULL) con el botón de selección de nivel de potencia del flash.

La función de flash con ojos rojos de la cámara no está disponible.

Al utilizar el modo automático de luz ambiente

Ajuste el valor de apertura. 1 Seleccione manualmente la apertura de la cámara para que coincida con el valor de apertura seleccionado en la unidad de flash. Si la cámara no ofrece exactamente el mismo valor, seleccione el más próximo. Al utilizar un objetivo zoom, compruebe de nuevo el valor de apertura después de ajustar el zoom y corrija el valor de apertura si es necesario. 2 Utilice el soporte del flash suministrado o algún otro dispositivo para colocar la unidad de flash en la ubicación deseada y ajuste su ángulo según le convenga. 3 Pulse el disparador de la cámara una vez para asegurarse de que el flash se dispare en las condiciones seleccionadas. Si el flash no se dispara, compruebe la posición del sensor esclavo y la distancia de funcionamiento. Si, tras comprobar los resultados de un disparo de prueba, la imagen es demasiado oscura, seleccione un valor de apertura inferior en la cámara. Si es demasiado clara, seleccione entonces un valor de apertura mayor.

Al utilizar el flash manual

Utilice la siguiente fórmula para seleccionar el valor de apertura. Valor de apertura = Nº de guía de esta unidad de flash ÷ Distancia entre la fuente de luz principal y el sujeto Para más detalles sobre el nº de guía de esta unidad de flash, consulte la "Tabla de números de guía" de la página ES-18. ES - 14

Cámaras que no son de tipo R Con el botón de selección de modo, ajuste el modo de flash a SLAVE1 o SLAVE2, según el tipo de flash incorporado de la cámara. En este caso, la función de flash con ojos rojos de la cámara no está disponible.

• Puede extraer el panel amplio incorporado y colocarlo en el flash tal como se muestra en la ilustración para emplear un ángulo de disparo de 18 mm. • El panel difusor de luz se extraerá a la vez, de modo que deberá volver a insertarlo.

Vuelva a colocar el panel amplio en su lugar si utiliza el flash de rebote.

El panel amplio difunde la luz de flash, lo cual resulta útil si desea utilizar una luz más suave o para disparos de cerca.

Principalmente cuando se fotografía en interiores, puede utilizar el techo o las paredes para reflejar la luz del flash (flash de rebote). El flash de rebote puede reducir sombras agresivas para lograr imágenes más naturales. El flash de rebote también puede resultar cómodo a la hora de fotografiar a bebés y niños pequeños, para los que el flash directo sería demasiado fuerte. • Puede cambiar el ángulo de la cabeza del flash hacia arriba y colocarla en 45˚→60˚→75˚→90˚.

Al utilizar el flash de rebote, la cobertura de iluminación se fija en 50 mm. • Si el techo y las paredes están demasiado lejos, la luz reflejada del flash puede no ser suficiente y el flash de rebote puede perder su eficacia. • Si el techo o las paredes no son blancos, la luz reflejada puede verse afectada y adquirir su color. • Si la luz reflejada se atenúa demasiado y el flash de rebote no es suficientemente eficaz, seleccione una sensibilidad ISO más elevada en la cámara.

Panel difusor de luz

Al utilizar el flash de rebote se puede emplear también el panel difusor de luz a corta distancia para dirigir parte de la luz a un sujeto humano y añadir así un brillo en sus ojos e iluminar su expresión. • Al extraer el panel amplio se extrae a la vez el panel difusor de luz. Vuelva a insertar el panel amplio. • Si utiliza el panel difusor de luz, coloque la cabeza del flash hacia arriba a 90˚ y utilice el flash de rebote.

Compensación del flash

Cuando se utilizan cámaras de tipo R es posible compensar el nivel de salida del flash mediante el modo automático TTL o de luz ambiente. Para más detalles, consulte la Guía del usuario de la cámara.

Sincronización de la 1ª/2ª cortina

Para más detalles, consulte la Guía del usuario de la cámara.

Cobertura de iluminación

De 24 mm a 105 mm (18 mm con el panel amplio)

Automáticamente vinculado a la longitud focal del objetivo según el zoom eléctrico automático (sólo cámaras de tipo R)

4 × pilas AA (vendidas por separado)

• Pueden utilizarse pilas de litio y pilas NiMH recargables.

Duración de las pilas

Aprox. 200 disparos del flash con pilas alcalinas

(según las mediciones de Ricoh)

Pasa a modo standby unos 2 minutos después de que la cámara haya pasado a modo standby o se haya apagado.

Se apaga automáticamente después de 30 minutos en modo standby. En modo esclavo, se apaga automáticamente tras 60 minutos sin utilizarlo.

Aprox. 4,7 segundos (con pilas de níquelhidrógeno recargables)

Aprox. 5 segundos (con pilas alcalinas)

Ajuste de salida del flash

TTL de flash previo, modo automático de luz ambiente, flash manual

Temperatura de color

5.600K Duración del flash

1/250 segundos (flash a plena potencia) de 1/250 a 1/20.000 segundos (flash TTL)

* Las especificaciones del equipo pueden cambiar sin previo aviso.

Tabla de números de guía (ISO 100)

Nivel de salida del flash

* Todos los valores dados en ISO100. Para valores en ISO200, multiplique por 1,4×; para valores en ISO400, multiplique por 2×.

* Al utilizar el flash esclavo y con cámaras que no sean de tipo R, la posición del zoom se fija en 24 mm.

Solución de problemas

La unidad de flash no se carga. • Compruebe la polaridad de las pilas. Si hay alguna pila insertada en sentido erróneo, insértela en el sentido correcto. • Compruebe si se han agotado las pilas. En tal caso, cámbielas por otras nuevas.

La unidad de flash no se dispara.

• Compruebe si la unidad de flash está bien colocada en la cámara. Inserte la unidad de flash hasta el tope de la zapata para accesorios y apriete bien el anillo de bloqueo. • Si los contactos para la zapata para accesorios están sucios, límpielos con un paño suave y seco. • Si el flash se ha apagado automáticamente con la función de apagado automático, encienda de nuevo la unidad de flash.

La imagen aparece sobreexpuesta o subexpuesta.

• Compruebe el modo de flash. Si está ajustado en flash manual, ajústelo a modo TTL.

Rellene todos los datos prescritos y guarde la garantía en un lugar seguro tras verificar que toda la información sea correcta.

Asistencia al cliente

Centros de asistencia técnica Ricoh En caso de avería, póngase en contacto con uno de los centros de asistencia técnica Ricoh indicados en la Guía del usuario de la cámara digital. • Queda prohibida la reproducción total o parcial sin autorización. © 2009 Ricoh Co., Ltd. • El contenido de este manual de instrucciones puede cambiar sin previo aviso.
