MODE D'EMPLOI GF-1 RICOH

Remarque Concernant les Utilisateurs au Canada

Avertissement: C cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada

Warranty

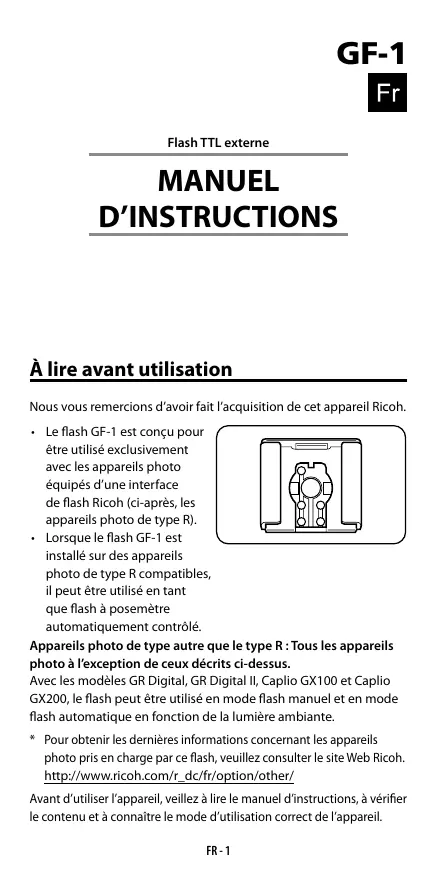

A lire avant utilisation

Nos you remercions d'avoir fait l'acquisition de cet appeareil Ricoh.

• Le flash GF-1 est donc pour etre utilisé exclusively avec les apparueils photo équipés d'une interface de flash Ricoh (ci-après, les apparueils photo de type R).
  Lorsque le flash GF-1 est installé sur des appareils photo de type R compatibles, il peut être utilisé en tant que flash à posemètre automatiquement contrôle.

Appareils photo de type autre que le type R : Tous les appareils photo à l'exception de ceux décrits ci-dessus.

Avec les modèles GR Digital, GR Digital II, Caplio GX100 et Caplio GX200, le flash peut être utilisé en mode flash manuel et en mode flash automatique en fonction de la lumière ambiente.

• Pour厥miner les dernières informations concernant les apparéils photo pris en charge par ce flash, veuilliez consulter le site Web Ricoh. http://www.ricoh.com/ r_dc/fr/option/other/

Avant d'utiliser l'appareil, veillez à dire le manuel d'instructions, à vérifier le contenu et à connaître le mode d'utilisation correct de l'appareil.

Symboles d'advertissement

Divers symboles sont utilisés tout au long de ce manuel et sur le produit lui-même pour prévenir tout risque de blessure ou de dommage aux biens. Ces symboles et leur signification sont détaillés ci-dessous.

Danger	Ce symbole signale des dangers qui peuvent entrainerrapidement la mort ou des blessures corporelles sérieues si les instructions correspondantes ne sont pas ou sont mal suivies.
Avertissement	Ce symbole signale des dangers qui peuvent entrainer la mort ou des blessures corporelles sérieues si les instructions correspondantes ne sont pas ou sont mal suivies.
Attention	Ce symbole signale des dangers qui peuvent entrainer des blessures corporelles ou des dommages aux biens si les instructions correspondantes ne sont pas ou sont mal suivies.

Exemples de signalisation d'advertissement

Le symbole ⊙ vous signale des actions qui doivent être effectuées.

Le symbole ⊙ vous signale des actions interdites. Le symbole ⊙ peut être combiné avec d'autres pour indiquer qu'une action spécifique est interdite. Exemples ◎ Ne pas toucher ⊙ Ne pas démonter

Prenez les précautions indiquées ci-dessous pour utiliser cet apparéil en toute sécurité.

Danger

Ne tentative pas de démonter, de réparer ou de modifier vous-meme l'apparéil. Les circuits à haute tension de l'apparéil vousfont courir un risque de chic électrique.

Ne tentative pas de démonter, de modifier ou de souder vous-meme les batteries.

Ne jetez pas les batteries au feu, ne les chauffez pas, ne lesstockez pas dans des endroits où la température est élevé (par exemple, près d'un feu ou à l'intérieur d'une voiture), et ne lesjetez pas n'importe où Veillez également à ne pas mouiller lesbatteries et à ne pas les jeter dans l'eau ou dans la mer.

N'essayez pas de percer les batteries ou de les compresser. Veillez à ne pas faire tomber les batteries, ni à leur faire subir de chic important.

N'utilisez pas de batterie visiblyment endommagée ou déformée.

Avertissement

En cas d'anomalies telles que de la fumée ou des odeurs inhabituelles, mettez le flash immédiatement hors tension. Retirez les batteries dés que possible, ennant soin d'éviter tout chic électrique ou brûlle.

Mettez le flash immédiatement hors tension s'il entre en contact avec un object métallique, de l'eau, du liquide ou si tout autre objecte pénétré à l'intérieur de l'apparèil. Retirez les batteries dés que possible, ennant soin d'éviter tout chic électrique ou brûlle.

Pour empêcher toute fuite, surchauffe, ignition ou explosion des batteries, prenez les précautions suivantes : • Utilisez uniquement les batteries recommandées pour cet apparèil. • Ne transportez pas ou ne stockez pas les batteries avec des objets métalliques, par exemple des stylos à bille métalliques, des colliers, des pièces de monnaie, des broches, etc. • Ne placez pas les batteries dans un four à micro-ondes ou un contèur à haute pression. • Si vous constatEZ une fuite de liquide de batterie ou une oedeur inhabituelle, un changement de couleur, etc. en cours d'utilisation ou pendant la charge, retirez immédiatement les batteries du flash et rangez-les dans un endroit à l'abri de toute source de flammes.

Ne laissez pas les batteries utilisées dans cet apparèil à portée des enfants, afin d'éviter tout risque d'ingestion accidentelle. L'ingestion des fluides de batterie est extrémement dangereuse pour l'être humain. En cas d'ingestion, consultez immédiatement un醫師.

Conservez l' apparèil hors de portée des enfants.

Si le mécanisme interne de l' apparèil est exposé suite à un choc ou autre type de dommage, ne touche aucun composant interne. Les circuits à haute tension de l' apparèil peuvent causer des chocs électriques. Retirez les batteries d'es que possible, ennant soin d'éviter tout chic électrique ou brûlle. Apportez l' apparèil au revendeur ou au service après le plus proche s'il est endommégé.

N'utilisez pas l' apparèil dans un endroit humide car vous risqueriez de provoquer un incendie ou de subir une décharge électrique.

N'utilise pas l'apparil à proximé de gaz inflammables, d'essence, de benzène, de solvant ou de substances du même type pour éimer tout risque d'explosion, d'incendie ou de brûlle.

N'utilise pas l'apparil dans des lieux où son usage est limité ou interdit afin d'éviter tout risque de catastrophe ou d'accident.

Ne déclenchez pas le flash à faible distance des yeux. Cela peut entrainer des léasons oculaires. Lorsque vous prenez des photos (de bébéts notamment) avec le flash, maintenez le flash à au moins un mètre du sujeet.

Ne laissez pas et ne rangez pas le flash à des températures supérieures à 40°C, comme dans une voiture, par exemple.

Attention

Tout contact avec du liquide s'échéappant d'une batterie peut entrainer des brûlures. Si une partie du corps entre en contact avec une batterie endomagée, lavaze immédiatement la zone à grande eau. (N'utilise pas de savon.) Si une batterie commence à fuir, retirez-la immédiatement de l'apparil et essuyez soignement le logement de la batterie avant d'insérer une autre batterie.

Ne laissez pas le flash prendre l'eau ou se mouiller. Ne l'utilise pas non plus avec les mains mouillées. Dans les deux cas, vous risquez de subir une décharge électrique.

Ne dirigez pas le flash vers le conducteur d'un vehicule, car cela risquerait de lui faire perdre le contrôle de son vehicule et pourrait entrainer un accident.

N'utilise pas le flash dans des lieux instables. Vous pouvez perdre votre équilibre, tomber ou faire tomber le flash, ce qui entrainerait des blessures.

Afin d'éviter toute surchauffe ou détiérioration du flash, limitez le nombre de flashes en continu à 20. À l'issue de 20 flashes en continu, cessez d'utiliser le flash pendant au moins 10 minutes. Avec des appareils photo de type autre que le type R, le flash se déclenché automatiquement et continue à se déclencher en mode Prise de vue à intervalles; n'utilise pas le flash dans ce mode.

Ne nettoyez pas l'apparil à l'aide de benzine, de diluant ou autres agents à base d'alcool.

Retirez les batteries lorsque vous n'utilise pas le flash pendant une période de temps prolongée.

• Flash - Support de flash

• Manuel d'instructions - Pochette

• Garantie

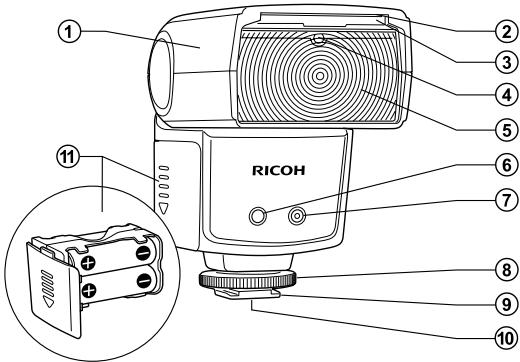

Nomenclature

① Tete du flash
② Panneau reflet
③ Grand panneau (18 mm)
④ Capteur asservi
⑤ Élement de flash
⑥ Lumière AF auxiliaire

⑦ Capteur automatique de lumière ambiente
Bague de verrouillage
(9) Pied de montage de la griffe alimentée
10 Contacts de la griffe alimentee
1 Logement des batteries

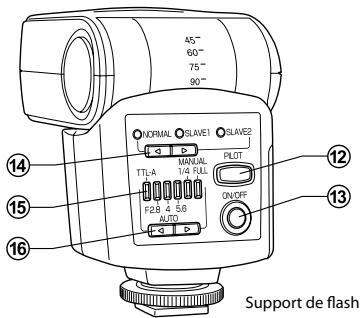

Témoin PILOT/bouton de flash test
Bouton ON/OFF
14 Bouton de selection du mode (NORMAL SLAVE1 SLAVE2)
Témoins indicateurs du niveau de puissance du flash (6 diodes electroluminescentes)
16 Bouton de selection du niveau de puissance du flash

$$ \begin{array}{c}\text {A U T O}\\text {T T L - A} \rightarrow \text {F 2 . 8} \rightarrow 4 \rightarrow 5. 6 \rightarrow\end{array}\boxed {\text {M A N U A L}} $$

• En mode de réglage de la puissance du flash manuel, les deux tímoins indicateurs du niveau de puissance du flash situés le plus à droite (1/4 et FULL) s'allument. (Uniquement lors de l'utilisation d'appareils photo de type R)

Attention

Avant d'installer ou de-retirer le flash, mettez le flash et l'appareil photo hors tension.

Insertion des batteries

1 Faites glisser le couvercle du logement des batteries et retirez le logement des batteries.

2 Insérez quatre batteries AA comme indiqued sur l'illustration. Vérifie la polarité des batteries et veillez à les insérer correctement.

3 Insérez le logement des batteries dans le flash et faites glisser le couvercle vers le haut pour fermer le logement.

Attention

• Remplacez les batteries par de nouvelles batteries du même type et de la même marque ou par des batteries rechargeables entierement chargées du même type et de la même marque. En outre, remplacez toujours les quatre batteries à la fois. Si les batteries sont insérées dans le mauvais sens, le flash ne fonctionnera pas.
• Si vous remplacez les batteries immédiatement après plusieurs déclenchements du flash, une surchauffe est possible. Veillez donc à ne pas vous brûler.

Installation du flash sur un apparéil photo

1 Tournez la bague de verwouillage comme indiqué sur l'illustration pour la desserrer.

2 Insérez le flash dans la griffe alimentée située sur l'appareil photo. Insérez le flash fermement et à fond dans la griffe alimentée.

3 Tournez la bague de verwouillage comme indiqué sur l'illustration pour fixer le flash sur l'appareil photo.

Retrait du flash de l'appareil photo

1 Desserrez complètement la bague de verrouillage avant de retireur le flash.

Mise sous tension du flash

1 Appuyez sur le bouton ON/OFF pourmettrele flash sous tension. Une fois le flash sous tension,le témoin PILOT s'allume en rouge et le chargement du flash commence.

2 Au bout de quelques secondes, lorsque le témoin PILOT s'allume en vert, le flash est complètement charge et peut être utilisé.

Mise hors tension du flash

1 Maintenez le bouton ON/OFF enforcé pendant environ deux secondes pourmettrele flash hors tension.

Mode d'économie d'énergie

Afin économiqueir l'énergie de la batterie, le flash passae automatiquement en veille 2 minutes environ après l'activation de la fonction Extinction auto de l'appareil photo. En mode de veille, le témoin PILOT clignote en rouge toutes les deux secondes. Si vous utilisez l'une des touches du flash ou si l'appareil photo est sous tension, le flash est réactivé automatiquement du mode veille. Si le flash est maintainu en veille pendant 30 minutes, la fonction Extinction auto est activée et le flash est totalement éteint. Pour utiliser le flash dans ce cas de figure, mettez de nouveau le flash sous tension.

• En mode asservi, le flash ne passé pas en mode veille et la fonction Extinction auto est activée au bout de 60 minutes.

Uniquement avec des apparéils photo de type R

Si ce mode est activé, le niveau adapté du flash est

automatiquement sélectionné lorsque vous appuyez sur le déclencheur.

• En mode video, gamme dynamique, prise de vue à intervalles ou Cont.M Plus (HI), le flash ne se déclenché pas.

1 Mettez l'appareil photo sous tension.
2 Lorsque vous appuyez sur le bouton ON/OFF du flash, ce dernier s'allume automatiquement en mode TTL.
3 Le flash est prét pour la prise de vue lorsque le témoin PILLOT s'allume en vert.
4 Appuyez à mi-course sur le déclencheur pour effectuer la mise au point sur le sujet.
5 Appuyez sur le déclencheur pour déclencher le flash et prendre la photo.
6 Lors de l'utilisation d'une optique zoom et si la distance facale change, la couverture d'éclairage du flash change et le flash est automatiquement ajusté en fonction de l'angle d'éclairage optimal.

Lors de l'utilisation du flash, la vitesse d'obturation et l'ouverture de l'objet de l'appareil photo varient comme suit, en fonction de la position du sélecteur de mode de l'appareil photo.

• Lorsque le mode du flash de l'appareil photo est régèle sur Synchro. Flash, la vitesse d'obturation est automatiquement ajustée en fonction de la lumière ambiente.

Mode	Vitesse d'obturation	Ouverture de l'objetif
□	Automatique	Automatique
P	Automatique	Automatique
A	Automatique	Ouverture d'objetif sélectionnée
S	Vitesse d'obturation sélectionnée	Automatique
M	Vitesse d'obturation sélectionnée	Ouverture d'objetif sélectionnée

Référence

À propos de la couverture d'éclairage

Avec des apparèils photo de type R, la couverture déclairage varie de 24 à 105 mm en fonction de la distance fiscale.

Vouss pouvez utiliser une couverture d'éclairage de 105mm pour couvir également des distances facales de plus de 105mm en direction de l'extrémité du téléobjectif. Avec des distances facales inférieures à 24mm en direction de l'extrémité du grand angle, utilisez toutes le grand panneau (18mm) . Dans ce cas de figure, la couverture d'éclairage n'est pas liée automatiquement à la position du zoom.

• Toutes les valeurs de couverture d'éclairage données correspondant à des apparéils photo de 35 mm.

A propos de la distance fiscale

Si l'image semble trop nombre, même lors de l'utilisation du flash, rapprochez-vous du sujet ou seLECTIONnez un réglage ISO plus élevé au niveau de l'appareil photo.

Pour mistroux profiter des photographies avec flash

Flash automatique en fonction de la lumière ambiente

1 Réglez le mode du flash sur NORMAL à l'aide du bouton de sélection du mode et le niveau de puissance du flash sur F2,8 - 5,6 à l'aide du bouton de sélection du niveau de puissance du flash. Si le sujet est relativement éloigné ou si vous souhaitez un intervale réduit entre les flashes, sélectionné le niveau de puissance F2,8. Pour une plus grande profondeur de champ, sélectionné le niveau de puissance F5,6.
2 Sélectionnéan manuelle l'ouverture sur l'appareil photo de sorte qu'elle corresponde à la valeur d'ouverture sélectionnée sur le flash. Si l'appareil photo ne propose pas tout à fait la même valeur, sélectionnézla valeur la plus proche.Lors de l'utilisation d'une optique zoom, vérifie zla valeur une fois le zoom ajusté et corrigez-la si nécessaire.
3 Sélectionnez une vitesse d'obturation inférieure à 1/250 seconde.

• Pour plus de détails au sujet des réglages de l'appareil photo, reportez-vous au Mode d'emploi de l'appareil photo.
• Selon les conditions de prise de vue (sujet, environnement, couleur et réflexion de l'arrière-plan, etc.), il est possible que l'image obtenu ne soit pas cette沙发ie. Essayez alors de modifier l'ouverture d'objet括 l'appareil photo ou la distance de prise de vue.

Appareils photo de type R

Réglez le mode de prise de vue sur Exposition manuelle ou Mode Priorité ouverture. Il n'est pas possible d'obtenir une exposition correcte en mode , en mode changement de programme ou en mode priorité obturation.

De même, si le réglage ISO AUTO est sélectionné, le flash est automatiquement régé en fonction du réglage sélectionné. Si le réglage ISO est fixé à une certaine valeur, veillez consulter la procédure pour les apparueils photo de type autre que le type R.

• En mode video, gamme dynamique, prise de vue à intervalles ou Cont.M Plus (HI), le flash ne se déclenché pas.

Appareils photo de type autre que le type R

Le réglage ISO sur l'appareil photo n'est pas lié au flash. Sélectionné manuellement l'ouverture d'objet de l'appareil photo conformément au réglage ISO, en utilisant le tableau suivant comme ↔énéference.

Valeur d'ouverture sur le flash	ISO64	ISO80	ISO100	ISO200	ISO400
2,8	2,2	2,5	2,8	4	5,6
4	3,2	3,6	4	5,6	8
5,6	4,5	5	5,6	8	11

Flash manuel

Si vous ne parvenez pas à Obtener l'exposition souhaitièe à l'aide du mode flash automatique à posemère ou flash automatique en fonction de la lumière ambiente, vous pouze utiliser le flash manuel pour régler le niveau de puissance souhaitiè de flash.

1 Reglez le mode du flash sur NORMAL à l'aide du bouton de sélection du mode et le niveau de puissance du flash sur FULL ou 1/4 à l'aide du bouton de sélection du niveau de puissance du flash.

2 Lors de l'utilisation du flash manuel, Sélectionnez l'ouverture d'objet à l'aide de la formule suivante.

Ouverture d'objet = N° du guide ÷ Distance de prise de vue
Exemple: Si le nombre du guide est 20 et la distance de prise de vue de 5 mètres, l'ouverture d'objet adaptée est 20÷5 = 4, soit F4. La puissance du flash (N° du guide) varie en fonction de la position du zoom. Reportez-vous au « Tableau des nombres de guide (ISO 100) » à la page FR-18.

3 Sélectionnez une vitesse d'obturation inférieure à 1/250 seconde.

• Pour plus de détails au sujet des réglages de l'appareil photo, reportez-vous au Mode d'emploi de l'appareil photo.

• En mode video, gamme dynamique, prise de vue à intervalles ou Cont.M Plus (HI), le flash ne se déclenché pas.

Uniquement avec les apparueils photo de type R

Avec les apparèils photo de type R, le niveau de puissance du flash peut être modifié sur l'apparèil photo selon une plage comprise entre 1/1 et 1/64.

1 Réglez le mode du flash sur NORMAL à l'aide du bouton de sélection du mode et le niveau de puissance du flash sur le réglage de puissance du flash manuel à l'aide du bouton de selection du niveau de puissance du flash (les deux tímoins indicateurs du niveau de puissance du flash situés le plus à droite s'allument). Ajustez la puissance de sortie du flash en consultant l'image affichée sur l'écran de l'appareil photo.

Ne procédez au réglage du niveau de puissance du flash qu'une fois le flash fixé sur l'appareil photo.

Flash asservi

Ce flash est doté d'une fonction de flash asservi. En mode flash asservi, ce flash se déclenché lorsqu'il détecte de la lumière émise par un autre flash. La fonction de flash asservi est tout particulièrement utile dans les conditions suivantes.

Lorsque you ne souhaitez pas
éclairer le sujet par l'avant avec la source lumineuse du flash principal
- Si vous souhaitez que ce flash se déclenché sans être installé sur la griffe alimentée
Lorsque le sujet est trop loin et que le flash ne peut pas atteindre le sujet
Lorsque you souhaitez ajouter plusieurs flashes à un ensemble

Attention

• Si le flash ne se déclenché pas, vérifie sa position et son angle.
• En mode flash asservi et si le flash détecte de manière erronée le flash d'un autre apparéil photo, il peut se déclencher avant la prise de vue. Vérifiez, à l'aide du témoin PILOT, que le déclenchement du flash est prêt.

SLAVE1: Mode pour les apparèils photo avec un pré-flash (déclenché une fois) et un flash principal (type R et autres apparèils photo)

SLAVE2: Mode pour les apparèils photo avec un flash principal uniquement

Voici comment utiliser le flash intégré à l'appareil photo comme déclencheur.

Appareils photo de type R

Si vous utilisez le flash intégré à l'appareil photo comme déclencheur, n'installez pas ce flash sur la griffe alimentée. Il est possible que le flash intégré ne puisse pas s'ouvrir.

1 Mettez l'appareil photo et le flash sous tension et reglez le flash de manière à ce qu'il se déclenché toujours.
2 Sélectionné le mode de flash SLAVE1 à l'aide du bouton de selection du mode. Si défini en mode asservi, la lumière auxiliaire AF du flash clignote.
3 Reglez la puissance du flash sur Lumière ambiente auto (F2.8 à 5.6) ou sur Flash manuel (1/4 ou Max) à l'aide de la touche de sélection du niveau de puissance du flash.

Attention

La fonction de flash yeux rouges de l'appareil photo n'est pas disponible.

Lors de l'utilisation du flash automatique en fonction de la lumière ambiente

Définissez l'ouverture d'objet.

1 Sélectionnez manuellement l'ouverture sur l'appareil photo de sorte qu'elle corresponde à la valeur d'ouverture sélectionnée sur le flash. Si l'appareil photo ne propose pas tout à fait la même valeur, sélectionnez la valeur la plus proche. Lors de l'utilisation d'une optique zoom, vérifie la valeur une fois le zoom ajusté et corrigéze-la si nécessaire.
2 Utilisez le support de flash fourni ou un autre dispositif pour placer le flash à l'emplacement souhaïte et réglez son angle à votre guise.
3 Appuyez une fois sur le déclencheur de l'appareil photo pour vérifier que le flash se déclenché dans les conditions sélectionnées. Si le flash ne se déclenché pas, vérifie la position du capteur asservi et la distance de fonctionnement.

Si, après verification des résultats d'une prise de vue d'essai, l'-image est trop fonée, selectionné une ouverture d'objet plus petite au niveau de l'appareil photo. Si elle est trop lumineuse, selectionné只不过 une ouverture d'objet plus grande.

Lors de l'utilisation du flash manuel

Selectionnez l'ouverture d'objet à l'aide de la formule suivante.

Ouverture d'objectif = ^ de guide du flash ÷ Distance entre la source lumineuse principale et le sujet

Pour en savoir plus sur le numero de guide de ce flash, reportez-vous au « Tableau des nombres de guide (ISO 100) » à la page FR - 18.

Appareils photo de type autre que le type R

À l'aide du bouton de sélection du mode, reglez le mode de flash sur SLAVE1 ou SLAVE2, selon le type de flash intégré à l'apparéel photo. La fonction de flash yeux rouges de l'apparéel photo n'est alors asps disponible.

Grand panneau

• Vous pouvez-retirer le grand panneau intégré et le placer sur le flash comme illustré afin d'obtenir un angle de prise de vue de 18mm
  Le panneau reflet est retiré en même temps. Veilzezdon à

remettre le panneau reflet en place à l'intérieur de l'unité.

Attention

Remettez le grand panneau à sa place si vous utilisez un flash indirect.

Référence

Le grand panneau diffuse la lumière du flash, ce qui est tout particulièrement utile lorsqu vous souhaitez obtenir une luzière plus douce ou une prise de vue rapprochée.

Flash rebondissant

Lors de prises de vue à l'intérieur, vous pouvez utiliser le plafond ou les murs pour reflechir la lumière du flash (flash rebondissant). Le flash rebondissant peut réduire les ombres dures et creer des photos plus naturelles. Le flash rebondissant peut également être pratique lorsque vous prenez en photo des bébéss ou de jeunes enfants pour qui un flash direct serait trop violent.

• Vous pouvez modifier l'angle de la tête du flash par le haut et le régler sur 45^ 60^ 75^ 90^ .

Attention

Lors de l'utilisation du flash rebondissant, la couverture d'éclairage est de 50~mm

• Si le plafond ou lesursonttropelaignes,il estpossibleque la lumiere reflechiedu flash ne soit pas suffisante et que le flash rebondissantne soit pas efficace.
• Si le plafond ou les murs ne sont pas blancs, il est possible que la lumière reflèchie soit affectée et prenne leur couleur.
• Si la lumière réfléchie est trop attenuée et que le flash rebondissant n'est pas suffisamment efficace, sélectionnez un réglage ISO plus élevé au niveau de l'appareil photo.

Panneau reflect

Avec un flash indirect, vous pouvez également utiliser le panneau reflet à courte distance pour diriger une partie de la lumière sur un sujeet et ainsi faire scintiller ses yeux ou illuminer ses expressions.

Lorsque you retirez le grand panneau, le panneau reflet l'est également. Remettez le grand panneau en place à l'intérieur de l'unité.

• Avec le panneau reflet, orientez le flash à 90^ vers le haut et utilisez un flash indirect.

Compensation du flash

Lors de l'utilisation d'appareils photo de type R, vous pouvez compenser le niveau de puissance du flash à l'aide du mode flash automatique à posemètre ou flash automatique en fonction de la lumière ambiente. Pour plus de détails, reportez-vous au Mode d'emploi de l'apparéil photo.

Synchronisation du premiere ridesau/deuxieme rideau

Pour plus de détails, reportez-vous au Mode d'emploi de l'appareil photo.

N° de guide	20 (à 24 mm) - 30 (à 105 mm) 16 (à 24 mm, avec le grand panneau)
Couverture d'éclairage	24 mm - 105 mm (18 mm avec le grand panneau) Automatique reliée à la distance fiscale de l'objetifiçant conformément au zoom automatique (appareils photo de type R uniquement)
Source d'alimentation	4 × batteries AA (vendues séparément) • Il est possible d'utiliser des batteries au lithium et des batteries NiMH recharges.
Durée de vie des batteries	Environ 200 flashes avec des batteries alcalines (selon les mesures de Ricoh)
Économie d'énergie	Mode de veille activé deux minutes environ après l'activation du mode de veille ou de la mise hors tension de l'apparil photo. Mise hors tension automatique après 30 minutes en mode de veille. En mode asservi, mise hors tension automatique après 60 minutes d'inactivité.
Intérvalle	Environ 4,7 secondes (avec des batteries au nickel-hydrogène rechargeables) Environ 5 secondes (avec les batteries alcalines)
Réglage de la puissance du flash	Pré-flash avec posemètre intégré, flash automatique en fonction de la lumière ambiente, flash manuel
Lumière AF auxiliaire	Intégrée
Température de couleur	5 600K
Durée du flash	1/250 seconde (flash à pleine puissance) 1/250 - 1/20 000 seconde (flash avec posemètre intégré)
Flash asservi	Commutation SLAVE1/SLAVE2
Dimensions (L×H×P)	65 mm × 95 mm × 80 mm
Poids	Environ 240 g (sans les batteries)

• Les caractéristiques de l'appareil peuvent être modifiées sans notification préalable.

Tableau des numéros de guide (ISO 100)

Position du zoom	Niveau de puissance du flash
	FULL	1/2	1/4	1/8	1/16	1/32	1/64
24 mm	20	14	10	7	5	4	3
28 mm	22	16	11	8	6	4	3
35 mm	24	17	12	8	6	4	3
50 mm	26	18	13	9	7	5	3
70 mm	28	20	14	10	7	5	4
85 mm	29	21	15	10	7	5	4
105 mm	30	21	15	11	8	5	4

• Valeurs données avec un réglage ISO100. Pour les valeurs avec un réglage ISO200, multipliesz par 1,4. Pour les valeurs avec un réglage ISO400, multipliesz par 2.
• Avec un flash asservi et un apparéil photo autre que du type R, la position du zoom est réglée sur 24 mm.

Résolution des problèmes

Le flash ne se charge pas.

• Vérifiez la polarité des batteries. Si une batterie a été insérée dans le mauvais sens, insérez-la dans le bon sens.
• Verifiez que les batteries ne sont pas épuisées. Si elles sont épuisées, replacez-les par des batteries neuves.

Le flash ne se déclenché pas.

• Vérifiez que le flash est fermement installé sur l'appareil photo. Insérez complètement le flash dans la griffe alimentée et serrez fermement la bague de verrouillage.
• Si les contacts de la griffe alimentée sont sales, nettoyez-les avec un chiffon sec et propre.
• Si le flash a été automatiquement mis hors tension par la fonction de mise hors tension automatique, remettez le flash sous tension.

La photo est sous-exposée ou surexposée.

• Vérifiez le mode de flash. Si le flash manuel est sélectionné, réglez le mode sur posemètre intégré.

Fournissez les détails demandés et conservez la garantie en lieu sur après avoir vérifié que toutes les informations sont correctes.

Assistance clientèle

Services après-vente Ricoh

En cas d'anomalie de fonctionnement, veillez contacter un des services après-vente Ricolh repertoriés dans le Mode d'emploi de l'appareil photo numérique.

• Reproduction, en totalité ou en partie, interdite sans autorisation.

• Le contenu duprésent manuel d'instructions peut être modifié sans notification préalable.

RICOH COMPANY, LTD.

Valor de aperture en launities de flash	ISO64	ISO80	ISO100	ISO200	ISO400
2,8	2,2	2,5	2,8	4	5,6
4	3,2	3,6	4	5,6	8
5,6	4,5	5	5,6	8	11

Flash manual
