W2-AC400 - Receptor Auna - Manual de uso y guía de instrucciones gratis

Marca	Auna
Modelo	W2-AC400
Tipo de producto	Receptor de audio estéreo
Dimensiones (L x A x P)	430 x 120 x 310 mm
Peso	5 kg
Alimentación	230 V CA, 50 Hz
Potencia de salida	2 x 100 W RMS (a 4 ohmios)
Respuesta en frecuencia	20 Hz - 20 kHz
Relación señal/ruido	≥ 85 dB
Entradas de audio	Bluetooth, USB, AUX (RCA), FM, entrada de línea
Salidas de audio	2 altavoces (bornes), subwoofer (RCA), auriculares (jack 6,35 mm)
Funciones principales	Reproducción Bluetooth, USB MP3, radio FM, control de agudos/graves, mando a distancia
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos ni disolventes.
Seguridad	No exponer a la humedad, gotas de agua o salpicaduras. Desconectar antes de limpiar.
Piezas de repuesto y reparabilidad	Mando a distancia, antena FM, cable de alimentación. Reparación por un profesional autorizado.
Información general	Garantía 2 años. Fabricado en China. Temperatura de funcionamiento: 0-40 °C.

Preguntas frecuentes - W2-AC400 Auna

¿Cómo conectar mi smartphone por Bluetooth al receptor Auna W2-AC400?

Active el Bluetooth en su smartphone. En el receptor, presione el botón Source hasta que aparezca BT. El receptor entra en modo de emparejamiento. Seleccione Auna W2-AC400 en la lista de dispositivos Bluetooth de su teléfono. Confirme el emparejamiento si es necesario. El indicador Bluetooth se ilumina en azul fijo.

¿Cómo ajustar los agudos y los graves?

Use los botones Treble (agudos) y Bass (graves) ubicados en el panel frontal. Gírelos en el sentido de las agujas del reloj para aumentar, en sentido contrario para disminuir. El rango de ajuste es de -10 dB a +10 dB.

¿Qué hacer si el sonido está distorsionado o saturado?

Verifique que el volumen no esté demasiado alto (máximo 3/4). Asegúrese de que los altavoces tengan una impedancia compatible (4-8 ohmios). Reduzca la ganancia de agudos/graves. Si el problema persiste, revise las conexiones de los cables de los altavoces.

¿Cómo usar la radio FM?

Presione Source hasta seleccionar FM. Para una búsqueda automática, mantenga presionado el botón Play/Pause o Scan (según el modelo). Las emisoras se memorizan automáticamente. Use los botones Anterior/Siguiente para recorrer las emisoras.

¿Puedo conectar un subwoofer?

Sí, el receptor tiene una salida Sub Out (RCA). Conecte su subwoofer activo a esta salida con un cable RCA. El nivel del subwoofer se ajusta en el propio subwoofer.

¿Cómo reproducir música desde una memoria USB?

Inserte la memoria USB en el puerto USB ubicado en la parte frontal. Presione Source hasta seleccionar USB. La reproducción comienza automáticamente. Use los botones Play/Pause, Anterior/Siguiente para controlar.

El mando a distancia no funciona, ¿qué hago?

Verifique las pilas (tipo AAA, dos pilas). Reemplácelas si es necesario. Dirija el mando a distancia hacia el sensor IR ubicado en el panel frontal del receptor, en un radio de 5 metros. Aleje los obstáculos entre el mando y el dispositivo.

¿Cómo conectar un reproductor de DVD o una consola de juegos?

Use una entrada AUX (RCA) en la parte trasera. Conecte la salida de audio de su dispositivo (DVD, consola) a la entrada AUX del receptor. Luego seleccione la fuente AUX con el botón Source.

El receptor se apaga automáticamente, ¿es normal?

Sí, el receptor cuenta con una función de ahorro de energía. Si no se detecta ninguna señal de audio durante aproximadamente 15 minutos, pasa al modo de espera. Para encenderlo de nuevo, presione el botón Power. Puede desactivar esta función en los ajustes (consulte el manual).

¿Cuál es la potencia máxima recomendada para los altavoces?

El receptor entrega 2 x 100 W RMS. Use altavoces cuya potencia nominal esté entre 50 W y 150 W RMS, con una impedancia de 4 a 8 ohmios. Una potencia inferior puede dañar los altavoces si el volumen es demasiado alto.

MANUAL DE USUARIO W2-AC400 Auna

FISSAGGIO DEL DISPOSITIVO

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Potencia de salida	90 W x 4Amplificador 4000 W de potencia máxima (mono)
Respuesta en frecuencia 20 Hz-20 kHz a 1 dB
Sensibilidad de entrada	Agudos: 1 V - 2 V impedancia 100 ΩBajos: 0,1 V - 1 V Impedancia 10 kΩ
SR > 95 dB
Impedancia del altavoz 4-16 Ω
Frecuencia del subwoofer Ajustable 30 Hz-250 Hz
Alimentación CD 14,4 V
Dimensiones 320 x 245 x 52 mm
Accesorios Tornillos y fusible de repuesto

INDICACIONES DE SEGURIDAD

• Este manual de instrucciones está destinado a que se familiarice con el funcionamiento de este producto. Por lo tanto, guarde siempre estas instrucciones en un lugar seguro para poder consultarlas en cualquier momento.
• Al comprar este producto, obtiene una garantía de dos años en caso de que aparezcan defectos aunque se utilice correctamente.
• Utilice el producto sólo de la manera prevista. Cualquier otro uso puede provocar daños en el producto o en la zona que lo rodea.
• La reconstrucción o modificación del producto perjudica la seguridad del mismo. Precaución ¡Riesgo de lesiones!
• Nunca abra el producto sin autorización y no realice reparaciones por su cuenta.
• Manipule el producto con cuidado. El aparato puede dañarse mediante golpes, impactos o caídas, incluso desde poca altura.
• Mantenga el aparato lejos de la humedad y del calor extremo.

Advertencias especiales

• Solamente un técnico autorizado debe llevar a cabo las reparaciones.
• No abra la unidad bajo ninguna circunstancia.
• Un montaje incorrecto puede provocar un mal funcionamiento o un fallo total.
• Proteja el aparato de la humedad y de la luz solar directa.
• El aparato no debe limpiarse con detergentes.
• Utilice para la limpieza solo un paño seco (microfibra).
• Conecte el aparato únicamente a la tensión de red prevista para él.
• No conecte nunca el aparato a tensiones distintas de las previstas.
• La garantía queda anulada si terceras personas manipulan el aparato.

CARACTERÍSTICAS

Audio

• Amplificador de coche de auna de color negro acrílico y azul con ledes de 4000 W
• Potencia de salida de 90 W x 4 canales (20 Hz - 20 kHz, a 2 ohmios)
• Multimodo para el uso simultáneo de subwoofer y altavoces satélite
• Frecuencia de cruce del subwoofer ajustable (30-250 Hz)
• Dispositivo de salida de alta corriente
• Nivel de entrada de cincha ajustable
• Aislamiento de entrada básico para suprimir el ruido de la línea

Suministro de energía

• PWM (señal modulada por ancho de pulso) ultraestable
• Suministro de energía (11-16 V)
• Protección automática contra el sobrecalentamiento
• Activación a distancia

General

• Reducción del ruido
• Retraso en la conexión
• Protección contra cortocircuitos de los altavoces
• Conectores y entradas RCA dorados
• Fusible ATC en el aparato

CONEXIÓN

Conexión del cable de alimentación

• Al tratarse de un aparato de alta corriente, es muy importante la correcta conexión del cable de alimentación.
• Conecte el cable rojo al polo (+) de la batería utilizando el cable con el portafusibles.
• Conecte el cable negro firmemente a un tornillo o a otra parte de la carrocería del coche después de haber quitado la pintura en este punto. Esto es necesario para una correcta toma a tierra.
• Un cableado adecuado produce a un sonido claro.

2. Conexión del cable de encendido/apagado a distancia

• Conecte el cable naranja a un cable de alimentación conmutado de la radio del coche. Este controla el encendido y apagado del amplificador.
• Para ello, se puede utilizar el cable de la antena automática de la radio (si la hay).

3. Conexión de entrada del amplificador

• Esta unidad se puede utilizar con todas las radios de coche que tengan salidas de alta potencia.
• Conexión básica separada de la radio del coche: Conecte los cables de salida de los altavoces de la radio del coche a las entradas de alta potencia +/- derecha e izquierda.
• Conexión general de la radio del coche: conecte el cable negativo de salida de los altavoces de la radio del coche a los dos cables restantes +/- derecho e izquierdo.

4. Conexión AUX

• Conecte el cable de entrada AUX al conector cinch como se describe:
• "Blanco" a la salida RCA izquierda y "Rojo" a la salida RCA derecha de la radio del coche.
• Antes de conectar la salida RCA de la radio del coche u otro equipo, asegúrese de que la impedancia y la sensibilidad coinciden con esta conexión AUX.

5. Control de sensibilidad de entrada

- Ajuste la sensibilidad de entrada para que coincida con la señal de salida de la radio del coche.

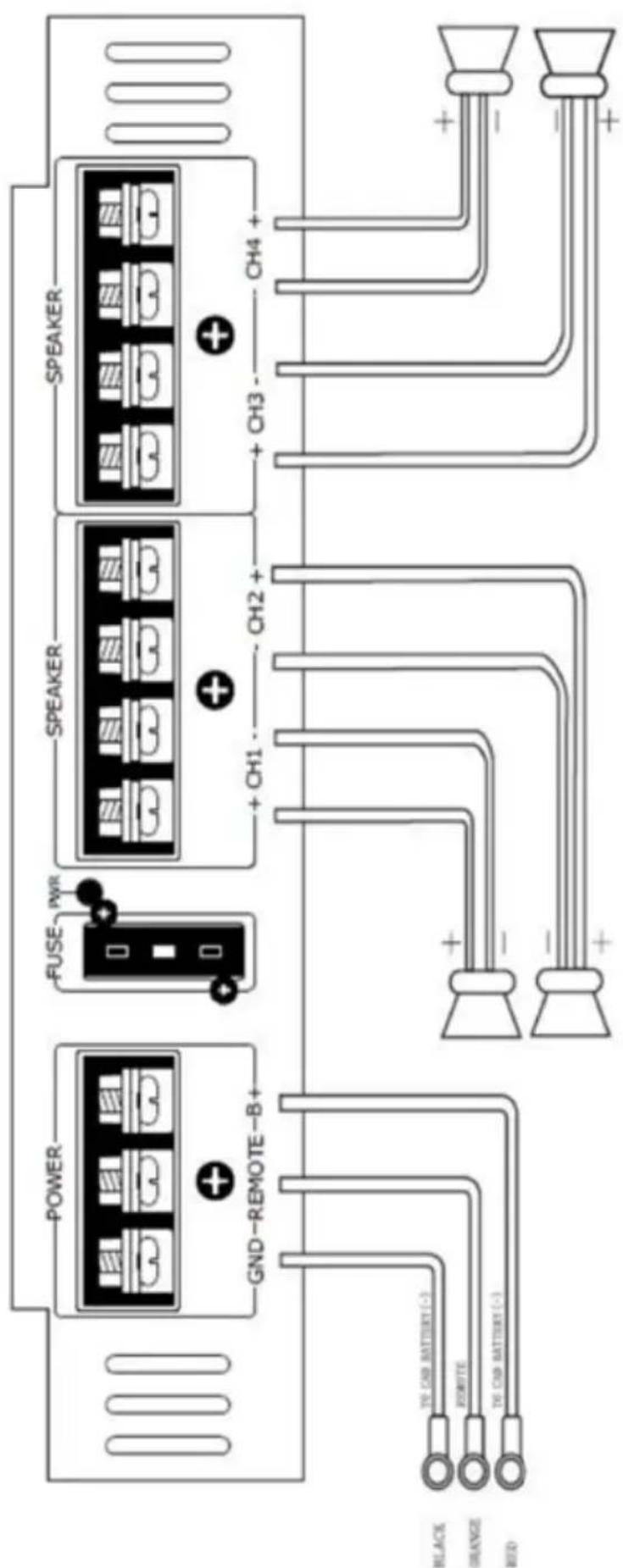

6. Conexión de los altavoces (estéreo y mono)

- Conecte los altavoces como se muestra en la ilustración 1.2 (en la siguiente página)

Resumen de las conexiones

Notas importantes

- El amplificador requiere 7,5 A/ 15 A / 20 A de potencia máxima. Si el amplificador se utiliza con el motor apagado, la batería puede descargarse. Encienda siempre el motor antes de utilizar el amplificador.

- Utilice únicamente cables de alimentación con una sección adecuada.

- Este aparato es adecuado para altavoces con una impedancia de 2-16 Ω. Los altavoces deben tener suficiente capacidad para absorber más potencia de la unidad.

CONEXIÓN A LA RADIO

Figuera 1.1

Figura 1.2

BLACK (negro) Al polo (-) de la batería o a otro punto de tierra

ORANGE (naranja) Activación a distancia

RED (rojo) Al polo (+) de la batería

MONTAJE DE LA UNIDAD

Monte el amplificador con los tornillos como se describe en la ilustración 1.3.

Figura 1.3

Indicaciones importantes sobre la fijación

• La unidad se calienta fuertemente.
• Por lo tanto, deje suficiente espacio para la ventilación alrededor del amplificador cuando lo monte. No cubra el amplificador durante su uso.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

DECLARACIÓN DE CONFORMIDAD

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para el Reino Unido:

Chal-Tec GmbH declara por la presente que el equipo de radio tipo W2-AC400 cumple con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la siguiente dirección de Internet: use.berlin/10004930
