BEDIENUNGSANLEITUNG W2-AC400 Auna

W2-AC400 Endstufe plifier

2 Auto-Endstufe Car Amplifier Amplificador para amplificador de voitour Amplificatore per auto 10004930

a u

www.auna-multimedia.com

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Ausgangsleistung	90 W x 4Verstärker 4000 W Max. (Mono) Leistung
Frequenzgang 20 Hz - 20 kHz	bei 1 dB
Eingangssensibilität	Hoch: 1.0 V - 2.0 V Impedanz 100 ΩNiedrig: 0.1 V - 1.0 V Impedanz 10 kΩ
SR > 95 dB
Lautsprecher-Impedanz 4-16 Ω
Subwoofer-Frequenz Regelbar	30 Hz - 250 Hz
Stromversorgung DC 14.4 V
Abmessungen 320 x 245 x 52 mm
Zubehör Schrauben und Ersatzsicherung

SICHERHEITSHINWEISE

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Ge- brauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

Spezielle Warnhinweise

• Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
• Öffnen Sie in keinem Fall das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
• Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
• Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
• Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.
  • Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.

EIGENSCHAFTEN

Audio

• Auna Auto Verstärker acryl-schwarz & blaue LEDs mit 4000 W
• 90 W x 4 Kanal Ausgangsleistung (20 Hz - 20 kHz, an 2 Ohm)
• Multi-Modus für gleichzeitigen Betrieb von Subwoofer und Satelliten-Lautsprechern
• Einstellbare Subwoofer-Überschneidungsfrequenz (30-250 Hz)
  • Hochstrom-Ausgangsgerät
  • Einstellbares Cinch-Eingangslevel
• Eingangsgrundisolierung zur Unterdrückung von Leitungsrauschen

Energieversorgung

• Ultrastabiles PWM (Impulsbreiten-moduliertes Signal)
  • Energieversorgung (11-16 V)
  • Thermischer Überhitzungsschutz
• Ferneinschaltung

Allgemeines

• Geräuschreduzierung
• Anschaltverzögerung
  • Lautsprecher-Kurzschluss-Schutz
  • Vergoldete Cinch-Anschlüsse und Eingänge
  • ATC-Sicherung am Gerät

ANSCHLUSS

1. Verbindung des Stromkabels

• Da es sich um ein Hochstromgerät handelt, ist der richtige Anschluss des Stromkabels sehr wichtig.
• Verbinden Sie das rote Kabel mit dem (+)-Pol Ihrer Batterie unter Verwendung des Kabels mit dem Sicherungshalter.
• Verbinden Sie das schwarze Kabel fest mit einer Schraube oder einen anderen Teil der Karosserie Ihres Autos, nachdem Sie den Lack an dieser Stelle entfernt haben. Dieses ist notwendig für eine einwandfreie Erdung.
• Eine ordentliche Verkabelung führt zu klarem Ton.

2. Verbindung des Fern-Ein-/Abschaltungskabels

• Verbinden Sie das orange Kabel mit einem geschalteten Stromkabel des Autoradios. Dies kontrolliert die An- und Abschaltung des Verstärkers.
• Hierzu kann das Kabel für die automatische Antenne am Radio (falls vorhanden) genutzt werden.

3. Verbindung des Verstärker-Eingangs

• Dieses Gerät kann mit allen Autoradios verwendet werden, die über Hochleistungsausgänge verfügen.
• Separate Grund-Autoradio-Verbindung: Verbinden Sie die Autoradio-Lautsprecher-Ausgangskabel mit den Hochleistungseingängen +/-rechts und links.
• Allgemeine-Grund-Autoradio-Verbindung: Verbinden Sie das negative Autoradio-Lautsprecher- Ausgangskabel mit den zwei verbliebenen Kabeln +/- rechts und links.

4. Verbindung des AUX-Anschlusses

• Verbinden Sie das AUX-Eingangskabel mit dem Cinch-Anschluss wie beschrieben:
• „Weiß“ zum linken Chinch-Ausgang und „Rot“ zu rechten Chinch-Ausgang des Autoradios.
• Bevor Sie den Chinch-Ausgang des Autoradios oder anderer Geräte verbinden, stellen Sie sicher, dass die Impedanz und die Sensibilität mit diesem AUX-Anschluss übereinstimmen.

5. Eingangs-Sensibilitäts-Kontrolle

- Regeln Sie die Eingangssensibilität passend zum Ausgangssignal des Autoradios.

6. Verbindung der Lautsprecher (Stereo & Mono)

- Verbinden Sie die Lautsprecher wie in Abbildung 1.2 (auf der nächsten Seite) gezeigt.

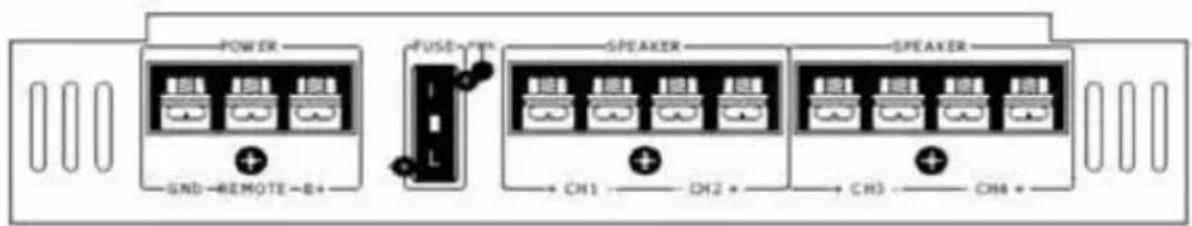

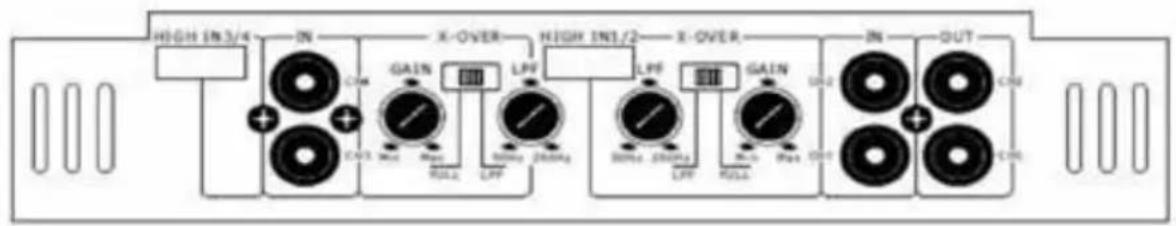

Übersicht über die Anschlüsse

Wichtige Hinweise

• Der Verstärker benötigt bei Höchstleistung 7.5 A / 15 A / 20 A. Wenn der Verstärker verwendet wird, während der Motor abgeschaltet ist, kann es passieren, dass die Batterie entladen wird. Bitte schalten Sie den Motor immer an, bevor Sie den Verstärker verwenden.
• Verwenden Sie nur Stromkabel mit geeignetem Querschnitt.
• Dieses Gerät ist für Lautsprecher mit einer Impedanz von 2-16 Ω geeignet. Die Lautsprecher müssen genug Kapazität besitzen, um mehr Leistung des Gerätes aufnehmen zu können.

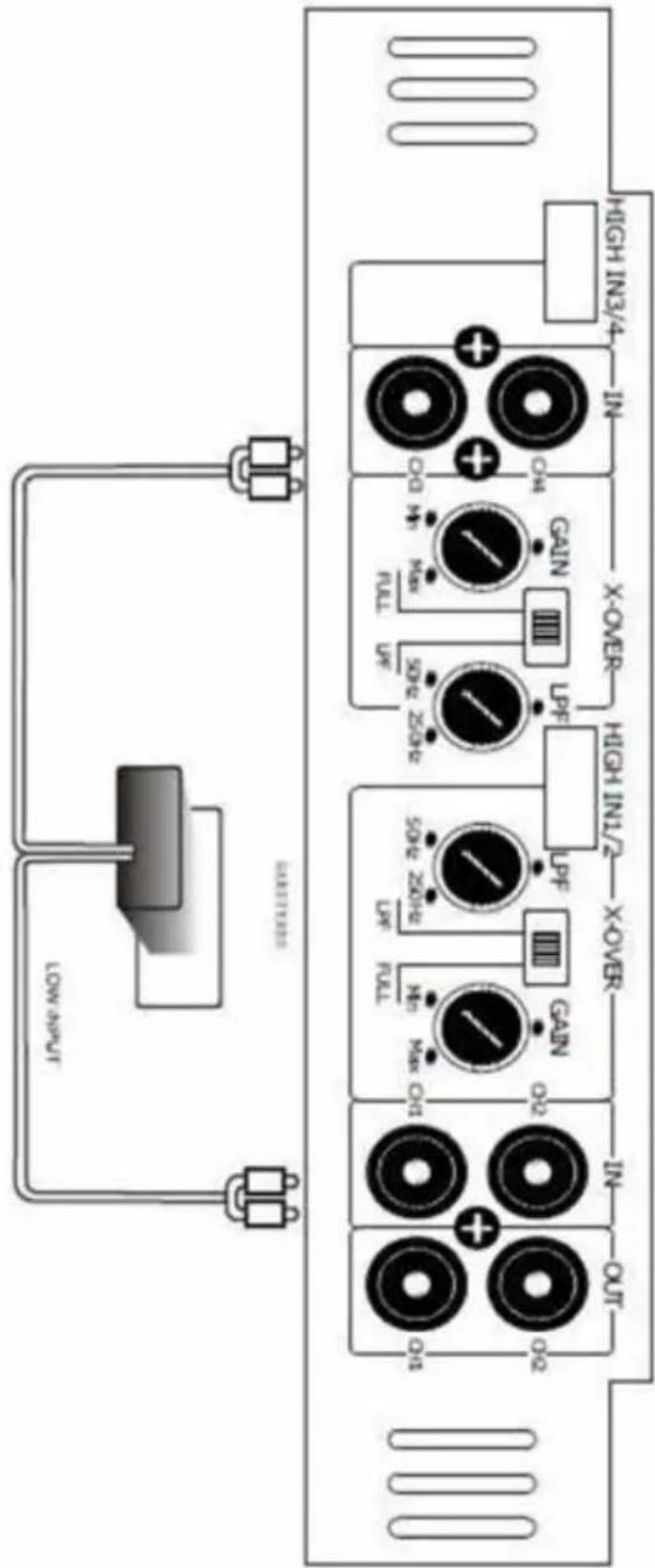

ANSCHLUSS AN DAS RADIO

Abbluding 1.1

Abbildung 1.2

BLACK (schwarz) Zum (-)	Pol der Batterie oder einem anderen Massepunkt
ORANGE (orange) Ferneinschaltung
RED (rot) Zum (+) Pol der Batterie

BEFESTIGUNG DES GERÄTES

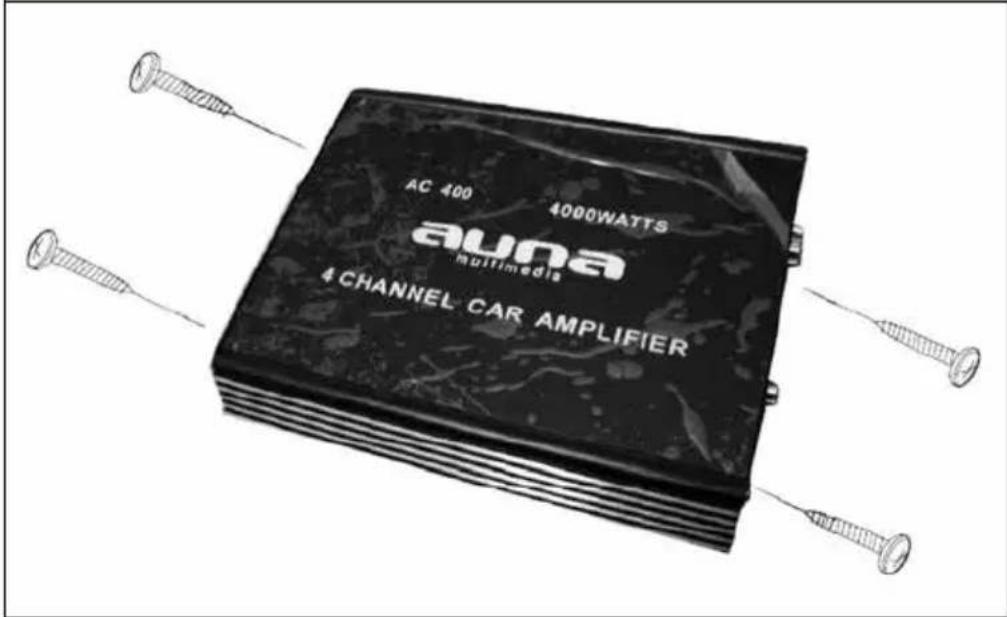

Montieren Sie den Verstärker mit Hilfe von Schrauben wie in Abbildung 1.3 beschrieben.

Abbildung 1.3

Wichtige Hinweise zur Befestigung

• Das Gerät heizt sich stark auf.
- Bitte lassen Sie deshalb bei der Montage genug Platz zur Belüftung um den Verstärker herum. Decken Sie den Verstärker während des Gebrauchs nicht ab.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

- Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

- Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

- Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

- Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

- Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

- Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom

Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp W2-AC400 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/10004930
